户外真空断路器ZW32,ZW20选型

在国内现有的主流的柱上真空断路器有ZW6、ZW8、ZW20A、ZW32、ZW43、ZW51,其中采用三相共箱式结构的有ZW6、ZW8、ZW20A,采用三相分体支柱式结构的有ZW32、ZW43、ZW51。

ZW6、ZW8是在空气绝缘的基础上，加以绝缘、绝缘外套、以其提高绝缘水平。

但其箱体内部密封可靠性较差。

机构密封只做到了一般防水密封。

ZW20A采用SF6气体绝缘，加以绝缘隔板，绝缘外套，以达到绝缘和防止机械零件锈蚀问题。

ZW32主回路采用每相以套管作为外绝缘套管，真空灭弧室和瓷套之间填充硅橡胶来解决真空灭弧室的外绝缘问题。

但箱体密封也仅仅是防水密封，同样不能很好解决机械零件的锈蚀问题。

ZW20A密封达到了气密封，其充入0表压SF6气体，其一提高断路器的绝缘能力；其二有效解决了凝露和锈蚀问题。

ZW32-12F/T630-20户外交流高压真空分界断路器使用说明书ZW32-12F 型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一款新型产品，分界断路器是集真空断路器、分界断路器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空分界断路器本体、MGK16型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关、联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯功能。

能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。

二、功能特点自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。

自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。

快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则自动将信息报送到电力管理中心。

监控用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。

远方操作功能，用户可以通过手机短信或计算机后台方式操作真空分界断路器合分闸。

三、使用环境条件1)海拔高度：≤2000米2)环境温度：户外-30℃~+55℃最高年平均气温20℃最高日平均气温30℃3)相对湿度：95%（25℃）4)抗震能力：地面水平加速度0.3g地面垂直加速度0.15g5）地震烈度：7度6)最大日温差：25℃7)日照强度(风速0.5m/s 时)：0.1W/cm28)最大风速：34m/s 9)最大覆冰厚度：10mm10)安装位置：户外、10kV 架空线路用户责任分界点处。

ZW32-20新型户外智能型高压永磁真空断路器技术规范书1.概述ZW32-12/M型永磁真空断路器采用了独特设计的永磁机构和高可靠性的智能控制器构成。

该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用，并具有0～3次自动重合闸。

◆极高的可靠性◆在整个寿命期间完全免维护◆具有高机械寿命和电寿命◆整机体积小，重量轻，便于安装◆具有标准继电保护和快速自动重合闸功能1.1 使用条件☐周围空气温度：-30℃～+60℃；☐海拔高度：不超过3000米；☐风速不超过34m/s；☐来自开关设备和控制设备外部的振动或地动是可以忽略的；☐污秽等级：Ⅳ级；☐储存温度-40℃～+85℃。

1.2 技术参数断路器的主要技术参数序号项目单位数值1 额定电压kV 122 额定电流 A 6303 额定频率Hz 50或604 工频耐压1min（湿）（干）kV 30 42/49相间、对地/断口5 雷电冲击耐受电流（峰值）kV 75/85相间、对地/断口6 额定短路开断电流kA 207 额定短路关合电流（峰值）kA 508 额定峰值耐受电流kA 509 4S短时耐受电流kA 2010 额定操作循环分－0.1s－合分－3s－合分-6s合分-60s恢复11 额定短路电流开断次数次3012 机械寿命次3000013 永磁机构控制电压V DC22014 二次回路1min工频耐压KV 2断路器的主要机械参数序号参数名称单位数据1 触头开距 mm 9±12 触头超行程 mm 2.5±0.53 分闸速度 m/s 1±0.24 合闸速度 m/s 0.6±0.25 触头合闸弹跳时间 ms ≤26 相间中心距离 mm 340±1.57 三相分合闸不同期性 ms ≤28 各相导电回路电阻 μΩ ＜809 合闸时间 ms 25～45 10 分闸时间 ms 20～45 11重量Kg约90控制器主要技术指标2 断路器结构及工作原理ZW32-12/M 型真空永磁断路器主要由集成固封极柱、电流互感器、永磁操动机构及电 磁 兼 容 特 性绝缘电阻 ≥10M Ω 绝缘强度2.5kV电压突降和中断 100%、0.5s IEC 1000-4-1 高频干扰串模 1.5kVP IEC 60870-2-2：1996 共模2.5kVP IEC 60870-2-2：1996 瞬变脉冲群 4.0kVP ，1min IEC 60870-2-2：1996 浪涌干扰 4.0kVP ，1min IEC 60870-2-2：1996 静电放电 8kV IEC 60870-2-2：1996 工频磁场 100A/m IEC 1000-4-8 阻尼震荡 100A/m IEC 1000-4-8 冲击电压 5kV ，1.2/50μs IEC 60870-2-2：1996 电 源 工作电源 AC220V 或100V 功耗 ≤10W 频率 50Hz 或60Hz 额 定 值电流互感器 5A ，功耗<1.0VA/相 电压互感器 220V ，功耗<0.5VA/相 频率 50Hz 或60Hz保护性能参数 速断保护范围 (20%～2000%)ⅹIn 连续可调，分辨率0.01A 过流保护范围(20%～2000%)ⅹIn 连续可调，分辨率0.01A 过流保护延时0s ～99.99s 连续可调，分辨率0.01s 重合闸次数 0～3次 可自由设置重合次数 重合闸间隔0s ～999.9s 连续可调，分辨率0.1s 防护等级 不锈钢304户外壳体 不低于IP54 平均无故障时间 MTBF不低于80,000h箱体组成。

技术说明产品型号：ZW32-12F/630-20 产品名称：户外智能真空断路器浙江永固输配电设备气有限公司ZW32-12F户外智能真空断路器一、概述ZW32-12F型户外智能真空断路器为额定电压12KV，三相交流50Hz的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用更适合用于城市、农村电网建设改造及频繁操作的场所。

该断路器带有隔离刀闸，有明显的隔离断口，自带PT可供断路器储能及操作电源，内置遥控控制器，有良好的涌流保护、过电流保护及故障瞬动功能和涌流延时功能。

射频遥控在50米内可以准确分合，并能防止误动作。

带有合成零序保护，具有自备操作电源AC220V自备电压回路有高压保险。

与控制器联接可以达到四遥远方通讯、三段式过流保护、三次重合闸以及零序电流保护功能。

故障事件记录并追忆功能。

二、适用工作环境1）安装地点海拔高度不超过1500m。

（超过1500m在工艺上加海拔修正系数）2）周围环境温度最高+40℃，最低-25℃。

3）相对湿度在周围环境温度为+25℃时，日平均相对不超过95%，月平均相对湿度不超过90%。

4）地震烈度不超过8度。

5）风压：不超过700Pa(相当于风速34m/s)；6）振幅：无经常性剧烈震动场所；7）防污染等级Ⅳ级三、执行标准GB11022 《交流开关设备通用技术条件》GB311.7-1989 《高压输变电设备的绝缘配合》DL/T593-1996 《高压开关设备的共用定货技术条件》DL/T402-2007 《高压交流断路器订货技术条件》DL/T403 《12～40.5KV高压真空断路器订货技术条件》ＧＢ5583 《互感器局部放电测量》GB1984 《高压断路器》GB1207 《电压互感器》GB1208 《电流互感器》GB3804－90 《3－63kV交流高压负荷开关》GB/T16927.1 《高压试验技术》GB156-93 《标准电压》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB5582 《高压电力设备外绝缘污秽等级》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB191 《包装储运标志》DL/T615 《交流高压断路器参数选用导则》DL/T620 《交流电气装置的过电压保护和绝缘配合》SD176-86 《3～500KV交流电力系统金属氧化物避雷器技术条件》DL/T486-2000《交流高压隔离开关接地开关订货技术条件》DL/T813-2002《12KV高压交流重合器技术协议》DL/T5222-2005《导体和电器选择设计技术规定》DL/T726-2002 《电力用电压互感器订货技术条件》四、ZW32-12F户外高压真空开关主要技术特征真空断路器1.同型号真空断路器所配用的真空灭弧室，其安装方式、端部联结方式及联结尺寸全部统一，完全保证了真空灭弧室的互换性。

ZW32-12型户外高压干式真空断路器上海巨广电气有限公司1.概述1.1产品型号及名称ZW32-12型户外高压真空断路器1.2主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。

断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

1.3功能特点可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。

断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。

在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。

断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2～3个测量或计量互感器。

可配重合控制器构成重合器型智能断路器。

基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。

能断路器具备1～3次重合闸功能，且重合器参数可以整定；智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

可配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网路的监控和故障的自动隔离；该断路器（计量型）可输出0.2级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。

谢谢大家！
IP67
2.2断路器机械特性参数
序号 1 2 3 4 5 6 7 8 9 10
名
称
触头开距
触头超行程
平均合闸速度
平均分闸速度
合闸触头弹跳时间
各相回路电阻
合闸时间
分闸时间
三相不同期性
外部相间中心距
单位 mm mm m/s m/s ms μΩ ms ms mm mm
参数 9±1 2±0.5 1.2±0.2 0.6±0.2 ≤2 ≤100 25～60 18～45 ≤2 280
三、仓库调试
1.开关本体调试 1.1 外观检查
四、柱上开关现场安装 1.支架安装 1）支架采用镀锌材料制作，施工单位按照供货商提供的设备外形图纸 提前加工好支架，一般支架加工好后再热镀锌，如需现场对镀锌材料进 行加工（如钻孔或焊接时，应进行防腐处理。） 2）按设计要求在杆上安装好支架，并紧固。 3）支架安装应牢固、平整，水平倾斜不应>1%。
kV
12
3
额定短路开断电流
kA
20
4
额定短路持续时间
S
4
5
额定短路关合电流
kA
50
6
额定短路开断次数
次
30
7
机械寿命
次
>10000
8
额定操作顺序
O-0.3S-CO-180S-CO
9
工频耐受电压（对地、断口）
kV
42／48
10 雷电耐受冲击电流（对地、断口）
kV
75／85
11
外壳防护等级
--
IP54-特殊定做
10kV智能户外柱上开关安装培训
一、使用场合

概述
12kV架空配电线路T接支线路或末端用户内部发生故障时，因其进线开关保护动作时限与变电站出线开关保护时限配合无法合理整定时，将会造成变电站出线开关跳闸。

佳吉电气如果故障性质是永久性的，变电站重合将不成功，则一个中压用户界内的局部亊故将使整条12kV 配电线路停电。

如若在T接处或用户端(责任分界点)安装一台户外分界断路器，经过判断确认用户界内发生故障(过流、短路、单相接地等故障)，自动将故障隔离，则可以确保非故障区用户正常用电。

佳吉电气专业生产
型号含义
环境条件
◆环境温度：不高于+40T，不低于-40C；
◆空气相对湿度：曰平均值不大于95%月平均值不大于90%；
◆海拔高度不超过2000米；佳吉电气
◆风压不超过700Pa(相当于风速34m/s)；
◆地震烈度不超过8级；
◆无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

断路器主要技术参数
断路器的主要机械参数
外形及安装尺寸(mm)
ZW32-12M户外高压永磁真空断路器在12kV馈电架空线路上的应用可避免无故障线路的连带性亊故停电、缩小故障停电范围、缩短用户停电时间、保护主网的安全运行。

并具备故障检测功能，保护控制功能和通讯功能，可实现自动切除单相接地故障和自动隔离相间短路故障。

安装点使用与12kV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。

额定电流
永磁操作机构
额定电压
设计序号
户外
（二）规划环境影响评价的技术依据和基本内容 真空
3.划分评价单元5产品基本参数5.1断路器的技术参数见表1；
表1
序号
额定参数
规划审批机关在审批专项规划草案时，应当将环境影响报告书结论以及审查意见作为决策的重要依据。单位
参数值
安全评价的基本原则是具备国家规定资质的安全评价机构科学、公正和合法地自主开展安全评价。1
A
10
14
额定短路电流开断次数
次
30（E2级）
15
首开极系数
1.5
16
机械寿命
次
10000(M2级)
描写
描校
旧底图总号
底图总号
签字
日期
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
技术条件
共9页
第3页
续表1
17
合闸电磁铁额定电压
V
DC 220V; AC 220V
18
分闸电磁铁额定电压
ZW32-12/D630-20型
户外高压交流真空断路器
技术条件
河南华盛隆源电气有限公司
二○一四年五月
设计文件名称
技术条件
产品型号、名称
ZW32-12/D630-20型户外高压交流真空断路器
共9页
第1页
1主题内容与适用范围
ZW32-12/D630-20户外高压交流真空断路器是三相交流50Hz，额定电压为12kV的户外柱上装置，主要用于开断、合电力系统中的负荷电流、过载电流及短路电流。适用与变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场合。也可作为电网的分段开关，加装控制器后，可实现配网自动化。

ZW32 系列高压真空断路器说明书产品归纳产品型号及名称ZW32-12型户外高压真空断路器主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流 50Hz、额定电压 12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。

断路器可配置重合控制器能鉴别电流特点并实现多次自动重合闸或永久故障的隔断；自备 PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子 PT供给电源并可达成过流延时、涌流延时、短路速断的三段复合保护。

功能特点可配用弹簧操动机构，拥有开断关合负荷电流、过载电流及短路电流等基本功能，是 ZW32-12系列的基本型。

断路器与隔走开关配合使用可组成拥有明显断口的“组合断路器”（以下简称“组合断路器”）。

在隔走开关上可供用户选择使用硅橡胶绝缘护套，该护套拥有防雨雪风沙、抗污秽腐化的特点，可有效防备隔走开关的冰冻和氧化。

断路器能够加装避雷器，避雷器可依照用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其拥有躲涌流和过流速断的功能；断路器可加装 2～3 个测量或计量互感器。

可配重合控制器组成重合器型智能断路器。

基本型与重合控制器配合适用于易取电源的场合， PT 型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统除掉瞬时故障，自动恢复供电，也可隔断永久故障，实现配网自动化。

使断路器具备 1～3 次重合闸功能，且重合器参数能够整定。

智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数能够连续整定；智能断路器具备小电流接地保护功能，且参数能够连续整定；智能断路器既能够实现有线远方控制，也可在杆下无线遥控。

可配有电压互感器，电压互感器从线路高压侧取电，可依照需要供给给自己或其他控制设备 220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网络的监控和故障的自动隔断；该断路器（计量型）可输出级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。

名称：ZW32-12户外智能高压真空断路器型号：ZW32-12ZW32-12户外智能交流真空断路器, 是综合了国内国外同类产品的特点开发的固体绝缘全封闭开关设备, 在三相交流50HZ, 额定电压为12 kV的架空配电网中作开关和关合正常负荷电流之用,在电网、变电所、工矿企业作为接受和分配电能的户外柱上开关设备.佳吉电气专业生产ZW32-12型柱上真空断路器与CH型自动重合闸控制器及PT共同组成户外柱上智能开关系统.本智能开关系统可以自动隔离故障段,恢复非故障段的供电,提高系统供电可靠性,从而架空配电网自动化,即可由远方操作,实现”四遥”: “遥信” 、“遥控” 、“遥调” 、“遥测”, 同时有能就地控制, 是国内架空配电网自动化的首选产品.断路器符合GB1984—2003《户内交流高压断路器》, IEC62271相关标准.详细介绍1、用途与特点：ZW32-12型户外智能交流真空断路器,是综合了国内国外同类产品的特点开发的固体绝缘全封闭开关设备,在三相交流50HZ,额定电压为12 kV的架空配电网中作开关和关合正常负荷电流之用,在电网、变电所、工矿企业作为接受和分配电能的户外柱上开关设备.ZW32-12型柱上真空断路器与CH型自动重合闸控制器及PT共同组成户外柱上智能开关系统.本智能开关系统可以自动隔离故障段,恢复非故障段的供电,提高系统供电可靠性,从而架空配电网自动化,即可由远方操作,实现”四遥”: “遥信”、“遥控”、“遥调”、“遥测”,同时有能就地控制,是国内架空配电网自动化的首选产品.佳吉电气专业生产断路器符合GB1984—2003《户内交流高压断路器》, IEC62271相关标准.2、结构特点：断路器开断性能稳定,无燃烧和爆炸危险,具有免维护、体积小、重量轻、寿命长等特点.断路器采用支柱式全封闭固体绝缘结构,密封性能好.断路器可调节环节少,可靠性高.佳吉电气专业生产断路器合、分闸可手动或电动操作,亦可遥控.断路器配有满足远方及就地控制功能的弹簧操作机构.弹簧操作体积小、结构简单新颖、重量轻、储能电机功率小,动作可靠.3、使用环境条件：海拔高度:3000m及以下(超海拔时，要特别说明)环境温度:--15℃～+40℃相对湿度:日平均值≤95%月平均值≤95%无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合,辅助电路中感应的电磁干扰的幅值≤1.6。

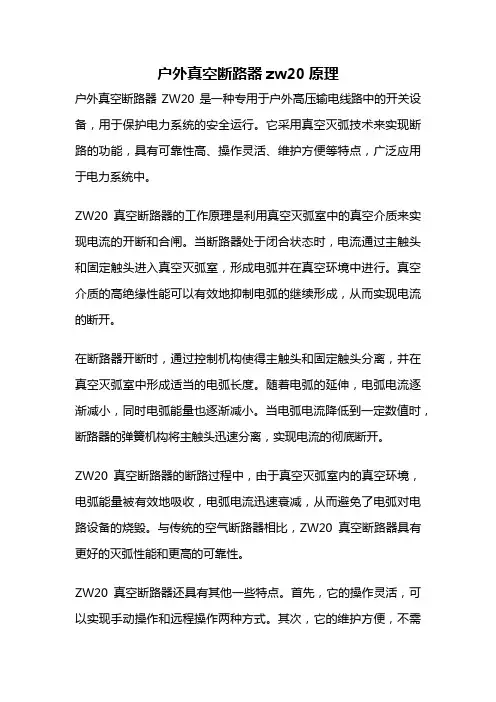

户外真空断路器zw20原理户外真空断路器ZW20是一种专用于户外高压输电线路中的开关设备，用于保护电力系统的安全运行。

它采用真空灭弧技术来实现断路的功能，具有可靠性高、操作灵活、维护方便等特点，广泛应用于电力系统中。

ZW20真空断路器的工作原理是利用真空灭弧室中的真空介质来实现电流的开断和合闸。

当断路器处于闭合状态时，电流通过主触头和固定触头进入真空灭弧室，形成电弧并在真空环境中进行。

真空介质的高绝缘性能可以有效地抑制电弧的继续形成，从而实现电流的断开。

在断路器开断时，通过控制机构使得主触头和固定触头分离，并在真空灭弧室中形成适当的电弧长度。

随着电弧的延伸，电弧电流逐渐减小，同时电弧能量也逐渐减小。

当电弧电流降低到一定数值时，断路器的弹簧机构将主触头迅速分离，实现电流的彻底断开。

ZW20真空断路器的断路过程中，由于真空灭弧室内的真空环境，电弧能量被有效地吸收，电弧电流迅速衰减，从而避免了电弧对电路设备的烧毁。

与传统的空气断路器相比，ZW20真空断路器具有更好的灭弧性能和更高的可靠性。

ZW20真空断路器还具有其他一些特点。

首先，它的操作灵活，可以实现手动操作和远程操作两种方式。

其次，它的维护方便，不需要进行定期的维护和保养，减少了系统的停电时间和维护成本。

再次，它的外形紧凑，占地面积小，适用于各种户外环境。

ZW20真空断路器以其可靠性高、操作灵活、维护方便等特点，成为电力系统中不可或缺的一部分。

它的工作原理基于真空灭弧技术，通过真空介质的绝缘性能来实现电流的断开和合闸。

在实际应用中，ZW20真空断路器具有良好的性能表现，为电力系统的安全运行提供了有力保障。

惠立于民 责熔于心
上海民熔电气：
吸收一部分电弧能量，有助于弧后间隙介质强度的恢复。
操作机构
按照断路器型式不同，采用的操作机构不同。常用的操作机构有弹簧操作机构、CD10 电磁操作机构、CD17
电磁操作机构、CT19 弹簧储能操作机构、CT8 弹簧储能操作机构。
强度又迅速恢复起来。
技术参数
参数名称 单位 型号 ZN28-12/1250-20 ZN27-12/1250-31.5 ZN27A-12/3150-40 电压参数 额定电压 kV 10 最高电压 11.5 绝缘水平 工频耐压 极间、极对地 42 断口间 48 冲击耐压 极间、极对地 75 断口间 84 电流参数 额定电流 A 1250 1250 3150 额定短路开断 kA 20 31.5 40 额定峰值耐受电流 kA 50 80 100 4S 短时耐受电流 kA 20 31.5 40 额定短时关合电流(峰值) kA 50 80 100 额定单个电容器组开断电流 A 630 800 额定背对背电容器组开断电流 A 400 400 寿命 额定短路开断电流次数 次 50 50 30 机械寿命 次 10000 其它 额定操作顺序 分-0.5s-合分-180s-合分 分-180s-合分-180-合分 全开断次数 不大于 60 配用操动机构 CD 或 CT 机构 机械特性 （运行参数） 序号 机械特性参数 单位 ZN28-12/1250-20 ZN27-12/1250-31.5 ZN27A-12/3150-40 1 触头开距 mm 11±1.0 10±1.0 11±1.0 2 接触行程 mm 4±1.0 3±0.5 3 触头接触压力 N 1500±200 3000±200 5000±300 4 平均合闸速度 m/s 0.6±0.2 5 平均分闸速度 m/s 1.1±0.2 1.1±0.3 1.1±0.3 6 合闸弹跳时间 ms <2 7 分、合不同期性 ms <3 8 合闸时间 ms <100 9 分闸时间 ms <60

产品概述
断路器常见型号 ZW20-12F/630(1000、1250)-20（25） ZW20A-12/630(1000、1250)-20（25） ZW20AF-12/630(1000、1250)-20（25） ZW20B-12/630(1000、1250)-20（25）
ZW:户外真空断路器；20：设计序号；12：额定电压；F:智能分界；630(1000、1250)：为额定电流；20 （25）：额定短路开断电流。也有直接写成 ZW20-12/630-20 的情况。（注：上海民熔电气有限公司经过研 发可实现与 ZW32 看门狗或永磁智能断员咨询洽谈！公司主要生产：高压真空断路器、高压隔离开关、高压负荷开关、 高压线路绝缘子、高压氧化锌避雷器、高压熔断器、高压电压电流互感器、高压计量箱、高压真空接触器、 高压接地开关、避雷器计数器、避雷器监测器、高压电缆附件、高压冷缩终端头、电缆中间接头、10kv 欧 式避雷器、电缆前后插头、高压电缆分支箱、高压触头盒、高压传感器、高压带电显示器、高压穿墙套管、 FKN12 负荷开关、ZW32 真空断路器、ZW7-40.5 真空断路器、ZW32 看门狗、柱上真空断路器、智能真空断 路器、FZN25 真空负荷开关）
断路器主要参数
断路器的额定参数见表 1
序号 项目
1
额定电压
2
额定频率
3
额定电流
4
额定短路开断电流
5
额定峰值耐受电流（峰值）
6
额定短时耐受电流（4S）
7
额定短路关合电流（峰值）
8
机械寿命次数
9
额定短时开断电流开断次数
10
工频耐压（1min）：干试（相间、对地/断口）
11
雷电冲击耐受电压（峰值）相间、相对/断口

ZW32-12型户外高压真空断路器（弹操）
概述
ZW32型断路器系三相交流50Hz户外高压开关设备，主要用于农网和城网10kV系统，作为分、合负荷电流、过载电流及短路电流之用，也可作为城市市区10kV级电网的分段开关。

佳吉电气专业生产
本断路器也可配二次自供电源，适应配网自动化，为遥控、遥测、控制打下基础。

型号及含义
使用环境条件
1周围空气温度±40℃以内；
2海拔不超过2000m；
3风压不超过700Pa（相当于风速34m/s）；
4地震强度不超过6度。

主要技术参数
断路器组合开关的主要技术参数如表：
安装尺寸图
订货须知：订货时要说明产品型号、名称、数量、开断电流、所配电流互感器变比、操作方式。

10KV柱上高压真空断路器型号参数-ZW32-ZW20陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

ZW32真空断路器带隔离刀闸(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用。

也可用于其它类似场所。

符合国家GB 1984《交流高压断路器》和国际电工委员会IEC60056《高压交流断路器》等标准。

ZW32-12户外高压柱上真空断路器适用于三相交流50Hz，额定电压12KV及以下的电力配电系统，主要用于开断关合线路的负荷电流、过载电流及短路电流，也可作为农网和小型电力系统的分段开关，是城网农网无油化改造的升级换代产品。

具有体积小，重量轻，防凝露、免维护等特点，能适应较低恶劣的气候条件和污秽环境。

该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

符合如下标准GB1984《交流高压断路器》GB11022《高压开关设备和控制设备标准的共同技术要求》GB311.1-6《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动、热稳定试验方法》GB3309《高压开关设备在常温下的机械试验》DL/T593《高压开关设备的共同订货技术条件》。

ZW32-12/630-12.5ZW32-12/630-20ZW32-12/T630-12.5ZW32-12/T630-20ZW32-12G/630-12.5ZW32-12G/630-20ZW32-12G/T630-12.5ZW32-12G/T630-20ZW32-12/1250-20ZW32真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。

可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。

根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。

采用高压电压互感器结构外置，一体安装均可。

ZW32-12G/1250-20，ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。

适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。

断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。

zw32-12G断路器隔离开关组合电器是由zw32断路器隔离开关两大部分组成。

(1)海拔高度不高于1000m(2)环境温度上限+40℃、下限-30℃(3)风压不超过700Pa(相当于风速34m/s)(4)无经常性的剧烈震动(5)防污秽等级Ⅲ级若有特殊使用条件，请申明协商特殊处理。

&#8226;主要技术参数名称单位 ZW32-12(G)/1250-20 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20额定电压 kV 12额定电流 A1250 630 630额定短路开断电流 kA 20 16 20额定短中关合电流（峰值） 31.5 40 50额定峰值耐受电流 31.5 40 50额定短时耐受电流 20 16 20额定短路持续时间 S 4额定绝缘水平雷电冲击耐受电压（峰值） kV 相间、对地75，断口851min工频耐受电压相间、对地42，断口48额定操作顺序分 -0.3s- 合 -180s- 合分（电动机构）额定短路电流开断次数次 30机械寿命 10000额定操作电压（分合线圈） v DC220,100, AC220动静头允许磨损累计厚度 mm 3过电流脱扣器额定电流 A 5电流互感器电流比 200/5 400/5 600/5（可根据客户情况调整）触头开距 mm 9±1触头超程 2±0.5平均分闸速度 m/s 1.2±0.3平均合闸速度 0.6±0.2分闸时间 ms 30-60合闸时间 20-40合闸弹跳时间≤20三相分合闸同期性≤2每相回路直流电阻μΩ ≤80储能电机额定电压 V -220额定功率 W 200储能时间S ≤8LW3G-12系列SF6断路器详细说明：主要功能特点：本产品具有结构简单、灭弧和绝缘性能优良、操作功小、额定参数高、电寿命和不检修周期长（20年）等显著优点：1、开关箱体采用不锈钢制造，达到了永久使用的耐腐要求；2、装设高气压泄压装置，即使发生内部故障，也不会因为箱体内气体压力突然升高而将箱体损坏；3、装设低气压闭锁报警装置，预防断路器在过低的气压下开断短路电流发生故障,提高开关运行的可靠性；4、除了端子进出线，还增加了绝缘电缆进出线，有效地避免因外来因素而引发的进出线端子相间短路故障；5、除了陶瓷套管外，还可以提供多种方案，包括有机绝缘子套管,彻底杜绝因外力和雷电造成的瓷瓶破裂和因瓷质因素造成的开裂。

•此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
后台管理软件主界面
开关操作界面
开严禁倒置、冲击、翻滚，起吊应水平； 2、开箱后，根据厂家提供的装箱清单检查随机物品有无短缺； 3、该产品可采用单杆或双杆安装； 4、检查产品在运输途中有无破损，螺丝有无松动，如有请及时与厂 家取得联系； 5、安装前必须认真阅读使用说明书，并按要求连接线路，安装工作 结束后，仔细检查一遍所有安装母线是否牢固，如有松动应及时紧固 。检查校核后，方可送电投运； 6、开关监控系统后台计算机必须24小时处于开机状态，只有这样 才能实时监测开关的状态，当开关的状态发生改变，后台可实时接收 开关远方监控终端发出的信息。 7、使用开关监控系统远方控制开关分闸或合闸，操作合闸或分闸命 令不能过于频繁，留有一定的间隔时间，以免开关动作频繁。 8、设备运行中，发现设备异常情况，应进行详细检查或检修，也可 与制造厂家联系协助处理。 9、每年应对设备清扫一次，环境污染严重地区要增加清扫次数。
•ZW32户外高压真空断路器(恩 施)
主要特点
• ZW32-12/630-20户外弹簧机构真空断路器采用弹簧机构 • ZW32-12/630-20户外弹簧机构真空断路器采用全密封结
构设计，机构置于密封箱体内，结构紧凑，安装方便； • 采用户外环氧树脂作为外绝缘材料，重量轻，寿命长，耐候
性好，无油、无气，符合环保护要求； • 可带控制箱，既可电动合分闸操作也可手动分闸操作； • 可加装外置PT供电实现电动操作； • 加装隔离开关，并与断器器本体有可靠机构联锁，具有防误
操作功能。 • 可加装避雷器于电源侧或负荷侧。 • 可配独立的控制器，使产品具有三段式过流保护，具备1-3
次重合闸等功能。 • 可与柱上开关远方监控系统软件配套使用，实现远方遥控。
