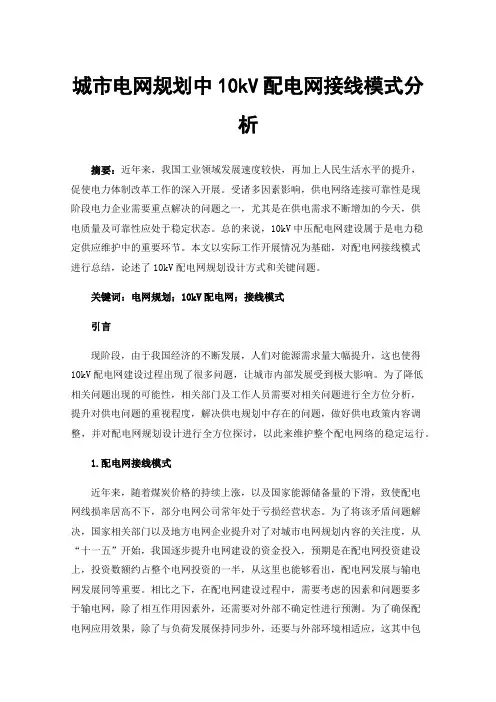

城市电网规划中10kV配电网接线模式分析摘要：近年来，我国工业领域发展速度较快，再加上人民生活水平的提升，促使电力体制改革工作的深入开展。

受诸多因素影响，供电网络连接可靠性是现阶段电力企业需要重点解决的问题之一，尤其是在供电需求不断增加的今天，供电质量及可靠性应处于稳定状态。

总的来说，10kV中压配电网建设属于是电力稳定供应维护中的重要环节。

本文以实际工作开展情况为基础，对配电网接线模式进行总结，论述了10kV配电网规划设计方式和关键问题。

关键词：电网规划；10kV配电网；接线模式引言现阶段，由于我国经济的不断发展，人们对能源需求量大幅提升，这也使得10kV配电网建设过程出现了很多问题，让城市内部发展受到极大影响。

为了降低相关问题出现的可能性，相关部门及工作人员需要对相关问题进行全方位分析，提升对供电问题的重视程度，解决供电规划中存在的问题，做好供电政策内容调整，并对配电网规划设计进行全方位探讨，以此来维护整个配电网络的稳定运行。

1.配电网接线模式近年来，随着煤炭价格的持续上涨，以及国家能源储备量的下滑，致使配电网线损率居高不下，部分电网公司常年处于亏损经营状态。

为了将该矛盾问题解决，国家相关部门以及地方电网企业提升对了对城市电网规划内容的关注度，从“十一五”开始，我国逐步提升电网建设的资金投入，预期是在配电网投资建设上，投资数额约占整个电网投资的一半，从这里也能够看出，配电网发展与输电网发展同等重要。

相比之下，在配电网建设过程中，需要考虑的因素和问题要多于输电网，除了相互作用因素外，还需要对外部不确定性进行预测。

为了确保配电网应用效果，除了与负荷发展保持同步外，还要与外部环境相适应，这其中包括城市内部产业规划结构、空间资源等内容。

对于常见的10kV配电网接线模式建设，往往以架空线路以及电缆混合形式为主。

实际电力网络结构研究过程中，为了保证研究结果的科学性，人们可以对架空线路和电缆线路进行分开研究，但由于网络发展以环网接线模式为主，能够完成辐射过度跃迁等操作，在具体10kV配电网接线模式研究方面，相关人员需要对架空、电缆线路进行全面分析[1]。

中压配电网接线方式————————————————————————————————作者：————————————————————————————————日期：中压配电网接线方式一、架空路线中压配电网的接线方式，架空路线主要有放射式、普通环式、拉手环式、双路放射式、双路拉手环式等五种。

（1）放射式放射式结构见图1–2，线路末端没有其它能够联络的电源。

这种中压配电网结构简单，投资较小，维护方便，但是供电可靠性较低，只适合于农村、乡镇和小城市采用。

（2）普通环式普通环式接线是在同一个中压变压器的供电范围内，把不同的两回中压配电线路的末端或中部连接起来构成环式网络，见图1–3。

当中压变电站10kV侧采用单母线分段时，两回线路最好分别来自不同的母线段，这样只有中压变电站全停时，才会影响用户用电，而当中压变电站一母线停电检修时，用户可以不停电。

这种配电网结构，投资比放射式要高些，但配电线路停电检修可以分段进行，停电范围要小得多。

用户年平均停电小时数可以比放射式小些，适合于大中城市边缘，小城市、乡镇也可采用。

（3）拉手环式拉手环式的结构见图1–4。

它与放射式的不同点在于每个中压变电站的一回主干线都和另一中压变电站的一回主干线接通，形成一个两端都有电源、环式设计、开式运行的主干线，任何一端都可以供给全线负荷。

主干线上由若干分段点（一般是安装油浸、真空、产气、吹气等各种形式的开关）形成的各个分段中的任何一个分段停电时，都可以不影响其它各分段的停电。

因此，配电线路停电检修时，可以分段进行，缩小停电范围，缩短停电时间；中压变电站全停电时，配电线路可以全部改由另一端电源供电，不影响用户用电。

这种接线方式配电线路本身的投资并不一定比普通环式更高，但中压变电站的备用容量要适当增加，以负担其它中压变电站的负荷。

实际经验证明，不管配电网的接线形式如何，一般情况下，中压变电站主变压器都需要留有30%的裕度，而这30%的裕度对拉手环式接线也已够用。

中压配电网接线方式————————————————————————————————作者：————————————————————————————————日期：中压配电网接线方式一、架空路线中压配电网的接线方式，架空路线主要有放射式、普通环式、拉手环式、双路放射式、双路拉手环式等五种。

（1）放射式放射式结构见图1–2，线路末端没有其它能够联络的电源。

这种中压配电网结构简单，投资较小，维护方便，但是供电可靠性较低，只适合于农村、乡镇和小城市采用。

（2）普通环式普通环式接线是在同一个中压变压器的供电范围内，把不同的两回中压配电线路的末端或中部连接起来构成环式网络，见图1–3。

当中压变电站10kV侧采用单母线分段时，两回线路最好分别来自不同的母线段，这样只有中压变电站全停时，才会影响用户用电，而当中压变电站一母线停电检修时，用户可以不停电。

这种配电网结构，投资比放射式要高些，但配电线路停电检修可以分段进行，停电范围要小得多。

用户年平均停电小时数可以比放射式小些，适合于大中城市边缘，小城市、乡镇也可采用。

（3）拉手环式拉手环式的结构见图1–4。

它与放射式的不同点在于每个中压变电站的一回主干线都和另一中压变电站的一回主干线接通，形成一个两端都有电源、环式设计、开式运行的主干线，任何一端都可以供给全线负荷。

主干线上由若干分段点（一般是安装油浸、真空、产气、吹气等各种形式的开关）形成的各个分段中的任何一个分段停电时，都可以不影响其它各分段的停电。

因此，配电线路停电检修时，可以分段进行，缩小停电范围，缩短停电时间；中压变电站全停电时，配电线路可以全部改由另一端电源供电，不影响用户用电。

这种接线方式配电线路本身的投资并不一定比普通环式更高，但中压变电站的备用容量要适当增加，以负担其它中压变电站的负荷。

实际经验证明，不管配电网的接线形式如何，一般情况下，中压变电站主变压器都需要留有30%的裕度，而这30%的裕度对拉手环式接线也已够用。

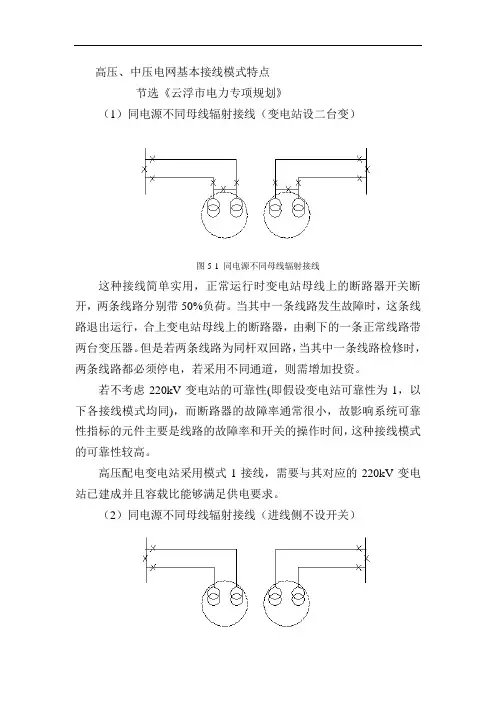

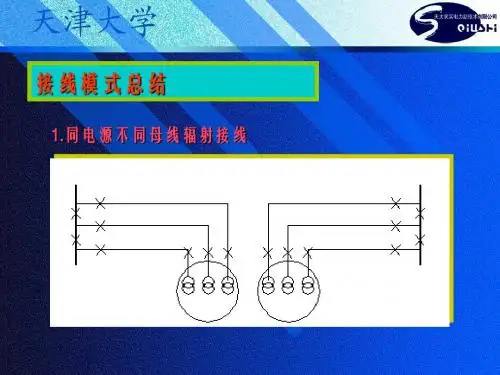

高压、中压电网基本接线模式特点节选《云浮市电力专项规划》（1）同电源不同母线辐射接线（变电站设二台变）图5-1 同电源不同母线辐射接线这种接线简单实用，正常运行时变电站母线上的断路器开关断开，两条线路分别带50%负荷。

当其中一条线路发生故障时，这条线路退出运行，合上变电站母线上的断路器，由剩下的一条正常线路带两台变压器。

但是若两条线路为同杆双回路，当其中一条线路检修时，两条线路都必须停电，若采用不同通道，则需增加投资。

若不考虑220kV变电站的可靠性(即假设变电站可靠性为1，以下各接线模式均同)，而断路器的故障率通常很小，故影响系统可靠性指标的元件主要是线路的故障率和开关的操作时间，这种接线模式的可靠性较高。

高压配电变电站采用模式1接线，需要与其对应的220kV变电站已建成并且容载比能够满足供电要求。

（2）同电源不同母线辐射接线（进线侧不设开关）图5-2 同电源不同母线辐射接线（进线侧不设开关）这种接线模式与接线模式1相比，最大的特点是在变电站进线侧没有开关。

线路平常都带满负荷，当其中的一条线路发生故障,其相应的变压器必须停电，因而其可靠性比接线模式1要低。

（3）双侧电源辐射接线（变电站采用内桥接线）图5-3 双侧电源辐射接线模式（变电站采用内桥接线）这种接线模式与模式1的区别在于变电站的两条进线来自不同电源，避免模式1中因同杆双回线路检修时两条线路均须停电的问题，并且变电站采用内桥接线，因此这种接线模式可靠性比模式1要高。

（4）同电源不同母线双T接线（变电站设二台变压器）图5-4 同电源不同母线双T接线这种接线的主要优点是简单，投资省，有较高的可靠性。

变压器高压侧为线路—变压器组接线，线路和变压器之间可以用断路器或隔离开关，另外还可以根据实际情况，变压器高压侧采用内桥接线，提高供电可靠性。

（5）不同电源双T接线（变电站设二台变）图5-5 不同电源双T接线这种模式接线采用变压器母线组的形式，所需的变电站设备投资较少，并且对实施自动化特别有利。

中压配电网典型接线方式关键词：配电网；接线方式；城市；应用随着城市经济的不断发展，其负荷密度和用户对供电可靠性要求不断提高，相应的城市配电网建设改造投资也在不断增长，城市配电系统网架结构及其可靠性已引起了广泛重视。

而城市配电网从开始的手拉手环网等利用率不高的接线方式，将向多供一备、多分段多联络等线路利用率高的接线方式发展。

在城市配网改造中一个重点就是如何提高环网率和供电能力，这涉及到配电网的接线方式如何发展、改造，从而适应城市经济的发展要求。

而面对上述要求，配电网发展改造过程中经常会遇到以下问题：如何增加环网点（即线路分段数），指导方向不明确，缺乏全局考虑的意识和评估方法；部分线路环网点太多，如6个，甚至7个以上，但能真正起到负荷转移的线路、分段线路较少，且转移负荷时计算和操作均较为复杂；变电站出线开关柜资源紧张；投入不少，但达到的效果往往不甚理想。

所以，对于配电网的改造，一个有明确方向（如接线方式、分段数）的网架改造规划，能切实有效的指导配电网的网架改造，改善网络结构，提高资金使用效率，从而为提高配电网的经济效益及供电可靠性奠定基础。

另一方面，配电网的网络结构规划又受到城市建设规划的严格制约，无论采用架空网还是电缆网，或者为二者的混合形式，其线路大都必须沿城市街道布置。

配电线路的接线方式、分段数等将直接影响配电网的供电容量、连续供电能力和投资。

2 中压配电网典型接线方式中压配电网接线方式一般有单电源辐射接线、双电源手拉手环网接线、三电源环网接线、三分段三联络接线、两供一备（2-1）接线、三供一备（3-1）接线、N供一备（N-1）接线等，以下重点介绍几个典型的接线方式。

2.1 双电源手拉手环网接线双电源手拉手通过一个联络开关，将来自不同变电站或相同变电站不同母线的两条馈线连接起来。

任何一个区段故障，合联络开关，将负荷转供到相邻馈线，完成转供，可靠性为N-1，设备利用率为50％。

适用于三类用户和供电容量不大的二类用户。

中压配电网接线模式分析及改造思路陈树新（广东电网有限责任公司中山古镇供电分局，广东中山528421）【摘要】本文对目前城镇中压配电网的接线模式进行了分析，对单辐射线路、“2-1”单环网、“3-1”单环网、N分段n联络、电缆网“n供1备”（n臆3）、电缆网双环网（开环运行）等典型接线模式的特点和应用进行了分析。

配网接线模式的选择应考虑供电可靠性、线路的转供能力、灵活性、线路利用率、简洁性和经济性，坚持因地制宜、统一规划、逐步完善的原则开展配网规划工作。

【关键词】中压配电网；接线模式；供电可靠性；改造思路；演变方案【中图分类号】TM732【文献标识码】A【文章编号】2095-2066（2019）10-0063-020前言随着社会和经济的飞速发展,社会用电负荷的不断提升,用户对供电可靠性也相应提出了更高要求。

传统配网结构已经不能适合当前电网增长需求,配电网和用户需求矛盾日益突出。

因此,需要对网架结构进行规划和改造,而接线模式是网架结构的最基本组成部分,不仅牵涉到电网建设的投资效益和网架可靠性,而且对于目标网架的发展有着重要的影响。

中压配电网作为城镇电网中的主要组成部分,其地位十分重要,合理选择接线模式对配网规划工作的顺利开展具有十分重要的意思与作用。

1中压配电网接线模式分析1.1单辐射线路接线模式单辐射接线模式是早期的配电网接线模式,多为架空线或者架空与电缆混合线路。

这种接线模式具有接线简单,投资省,线路利用率高,最高100%,运行维护方便等优点。

但该模式在线路或设备在故障或检修时,不能满足转供电要求,供电可靠性较低。

当线路故障时,全线或部分线路停电;当电源故障情况时,将导致全线停电。

对于单辐射接线模式,由于不具备线路故障后转供电功能,不必考虑线路的备用容量,即每条馈线均可满负荷运行。

因此单辐射线路接线模式适用在负荷密度小、负荷重要性等级较低的区域,接线模式如图1所示。

1.2“2-1”单环网接线模式“2-1”单环网接线模式,即通过一个联络开关,将来自不同变电站或同一变电站不同段母线之间的两条馈线连接起来,形成环网。

LOW CARBON WORLD2019/10中压配电网接线模式分析及改造思路陈树新（广东电网有限责任公司中山古镇供电分局，广东中山528421）【摘要】本文对目前城镇中压配电网的接线模式进行了分析，对单辐射线路、“2-1”单环网、“3-1”单环网、N分段n联络、电缆网“n供1备”（n≤3）、电缆网双环网（开环运行）等典型接线模式的特点和应用进行了分析。

配网接线模式的选择应考虑供电可靠性、线路的转供能力、灵活性、线路利用率、简洁性和经济性，坚持因地制宜、统一规划、逐步完善的原则开展配网规划工作。

【关键词】中压配电网；接线模式；供电可靠性；改造思路；演变方案【中图分类号】TM732【文献标识码】A【文章编号】2095-2066（2019）10-0063-020前言随着社会和经济的飞速发展，社会用电负荷的不断提升，用户对供电可靠性也相应提出了更高要求。

传统配网结构已经不能适合当前电网增长需求，配电网和用户需求矛盾日益突出。

因此，需要对网架结构进行规划和改造，而接线模式是网架结构的最基本组成部分，不仅牵涉到电网建设的投资效益和网架可靠性，而且对于目标网架的发展有着重要的影响。

中压配电网作为城镇电网中的主要组成部分，其地位十分重要，合理选择接线模式对配网规划工作的顺利开展具有十分重要的意思与作用。

1中压配电网接线模式分析1.1单辐射线路接线模式单辐射接线模式是早期的配电网接线模式，多为架空线或者架空与电缆混合线路。

这种接线模式具有接线简单，投资省，线路利用率高，最高100%，运行维护方便等优点。

但该模式在线路或设备在故障或检修时，不能满足转供电要求，供电可靠性较低。

当线路故障时，全线或部分线路停电；当电源故障情况时，将导致全线停电。

对于单辐射接线模式，由于不具备线路故障后转供电功能，不必考虑线路的备用容量，即每条馈线均可满负荷运行。

因此单辐射线路接线模式适用在负荷密度小、负荷重要性等级较低的区域，接线模式如图1所示。

中压配电⽹典型接线⽅式中压配电⽹典型接线⽅式关键词：配电⽹；接线⽅式；城市；应⽤随着城市经济的不断发展，其负荷密度和⽤户对供电可靠性要求不断提⾼，相应的城市配电⽹建设改造投资也在不断增长，城市配电系统⽹架结构及其可靠性已引起了⼴泛重视。

⽽城市配电⽹从开始的⼿拉⼿环⽹等利⽤率不⾼的接线⽅式，将向多供⼀备、多分段多联络等线路利⽤率⾼的接线⽅式发展。

在城市配⽹改造中⼀个重点就是如何提⾼环⽹率和供电能⼒，这涉及到配电⽹的接线⽅式如何发展、改造，从⽽适应城市经济的发展要求。

⽽⾯对上述要求，配电⽹发展改造过程中经常会遇到以下问题：如何增加环⽹点（即线路分段数），指导⽅向不明确，缺乏全局考虑的意识和评估⽅法；部分线路环⽹点太多，如6个，甚⾄7个以上，但能真正起到负荷转移的线路、分段线路较少，且转移负荷时计算和操作均较为复杂；变电站出线开关柜资源紧张；投⼊不少，但达到的效果往往不甚理想。

所以，对于配电⽹的改造，⼀个有明确⽅向（如接线⽅式、分段数）的⽹架改造规划，能切实有效的指导配电⽹的⽹架改造，改善⽹络结构，提⾼资⾦使⽤效率，从⽽为提⾼配电⽹的经济效益及供电可靠性奠定基础。

另⼀⽅⾯，配电⽹的⽹络结构规划⼜受到城市建设规划的严格制约，⽆论采⽤架空⽹还是电缆⽹，或者为⼆者的混合形式，其线路⼤都必须沿城市街道布置。

配电线路的接线⽅式、分段数等将直接影响配电⽹的供电容量、连续供电能⼒和投资。

2 中压配电⽹典型接线⽅式中压配电⽹接线⽅式⼀般有单电源辐射接线、双电源⼿拉⼿环⽹接线、三电源环⽹接线、三分段三联络接线、两供⼀备（2-1）接线、三供⼀备（3-1）接线、N供⼀备（N-1）接线等，以下重点介绍⼏个典型的接线⽅式。

2.1 双电源⼿拉⼿环⽹接线双电源⼿拉⼿通过⼀个联络开关，将来⾃不同变电站或相同变电站不同母线的两条馈线连接起来。

任何⼀个区段故障，合联络开关，将负荷转供到相邻馈线，完成转供，可靠性为N-1，设备利⽤率为50％。

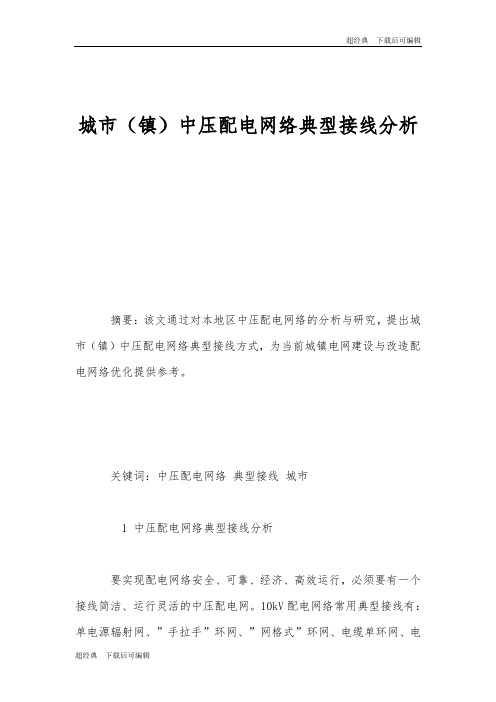

城市（镇）中压配电网络典型接线分析摘要：该文通过对本地区中压配电网络的分析与研究，提出城市（镇）中压配电网络典型接线方式，为当前城镇电网建设与改造配电网络优化提供参考。

关键词：中压配电网络典型接线城市1 中压配电网络典型接线分析要实现配电网络安全、可靠、经济、高效运行，必须要有一个接线简洁、运行灵活的中压配电网。

10kV配电网络常用典型接线有：单电源辐射网、”手拉手”环网、”网格式”环网、电缆单环网、电缆双环网等。

在配电网络规划与建设改造中，应根据配电网络优化准则，以城市中低压配电网建设与改造技术原则为依据，结合本地区配电网络的实际情况，通过对供电区域的用电性质、负荷密度的分析与研究，确定安全可靠、经济实用的配电网络接线方式。

下面结合本地区县城电网建设与改造工作，对中压配电网络典型接线进行分析与研究。

架空线路或架空电缆混合线路单电源辐射网单电源辐射网是一种接线简单清晰、运行方便、建设投资省的配电网络，当线路或设备故障、检修时，用户停电范围大，系统供电可靠性较差。

单电源辐射网主干线路一般要求分3~4段，每段线路配变装接容量应控制在~3MVA，供电半径宜为3~5km（见图1）。

由于辐射网络不存在线路故障后的负荷转移，可以不考虑线路的备用容量，每条线路可满载运行，即正常最大供电负荷不超过该线路安全载流量。

在条件允许情况下，主干线路分段开关可采用柱上重合器，尽可能快速切除线路故障。

这种接线方式只适用于城郊或农村非重要用户的架空线路。

“手拉手”环网“手拉手”环网是目前城市（镇）配电网络中普遍使用的一种接线方式，通过主干线路末端之间的直接联络，实行环网接线，开环运行（见图2）。

这种接线具有运行方便、结线简单、投资省、建设快等特点；对于架空线路，只要在主干线路上安装若干台杆上开关即能实现。

当主干线路任一段线路或环网设备故障、检修时，可通过分段开关切换，确保非故障段（非检修段）正常供电，大大提高了系统供电可靠性。

高压配电网接线方式比较分析摘要：高压配电网作为配电网的重要组成部分，其接线方式的合理性对提高供电可靠性和缩短施工工期具有重要影响。

本文对高压配电网的基本接线方式进行了分析，从最大负载率和供电可靠性两方面比较了典型的高压配电网接线模式，提出了基本接线方式改造为典型接线方式的方法。

关键词：高压配电网；接线方式；比较分析引言自从中国通过改革以及港口的开放，经过30年的时间，我们的经济得到了迅速的发展，走上了经济发展的高速路，所伴随的就是国内的电网也在不断扩大规模，电网的使用电量负荷也在不断的增加。

在北上广深等一线城市里，由于人多地少，土地是当地的稀有资源，新建变电站进入两条新的电源点，满足负荷增长的空间非常小。

基于目前的状况，只有利用增加本来所具有的变电站的容量去填补每天都在增长的负荷增长需求。

例如，两台主变压器可以以单母线分段连接的形式扩展到四台主变压器，而对于桥接变电站，可以利用一组断路器的增添以及线路变压器来进行扩增三台主变压器。

同时，设计一个合理的接线方式方案，以此来提高电网的供电的高效安全运行，增强变电站接线，对于高压配电网的正确规划将使得整个电网的运行效率大大提高，具有很重要的应用意义。

1.高压配电网基本接线模式我国高压配电网中代表性的接线模式如图1和图2所示。

图l 高压配电网代表性接线模式（一）图2 高压配电网代表性接线模式（二）上述的两种高压配电网接线模式都是单辐射型接线方式，若主变的容量为S，取功率因数为0.9，则按照主变的最大负载率为100%来进行计算，为了满足主变压器的nIV-1n要求，上述两种高压配电网接线方式中主变压器的负载率不能超过50%，若按照最大负载率50%来进行计算，则该种高压配电网接线中变电站的进线最大负荷为0.9S。

2高压配电网典型接线模式2.1 单母分段接线方式如图3所示，在高压配电网中，单总线连接方式是基于原有的辐射连接方式。

改造变电站，加强站间联系。

改造后，每个110kV变电站有两个不同的220kV变电站电源。
