电力系统运行接线方式电力系统运行接线方式就是调度部门制定的发电厂、变电所、换流站和输配电线路之间的连接方式。
1一次回路接线种类变电站一次回路接线是指输电线路进入变电站之后，所有电力设备（变压器及进出线开关等）的相互连接方式。
其接线方案有：线路变压器组，桥形接线，单母线，单母线分段，双母线，双母线分段，环网供电等。
1）线路变压器组变电站只有一路进线与一台变压器，而且再无发展的情况下采用线路变压器组接线。
2）桥形接线有两路进线、两台变压器，而且再没有发展的情况下，采用桥形接线。
针对变压器，联络断路器在两个进线断路器之内为内桥接线，联络断路器在两个进线断路器之外为外桥接线。
3）单母线变电站进出线较多时，采用单母线，有两路进线时，一般一路供电、一路备用（不同时供电），二者可设备用电源互自投，多路出线均由一段母线引出。
4）单母线分段有两路以上进线，多路出线时，选用单母线分段，两路进线分别接到两段母线上，两段母线用母联开关连接起来。
出线分别接到两段母线上。
单母线分段运行方式比较多。
一般为一路主供，一路备用（不合闸），母联合上，当主供断电时，备用合上，主供、备用与母联互锁。
备用电源容量较小时，备用电源合上后，要断开一些出线。
这是比较常用的一种运行方式。
对于特别重要的负荷，两路进线均为主供，母联开关断开，当一路进线断电时，母联合上，来电后断开母联再合上进线开关。
单母线分段也有利于变电站内部检修，检修时可以停掉一段母线，如果是单母线不分段，检修时就要全站停电，利用旁路母线可以不停电，旁路母线只用于电力系统变电站。
5）双母线双母线主要用于发电厂及大型变电站，每路线路都由一个断路器经过两个隔离开关分别接到两条母线上，这样在母线检修时，就可以利用隔离开关将线路倒在一条件母线上。
双母线也有分段与不分段两种，双母线分段再加旁路断路器，接线方式复杂，但检修就非常方便了，停电范围可减少。
2 母线接线1）接线方式a)单母线。
单母线、单母线分段、单母线加旁路和单母线分段加旁路。

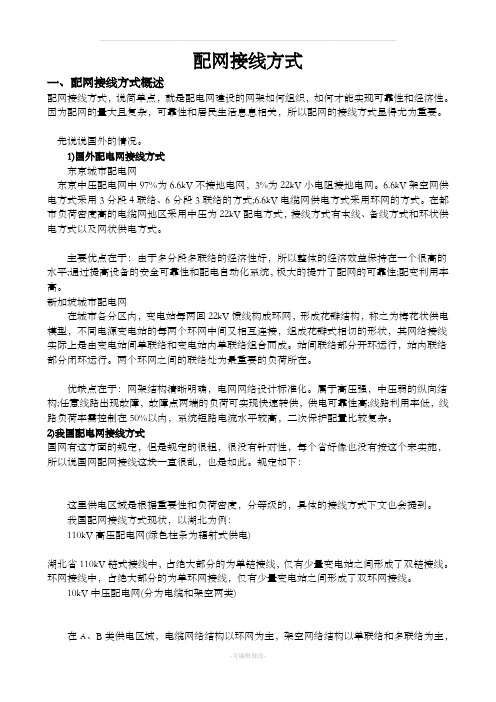

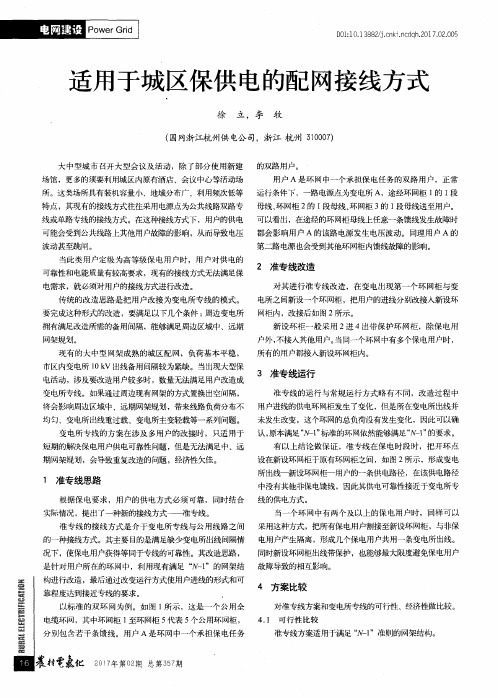

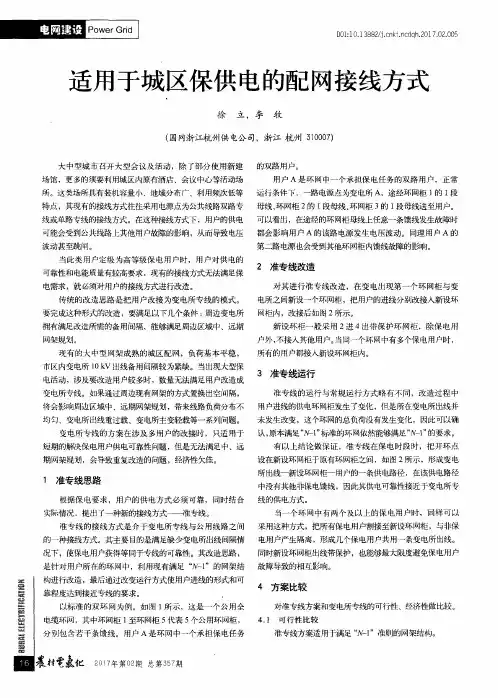

配网接线方式一、配网接线方式概述配网接线方式，说简单点，就是配电网建设的网架如何组织，如何才能实现可靠性和经济性。
因为配网的量大且复杂，可靠性和居民生活息息相关，所以配网的接线方式显得尤为重要。
先说说国外的情况。
1)国外配电网接线方式东京城市配电网东京中压配电网中97%为6.6kV不接地电网，3%为22kV小电阻接地电网。
6.6kV架空网供电方式采用3分段4联络、6分段3联络的方式;6.6kV电缆网供电方式采用环网的方式。
在都市负荷密度高的电缆网地区采用中压为22kV配电方式，接线方式有本线、备线方式和环状供电方式以及网状供电方式。
主要优点在于：由于多分段多联络的经济性好，所以整体的经济效益保持在一个很高的水平;通过提高设备的安全可靠性和配电自动化系统，极大的提升了配网的可靠性;配变利用率高。
新加坡城市配电网在城市各分区内，变电站每两回22kV馈线构成环网，形成花瓣结构，称之为梅花状供电模型，不同电源变电站的每两个环网中间又相互连接，组成花瓣式相切的形状，其网络接线实际上是由变电站间单联络和变电站内单联络组合而成。
站间联络部分开环运行，站内联络部分闭环运行。
两个环网之间的联络处为最重要的负荷所在。
优缺点在于：网架结构清晰明确，电网网络设计标准化。
属于高压强，中压弱的纵向结构;任意线路出现故障，故障点两端的负荷可实现快速转供，供电可靠性高;线路利用率低，线路负荷率需控制在50%以内，系统短路电流水平较高，二次保护配置比较复杂。
2)我国配电网接线方式国网有这方面的规定，但是规定的很粗，很没有针对性，每个省好像也没有按这个来实施，所以说国网配网接线这块一直很乱，也是如此。
规定如下：这里供电区域是根据重要性和负荷密度，分等级的，具体的接线方式下文也会提到。
我国配网接线方式现状，以湖北为例：110kV高压配电网(绿色柱条为辐射式供电)湖北省110kV链式接线中，占绝大部分的为单链接线，仅有少量变电站之间形成了双链接线。

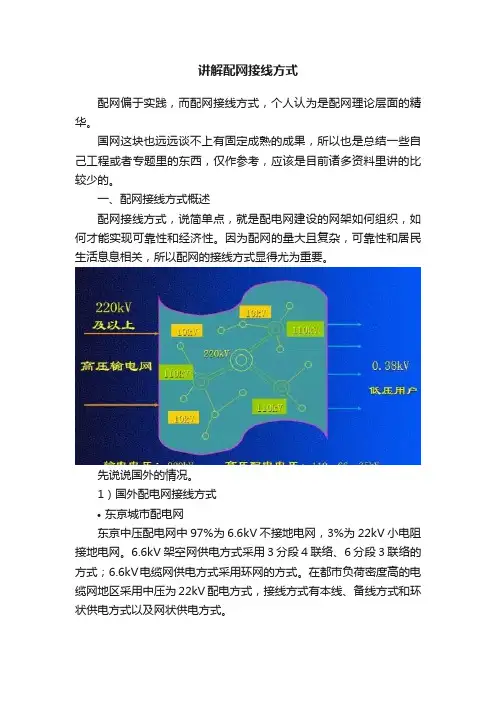

讲解配网接线方式配网偏于实践，而配网接线方式，个人认为是配网理论层面的精华。
国网这块也远远谈不上有固定成熟的成果，所以也是总结一些自己工程或者专题里的东西，仅作参考，应该是目前诸多资料里讲的比较少的。
一、配网接线方式概述配网接线方式，说简单点，就是配电网建设的网架如何组织，如何才能实现可靠性和经济性。
因为配网的量大且复杂，可靠性和居民生活息息相关，所以配网的接线方式显得尤为重要。
先说说国外的情况。
1）国外配电网接线方式•东京城市配电网东京中压配电网中97%为6.6kV不接地电网，3%为22kV小电阻接地电网。
6.6kV架空网供电方式采用3分段4联络、6分段3联络的方式；6.6kV电缆网供电方式采用环网的方式。
在都市负荷密度高的电缆网地区采用中压为22kV配电方式，接线方式有本线、备线方式和环状供电方式以及网状供电方式。
主要优点在于：由于多分段多联络的经济性好，所以整体的经济效益保持在一个很高的水平；通过提高设备的安全可靠性和配电自动化系统，极大的提升了配网的可靠性；配变利用率高。
•新加坡城市配电网在城市各分区内，变电站每两回22kV馈线构成环网，形成花瓣结构，称之为梅花状供电模型，不同电源变电站的每两个环网中间又相互连接，组成花瓣式相切的形状，其网络接线实际上是由变电站间单联络和变电站内单联络组合而成。
站间联络部分开环运行，站内联络部分闭环运行。
两个环网之间的联络处为最重要的负荷所在。
优缺点在于：网架结构清晰明确，电网网络设计标准化。
属于高压强，中压弱的纵向结构；任意线路出现故障，故障点两端的负荷可实现快速转供，供电可靠性高；线路利用率低，线路负荷率需控制在50%以内，系统短路电流水平较高，二次保护配置比较复杂。
2）我国配电网接线方式国网有这方面的规定，但是规定的很粗，很没有针对性，每个省好像也没有按这个来实施，所以说国网配网接线这块一直很乱，也是如此。
规定如下：这里供电区域是根据重要性和负荷密度，分等级的，具体的接线方式下文也会提到。

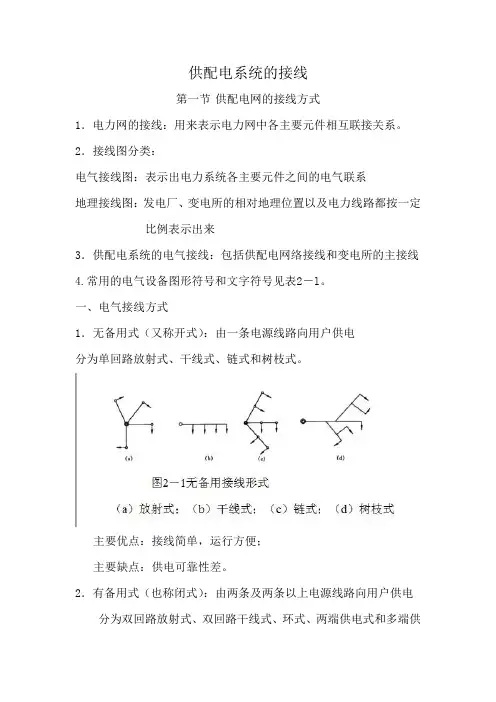

供配电系统的接线第一节供配电网的接线方式1．电力网的接线：用来表示电力网中各主要元件相互联接关系。
2．接线图分类：电气接线图：表示出电力系统各主要元件之间的电气联系地理接线图：发电厂、变电所的相对地理位置以及电力线路都按一定比例表示出来3．供配电系统的电气接线：包括供配电网络接线和变电所的主接线4.常用的电气设备图形符号和文字符号见表2－l。
一、电气接线方式1．无备用式（又称开式）：由一条电源线路向用户供电分为单回路放射式、干线式、链式和树枝式。
主要优点：接线简单，运行方便；主要缺点：供电可靠性差。
2．有备用式（也称闭式）：由两条及两条以上电源线路向用户供电分为双回路放射式、双回路干线式、环式、两端供电式和多端供电式，分别如图2－2所示。
特点:供电可靠性高，适用于对I类负荷供电。
二、配电网接线方式中、低压配电网：接线方式应符合N—1原则（即一回线故障不会造成对用户停电）的可靠性要求。
城市电力网一般采用有备用的接线方式，而且往往根据负荷的大小、分布以及对供电可靠性的不同要求，选取几种方式相结合的混合接线型式，并按电压等级220／60（110）／10kV布局成“强／弱／强”的接线形式。
<一>高压配电网的接线方式1．包括110kV、60kV和35kV的线路和变电所。
2．由于可靠性要求很高，故一般用有备用的接线。
3．采用架空线路时，为两回路；采用电缆线路时可分多回路。
为避免双回路同时故障而使变电所全停，应尽可能在双侧有电源。
运行时两侧电源不并列。
<二>中压配电网的接线方式1.组成：10kV线路、配电所、开闭所、箱式配电所、杆架变压器等2.主要的接线方式：放射式、普通环式、拉手环式、双路放射式、双路拉手环式等五种。
⑴放射式架空线路的放射式结构见图2－6；电缆线路为多回路平行线式，如图2－7所示。
特点：结构简单，投资较小，维护方便⑵普通环式只有一个电源，中压变电站停电，则用户停电。
a.架空线路的普通环式在同一个中压变电站的供电范围内，不同线路的末端或中部连接起来构成环式网络，见图2－8。

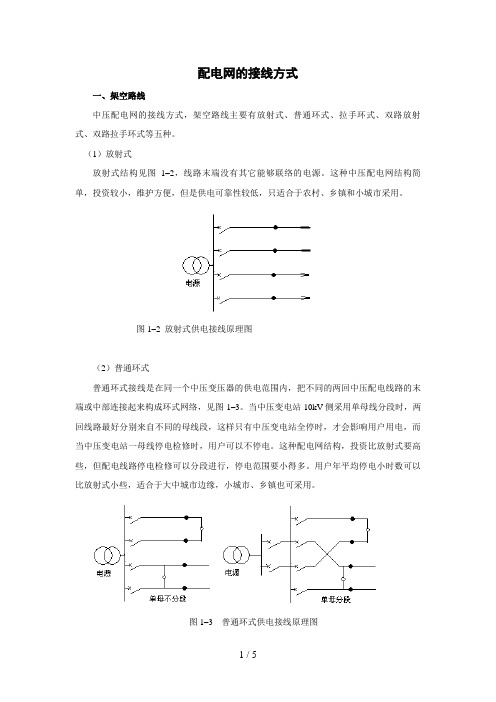

配电网的接线方式一、架空路线中压配电网的接线方式，架空路线主要有放射式、普通环式、拉手环式、双路放射式、双路拉手环式等五种。
（1）放射式放射式结构见图1–2，线路末端没有其它能够联络的电源。
这种中压配电网结构简单，投资较小，维护方便，但是供电可靠性较低，只适合于农村、乡镇和小城市采用。
图1–2 放射式供电接线原理图（2）普通环式普通环式接线是在同一个中压变压器的供电范围内，把不同的两回中压配电线路的末端或中部连接起来构成环式网络，见图1–3。
当中压变电站10kV侧采用单母线分段时，两回线路最好分别来自不同的母线段，这样只有中压变电站全停时，才会影响用户用电，而当中压变电站一母线停电检修时，用户可以不停电。
这种配电网结构，投资比放射式要高些，但配电线路停电检修可以分段进行，停电范围要小得多。
用户年平均停电小时数可以比放射式小些，适合于大中城市边缘，小城市、乡镇也可采用。
图1–3 普通环式供电接线原理图（3）拉手环式拉手环式的结构见图1–4。
它与放射式的不同点在于每个中压变电站的一回主干线都和另一中压变电站的一回主干线接通，形成一个两端都有电源、环式设计、开式运行的主干线，任何一端都可以供给全线负荷。
主干线上由若干分段点（一般是安装油浸、真空、产气、吹气等各种形式的开关）形成的各个分段中的任何一个分段停电时，都可以不影响其它各分段的停电。
因此，配电线路停电检修时，可以分段进行，缩小停电范围，缩短停电时间；中压变电站全停电时，配电线路可以全部改由另一端电源供电，不影响用户用电。
这种接线方式配电线路本身的投资并不一定比普通环式更高，但中压变电站的备用容量要适当增加，以负担其它中压变电站的负荷。
实际经验证明，不管配电网的接线形式如何，一般情况下，中压变电站主变压器都需要留有30%的裕度，而这30%的裕度对拉手环式接线也已够用。
当然，推荐的裕度要更高些，是40%。
拉手环式接线有两种运行方式，一种是各回主干线都在中间断开，由两端分别供电，如图1–4（a）所示。

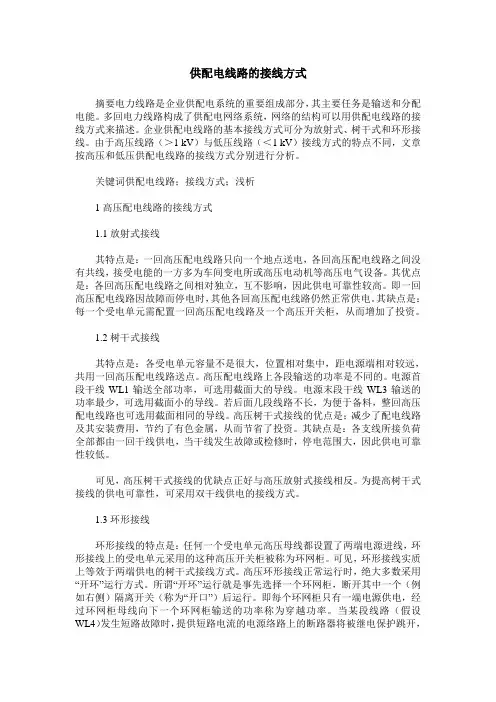

供配电线路的接线方式摘要电力线路是企业供配电系统的重要组成部分，其主要任务是输送和分配电能。
多回电力线路构成了供配电网络系统，网络的结构可以用供配电线路的接线方式来描述。
企业供配电线路的基本接线方式可分为放射式、树干式和环形接线。
由于高压线路（＞1 kV）与低压线路（＜1 kV）接线方式的特点不同，文章按高压和低压供配电线路的接线方式分别进行分析。
关键词供配电线路；接线方式；浅析1高压配电线路的接线方式1.1放射式接线其特点是：一回高压配电线路只向一个地点送电，各回高压配电线路之间没有共线，接受电能的一方多为车间变电所或高压电动机等高压电气设备。
其优点是：各回高压配电线路之间相对独立，互不影响，因此供电可靠性较高。
即一回高压配电线路因故障而停电时，其他各回高压配电线路仍然正常供电。
其缺点是：每一个受电单元需配置一回高压配电线路及一个高压开关柜，从而增加了投资。
1.2树干式接线其特点是：各受电单元容量不是很大，位置相对集中，距电源端相对较远，共用一回高压配电线路送点。
高压配电线路上各段输送的功率是不同的。
电源首段干线WL1输送全部功率，可选用截面大的导线。
电源末段干线WL3输送的功率最少，可选用截面小的导线。
若后面几段线路不长，为便于备料，整回高压配电线路也可选用截面相同的导线。
高压树干式接线的优点是；减少了配电线路及其安装费用，节约了有色金属，从而节省了投资。
其缺点是：各支线所接负荷全部都由一回干线供电，当干线发生故障或检修时，停电范围大，因此供电可靠性较低。
可见，高压树干式接线的优缺点正好与高压放射式接线相反。
为提高树干式接线的供电可靠性，可采用双干线供电的接线方式。
1.3环形接线环形接线的特点是：任何一个受电单元高压母线都设置了两端电源进线，环形接线上的受电单元采用的这种高压开关柜被称为环网柜。
可见，环形接线实质上等效于两端供电的树干式接线方式。
高压环形接线正常运行时，绝大多数采用“开环”运行方式。
