配电⾃动化知识介绍最详细的⼀篇,没有之⼀!配⽹⾃动化概念配电⾃动化是以⼀次⽹架和设备为基础,利⽤计算机及其⽹络技术、通信技术、现代电⼦传感技术,以配电⾃动化系统为核⼼,将配⽹设备的实时、准实时和⾮实时数据进⾏信息整合和集成,实现对配电⽹正常运⾏及事故情况下的监测、保护及控制等。
(内容来源:输配电线路)配电⾃动化系统主要由配电⾃动化主站、配电⾃动化终端及通信通道组成,主站与终端的通信通常采⽤光纤有线、GPRS⽆线等⽅式。
配⽹⾃动化意义通过实施配⽹⾃动化,实现了对配电⽹设备运⾏状态和潮流的实时监控,为配⽹调度集约化、规范化管理提供了有⼒的技术⽀撑。
通过对配⽹故障快速定位/隔离与⾮故障段恢复供电,缩⼩了故障影响范围,加快故障处理速度,减少了故障停电时间,进⼀步提⾼了供电可靠性。
1、专业术语1.1馈线⾃动化是指对配电线路运⾏状态进⾏监测和控制,在故障发⽣后实现快速准确定位和迅速隔离故障区段,恢复⾮故障区域供电。
馈线⾃动化包括主站集中型馈线⾃动化和就地型馈线⾃动化两种⽅式。
1.2主站集中型馈线⾃动化是指配电⾃动化主站与配电⾃动化终端相互通信,由配电⾃动化主站实现对配电线路的故障定位、故障隔离和恢复⾮故障区域供电。
1.3就地型馈线⾃动化是指不依赖与配电⾃动化主站通信,由现场⾃动化开关与终端协同配合实现对配电线路故障的实时检测,就地实现故障快速定位/隔离以及恢复⾮故障区域供电。
按照控制逻辑和动作原理⼜分为电压-时间型馈线⾃动化和电压-电流型馈线⾃动化。
2、配电⾃动化主站配电⾃动化主站是整个配电⽹的监视、控制和管理中⼼,主要完成配电⽹信息的采集、处理与存储,并进⾏综合分析、计算与决策,并与配⽹GIS、配⽹⽣产信息、调度⾃动化和计量⾃动化等系统进⾏信息共享与实时交互,按照功能模块的部署可分为简易型和集成型两种配电⾃动化主站系统。
简易型配电⾃动化主站主要部署基本的平台、SCADA和馈线故障处理模块。
集成型配电⾃动化主站是在简易型配电⾃动化主站系统的基础上,扩充了⽹络拓扑、馈线⾃动化、潮流计算、⽹络重构等电⽹分析应⽤功能。

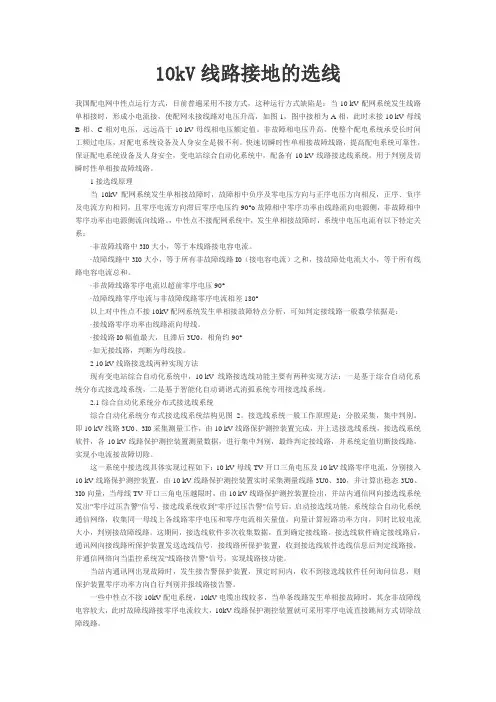

10kV线路接地的选线我国配电网中性点运行方式,目前普遍采用不接方式,这种运行方式缺陷是:当10 kV配网系统发生线路单相接时,形成小电流接,使配网未接线路对电压升高,如图1,图中接相为A相,此时未接10 kV母线B相、C相对电压,远远高于10 kV母线相电压额定值。
非故障相电压升高,使整个配电系统承受长时间工频过电压,对配电系统设备及人身安全是极不利。
快速切瞬时性单相接故障线路,提高配电系统可靠性,保证配电系统设备及人身安全,变电站综合自动化系统中,配备有10 kV线路接选线系统,用于判别及切瞬时性单相接故障线路。
1 接选线原理当10kV配网系统发生单相接故障时,故障相中负序及零电压方向与正序电压方向相反,正序、负序及电流方向相同,且零序电流方向滞后零序电压约90°o故障相中零序功率由线路流向电源侧,非故障相中零序功率由电源侧流向线路。
,中性点不接配网系统中,发生单相接故障时,系统中电压电流有以下特定关系:·非故障线路中3I0大小,等于本线路接电容电流。
·故障线路中3I0大小,等于所有非故障线路I0(接电容电流)之和,接故障处电流大小,等于所有线路电容电流总和。
·非故障线路零序电流以超前零序电压90°·故障线路零序电流与非故障线路零序电流相差180°以上对中性点不接10kV配网系统发生单相接故障特点分析,可知判定接线路一般数学依据是:·接线路零序功率由线路流向母线。
·接线路I0幅值最大,且滞后3U0,相角约90°·如无接线路,判断为母线接。
2 10 kV线路接选线两种实现方法现有变电站综合自动化系统中,10 kV线路接选线功能主要有两种实现方法:一是基于综合自动化系统分布式接选线系统,二是基于智能化自动调谐式消弧系统专用接选线系统。
2.1 综合自动化系统分布式接选线系统综合自动化系统分布式接选线系统结构见图2。
配电自动化及配电终端配置模式1. 配电自动化建设1.1 配电自动化的概念配电自动化以一次网架和设备为基础,以配电自动化系统为核心,以现代电子通信技术及网络技术为手段,实现配电系统的监控、保护和管理的自动化,是提高配电网可靠性水平、实现配电网科学高效管理的重要途径。
配电网自动化是智能电网的重要组成部分,是电网现代化发展的必然趋势,包括配电网运行和生产管理自动化,配电自动化的功能如下图所示。
1.2 配电自动化的结构实现配电网运行监控和保护的系统称为配电自动化系统。
配电自动化系统主要由通信网络、配电自动化主站和配电终端组成,必要时增设配电子站。
(1)配电主站配电自动化主站是配电自动化系统的核心,其主要功能是实现人机互动,进行数据存储/处理,完成故障处理和高级分析应用功能。
按照配电自动化系统最终实现的功能,配电主站有简易型、实用型、标准型、集成型和智能型五种建成模式;按照实时信息接入量,可以建成大型主站、中型主站和小型主站。
不同主站类型供电可靠性分析见表1。
主站建设要坚持实用化原则,充分考虑系统开放性、可靠性、可拓展性和安全性要求。
表1 不同主站类型供电可靠性分析类型功能配置故障处理方式配电网供电可靠性分析简易型故障指示,也可实现故障判断隔离人工现场巡视,也可通过开关之间的时序配合自动化程度较低,可靠性较差实用型基本的配电SCADA功能就地型,由出口断路器/ 重合器与分段器配合减少故障定位时间和恢复供电时间,较简易型有很大提高标准型完整的配电SCADA、FA功能集中型,由FTU、通信网和主/子站共同完成故障切除、恢复供电速度快,较实用模型有所提高集成型网络拓扑、状态估计、潮流分析、负荷预测、无功优化等集中型,由FTU、通信网和主/子站共同完成实现配电网的综合运行和管理,可靠性同标准型智能型配网自愈,配电网经济优化运行集中型加智能分布型,由主/子站、FTU和通信网共同完成通过故障模拟、故障后网络自愈等功能,大大提高了网络抗打击能力和供电可靠性(2)配电子站配电子站作为配电自动化系统的选配部分,其功能是作为通信网络的中间层,优化系统结构、减轻主站数据处理负担、提高信息传输效率。

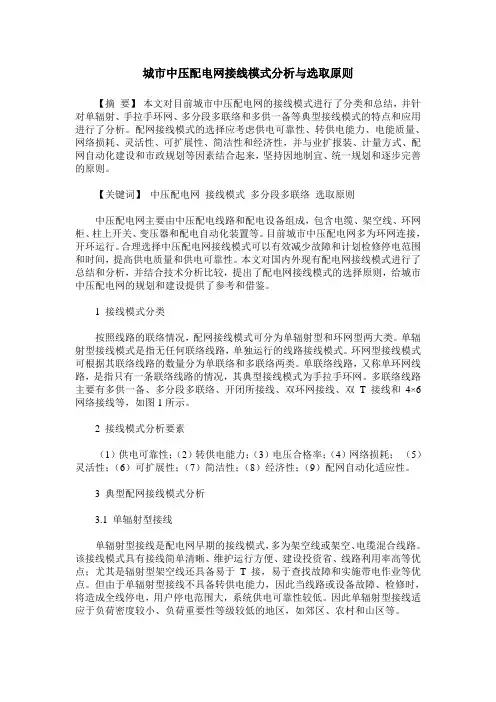

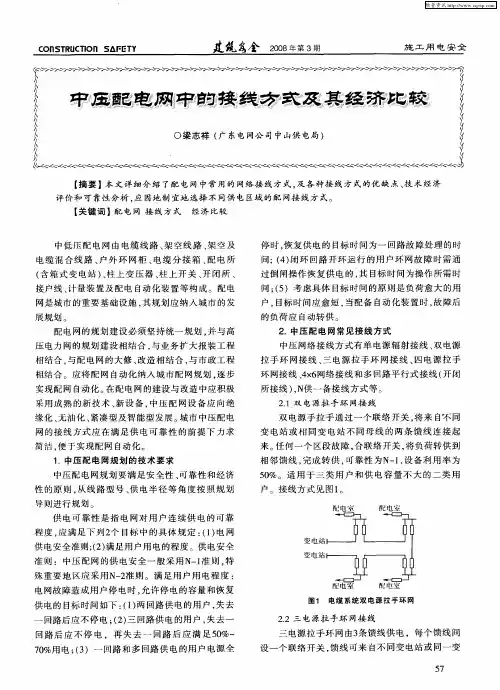

城市中压配电网接线模式分析与选取原则【摘要】本文对目前城市中压配电网的接线模式进行了分类和总结,并针对单辐射、手拉手环网、多分段多联络和多供一备等典型接线模式的特点和应用进行了分析。
配网接线模式的选择应考虑供电可靠性、转供电能力、电能质量、网络损耗、灵活性、可扩展性、简洁性和经济性,并与业扩报装、计量方式、配网自动化建设和市政规划等因素结合起来,坚持因地制宜、统一规划和逐步完善的原则。
【关键词】中压配电网接线模式多分段多联络选取原则中压配电网主要由中压配电线路和配电设备组成,包含电缆、架空线、环网柜、柱上开关、变压器和配电自动化装置等。
目前城市中压配电网多为环网连接,开环运行。
合理选择中压配电网接线模式可以有效减少故障和计划检修停电范围和时间,提高供电质量和供电可靠性。
本文对国内外现有配电网接线模式进行了总结和分析,并结合技术分析比较,提出了配电网接线模式的选择原则,给城市中压配电网的规划和建设提供了参考和借鉴。
1 接线模式分类按照线路的联络情况,配网接线模式可分为单辐射型和环网型两大类。
单辐射型接线模式是指无任何联络线路,单独运行的线路接线模式。
环网型接线模式可根据其联络线路的数量分为单联络和多联络两类。
单联络线路,又称单环网线路,是指只有一条联络线路的情况,其典型接线模式为手拉手环网。
多联络线路主要有多供一备、多分段多联络、开闭所接线、双环网接线、双T接线和4×6网络接线等,如图1所示。
2 接线模式分析要素(1)供电可靠性;(2)转供电能力;(3)电压合格率;(4)网络损耗;(5)灵活性;(6)可扩展性;(7)简洁性;(8)经济性;(9)配网自动化适应性。
3 典型配网接线模式分析3.1 单辐射型接线单辐射型接线是配电网早期的接线模式,多为架空线或架空、电缆混合线路。
该接线模式具有接线简单清晰、维护运行方便、建设投资省、线路利用率高等优点;尤其是辐射型架空线还具备易于T接,易于查找故障和实施带电作业等优点。
10kV配电网馈线自动化系统控制技术分析及应用葛树国,沈家新(佛山市顺德电力设计院有限公司,广东佛山 528300) 摘 要:本文介绍了10kV 配电网馈线自动化系统的控制方式及应用,馈线自动化的典型控制技术方案,着重对馈线自动化控制技术方式进行了分析比较,对就地式馈线自动化重合器方式、智能分布式控制方式,以及主站监控式、子站监控式的集中式馈线自动化作了详细的论述,总结了各种馈线自动化技术方案在不同供电区域的应用。
关键词:馈线自动化;控制技术;控制方式;就地控制;远方控制;分布式智能控制 中图分类号:T M 246+.5 文献标识码:A 文章编号:1006—7981(2012)15—0096—03 馈线自动化控制是指在正常情况下,远方实时监控馈线分段开关与联络开关,并实现线路开关的远方合闸和分闸操作,在故障时获取故障记录,并自动判别和隔离馈线故障区段以及恢复对非故障区域供电。
1 馈线自动化的控制方式及功能1.1 控制方式馈线自动化[1]的控制方式分为远方控制和就地控制,这与配电网中可控设备(主要是开关设备)的功能有关。
如果开关设备是电动负荷开关,并有通信设备,那就可以实现远方控制分闸或合闸;如果开关设备是重合器、分段器、重合分段器,它们的分闸或合闸是由这些设备被设定的自身功能所控制,这称为就地控制。
远方控制又可分为集中式和分散式两类。
所谓集中式,是指由SC ADA 系统根据从F TU 获得的信息,经过判断作出控制,亦称为主从式;分散式是指FT U 向馈线中相关的开关控制设备发出信息,各控制器根据收到的信息综合判断后实施对所控开关设备的控制。
1.2 控制功能运行状态监控[2]:监控内容主要包括所有被监控的线路(包括主干线和各支路)的电压、电流、有功功率、无功功率、功率因数、电能量等电气参数。
能够实时显示配电网络的运行工况:实时监视10kV 线路分段开关、联络开关等设备运行状态;线路分段开关和联络开关的遥控;通过运行状态的监测,可以实现远动或者三遥(遥信、遥测、遥控)的功能。

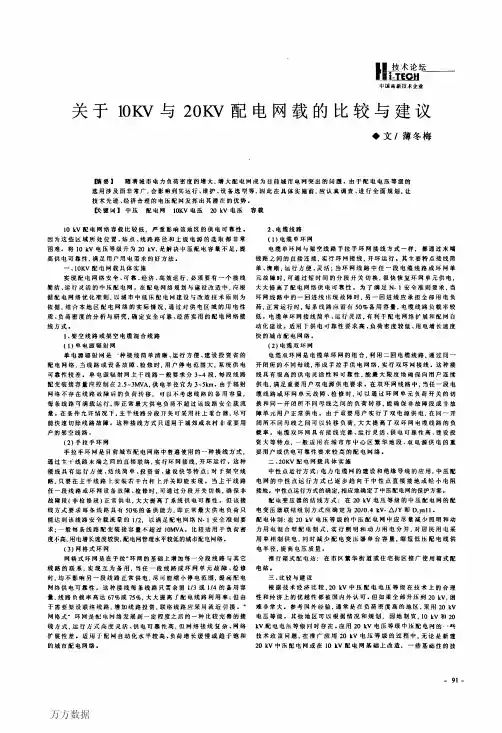

10kV配电网线路网架规划分析摘要:文章首先分析配电网网架规划标准,对几种典型配网网络结线方式进行分析,最后对10kV配网规划建设的提出建议,希望能够对配网运行起到积极的参考作用。
关键词:配电网;网架规划;结线方式;网架结构引言配电网是电力系统的重要组成部分,配电网网架起着输送电能的关键作用,科学合理的网架结构不仅能提高系统运行的经济性和可靠性,满足用户日益增长的负荷需求,保证供电质量,还能为配电网运营商节省大量的投资、运行和维护费用。
随着城市发展,用电负荷不断增长、配电线路逐步延伸,为了避免出现界线重叠、线路迂回,科学、合理地处理配电网建设中用地和空间之间日益突出的矛盾,以“网格”为单位开展配电网目标网架规划,更好地指导配电网规划实施、强化目标网架引领、推进现代化配电网的建设。
1 配电网网架规划标准1.1配电网结构配电网规划的设计应以安全可靠、运行方便的结构为最终目的。
应该重点关注每回 10kV线路主干线上的分段合理性,以及分段设置合理。
充分考虑各段环网之间供电可靠性及转供电能力。
10kV线路的电压在保证可靠性足够的前提下,线路上的结构其实可以相对的做简单一些。
如可以减少一些支路,同时支路上的一些配电站、开关站、电缆分接箱、等并到线路主干上来。
如果线路可靠性不够时,应该通过加强配电网的结构来增强供电可靠,线路上增设自动化分段开关,如架空线路改造为电缆供电,增设线路环网。
配电网电缆供电方式按照地区供电分区要求采用的环网结构开环或者N供一备的供电方式。
每条10kV 线可在适当的位置根据报装需求来设置对应的开关箱、分接箱等,一般来说每一个配电房开关站、电缆分接箱接入的的容量一般不要超过3000kVA。
中压架空线网供电方式一般采用多分段多联络的供电方式。
每回架空线应在合理的位置设置分段,分段数量不宜大于6,分段容量一般不应超过 3000 千伏安;联络数不应超过3。
1.2开关站、配电站10kV 配网线路上的配电站宜采用小容量、密布点、短半径的原则规划,配电变压器应布置在负荷中心。
10kV 配电网环网供电城乡电网改造工程已基本完成,通过改造,使整体电网的供电能力大大提高,降低了电能损失,提高了供电质量和可靠性,今后保证可靠供电、增加电量销售是电力企业十分关注的话题。
要想增加供电量,首先就要保证供电的可靠性及减少停电范围和时间,例如我们九三供电区的两大龙头企业-- 九三油脂厂、丰缘面粉厂,如果线路突然跳闸,那么是否能转由其它线路供电,以减少用户的经济损失,保证我们的供电量呢?为达到此目的,可采用环网供电方式进行供电。
1环网供电的实施原则把两条线路组成一条手拉手环网,对每条线路进行分段设置控制开关,线路的连接点设置联络开关,利用设备的延时进行停电区间的负荷转换。
当供电线路的某一区发生故障时,配电系统具备自动隔离故障区段、自动恢复非故障区段的供电能力,从而达到缩小停电范围和减少用户停电时间、提高对用户供电可靠性的目的。
(1)线路选择和设计首先应当具备互带能力。
(2)通过实施线路分段原则,缩小个别用户或线路故障带来的整体停电,通过合理的线路分段数量和设置合理分段点,使用户享有尽可能高的供电可靠性。
(3)干线的分段原则:①负荷均等原则;②线路长度均等原则;③用户数量均等原则中符合具体应用条件的原则执行。
(4)选择设备具备满足当线路故障时,能自动隔离故障区段、自动恢复非故障区段的供电功能。
( 5 )选择设备应当满足配电网自动化升级的要求,从而能够实现配电网设备运行工况的远方监视和监测及与系统配合完成网络重构和负荷转带等功能。
(6)负荷较重的分支线路尽量布置分段分支开关,以保证隔离分支故障,保证主干线畅通。
(7)联络开关按合理的位置布置。
2环网供电的技术特点( 1 )具备就地保护功能:从配网技术发展的角度看,随着电网改造逐步实现无油化、绝缘化,一年内线路故障发生的几率相对较少,由此提出了配电自动化设备与系统的配合采用了这样一种设想,即利用设备的智能化功能,就地保护将故障隔离,利用系统的集中管理功能完成负荷转移、优化等高级功能,从而大大提高了设备利用率,并从技术层面避免了10kV 复杂配电网络依赖集中保护而带来的供电不可靠,顺应了当今技术发展采用就地保护的趋势。
配电网自动化系统的 10kV线路继电保护整定计算摘要:针对配电网自动化系统的线路进行分析,其具体要涉及到三个或三个以上的开关保护整定,如果每个开关都对一级保护进行设置,将会存在由于保护时限紧张而无法配合的问题。
常规10KV线路的两段式过流保护在时限方面无法使配电网自动化线路的多级开关保护时限配合要求得到满足,对此需要采取分级整定的方法对配电网多个开关,按照其具体保护安装位置和接带负荷性质进行划分,从而形成三级整定模式。
本文针对配电网自动化系统的10KV线路继电保护整定计算进行分析,介绍了常规10KV线路继电保护的整定方案,探讨了配电网自动化系统的10KV线路保护整定,并针对其继电保护整定计算流程进行具体阐述,希望能够为相关研究人员起到一些参考和借鉴。
关键词:配电网自动化系统;10KV线路;继电保护;整定计算配电网自动化系统可以有效实现配电网运行期间的自动化监视和控制,同时还能够实时监控配电网,对故障问题进行自动隔离,并及时恢复供电。
针对自动化系统而言,其可以自动隔离故障和恢复供电,因此在线路有故障问题发生时,系统能够对故障进行自动定位,并将其两侧开关及时断开,从而使故障区得到隔离,对非故障区的供电进行恢复。
对比传统人工的故障查找和修复方式,配电网自动化系统的建立,可以使停电范围得到缩小,使停电时间得到减少,从而有效保证供电可靠性。
随着社会经济的持续发展,对供电可靠性也提出了更高要求,这需要对配电网有效开展继电保护工作。
而配电网线路在保护配置和定值等方面的设置,对继电保护动作的性能具有重要影响,因此相关工作人员需要通过运用配电网自动化系统来合理制定10KV线路的保护整定方案,使配电网的供电质量得到有效提高。
一、常规10KV线路继电保护整定方案针对10KV线路继电保护进行分析,其常规继电保护整定方案具体如下。
(一)配电网结构随着我国电力事业的快速发展,配电网结构也逐渐变得更加复杂,其由传统的单一辐射型结构,逐渐向多分段多联络的网格化结构进行转变。
阐述配电网自动化(DA)技术的三种模式从2008年开始,中山供电局统筹配电网规划、建设和改造工作,按照“三分”原则(配电网络结构“分区”、配电网络结构“分层”、公用线路和用户设备管理“分界”)对配电网架构进行调整和优化。
解决了10kV电网结构较为薄弱、转供能力差、环网结构不合理等问题,形成了较为简单合理的环网结构,大幅提高了配网线路的环网率,为配网自动化(DA)的顺利实施奠定基础。
1 主站集中型DA模式(基于光纤通信方式)主站集中型DA是馈线自动化普遍采用的模式,在配电房或环网箱安装配电终端,并建设可靠有效的通信网络将配电终端与主站系统相连,通过信息收集和遥控命令由主站系统集中进行故障判别和隔离。
1.1 应用介绍中山供电局在中心城区使用光纤通信方式建设三遥配电终端,实现“三遥+故障隔离”功能。
主站集中型DA采用“主站—终端”的两层结构,在就近的变电站使用通信子站汇聚各配电终端的光纤通道,以减少重复投资;同时配网主站系统与主网EMS系统实现互联,通过数据转发方式获取变电站内开关位置及保护信息。
当线路发生故障时,各终端设备检测到馈线有故障电流,集中上传到主站,由主站系统根据故障信息、拓扑结构,结合变电站的保护动作、开关跳闸信息,综合分析并确定故障类型和故障区段。
主站集中型DA可以闭环或者开环运行,当采用闭环运行方式时,由主站系统根据最优处理方案直接发遥控命令进行故障隔离和恢复非故障区段供电,从而减小停电面积和缩短停电时间;当采用开环运行方式时,主站系统仅提供一个以上的处理方案供调度员参考,辅助调度员进行决策和遥控操作,达到快速隔离故障和恢复供电的目的。
1.2 故障处理分析2 架空线路就地型DA模式(基于重合器-分段器)基于重合器-分段器的就地型DA是通过开关设备的相互配合来实现线路故障的自动隔离和恢复供电,其模式通常有三种:重合器与重合器配合模式、重合器与电压-时间型分段器配合模式以及重合器与过流脉冲计数型分段器配合模式。
Electric Drive and Power电气传动与电力0 引言国际上有很多的经济发达地区创造了标准化配电网的接线模式,完成了他们自己的配电网的合环运行,如有众所周知的巴黎“手拉手”以及新加坡“梅花瓣”。
我们的电网运行部门也逐步尝试10kV配电网的合环运行。
不过,由于经济社会有着越来越高的对供电的可靠持续性和电能质量方面的要求,再加上我们城市的配电网所具有的供电结构的日新月异,现在我国的10kV配电网大部分还是使用“闭环设计,开环运行”的操作。
因此,探讨10kV配电网合环运行方法可为我国进一步深化应用10kV配电环网运行具有一定的贡献性。
1 10kV配电网合环运行状况以及意义1.1 10kV配电网合环运行状况当整个电网准备停电进行检修时,这种模式能够通过闭合联络开关、关闭馈线开关等操作在一段时间内不间断的给所辖用户供给电力,并且利用这不停电的合环运行来转移负荷。
虽然我国的10kV配电网存在多种接线模式,但合环运行是10kV配电环网运行的大势所趋。
不过当电网发生故障会由于不能够对重要的客户合环转供,然后在短时间内发生因为停电倒闸的停止供电,所以我们对10kV配电网的合环运行方法进行探讨是非常必要的。
1.2 10kV配电网合环运行的价值与意义假如必须要切断存在于整个电路里的电流,或者用停止供电再重新送电的方法进行线路的检修工作,那么反复多次以后出现的情况就是损毁电网设备的综合性能。
另外企业最终所获得的收益也会由于经常性线路停电情况的发生有所损耗。
而中压配电网的合环运行则会对经常性停止供电的情况起很大作用,并且能够使停止供电的总次数有所下降。
对于各个地区存在的10kV电网,假如是先合环运行再去将电路里的断路器断掉,那么停电的总时间将显著下降,同时还可对特定的停电次数进行有效控制。
所以,目前这个时候10kV配电网电力活动的合环运行是不能缺乏的,构成整个供电体系的核心与关键是合环运行了。
10kV配电网的合环运行对多余的电网负荷转移有意想不到的成效,对于整体性的电网损耗也进行了全方位的降低。
10kV配电网中性点接地方式探讨【摘要】配电网中性点接地运行方式因为直接影响到10kV配电网的正常运行,所以对于城市日常用电来说具有重要的意义。
本文就10kV配电网中性点接地方式进行了探讨,详细分析了几种常用的接地方式并进行了比较,从而给出了10kV配电网中性点接地方式的选择原则。
【关键词】10kV配电网;中性点;接地方式0 前言电力系统中性点接地方式是一个涉及电力系统许多方面的综合性技术课题,它不仅涉及到电网本身的安全可靠性、过电压绝缘水平的选择,而且对通讯干扰、人身安全有重要影响。
过去我国10kV配电网主要采用中性点不接地和经消弧线圈接地方式,20世纪80年代中后期为适应城区电网的迅速发展,特别是电缆的大量使用后,出现了l0kV配电网中性点经低电阻接地方式。
当然,每一种中性点接地方式各有其特点和优缺点,因此,若想发挥出每一种中性点接地方式最大的用处,就要因地制宜地确定配电网中性点接地方式。
1 各种配电网常用的接地方式的单相接地故障分析1.1 中性点不接地中性点不接地系统C相不完全接地故障的电路图和矢量图如图1所示。
图1 中性点不接地系统C相不完全接地故障C相经过过渡电阻Rd接地,各相对地电压由下式表示:分析式(5)可知,当Rd变化时,矢量UNd始端的轨迹是以接地相的相电压UC为直径的位于其顺时针一侧的半圆,如图1(b)所示。
1.2 中性点经消弧线圈接地中性点经消弧线圈接地系统C相不完全接地故障电路图如图2所示。
显然在此系统中,式(2)将变为:分析式(9)可知,当Rd变化时,可分3种情况讨论:(1)欠补偿。
矢量UNd始端的轨迹是以接地相的相电压Uc为直径的位于其顺时针一侧的半圆,跟中性点不接地系统完全一样。
(2)全补偿。
矢量UNd始端固定在点C,此时C′等于0。
(3)过补偿。
矢量UNd始端的轨迹是以接地相电压Uc为直径的位于其逆时针一侧的半圆,与中性点不接地系统相位相反。
1.3 中性点经电阻接地中性点经电阻接地系统只是将图2的消弧线圈换成电阻R,显然式(6)将变为:当发生C相不完全接地故障时,随着Rd的变化,矢量UNd始端的轨迹是以接地相的相电压Uc为直径的位于其顺时针一侧的半圆,当Rd为无穷大时,系统对称运行,无接地现象;当Rd=0时,系统处于金属性单相接地状态,流入接地点的电流为电阻电流和系统对地电容电流之和。
中压配电网10kV接线方式及配电自动化摘要:配电网改造和配电网自动化系统建设的目的在于提高配电网的可靠性。
配电网接线方式的选择是高水平配电自动化系统的前提和重要基础。
该文从现实角度出发,探讨了几种适合我国实际的配电网架接线方式及它们的优缺点,在此基础上着重介绍了如何实施配电网自动化。
关键词:配电网位于电力系统的末端,直接与用户相连,整个电力系统对用户的供电能力和供电质量最终都必须通过它来实现和保障。
中压配电网的规划、改造和建设已成为电力发展的一项十分重要的基础工程,其中电网接线方式的选择是一个十分重要的问题。
不同的城市电网,负荷密度、地理环境、配电变电站的保护方式、配电网的接地方式等是不同的,因此配电网的接线方式及自动化的实施应因地制宜、各具特点。
本文介绍了配电网的接线设计原则和配电自动化的实施原则,并针对几种典型接线方式探讨了配电自动化的实施。
1 配电网接线方式设计原则目前正在进行的城市电网建设改造工程,和即将实施的配电系统自动化建设工程,都要求对配电网的接线方式进行规划设计,特别是配电系统自动化对一次系统接线方式的依赖性很强,它决定了配电系统自动化的故障处理方式。
因此,配电网的接线方式必须和配电系统自动化规划紧密结合,一次系统接线方式必须满足配电系统自动化的要求。
配电网接线方式设计应遵循以下原则:•便于运行及维护检修;•优化网架结构、降低线损;•保证经济、安全运行;节约设备和材料,投资合理;•适应配电自动化的需要;•有利于提高供电可靠性和电压质量;•灵活地适应系统各种可能的运行方式。
2 配电自动化的实施原则注重投入产出。
首先是先进性与实用性的综合考虑。
先进,即功能先进,设备满足使用要求、符合发展趋势、不落后;实用,对做好工作有较大帮助,对提高管理水平有较大意义,不搞“花架子”。
此外,还要注意不同的地区要采用不同的模式,如负荷密集程度、负荷重要性、经济发达程度、发展趋势、售电收入等。
合理的网架基础。
它包括多供电途径的环状网(或网格状网)开环运行,合理的设备容量和采用可靠的开关设备,灵活的运行方式,恰当分段、恰当联络,负荷密集区和重要区域设开闭所,以及合理的控制和管理权限划分。
统一规划、分步实施。
系统规模较大,必须认真规划,盲目上马会导致“推倒重来”的风险,规划负荷发展趋势,规划体现高的投入产出,规划反映不同地区的差异,首先实施网架基础好,经济、社会效益明显的区域,首先实施条件成熟,经济、社会效益明显的功能。
3 中压配电网接线方式比较和自动化的实施3.1 架空线路的接线方式单电源辐射式接线。
单电源辐射网是一种接线简单清晰、运行方便、建设投资较少的配电网络,当线路或设备故障、检修时,用户停电范围大,系统供电可靠性较差。
单电源辐射网主干线路一般要求分3~4段,每段线路配变装接容量应控制在2.5~3 MVA,供电半径宜为3~5 km,如图1所示。
由于辐射网络不存在线路故障后的负荷转移,可以不考虑线路的备用容量,每条线路可满载运行,即正常最大供电负荷不超过该线路安全载流量。
图1 单电源辐射式接线这种接线方式在实施配电自动化时可采用重合器、分段器如图2所示,达到自动隔离和恢复供电要求,故障段指示器需接入重合器经变电站RTU系统,传至调度端,可判断故障段。
图2 重合器和分段器配合辐射网供电图2中DL为变电站开关,L为配电室环网负荷开关,对于这种辐射网络结构可在变电站出线断路器基础上,增装一台重合器(提供二次重合功能)与多台分段器配合的方式,线路故障时由重合器切断短路电流,既可解决重合器与分段器的配合需要,同时减少近区短路对主变的冲击次数,缩短开关检修周期。
由于该系统存在一次故障全部跳闸无故障段的供电可靠性的缺点,而且恢复非故障线路的时间较长,因此主要在市郊使用。
“手拉手”环网是目前城镇配电网络中普遍使用的一种接线方式,通过主干线路末端之间的直接联络,实行环网接线,开环运行,从而大大提高了供电可靠性如图3所示。
这种接线具有运行方便、结线简单、投资省、建设快等特点,但该接线方式要求每条线路具有50%的备供能力,即正常最大供电负荷只能达到该线路安全载流量的1/2,以满足配电网络N-1安全准则要求;一般每条线路配变装接容量不超过10 MVA。
图3 “手拉手”环网接线在负荷密度不够集中、投资资金有限的条件下,对环网架空线路可采用重合器和电流式分段器配合实现配网线路环网自动化供电,如图4所示,它能迅速可靠隔离故障和转移负荷,操作简单,运行稳定,是提高电网供电可靠性的经济有效的技术手段。
图4 重合器、分段器配合环网供电假设:ST1、ST2重合一次,重合间隔为T1。
S1检测双侧电压,任一侧失压,延时为T2合闸,不重合,其过电流动作比ST1、ST2快。
L1、L2测到电流越限,由电流过零计数1次分闸,或检测到电源侧失压,延时T3(T1 < T2 < T3)分闸,不重合。
当故障发生在K1处:出线断路器检测到故障电流断开,如果是瞬时性故障,ST1重合成功,线路恢复供电;如果是永久性故障,ST1重合不成功再次开断闭锁,L1检测到失压T3分闸,故障被隔离;联络重合器S1检测到失压T2后合闸,转移供电成功。
当故障发生在K2处:出线断路器检测到故障电流断开,L1检测到电流越限,在电流过零时计数1次分闸,ST1重合成功。
S1检测到失压后延时T2合闸,如果是瞬时性故障,S1合闸成功;如果是永久性故障,S1检测到故障电流,开断动作较ST2快,ST1断开,ST2不动作;L2同样检测到越限电流,但随后电流未过零,不计数,所以不分闸。
3.2 电缆的接线方式电缆单环网与架空线路“手拉手”环网接线方式一样,都通过末端线路之间的直接连接,实现环网接线,开环运行如图5所示。
其主要特点是接线简单、清晰,运行方便、灵活,当环网线路中任一段电缆线路或环网单元故障时,单元供电,大大提高了配电网络供电可靠性。
为了满足N-1安全准则要求,当环网线路中可通过短时间的分段开关切换,很快恢复环网的一回进线出现故障时,另一回进线应承担全部用电负荷,正常运行时,每条线路应留有50%备用容量,电缆线路负载率较低。
图5 电缆单环网电缆单环网接线简单、运行灵活,有利于配电网络扩展和配网自动化建设。
适用于供电可靠性要求高、负荷密度较低、用电增长速度快的城市(镇)配电网络。
电缆双环网是电缆单环网的组合,利用二回电缆线路,可解决单环网供电方式中因电缆、变压器及低压设备故障造成的较大面积停电问题,如图6所示。
#1变压器和#2变压器在正常情况下各带50%的负荷,且分别接在两个不同的电源系统中。
这种接线具有很高的供电灵活性和可靠性,能最大限度地确保向用户连续供电,满足重要用户双电源供电要求。
在双环网线路中,当任一段电缆线路或环网单元发生故障或检修时,低压母联合上,可保障用户不间断供电。
图6 电缆双环网电缆双环网具有接线完善、运行灵活、供电可靠性高、但投资比单环网增加一倍,一般适用在城市(镇)市中心区繁华地段、双电源供电的重要用户或供电可靠性要求较高的配电网络。
双电源双T形接线,此接线方式10 kV系统运行灵活,操作简单,如图7所示。
由于双电源是通过断路器而不是刀开关接至变压器高压侧,单个分配电站的运行方式改变,不会影响整个10 kV线路的运行。
10 kV系统因是两个电源,有备用线路,能够保证不间断供电。
但变压器及低压系统无备用电源,不能保障供电的可靠性。
此种接线方式尽量地减少了电缆的使用量,减少了投资。
图7 双电源双T接线双电源双T形两变压器接线,这种接线方式既有T形接线的优点,节省电力电缆的用量,运行方式灵活,又可使变压器和低压配电系统有备用,是一种高可靠性的接线方式如图8所示。
图8 双电源双T形两变压器接线针对上述几种电缆接线方式有2种较好的实施配电网自动化方案。
环网电缆配电网络中采用重合器、配合环网柜实现配电网自动化。
它以分散的环网柜结合箱变构成环形电缆配电网络,替代了建设集中的配电站,节省了占地面积。
但要注意箱变的高压熔丝保护和环网柜的限流熔断器必须相互配合。
这种方案适合旧城区的改造,可以尽可能地利用原有的线路和设备。
配电网络中利用环网柜加装FTU,并设置配电网自动化系统,环网柜可以是户外式也可以是户内式。
环网柜一般有2路出线和2路进线分别接入环网柜两侧,数个环网柜连成1个供电环网。
在各个环网的FTU通过通道(一般是光纤)与配电网自动化系统相连。
网络出现故障时,主站系统根据FTU送来的信息通过软件运算,遥控环网柜的负荷开关,达到故障定位、隔离和恢复供电的目的。
能在很短的时间内隔离、恢复非故障段的供电。
这种方案适合新城区的规划。
方案(1)与传统开闭所环网结构的比较分析。
10 kV环网柜组成的电缆环网结构,如图9所示。
传统开闭所环网结构,如图10所示。
从两图中可以看出,由环网柜组成的电缆环网与传统开闭所组成的电缆环网在城市电网改造,实施配电网自动化方面有许多优点。
由图9、图10可以看出,两路电源正常方式各供给3个环网柜,其出线可达到6~24回,相当于两个传统开闭所(一个传统开闭所出线在12回左右)。
两路电源构成“手拉手”环网完全满足开闭所专供负荷专供负荷的功能,而且出线更加分散,至用户的电缆长度大大缩短。
图9 环网柜组成的环网结构图10 传统开闭所环网结构如图9、10所示,环网柜每个区段控制1~4路出线,停电几率小;开闭所每个区段控制7路,停电几率大;同时因环网柜分布分散,故障时停电面积小从而查找故障快、检修时间短,故停电时用户较少,大大提高了供电可靠性。
环网柜构成的电缆环网接线方式灵活,可根据用户发展的需要随时插入环网柜,而且可以灵活地接入电源,而传统的开闭所受建设规模限制,不易扩建。
4 结束语本文针对配电网的典型接线方式探讨了实用的配电网自动化实施方案。
不同的配电网结构,其接线方式是不同的,相应的配电自动化的实施也是不同的,要建设好配电自动化,首先应规划好网络结构,在此基础上选择实用的配电自动化模式,这样才会提高配电网供电可靠性和配电网运行管理水平,收到好的效果。
