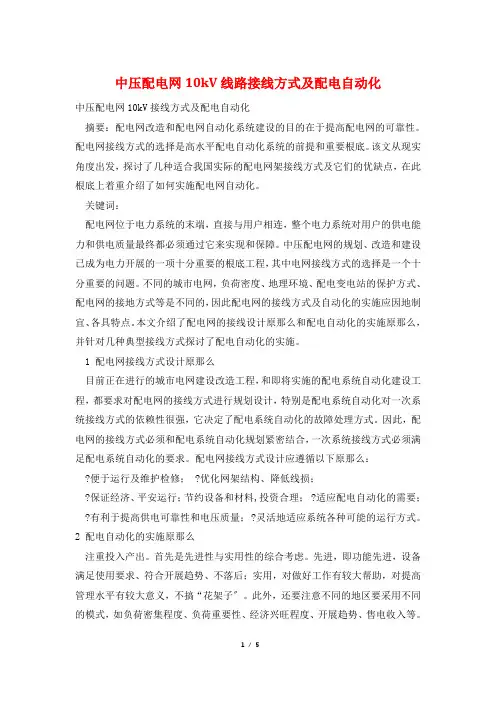

中压配电网10kV线路接线方式及配电自动化中压配电网10kV接线方式及配电自动化摘要:配电网改造和配电网自动化系统建设的目的在于提高配电网的可靠性。
配电网接线方式的选择是高水平配电自动化系统的前提和重要根底。
该文从现实角度出发,探讨了几种适合我国实际的配电网架接线方式及它们的优缺点,在此根底上着重介绍了如何实施配电网自动化。
关键词:配电网位于电力系统的末端,直接与用户相连,整个电力系统对用户的供电能力和供电质量最终都必须通过它来实现和保障。
中压配电网的规划、改造和建设已成为电力开展的一项十分重要的根底工程,其中电网接线方式的选择是一个十分重要的问题。
不同的城市电网,负荷密度、地理环境、配电变电站的保护方式、配电网的接地方式等是不同的,因此配电网的接线方式及自动化的实施应因地制宜、各具特点。
本文介绍了配电网的接线设计原那么和配电自动化的实施原那么,并针对几种典型接线方式探讨了配电自动化的实施。
1 配电网接线方式设计原那么目前正在进行的城市电网建设改造工程,和即将实施的配电系统自动化建设工程,都要求对配电网的接线方式进行规划设计,特别是配电系统自动化对一次系统接线方式的依赖性很强,它决定了配电系统自动化的故障处理方式。
因此,配电网的接线方式必须和配电系统自动化规划紧密结合,一次系统接线方式必须满足配电系统自动化的要求。
配电网接线方式设计应遵循以下原那么:?便于运行及维护检修; ?优化网架结构、降低线损;?保证经济、平安运行;节约设备和材料,投资合理; ?适应配电自动化的需要; ?有利于提高供电可靠性和电压质量; ?灵活地适应系统各种可能的运行方式。
2 配电自动化的实施原那么注重投入产出。
首先是先进性与实用性的综合考虑。
先进,即功能先进,设备满足使用要求、符合开展趋势、不落后;实用,对做好工作有较大帮助,对提高管理水平有较大意义,不搞“花架子〞。
此外,还要注意不同的地区要采用不同的模式,如负荷密集程度、负荷重要性、经济兴旺程度、开展趋势、售电收入等。
2.国内目前中压配电网典型接线国内中压电缆网的典型接线方式主要有单射式、双射式、单环式、双环式、N供一备5种类型,其特点、适用范围和接线示意图如下文所述。
2.1单射式特点:自一个变电站、或一个开关站的一条中压母线引出一回线路,形成单射式接线方式。
该接线方式不满足“N-1”要求,但主干线正常运行时的负载率可达到100%。
有条件或必要时,可过渡到单环网或N供一备等接线方式。
适用范围:城区内一般不采用该接线方式,其他区域根据实际情况采用,但随着网络逐步加强,该接线方式可逐步发展为单环式接线。
图4 单射式2.2双射式特点:自一个变电站、或一个开关站的不同中压母线引出双回线路,形成双射接线方式;或自同一供电区域不同方向的两个变电站(或两个开关站)、或同一供电区域一个变电站和一个开闭所的任一段母线引出双回线路,形成双射接线方式。
该接线方式不满足“N-1”要求,但主干线正常运行时的负载率可达到100%。
有条件或必要时,可过渡到双环网或N供一备接线方式。
高负荷密度地区可自10kV母线引出三回线路,形成三射接线方式。
一条电缆本体故障时,用户配变可自动切换到另一条电缆上。
适用范围:双射式适用于容量较大不适合以架空线路供电的普通用户,一般采用同一变电站不同母线或不同变电站引出双回电源。
图5 双射式2.3 单环式特点:自同一供电区域的两个变电站的中压母线(或一个变电站的不同中压母线)、或两个开关站的中压母线(或一个开关站的不同中压母线)或同一供电区域一个变电站和一个开闭所的中压母线馈出单回线路构成单环网,开环运行。
任何一个区段故障,闭合联络开关,将负荷转供到相邻馈线,完成转供,在满足“N-1”的前提下,主干线正常运行时的负载率仅为50%。
由于各个环网点都有两个负荷开关(或断路器),可以隔离任意一段线路的故障,用户的停电时间大为缩短,只有在终端变压器(单台配置)故障时,用户的停电时间是故障的处理时间,供电可靠性比单电源辐射式大大提高。
中压配电网接线方式————————————————————————————————作者:————————————————————————————————日期:中压配电网接线方式一、架空路线中压配电网的接线方式,架空路线主要有放射式、普通环式、拉手环式、双路放射式、双路拉手环式等五种。
(1)放射式放射式结构见图1–2,线路末端没有其它能够联络的电源。
这种中压配电网结构简单,投资较小,维护方便,但是供电可靠性较低,只适合于农村、乡镇和小城市采用。
(2)普通环式普通环式接线是在同一个中压变压器的供电范围内,把不同的两回中压配电线路的末端或中部连接起来构成环式网络,见图1–3。
当中压变电站10kV侧采用单母线分段时,两回线路最好分别来自不同的母线段,这样只有中压变电站全停时,才会影响用户用电,而当中压变电站一母线停电检修时,用户可以不停电。
这种配电网结构,投资比放射式要高些,但配电线路停电检修可以分段进行,停电范围要小得多。
用户年平均停电小时数可以比放射式小些,适合于大中城市边缘,小城市、乡镇也可采用。
(3)拉手环式拉手环式的结构见图1–4。
它与放射式的不同点在于每个中压变电站的一回主干线都和另一中压变电站的一回主干线接通,形成一个两端都有电源、环式设计、开式运行的主干线,任何一端都可以供给全线负荷。
主干线上由若干分段点(一般是安装油浸、真空、产气、吹气等各种形式的开关)形成的各个分段中的任何一个分段停电时,都可以不影响其它各分段的停电。
因此,配电线路停电检修时,可以分段进行,缩小停电范围,缩短停电时间;中压变电站全停电时,配电线路可以全部改由另一端电源供电,不影响用户用电。
这种接线方式配电线路本身的投资并不一定比普通环式更高,但中压变电站的备用容量要适当增加,以负担其它中压变电站的负荷。
实际经验证明,不管配电网的接线形式如何,一般情况下,中压变电站主变压器都需要留有30%的裕度,而这30%的裕度对拉手环式接线也已够用。

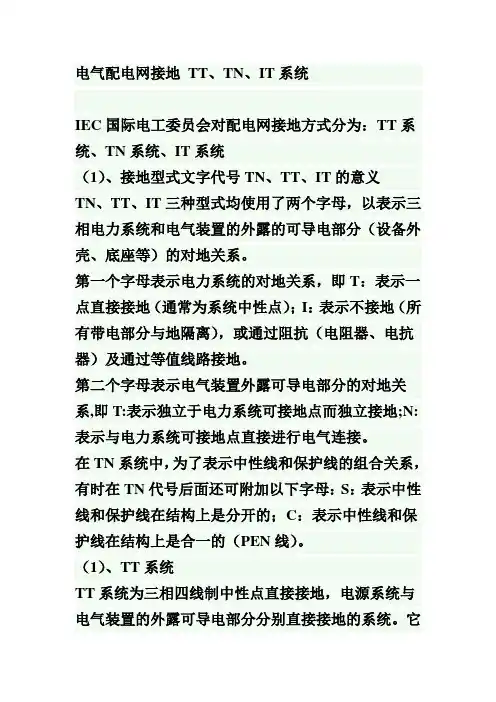

电气配电网接地TT、TN、IT系统IEC国际电工委员会对配电网接地方式分为:TT系统、TN系统、IT系统(1)、接地型式文字代号TN、TT、IT的意义TN、TT、IT三种型式均使用了两个字母,以表示三相电力系统和电气装置的外露的可导电部分(设备外壳、底座等)的对地关系。
第一个字母表示电力系统的对地关系,即T:表示一点直接接地(通常为系统中性点);I:表示不接地(所有带电部分与地隔离),或通过阻抗(电阻器、电抗器)及通过等值线路接地。
第二个字母表示电气装置外露可导电部分的对地关系,即T:表示独立于电力系统可接地点而独立接地;N:表示与电力系统可接地点直接进行电气连接。
在TN系统中,为了表示中性线和保护线的组合关系,有时在TN代号后面还可附加以下字母:S:表示中性线和保护线在结构上是分开的;C:表示中性线和保护线在结构上是合一的(PEN线)。
(1)、TT系统TT系统为三相四线制中性点直接接地,电源系统与电气装置的外露可导电部分分别直接接地的系统。
它的中性线在电源侧接地后引出,并只做工作零线,用电端的电气装置外露可导电部分在现场直接接地。
(2)、TN系统TN系统即电源系统有一点直接接地,负载设备的外露导电部分通过保护线连接到此接地点的系统。
根据中性线和保护线的布置,TN系统的形式有以下三种:(一)、TN—C系统TN—C系统为三相四线制中性点直接接地,整个系统的中性与保护线是合一的系统,此系统系目前许多高压用户在低压电网中采用的系统。
其特点是:电源变压器中性点接地,保护零线(PE)与工作零线(N)共用。
(1)它是利用中性点接地系统的中性线(零线)作为故障电流的回流导线,当电气设备相线碰壳,故障电流经零线回到中点,由于短路电流大,因此可采用过电流保护器切断电源。
TN—C系统一般采用零序电流保护;(2)TN—C系统适用于三相负荷基本平衡场合,如果三相负荷不平衡,则PEN线中有不平衡电流,再加一些负荷设备引起的谐波电流也会注入PEN,从而中性线N带电,且极有可能高于50V,它不但使设备机壳带电,对人身造成不安全,而且还无法取得稳定的基准电位;(3)TN—C系统应将PEN线重复接地,其作用是当接零的设备发生相与外壳接触时,可以有效地降低零线对地电压。
几种常见中压配电网典型接线方式探究摘要:本文所提中压配电网络是电力分配系统中关键环节,它承担着将发电厂送出的电能分配到千千万万个终端用户的负荷需求中,其主要是将电能分配到千家万户。
中压配电网接线方式有很多种,每一种接线方式都有着它的特定适应环境和要求,本文从中压配电网的接线方式入手,探究架空线型、电缆型、架空线-电缆混合型中压配电网的特点及其应用范围,并对各接线方式进行比较。
关键词:配电网;架空线;电缆1前言我国电网系统的电压等级一般分为三类,其中35kV至220kV电压等级为高压电网,6kV至20kV电压等级为中压配电网,0.4kV电压等级为低压电网。
本文主要讨论中压配电网(6kV至20kV)的接线方式,一般来讲,配电网按照其辐射方式的不同,分为架空线型、电缆型和架空线-电缆混合型三类型式。
其中架空线型配电网是由铁塔或者水泥电杆和裸导线(部分城市地区则使用绝缘导线)、杆上电气设备构成;电缆型配电网是由电缆线路和串接在电缆线路中的电气设备组成;架空线-电缆型则是由上述两种型式混合组成。
2架空线型中压配电网2.1 接线方式介绍架空线型配电网详细来讲,由导线(又分裸导线和绝缘导线)、铁塔或水泥电杆、杆塔金具(横担、线夹等)、铁塔(或杆塔)避雷线(又称为地线)、土建基础和拉线等组成。
它一般的建设地点为城市的郊区和电缆不易敷设的城市地段,优点是构成简洁、施工便利、投资少;运行维护方面则具有容易检修、容易查找故障,发生故障后复电迅速等特点。
其缺点主要是占地广,线路走廊浪费大量土地资源,影响市容美观;易受自然天气影响(如:台风、雪灾、暴雨),架设在城市道路一侧的架空线路还容易受到树木生长后的影响,极易发生单相接地事故,从而造成跳闸,导致负荷损失。
2.2典型接线方式释例典型的架空线型中压配电网接线方式为“一联、两界、三分”即一个联络点,分两个级差安装分界负荷开关(或断路器)和线路三个主干分段。
其特点是:主干线分为三段,联络线从不同的变电站引出,负荷不接于主干线上。
中压配电网典型接线方式关键词:配电网;接线方式;城市;应用随着城市经济的不断发展,其负荷密度和用户对供电可靠性要求不断提高,相应的城市配电网建设改造投资也在不断增长,城市配电系统网架结构及其可靠性已引起了广泛重视。
而城市配电网从开始的手拉手环网等利用率不高的接线方式,将向多供一备、多分段多联络等线路利用率高的接线方式发展。
在城市配网改造中一个重点就是如何提高环网率和供电能力,这涉及到配电网的接线方式如何发展、改造,从而适应城市经济的发展要求。
而面对上述要求,配电网发展改造过程中经常会遇到以下问题:如何增加环网点(即线路分段数),指导方向不明确,缺乏全局考虑的意识和评估方法;部分线路环网点太多,如6个,甚至7个以上,但能真正起到负荷转移的线路、分段线路较少,且转移负荷时计算和操作均较为复杂;变电站出线开关柜资源紧张;投入不少,但达到的效果往往不甚理想。
所以,对于配电网的改造,一个有明确方向(如接线方式、分段数)的网架改造规划,能切实有效的指导配电网的网架改造,改善网络结构,提高资金使用效率,从而为提高配电网的经济效益及供电可靠性奠定基础。
另一方面,配电网的网络结构规划又受到城市建设规划的严格制约,无论采用架空网还是电缆网,或者为二者的混合形式,其线路大都必须沿城市街道布置。
配电线路的接线方式、分段数等将直接影响配电网的供电容量、连续供电能力和投资。
2 中压配电网典型接线方式中压配电网接线方式一般有单电源辐射接线、双电源手拉手环网接线、三电源环网接线、三分段三联络接线、两供一备(2-1)接线、三供一备(3-1)接线、N供一备(N-1)接线等,以下重点介绍几个典型的接线方式。
2.1 双电源手拉手环网接线双电源手拉手通过一个联络开关,将来自不同变电站或相同变电站不同母线的两条馈线连接起来。
任何一个区段故障,合联络开关,将负荷转供到相邻馈线,完成转供,可靠性为N-1,设备利用率为50%。
适用于三类用户和供电容量不大的二类用户。
中压配电⽹典型接线⽅式中压配电⽹典型接线⽅式关键词:配电⽹;接线⽅式;城市;应⽤随着城市经济的不断发展,其负荷密度和⽤户对供电可靠性要求不断提⾼,相应的城市配电⽹建设改造投资也在不断增长,城市配电系统⽹架结构及其可靠性已引起了⼴泛重视。
⽽城市配电⽹从开始的⼿拉⼿环⽹等利⽤率不⾼的接线⽅式,将向多供⼀备、多分段多联络等线路利⽤率⾼的接线⽅式发展。
在城市配⽹改造中⼀个重点就是如何提⾼环⽹率和供电能⼒,这涉及到配电⽹的接线⽅式如何发展、改造,从⽽适应城市经济的发展要求。
⽽⾯对上述要求,配电⽹发展改造过程中经常会遇到以下问题:如何增加环⽹点(即线路分段数),指导⽅向不明确,缺乏全局考虑的意识和评估⽅法;部分线路环⽹点太多,如6个,甚⾄7个以上,但能真正起到负荷转移的线路、分段线路较少,且转移负荷时计算和操作均较为复杂;变电站出线开关柜资源紧张;投⼊不少,但达到的效果往往不甚理想。
所以,对于配电⽹的改造,⼀个有明确⽅向(如接线⽅式、分段数)的⽹架改造规划,能切实有效的指导配电⽹的⽹架改造,改善⽹络结构,提⾼资⾦使⽤效率,从⽽为提⾼配电⽹的经济效益及供电可靠性奠定基础。
另⼀⽅⾯,配电⽹的⽹络结构规划⼜受到城市建设规划的严格制约,⽆论采⽤架空⽹还是电缆⽹,或者为⼆者的混合形式,其线路⼤都必须沿城市街道布置。
配电线路的接线⽅式、分段数等将直接影响配电⽹的供电容量、连续供电能⼒和投资。
2 中压配电⽹典型接线⽅式中压配电⽹接线⽅式⼀般有单电源辐射接线、双电源⼿拉⼿环⽹接线、三电源环⽹接线、三分段三联络接线、两供⼀备(2-1)接线、三供⼀备(3-1)接线、N供⼀备(N-1)接线等,以下重点介绍⼏个典型的接线⽅式。
2.1 双电源⼿拉⼿环⽹接线双电源⼿拉⼿通过⼀个联络开关,将来⾃不同变电站或相同变电站不同母线的两条馈线连接起来。
任何⼀个区段故障,合联络开关,将负荷转供到相邻馈线,完成转供,可靠性为N-1,设备利⽤率为50%。
探讨10kV配电网的接线方式摘要:本文分析了10kV配电网辐射式、环网、双电源等多种接线方式的优缺点,提出提高城市10kV配电网安全性和供电可靠性的工作思路,并指出规划配电网接线方式时应注意的问题。
关键词:10kV配电网接线方式供电可靠性城市配电网是中低压电网的重要组成部分,目前,一般城市配电网的结构普遍比较混乱,根本原因是在配电网建设中,缺乏对配电网接线方式规划指导的考虑。
随着国家对城市电网改造的不断投入,做好配电网规划,特别是配电网接线方式的调整和改造,使其逐步成为具有现代化的、合理的、可靠的电力网络结构,才能使配电网适应城市现代化建设的要求。
配电网接线方式规划主要是指配电网结构规划,应具有前瞻性、可靠性和可操作性。
1 某市配电网现状近几年,随着国家加大了市区配电网的投资力度,该市引进并使用了一些配电网的新技术、新设备,主线输电“卡脖子”问题已基本解决,但在配电网结构和供电可靠性方面与国内配电网发展较快的城市相比仍有差距。
目前,城区的配电网网络混乱,线路负荷分布不均,互供能力差,缺乏整体的结构性规划,存在的问题包括:a)配电网结构比较混乱,根本原因是配电网建设缺乏考虑对配电网结构的规划指导。
在建设中,由于资金严重不足,无法统一规划、统一建设,负荷一增加,就近拉一条线,临时应付,造成网络结构混乱,不仅所投资金难以发挥其应有的效益,有时还给电网的安全经济运行带来麻烦。
b)配电网10 kV线路负荷分布不均,主要原因是10 kV线路区域划分不明确,造成部分线路满载或超载运行。
以该市某区10 kV交委开闭所为例,两条300 mm 铜质电缆线路的接入负荷达到41.72 MV A,按要求开闭所最大设计容量不宜超过15 MV A,而实际情况却大大超出10 kV线路的负荷要求。
c)互供能力差。
部分开闭所或环网线路负荷过重,无法满足“N-1”供电安全准则转负荷要求,严重降低了市区配电网的供电可靠性。
以交委开闭所为例,8月份高温负荷期间,两条300 mm铜质电缆线路实际载流量已超过400 A,接近甚至超过干线允许的载流量,根本无法在停电后转供负荷。
配电网的接线方式
一、架空路线
中压配电网的接线方式,架空路线主要有放射式、普通环式、拉手环式、双路放射式、双路拉手环式等五种。
(1)放射式
放射式结构见图1–2,线路末端没有其它能够联络的电源。
这种中压配电网结构简单,投资较小,维护方便,但是供电可靠性较低,只适合于农村、乡镇和小城市采用。
图1–2 放射式供电接线原理图
(2)普通环式
普通环式接线是在同一个中压变压器的供电范围内,把不同的两回中压配电线路的末端或中部连接起来构成环式网络,见图1–3。
当中压变电站10kV侧采用单母线分段时,两回线路最好分别来自不同的母线段,这样只有中压变电站全停时,才会影响用户用电,而当中压变电站一母线停电检修时,用户可以不停电。
这种配电网结构,投资比放射式要高些,但配电线路停电检修可以分段进行,停电范围要小得多。
用户年平均停电小时数可以比放射式小些,适合于大中城市边缘,小城市、乡镇也可采用。
图1–3 普通环式供电接线原理图
(3)拉手环式
拉手环式的结构见图1–4。
它与放射式的不同点在于每个中压变电站的一回主干线都和另一中压变电站的一回主干线接通,形成一个两端都有电源、环式设计、开式运行的主干线,任何一端都可以供给全线负荷。
主干线上由若干分段点(一般是安装油浸、真空、产气、吹气等各种形式的开关)形成的各个分段中的任何一个分段停电时,都可以不影响其它各分段的停电。
因此,配电线路停电检修时,可以分段进行,缩小停电范围,缩短停电时间;中压变电站全停电时,配电线路可以全部改由另一端电源供电,不影响用户用电。
这种接线方式配电线路本身的投资并不一定比普通环式更高,但中压变电站的备用容量要适当增加,以负担其它中压变电站的负荷。
实际经验证明,不管配电网的接线形式如何,一般情况下,中压变电站主变压器都需要留有30%的裕度,而这30%的裕度对拉手环式接线也已够用。
当然,推荐的裕度要更高些,是40%。
拉手环式接线有两种运行方式,一种是各回主干线都在中间断开,由两端分别供电,如图1–4(a)所示。
这样线损较小,配电线路故障停电范围也较小,但在配电网线路开关操作实现远动和自动化前,中压变电站故障或检修时需要留有线路开关的倒闸操作时间。
另一种是主干线的断开点设在主干线一端,即由中压变电站线路出口断路器断开,如图1–4(b)所示。
这样中压变电站故障或检修时可以迅速转移线路负荷,供电可靠性较高,但线损增加,是很不经济的。
在实际应用时,应根据系统的具体情况因地制宜。
图1–4 拉手环式供电接线原理图
(a)中间断开式;(b)末端断开式
(4)双线放射式
双线放射式的结构如图1–5所示。
这种接线虽是一端供电,但每基电杆上都架有两回线路,每个用户都能两路供电,即常说的双“T”接,任何一回线路事故或检修停电时,都可由另一回线路供电。
即使两回线路不是来自两个中压变电站,而是来自同一中压变电站10kV
侧分段母线的不同母线段,也只有在这个中压变电站全停时,用户才会停电。
但运行经验说明,同杆架设的两回架空线路和两回电缆线路不同,线路故障时,往往会影响两回线路同时跳闸;而线路检修时,为了人身安全,又往往要求两回线路同时停电,供电可靠性并不一定比拉手环式高。
因此最好两回线路不同杆架设,但路径又会遇到很多困难。
这样结构造价较高,只适合于一般城市中的双电源用户。
当然,对供电可靠性较高的著名旅游区、城市中心区也可采用这种结构,但这些地区往往要求采用电缆线路,不用架空线路。
有的地方同杆架设两回架空线路,一回做普通线,一回做专用线,一般用户接在普通线上,重要用户接在专用线上。
这样,由于电源不足限电时,可以只停普通用户,不停专业用户;但普通线的负荷很重,专业线的负荷很轻,从网的概念看是很不经济的。
(5)双线拉手环式
双线拉手环式的结构如图1–6所示。
双“T”接,这种接线两端有电源,从理论上说,供电可靠性很高,但造价过高,很少采用,这里不做详细介绍。
二、地下电缆线路
地下电缆线路主要有多回路平行线式、普通环式、拉手环式、双路放射式、双路拉手环式等五种。
(1)多回路平行线式
多回路平行线式的结构如图1–7所示。
这种接线适用于靠近中压变电站的10kV大用户末端集中负荷,可以不要备用电缆,提高电缆的利用系数。
由于电缆的导线截面一般是按最大发热电流选择的,两回路时,正常每回路可带50%的负荷,三回路时66.6%,四回路时75%。
这些回路一般都分别来自中压变电站10kV侧分段母线的不同母线段,只有中压变电站全停时用户才会停电,供电可靠性是较高的,年平均停电小时数可以做20h或更少些。
图1–5 双线放射供电接线原理图
图1–6 双线拉手环式供电接线原理图
图1–7 多回路平行供电接线原理图
图1–8 环式供电接线原理图
(2)普通环式
普通环式的结构如图1–8所示。
单一电源供电,由电缆本身构成环式,以保证某段电缆故障时各个用户的用电。
图中每个用户入口都要装设由负荷开关或电缆插头组成的“π”接进口设备。
不论是负荷开关还是电缆插头都能保证在某一段电缆故障时,把它的两端断开,其它线路继续供电。
由于电缆线路查找和排除故障要比架空线路需要更长的时间,一般总是设计成环式,“π”接,极少采用放射式。
普通环式接线不能排除中压变电站停电对用户的影响,用户年平均停电小时数一般不宜低于20h。
(3)拉手环式
拉手环式的结构如图1–9所示。
它比上述普通环式多了一侧电源,中压变电站停电时,用户不受影响,每段电缆检修,用户也可不受影响,供电可靠性较高。
但故障停电时人工倒闸会影响用户用电。
图1–9 拉手环式电缆供电接线原理图
(4)双路放射式
双路放射式的结构如图1–5所示。
由于电缆线路的特点,这种接线投资不比拉手环式或普通环式高,而供电可靠性却高了许多。
(5)双路拉手环式
在拉手环式的基础上再增加一回线,形成双路拉手环式,结构如图1–6(b)所示,双“π”接。
这种接线方式对双电源用户基本上可以做到不停电,目前对某些重要用户已采用这种接线供电。
在一个中压配电网或一个中压变电站10kV侧的中压配电线中,并不需要全部采用架空线路或电缆线路,接线也不一定全部采用一种形式。
例如城市配电网就可采用拉手环式;城市边缘和乡镇配电网就可采用普通环式和放射式;中压变电站邻近的末端集中负荷就可采用多回路平行线式;供电可靠性要求高的就可采用双线放射式或双线拉手环式。
总之,一定要结合负荷情况,从实际出发。
另外,上述各种接线方式都避免不了故障时要停电,只是时间长短不一而已。
要解决这个问题,单从接线方式着手是不行的,必须发展远动和自动装置,实现配电网的远动化和自动化。
