p屏蔽机房-电磁屏蔽机房工程施工方法及技术要求

屏蔽机房工程施工屏蔽机房工程是指在特定空间内，通过采用电磁屏蔽技术，使该空间内的电磁干扰得到有效控制，以确保电子设备正常运行和信息安全的一种工程。

电磁屏蔽机房工程施工需要遵循一定的工艺流程和技术要求，下面将对屏蔽机房工程施工方法及技术要求进行详细介绍。

一、屏蔽壳体安装、焊接1. 屏蔽底板安装：首先，将底架焊接成方格状地龙骨，龙骨间距为600mm。

底架与原基建地面要保证绝缘，因此在底架下面均匀铺设100mm厚的绝缘垫块，间距也为600mm。

绝缘垫块与原基建地面粘接牢固。

然后，按设计图纸在基建地面上弹横纵线，将绝缘垫块准确布置，再将事先在厂内加工好的矩形空心钢按照图纸要求布置位置并焊接。

2. 屏蔽顶棚安装：顶部采用事先设计好的有绝缘要求的吊挂件将顶部与建筑顶连接。

待框架施工完成后，进行防锈处理。

3. 屏蔽墙板安装：墙板先从一角开始，一块一块或两块焊好后顺序安装。

在安装过程中，要注意墙板与底板、顶棚的连接，确保连接牢固。

二、线缆布线及标签规范1. 工艺流程：设备线缆检验、线管、桥架敷设、设备安装、线缆敷设、线缆终端安装、系统检测、竣工验收。

2. 设备及材料检验：施工前应对专网屏蔽机柜、数据网服务器机柜、六类屏蔽配线架、理线架、光纤配线架等设备及室内专用万兆光纤、六类屏蔽网线、六类屏蔽跳线、LC光跳线进行外观检验，检查其型号规格、数量、标志、标签、产品合格证、产品技术文件资料等，确保符合设计规定。

3. 金属管安装：操作间的信息点、二三孔插座所用的六类屏蔽线与电源线需要安装在JDG金属25管中，并置于抗静电地板下。

应急灯使用的二三孔插座需安装在墙面彩钢板上，高度为2.3m。

暗配管的转弯角度应大于90°，每根暗管的转弯角度不得多于两个，且不应有S弯出现。

在弯曲布管时，每间隔15m处应设置暗拉线盒或接线箱。

三、施工质量控制与验收1. 施工过程中，应定期对施工质量进行检查，确保施工质量符合技术要求。

2. 施工完成后，组织相关人员对工程进行验收，验收内容包括：屏蔽效果、线缆布线、设备安装、绝缘电阻等。

一、工程背景随着信息技术的快速发展，机房作为企业、机构的重要基础设施，其安全性、稳定性日益受到重视。

机房屏蔽工程是保障信息安全、防止电磁干扰的重要措施。

本文将对机房屏蔽工程施工方案进行讲解。

二、工程目标1. 保障信息安全，防止外部电磁干扰；2. 确保机房设备稳定运行；3. 提高机房抗电磁干扰能力；4. 符合相关国家标准和行业规范。

三、工程范围1. 机房屏蔽接地系统；2. 机房屏蔽墙；3. 机房屏蔽门窗；4. 机房屏蔽线缆；5. 机房屏蔽地板。

四、施工方案1. 施工准备（1）施工图纸：根据机房设计图纸，明确屏蔽工程的施工范围和具体要求；（2）施工材料：准备屏蔽材料、接地材料、线缆等；（3）施工工具：准备电焊机、切割机、焊接机等施工工具；（4）施工人员：组织具备相关资质的施工队伍。

2. 施工步骤（1）机房屏蔽接地系统施工1）检查接地网、接地引下线等接地设备，确保其完好；2）根据设计要求，铺设接地线，并与接地网连接；3）检查接地电阻，确保符合国家标准。

（2）机房屏蔽墙施工1）根据设计图纸，确定屏蔽墙的位置和尺寸；2）在墙体上弹出水平线和垂直线，作为施工依据；3）安装屏蔽墙，确保其平整、牢固；4）检查屏蔽墙的密封性，确保无漏电现象。

（3）机房屏蔽门窗施工1）根据设计要求，确定门窗的位置和尺寸；2）安装屏蔽门窗，确保其密封性；3）检查屏蔽门窗的电磁屏蔽效果，确保符合国家标准。

（4）机房屏蔽线缆施工1）根据设计要求，确定线缆的路径和数量；2）铺设屏蔽线缆，确保其整齐、牢固；3）检查线缆的屏蔽效果，确保符合国家标准。

（5）机房屏蔽地板施工1）根据设计要求，确定地板的位置和尺寸；2）铺设屏蔽地板，确保其平整、牢固；3）检查屏蔽地板的电磁屏蔽效果，确保符合国家标准。

3. 施工验收（1）检查施工过程是否符合设计要求和国家标准；（2）检查屏蔽效果，确保符合国家标准；（3）检查施工质量，确保无漏电、短路等现象。

五、施工注意事项1. 施工过程中，严格遵守操作规程，确保施工安全；2. 注意保护施工材料，防止损坏；3. 施工完成后，进行现场清理，确保环境整洁。

一、工程主要包括以下几部分1、屏蔽机房壳体及关键部位2、屏蔽机房内部装饰（包括综合布线、接地、防雷、门禁、消防报警灭火、数字视频监控、环境监控、空调新风）3、屏蔽机房内部供配电及照明4、工期安排、工程验收和售后服务二、机房设计建设要求总体要求：依据国家军用有关屏蔽机房建设标准并结合现场实地环境，屏蔽机房工程设计应遵循标准性、可靠性、先进性、实用性、可扩展原则，具有设计规范安全可靠、功能齐全、使用管理方便等特点，机房的配电、布线、安全监控、防静电、防电磁信息泄漏、防水、降噪、抗干扰、空气质量等符合国家相关规范标准。

系统设计方面要求整个屏蔽机房安全可靠，根据场地情况，尽可能扩大屏蔽机房的使用面积。

功能设计方面，体现出先进的管理思想，尖端的科技含量，并在系统维护上体现方便、简单的原则。

为保证设备或配件发生失效时立即更换，应考虑关键设备及配件上的一定冗余。

机房做为保密数据处理、传输中心，要达到长期不间断工作要求。

装修材料要采用高档环保新潮产品。

屏蔽机房主要技术指标：（1）满足国军标《密码机屏蔽机房的安装、使用和检测》（GJBz20219-94）、（GJB5792-2006）的C级（最高标准）要求。

（2）满足国家保密标准BMB3-1999《处理涉密信息的电磁屏蔽室技术要求和测试方式》的C级要求。

（3）场地设计达到《计算机场地技术条件》（GB2887-89）和《计算机场地安全条件》（GB9361-88）的要求。

（4）机房设计符合《电子计算机机房设计规范》（GB50222-93）的相关要求。

（5）机房防火达到《建筑内部装修设计防火规范》（GB50222-95）和《建筑设计防火规范》（GBJ45-87）要求。

（6）地板设计达到《计算机机房用活动地板技术条件》（GB6650-86）要求。

（7）配电设计符合《低压配电装置及线路设计规范》（GBJ54-83）规范。

（8）机房施工及验收符合《计算机机房施工及验收规范》（SJ/30003-94）相关标准要求。

屏蔽机房的屏蔽要求和措施机房屏蔽是指为了保护机房内设备和数据不受外界电磁干扰的影响，采取一系列的保护措施，从而保证正常运行和数据安全性。

下面将详细介绍机房屏蔽的要求和措施。

机房屏蔽的要求主要包括以下几个方面：1.电磁屏蔽要求：机房内各种电子设备产生的电磁辐射会相互干扰，因此需要采取措施使其相互间隔，避免互相干扰。

此外，还需要屏蔽外部电磁场对机房设备的影响，确保设备正常运行。

2.防雷保护要求：机房是网络和信息设备的重要场所，如果遭受雷击，将会对设备和数据造成严重损害。

因此，在机房建设过程中，需要采取合适的防雷措施，确保雷电不会对机房设备造成破坏。

3.隔声要求：机房内设备运行时会产生噪音，为了避免噪音干扰周围环境，保持机房内的安静，需要在机房内部采取隔声措施，减少声音的传播。

4.温度和湿度要求：机房中的设备运行时会产生大量热量，如果温度过高将会影响设备的正常运行，甚至使设备损坏。

因此，机房需要保持适宜的温度和湿度，防止设备过热。

机房屏蔽的具体措施如下：1.电磁屏蔽措施：在机房建设过程中，需要对机房进行合理的布局，保证设备之间的间隔。

此外，还需采用合适的电磁屏蔽材料来隔离电磁波的传播，减小电磁辐射对设备的影响。

2.防雷保护措施：机房需要安装避雷装置，如避雷针、接地网等，以防雷电对设备的损坏。

此外，还需合理设置接地系统，将雷击电流有效引入大地，减少对机房的影响。

3.隔声措施：机房内可采用吸音材料进行隔声处理，如安装吸音板、吸音棉等，减少设备噪音的传播。

同时，还需在机房的门窗周围采用密封措施，防止声音泄漏。

4.温湿度控制措施：机房内部需要安装空调和湿度控制设备，确保温湿度在合适的范围内。

同时，还需合理设置通风系统，保证空气流通，调节温度。

5.消防措施：机房内需要配备消防设施，如灭火器、消防报警器等，以防火灾对机房设备和数据的损害。

此外，还需设置良好的防火墙和烟雾报警系统，及时监测和应对火灾风险。

总结起来，机房屏蔽的要求和措施涉及电磁屏蔽、防雷保护、隔声、温湿度控制和消防等方面。

电磁屏蔽室建设工程方案首先，选址是建设电磁屏蔽室的第一步。

选址应考虑周围环境的电磁干扰情况，尽量选择远离无线电设备和通信基站的地区。

此外，选址还应充分考虑安全、便利等因素，确保建设电磁屏蔽室的最佳条件。

其次，设计是建设电磁屏蔽室的核心环节。

设计应根据实际需求确定建筑面积、屏蔽材料类型和厚度、屏蔽门的位置和数量等。

电磁屏蔽室的设计还应符合相关标准和规范，确保其屏蔽效果符合要求。

设计时还需充分考虑电力供应、通风、排水等基础设施的布局，确保室内的舒适性和安全性。

施工是建设电磁屏蔽室的关键步骤。

首先，根据设计方案，进行地基处理，确保地基的稳定性和承载力。

然后，进行墙壁、地板和天花板的建设，采用电磁屏蔽材料进行外包覆。

屏蔽材料应采用高效的电磁屏蔽材料，如铅、铜等。

同时，施工过程中需要保证工艺的严谨性，以确保屏蔽效果的提高。

另外，还需要进行设备和设施的安装，如屏蔽门、电力和通风系统等。

施工过程中还需进行监理和质量检查，确保施工质量符合相关标准。

最后，建设电磁屏蔽室的验收是整个工程的最后一步。

验收的目的是检验电磁屏蔽室是否符合设计规范和要求。

验收过程包括室内的电磁场测试、电力和通风系统的功能测试等。

同时，还需进行屏蔽效果的验证，使用专业设备对电磁屏蔽室进行测试，确保其达到预期的屏蔽效果。

综上所述，建设电磁屏蔽室需要进行选址、设计、施工和验收等多个环节。

全面、细致地进行工程方案规划和实施，将能够确保电磁屏蔽室的屏蔽效果和使用安全性。

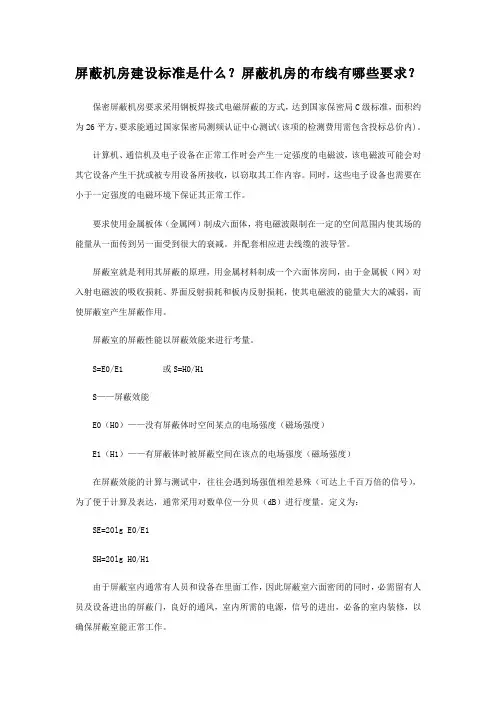

屏蔽机房建设标准是什么？屏蔽机房的布线有哪些要求？保密屏蔽机房要求采用钢板焊接式电磁屏蔽的方式，达到国家保密局C级标准，面积约为26平方，要求能通过国家保密局测频认证中心测试（该项的检测费用需包含投标总价内)。

计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，以窃取其工作内容。

同时，这些电子设备也需要在小于一定强度的电磁环境下保证其正常工作。

要求使用金属板体（金属网）制成六面体，将电磁波限制在一定的空间范围内使其场的能量从一面传到另一面受到很大的衰减。

并配套相应进去线缆的波导管。

屏蔽室就是利用其屏蔽的原理，用金属材料制成一个六面体房间，由于金属板（网）对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗，使其电磁波的能量大大的减弱，而使屏蔽室产生屏蔽作用。

屏蔽室的屏蔽性能以屏蔽效能来进行考量。

S=E0/E1 或S=H0/H1S——屏蔽效能E0（H0）——没有屏蔽体时空间某点的电场强度（磁场强度）E1（H1）——有屏蔽体时被屏蔽空间在该点的电场强度（磁场强度）在屏蔽效能的计算与测试中，往往会遇到场强值相差悬殊（可达上千百万倍的信号），为了便于计算及表达，通常采用对数单位—分贝（dB）进行度量。

定义为：SE=20lg E0/E1SH=20lg H0/H1由于屏蔽室内通常有人员和设备在里面工作，因此屏蔽室六面密闭的同时，必需留有人员及设备进出的屏蔽门，良好的通风，室内所需的电源，信号的进出，必备的室内装修，以确保屏蔽室能正常工作。

性能指标：磁场：14KHz≥70dB；电场：200kHz ≥100dB；平面波：50MHz～ 1GHz≥100dB；微波：1GHz～ 10GHz≥100dB；符合规范：国家保密局BMB3---2006标准；其布线要求屏蔽效应当综合布线系统的周围环境存在电磁干扰时，应采用屏蔽措施，以抑制电磁干扰。

电缆即是电缆干线的主要发生器，也是主要的接收器，作为发生器，它向空间辐射电磁噪声场；灵敏的电视机、计算机、通信系统和数据系统通过它们的天线，互连线和电源线接收这种电磁噪声。

第1篇一、施工准备1. 施工方案编制：根据机房设计图纸和工程要求，编制详细的施工方案，包括施工流程、施工工艺、施工组织、安全措施等。

2. 材料设备准备：根据施工方案，准备所需的各种材料、设备，如屏蔽壳体、屏蔽底板、绝缘垫块、吊挂件、金属管、桥架、线缆、配线架等。

3. 人员组织：组织具备相关专业技能的施工队伍，明确各工种人员职责，确保施工顺利进行。

二、施工步骤1. 底架安装：底架采用40602.5方管焊接成方格状地龙骨，间距为600600。

底架与原基建地面绝缘，下面均匀铺设10010010厚绝缘垫块，确保地板不产生晃动。

2. 屏蔽壳体安装：按照设计图纸，将屏蔽壳体放置在底架上，从一侧与底架拼齐，对齐缝，并用夹紧器夹紧。

然后进行塞焊定位，钢板模块全部点焊，焊点间距400左右，焊点长6mm左右。

3. 顶部连接：采用事先设计好的有绝缘要求的吊挂件，将顶部与建筑顶连接。

4. 防锈处理：框架施工完成后，进行防锈处理，确保屏蔽机房的长期稳定运行。

5. 线缆布线：按照工艺流程，进行设备线缆检验、线管、桥架敷设、设备安装、线缆敷设、线缆终端安装、系统检测、竣工验收。

6. 金属管安装：操作间的信息点、插座等所需六类屏蔽线与电源线，需用JDG金属25管敷设与抗静电地板下。

暗配管转弯角度应大于90，转弯角度不得多于二个，不应有S弯出现。

7. 金属桥架安装：机房强电下布线，弱电以及配电柜电源线为上走线。

三、施工质量控制1. 材料设备检验：施工前，对专网屏蔽机柜、数据网服务器机柜、六类屏蔽配线架、理线架、光纤配线架等设备，以及室内专用万兆光纤、六类屏蔽网线、六类屏蔽跳线、LC光跳线进行外观检验，确保其符合设计规定。

2. 施工工艺控制：严格按照施工方案和工艺要求进行施工，确保施工质量。

3. 系统检测：施工完成后，进行系统检测，确保屏蔽机房的各项性能指标符合设计要求。

4. 竣工验收：按照国家相关标准和规范，进行竣工验收，确保屏蔽机房工程质量。

电磁屏蔽室工程施工及验收规范电磁屏蔽室工程施工：河南民生特种装备电磁屏蔽室工程包括现场测量、技术设计、生产安装图纸、车间生产、现场安装、自检、验收等程序。

包括壳体钢板模块制作、龙骨框架材料准备、电磁脉冲防护门制作、波导窗制作；滤波器、波导管、室内电气、内装材料配置等。

1.勘测现场确定设计方案。

（技术方案书、屏蔽方案图纸）2.根据设计方案进行屏蔽体的施工（包括龙骨+壳体）3.屏蔽体施工完毕进行第三方测试，测试合格后进行下一道工序施工。

4.如此类最终推按照合同要求完成机房布线、装修，并交付使用方。

所以是否通过第三方测试是决定屏蔽机房能否达到设计要求的唯一要求，如果能够通过第三方测试，就可以判断这个机房符合设计要求。

电磁屏蔽室工程施工注意事项：需注意的问题有：连续焊接，即要求焊缝连续致密、无虚焊、漏焊;双层屏蔽时，内屏蔽体与木龙骨及外屏蔽体与墙壁填层之间固定螺钉需与屏蔽体焊牢，以保持屏蔽体的连续性，而且要避免螺钉造成内外屏蔽体电气短路。

屏蔽室结构中使用的木材应进行防火处理，焊接后要做好焊剂残留物的清理工作。

而它的焊接顺序，宜从底面内侧一角的单元板块开始，向四周到顶部依次焊接;侧面及顶面单元板块，除板块间焊接牢固外，必须与支撑架和吊杆焊接牢固;焊接处在电磁性能上必须有紧密的结合，在焊接处若出现裂缝，将导致整体屏蔽效果的降低，而裂缝常常由于不良点焊或者不良的空间固定器如螺丝钉或铆钉所引起;顶面的绝缘吊架与支撑龙骨的安装，宜与顶面金属板块的焊接同时依次进行。

电磁屏蔽室工程施工的验收：电磁屏蔽室工程施工验收内容包括屏蔽室主体结构、屏蔽门、截止波导通风窗、观察窗、滤波器、信号接口板及辅助工程的安装、施工和屏蔽效能的测试等作业，其施工与验收均应按规范要求执行。

验收组应对电磁屏蔽室工程的所有工程内容进行全面审核、检查。

检查项目包括：外观、机械、电气性能、屏蔽效能等。

检查时要做好记录，各项指标应符合设计要求。

应对工程质量进行评价，提出验收结论，并出具验收报告。

屏蔽机房的屏蔽措施和要求屏蔽机房基本原理来自法拉第笼设计。

在没有做屏蔽的情况下，我们的电子设备会受到直击雷或间接雷等强电磁干扰源的影响导致设备无法工作或工作出现异常，最严重时出现损坏，这是比较常见的电磁干扰显现，另外一种现象就是，我们在打雷的时候听收音机，看电视，使用电脑，收音机会出现“吱啦”的噪音，电视机，电脑会出现图像抖动等等，这些都是雷电产生的干扰造成的电磁干扰。

具体的措施：使用屏蔽产品，并可靠接地，将外接的电磁干扰阻隔在外，把内部的设备产生的电磁波阻隔在内，这样构成一个等电位体，能够有效屏蔽电磁干扰。

电磁屏蔽机房功能要求：1、隔离外界电磁干扰，保证室内电子、电气设备正常工作。

2、阻断室内电磁辐射向外界扩散。

强烈的电磁辐射源应予以屏蔽隔离，防止干扰其他电子、电气设备正常工作甚至损害工作人员身体健康。

3、防止电子通信设备信息泄漏，确保信息安全。

电子通信信号会以电磁辐射的形式向外界传播（即TEMPEST现象），敌方利用监测设备即可进行截获还原。

电磁屏蔽室是确保信息安全的有效措施。

4、军事指挥通信要素必须具备抵御敌方电磁干扰的能力，在遭到电磁干扰攻击甚至核爆炸等极端情况下，结合其他防护要素，保护电子通信设备不受毁损、正常工作。

电磁脉冲防护室就是在电磁屏蔽室的基础上，结合军事领域电磁脉冲防护的特殊要求研制开发的特殊产品。

电磁屏蔽机房主要国家标准：1国家保密局：《处理涉密信息的电磁屏蔽室的技术要求和测试方法》BMB3-1999该标准将屏蔽室分为C级、B级，A级，其中C级屏蔽室屏蔽效能高。

2中国人民解放军：《军用电磁屏蔽室通用技术要求和检验方法》GJBz20219-94军标也分D级、C级、B级，其中D级屏蔽室屏蔽效能最高，不过由于精度要求较高，在一些项目上并不常见。

目前实际广泛采用的高标准为C级3中国人民解放军国防、人防：《防护工程防电磁脉冲设计规范》GJB3928-2000、《人民防空电磁脉冲防护设计规范》RFJ-20014《军用涉密信息系统电磁屏蔽体等级划分和测量方法》(GJB5792-2006) 现部队多执行此军标，此军标也分D级、C级、B级，其中D级屏蔽室屏蔽效能最高，目前实际广泛采用的高标准为C级，且施工单位要具备“DH-01/D型钢板焊接式电磁屏蔽室”军用信息安全产品认证证书。

屏蔽机房工程施工计划一、工程概述屏蔽机房工程是依据国家军用有关屏蔽机房建设标准并结合现场实地环境而设计建设的。

本工程主要包括屏蔽机房壳体及关键部位、屏蔽机房内部装饰（包括综合布线、接地、防雷、门禁、消防报警灭火、数字视频监控、环境监控、空调新风）、屏蔽机房内部供配电及照明、工期安排、工程验收和售后服务等。

二、施工目标1. 确保工程质量满足国家相关规范标准，包括安全可靠、功能齐全、使用管理方便等特点。

2. 按照标准性、可靠性、先进性、实用性、可扩展原则进行施工，使屏蔽机房具有设计规范安全可靠、功能齐全、使用管理方便等特点。

3. 整个屏蔽机房工程要求安全可靠，根据场地情况，尽可能扩大屏蔽机房的使用面积。

4. 体现出先进的管理思想，尖端的科技含量，并在系统维护上体现方便、简单的原则。

5. 保证设备或配件发生失效时立即更换，考虑关键设备及配件上的一定冗余。

6. 达到长期不间断工作要求，为保密数据处理、传输中心提供稳定运行环境。

7. 装修材料采用高档环保新潮产品，提高屏蔽机房的整体品质。

三、施工计划1. 前期准备：进行现场实地勘查，了解现场环境，明确施工内容和要求。

组织设计人员根据现场环境和国家军用有关屏蔽机房建设标准，制定详细的施工方案和设计图纸。

2. 施工阶段：（1）屏蔽机房壳体及关键部位施工：按照设计图纸进行壳体施工，包括底板、墙板、顶板等，确保屏蔽效果达到国军标要求。

（2）屏蔽机房内部装饰施工：包括综合布线、接地、防雷、门禁、消防报警灭火、数字视频监控、环境监控、空调新风等，确保各项设施功能齐全、使用方便。

（3）屏蔽机房内部供配电及照明施工：按照设计图纸进行供配电系统和照明系统的施工，确保供电稳定、照明充足。

3. 验收阶段：工程完成后，组织相关人员进行验收，确保工程质量满足国家相关规范标准。

对验收过程中发现的问题进行整改，直至达到预期目标。

4. 售后服务：提供长期的售后服务，包括设备维护、故障排除等，确保屏蔽机房长期稳定运行。

怡康公司机房防辐射(电磁屏蔽)工程方案计算机机房的电磁屏蔽工程是将机房内的辐射限制于一个特定区域的范围内，或者是防止辐射能进入机房一个特定的区域内。

为了达到这个目的，在这个特定区域所进行的工程叫作机房电磁屏蔽工程。

计算机电磁屏蔽机房建设，是一门集建筑、电子、安装、网络等多方面技术的学问，计算机机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类数据信息安全保密。

由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。

所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。

计算机机房电磁屏蔽工程的一般规定和要求计算机机房电磁屏蔽工程是一项复杂、慎重的建设项目，随着计算机机安全等级要求不同，对机房电磁屏蔽的效果要求也不一样。

一般机房对电磁干扰应达到国家标准GB2887-89《计算机站场地技术条件》提出的要求；4 ．4 ．5 电磁干扰4 ．4 ．5 ．1 无线电干扰环境场强机房内无线电干扰场强，在频率范围为0.15~1000兆赫兹时不大于120dB 。

4 ．4 ．5 ．2 磁场干扰环境场强机房内磁场干扰场强不大于800A/m （相当于100e ）。

特殊计算机机房对电磁屏蔽效果有更高的要求。

即要建设专用计算机屏蔽机房。

屏蔽计算机机房在建设时技术要求高，建设投资大，稍有不慎，便不会达到预期设计的效果，一般屏蔽机房从基础建设起都要认真的施工。

为了达到屏蔽的效果，在整个机房建设中，要求如下：一、在机房的结构体建设时要采取屏蔽措施1．在机房基础地面施工中要增设屏蔽措施。

2．在机房墙面施工中要增设屏蔽措施。

3．在机房顶面处理中要增设屏蔽措施。

4．对机房的进出洞或孔要预留并做衔接处理。

5．对机房墙、顶、地间接缝处做衔接处理。

二、机房电磁屏蔽工程在施工中的一般要求1．机房电磁屏蔽壳体地焊接施工中应采取有效的排烟通风措施。

屏蔽机房的施工要点屏蔽机房用屏蔽体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来，防止干扰电磁场向外扩散;用屏蔽体将接收电路、设备或系统包围起来，防止它们受到外界电磁场的影响。

那么屏蔽机房的施工要点有哪些呢?屏蔽机房的施工要点：1. 在底板和机壳的每一条缝和不连续处要尽可能好的搭接。

搭接的程度对壳体的屏蔽效能起决定性作用;在屏蔽、通风和强度要求高而质量不苛刻时，用蜂窝板屏蔽通风口，最好用焊接方式保持线连接，防止泄漏。

2. 在可能的情况下，接缝应焊接。

在条件受限制的情况下，可用点焊、晓间距的铆接和用螺钉来固定。

用螺钉或铆接进行搭接时，应首先在缝的中部搭接好，然后逐渐向两端延伸，以防金属表面的弯曲，在不加导电衬垫时，螺钉间距一般应小于最高工作频率的1%，至少不大于1/20波长;3. 要注意由于电缆穿过机壳使整体屏蔽效能降低的程度。

典型的未滤波的导线穿过屏蔽体时，屏蔽效能降低30db以上;电源线进入机壳时，全部应通过滤波器盒。

滤波器的输入端最好能穿出到屏蔽机壳外;若滤波器结构不宜穿出机壳，则应在电源线进入机壳处专为滤波器设置一隔舱;信号线、控制线进入/穿出机壳时，要通过适当的滤波器。

具有滤波插针的多芯连接器适用于这种场合;4. 穿过屏蔽体的金属控制轴，应该用金属触片、接地螺母或射频衬垫接地。

也可不用接地的金属轴而用其它轴贯通，一般采用波导截止频率比工作频率高的圆管来做控制轴;必须注意在截止波导孔内贯通金属轴或导线时会严重降低屏蔽效能;5. 在接缝不平整的地方，或在可移动的面板等处，必须使用高导电率和弹性好的导电衬垫或指形弹簧材料;保证紧固方法有足够的压力，以便在有变形受力、冲击、震动时保持表面接触;6. 保证同衬垫材料配合的金属表面没有任何非导电保护层;7. 可通过截止波导或通风板对窗进行屏蔽，也可以用镀膜或夹金属网的屏蔽窗用于显示器监视器等;尽可能在指示器、显示器后面加屏蔽，并对所有引线用穿心电容滤波;在不能从后面屏蔽指示器/显示器和对引线滤波时，要用与机壳连续连接的金属网或导电玻璃屏蔽指示器/显示器的前面。

机房屏蔽工程施工方案概要机房屏蔽工程是一项重要的建设项目，旨在提高机房的安全性和稳定性。

本文将介绍该工程的施工方案。

一、工程概述机房屏蔽工程是为了保障机房内部设备的正常运行，避免外部干扰和电磁波辐射对设备的影响而进行的一项工程。

该工程主要包括屏蔽门、屏蔽窗、屏蔽墙等建设。

二、施工方案1.设计方案在设计方案上，我们采用了先进的屏蔽技术，选择了合适的屏蔽材料和结构，确保了机房内的设备不会受到外部干扰和电磁波辐射的影响。

2.施工流程工程施工流程主要包括以下几个步骤：确定施工方案、准备施工材料、进行基础施工、进行屏蔽门、窗、墙的施工、进行设备安装和调试、进行工程验收等。

3.施工注意事项在施工过程中，我们要注意以下几点：严格按照设计方案进行施工、保证屏蔽材料和结构的质量、保证施工过程中的安全、保证施工进度和质量、做好施工后的清理工作等。

三、工程效果经过机房屏蔽工程的建设，机房内的设备受到的外部干扰和电磁波辐射的影响降低，设备运行更加稳定，提高了机房的安全性和稳定性，为企业的信息化建设提供了有力的保障。

机房屏蔽工程是一项重要的建设项目，旨在提高机房的安全性和稳定性。

本文将介绍该工程的施工方案。

一、工程概述机房屏蔽工程是为了保障机房内部设备的正常运行，避免外部干扰和电磁波辐射对设备的影响而进行的工程。

该工程主要包括屏蔽门、屏蔽窗、屏蔽墙等建设。

二、施工方案1.设计方案采用先进的屏蔽技术，选择合适的屏蔽材料和结构，确保机房内的设备不会受到外部干扰和电磁波辐射的影响。

2.施工流程工程施工流程包括确定施工方案、准备施工材料、进行基础施工、进行屏蔽门、窗、墙的施工、进行设备安装和调试、进行工程验收等。

3.施工注意事项在施工过程中，要严格按照设计方案进行施工、保证屏蔽材料和结构的质量、保证施工过程中的安全、保证施工进度和质量、做好施工后的清理工作等。

三、工程效果经过机房屏蔽工程的建设，机房内的设备受到的外部干扰和电磁波辐射的影响降低，设备运行更加稳定，提高了机房的安全性和稳定性，为企业的信息化建设提供了有力的保障。

屏蔽机房设计要点和施工要点设计要点1.此处以钢板焊接式电磁屏蔽室为例。

包括六面龙骨框架、冷轧钢板。

龙骨框架由槽钢、方管焊接而成，材料规格按屏蔽室大小确定地面龙骨(地梁)应与地面进行绝缘处理。

墙、顶部冷轧钢板厚度2mm，底部钢板厚3mm，先在车间预制成模块，分别焊接在龙骨框架内侧。

所有焊接均采用CO2保护焊，连续满焊，并用专用设备捡漏，防止漏波。

所有钢质壳体必须进行良好的防锈处理;2.电磁屏蔽门：电磁屏蔽门是屏蔽室唯一活动部件，也是屏蔽室综合屏蔽效能的关键，技术含量较高，材料特殊，工艺极其复杂，共426道工序。

电磁屏蔽门有铰链式插刀门、平移门两大类，各有手动、电动、全自动等形式。

如考虑使用的稳定性及性价比，则首选手动插刀式铰链门;3.蜂窝型通风波导窗：通风换气、调节空气是屏蔽室必备设施。

蜂窝型波导窗由对边距42mm的六边形钢质波导管集合组成，波导管不妨碍空气流通，却对电磁辐射有截止作用。

目前主要采用300mm×300mm×42mm规格的全焊接式蜂窝式波导窗，插入损耗150KHz～1GHz≥100dB，完全满足规范要求。

屏蔽室按面积大小配置相应数量的波导窗，分别用于进风、排风、泻压;4.强弱电滤波器：进入屏蔽室的电源线、通信信号线等导体都会夹带传导电磁干扰，必须有相应的滤波器加以滤除。

滤波器是由无源元件(电感、电容)构成的无源双向网络，其主要性能参数是截止频率(低通、高通、带通、带阻)、插入损耗(阻带衰减量)，滤波性能取决于滤波级数(滤波器滤波元件数)、滤波器结构类型(单电容型C型、单电感型L型、π型)等;5.波导管：进入防护室的各种非导体管线如消防喷淋管、光纤等，均应通过波导管，波导管对电磁辐射的截止原理与波导窗相同;6.被屏蔽的物体(设备等)不要安排在紧靠屏蔽体的位置上，以尽量减少通过被屏蔽物体体内的磁通;7.必须尽量减少结构的电气不连续性，以便控制经底板和机壳进出的泄漏辐射。

弱电机房电磁防护笼钢筋网屏蔽层施工方案1. 引言本文档旨在提供弱电机房电磁防护笼钢筋网屏蔽层施工方案，以确保电磁屏蔽效果的达到设计要求。

本方案参考了相关标准和经验，并根据具体情况进行了调整和优化。

2. 施工前准备在施工前，应做好以下准备工作：- 确定施工时间和地点- 安排人力和设备资源- 准备所需材料和工具- 确保施工区域的安全性和可访问性3. 施工步骤3.1 准备工作在施工前，需要进行以下准备工作：1. 清理施工区域，确保没有障碍物和杂物。

2. 检查施工区域的地面情况，如果存在不平整或松散的情况，应进行修复。

3. 准备好所需材料和工具，并对其进行检查和清点。

3.2 钢筋网屏蔽层施工1. 根据设计要求，确定钢筋网的规格和尺寸，并按照施工图纸进行标注和划线。

2. 使用适当的工具和设备，固定钢筋网的支撑架。

3. 进行钢筋网的焊接或连接。

确保焊接牢固，连接紧密，没有松动或缺口。

4. 检查钢筋网的平整度和垂直度，如有问题，及时进行调整和修正。

5. 检查钢筋网的耐腐蚀性能，并根据需要进行防腐处理。

6. 确保钢筋网施工完毕后没有残留的焊渣或切割边缘。

3.3 清理和验收1. 清理施工现场，清除施工垃圾和废料。

2. 对施工质量进行验收，检查钢筋网的固定和连接情况，确保符合设计要求。

4. 安全注意事项在施工过程中，应注意以下安全事项：- 操作人员应穿戴好相关的个人防护装备，如安全帽、防护眼镜等。

- 使用焊接工具时，注意防火防爆措施。

- 避免施工现场的积水和滑倒风险。

- 定期检查和维护施工设备，确保其正常使用。

5. 总结本文档提供了弱电机房电磁防护笼钢筋网屏蔽层施工方案，通过正确执行施工步骤和注意安全事项，可确保施工质量和电磁屏蔽效果的达到设计要求。

在施工过程中应严格按照规范和标准进行操作，确保施工的顺利进行和施工质量的达标。

屏蔽机房施工步骤一、屏蔽机房施工场地清理用户需将施工场地做平，以免称重后变形，并进行清理和防尘处理，地面不得有金属及其它杂物。

二、地梁1、测量施工场地的尺寸与施工图纸的尺寸核对,铺设地梁。

先做好地梁外围四周的框架,并做好固定,固定结构详见《地梁节点图》。

2、按图纸设长C型钢的固定点，间距为1５00㎜,放长C型钢,焊接固定。

3、短Ｃ型钢衬档，间距为5５４×4２0㎜。

4、铺设地板：地板规格:12６5×40００㎜,126５×2500㎜，离C型钢边缘预留1５㎜焊接，板与板之间留间隙３—５㎜焊缝。

5、打孔塞焊，孔必须打在下方有C型钢的地方，孔径Φ10。

6、塞焊后,地板接缝满焊焊接.三、四周墙体龙骨1、在地面上拼接一面墙的或一段墙的龙骨，立柱为60×６0×3方管,中间衬档为３0×６０×2方管,间距为8５0㎜.2、竖墙体龙骨时,做好龙骨框架面的垂直和平整度。

3、每根立柱下需垫1０0×１00×５绝缘板。

四、顶梁龙骨1、顶墙体上打Ｍ８膨胀螺钉,用3#角钢焊连接顶梁10#槽钢,膨胀螺钉需用尼龙套套上与角铁绝缘处理.2、地梁主龙骨是1０#槽钢,中间衬档是30×60×2方管.五、壳体1、贴每一块壁板和顶板时都必须调整好垂直线和水平线,板与龙骨为断续焊，其焊缝间距为15-30㎝。

2、贴壳体钢板,壁板是底部折边与地板焊连接,先将壁板点焊焊接在背面龙骨上，两竖边平板搭接平焊，搭接尺寸不得少于１0㎜.3、顶板:顶板为四周折边板，大边与小边连接，每件顶板与顶梁框架需焊接牢固后，方可施工下一块顶板。

4、整个壳体钢板贴完后，满焊焊接板缝,焊接时连续焊接.六、设备安装1、屏蔽门:将门调整到垂直和水平的位置,将门和周围壁板连接,并满焊焊接，焊接时分段焊接,避免局部受热变形。

2、波导窗:根据风口的位置,开洞安装波导窗，波导窗与壳体钢板连接时,采用分散分段焊接，避免局部大量受热波导窗变形．3、滤波器：根据配电系统的位置,在壳体上开孔，并将孔周围的油漆打磨掉露出金属色,用酒精擦洗干净，将滤波器的输出端垫上铜网放入孔内，在屏蔽室内也需垫上铜网拧上螺母。

屏蔽机房工程施工方案屏蔽机房工程施工方案机房屏蔽工程施工方案目录一、概述 (5)1、保证屏蔽室内系统运行的可靠性： (5)2、保证信息安全的要求 (6)3、保证工作人员的工作环境 (6)二、设计施工依据 (6)三、焊接式屏蔽室屏蔽效能 (7)1、屏蔽室屏蔽效能： (7)2、屏蔽壳体机械性能： (7)四、屏蔽室配置（具体按客户要求配置） (7)五、屏蔽室主体结构及预制件 (8)1、屏蔽机房安装场要求 (8)2、屏蔽机房主体支撑结构 (8)六、图例说明： (8)七、屏蔽室制作工艺 (9)八、屏蔽门工艺 (10)八、屏蔽室通风系统（截止通风波导窗）11九、屏蔽室配电系统 (11)1、电气设计施工原则 (11)十、屏蔽室通信系统及信号接口装置 (12)1、光纤波导管： (12)2、其它线缆屏蔽处理： (12)十一、屏蔽壳体接地 (13)1、屏蔽室地线的作用与制作： (13)1）、屏蔽地： (13)2. 保护地： (13)3. 接地线 (13)屏蔽室内等电位接地： (13)十二、室内装饰 (14)1、装修设计依据 (14)2、装修主要材料的选择 (14)1）、顶： (14)2）、墙面： (14)3）、地板： (14)4）、非燃性或难燃性材料 (15)5）、装饰后的效果及说明 (15)3、室内电器/照明系统 (15)一、概述根据用户提出的技术要求，对安装屏蔽室的建筑物进行实地勘查，依据国家有关标准和规范，结合所建屏蔽室系统运行特点进行总体设计。

总体设计方案必须安全可靠，确保系统安全可靠的运行。

保证屏蔽室场地工作人员的身心健康，延长屏蔽室系统的使用寿命。

通过采用优质产品和先进工艺，为信息保密、计算机设备、以及工作人员创造一个安全、可靠美观、舒适的工作场地。

1、保证屏蔽室内系统运行的可靠性：屏蔽室工程的可靠性与环境、供配电、接地等因素是密不可分的，对供配电系统和接地系统而言，如果处理不得当，诸如电网过渡引发直流电源振荡将会使计算机在运行过程中，该为“0”的变成“1”，使软件出现“奇偶位错误”，影响计算机系统的可靠运行。
