电磁屏蔽机房工程设计方案一、电磁屏蔽技术概述1. 电磁辐射概念电磁辐射是指由电磁场中的电磁波通过传播介质向外辐射的能量。
在通信设备、电子设备等电子技术产品中均会产生电磁辐射，如果不能有效地进行屏蔽，就会对附近的设备和人体产生危害。
2. 电磁屏蔽技术原理电磁屏蔽技术主要采用屏蔽材料或结构对电磁辐射进行阻隔或吸收，从而达到减小或消除电磁辐射的目的。
常见的电磁屏蔽材料有电磁屏蔽漆、电磁屏蔽垫、电磁屏蔽管等，它们能够起到隔离电磁辐射的作用。
3. 电磁屏蔽技术应用领域电磁屏蔽技术广泛应用于通信基站、机房、电子设备生产线等场所。
其中，机房作为网络设备集中放置、数据中心等重要场所，电磁屏蔽技术的应用尤为重要。
二、电磁屏蔽机房设计方案1. 机房环境分析在进行电磁屏蔽机房的设计前，首先要对机房环境进行充分分析。
主要包括机房所处的环境电磁辐射情况、机房内部设备的辐射特性等。
通过充分的环境分析，可以为后续的设计工作提供重要的依据。
2. 机房布局设计根据机房环境分析的结果，合理布局机房内的设备和线缆。
对于高辐射设备，要与其他设备保持一定的距离，避免相互干扰。
此外，还要提前规划好电缆的走向，尽量减小电磁辐射对周围环境的影响。
3. 电磁屏蔽材料选择在机房设计中，应根据实际情况选择适合的电磁屏蔽材料。
一般来说，对于机房内的设备和线缆，可以采用电磁屏蔽管进行包覆或采用电磁屏蔽漆进行喷涂，以达到隔离电磁辐射的效果。
4. 环境监测系统设计为了及时监测机房内的电磁辐射情况，可以设计环境监测系统。
通过监测系统，可以实时了解机房内的电磁辐射水平，及时采取相应的控制措施，确保机房内的电磁辐射水平在允许范围内。
5. 环境控制系统设计最后，针对机房内的环境控制系统进行设计。
通过控制系统，可以对机房内的温度、湿度等环境参数进行监测和调节，保证机房内部设备的正常运行。
三、电磁屏蔽机房设计实施流程1. 环境分析阶段在设计机房时，需要首先对场地环境进行调查和评估。
屏蔽机房建设方案一、机房布局与规划屏蔽机房的布局与规划应充分考虑功能需求、设备配置、空间利用率以及人员操作便利性。
首先，应确定机房的总面积，并根据实际需求划分出设备区、操作区、维修区等不同的功能区域。
其次，合理安排各区域的设备摆放，确保设备间距和通道宽度符合相关标准和操作要求。
最后，制定机房的出入管理制度，确保机房的安全性和稳定性。
二、电磁屏蔽设计电磁屏蔽是屏蔽机房建设的核心内容之一。
为确保机房内部设备免受外部电磁干扰的影响，应采取有效的屏蔽措施。
首先，应选择具有良好屏蔽性能的机房建筑材料和门窗。
其次，对于机房内部的电缆、线路等，应采用屏蔽线缆或设置屏蔽槽道进行防护。
此外，还可采用滤波器等设备对电源和信号线路进行滤波处理，进一步降低电磁干扰的影响。
三、接地与防雷系统接地系统是确保机房电气安全的重要措施之一。
应建立符合规范的接地网络，将机房内的所有金属设备、线缆、管道等可靠接地。
同时，防雷系统也是必不可少的，应安装避雷针、避雷带等防雷设施，确保机房在雷电天气下的安全稳定运行。
四、配电与照明系统配电系统是机房的重要组成部分，应满足机房设备的用电需求，并确保电源的可靠性和稳定性。
应选择高质量的配电设备，并设置备用电源，以应对突发停电等情况。
照明系统应满足机房的照明需求，选择适当的灯具和照明布局，确保机房内光线充足、均匀，同时避免产生眩光和阴影。
五、恒温恒湿环境控制机房内的设备对温度和湿度有严格的要求，因此应建立恒温恒湿环境控制系统。
通过安装空调、加湿器等设备，对机房内的温度和湿度进行精确控制，确保设备在适宜的环境条件下运行。
六、监控与报警系统为实时掌握机房的运行状态和及时处理异常情况，应建立监控与报警系统。
通过安装视频监控、温湿度传感器、烟雾报警器等设备，对机房内的环境参数、设备运行状态等进行实时监测。
同时，设置报警阈值和联动机制，当环境参数或设备状态出现异常时，及时触发报警并采取相应的处理措施。
七、防静电与防泄漏机房内设备运行时可能产生静电和电磁泄漏，对设备的安全性和稳定性构成威胁。
屏蔽机房
屏蔽机房是指采取一系列措施，以防止外部干扰对机房内
部设备和网络的影响。
下面是一些常见的屏蔽机房的方法：
1. 电磁屏蔽：通过在机房墙壁、天花板和地板等处使用电
磁屏蔽材料，防止外部电磁干扰进入机房。
2. 防雷措施：在机房周围设置避雷装置和接地系统，以保
护机房内部设备免受雷击损坏。
3. 防火措施：机房内部需要设置防火墙、烟雾报警器等设备，以及定期进行消防演练，确保机房的安全。
4. 温湿度控制：机房内部应控制温度和湿度，确保设备的
正常运行和寿命。
5. 接地保护：机房内设备需要正确接地，以防止静电和漏电的影响。
6. 电源保护：使用电源稳定器和不间断电源（UPS）等设备，以保证机房内设备在供电中断时能够继续正常运行。
7. 安全监控：机房内部应设置安全监控系统，包括视频监控和人员出入记录等，以保护机房内设备和数据的安全。
总之，通过这些屏蔽措施，可以有效保护机房内设备和网络的安全，并提高机房的工作效率和稳定性。

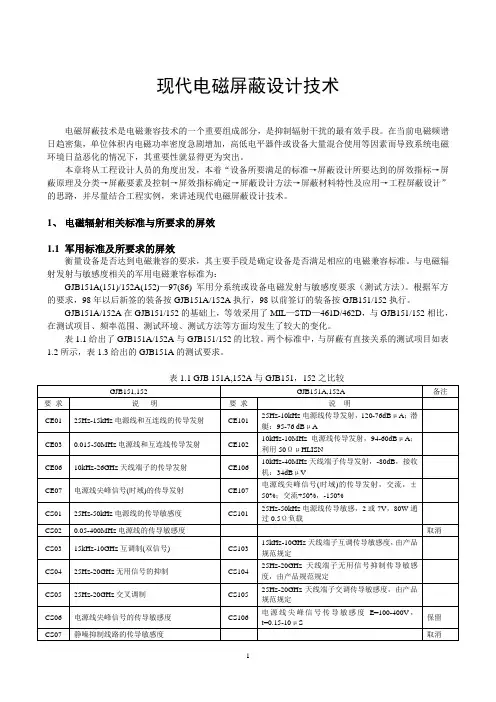

现代电磁屏蔽设计技术电磁屏蔽技术是电磁兼容技术的一个重要组成部分，是抑制辐射干扰的最有效手段。
在当前电磁频谱日趋密集，单位体积内电磁功率密度急剧增加，高低电平器件或设备大量混合使用等因素而导致系统电磁环境日益恶化的情况下，其重要性就显得更为突出。
本章将从工程设计人员的角度出发，本着“设备所要满足的标准→屏蔽设计所要达到的屏效指标→屏蔽原理及分类→屏蔽要素及控制→屏效指标确定→屏蔽设计方法→屏蔽材料特性及应用→工程屏蔽设计”的思路，并尽量结合工程实例，来讲述现代电磁屏蔽设计技术。
1、电磁辐射相关标准与所要求的屏效1.1 军用标准及所要求的屏效衡量设备是否达到电磁兼容的要求，其主要手段是确定设备是否满足相应的电磁兼容标准。
与电磁辐射发射与敏感度相关的军用电磁兼容标准为：GJB151A(151)/152A(152)—97(86) 军用分系统或设备电磁发射与敏感度要求（测试方法）。
根据军方的要求，98年以后新签的装备按GJB151A/152A执行，98以前签订的装备按GJB151/152执行。
GJB151A/152A在GJB151/152的基础上，等效采用了MIL—STD—461D/462D，与GJB151/152相比，在测试项目、频率范围、测试环境、测试方法等方面均发生了较大的变化。
表1.1给出了GJB151A/152A与GJB151/152的比较。
两个标准中，与屏蔽有直接关系的测试项目如表1.2所示，表1.3给出的GJB151A的测试要求。
表1.1 GJB 151A,152A与GJB151，152之比较从表1.3中可以看出，RE102和RS103是各类设备必做的测试项目，(RE02和RS03也是GJB151所要求必做的测试项目)。
在实际工程中，RE02(RE102)是最难通过的项目，我们以要求最高的陆军用设备的RE02(RE102)为例子说明其屏效的指标要求。
表中，A表示该要求适用；L表示该项要求应按标准相应条款加以限制；S表示由订购单位在订购规范中对适用性和极限要求作详细规定；空白栏表示该项要求不适用。

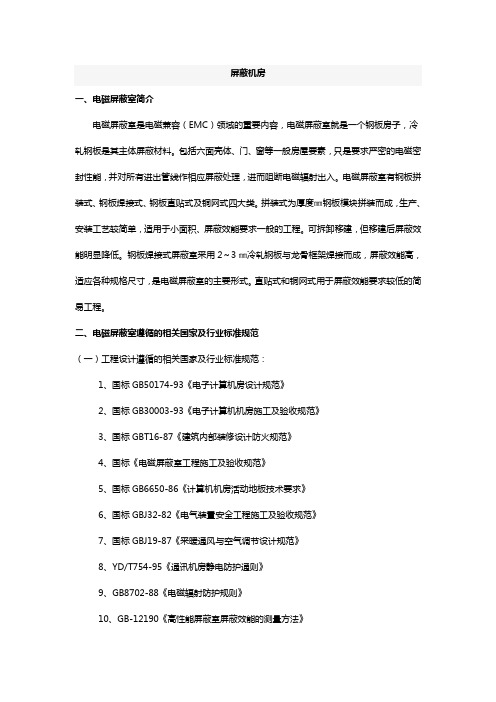

屏蔽机房一、电磁屏蔽室简介电磁屏蔽室是电磁兼容（EMC）领域的重要内容，电磁屏蔽室就是一个钢板房子，冷轧钢板是其主体屏蔽材料。
包括六面壳体、门、窗等一般房屋要素，只是要求严密的电磁密封性能，并对所有进出管线作相应屏蔽处理，进而阻断电磁辐射出入。
电磁屏蔽室有钢板拼装式、钢板焊接式、钢板直贴式及铜网式四大类。
拼装式为厚度1.5㎜钢板模块拼装而成，生产、安装工艺较简单，适用于小面积、屏蔽效能要求一般的工程。
可拆卸移建，但移建后屏蔽效能明显降低。
钢板焊接式屏蔽室采用2～3㎜冷轧钢板与龙骨框架焊接而成，屏蔽效能高，适应各种规格尺寸，是电磁屏蔽室的主要形式。
直贴式和铜网式用于屏蔽效能要求较低的简易工程。
二、电磁屏蔽室遵循的相关国家及行业标准规范（一）工程设计遵循的相关国家及行业标准规范：1、国标GB50174-93《电子计算机房设计规范》2、国标GB30003-93《电子计算机机房施工及验收规范》3、国标GBT16-87《建筑内部装修设计防火规范》4、国标《电磁屏蔽室工程施工及验收规范》5、国标GB6650-86《计算机机房活动地板技术要求》6、国标GBJ32-82《电气装置安全工程施工及验收规范》7、国标GBJ19-87《采暖通风与空气调节设计规范》8、YD/T754-95《通讯机房静电防护通则》9、GB8702-88《电磁辐射防护规则》10、GB-12190《高性能屏蔽室屏蔽效能的测量方法》11、《中华人民共和国计算机信息系统安全保护条例》（二）屏蔽室屏蔽效能：模拟干扰源置于室外时，屏蔽室由安放前后的电场强度，磁场强度或功率之比。
磁场14KHz — 450KHz ≥70dB 500KHz — 20MHz ≥90dB平面波50MHz ——1GHz ≥100dB微波1GHz——10GHz ≥100dB三、电磁屏蔽室的主要功能：（一）隔离外界电磁干扰，保证室内电子、电气设备正常工作。
特别是在电子元件、电器设备的计量、测试工作中，利用电磁屏蔽室（或暗室）模拟理想电磁环境，提高检测结果的准确度。
电磁屏蔽机房方案1. 引言随着科技的不断发展，电子设备和通信技术的应用越来越广泛。
然而，电子设备和通信信号产生的电磁辐射也带来了一系列问题，其中之一就是电磁干扰。
电磁干扰对于机房内的设备和系统的正常运行造成了很大的影响。
为了解决这一问题，需要通过电磁屏蔽来降低电磁辐射的水平，确保机房内的设备和系统的稳定工作。
本文将介绍一种电磁屏蔽机房的方案。
2. 电磁屏蔽机房方案的设计要求在设计电磁屏蔽机房方案时，需要考虑以下几个方面的要求：2.1 电磁辐射源的特性首先，需要对机房内的电磁辐射源进行详细的分析。
包括辐射源的频率范围、功率水平和工作模式等。
这些信息对于确定屏蔽材料和屏蔽方式至关重要。
2.2 屏蔽效果的要求其次，需要确定机房内的设备和系统对于电磁屏蔽的要求。
根据设备和系统的敏感性，可以确定电磁辐射的限制水平。
2.3 经济成本的考虑除了屏蔽效果外，经济成本也是设计电磁屏蔽机房方案时需要考虑的一个重要因素。
需要在满足屏蔽效果的前提下，尽量降低成本。
3. 电磁屏蔽机房方案的实施在满足设计要求的前提下，可以采用以下几个方面的方法来实施电磁屏蔽机房方案：3.1 选择合适的屏蔽材料根据电磁辐射源和屏蔽效果的要求，选择适合的电磁屏蔽材料。
常见的电磁屏蔽材料包括铜和铝等金属材料，以及导电涂料、导电橡胶等。
3.2 排布屏蔽材料将选择的屏蔽材料按照一定的排布方式应用于机房的墙壁、天花板和地板等部位。
屏蔽材料应尽量覆盖电磁辐射源周围，以最大限度地降低辐射水平。
3.3 导向电磁辐射在机房内设置导向装置，将电磁辐射引导到特定的区域，从而降低其他区域的辐射水平。
导向装置可以采用反射板、折射板等。
3.4 使用屏蔽设备和器件在机房内使用专门的屏蔽设备和器件，如屏蔽箱、屏蔽门等。
这些设备和器件可以提供更加精确和专业的屏蔽效果。
4. 电磁屏蔽机房方案的效果评估在实施电磁屏蔽机房方案后，需要对其效果进行评估。
评估方法包括实测和仿真分析两种。
电磁屏蔽室设计方案一、引言随着现代电子技术的不断发展，电磁环境日益复杂，电磁干扰已经成为影响电子产品性能和稳定性的重要因素。
为了保护电子设备免受外部电磁干扰，保障人员的安全，电磁屏蔽室的设计与建设至关重要。
本文将阐述电磁屏蔽室的设计方案，包括屏蔽原理、设计要素、结构材料、建设流程等方面。
二、电磁屏蔽原理电磁屏蔽室的主要作用是通过电磁波反射、吸收和传播等方式，减少或消除电磁干扰对电子设备的影响。
根据电磁波的传播特性，电磁屏蔽可以分为电场屏蔽和磁场屏蔽两种。
电场屏蔽主要通过提高屏蔽体与干扰源之间的阻抗来实现，而磁场屏蔽则依赖于改变屏蔽体的磁特性来达到效果。
三、设计要素1、屏蔽效能：电磁屏蔽室的屏蔽效能是衡量其性能的关键指标，一般通过频率范围和信号衰减程度来衡量。
设计时应考虑满足不同频率下的屏蔽要求。
2、结构材料：电磁屏蔽室的结构材料对屏蔽效果具有重要影响。
一般选用导电性能良好的金属材料，如铜、铝等，同时需考虑材料的厚度、强度及安装方式。
3、气密性：为了防止外部电磁波通过空气渗透到屏蔽室内部，影响室内设备的正常运行，设计时应注意提高屏蔽室的气密性。
4、通风与散热：考虑到人员舒适度和设备散热需求，设计时应设置合适的通风系统，并确保屏蔽室具有良好的散热性能。
5、施工与维护：应考虑施工的可行性和方便性，同时也要考虑到日后维护和升级的需求。
四、结构与材料选择1、结构形式：电磁屏蔽室的结构形式可根据需求进行定制，常见的有固定式、移动式和嵌入式。
固定式屏蔽室一般采用钢构框架，配合多层钢板和铜网等材料；移动式屏蔽室则采用铝合金框架和专用屏蔽材料；嵌入式屏蔽室则嵌入到建筑物墙体中，不占用额外空间。
2、材料选择：电磁屏蔽室的主要材料包括钢材、铜材、铝材等金属材料，以及吸波材料、绝缘材料等。
钢材具有强度高、耐腐蚀的优点，适用于室外环境和大型设备；铜材具有优良的导电性和耐腐蚀性，适用于高频屏蔽室；铝材质量轻、易于加工，适用于移动式和嵌入式屏蔽室。
xx屏蔽机房技术方案为了保障网络安全，防止非法攻击和信息泄露，屏蔽机房技术方案的实行变得至关重要。
本文将就屏蔽机房技术方案进行详细介绍。
一、屏蔽机房的定义及作用屏蔽机房又称盲区机房，是一种具有屏蔽功能的服务器机房，屏蔽机房会采用一系列技术措施，保护机房内的服务器、计算机等设备免受外界网络恶意攻击和病毒感染，从而保证信息系统网络的安全、稳定和可靠。
屏蔽机房是一个基于物理屏蔽的网络安全解决方案，在一定程度上可以减少外部攻击对网络的破坏。
其主要特点是，内部网络和外部网络完全隔离，使得内部网络和外部网络之间的数据传输流量量非常小，可以大幅提高网络安全性。
二、屏蔽机房技术方案的主要构成（1）防火墙技术防火墙技术是屏蔽机房中重要的一环。
安装防火墙可以在不影响内网正常工作的情况下，对外来网络进行控制和选择性拦截。
防火墙应用的基本原则是：允许内网用户访问外网，但对从外部进入内网的访问进行限制和限制。
（2）VPN网络安全技术VPN技术可以实现远程用户和内网之间的安全通信。
远程用户可以在连接VPN 之后，通过VPN服务器获得内部网络的资源，同时实现远程办公和合作。
（3）数据加密技术在数据加密技术的应用之下，内部数据传输完全被保密。
采用数据加密技术，能够大幅降低外部攻击的成功率。
对于对数据机密性要求高的部门或者企业来说，数据加密技术是必不可少的。
（4）漏洞扫描技术漏洞扫描技术是屏蔽机房中非常重要的一项技术，主要是指对网络中存在的漏洞进行监控和分析。
将漏洞分析结果报告给管理人员，使得管理人员能够及时发现网络中的漏洞，并采取相应的措施，防止出现严重的网络威胁。
三、屏蔽机房技术方案的实现方式（1）建立专用的机房或机柜：在安置服务器的房间或机柜内，设置屏蔽机房装置和相关设施。
（2）设置物理安全措施：在机房的内部采取物理安全措施，如安装监控设备，保证机房内部的安全。
（3）建立防火墙设备：将内部网与外部网隔离开来，防御外部网络的攻击，保护机房内的服务器、计算机等设备免受外部网络恶意攻击和病毒感染。
机房电磁屏蔽措施一、前言在现代社会中，计算机技术的发展已经成为了各个领域的重要组成部分，而机房作为计算机运行的核心环境之一，在保障计算机设备安全运行方面显得尤为重要。
然而，由于电磁辐射对计算机设备产生的干扰越来越严重，因此必须采取相应的措施来保障机房内部环境的稳定性和安全性。
二、电磁辐射与机房设备干扰1. 电磁辐射概述电磁辐射是指在空间中传播的电场和磁场所产生的波动现象。
它广泛存在于日常生活中，如手机信号、无线网络等。
但是当这些信号超出了一定范围时，就会对周围环境产生干扰。
2. 机房设备受到电磁辐射干扰在机房内部，大量的计算机设备集中在一起工作，这些设备之间互相产生了大量的信号干扰。
同时，外界也会向室内传递大量信号，并且这些信号可能超出了室内设备所能承受的范围，从而对设备产生了干扰。
三、机房电磁屏蔽措施为了保障机房内部环境的稳定性和安全性，必须采取相应的电磁屏蔽措施。
以下是一些常见的措施：1. 金属屏蔽金属材料具有良好的电磁屏蔽效果。
因此，可以在机房内设置金属隔离墙、金属地板等结构来有效地阻隔外界信号对室内设备产生的干扰。
2. 地线连接机房内部所有设备都需要接地线连接，这样可以有效地将电磁辐射导入地下。
同时，在接地线连接时要注意选择合适的接线方式和材料，以保证接地效果。
3. 屏蔽罩在机房内部设置一定数量和规格的电磁屏蔽罩，可以有效防止外界信号对设备产生干扰。
同时，在选择罩体材料时要注意其导电性和抗腐蚀性能。
4. 设备间距离在机房内部布置设备时，应该合理安排设备之间的距离。
如果设备之间距离过小，容易产生互相干扰的现象。
因此，在布置设备时要注意合理安排空间。
5. 磁屏蔽在机房内部设置一定数量和规格的磁屏蔽材料，可以有效地防止磁场对设备产生干扰。
同时，在选择磁屏蔽材料时要注意其导磁性能和抗腐蚀性能。
6. 电源滤波器在机房内部设置电源滤波器，可以有效地阻隔电源中的高频噪声。
同时，在选择滤波器时要注意其额定电流和频率范围。
电磁屏蔽机房设计方案一、工程概述用途：该机房用于无线电设备的检测。
本方案是根据工程招标文件，设计研究确定的屏蔽工程设计方案。
二、设计依据1.《招标文件》2.《处理涉密信息的电磁屏蔽室的技术要求和测试方法》BMB3-19993. 《电磁屏蔽室屏蔽效能的检测方法》GB12190-20064. 《电磁屏蔽室工程施工及验收规范》SJ31470-20025. 《电子信息系统机房设计规范》GB 50174-20086. 《电子计算机场地通用规范》GB/T-2887-20007. 《电子信息系统机房施工和验收规范》GB 50462-20088. 《电子计算机机房施工及验收规范》SJ/T30003-939. 《计算站场地安全要求》GB 9361-8810. 《计算机房用活动地板技术条件》GB 6650-8611.《计算机机房工程设计与施工》人民邮电出版社1997.212.《计算机机房配电系统设计要求》ZY1997-9913.《高层民用建筑设计防火规范》GB 50045-95（2005版）14.《建筑内部装修设计防火规范》GB 50222-9515.《室内装饰工程质量规范》QB 1838-9316.《民用建筑电气设计规范》JGJ/T16-9217.《低压配电设计规范》GB5005418.《建筑防雷设计规范》GB50057-9419.《通风与空调工程施工及验收规范》GB50243-9720.《供配电系统设计规范》GB50052-9221.《火灾自动报警系统设计规范》GB50116-98其他国家、行业相关标准、规范三、屏蔽室总体结构本项目工程建设面积为32m2，屏蔽室面积为28 m2.。
建造规模为8m（长）x4m(宽)x2.6（高）。
屏蔽室安装1樘1500X2000mm屏蔽门。
四、屏蔽工程1．屏蔽效能指标：磁场14kHZ >=63dB200kHZ >=93dB平面波 450MHz >=100dB平面波 1-10GHz >=100dB屏蔽室为多点接地，接地电阻不大于1欧姆。

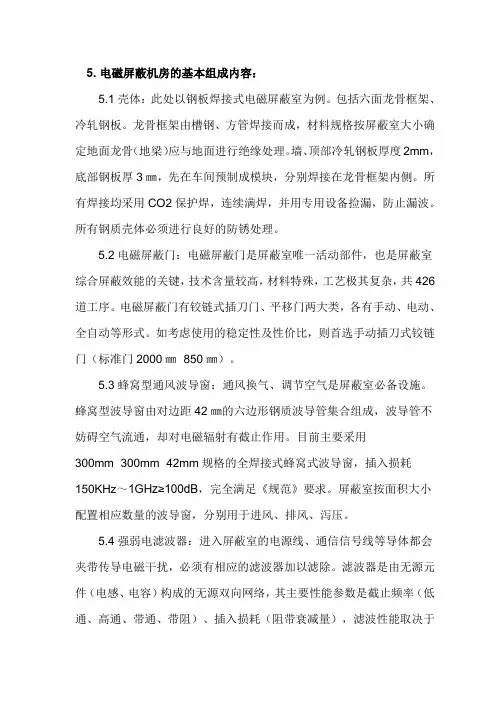

2屏蔽工程主要内容：1).屏蔽工程主要包括屏蔽主体和屏蔽设备。
屏蔽主体包括：屏蔽壳体、屏蔽门、通风截止波导窗。
屏蔽设备包括：电源滤波器、信号滤波器、光电转换设备、空调信号转换设备、空调进出风、光纤截止波导管。
2).系统设计中充分利用金属板材对电磁波的吸收和反射的作用，并结合滤波、隔离、接地等屏蔽技术，满足屏蔽效能指标要求。
屏蔽壳体材料①.屏蔽指标的计算：对屏蔽指标的设计计算如下：透射R（屏效）=20lg环境场强屏蔽后场强②.屏蔽材料的选择：当电磁波E垂直穿过金属屏蔽体时，屏蔽体的屏蔽效能与屏蔽体的结构、屏蔽材料的电导率、磁导率、电磁场频率、场源性质和距场源距离等有关，如下图所示：E 1E 2金属屏蔽体的屏蔽效能SE 可表示为：SE= A + R + C （dB ） 式中 SE ── 金属屏蔽体的屏蔽效能 A ── 电磁波在屏蔽板内的吸收损耗 R ── 电磁波在屏蔽板上的反射损耗 C ── 电磁波在屏蔽板内的多次反射修正项其中A 与屏蔽层的厚度和传播常数有关，R 、C 与传输系数、反射系数和波阻抗等有关。
不同金属材料有不同的A 、R 、C 值。
为使屏蔽效能公式便于应用，将A 、R 、C 三项简化，代入相应的系数后，可得到A 、R 、C 的近似表达式或参考值。
（1） 吸收损耗A吸收损耗A 可用相对电导率和相对磁导率近似表示为：Ar r g f l K μ1=（dB ）式中 Ａ── 吸收损耗（dB ）K1── 系数, 当l 以m 为单位时, K1= 131.4 l ── 屏蔽体壁厚(m)f ── 电磁波频率(Hz)r μ── 屏蔽材料的相对磁导率 r g ── 屏蔽材料的相对电导率不同频率下，1mm板厚的铁、铜、铝三种常用材料的吸收损耗近似值如下：（2）反射损耗电磁波在两个金属板界面上反射掉的能量称为反射损耗（R）。
R与波阻抗、反射系数和材料等有关。
R可由下式求出：Rtlg20-=（dB）式中t 为屏蔽体的传输系数。
传输系数除了与电磁波的波阻抗和频率有关外，还与屏蔽材料的电导率、磁导率和介电常数等电气性能有关。
（3）多次反射修正项当屏蔽体吸收损耗比较小时(A≤10dB)，屏蔽体内第二个表面反射的能量较大。
因此，屏蔽体的屏蔽效果还要将多次反射的能量考虑在内，即增加一个多次反射修正项C。
该修正项C与屏蔽体的吸收损耗A 和波阻抗等因素有关。
（4）屏蔽体的总屏蔽效果屏蔽体的总屏蔽效果取决于吸收损耗（A）、反射损耗（R）和多次反射修正项(C)。
上述三项值只是定性分析和试验校核的数据。
经计算、分析和试验确定，屏蔽体的壳体材料采用Q235钢板（1mm厚）。
其具有良好的导电性和导磁性，其屏蔽效能最低可达到100dB以上(14KHz)。
对磁场的屏蔽应选择导磁率好的材料，选择钢板做屏蔽层，其厚度应为：t=AK fμrpr=3mm（A为20dB,f=50Hz时）综合考虑施工工艺，屏蔽机房壳体底板采用3mm厚冷轧钢板，壁、顶采用2mm冷轧钢板，其屏蔽效能可满足BMB3的C级要求。
（2）屏蔽体结构屏蔽体结构采用框架结构，屏蔽体高2.6米。
顶面承重采用辅助吊点。
地圈梁、顶圈梁、立柱、角立、横梁选用：80×60×3mm，网格选用：60×40×2.5mm。
（3）屏蔽门a) 屏蔽门为屏蔽工程的重要部分，选用电动插刀式屏蔽门。
b)电动插刀式屏蔽门屏蔽效能优越；简单的连杆滑块锁紧机构，使门开关灵活、省力。
该产品是我公司自主研发生产的已定型的标准产品，在工程上大量使用证明其具有很高的屏蔽指标和稳定的使用性能。
插刀式手动锁紧屏蔽门电动插刀门屏蔽门屏蔽结构采用高性能的三簧片结构，其簧片具有良好的导电性且弹性好、安装牢固，且便于清洗和更换。
该门可靠性高、易于维护。
其簧片连接结构，如下图所示：（4）通风波导窗屏蔽室通风做成截止波导形式,电磁波在穿越波导窗时，经过吸收-反射-吸收……逐渐损耗、衰减,使屏蔽室既可通风，又不致产生电磁泄漏。
屏蔽机房通风波导窗采用真空银铜钎焊的六角形蜂巢式孔径8毫米（截止频率为18GHz）。
同样通风截面积，蜂巢式波导管的重量要比方形或圆形的波导管轻，风阻小。
波导窗在3m/s风速下，压降为0.16mmHg。
银铜钎焊是在真空炉中使蜂巢和周边焊成一体，可耐高温且强度高。
通风波导窗通风波导窗屏蔽效能与屏蔽机房整体屏蔽效能相等。
屏蔽室的通风口安装600X600、300X300通风波导窗各两个。
（5）电源滤波器室外电源经电源滤波器送入室内，为了尽可能减少电源滤波器泄漏电流的干扰，选用高性能低泄漏电源滤波器。
电源滤波器插入衰减满足屏蔽室屏蔽效能要求。
屏蔽室内供电由电源滤波器引进。
由于具体配电未知，屏蔽室拟用1台380v 63A滤波器、1台220v 63A滤波器引入电源，保证设备插座、照明用电。
屏蔽室用1台63A地线滤波器引入配电地线。
电源滤波器（6）信号光端机、信号滤波器采用经质量监督检验中心检验的优质信号光端机两路，确保传输速率及吞吐量等性能满足网络传输要求。
信号滤波器用于屏蔽室内的电话通信、数据通信、空调控制、报警、消防控制、对讲门铃等信号的传输。
其插入衰减与整体屏蔽性能指标相适应。
拟采用12路信号滤波器，保证弱电信号的屏蔽处理。
信号滤波器（7）波导管为确保屏蔽室的整体性能，光纤出入屏蔽室时需要通过光纤波导管，根据最高截止频率设计光纤波导管的直径与长度，波导管长度大于直径6倍以上，本工程的波导孔直径为9mm，长度100，共配置10根光纤波导管，其性能指标与屏蔽室整体性能一致。
五、装饰、装修工程1．地面工程屏蔽壳体完工后，铺设架空防静电地板，选用“京通”品牌。
2．墙面工程墙面采用彩钢板+轻钢龙骨。
本方案采用“兴铁”彩钢板装饰墙面。
施工完毕代墙面装饰具有表面平整光滑、无眩光、防尘、防火防潮、防静电、易清洗、耐摩擦等优点。
该墙板特点是：不受潮、不变形、不起尘、易清洁，色调柔和，不产生眩光等，符合《GB 50174-2008》规范要求及《GB 50222-95》的防火要求。
3．顶面工程顶面采用微孔铝合金板+轻钢龙骨。
吊顶板选用材质轻、强度高、不燃烧、无色差、平整度好、不变形、便于拆装的微孔铝合金板，达到室内防火、防尘、吸音、美观的要求，并便于维护管理，吊顶板安装采用焊接在屏蔽金属壳体上的吊杆龙骨施工工艺。
天花板样图性能及技术特点：超过50种标准色彩与涂层；不燃性，不会燃烧，符合现代建筑消防安全的需要，这是该产品得以大量应用的重要条件；板上粘有无纺纤维纸，以增强吸音效果；吊架隐蔽、吊顶外观整体划一；结构坚固、不易变形；安装容易、维修方便；外观：磁性聚酯烤漆；厚度：0.7mm；光泽度：亚光，反光度约为0.77；平整度：小于2mm/平米；孔径：微孔2.0mm；开孔面积22﹪；边角处理：直角跌级；抗震性能：良好；防火性能：系统防火达到A级；耐用性能：良好；防潮等级：大于或等于RH99；质量保证：符合QB1561-1992行标。
六、电气工程（1）屏蔽室总用电：屏蔽室总用电量： 380V 30KW，220V 15kw。
试验设备用电量： 30KW照明等辅助用电量： 15KW采用集中供电方式，从甲方配电箱预留380V 60A、220V 60A开关（可提供30kw、15KW的用电量）引两路市电至屏蔽室外配电箱。
（2）照明：由于室内为微弱信号测试，采用LED灯具，电源外置，防止荧光灯具整流墙器对测试的影响。
七、空调、通风工程技术要求：屏蔽室温度为：20±2℃屏蔽室湿度为：35%～75％空调工程：为满足对温湿度的要求，采用屏蔽机房外安装中央空调，通过风管接入屏蔽机房，考虑到湿度要求，须配加湿单元。
通风工程:考虑到室内洁净度要求和工作环境需要，新风系统提供不低于300m3 /h的风量。
采用屏蔽机房外安装新风机组通过风管引入屏蔽机房内。
八、屏蔽室接地工程接地系统按照屏蔽工程的要求，将屏蔽壳体接地。
利用现有综合接地。
按照要求屏蔽室接地电阻不大于1欧，甲方提供接地良好的接地极。
九、消防工程配合为进入屏蔽室内消防信号做过壁处理。
为进入屏蔽室的气体提供过壁处理。
十、视频监控系统配合为屏蔽室内配备视频滤波器1台，同时配备视频实时监控系统屏蔽处理设备一套。
十一、通讯网络屏蔽室设有电话2部，网线2路，配电话滤波器2台，网络光端机2台。
十二、甲方及相关专业配合1.通风路径：新风引入确定。
消防排气的排风口及泄压口位置。
2.弱电过壁：相关专业提交过壁信号类型及线芯数量数量。
3.配电电源：甲方将电源引入到屏蔽室内，并预留10m线。
4.接地：本工程采用综合接地，接地电阻不大于1欧。
5. 基建要求土建地面水泥面找平压光，平整度5mm/3m2。
