电磁屏蔽机房(屏蔽室)接地系统方案

电磁屏蔽机房工程设计方案一、电磁屏蔽技术概述1. 电磁辐射概念电磁辐射是指由电磁场中的电磁波通过传播介质向外辐射的能量。

在通信设备、电子设备等电子技术产品中均会产生电磁辐射，如果不能有效地进行屏蔽，就会对附近的设备和人体产生危害。

2. 电磁屏蔽技术原理电磁屏蔽技术主要采用屏蔽材料或结构对电磁辐射进行阻隔或吸收，从而达到减小或消除电磁辐射的目的。

常见的电磁屏蔽材料有电磁屏蔽漆、电磁屏蔽垫、电磁屏蔽管等，它们能够起到隔离电磁辐射的作用。

3. 电磁屏蔽技术应用领域电磁屏蔽技术广泛应用于通信基站、机房、电子设备生产线等场所。

其中，机房作为网络设备集中放置、数据中心等重要场所，电磁屏蔽技术的应用尤为重要。

二、电磁屏蔽机房设计方案1. 机房环境分析在进行电磁屏蔽机房的设计前，首先要对机房环境进行充分分析。

主要包括机房所处的环境电磁辐射情况、机房内部设备的辐射特性等。

通过充分的环境分析，可以为后续的设计工作提供重要的依据。

2. 机房布局设计根据机房环境分析的结果，合理布局机房内的设备和线缆。

对于高辐射设备，要与其他设备保持一定的距离，避免相互干扰。

此外，还要提前规划好电缆的走向，尽量减小电磁辐射对周围环境的影响。

3. 电磁屏蔽材料选择在机房设计中，应根据实际情况选择适合的电磁屏蔽材料。

一般来说，对于机房内的设备和线缆，可以采用电磁屏蔽管进行包覆或采用电磁屏蔽漆进行喷涂，以达到隔离电磁辐射的效果。

4. 环境监测系统设计为了及时监测机房内的电磁辐射情况，可以设计环境监测系统。

通过监测系统，可以实时了解机房内的电磁辐射水平，及时采取相应的控制措施，确保机房内的电磁辐射水平在允许范围内。

5. 环境控制系统设计最后，针对机房内的环境控制系统进行设计。

通过控制系统，可以对机房内的温度、湿度等环境参数进行监测和调节，保证机房内部设备的正常运行。

三、电磁屏蔽机房设计实施流程1. 环境分析阶段在设计机房时，需要首先对场地环境进行调查和评估。

屏蔽机房建设方案一、机房布局与规划屏蔽机房的布局与规划应充分考虑功能需求、设备配置、空间利用率以及人员操作便利性。

首先，应确定机房的总面积，并根据实际需求划分出设备区、操作区、维修区等不同的功能区域。

其次，合理安排各区域的设备摆放，确保设备间距和通道宽度符合相关标准和操作要求。

最后，制定机房的出入管理制度，确保机房的安全性和稳定性。

二、电磁屏蔽设计电磁屏蔽是屏蔽机房建设的核心内容之一。

为确保机房内部设备免受外部电磁干扰的影响，应采取有效的屏蔽措施。

首先，应选择具有良好屏蔽性能的机房建筑材料和门窗。

其次，对于机房内部的电缆、线路等，应采用屏蔽线缆或设置屏蔽槽道进行防护。

此外，还可采用滤波器等设备对电源和信号线路进行滤波处理，进一步降低电磁干扰的影响。

三、接地与防雷系统接地系统是确保机房电气安全的重要措施之一。

应建立符合规范的接地网络，将机房内的所有金属设备、线缆、管道等可靠接地。

同时，防雷系统也是必不可少的，应安装避雷针、避雷带等防雷设施，确保机房在雷电天气下的安全稳定运行。

四、配电与照明系统配电系统是机房的重要组成部分，应满足机房设备的用电需求，并确保电源的可靠性和稳定性。

应选择高质量的配电设备，并设置备用电源，以应对突发停电等情况。

照明系统应满足机房的照明需求，选择适当的灯具和照明布局，确保机房内光线充足、均匀，同时避免产生眩光和阴影。

五、恒温恒湿环境控制机房内的设备对温度和湿度有严格的要求，因此应建立恒温恒湿环境控制系统。

通过安装空调、加湿器等设备，对机房内的温度和湿度进行精确控制，确保设备在适宜的环境条件下运行。

六、监控与报警系统为实时掌握机房的运行状态和及时处理异常情况，应建立监控与报警系统。

通过安装视频监控、温湿度传感器、烟雾报警器等设备，对机房内的环境参数、设备运行状态等进行实时监测。

同时，设置报警阈值和联动机制，当环境参数或设备状态出现异常时，及时触发报警并采取相应的处理措施。

七、防静电与防泄漏机房内设备运行时可能产生静电和电磁泄漏，对设备的安全性和稳定性构成威胁。

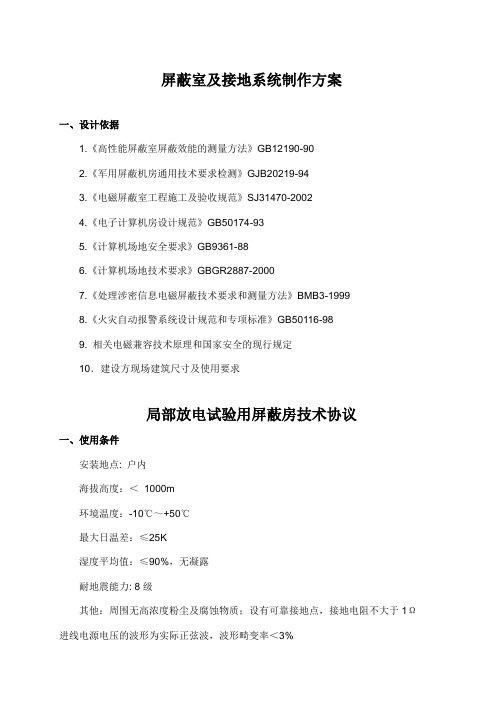

屏蔽室及接地系统制作方案一、设计依据1.《高性能屏蔽室屏蔽效能的测量方法》GB12190-902.《军用屏蔽机房通用技术要求检测》GJB20219-943.《电磁屏蔽室工程施工及验收规范》SJ31470-20024.《电子计算机房设计规范》GB50174-935.《计算机场地安全要求》GB9361-886.《计算机场地技术要求》GBGR2887-20007.《处理涉密信息电磁屏蔽技术要求和测量方法》BMB3-19998.《火灾自动报警系统设计规范和专项标准》GB50116-989. 相关电磁兼容技术原理和国家安全的现行规定10．建设方现场建筑尺寸及使用要求局部放电试验用屏蔽房技术协议一、使用条件安装地点: 户内海拔高度：＜1000m环境温度：-10℃～+50℃最大日温差：≤25K湿度平均值：≤90%，无凝露耐地震能力: 8级其他：周围无高浓度粉尘及腐蚀物质；设有可靠接地点，接地电阻不大于1Ω进线电源电压的波形为实际正弦波，波形畸变率＜3%二、遵循技术标准GJB12190-90 《高性能屏蔽室屏蔽效能的测量方法》GJBz20219-94 《军用电磁屏蔽室的技术要求和检验方法》BMB3-1999 《处理涉密信息的电磁屏蔽室的技术要求和测试方法》GJBz20397-97 《密玛机屏蔽机房的安装使用和检测》GB50174-93 《电子计算机机房设计规范》GB50052-95 《供配电系统设计规范》SJ/T 31470 《电磁屏蔽室施工及验收规范》GB/T 50205 《钢结构工程施工质量验收规范》DL/T 41706 《电力设备局部放电现场测量导则》三、屏蔽室技术参数屏蔽室外型尺寸屏蔽室门的尺寸屏蔽室电学技术指标：屏蔽室性能：屏蔽衰减效果屏蔽室在高频繁10kHz至几十MHz范围内能达以下的屏蔽效果：磁场：>65ddB 在频率10kHz…100 kHz电场：>65dB 在频率14kHz…1.6GHz屏蔽大厅技术方案：屏蔽大厅尺寸8*5*4(H)m,控制室尺寸2.4*2.4*3(H))m,该屏蔽室在原试验区建设，为保持不破坏原来地面，在实验区地面先做绝缘，绝缘材料采用6毫米厚度PP板，PP板是聚乙烯材料，绝缘效果最有，根据实验室尺寸定制PP板大小，现场进行PP板拼装焊接，PP板平铺地面，板缝之间进行倒金字塔焊接，焊条与PP板材质保持一致，焊条规格采用2.8或者2.5规格绝缘施工完毕后，进行地面屏蔽层施工，地面屏蔽层可采用3毫米优质冷轧板折边，然后点焊后分段焊接，最后将分段焊接连接焊接。

一、工程背景随着信息技术的快速发展，机房作为企业、机构的重要基础设施，其安全性、稳定性日益受到重视。

机房屏蔽工程是保障信息安全、防止电磁干扰的重要措施。

本文将对机房屏蔽工程施工方案进行讲解。

二、工程目标1. 保障信息安全，防止外部电磁干扰；2. 确保机房设备稳定运行；3. 提高机房抗电磁干扰能力；4. 符合相关国家标准和行业规范。

三、工程范围1. 机房屏蔽接地系统；2. 机房屏蔽墙；3. 机房屏蔽门窗；4. 机房屏蔽线缆；5. 机房屏蔽地板。

四、施工方案1. 施工准备（1）施工图纸：根据机房设计图纸，明确屏蔽工程的施工范围和具体要求；（2）施工材料：准备屏蔽材料、接地材料、线缆等；（3）施工工具：准备电焊机、切割机、焊接机等施工工具；（4）施工人员：组织具备相关资质的施工队伍。

2. 施工步骤（1）机房屏蔽接地系统施工1）检查接地网、接地引下线等接地设备，确保其完好；2）根据设计要求，铺设接地线，并与接地网连接；3）检查接地电阻，确保符合国家标准。

（2）机房屏蔽墙施工1）根据设计图纸，确定屏蔽墙的位置和尺寸；2）在墙体上弹出水平线和垂直线，作为施工依据；3）安装屏蔽墙，确保其平整、牢固；4）检查屏蔽墙的密封性，确保无漏电现象。

（3）机房屏蔽门窗施工1）根据设计要求，确定门窗的位置和尺寸；2）安装屏蔽门窗，确保其密封性；3）检查屏蔽门窗的电磁屏蔽效果，确保符合国家标准。

（4）机房屏蔽线缆施工1）根据设计要求，确定线缆的路径和数量；2）铺设屏蔽线缆，确保其整齐、牢固；3）检查线缆的屏蔽效果，确保符合国家标准。

（5）机房屏蔽地板施工1）根据设计要求，确定地板的位置和尺寸；2）铺设屏蔽地板，确保其平整、牢固；3）检查屏蔽地板的电磁屏蔽效果，确保符合国家标准。

3. 施工验收（1）检查施工过程是否符合设计要求和国家标准；（2）检查屏蔽效果，确保符合国家标准；（3）检查施工质量，确保无漏电、短路等现象。

五、施工注意事项1. 施工过程中，严格遵守操作规程，确保施工安全；2. 注意保护施工材料，防止损坏；3. 施工完成后，进行现场清理，确保环境整洁。

一、工程主要包括以下几部分1、屏蔽机房壳体及关键部位2、屏蔽机房内部装饰（包括综合布线、接地、防雷、门禁、消防报警灭火、数字视频监控、环境监控、空调新风）3、屏蔽机房内部供配电及照明4、工期安排、工程验收和售后服务二、机房设计建设要求总体要求：依据国家军用有关屏蔽机房建设标准并结合现场实地环境，屏蔽机房工程设计应遵循标准性、可靠性、先进性、实用性、可扩展原则，具有设计规范安全可靠、功能齐全、使用管理方便等特点，机房的配电、布线、安全监控、防静电、防电磁信息泄漏、防水、降噪、抗干扰、空气质量等符合国家相关规范标准。

系统设计方面要求整个屏蔽机房安全可靠，根据场地情况，尽可能扩大屏蔽机房的使用面积。

功能设计方面，体现出先进的管理思想，尖端的科技含量，并在系统维护上体现方便、简单的原则。

为保证设备或配件发生失效时立即更换，应考虑关键设备及配件上的一定冗余。

机房做为保密数据处理、传输中心，要达到长期不间断工作要求。

装修材料要采用高档环保新潮产品。

屏蔽机房主要技术指标：（1）满足国军标《密码机屏蔽机房的安装、使用和检测》（GJBz20219-94）、（GJB5792-2006）的C级（最高标准）要求。

（2）满足国家保密标准BMB3-1999《处理涉密信息的电磁屏蔽室技术要求和测试方式》的C级要求。

（3）场地设计达到《计算机场地技术条件》（GB2887-89）和《计算机场地安全条件》（GB9361-88）的要求。

（4）机房设计符合《电子计算机机房设计规范》（GB50222-93）的相关要求。

（5）机房防火达到《建筑内部装修设计防火规范》（GB50222-95）和《建筑设计防火规范》（GBJ45-87）要求。

（6）地板设计达到《计算机机房用活动地板技术条件》（GB6650-86）要求。

（7）配电设计符合《低压配电装置及线路设计规范》（GBJ54-83）规范。

（8）机房施工及验收符合《计算机机房施工及验收规范》（SJ/30003-94）相关标准要求。

机房接地与屏蔽机房一、机房防雷接地机房设计中有保护接地系统，防雷接地系统，工作接地系统，防静电接地系统，机房中设备的金属外壳、金属管线、防静电地网、防静电地板的支架连接一体都与保护地有良好的连接，既保证人身设备安全，又给机房内游离电子一个顺畅通路。

为保证机房中的计算机有一个等电位的工作环境。

也为了保证计算机系统稳定工作，设计可以采用单独的等电位均压带，通过等电位连接线接地，使机房能安全可靠地工作。

就近连接法就近连接法就是防静电地板可调金属支架、各类金属管道、金属线槽、建筑物金属结构就近与等电位连接带进行连接，再接入机房等电位连接端子箱。

集中连接法集中连接法就是防静电地板可调金属支架、各类金属管道、金属线槽、建筑物金属结构均与机房等电位连接端子箱进行连接。

为了保证接地电阻符合要求，要求接地线缆必须不小于BVR-25mm2的导线。

为了避免对计算机系统的电磁干扰，采用将多种接地的接地线分别接到各接地母线上，由接地母线采用一根接地线单点与接地体相连接的单点接地方式（也称为一点接地方式）。

由计算机设备至接地线的连接导线应采用多股编织铜线，且应尽量缩短连接距离，并采取格栅等措施，尽量使各接地点处于同一等电位上。

其特点是有统一的基准电位，相互干扰减少，而且能泄漏静电荷，容易施工又经济，所以规范推荐这种一点接地系统。

•独立的防静电接地系统的接地电阻值无设计要求时应小于10Ω。

•独立的防雷接地系统的接地电阻值无设计要求时应小于10Ω。

•独立的交流工作接地电阻应小于等于4Ω。

•独立的直流工作接地电阻应小于等于4Ω。

•独立的安全保护接地电阻应小于等于4Ω。

•对于共用接地系统，防雷接地与交流工作接地、直流工作接地、安全保护接地共用一组接地装置时，接地装置的接地电阻值必须按接入设备中要求的最小值为检验验收标准。

一般为小于等于1Ω。

工艺流程：等电位均压带→汇流排施工→大楼接地体电阻测试→接地体制作→电源防雷器安装→信号防雷器安装→分项验收。

电磁屏蔽机房方案1. 引言随着科技的不断发展，电子设备和通信技术的应用越来越广泛。

然而，电子设备和通信信号产生的电磁辐射也带来了一系列问题，其中之一就是电磁干扰。

电磁干扰对于机房内的设备和系统的正常运行造成了很大的影响。

为了解决这一问题，需要通过电磁屏蔽来降低电磁辐射的水平，确保机房内的设备和系统的稳定工作。

本文将介绍一种电磁屏蔽机房的方案。

2. 电磁屏蔽机房方案的设计要求在设计电磁屏蔽机房方案时，需要考虑以下几个方面的要求：2.1 电磁辐射源的特性首先，需要对机房内的电磁辐射源进行详细的分析。

包括辐射源的频率范围、功率水平和工作模式等。

这些信息对于确定屏蔽材料和屏蔽方式至关重要。

2.2 屏蔽效果的要求其次，需要确定机房内的设备和系统对于电磁屏蔽的要求。

根据设备和系统的敏感性，可以确定电磁辐射的限制水平。

2.3 经济成本的考虑除了屏蔽效果外，经济成本也是设计电磁屏蔽机房方案时需要考虑的一个重要因素。

需要在满足屏蔽效果的前提下，尽量降低成本。

3. 电磁屏蔽机房方案的实施在满足设计要求的前提下，可以采用以下几个方面的方法来实施电磁屏蔽机房方案：3.1 选择合适的屏蔽材料根据电磁辐射源和屏蔽效果的要求，选择适合的电磁屏蔽材料。

常见的电磁屏蔽材料包括铜和铝等金属材料，以及导电涂料、导电橡胶等。

3.2 排布屏蔽材料将选择的屏蔽材料按照一定的排布方式应用于机房的墙壁、天花板和地板等部位。

屏蔽材料应尽量覆盖电磁辐射源周围，以最大限度地降低辐射水平。

3.3 导向电磁辐射在机房内设置导向装置，将电磁辐射引导到特定的区域，从而降低其他区域的辐射水平。

导向装置可以采用反射板、折射板等。

3.4 使用屏蔽设备和器件在机房内使用专门的屏蔽设备和器件，如屏蔽箱、屏蔽门等。

这些设备和器件可以提供更加精确和专业的屏蔽效果。

4. 电磁屏蔽机房方案的效果评估在实施电磁屏蔽机房方案后，需要对其效果进行评估。

评估方法包括实测和仿真分析两种。

数据机房在没有做屏蔽的情况下，电子设备会受到直击雷或间接雷等强电磁干扰源的影响导致设备无法工作或工作出现异常，最严重时出现损坏，这是比较常见的电磁干扰显现，另外一种现象就是，在打雷的时候听收音机，看电视，使用电脑，收音机会出现"吱啦"的噪音，电视机，电脑会出现图像抖动等等，这些都是雷电产生的干扰造成的电磁干扰。

具体的措施能够使用屏蔽产品，并可靠接地，将外接的电磁干扰阻隔在外，把内部的设备产生的电磁波阻隔在内，这样构成一个等电位体，能够有效屏蔽电磁干扰。

屏蔽机房建设规则影响屏蔽机房效能主要有以下因素：1、屏蔽室所用材料2、屏蔽材料的接缝处理3、屏蔽门4、通风窗5、屏蔽窗6、电源线的滤波处理7、信号线的屏蔽处理机房电磁屏蔽工程的保护1．在施工中不得在屏蔽壳体内喷洒水或其它有腐蚀性的液体。

2．对施工结束的机房屏蔽体及其它安装附件要及时做防腐处理。

防腐要求应符合《建筑防腐工程施工及验收规范》（TJ212-76 ）中的有关规定的要求。

3．对于焊接缝应按规定检查焊接效果，合格后对焊缝应及时作防腐处理。

4．对电磁屏蔽体有关的各种管道、电缆等应按有关规定进行保护处理。

机房电磁屏蔽工程的测试1．机房屏蔽壳体与原建筑的地面、墙体、楼板的绝缘性能测试应符合要求2．机房屏蔽效能的测试3．电磁屏蔽效能的测试应按设计要求确定.测试的方法应按《高效能屏蔽室屏蔽效能测试方法》执行。

屏蔽机房整体建设步骤屏蔽机房整体建设一般包括以下几个方面：综合布线、抗静电地板铺设、棚顶墙体装修、隔断装修、UPS电源、专用恒温恒湿空调、机房环境及动力设备监控系统、新风系统、漏水检测、地线系统、防雷系统、门禁、监控、消防、报警、屏蔽工程等。

一、防静电地板铺设机房工程的技术施工中，机房地面工程是一个很重要的组成部分。

机房地板一般采用防静电活动地板-屏蔽室。

活动地板具有可拆卸的特点，因此，所有设备的导线电缆的连接、管道的连接及检修更换都很方便。

电磁屏蔽室设计方案一、引言随着现代电子技术的不断发展，电磁环境日益复杂，电磁干扰已经成为影响电子产品性能和稳定性的重要因素。

为了保护电子设备免受外部电磁干扰，保障人员的安全，电磁屏蔽室的设计与建设至关重要。

本文将阐述电磁屏蔽室的设计方案，包括屏蔽原理、设计要素、结构材料、建设流程等方面。

二、电磁屏蔽原理电磁屏蔽室的主要作用是通过电磁波反射、吸收和传播等方式，减少或消除电磁干扰对电子设备的影响。

根据电磁波的传播特性，电磁屏蔽可以分为电场屏蔽和磁场屏蔽两种。

电场屏蔽主要通过提高屏蔽体与干扰源之间的阻抗来实现，而磁场屏蔽则依赖于改变屏蔽体的磁特性来达到效果。

三、设计要素1、屏蔽效能：电磁屏蔽室的屏蔽效能是衡量其性能的关键指标，一般通过频率范围和信号衰减程度来衡量。

设计时应考虑满足不同频率下的屏蔽要求。

2、结构材料：电磁屏蔽室的结构材料对屏蔽效果具有重要影响。

一般选用导电性能良好的金属材料，如铜、铝等，同时需考虑材料的厚度、强度及安装方式。

3、气密性：为了防止外部电磁波通过空气渗透到屏蔽室内部，影响室内设备的正常运行，设计时应注意提高屏蔽室的气密性。

4、通风与散热：考虑到人员舒适度和设备散热需求，设计时应设置合适的通风系统，并确保屏蔽室具有良好的散热性能。

5、施工与维护：应考虑施工的可行性和方便性，同时也要考虑到日后维护和升级的需求。

四、结构与材料选择1、结构形式：电磁屏蔽室的结构形式可根据需求进行定制，常见的有固定式、移动式和嵌入式。

固定式屏蔽室一般采用钢构框架，配合多层钢板和铜网等材料；移动式屏蔽室则采用铝合金框架和专用屏蔽材料；嵌入式屏蔽室则嵌入到建筑物墙体中，不占用额外空间。

2、材料选择：电磁屏蔽室的主要材料包括钢材、铜材、铝材等金属材料，以及吸波材料、绝缘材料等。

钢材具有强度高、耐腐蚀的优点，适用于室外环境和大型设备；铜材具有优良的导电性和耐腐蚀性，适用于高频屏蔽室；铝材质量轻、易于加工，适用于移动式和嵌入式屏蔽室。
