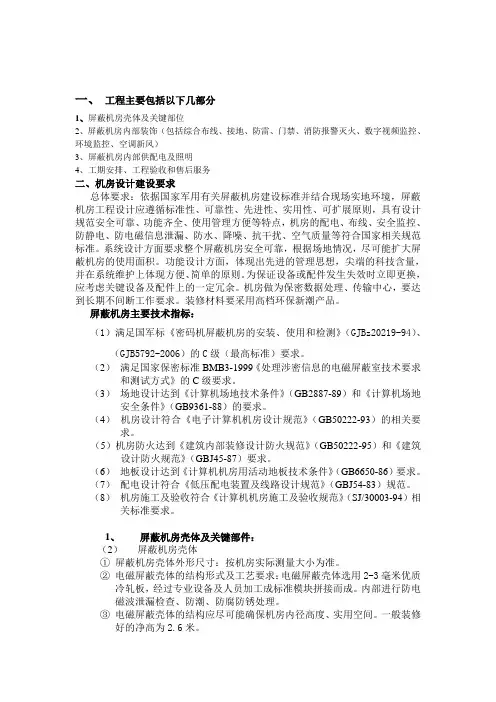

常用机房屏蔽工程(电磁屏蔽 室)技术方案模板

一、工程主要包括以下几部分1、屏蔽机房壳体及关键部位2、屏蔽机房内部装饰（包括综合布线、接地、防雷、门禁、消防报警灭火、数字视频监控、环境监控、空调新风）3、屏蔽机房内部供配电及照明4、工期安排、工程验收和售后服务二、机房设计建设要求总体要求：依据国家军用有关屏蔽机房建设标准并结合现场实地环境，屏蔽机房工程设计应遵循标准性、可靠性、先进性、实用性、可扩展原则，具有设计规范安全可靠、功能齐全、使用管理方便等特点，机房的配电、布线、安全监控、防静电、防电磁信息泄漏、防水、降噪、抗干扰、空气质量等符合国家相关规范标准。

系统设计方面要求整个屏蔽机房安全可靠，根据场地情况，尽可能扩大屏蔽机房的使用面积。

功能设计方面，体现出先进的管理思想，尖端的科技含量，并在系统维护上体现方便、简单的原则。

为保证设备或配件发生失效时立即更换，应考虑关键设备及配件上的一定冗余。

机房做为保密数据处理、传输中心，要达到长期不间断工作要求。

装修材料要采用高档环保新潮产品。

屏蔽机房主要技术指标：（1）满足国军标《密码机屏蔽机房的安装、使用和检测》（GJBz20219-94）、（GJB5792-2006）的C级（最高标准）要求。

（2）满足国家保密标准BMB3-1999《处理涉密信息的电磁屏蔽室技术要求和测试方式》的C级要求。

（3）场地设计达到《计算机场地技术条件》（GB2887-89）和《计算机场地安全条件》（GB9361-88）的要求。

（4）机房设计符合《电子计算机机房设计规范》（GB50222-93）的相关要求。

（5）机房防火达到《建筑内部装修设计防火规范》（GB50222-95）和《建筑设计防火规范》（GBJ45-87）要求。

（6）地板设计达到《计算机机房用活动地板技术条件》（GB6650-86）要求。

（7）配电设计符合《低压配电装置及线路设计规范》（GBJ54-83）规范。

（8）机房施工及验收符合《计算机机房施工及验收规范》（SJ/30003-94）相关标准要求。

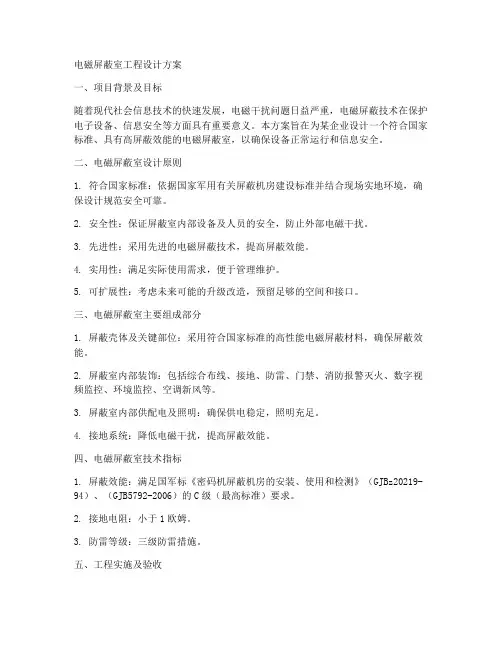

电磁屏蔽室工程设计方案一、项目背景及目标随着现代社会信息技术的快速发展，电磁干扰问题日益严重，电磁屏蔽技术在保护电子设备、信息安全等方面具有重要意义。

本方案旨在为某企业设计一个符合国家标准、具有高屏蔽效能的电磁屏蔽室，以确保设备正常运行和信息安全。

二、电磁屏蔽室设计原则1. 符合国家标准：依据国家军用有关屏蔽机房建设标准并结合现场实地环境，确保设计规范安全可靠。

2. 安全性：保证屏蔽室内部设备及人员的安全，防止外部电磁干扰。

3. 先进性：采用先进的电磁屏蔽技术，提高屏蔽效能。

4. 实用性：满足实际使用需求，便于管理维护。

5. 可扩展性：考虑未来可能的升级改造，预留足够的空间和接口。

三、电磁屏蔽室主要组成部分1. 屏蔽壳体及关键部位：采用符合国家标准的高性能电磁屏蔽材料，确保屏蔽效能。

2. 屏蔽室内部装饰：包括综合布线、接地、防雷、门禁、消防报警灭火、数字视频监控、环境监控、空调新风等。

3. 屏蔽室内部供配电及照明：确保供电稳定，照明充足。

4. 接地系统：降低电磁干扰，提高屏蔽效能。

四、电磁屏蔽室技术指标1. 屏蔽效能：满足国军标《密码机屏蔽机房的安装、使用和检测》（GJBz20219-94）、（GJB5792-2006）的C级（最高标准）要求。

2. 接地电阻：小于1欧姆。

3. 防雷等级：三级防雷措施。

五、工程实施及验收1. 施工过程中，严格按照设计图纸和标准进行施工，确保工程质量。

2. 施工完成后，组织相关人员进行验收，确保工程符合设计要求。

3. 提供完善的售后服务，确保设备长期稳定运行。

六、总结本设计方案充分考虑了电磁屏蔽室的实际需求和应用场景，确保屏蔽效能、安全性和实用性。

通过合理的施工组织和验收流程，确保工程质量。

本项目将为企业提供一个安全、稳定的电磁环境，保障电子设备和信息安全。

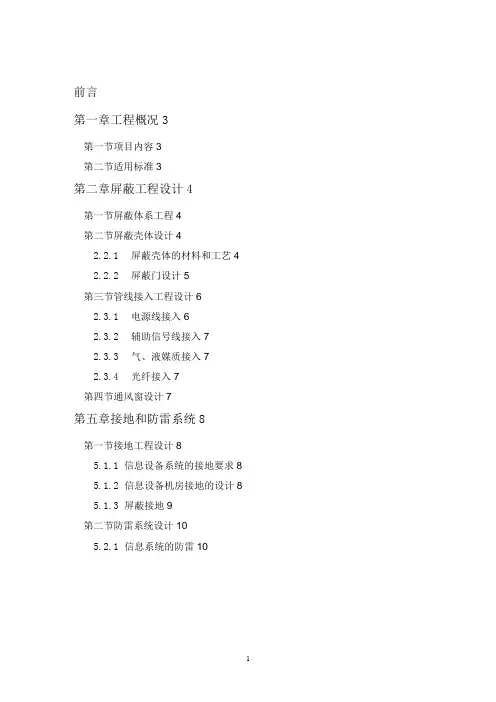

前言第一章工程概况3第一节项目内容3第二节适用标准3第二章屏蔽工程设计4第一节屏蔽体系工程4第二节屏蔽壳体设计42.2.1屏蔽壳体的材料和工艺42.2.2屏蔽门设计5第三节管线接入工程设计62.3.1电源线接入62.3.2辅助信号线接入72.3.3气、液媒质接入72.3.4光纤接入7第四节通风窗设计7第五章接地和防雷系统8第一节接地工程设计85.1.1信息设备系统的接地要求85.1.2信息设备机房接地的设计85.1.3屏蔽接地9第二节防雷系统设计105.2.1信息系统的防雷105.2.2电源端口防雷器件的配置11信息网络在线攻击电源线，信号线解析涉密信息系统的电磁泄漏是危害信息系统信息安全的重要因素之一。

80年代已可在数公里之外通过远程无线截获信息。

当代信息战已向海，陆，空，天,电磁五维发展。

因此，我们必须严格控制信息系统的电磁泄漏。

一1线截获十窃收■II电磁信息截获简圏对于涉密信息设备机房的设计，除了控制电磁泄漏之外，还必须保证信息系统的可靠运行。

当前国际上已把建筑，供电，空调，消防，安保，监控，布线等统称为IT系统的网络关键物理基础设施NCPI(NetworkCriticalPhysicalInfrastrueture)。

这是一种通过提高以上网络关键物理基础设施的可靠性，从而提高信息系统可靠性的可靠性保障措施设计的理念。

我们将以这两大技术要素对本工程进行设计。

攻击第一章I工程概况本工程证屏蔽机房的屏蔽效能符合BMB3—1999《处理涉密信息的电磁屏蔽室的技术要求和测试方法》标准C级的要求。

装修工程符合GB50174-2008《电子信息系统机房设计规范》所规定的A类标准。

第一节项目内容本工程含下列项目：屏蔽机房：面积为227m?。

系统包括：1.1、屏蔽体系工程；1.2、装饰工程；1.3、照明、动力供配电工程1.4、防雷、接地工程；1.5、空调及新风工程；1.6、安防监控系统工程；1.7、气体消防系统工程；1.8、环境监控系统工程；1.9、机柜及供电采集工程。

第1篇一、施工准备1. 施工方案编制：根据机房设计图纸和工程要求，编制详细的施工方案，包括施工流程、施工工艺、施工组织、安全措施等。

2. 材料设备准备：根据施工方案，准备所需的各种材料、设备，如屏蔽壳体、屏蔽底板、绝缘垫块、吊挂件、金属管、桥架、线缆、配线架等。

3. 人员组织：组织具备相关专业技能的施工队伍，明确各工种人员职责，确保施工顺利进行。

二、施工步骤1. 底架安装：底架采用40602.5方管焊接成方格状地龙骨，间距为600600。

底架与原基建地面绝缘，下面均匀铺设10010010厚绝缘垫块，确保地板不产生晃动。

2. 屏蔽壳体安装：按照设计图纸，将屏蔽壳体放置在底架上，从一侧与底架拼齐，对齐缝，并用夹紧器夹紧。

然后进行塞焊定位，钢板模块全部点焊，焊点间距400左右，焊点长6mm左右。

3. 顶部连接：采用事先设计好的有绝缘要求的吊挂件，将顶部与建筑顶连接。

4. 防锈处理：框架施工完成后，进行防锈处理，确保屏蔽机房的长期稳定运行。

5. 线缆布线：按照工艺流程，进行设备线缆检验、线管、桥架敷设、设备安装、线缆敷设、线缆终端安装、系统检测、竣工验收。

6. 金属管安装：操作间的信息点、插座等所需六类屏蔽线与电源线，需用JDG金属25管敷设与抗静电地板下。

暗配管转弯角度应大于90，转弯角度不得多于二个，不应有S弯出现。

7. 金属桥架安装：机房强电下布线，弱电以及配电柜电源线为上走线。

三、施工质量控制1. 材料设备检验：施工前，对专网屏蔽机柜、数据网服务器机柜、六类屏蔽配线架、理线架、光纤配线架等设备，以及室内专用万兆光纤、六类屏蔽网线、六类屏蔽跳线、LC光跳线进行外观检验，确保其符合设计规定。

2. 施工工艺控制：严格按照施工方案和工艺要求进行施工，确保施工质量。

3. 系统检测：施工完成后，进行系统检测，确保屏蔽机房的各项性能指标符合设计要求。

4. 竣工验收：按照国家相关标准和规范，进行竣工验收，确保屏蔽机房工程质量。

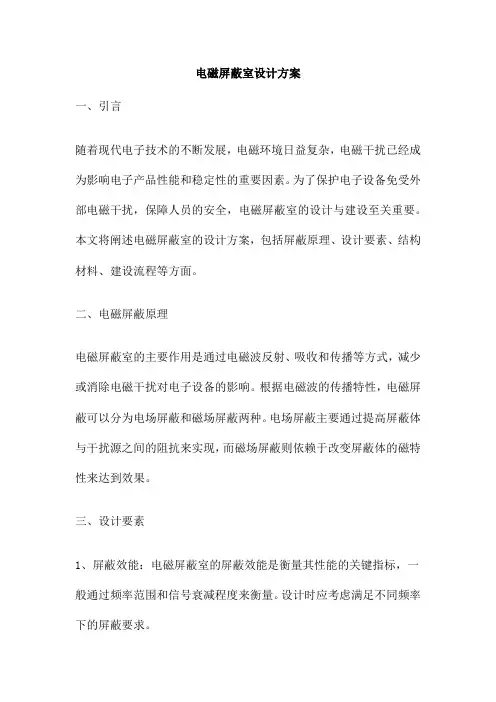

电磁屏蔽室设计方案一、引言随着现代电子技术的不断发展，电磁环境日益复杂，电磁干扰已经成为影响电子产品性能和稳定性的重要因素。

为了保护电子设备免受外部电磁干扰，保障人员的安全，电磁屏蔽室的设计与建设至关重要。

本文将阐述电磁屏蔽室的设计方案，包括屏蔽原理、设计要素、结构材料、建设流程等方面。

二、电磁屏蔽原理电磁屏蔽室的主要作用是通过电磁波反射、吸收和传播等方式，减少或消除电磁干扰对电子设备的影响。

根据电磁波的传播特性，电磁屏蔽可以分为电场屏蔽和磁场屏蔽两种。

电场屏蔽主要通过提高屏蔽体与干扰源之间的阻抗来实现，而磁场屏蔽则依赖于改变屏蔽体的磁特性来达到效果。

三、设计要素1、屏蔽效能：电磁屏蔽室的屏蔽效能是衡量其性能的关键指标，一般通过频率范围和信号衰减程度来衡量。

设计时应考虑满足不同频率下的屏蔽要求。

2、结构材料：电磁屏蔽室的结构材料对屏蔽效果具有重要影响。

一般选用导电性能良好的金属材料，如铜、铝等，同时需考虑材料的厚度、强度及安装方式。

3、气密性：为了防止外部电磁波通过空气渗透到屏蔽室内部，影响室内设备的正常运行，设计时应注意提高屏蔽室的气密性。

4、通风与散热：考虑到人员舒适度和设备散热需求，设计时应设置合适的通风系统，并确保屏蔽室具有良好的散热性能。

5、施工与维护：应考虑施工的可行性和方便性，同时也要考虑到日后维护和升级的需求。

四、结构与材料选择1、结构形式：电磁屏蔽室的结构形式可根据需求进行定制，常见的有固定式、移动式和嵌入式。

固定式屏蔽室一般采用钢构框架，配合多层钢板和铜网等材料；移动式屏蔽室则采用铝合金框架和专用屏蔽材料；嵌入式屏蔽室则嵌入到建筑物墙体中，不占用额外空间。

2、材料选择：电磁屏蔽室的主要材料包括钢材、铜材、铝材等金属材料，以及吸波材料、绝缘材料等。

钢材具有强度高、耐腐蚀的优点，适用于室外环境和大型设备；铜材具有优良的导电性和耐腐蚀性，适用于高频屏蔽室；铝材质量轻、易于加工，适用于移动式和嵌入式屏蔽室。

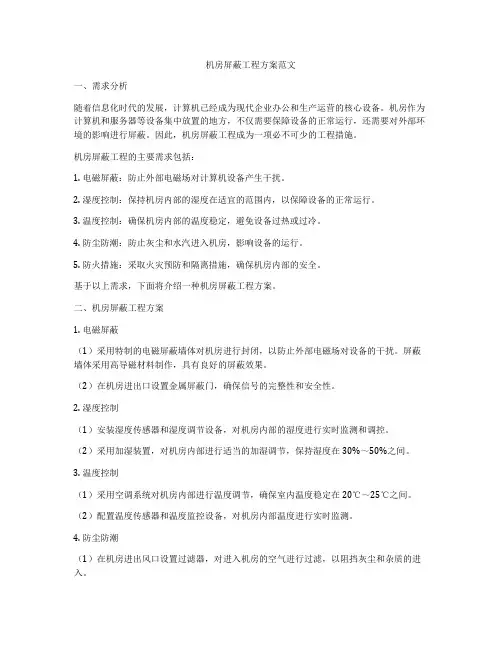

机房屏蔽工程方案范文一、需求分析随着信息化时代的发展，计算机已经成为现代企业办公和生产运营的核心设备。

机房作为计算机和服务器等设备集中放置的地方，不仅需要保障设备的正常运行，还需要对外部环境的影响进行屏蔽。

因此，机房屏蔽工程成为一项必不可少的工程措施。

机房屏蔽工程的主要需求包括：1. 电磁屏蔽：防止外部电磁场对计算机设备产生干扰。

2. 湿度控制：保持机房内部的湿度在适宜的范围内，以保障设备的正常运行。

3. 温度控制：确保机房内部的温度稳定，避免设备过热或过冷。

4. 防尘防潮：防止灰尘和水汽进入机房，影响设备的运行。

5. 防火措施：采取火灾预防和隔离措施，确保机房内部的安全。

基于以上需求，下面将介绍一种机房屏蔽工程方案。

二、机房屏蔽工程方案1. 电磁屏蔽（1）采用特制的电磁屏蔽墙体对机房进行封闭，以防止外部电磁场对设备的干扰。

屏蔽墙体采用高导磁材料制作，具有良好的屏蔽效果。

（2）在机房进出口设置金属屏蔽门，确保信号的完整性和安全性。

2. 湿度控制（1）安装湿度传感器和湿度调节设备，对机房内部的湿度进行实时监测和调控。

（2）采用加湿装置，对机房内部进行适当的加湿调节，保持湿度在30%～50%之间。

3. 温度控制（1）采用空调系统对机房内部进行温度调节，确保室内温度稳定在20℃～25℃之间。

（2）配置温度传感器和温度监控设备，对机房内部温度进行实时监测。

4. 防尘防潮（1）在机房进出风口设置过滤器，对进入机房的空气进行过滤，以阻挡灰尘和杂质的进入。

（2）在机房内部设置除湿设备，对机房内部的湿度进行适当的控制。

（3）采用密封性良好的门窗和墙壁材料，防止水汽的渗入。

5. 防火措施（1）对机房进行全面的消防安全检查，确保消防设施完好无损。

（2）配置各种火灾报警设备和灭火设备，做好火灾的预防和应急准备。

（3）进行员工的消防安全培训，提高员工的应急处理能力。

以上是一种较为完整的机房屏蔽工程方案，可以很好地满足机房的各项需求，并有效地保障了机房设备的正常运行和安全性。

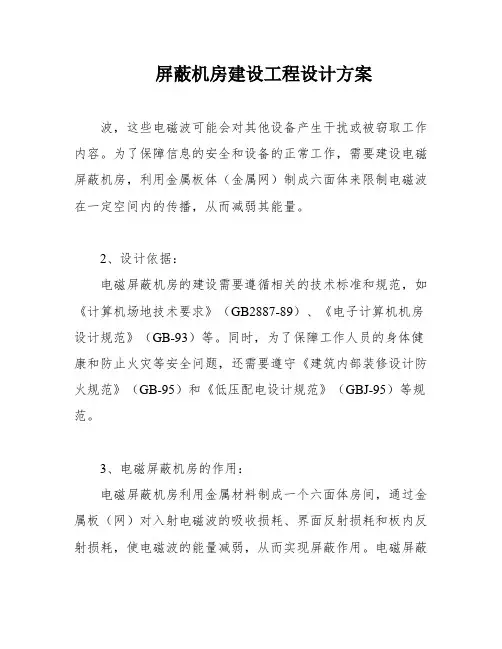

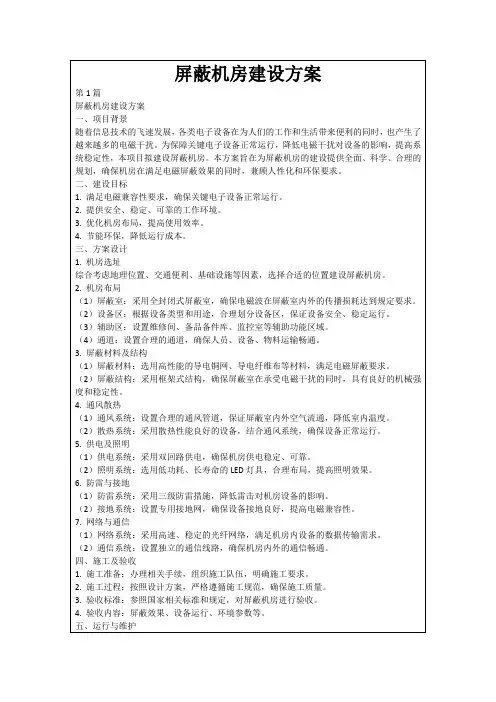

屏蔽机房建设工程设计方案波，这些电磁波可能会对其他设备产生干扰或被窃取工作内容。

为了保障信息的安全和设备的正常工作，需要建设电磁屏蔽机房，利用金属板体（金属网）制成六面体来限制电磁波在一定空间内的传播，从而减弱其能量。

2、设计依据：电磁屏蔽机房的建设需要遵循相关的技术标准和规范，如《计算机场地技术要求》（GB2887-89）、《电子计算机机房设计规范》（GB-93）等。

同时，为了保障工作人员的身体健康和防止火灾等安全问题，还需要遵守《建筑内部装修设计防火规范》（GB-95）和《低压配电设计规范》（GBJ-95）等规范。

3、电磁屏蔽机房的作用：电磁屏蔽机房利用金属材料制成一个六面体房间，通过金属板（网）对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗，使电磁波的能量减弱，从而实现屏蔽作用。

电磁屏蔽机房的建设可以保障信息的安全，防止电磁干扰，同时也可以保障工作人员的身体健康。

4、电磁屏蔽机房的应用：电磁屏蔽机房广泛应用于各种需要保密和防干扰的场合，如手机测试实验室、机密信息存储室等。

同时，电磁屏蔽机房还可以用于保障电子设备的正常工作，如计算机机房、通信机房等。

5、电磁屏蔽机房的建设：电磁屏蔽机房的建设需要根据实际情况进行设计，包括墙体、地面、天花板等的材料选择和屏蔽效能的计算。

同时，还需要考虑通风、空调、消防等设施的配置，以及防静电活动地板的铺设等细节问题。

建设过程中需要遵循相关的技术标准和规范，确保电磁屏蔽机房的安全、可靠、高效。

电磁波可能会对其它设备产生干扰或被专用设备所接收，以窃取其工作内容。

为了保证电子设备正常工作，需要在小于一定强度的电磁环境下运行。

为了限制电磁波在一定的空间范围内，我们可以使用屏蔽技术。

屏蔽就是利用金属板体（金属网）制成六面体，将电磁波限制在一定的空间范围内，使其场的能量从一面传到另一面受到很大的衰减。

屏蔽室则是利用金属材料制成一个六面体房间，通过金属板（网）对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗，使电磁波的能量减弱，从而产生屏蔽作用。

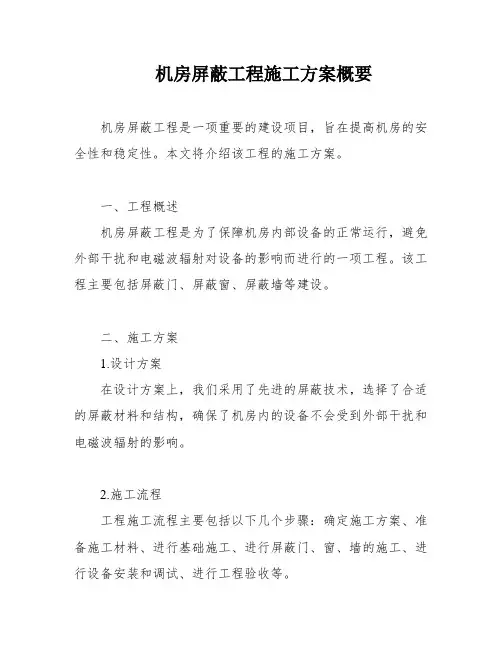

机房屏蔽工程施工方案概要机房屏蔽工程是一项重要的建设项目，旨在提高机房的安全性和稳定性。

本文将介绍该工程的施工方案。

一、工程概述机房屏蔽工程是为了保障机房内部设备的正常运行，避免外部干扰和电磁波辐射对设备的影响而进行的一项工程。

该工程主要包括屏蔽门、屏蔽窗、屏蔽墙等建设。

二、施工方案1.设计方案在设计方案上，我们采用了先进的屏蔽技术，选择了合适的屏蔽材料和结构，确保了机房内的设备不会受到外部干扰和电磁波辐射的影响。

2.施工流程工程施工流程主要包括以下几个步骤：确定施工方案、准备施工材料、进行基础施工、进行屏蔽门、窗、墙的施工、进行设备安装和调试、进行工程验收等。

3.施工注意事项在施工过程中，我们要注意以下几点：严格按照设计方案进行施工、保证屏蔽材料和结构的质量、保证施工过程中的安全、保证施工进度和质量、做好施工后的清理工作等。

三、工程效果经过机房屏蔽工程的建设，机房内的设备受到的外部干扰和电磁波辐射的影响降低，设备运行更加稳定，提高了机房的安全性和稳定性，为企业的信息化建设提供了有力的保障。

机房屏蔽工程是一项重要的建设项目，旨在提高机房的安全性和稳定性。

本文将介绍该工程的施工方案。

一、工程概述机房屏蔽工程是为了保障机房内部设备的正常运行，避免外部干扰和电磁波辐射对设备的影响而进行的工程。

该工程主要包括屏蔽门、屏蔽窗、屏蔽墙等建设。

二、施工方案1.设计方案采用先进的屏蔽技术，选择合适的屏蔽材料和结构，确保机房内的设备不会受到外部干扰和电磁波辐射的影响。

2.施工流程工程施工流程包括确定施工方案、准备施工材料、进行基础施工、进行屏蔽门、窗、墙的施工、进行设备安装和调试、进行工程验收等。

3.施工注意事项在施工过程中，要严格按照设计方案进行施工、保证屏蔽材料和结构的质量、保证施工过程中的安全、保证施工进度和质量、做好施工后的清理工作等。

三、工程效果经过机房屏蔽工程的建设，机房内的设备受到的外部干扰和电磁波辐射的影响降低，设备运行更加稳定，提高了机房的安全性和稳定性，为企业的信息化建设提供了有力的保障。

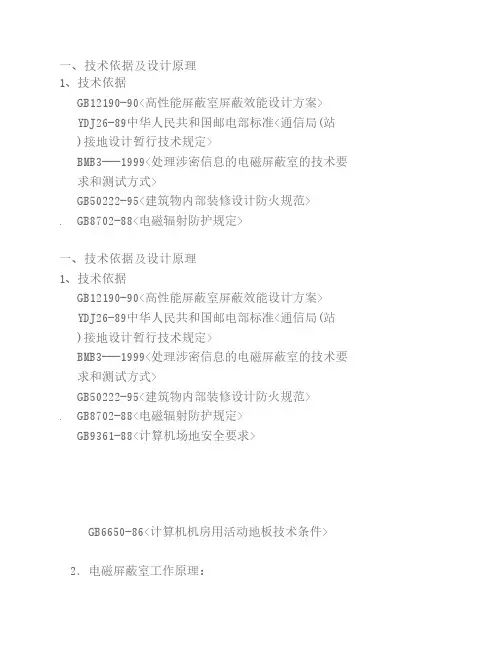

一、技术依据及设计原理1、技术依据GB12190-90<高性能屏蔽室屏蔽效能设计方案>YDJ26-89中华人民共和国邮电部标准<通信局(站 )接地设计暂行技术规定>BMB3---1999<处理涉密信息的电磁屏蔽室的技术要 求和测试方式>GB50222-95<建筑物内部装修设计防火规范>. GB8702-88<电磁辐射防护规定>一、技术依据及设计原理1、技术依据GB12190-90<高性能屏蔽室屏蔽效能设计方案>YDJ26-89中华人民共和国邮电部标准<通信局(站 )接地设计暂行技术规定>BMB3---1999<处理涉密信息的电磁屏蔽室的技术要 求和测试方式>GB50222-95<建筑物内部装修设计防火规范>. GB8702-88<电磁辐射防护规定>GB9361-88<计算机场地安全要求>GB6650-86<计算机机房用活动地板技术条件> 2．电磁屏蔽室工作原理：电波在传输过程中，交替产生交变的磁场和电场，在其试图通过具有良好接地的铁磁材料制成的导电性能较好的屏蔽壳体时，其电场能量将通过具有接地导体而衰减，磁场能量在通过磁场物质中产生涡流而损耗，（因此其邀请检测单位并承担相关费用）强度将受到较大的衰耗（约3000倍至100000倍）从而起到将电磁波屏蔽（隔离）的作用。

二、钢板焊接式电磁屏蔽室结构方案： （可定制）钢板焊接式电磁屏蔽室结构：焊接式结构的屏蔽室是由不同规格模块钢板（钢板厚2~3mm）相互焊接成一体组成。

根据屏蔽壳体不同部位承载力的不同而设计制作不同载面积的矩型钢龙骨作屏蔽壳体的支撑龙门框架，其最大特点就是刚强度，抗震性、稳定性以及可靠性胜于其它结构的屏蔽室，而且屏蔽效能要高得多。

钢板焊接式电磁屏蔽室指标：磁场；电场；平面波；微波；频率 14KHz-150KHz；200KHz-50MHz；50MHz—1GHz；1GHz—10GHz 屏蔽效能 ≥75dB；≥100dB；≥110dB；≥100dB屏蔽效能：对屏蔽物排除或约束电磁波的能力的度量。

电磁屏蔽机房设计方案一、工程概述用途：该机房用于无线电设备的检测。

本方案是根据工程招标文件，设计研究确定的屏蔽工程设计方案。

二、设计依据1。

《招标文件》2.《处理涉密信息的电磁屏蔽室的技术要求和测试方法》BMB3—19993。

《电磁屏蔽室屏蔽效能的检测方法》GB12190-20064。

《电磁屏蔽室工程施工及验收规范》SJ31470—20025。

《电子信息系统机房设计规范》GB 50174-20086。

《电子计算机场地通用规范》GB/T—2887-20007. 《电子信息系统机房施工和验收规范》GB 50462-20088. 《电子计算机机房施工及验收规范》SJ/T30003-939。

《计算站场地安全要求》GB 9361-8810。

《计算机房用活动地板技术条件》GB 6650—8611。

《计算机机房工程设计与施工》人民邮电出版社1997。

212.《计算机机房配电系统设计要求》ZY1997—9913.《高层民用建筑设计防火规范》GB 50045—95(2005版）14.《建筑内部装修设计防火规范》GB 50222-9515.《室内装饰工程质量规范》QB 1838-9316。

《民用建筑电气设计规范》JGJ/T16—9217。

《低压配电设计规范》GB5005418。

《建筑防雷设计规范》GB50057-9419。

《通风与空调工程施工及验收规范》GB50243—9720.《供配电系统设计规范》GB50052—9221.《火灾自动报警系统设计规范》GB50116—98其他国家、行业相关标准、规范三、屏蔽室总体结构本项目工程建设面积为32m2，屏蔽室面积为28 m2.。

建造规模为8m（长）x4m(宽）x2。

6（高）。

屏蔽室安装1樘1500X2000mm屏蔽门.四、屏蔽工程1．屏蔽效能指标：磁场14kHZ 〉=63dB200kHZ 〉=93dB平面波 450MHz 〉=100dB平面波 1—10GHz 〉=100dB屏蔽室为多点接地，接地电阻不大于1欧姆。

机房屏蔽设计方案1.简介机房屏蔽是指在机房内部或者机房周边对无线信号进行屏蔽或干扰，以确保机房内部数据传输的安全性和稳定性。

本文将从物理屏蔽和电磁屏蔽两个方面，提出机房屏蔽的设计方案。

2.物理屏蔽方案物理屏蔽主要通过采用金属材料的建筑结构和设备来实现，主要包括以下几个方面。

2.1增加金属建筑结构机房建筑的墙壁、天花板和地面可以采用导电性能良好的金属材料，如铝合金、铜板等，来实现对无线信号的屏蔽。

同时，在墙壁、天花板和地板之间增加金属隔离层，使机房形成一个完全封闭的金属房间，以阻止无线信号的外泄。

2.2金属门窗设计机房门和窗户也可以采用金属材料制作，增加了对外部无线信号的屏蔽效果。

尤其是门，可以采用电磁屏蔽门设计，增加远程无线设备无法进入机房的概率。

2.3金属屏蔽网机房内部可以设置金属屏蔽网，用来隔离无线信号。

这种金属屏蔽网可以采用金属线编织而成，具有较强的电导性能，可以有效地屏蔽无线信号的干扰。

3.电磁屏蔽方案电磁屏蔽方案主要是通过电磁屏蔽材料和设备来实现无线信号的封锁和过滤。

3.1电磁屏蔽设备机房内设置电磁屏蔽设备，可以通过产生电磁波干扰的方式屏蔽无线信号。

这些设备可以根据需要设置工作频率、幅度和周期，以达到最佳的屏蔽效果。

3.2电磁屏蔽材料机房内墙壁、天花板和地板可以使用电磁屏蔽材料来增强屏蔽效果。

常见的电磁屏蔽材料包括金属复合材料、电磁屏蔽漆等，这些材料有较好的吸收和反射电磁波的性能，可以有效地降低无线信号的传播范围。

4.其他屏蔽方案除了物理屏蔽和电磁屏蔽，还可以采用其他屏蔽方案来增强机房的安全性和稳定性。

4.1信号覆盖分区根据机房内的设备需求，可以将机房划分为不同的信号覆盖分区。

每个分区内设置不同的无线信号覆盖设备，通过调整信号的强度和频率，使得信号只能在分区内有效，从而减少无线信号的干扰。

4.2封闭电磁屏蔽设备对于机房内设备产生的无线信号，可以采用封闭电磁屏蔽设备的方式进行屏蔽。

这些设备可以将无线信号限制在设备的封闭空间内，避免信号泄露。

1.电磁屏蔽工程1.1屏蔽壳体安装、焊接屏蔽底板坐落在底架上。

底架由40×60×2.5方管焊接成方格状地龙骨，龙骨间距600*600。

龙骨间距保证上方抗静电地板支架垂直坐落其上，从而使地板不产生晃动，钢板不响动。

底架与原基建地面要保证绝缘，所以在底架下面均匀铺设100×100×10厚绝缘垫块〔根据需要〕，间距600×600。

绝缘垫块与原基建地面粘接结实。

且地龙骨需用事先设计好的有绝缘处理的预制件进展与建筑地的连接、固定。

按设计图纸在基建地面上弹横纵线。

然后将绝缘垫块准确布置。

再将事先在厂内加工好的矩形空心钢按图纸要求布置位置并且随后焊接。

清理现场施工垃圾，并组织相关人员检查、摇测绝缘电阻。

顶部采用事先设计好的有绝缘要求的吊挂件〔根据需要〕将顶部与建筑顶连接。

待框架施工完成后，经检验合格后进展防锈处理。

安装焊接屏蔽底板时，将所有底板按图排列放在底架上，从一侧与底架拼齐，对齐缝，并用夹紧器夹紧，然后进展塞焊定位。

接下来钢板模块全部点焊，焊点间距400左右，焊点长6mm左右。

点焊时先点焊每个边的中点，逐渐向角部延伸，并使底板紧贴地梁。

底板点焊完毕后进展满焊。

焊接完成后，测量尺寸与图纸对照。

墙板先从一角板一块一块或两块焊好后顺序拼装，门上墙板待门安装完成后在拼装，有通风波导窗的墙板应先焊好通风波导窗后再进展拼装。

每拼装一块墙板应与底板和邻板边对齐。

先分段点焊〔要求同上〕后进展满焊。

上顶板前，应将一个跨度的几块板焊在一起，并保证每个跨度有4‰的起拱度。

拼装时应先举起一头将其钩在墙板上，然后举起另一头装在适宜的位置上，对齐各边后夹紧，点焊、满焊。

有通风波导窗的先安装好通风波导窗后再上顶。

1.2屏蔽门的安装〔采用品牌：KITOZER)门安装以上下铰链轴轴心为基准点，2点垂直度偏差不应大于2mm，并且要兼顾门框与门扇的垂直度要求。

先将门框和门扇分开以便于固定操作。

屏蔽室屏蔽房技术方案屏蔽室屏蔽房技术方案一、结构形式：单层钢板拼装式电磁屏蔽室二、性能指标磁场14KHz≥70dB200KHz≥100dB平面波1MHz~300MHz≥100dB300MHz~1GHz≥100dB微波1GHz-10GHz≥80dB测试方法按国标GB12190-90标准；本工程设计遵循的相关国家及行业标准规范：1、国标GB50174-93《电子计算机房设计规范》2、国标GB30003-93《电子计算机机房施工及验收规范》3、国标GBT16-87《建筑内部装修设计防火规范》4、国标GB6650-86《计算机机房活动地板技术要求》5、国标GBJ32-82《电气装置安全工程施工及验收规范》6、国标GBJ19-87《采暖通风与空气调节设计规范》7、YD/T754-95《通讯机房静电防护通则》8、GB8702-88《电磁辐射防护规则》9、GB-12190《高性能屏蔽室屏蔽效能的测量方法》10、《中华人民共和国计算机信息系统安全保护条例》电磁屏蔽室简介计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，以窃取其工作内容。

同时，这些电子设备也需要在小于一定强度的电磁环境下保证其正常工作。

屏蔽就是用金属板体(金属网)制成六面体，将电磁波限制在一定的空间范围内使其场的能量从一面传到另一面受到很大的衰减。

屏蔽室就是利用其屏蔽的原理，用金属材料制成一个六面体房间，由于金属板(网)对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗，使其电磁波的能量大大的减弱，而使屏蔽室产生屏蔽作用。

屏蔽室的屏蔽性能以屏蔽效能来进行考量。

S=E0/E1或S=H0/H1S——屏蔽效能E0(H0)——没有屏蔽体时空间某点的电场强度(磁场强度)E1(H1)——有屏蔽体时被屏蔽空间在该点的电场强度(磁场强度)在屏蔽效能的计算与测试中，往往会遇到场强值相差悬殊(可达上千百万倍的信号)，为了便于计算及表达，通常采用对数单位—分贝(dB)进行度量。

电磁屏蔽室建设工程设计方案建设方案目录一、简介 .........................................................................................33二、设计依据 .....................................................................................4三、电磁屏蔽室简介 ...............................................................................41、屏蔽原理： ....................................................................................52、屏蔽材料： ....................................................................................5四、结构形式：TPH1单层钢板焊接式电磁屏蔽室 .....................................................5①屏蔽壳体： .....................................................................................6②壳体结构 .......................................................................................6③壳体龙骨 .......................................................................................7五、屏蔽室机房尺寸 ...............................................................................71、铰链旋转刀插式电磁密封屏蔽门： .................................................................82、屏蔽门的结构特点...............................................................................9六、空调通风系统： ...............................................................................11七、供配电系统： .................................................................................11八、屏蔽内外弱电系统：............................................................................12九、屏蔽壳体接地系统：............................................................................14十、工程质量保证措施：............................................................................14十一、服务承诺： .................................................................................一、简介电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，造成影响。

机房屏蔽防护方案模板一、概述机房屏蔽是指将机房内部与外部网络隔离，提供安全可靠的环境，防止未经授权的访问和攻击。

为了确保机房网络的安全，需要制定一套完整的机房屏蔽防护方案。

本文档将提供一个基本的机房屏蔽防护方案模板，供参考使用。

二、目标本文档的目标是制定一套机房屏蔽防护方案，确保机房内外网络的安全隔离，防止未授权的访问和攻击。

三、机房屏蔽防护方案3.1 网络拓扑图在制定机房屏蔽防护方案之前，首先需要绘制机房的网络拓扑图。

网络拓扑图应包括机房内部和外部网络的连接方式，各网络设备的位置和交互关系等。

3.2 内部网络屏蔽3.2.1 防火墙设置在机房内部网络和外部网络之间设置防火墙，通过配置策略和访问控制列表，限制非授权用户的访问。

防火墙应具备以下功能：•对外访问控制：限制外部网络访问机房内部网络的权限，只允许授权用户和设备进行通信。

•内部访问控制：限制内部网络不同子网之间的访问权限，确保网络隔离。

3.2.2 VLAN划分将机房内部网络按照不同的功能和安全级别进行VLAN划分，减少攻击面和提高网络安全性。

每个VLAN应设定独立的网络访问控制策略，确保只有授权用户和设备可以进入。

3.2.3 漏洞修补和更新及时修补和更新机房内部网络设备和操作系统的漏洞，以减少攻击的可能性。

建议定期检查和更新设备固件、安全补丁和操作系统版本。

3.3 外部网络屏蔽3.3.1 边界防火墙在机房和外部网络之间设置边界防火墙，用于过滤和限制外部访问机房的流量。

防火墙应具备以下功能：•地址转换：隐藏内部网络的真实IP地址，增加攻击难度。

•会话过滤：限制外部访问内部网络的会话连接数和频率，防止DDoS 攻击。

3.3.2 入侵检测系统（IDS）和入侵防御系统（IPS）在边界防火墙之后部署入侵检测系统和入侵防御系统，用于检测和阻止入侵行为。

IDS和IPS应具备以下功能：•实时监测：对入侵行为进行实时监测和分析。

•漏洞检测：对网络设备和应用程序进行漏洞扫描，并提供修复建议。

一、设计总则1、设计思想根据用户提出的基本要求及有关设备技术数据及技术要求，依据国家有关标准和规范,结合计算机系统运行特点设计本方案。

总体方案设计以业务完善为基础,力求功能齐全，技术规范，安全可靠。

在选材方面、投资方面根据功能及设备要求区别对待，做到投资有重点，确保系统的安全运行。

2、适应标准要求和工程设计施工依据的国家有关标准规范2.国军标GJBZ20219-94《军用电磁屏蔽室通用技术要求和检验方法》3.国标GB12190-90《高性能屏蔽室屏蔽效能的测量方法》4.保密标准BMB3-1999《处理涉密信息电磁屏蔽室技术要求和测量方法》5.部标SJ31470-2002《电磁屏蔽室工程施工及验收规范》6.国军标GJB/Z132－2002《军用电磁干扰滤波器选用和安装指南》7.国标GB2887-2000《电子计算机场地通用规范》8.国标GB50174-93《电子计算机机房设计规范》9.国标GB9361-88《计算机站场地安全要求》10.国标GB2887-89《计算机站场地技术要求》11.国标GB6650-86《计算机机房用活动地板技术条件》12.国标GB1838-93《室内装饰工程质量规定》13.国标GB50222-95《建筑内部装修设计防火规范》14.国标GB50169-92《电气装置安装工程接地装置施工及验收规范》15.国标GB50055-93《通用用电设备配电设计规范》16.国标GB50054-95《低压配电设计规范》17.国标GB50052-96《供配电系统设计规范》18.国标GB50243-97《通风与空调工程施工及验收标准》19.国标GB6650-86《计算机机房活动地板技术要求》20.国标GB50222-95《建筑内部装修设计防火规范》21.国标GB50193-93《二氧化碳灭火系统设计规范》22.国标GB50116-98《火灾自动报警系统设计规范》23.国标GB50166-92《火灾自动报警系统施工及验收规范》24.国家行业标准SJ/T300003-93《电子计算机房施工及验收规范》本设计符合上述标准及验收规范。

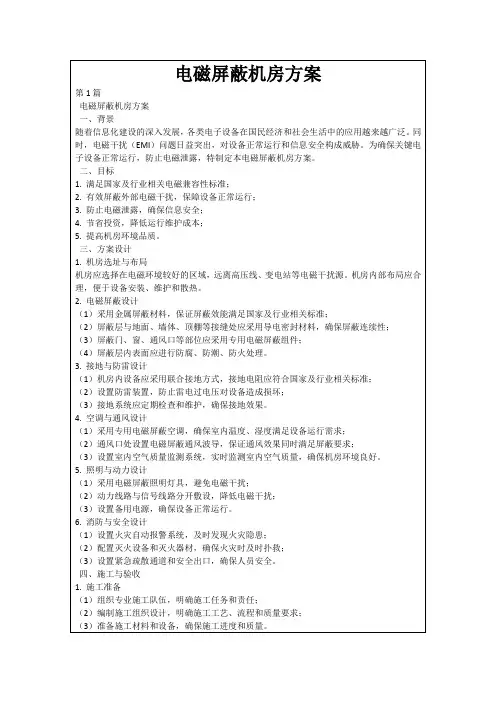

电磁屏蔽机房方案引言随着电子设备的不断发展和普及，机房的电磁屏蔽问题日益突显。

电磁屏蔽是指用一系列技术措施来减弱或阻断电磁辐射的传播，保护机房内的设备免受外部电磁干扰的影响。

本文将介绍一种电磁屏蔽机房方案，旨在提供一个稳定可靠的环境保护措施。

1. 机房设计为了有效屏蔽电磁干扰，机房布局的合理设计是非常重要的。

以下是一些应考虑的要点：•使用金属隔离室：机房的外墙和屋顶应该采用金属材料，如铁板或铝板，以提供良好的电磁屏蔽效果。

•合理设置机房门窗：机房的门窗应该采用金属框架，并加装金属网，以阻挡电磁辐射进入机房。

•分离电源供应：电源线路和信号线路应该分开布置，以减少电源干扰对设备的影响。

2. 地面屏蔽地面屏蔽是电磁屏蔽的重要组成部分。

以下是一些地面屏蔽方案的建议：•使用金属地板：机房的地板应使用金属材料，如铜板或铝板，以提供良好的接地屏蔽效果。

•接地系统设计：机房的接地系统应该设计合理，确保地面的接地电阻符合要求，以提供良好的接地效果。

•接地回路：所有设备的金属外壳应连接到接地回路，以确保设备的屏蔽效果。

3. 过滤和隔离过滤和隔离是电磁屏蔽中常用的技术手段。

以下是一些建议和方法：•电源过滤器：将电源线路连接到合适的电源过滤器，以滤除电源线上的高频噪声和干扰。

•电磁隔离板：对于特别敏感的设备，可以采用电磁隔离板来实现更严格的隔离效果。

•信号隔离：对于敏感信号线路，可以使用屏蔽缆或光纤传输来隔离电磁干扰。

4. 设备选择在电磁屏蔽机房方案中，正确选择和布置设备也非常重要。

以下是一些建议：•选择有良好屏蔽效果的设备：在选购设备时，应优先选择具有良好电磁屏蔽性能的产品。

•设备布局：将设备按照电磁兼容性和屏蔽需求进行合理布置，避免设备之间的电磁干扰。

5. 测试和维护一旦电磁屏蔽机房方案实施完成，测试和维护也是必不可少的。

以下是一些建议：•定期检测：定期检测机房的电磁屏蔽效果，确保各项措施仍然有效。

•修复损坏：一旦发现电磁屏蔽措施损坏或失效，应立即修复，确保机房的屏蔽性能不受影响。
