管理学计划评审方法和关键路线法

第七章 计划评审法和关键路线法 一、选择1. 在PERT 网络图中，各项作业累计时间最长的那条路，称为（A ）A 关键路线B 作业C 事件D 工序 2.计算作业最早开始时间的公式为（B ）A ),(),(),(j i t j i j i t t EF ES +=B {}),(max ),(i k j i t t EF kES =C )},({min ),(k j j i t t LS kES = D ),(),(),(j i t j i j i t t LF ES -=3.计算作业的最早结束时间的公式为（A ）A ),(),(),(j i t j i j i t t ES EF +=B {}),(max ),(i k j i t t ES kEF =C )},({min ),(k j j i t t LS kEF = D ),(),(),(j i t j i j i t t LF EF -=4.计算作业的最迟结束时间的公式为（ C ）A ),(),(),(j i t j i j i t t ES lF +=B {}),(max ),(i k j i t t ES kLF =C )},({min ),(k j j i t t LS kLF = D ),(),(),(j i t j i j i t t LF LF -=5.计算作业的最迟开始时间的公式为（D ）A ),(),(),(j i t j i j i t t ES LS +=B {}),(max ),(i k j i t t ES kLS =C )},({min ),(k j j i t t LS kLS = D ),(),(),(j i t j i j i t t LF LS -=6.作业的自由时差的公式为（A ）A ),(),(),(),(j i t j i j i j i R t t ES LF --=B {}),(max ),(i k j i R t ES k=C )},({min ),(k j j i R t LS k= D ),(),(),(j i t j i j i R t LF -=7. 作业的自由时差的公式为（D ）A ),(),(),(j i j i j i R t t ES LF -=B {}),(max ),(i k j i R t ES k=C )},({min ),(k j j i R t LS k= D ),(),(),(j i j i j i R t t EF LF -=8. 作业的自由时差的公式为（D ）A ),(),(),(j i j i j i R t t ES LF -=B {}),(max ),(i k j i R t ES k=C )},({min ),(k j j i R t LS k= D ),(),(),(j i j i j i R t t ES LS -=9.自由时差的公式为（ C ）A ),(),(),(j i j i j i F t t ES LF -=B {}),(max ),(i k j i F t ES k=C ),(),()},({min ),(j i t j i k j j i F t t ES ES j--= D ),(),(),(j i j i j i F t t ES LS -=10. 自由时差的公式为（ C ）A ),(),(),(j i j i j i F t t ES LF -=B {}),(max ),(i k j i F t ES k=C ),()},({min ),(j i k j j i F t t EF ES j-= D ),(),(),(j i j i j i F t t ES LS -=11. 若用ES i 表示结点i 的最早开始时间，ES j 表示结点j 的最早开始时间，T i ，j 表示活动i→j 的作业时间，LF i 表示结点i 的最迟完成时间，LF j 表示结点j 的最迟完成时间，则下述公式中正确的是（A ） A.ES j =}{max ,i j i i jT ES +<B.ES j =}{min ,i j i i jT ES +<C.LF j =}{max ,i j i i jT LF -<D.LF j =}{min ,i j i i jT LF +<12.在实际计算中，完成一项作业的期望时间),(j i Et 是按（B ）经验公式计算的。

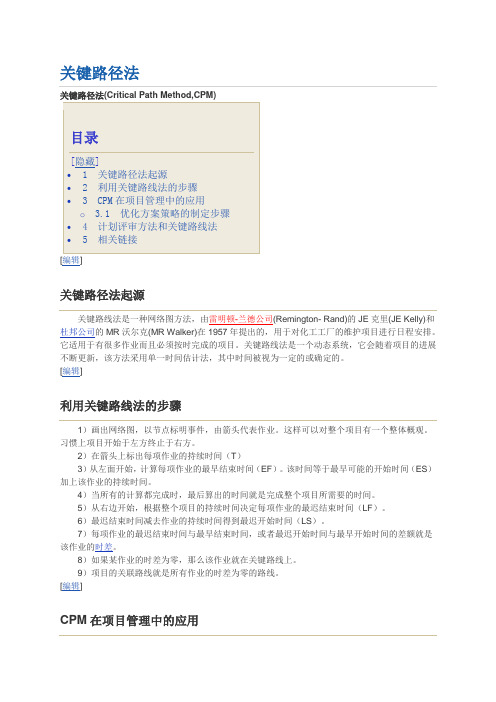

1）画出网络图，以节点标明事件，由箭头代表作业。

这样可以对整个项目有一个整体概观。

习惯上项目开始于左方终止于右方。

2）在箭头上标出每项作业的持续时间（T）3）从左面开始，计算每项作业的最早结束时间（EF）。

该时间等于最早可能的开始时间（ES）加上该作业的持续时间。

4）当所有的计算都完成时，最后算出的时间就是完成整个项目所需要的时间。

5）从右边开始，根据整个项目的持续时间决定每项作业的最迟结束时间（LF）。

6）最迟结束时间减去作业的持续时间得到最迟开始时间（LS）。

7）每项作业的最迟结束时间与最早结束时间，或者最迟开始时间与最早开始时间的差额就是该作业的时差。

8）如果某作业的时差为零，那么该作业就在关键路线上。

9）项目的关联路线就是所有作业的时差为零的路线。

[编辑]对于一个项目而言，只有项目网络中最长的或耗时最多的活动完成之后，项目才能结束，这条最长的活动路线就叫关键路径（Critical Path），组成关键路径的活动称为关键活动。

其通常做法是：1）将项目中的各项活动视为有一个时间属性的结点，从项目起点到终点进行排列；2）用有方向的线段标出各结点的紧前活动和紧后活动的关系，使之成为一个有方向的网络图；3）用正推法和逆推法计算出各个活动的最早开始时间，最晚开始时间，最早完工时间和最迟完工时间，并计算出各个活动的时差；4）找出所有时差为零或者为负数的活动所组成的路线，即为关键路径；5）识别出准关键路径，为网络优化提供约束条件；它具有以下特点：1）关键路径上的活动持续时间决定了项目的工期，关键路径上所有活动的持续时间总和就是项目的工期。

2）关键路径上的任何一个活动都是关键活动，其中任何一个活动的延迟都会导致整个项目完工时间的延迟。

3）关键路径上的耗时是可以完工的最短时间量，若缩短关键路径的总耗时，会缩短项目工期；反之，则会延长整个项目的总工期。

但是如果缩短非关键路径上的各个活动所需要的时间，也不至于影响工程的完工时间。

PERT网络分析法PERT网络分析法(计划评估和审查技术，Program Evaluation and Review Technique)什么是PERT网络分析?PERT(Program Evaluation and Review Technique)即计划评审技术，最早是由美国海军在计划和控制北极星导弹的研制时发展起来的。

PERT技术使原先估计的、研制北极星潜艇的时间缩短了两年。

简单地说，PERT是利用网络分析制定计划以及对计划予以评价的技术。

它能协调整个计划的各道工序，合理安排人力、物力、时间、资金，加速计划的完成。

在现代计划的编制和分析手段上，PERT被广泛的使用，是现代化管理的重要手段和方法。

PERT网络是一种类似流程图的箭线图。

它描绘出项目包含的各种活动的先后次序，标明每项活动的时间或相关的成本。

对于PERT网络，项目管理者必须考虑要做哪些工作，确定时间之间的依赖关系，辨认出潜在的可能出问题的环节，借助PERT还可以方便地比较不同行动方案在进度和成本方面的效果。

构造PERT图，需要明确三个概念：事件、活动和关键路线。

1、事件（Events）表示主要活动结束的那一点；2、活动（Activities）表示从一个事件到另一个事件之间的过程；3、关键路线（Critical Path）是PERT网络中花费时间最长的事件和活动的序列。

PERT的基本要求[1]1.完成既定计划所需要的各项任务必须全部以足够清楚的形式表现在由事件与活动构成的网络中。

事件代表特定计划在特定时刻完成的进度。

活动表示从一个事件进展到下一个事件所必需的时间和资源。

应当注意的是,事件和活动的规定必须足够精确,以免在监视计划实施进度时发生困难。

2.事件和活动在网络中须必按照一组逻辑法则排序,以便把重要的关键路线确定出来。

这些法则包括后面的事件在其前面的事件全部完成之前不能认为已经完成不允许出现“循环”,就是说,后继事件不可有导回前一事件的活动联系。
