防雷接地装置安装施工作业指导书

西北电力建设第一工程有限公司Northwest Power Construction No.1 Engineering Co.,Ltd华润新能源亭湖48MW风电项目防雷接地施工方案文件编号：YCTH01-XBDJ-006名称：防雷接地施工方案批准：审核：编制：西北电力建设第一工程有限公司华润亭湖48MW风电项目部西北电建一公司华润亭湖48MW风电项目部目录一、编制依据 (2)二、作业项目概况及工作量 (2)2.1工程概况 (2)2.2施工范围 (3)三、作业必备条件 (3)3.1施工人员配备及资格要求 (3)3.2机、工具配备 (3)3.3材料供应 (3)3.4上道工序确认 (3)3.5施工场地，环境要求 (3)四、作业顺序、方法及要求 (4)4.1作业流程图 (4)4.2作业内容、方法及要求 (4)4.3作业工序的检验要求及中间交接要求 (9)4.4质量记录的填写内容及书写要求 (9)4.5《工程建设标准强制性条文》相关条款 (9)五、作业过程对质量控制点的设置 (10)六、作业结束的检查验收和应达到的质量标准 (10)6.1作业结束的检查验收 (10)6.2应达到的质量标准 (10)七、作业的安全要求及措施 (10)7.1作业安全技术措施 (10)7.2危险源识别及风险控制表 (11)八、环境因素控制措施 (11)8.1施工期间噪声的防治措施 (11)8.2施工期间粉尘(扬尘)的污染防治措施 (11)8.3施工期间固体废物的防治措施 (11)8.4环境因素识别及控制表 (11)九、文明施工的要求及措施 (12)十、事故应急措施 (12)10．1遇到触电事故的现场处理： (12)10.2疏散方案： (13)十一、附图、附表 (13)危险源识别、风险评价及控制对策表 (14)环境因素识别及控制措施表 (16)一、编制依据1.1《华润亭湖风电项目主体工程施工合同》1.2《发电厂电气工程师设计手册》（中国电力出版社，2003年第二版）1.3工程建设标准强制性条文（电力工程部分2006版）（中国电力出版社，2006年第一版）1.4电气装置安装工程接地装置施工及验收规范（GB50169-2016）（中国人民共和国建设部）1.5《电气装置安装工程质量检验及评定规程》1.6《电力建设安装安全工作规程》1.7中水北方看测试设计研究有限责任公司华润新能源亭湖48MW风电项目F418H-A-K1系列（升压变电站工程电气一次专业技施图纸-接地卷）设计图纸、F418H-L3系列《风机及箱变接地布置图》二、作业项目概况及工作量2.1工程概况华润新能源亭湖48MW风电项目主体工程防雷接地部分是由中水北方看测试设计研究有限责任公司进行设计的，整个风电场的接地网络是由垂直接地体、水平接地体、集中接地装置及避雷装置组成。

避雷器安装作业指导书1. 引言1.1 背景和目的本指导书的目的是提供一个详细的步骤来安装避雷器。

避雷器是一种用于保护建筑物和设备免受雷击的装置。

它能够引导雷电将其能量释放到地中，从而保护建筑物和设备的不受损坏。

1.2 定义- 避雷器：一种装置，用于保护建筑物和设备免受雷击。

- 避雷器杆：安装避雷器的金属杆。

- 避雷器导线：将避雷器与地下的接地系统连接起来的导线。

- 接地系统：一系列的地下金属杆和导线，用于将雷电引导到地中。

2. 安装要求2.1 工具和材料在安装避雷器之前，需要准备以下工具和材料：- 避雷器- 避雷器杆- 避雷器导线- 接地系统材料（金属杆和导线）- 钳子和螺丝刀- 手套和安全帽- 测量工具（如尺子和电表）- 梯子2.2 安全注意事项安装避雷器可能涉及到高处作业和电气安全。

在进行安装之前，请确保遵守以下安全注意事项：- 使用适当的个人防护装备，如手套和安全帽。

- 在进行高处作业时，确保梯子稳固并且有人帮助。

- 在处理电气设备时，务必断电并使用绝缘工具。

3. 安装步骤3.1 确定避雷器安装位置首先，需要确定避雷器的安装位置。

避雷器通常应安装在建筑物最高点，如屋顶或烟囱附近。

确保安装位置离电源线和其他电设备足够远，以防雷击引起火灾或电气故障。

3.2 安装避雷器杆将避雷器杆固定在建筑物上。

使用钳子和螺丝刀来固定避雷器杆，确保其稳固可靠。

在安装过程中，确保避雷器杆垂直于地面，并且没有倾斜或松动。

3.3 连接避雷器导线将避雷器导线连接到避雷器和接地系统之间。

确保导线与避雷器和接地杆之间连接牢固，以确保良好的电气接触。

3.4 安装接地系统安装接地系统是保证避雷器正常工作的关键。

接地系统应该由一系列连接的金属杆和导线组成。

将金属杆固定在地面上，然后通过导线连接起来。

确保金属杆和导线与地面有良好的接触，并且没有松动或腐蚀的现象。

3.5 测试和维护安装完成后，使用电表测试避雷器的导通性能。

确保避雷器导线和接地系统导线连接稳固，并且导通性良好。

目录1. 工程概况2. 编制依据3. 主要工程量4. 施工前准备5. 施工工艺6. 质量检查、试验及验收7. 安全文明措施8. 成品保护9. 环境保护1 适用范围本作业指导书适用于望亭发电厂改建工程烟气脱硝工程（2×660MW）防雷接地装置的安装。

2编制依据2.1设计院施工图:《氨区防雷接地》(0731-082-EH31-01)2.2《接地装置施工及验收规范》 (GB50169—92)2.3《火电施工质量检验及评定标准》（DL/T 516.1.1～5161.17—2002）2.4《江苏省施工工艺实施细册：接地装置施工篇》2.5《电力建设安全工作规程》3 工程概况及主要工程量3．1工程概况：望亭发电厂改建工程烟气脱硝工程（2×660MW）氨区接地装置。

氨区防雷接地装置安装由中化化工科学技术研究总院设计，主接地网由-60×8热浸镀锌扁钢及ф60×5型热浸镀锌钢管组成；设备接地引接支线采用-50×5的热浸镀锌扁钢；保护接地引接支线采用绝缘铜绞线截面16㎜和25㎜。

3.2主要工程量3.2.1接地极制作安装(ф60×5，L=2500mm) 69 根3.2.2主接地母线敷设(-60×8) 360 米3.2.3设备接地线敷设(-50×5) 290 米3.2.4接地卡 4 付3.2.5保护接地 30 米4 作业人员资格及要求4.1作业人员在施工前必须经过三级安全教育，经过考试合格，方能参加作业。

4.2普通电焊工必须经培训合格,并持证上岗。

4.3作业人员必须熟悉施工图纸、规范、标准及施工工艺的要求。

4.4作业人员必须掌握安全用电的方法,熟悉各项操作规程。

5 作业所需机械、工器具5.1交流电焊机(20KW) 2台5.2切割机ф400 1台5.3铁锤(8～12磅) 一把5.4活动扳手(10寸～12寸) 2把5.5小尖角锤一把5.6运输用长板车一辆5.7弯排机一台5.7接地摇表 1只6 施工准备6.1材料准备6.1.1主材a) 水煤气管(ф60×5) 180 米b) 热浸镀锌扁钢(-6×8) 360 米c) 热浸镀锌扁钢(-50×5) 300 米d)角钢(∠63×63×5 ) 18 米6.1.2辅助材料准备a) 电焊皮线 35mm2 400米b) 电焊条 J422 200kgc) 电焊钳 500A 5把d) 电焊面罩 2付e) 沥青漆 60kg6.1.3现场条件准备6.1.4技术准备a) 图纸齐全并经会审无误。

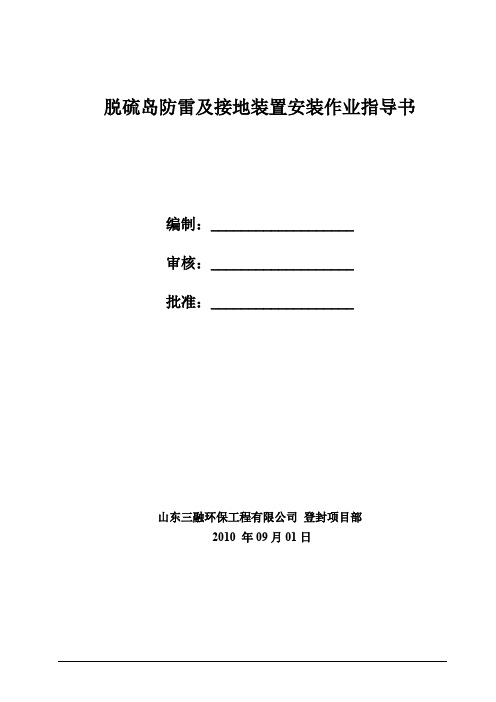

脱硫岛防雷及接地装置安装作业指导书编制：___________________审核：___________________批准：___________________山东三融环保工程有限公司登封项目部2010 年09月01日华润电力登封有限公司二期（2×600MW）机组脱硫工程作业指导书目录1、编制依据及引用标准 (1)2、工程概况及施工范围 (1)3、施工作业人员配备 (1)4、施工所需机械装备及工器具量具、安全防护用品配备 (2)5、施工条件及施工前准备工作准备 (2)6、作业程序、方法及要求 (2)6.1施工作业程序流程图 (2)6.2作业内容及要求 (2)7、质量控制及质量验收 (5)7.1质量控制标准 (5)7.2中间控制见证点设置 (6)7.3中间工序交接点设置 (6)7.4工艺纪律及质量保证措施 (6)8、安全、文明施工及环境管理要求和措施 (6)8.1作业环境要求 (6)8.2作业安全要求 (7)8.3职业健康安全风险控制 (8)8.4环境因素及控制措施 (10)附录电力强制性条文摘录1. 编制依据及引用标准1.1《火电施工质量检验及评定标准》（电气篇）；1.2《交流电气装置的接地》及《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）中的接地装置篇；1.3《电气装置安装工程质量检验及评定规程》第六部分（接地装置施工质量检验）；1.4《中华人民共和国工程建设标准强制性条文》第三篇电气、输变电工程（2006年版）；1.5《中华人民共和国电力行业标准》（DL/T 5417——2009）中电气工程篇1.6本工程施工组织总设计（未出版）2. 工程概况及施工范围2.1施工概况及施工范围：接地是电厂安全稳定运行的一个很重要的前提和保证，直接关系到电厂人员、机组和设备的安全性能，因而脱硫区域（以下简称区域）的接地是电控公司很重要的一个施工项目。

脱硫区域接地覆盖面广，交叉作业多，是一个很重要但又很冗长、繁杂的施工项目。

防雷及接地装置安装作业指导书防雷及接地装置的安装是确保建筑物和设备安全的重要环节。

在进行这项工作时，需要遵循一定的步骤和标准，以确保装置的有效性和可靠性。

下面，本文将提供防雷及接地装置安装作业的详细指导书。

一、施工前准备1. 确定施工地点：根据建筑物的规模、高度和用途等要素，确定防雷及接地装置的布设位置。

2. 编制施工计划：根据施工地点的情况，制定详细的施工计划，并进行合理的资源安排。

3. 准备材料和工具：根据设计要求，准备所需的材料和工具，包括导体、接地装置、接地网、导线、接地盒、接地母线等。

4. 安全防护：确保工作人员具备相关的安全技能和防护装备，如佩戴安全帽、防静电鞋、绝缘手套等。

二、接地装置安装步骤1. 准备工作：确定接地装置的布设位置，并对地表进行清理，确保装置安装的稳定性。

2. 安装导体：根据设计要求，在建筑物的外墙或屋顶上安装导体，导体的选材应符合规定要求，并采取适当的防腐措施。

3. 安装接地网：根据设计要求，在地表埋设接地网，接地网的布设要合理，确保导体与接地网的连接牢固可靠。

4. 安装导线：根据设计要求，将导线安装在建筑物的内部，确保导线与接地装置的连接牢固可靠。

5. 安装接地盒：根据设计要求，在建筑物的适当位置安装接地盒，接地盒的选材应符合规定要求，并采取适当的防腐措施。

6. 安装接地母线：将接地盒与建筑物的主接地母线连接，保证连接牢固可靠。

7. 安装避雷针：根据设计要求，安装避雷针，保持避雷针与导体之间的导电性能良好，以有效地引导雷电放电。

8. 检验连接：完成接地装置的安装后，对连接进行检验，确保各部分连接牢固可靠。

三、施工注意事项1. 施工质量：严格按照设计要求和相关标准进行施工，确保施工质量符合规范。

2. 施工环境：施工环境应干燥、无积水，并确保地表的导电性能良好。

3. 设备保护：在进行施工时，应注意保护建筑物和设备，避免损坏。

4. 安全防护：施工人员应随时佩戴安全帽和防静电鞋等防护装备，并确保施工现场的安全。

避雷带安装作业指导书一.施工准备：1.施工机具：电焊机、电锤、木锤、切割机。

2.测量工具：钢卷尺、水平尺、。

二.工艺流程镀锌圆钢调直引下线调整女儿墙放线支持件安装避雷带焊接防雷接地系统测试防腐及标识三.作业措施1.镀锌圆钢调直及“乙”字弯接头旳加工、焊接圆钢应平直，不应有高下起伏和弯曲现象，如弯曲不大，可用木锤敲打调直，注意不要破坏镀锌层；圆钢旳一段用自制“F”型钢筋板子折成乙字弯，便于搭接焊，如图一。

图一2.支持件安装女儿墙支持件间距应综合考虑引上线旳位置，做到周围间距统一均匀，水平直线间距0.5~1.5m，垂直部分间距1.5~3m，转弯部分 0.3~0.5m,详细间距根据直线段长度均分来定；避雷带距女儿墙装饰面 150mm，同步距女儿墙外边缘不不小于 150 mm；安装前先确定每边两个端点，用墨斗弹 直线，按确定旳间距等分标识每个支撑点间距，支持点宜统一居磁板缝或居中，观感效果更好。

每个支持点用电锤钻入同一深度旳孔，沿线埋注支架，在埋注前应把洞内用水浇湿，支承件埋设深度应不不不小于 50mm，用配合比为 1:2 旳水泥砂浆埋注，每个支持件上可套上不锈钢装饰圈等装饰，增强装饰效果，如图二、三。

图二图三3.避雷带安装A.避雷带和引下线焊接时及避雷带搭接焊时，应保持顶面平齐，圆钢搭接长度应为其直径旳 6 倍，双面施焊，圆钢与扁钢连接时，其搭接焊长度为圆钢直径旳 6 倍，不能 现夹渣、咬肉、裂纹及药皮处理不洁净等现象，施焊处刷防锈漆两道，银粉漆一道。

B.与支持件点焊固定，施焊时，瓷砖表面要用湿毡覆盖，防止污染瓷砖表面。

C.避雷带拐弯处应弯成圆弧活弯，弯曲半径不得不不小于圆钢直径旳 10 倍；避雷带过伸缩缝、沉降缝处时，应设置赔偿装置，赔偿装置可用避雷带自身弯成下弧型状，如图四所示。

图四D.屋面避雷带应形成空间立体旳闭合网状构造，设备间等小屋面旳避雷带均应与大屋面避雷带直接可靠连接。

4．防雷接地系统测试A.接地装置施工完毕测试合格；避雷带安装完毕，整个防雷接地系统连成回路，才能系统测试。

特殊施工技术方案（措施）报审表表号：DJB-A2-07工程名称：徐州天成氯碱35KV变电站增容升压工程编号：TCBD---------------致徐州金桥建设监理有限公司徐州天成项目监理部：现报上 110KV变电站防雷接地工程特殊施工技术方案（措施），请审查。

附件:110KV变电站防雷接地工程特殊施工技术方案（措施）承包单位（章）：项目经理：日期：项目监理部审查意见：项目监理部（章）：总监理工程师：专业监理工程师：日期：建设管理单位意见：建设管理单位（章）：项目经理：日期：本表一式三份，由承包单位填报，建设单位、项目监理部、承包单位各存一份。

•特殊施工技术施工方案工程名称：徐州天成氯碱35KV变电站增容升压工程编号：TCBD------作业项目名称：徐州天成氯碱35KV变电站增容升压工程防雷接地施工方案编制单位：南京华东电力设备安装有限公司编写：日期：审核：日期：批准：日期：编写日期：年月日版次：第一版•••••目录一、工程概况二、编制依据三、施工部署四、人员机具安排五、接地制作安装技术措施六、工程安全目标及保证措施七、工程质量目标及保证措施八、环境保护及文明施工措施防雷接地工程作业指导书一、工程概况本变电站防雷部分共设置1支25米高的独立避雷针和一支25米高的架构避雷针，联合构成全站电气设备及引线的直击雷保护。

接地部分工程量主要有接地扁钢 -60×8 3200米，垂直接地体 66根，断线卡紧固件50套，接地铜母线600米。

本作业指导书仅适用于35KV徐州天成氯碱变电站增容升压工程。

二、编制依据本作业指导书编制依据设计图纸及国家、电力行业现行规范规程等：1） 110KV变电站施工图纸；2）《国家电网公司工程建设质量管理规定》（国家电网基建[2006]699号）；3）《国家电网公司输变电优质工程评选办法》（国家电网基建[2006]253号）；4）《国家电网公司输变电工程达标投产考核办法》（国家电网基建[2005]255号）5）《电力建设工程施工技术管理导则》（国家电网工[2003]153号）6）《110KV-1000KV变电站土建工程施工质量验收及评定规程》（Q/GDW183-2008）7）《电力建设工程质量监督检查典型大纲》（火电、送变电部分）8）《变电站工程和输电线路工程监理工作表式（2007版）》（基建质量[2007]11号）9）《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全[2007]25号）10）《国家电网公司输变电工程标准化施工手册》（基建安全[2007]36号）11）《电力建设房屋工程质量通病防治工作规定》（电建质监[2004]18号）12）《国家重大建设项目文件归档要求与档案整理规范》（DA/T28-2002）。

避雷器安装施工作业指导书1 施工准备1.1劳动组织序号项目单位数量备注1 施工负责人人１全面负责2 吊车司机人 13 安列司机人 44 防护人 2 车站1人，现场1人5 安装人员人 4 安装和配合各2人1.2工机具材料序号名称规格单位数量备注1 安列（或汽车）组 1 安列由作业车、轨道吊、平板车和轨2 轨道吊（或汽吊）台 1道车组成3 作业凳0.9m 个 1 自制4 电工工具套7 安装人员人均1套5 钢丝刷把 16 尼龙吊带根 17 力矩扳手把 2 相应规格各1把8 梅花扳手把 2 相应规格各1把9 套筒扳手把 2 带相应规格套筒10 防护用具套 211 钢卷尺5m 把 212 安全帽顶9 人均1顶13 棕绳φ20 根 1 15m14 安全带条 215 脚扣副 216 水平尺把 11.3材料设备序号名称规格或型号单位数量备注1 避雷器按设计要求台若干按工程所需2 避雷器支架按支柱型号套若干按工程所需3 计数器按设计要求套若干按工程所需4 计数器引线铜缆套若干按工程所需5 计数器支架按支柱型号套若干按工程所需2 操作程序2.1 工艺流程图施工准备支架底座安装避雷器装置就位安装结束2.2操作方法2.2.1施工准备（1）应事先对避雷器外观检查合格后方可安装。

（2）根据安装计划，提前将避雷器及安装工具、安装支架、计数器、引线等一起装在安列平板车上（有条件用汽车吊安装的地方也可装在汽车上，用汽车运达安装支柱处，用汽车吊安装），并采取防止掉漆及机械损坏措施，检查核对铭牌和订购单上的详细内容是否与现场所需一致、外观及配件是否完整。

（3）提前向线路临管单位运输部门提报封闭要点施工计划。

施工前应将作业车停放在需作业区间的邻近车站。

（4）对安装作业人员进行技术交底和安装培训，使其清楚安装技术标准和安全注意事项。

作业人员应经考核，合格后方可上岗作业。

（5）清刷避雷器有电路通道连接表面，直到露出金属光泽；用干净的布擦掉覆盖的污物和金属屑；将无酸凡士林或润滑油涂在接触表面。

F o r p e s n a u s e o n y s u d y a n d r e s a c h n o f r c m me r c a u s e防雷接地装置安装施工作业指导书编制：校对：审核：审定：1、编制说明随着项目的大力发展，施工现场质量控制变得越来越重要，尤其针对防雷接地这类隐蔽工程的质量控制和检查。

为指导现场施工，规范检验环节特编制此指导书。

本文主要通过对防雷接地系统介绍，从防雷接地不同组成部分、不同功能以及不同接地系统进行介绍，并重点突出在施工过程中需要严格把关的环节。

通过制定较为完善的统一规定，让防雷接地的设置方式、施工质量得到更好的控制。

2、编制依据《供配电系统设计规范》GB50052 2009《低压配电设计规范》GB50054 2011《通用用电设备配电设计规范》GB50055 2011《建筑物防雷设计规范》GB50057 20103、防雷接地系统组成及分类防雷接地系统按界面划分主要分为室外防雷及室内防雷两大部分，室外防雷中分为：接闪器、引下线、接地装置；室内防雷分为：电源接地、线路接地、装置接地。

防雷接地系统示意图1如下：图1 防雷接地系统示意图接地系统主要分为TN-C、TN-C-S、TN-S、TT、IT系统，在不同接地系统中，从配电形式、接地方法均有不同要求。

TN-C接地系统中，接地线与零线始终共用，因此我们可以简单的理解为三相四项的配电系统。

TN-C-S系统中，接地线与零线在始端共用，从下又开始分开，以后不再重合。

TN-S系统中，接地线与零线始终分开，不能共用。

TT、IT系统中，接地必须单独在设备端配置，不能与整套系统连接。

各种接地系统示意如下图2。

图2 各种接地系统示意图4、防雷接地系统设置及质量控制4.1接闪器接闪器是防雷接地系统中与雷电接触的第一个环节，主要方式采取避雷针、避雷线、避雷带等，根据各地区雷暴日的差异通过计算选择相对应的接闪办法。

在施工过程中，首先保证接闪器本体不能有任何损坏；其次应检查接闪器本体是否采取防腐、防锈、导电性能良好的材质；最后必须严格把关，在不同防雷区域、不能功能区域存在重复采取接闪器设置可能性，严格按照图纸设计要求，现场实际确认是否按要求施工至关重要。

目录1、工程概况及工程量 (1)2、编制依据 (1)3、作业前必须具备得条件与应作得准备 (1)4、参加施工人员得资格及要求 (2)5、作业所需仪器及工机具 (2)6、作业程序、方法与内容 (3)7、作业活动中人员得职责、分工与权限 (7)8、作业质量标准检查验收、质量保证措施 (8)9、作业环境应达到得条件 (9)10、作业安全文明施工得要求与措施 (9)11、危险点预控措施 (11)接地系统电气设备安装危险点预控表 (11)1、适用范围本作业指导书适用于中国铁建电气化局集团北方工程有限公司湖州狮子山49、5MW风电场工程升压站接地装置安装作业。

施工范围:室外接地:升压站内主接地网及室外设备接地引上线接地。

室内接地:35KV配电室、SVG室、GIS室、35kV高压开关柜室、继电保护室等电缆沟接地及设备基础接地。

2、编制依据2、1《接地装置施工质量检验》(DL/T5161、6-2002)2、2 华东勘测设计研究院有限公司设计图纸:2、3《交流电气装置得接地设计规范》(GB 50065-2011)。

2、4《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006)。

2、5《交流电气装置得过电压保护与绝缘配合》(DL/T 620-1997)2、6《交流电气装置得接地设计规范》(GB/T 50065-2011)2、7 O20、TR-WD0705-0407《风电场安全文明施工标准化手册》2、8 Q7、TR-WD0705-0402《风电工程质量工艺标准化手册》3、作业前必须具备得条件与应作得准备3、1具备得条件:施工现场已具备接地安装条件,施工作业区临时设施、模板及建筑废料等已清理干净,沿接地装置敷设路径得地坪工作结束接地线沿建筑物墙壁水平敷设时,建筑物墙壁已施工完毕,且接地线安装后不能再进行施工得装饰工作全部结束。

3、2 施工准备:各施工工种技术人员已到位,各种工具设备已齐全。

3、3 技术准备:开工前施工方案、工艺标准、施工及验收规范、质量评定标准准备齐全。
