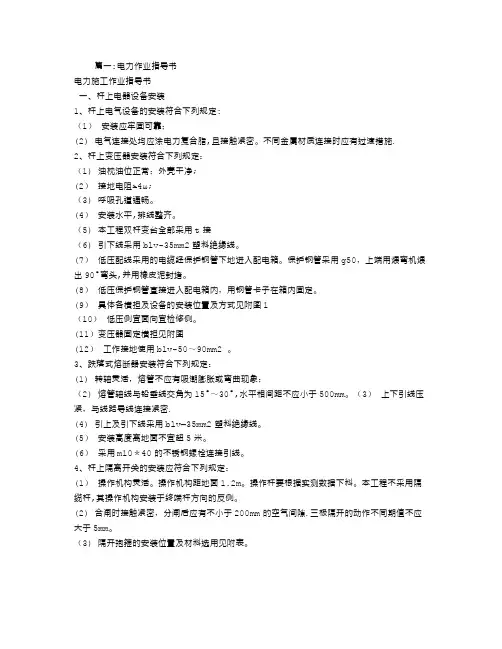

篇一:电力作业指导书电力施工作业指导书一、杆上电器设备安装1、杆上电气设备的安装符合下列规定:（1）安装应牢固可靠；(2) 电气连接处均应涂电力复合脂,且接触紧密。

不同金属材质连接时应有过渡措施.2、杆上变压器安装符合下列规定：（1) 油枕油位正常；外壳干净;(2）接地电阻≤4ω;（3) 呼吸孔道通畅。

(4）安装水平,排线整齐。

（5) 本工程双杆变台全部采用t接（6) 引下线采用blv-35mm2塑料绝缘线。

(7）低压配线采用的电缆经保护钢管下地进入配电箱。

保护钢管采用g50，上端用煨弯机煨出90°弯头,并用橡皮泥封堵。

(8）低压保护钢管直接进入配电箱内，用钢管卡子在箱内固定。

(9）具体各横担及设备的安装位置及方式见附图1（10）低压侧宜面向宜检修侧。

(11）变压器固定横担见附图(12）工作接地使用blv-50～90mm2 。

3、跌落式熔断器安装符合下列规定：(1) 转轴灵活，熔管不应有吸潮膨胀或弯曲现象；（2) 熔管轴线与铅垂线交角为15°～30°,水平相间距不应小于500mm。

（3）上下引线压紧，与线路导线连接紧密.(4) 引上及引下线采用blv—35mm2塑料绝缘线。

(5）安装高度离地面不宜超5米。

(6）采用m10＊40的不锈钢螺栓连接引线。

4、杆上隔离开关的安装应符合下列规定：(1）操作机构灵活。

操作机构距地面1.2m。

操作杆要根据实测数据下料。

本工程不采用隔缆杆,其操作机构安装于终端杆方向的反侧。

(2) 合闸时接触紧密，分闸后应有不小于200mm的空气间隙.三极隔开的动作不同期值不应大于5mm。

（3) 隔开抱箍的安装位置及材料选用见附表。

(4) 隔离开关的连线不采用设备线夹，采用双镀锡铜接线端子相连.既本线压镀锡铜接线端子与隔离开关相连，另外用并沟线夹在本线上另并一根线压镀锡铜接线端子与隔离开关另一个接线孔相连。

5、杆上避雷器安装应符合下列规定：(1) 排列整齐，相间距离，1-10kv时不小于350mm；1kv以下时不小于150mm。

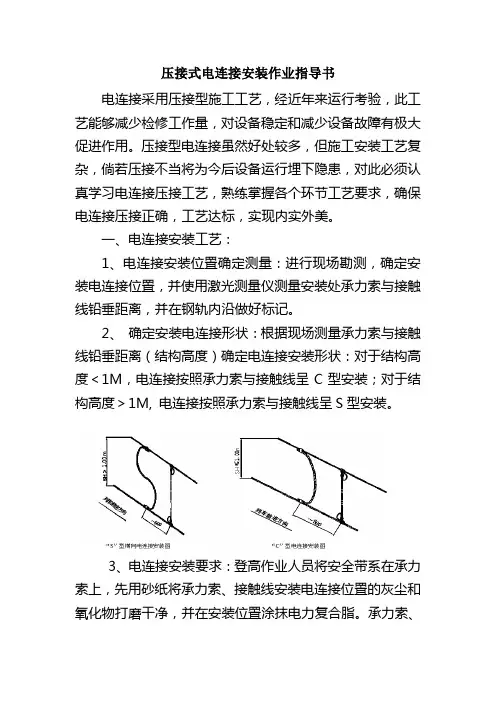

压接式电连接安装作业指导书电连接采用压接型施工工艺，经近年来运行考验，此工艺能够减少检修工作量，对设备稳定和减少设备故障有极大促进作用。

压接型电连接虽然好处较多，但施工安装工艺复杂，倘若压接不当将为今后设备运行埋下隐患，对此必须认真学习电连接压接工艺，熟练掌握各个环节工艺要求，确保电连接压接正确，工艺达标，实现内实外美。

一、电连接安装工艺：1、电连接安装位置确定测量：进行现场勘测，确定安装电连接位置，并使用激光测量仪测量安装处承力索与接触线铅垂距离，并在钢轨内沿做好标记。

2、确定安装电连接形状：根据现场测量承力索与接触线铅垂距离（结构高度）确定电连接安装形状：对于结构高度＜1M，电连接按照承力索与接触线呈C型安装；对于结构高度＞1M, 电连接按照承力索与接触线呈S型安装。

3、电连接安装要求：登高作业人员将安全带系在承力索上，先用砂纸将承力索、接触线安装电连接位置的灰尘和氧化物打磨干净，并在安装位置涂抹电力复合脂。

承力索、接触线电连接线夹应垂直安装，上下对齐；安装后接触线电连接线夹处导高不应低于最近吊弦处的导高。

股道电连接在任何温度下，均应垂直安装，且应在同一断面内。

4、电连接压接过程中技术标准及注意事项：1）电连接线夹安装时，接触线、承力索、加强线、电连接线与线夹接触面进行表面氧化膜清洗，导线清洗长度不应小于连接长度的1.2倍，清洗后导线接触面需涂电力复合脂。

2）电连接线所用材质规格、线夹型号及安装形式应符合设计要求，不得有接头、压伤断股、散股现象，并预留因温度变化而产生的位移长度。

3）电连接安装位置应区分不同锚段、不同温度要求，同一悬挂接触线、承力索间的电连接应垂直安装，接触线与承力索电连接线夹应在同一垂直面上，股道间电连接正常温度时应保证点连接线垂直于正线，施工偏差为±100mm。

4）电连接安装位置，横向电连接距悬挂点2m左右，股道电连接距悬挂点5m左右，线岔电连接距悬挂点10m 左右，施工偏差不大于±500mm。

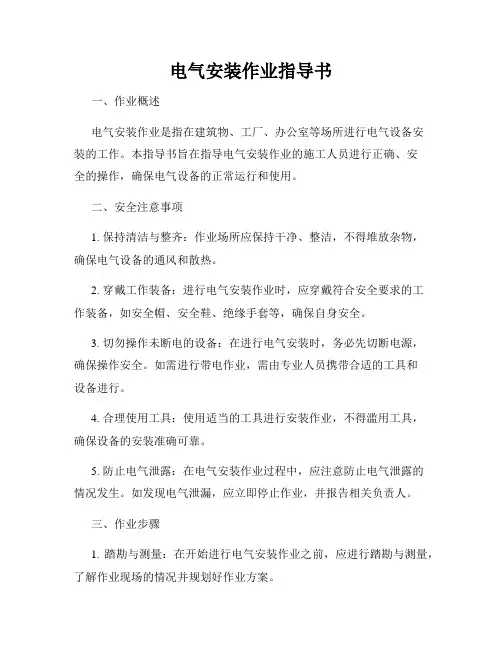

电气安装作业指导书一、作业概述电气安装作业是指在建筑物、工厂、办公室等场所进行电气设备安装的工作。

本指导书旨在指导电气安装作业的施工人员进行正确、安全的操作，确保电气设备的正常运行和使用。

二、安全注意事项1. 保持清洁与整齐：作业场所应保持干净、整洁，不得堆放杂物，确保电气设备的通风和散热。

2. 穿戴工作装备：进行电气安装作业时，应穿戴符合安全要求的工作装备，如安全帽、安全鞋、绝缘手套等，确保自身安全。

3. 切勿操作未断电的设备：在进行电气安装时，务必先切断电源，确保操作安全。

如需进行带电作业，需由专业人员携带合适的工具和设备进行。

4. 合理使用工具：使用适当的工具进行安装作业，不得滥用工具，确保设备的安装准确可靠。

5. 防止电气泄露：在电气安装作业过程中，应注意防止电气泄露的情况发生。

如发现电气泄漏，应立即停止作业，并报告相关负责人。

三、作业步骤1. 踏勘与测量：在开始进行电气安装作业之前，应进行踏勘与测量，了解作业现场的情况并规划好作业方案。

2. 安全装置的设置：首先需要设置好相应的安全装置，如漏电保护器、短路保护器等，确保设备的安全运行。

3. 预先安装管线：根据设计图纸，预先进行管线的安装。

使用合适的电气管道和线槽，并进行固定，确保线路布置合理。

4. 安装电气设备：根据设计要求，逐一安装各种电气设备，包括开关、插座、灯具等。

在安装过程中，需要注意电气设备的固定、接线的正确性。

5. 连接电缆和线路：将导线和电缆连接到相应的电器设备上，并进行牢固的固定。

在连接过程中，应遵循正确的接线规范，确保电气设备的正常工作。

6. 验收与检测：在安装完成后，进行电气安全验收和设备检测，确保设备的安全性和可靠性。

如有问题，及时进行修复和调整。

四、维护与保养1. 定期巡视与检查：对已安装的电气设备进行定期巡视与检查，发现问题及时处理，确保设备的正常运行。

2. 清洁与维护：定期清洁电气设备，保持设备的良好状态，并进行必要的维护工作，如更换老化的零部件等。

安装施工作业指导书安装施工作业指导书1. 作业前准备1.1 现场查看和了解在开始安装施工前，需要对工作现场进行查看和了解。

首先要考虑施工现场的环境和安全风险，如是否有交通干扰、是否需要特殊防护、是否需要不同的工作方式等。

在进行现场查看时，需要注意以下几个方面：1.1.1 确认安装施工的物品要确认需要安装的物品或设备的数量、规格和材质等细节。

同时需要检查物品是否满足安装施工的要求。

1.1.2 检查施工现场环境要检查现场环境是否符合安装要求，是否有噪音、震动及其他干扰源，以及是否需要特殊的安全措施等。

1.1.3 确认设备和工具需要准备好安装施工需要的所有设备和工具。

安装工具通常包括切割机、钻机、铆机、扳手、螺丝刀、螺母、橡胶垫、橡胶垫圈、连接带、连接套、连接留等等。

1.2 进行安全措施在进行安装施工前，需要制定相应的安全计划，并向员工进行培训，以确保安全。

同时，需要遵守以下几个安全原则：1.2.1 遵守个人保护规定工作人员需要佩戴必要的个人防护装备，如安全帽、工作手套、安全眼镜、防护鞋等。

1.2.2 遵守机械安全规定使用机械设备时，需要遵守相应的安全规定。

例如，使用切割机时需要使用防护罩，避免切割机切割物体时的危险。

1.2.3 预防火灾和电击在使用工具和机器时，需要预防火灾和电击。

在进行电气方面的工作时，需要使用防水防火的设备，并确保工作流程安全。

1.3 进行测量和计算在进行安装施工前，需要进行测量和计算，确保安装施工的精度和正确性。

如对于一些设备的安装需要进行精确的测量并进行计算，以确保设备位置的正确性。

一些项目需要进行比例计算，以确保尺寸绝对正确。

2.施工步骤2.1 安装前准备工作在开始安装施工前，需要进行定位和放置设备等前置工作，以确保整个施工过程中的连续性。

2.2 安装固定设备在进行基本装置的固定时，可以采用专业工具和技术，如使用螺栓和螺母进行固定，使用橡胶垫圈进行缓冲，以及使用连接带进行连接。

电工作业指导书第一节一般要求第一二零条：所有绝缘、检验工具、应妥善保管，严禁他用，并应定期检查，校验。

第一二一条：现场施工用高低压设备及线路，应按照施工设计及有关电气安全技术规程安装和架设。

第一二二条：线路上禁止带负荷接电或断电，并禁止带电操作。

第一二三条：融化焊锡、锡块、工具要干燥，防止爆溅。

第一二四条：喷灯不得漏气，漏油及堵塞，不得在易燃、易爆场所点火及使用，工作完毕，灭火放气。

第一二五条：配制环氧树脂及沥青电缆胶时，操作地点应通风良好，并必须戴好防护用品。

第一二六条：不得使用锡焊容器盛装热电缆胶。

高空浇注时，下方不得有人。

第一二七条：有人触电，立即切断电源，进行急救，电气着火，应立即将有关电源、切断，使用泡沫灭火器或干砂灭火。

第二节设备及内线安装第一二八条：安装高压油开关、自动空气开关等有返回弹簧的开关设备时，应将开关置于断开位置。

第一二九条：多台配电箱（盘）并列安装时，手指不得放在两盘的结合处，也不得触摸连接螺孔。

第一三零条：剔槽打眼时，锤头不得松动，铲子应无卷边、裂纹，戴好防护眼睛，楼板、砖墙打透眼时，板下、墙后不得有人靠近。

第一三一条：人力弯管器弯管，应选好场地，防止滑倒和坠落，操作时面部要避开。

第一三二条：管子煨弯砂子必须烘干，装砂架子搭设牢固，并设栏杆。

用机械敲打时，下面不得站人，人工敲打上下要错开。

管子加热时，管口前不得有人。

第一三三条：管子穿带线时，不得对管口呼唤、吹气，防止带线弹力勾眼，穿导线时，应互相配合防止挤手。

第一三四条：安装照明线路不准直接在板条天棚或隔音板上通行及堆放材料。

须通行时，应在大楞上铺设脚手板。

第一节外线及电缆工程第一三五条：电杆用小车搬运，应捆绑卡牢。

人抬时，动作一致，电杆不得离地过高。

第一三六条：人工立杆，所用叉木应坚固完好，操作时，互相配合，用力均匀，机械立杆，两侧应设溜绳。

立杆时坑内不得有人，坑基夯实后，方准拆去叉木或拖拉绳。

第一三七条：登杆前，杆根应夯实牢固。

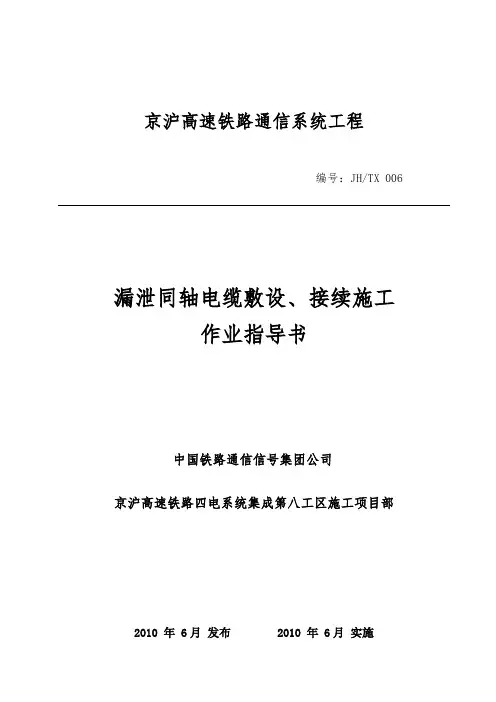

京沪高速铁路通信系统工程编号：JH/TX 006漏泄同轴电缆敷设、接续施工作业指导书中国铁路通信信号集团公司京沪高速铁路四电系统集成第八工区施工项目部2010 年 6月发布 2010 年 6月实施1适用范围适用于铁路GSM-R通信工程漏泄同轴电缆的敷设、接续施工。

2作业准备2.1 内业技术准备该项施工作业进行前应认真阅读并审核施工图纸，澄清有关技术问题，组织技术人员认真学习实施性施工组织设计，并对相关作业人员进行技术交底，熟悉有关规范及技术标准，制定安全保证措施。

2.2 外业技术准备该项安装作业进行前应收集作业层中所涉及的各种外部技术数据资料，包括漏缆敷设位置的确定等。

3技术要求3.1 单盘漏泄同轴电缆的内外导体直流电阻、绝缘介电强度、绝缘电阻等电气特性应符合设计指标。

3.2 漏缆的交流电气特性主要检查特性阻抗、电压驻波比、标称耦合损耗、传输衰减等指标符合设计要求。

3.3 漏缆在敷设的过程中严禁急剧弯曲，最小弯曲半径应符合相关规定。

3.4 连接器在安装完毕之后应进行质量检查。

3.5 漏泄同轴电缆支撑杆埋设深度应符合铁路行业标准的相关规定。

4施工程序与工艺流程4.1 施工程序施工准备→隧道内吊夹安装→隧道外支撑杆安装→漏缆敷设→漏缆连接器的安装→复测4.2 工艺流程5施工要求5.1 施工准备5.1.1 漏泄同轴电缆进场质量检查按照《单盘泄漏同轴电缆测试作业指导书》的要求对进场漏缆进行质量检查。

5.1.2 根据设计图纸和铁路公里标对以下内容进行复测：（1）隧道外架挂漏泄同轴电缆区段的辅助杆位置、杆距、杆高及漏泄同轴电缆长度；（2）隧道内漏泄同轴电缆架挂位置、长度；（3）区间机房位置、供电方式及供电线路径路。

5.1.3 根据现场调查结果制定隧道内及隧道外漏缆敷设、安装的施工方案，对作业人员进行施工技术交底。

5.2 隧道内吊夹安装5.2.1 画线根据设计规定的安装位置及高度要求，进行画线。

若与回流线距离过近，要保持60cm 的距离。

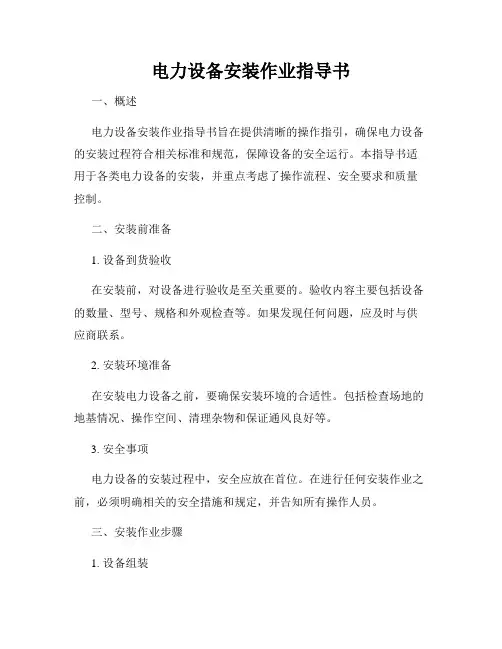

电力设备安装作业指导书一、概述电力设备安装作业指导书旨在提供清晰的操作指引，确保电力设备的安装过程符合相关标准和规范，保障设备的安全运行。

本指导书适用于各类电力设备的安装，并重点考虑了操作流程、安全要求和质量控制。

二、安装前准备1. 设备到货验收在安装前，对设备进行验收是至关重要的。

验收内容主要包括设备的数量、型号、规格和外观检查等。

如果发现任何问题，应及时与供应商联系。

2. 安装环境准备在安装电力设备之前，要确保安装环境的合适性。

包括检查场地的地基情况、操作空间、清理杂物和保证通风良好等。

3. 安全事项电力设备的安装过程中，安全应放在首位。

在进行任何安装作业之前，必须明确相关的安全措施和规定，并告知所有操作人员。

三、安装作业步骤1. 设备组装根据设备的具体要求，对设备进行组装工作。

确保组装过程中零部件的配合精度和连接紧固度，并进行必要的调整。

2. 设备固定根据设备的类型和安装要求，进行设备的固定工作。

例如，对于大型电力设备，可以采用螺栓连接和焊接等方法。

3. 线缆布线根据电力设备的布局图，进行线缆的布线工作。

保证线缆的捆扎整齐、有序，并避免磨损和交叉干扰。

4. 接地处理对于电力设备的安装，接地处理是必不可少的环节。

确保设备的接地符合相关标准和规范，并进行必要的测试和记录。

5. 安全设施设置根据安装环境和设备的要求，设置安全设施，如防护罩、警示标识和安全开关等。

这些设施可以提供额外的安全防护和警示。

四、质量控制1. 检查和测试在安装工作完成后，对安装的设备进行检查和测试。

包括设备的外观检查、功能测试和安全性能测试等。

2. 质量记录对安装过程中的关键环节和质量控制点进行记录，包括安装步骤、测试结果和调整数据等。

这些记录可以用于设备运行过程中的维护和管理。

五、安装后处理1. 清理工作在设备安装完成后，进行现场的清理工作。

清除安装过程中产生的废料、杂物，并确保工作环境的整洁。

2. 安全交底和培训对设备的操作人员进行安全交底和培训，明确设备的操作规程、应急处理和安全注意事项等。

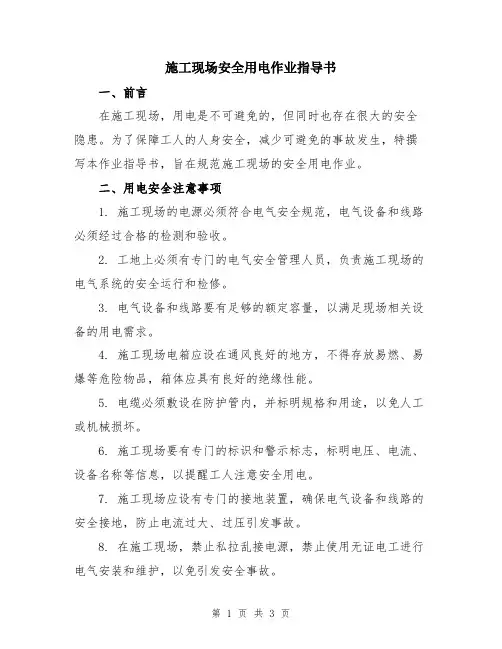

施工现场安全用电作业指导书一、前言在施工现场，用电是不可避免的，但同时也存在很大的安全隐患。

为了保障工人的人身安全，减少可避免的事故发生，特撰写本作业指导书，旨在规范施工现场的安全用电作业。

二、用电安全注意事项1. 施工现场的电源必须符合电气安全规范，电气设备和线路必须经过合格的检测和验收。

2. 工地上必须有专门的电气安全管理人员，负责施工现场的电气系统的安全运行和检修。

3. 电气设备和线路要有足够的额定容量，以满足现场相关设备的用电需求。

4. 施工现场电箱应设在通风良好的地方，不得存放易燃、易爆等危险物品，箱体应具有良好的绝缘性能。

5. 电缆必须敷设在防护管内，并标明规格和用途，以免人工或机械损坏。

6. 施工现场要有专门的标识和警示标志，标明电压、电流、设备名称等信息，以提醒工人注意安全用电。

7. 施工现场应设有专门的接地装置，确保电气设备和线路的安全接地，防止电流过大、过压引发事故。

8. 在施工现场，禁止私拉乱接电源，禁止使用无证电工进行电气安装和维护，以免引发安全事故。

9. 用电设备和线路要定期进行巡视和检测，确保电气设备和线路的正常运行。

10. 施工现场的用电设备和线路水平点不得低于室外地面高度，以确保用电设备安全。

三、特殊环境下的用电注意事项1. 在高温环境中使用电气设备时，要注意设备的散热、防尘和防潮措施，以确保电气设备的正常运行。

2. 在潮湿的环境中使用电气设备时，要采取防水措施，确保电气设备和线路的绝缘性能，防止电击事故发生。

3. 在易燃易爆的环境中使用电气设备时，要选择防爆电气设备，并加强管理措施，以避免火灾和爆炸事故。

4. 在气候恶劣的环境中使用电气设备时，要加强设备的防雷和防雪措施，以确保电气设备的安全运行。

四、应急措施1. 当出现电气事故时，要立即切断电源，并通知专门的电气安全管理人员进行处理。

2. 在电气事故处理过程中，要穿戴个人防护装备，确保自己的安全，同时要采取相应措施保护其他人员的安全。

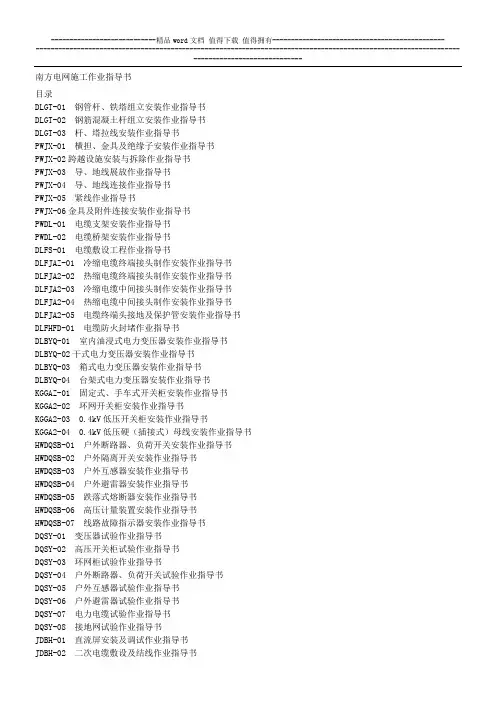

南方电网施工作业指导书目录DLGT-01 钢管杆、铁塔组立安装作业指导书DLGT-02 钢筋混凝土杆组立安装作业指导书DLGT-03 杆、塔拉线安装作业指导书PWJX-01 横担、金具及绝缘子安装作业指导书PWJX-02跨越设施安装与拆除作业指导书PWJX-03 导、地线展放作业指导书PWJX-04 导、地线连接作业指导书PWJX-05 紧线作业指导书PWJX-06金具及附件连接安装作业指导书PWDL-01 电缆支架安装作业指导书PWDL-02 电缆桥架安装作业指导书DLFS-01 电缆敷设工程作业指导书DLFJAZ-01 冷缩电缆终端接头制作安装作业指导书DLFJA2-02 热缩电缆终端接头制作安装作业指导书DLFJA2-03 冷缩电缆中间接头制作安装作业指导书DLFJA2-04 热缩电缆中间接头制作安装作业指导书DLFJA2-05 电缆终端头接地及保护管安装作业指导书DLFHFD-01 电缆防火封堵作业指导书DLBYQ-01 室内油浸式电力变压器安装作业指导书DLBYQ-02干式电力变压器安装作业指导书DLBYQ-03 箱式电力变压器安装作业指导书DLBYQ-04 台架式电力变压器安装作业指导书KGGAZ-01 固定式、手车式开关柜安装作业指导书KGGA2-02 环网开关柜安装作业指导书KGGA2-03 0.4kV低压开关柜安装作业指导书KGGA2-04 0.4kV低压硬（插接式）母线安装作业指导书HWDQSB-01 户外断路器、负荷开关安装作业指导书HWDQSB-02 户外隔离开关安装作业指导书HWDQSB-03 户外互感器安装作业指导书HWDQSB-04 户外避雷器安装作业指导书HWDQSB-05 跌落式熔断器安装作业指导书HWDQSB-06 高压计量装置安装作业指导书HWDQSB-07 线路故障指示器安装作业指导书DQSY-01 变压器试验作业指导书DQSY-02 高压开关柜试验作业指导书DQSY-03 环网柜试验作业指导书DQSY-04 户外断路器、负荷开关试验作业指导书DQSY-05 户外互感器试验作业指导书DQSY-06 户外避雷器试验作业指导书DQSY-07 电力电缆试验作业指导书DQSY-08 接地网试验作业指导书JDBH-01 直流屏安装及调试作业指导书JDBH-02 二次电缆敷设及结线作业指导书JDBH-03 继电保护调试作业指导书DLTX-01 通信架空光缆安装作业指导书DLTX-02 通信管道光缆安装作业指导书DLTX-03 通信设备安装作业指导书DLTX-04 通信电源装置安装作业指导书PWZDH-01 配网变压器监测计量终端安装作业指导书PWZDH-02户内开关（环网）配电自动化终端安装作业指导书PWZDH-03 配网架空线路开关配电自动化终端安装作业指导书PWZDH-04 负荷控制终端安装作业指导书PWZDH-05 配网自动化通信安装作业指导书TSFGC-01 一般土石方工程作业指导书TSFGC-02 泥水坑及流砂坑开挖作业指导书TSFGC-03 岩石开挖作业指导书TSFGC-04 掏挖基坑开挖作业指导书GTJC-01 杆塔基础工程作业指导书JDGC-01 接地工程作业指导书DLTJ-01 电缆沟、槽盒作业指导书DLTJ-02 电缆管道作业指导书DLTJ-03 电缆井作业指导书DLTJ-04 电缆盖板作业指导书DLTJ-05 非开挖电缆管道作业指导书PDFTJ-01 施工测量作业指导书PDFTJ-02 基础开挖作业指导书PDFTJ-03 地基处理作业指导书PDFTJ-04 钢筋混凝土基础作业指导书PDFTJ-05 基础防渗作业指导书PDFTJ-06 钢筋混凝土框架结构作业指导书PDFTJ-07 砌筑作业指导书PDFTJ-08 墙面抹灰作业指导书PDFTJ-09 门窗安装及其标识作业指导书PDFTJ-10 屋面防水作业指导书PDFTJ-11 预埋件制作与安装作业指导书PDFTJ-12 楼地面作业指导书．．PDFTJ-13 外墙面装饰作业指导书PDFTJ-14 内墙面涂装作业指导书PDFTJ-15 排水作业指导书PDFTJ-16 通风与环境控制装置作业指导书PDFTJ-17 防雷与接地作业指导书PDFTJ-18 户内照明及开关、插座安装作业指导书PDFTJ-19消防、防火、防小动物封堵作业指导书。

电力安装作业指导书一、前言电力安装作业是一项重要的工程任务，需要严格的注意事项和操作流程。

本指导书旨在为电力安装作业人员提供详尽的指导和要点，确保作业的安全和高效进行。

二、准备工作1. 阅读工程设计图纸和相关文件，了解工作目标和要求。

2. 检查所需工具和设备，确保其完好无损并且符合操作要求。

3. 确认施工场地的环境和安全条件，采取必要的防护措施。

三、安全操作1. 穿戴合适的个人防护装备，包括安全帽、防护眼镜、防护手套等。

2. 在作业前对电源进行断电处理，并通过合适的标识和警示措施提醒他人。

3. 在进行电缆铺设时，确保线路通道的平整和无障碍，并避免与其他设备或管道相冲突。

4. 在安装电气设备时，确保设备的稳固性和牢固性，同时注意设备的重量和尺寸要求。

5. 在进行接线和连接时，确保操作正确、牢固可靠，并使用适当的接线工具和材料。

6. 在使用电器工具时，注意安全操作和正确的使用方法，防止事故发生。

四、施工规范1. 根据工程设计图纸和要求，按照电力安装标准进行施工，确保符合相关法规和规范。

2. 使用合适的电缆和线材，并按照正确的方法进行剥皮、连接和绝缘处理。

3. 安装电气设备时，注意设备的位置和布线要求，并留出足够的操作空间和维护空间。

4. 接线时，注意导线的规格和截面积要求，并按照正确的接线图进行操作。

5. 检查和测试安装的电路和设备，确保电力供应正常、可靠，并消除潜在的故障隐患。

6. 清理施工现场，将废弃物和杂物妥善处理，确保施工区域整洁有序。

五、注意事项1. 遵循工作安全规范和操作程序，严禁违章操作和擅自更改设计要求。

2. 注意电力设备的额定功率和负荷要求，确保供电系统的稳定性和安全性。

3. 在作业过程中，及时与工程监理和其他相关人员沟通，解决问题并协调工作进展。

4. 注意环境保护和能源节约，减少浪费和污染，遵守相关法规和要求。

5. 定期检查和维护安装的电力设备和线路，确保其正常运行和安全使用。

六、总结本指导书涵盖了电力安装作业的基本要点和操作流程，希望能为电力安装作业人员提供有价值的指导和帮助。

电缆线路安装作业指导书2.主要机具2.1机械设备：慢速转扬机、敷设电缆用支架及轴管、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。

2.2工具：钢锯、手锤、板手、电气焊工具、电工工具，对讲机、手持扩音喇叭。

2.3测量、检测和试验设备：摇表、皮尺、钢卷尺、钳形表、温度计。

3.成品保护3.1卸车时，电缆盘严禁往下推摔。

3.2直埋电缆敷设完毕应及时办理隐蔽工程验收手续，合格后立即进行铺沙盖砖，以防电缆损坏。

3.3沿沟电缆敷设完毕，及时清除杂物盖好盖板必要时将盖板缝密封。

3.4沿桥架或托盘敷设电缆，宜在管道及空调工程基本施工完毕后进行，防止其他专业施工时损伤电缆。

3.5电缆在支架转角处或进箱、柜遇尖角处，加垫绝缘护套层。

4.环保安全措施4.1用兆欧表测定绝缘电阻，应防止有人触及正在测定中的线路或设备。

测定容性或感性设备、材料后，必须放电；雷电时禁止测线路的绝缘。

4.2车运输电缆时，电缆应尽量放在车头前方，并用钢丝绳固定，跟车人员必须站在电缆后面；人力滚运电缆时，推轴人员不得站在电缆前方，两则人员所站位置不得超过缆轴中心；电缆上、下坡时，应采用在电缆轴中心孔穿铁管，在铁管上拴绳拉放的方法，平稳、缓慢进行；4.3敷设电缆时，看轴人员不得站在电缆轴前方，处于拐角的人员，必须站在电缆弯曲弧的外侧；人力拉引电缆时，力量要均匀，速度应平稳，不得猛拉猛跑；穿管处的人员送电缆时手不可离管口太近；迎电缆时，眼及身体严禁直对管口。

4.4固体废弃物（电缆短头、电缆外皮、填充物）集中堆放，按现场规定处理。

电缆线路安装作业指导书（2）一、前期准备工作1. 组织人员：确定所需的安装人员，包括项目经理、工程师和技术人员等，确保他们具备相关的技术知识和经验。

2. 准备工具和设备：准备好所需的工具和设备，包括电缆切割工具、钢丝钳、螺丝刀、尺子、电缆连接器、电缆标签等，确保可以顺利进行安装。

3. 确定安装位置：根据项目需求，确定电缆线路的安装位置和路径，并绘制好线路图纸，方便施工人员进行安装。

电气配线安装施工作业指导书单位：中铁十局第八工程公司目录1适用范围 (1)2作业准备 (1)3技术要求 (1)4.施工程序与工艺流程 (1)5.施工要求 (1)6.劳动组织 (8)7.材料要求 (8)8.设备机具配置 (9)9.质量控制及检验 (9)10.安全及环保要求 (10)电气配线安装施工作业指导书1适用范围适用于公司范围内动力、照明配线工程的管内穿线安装工程。

2作业准备2.1施工图纸、产品技术资料、相应图集、规范、规程齐全。

2.2熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。

2.3准备施工机具、材料。

2.4确定施工方法，施工方案编制完毕经审批并进行了安全、技术交底；为了工程施工，不破坏建筑物的强度和损害建筑物的美观。

2.5施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。

3技术要求管内穿线应在土建结构及施工墙面、地面、抹灰作业完成后进行。

4.施工程序与工艺流程选择导线→穿带线→扫管→放线与断线→导线与带线的绑扎→带护口→穿线→导线接头→接头包扎→检查绝缘摇测。

5.施工要求5.1选择导线(1).应根据设计图要求选择导线。

(2).相线、零线及保护地线的颜色应加以区分，用黄绿双颜色相间的导线做保护地线，淡蓝色为工作零线，红、黄、绿色为相线，开关回火线宜使用白色。

5.2穿带线(1).穿带线的同时，检查了管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求。

(2).穿带线的方法①带线一般均采用φ1.2mm～φ2.0mm的铁丝或钢丝。

先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿人管路内，管路的两端均应留有100mm～150mm的裕量。

②在管路较长或转弯较多时，可以在敷设管路的同时将带线穿好。

③穿带线受阻时，应用两根铁丝分别在两端同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。

5.3清扫管路1.清扫管路的目的是清除管路中的灰尘、泥水等杂物。

作业指导书交底日期：2001年月日编号：施工单位：中铁十二局集团电务工程有限公司朔黄指挥部工程名称：朔黄铁路电气化工程交底项目：电连接线安装编制人：孙立成审核人：接收人：电连接线安装作业指导书一、施工组织二、施工工具三、材料四、施工过程1、电连接线的预制（1）、测量：根据设计要求利用钢卷尺测量安装电连接所需的线材预制长度。

（2）、下料：根据测量的长度，并增加弹簧、电连接线夹、电连接线弧度增量按合计长度下料。

（3）、预制：电连接线的垂直部分做成弹簧形状，弹簧圈为三圈，内径为80mm，圈距保持为30mm，底圈距接触线为250mm，为防止弹簧圈预制时松散，应用铝线绑扎紧。

2、电连接安装调整（一）、横向电连接（1）、按平面图设计要求每隔230m设一组横向电连接，要求电连接分布均匀，布置合理。

（2）、操作过程：首先确定好第一组横向电连接的起始位置，然后利用钢卷尺，每隔230米标出下一组电连接的安装位置。

（3）、将梯车推至安装电连接的位置处，梯车上作业人员将预先制好的电连接线利用绳子传给梯车上的工作人员，梯车作业人员首先固定承力索处的电连接线，固定好后再用接触线电连接线夹连接电连接线与接触线。

电连接安装好后，去掉多余部分（留头部分见附图），经现场技术人员确认合格后方可进行下组电连接线的安装。

（横向电连接见图一）注：各管段技术主管安装横向电连接时应注意与相邻管段接口处横向电连接线的距离。

（二）、道岔处电连接安装调整（1）、电连接一般安装于非支侧，始触区以外处（始触区即对于机车受电弓直线工作部分宽度为1250mm时，两工作支中任一工作支的水平投影距另一股道线路中心400~850mm范围内）。

（2）、在欲安装电连接处，将梯车上安放好（注意轨道电路及行车安全）然后将预制好的电连接线进行安装，安装时应考虑线材随温度变化对电连接线的影响，即考虑适当的偏移值。

安装完毕后，现场技术人员检查合格后做好施工记录，方可进行下一组电连接线的安装。

兰新铁路安红标段电气化改造变电专业工程编号：安红变电-06牵引变压器及其附件安装施工作业指导书单位：中铁电气化局集团兰新线红乌项有限公司兰新线安红段电气化改造工程项目经理部编制人：负责人：审核人：批准人：牵引变压器及其附件安装施工作业指导书(AHBD-06)1.1 适用范围适用于兰新线牵引变电所工程牵引变压器、自耦变压器附件安装施工。

1.2 作业准备1.2.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计、施工安全保证措施、应急预案，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

已对参加施工人员进行上岗前技术培训，考核合格后持证上岗、进行技术安全交底。

1.2.2 外业技术准备牵引变压器、自藕变压器附件安装施工所涉及的各种外部技术数据收集，施工劳动组织配备、材料准备及设备工器具的配置。

1.3 技术要求1 变压器各部位均应无渗油现象。

2 油漆完整，各相标志正确，接地可靠，顶盖上无杂物。

3 油枕、散热器、净油器的油路阀门均应打开并准确定位。

4 铁芯接地套管和油箱接地应可靠。

5 油枕、高压套管油位正常，无假油位。

6 分接开关挡位一致。

7 温度计指示正确，整定值符合设计规定。

8 补充注油后，变压器油需经简化分析合格。

1.4 施工程序与工艺流程1.4.1 施工程序施工准备→安装散热器→安装净油器→安装油枕→安装防爆筒或压力释放阀→安装高压套管→安装气体继电器→补充注油→安全呼吸器→安装温度计→风扇安装及配线→安装工作收尾1.4.2 工艺流程施工准备安装散热器安装净油器安装油枕安装防爆筒或压力释放阀安装高压套管安装气体继电器补充注油安装呼吸器安装温度计风扇安装及配线安装工作收尾图AH-06-01牵引变压器附件安装工序流程图1.5 施工要求1.5.1 施工准备1 清除安装现场杂物，平整场地。

2 检查确认安装附件及所带密封件，连接件应齐全，良好。

3 气体继电器、套管、温度计经试验合格。

4 散热器在安装前应用合格的变压器油进行循环冲洗和密封检查，无渗漏油现象。
