太阳能路灯说明书
TYN-012
目录
产品说明
产品介绍 (3)
工作原理 (3)
产品质保 (3)
免责条款 (3)
产品构造
主要部件 (4)
产品清单 (6)
储存及工作环境 (7)
主要部件简介 (7)
安装说明
安装前须知事项 (8)
安装前准备 (9)
安装操作流程 (11)
安装注意 (12)
注意项目 (12)
安装顺序 (12)
安装手册
选址 (12)
地基 (12)
路灯安装
太阳能板的安装 (13)
LED 灯的安装 (13)
控制器的安装 (13)
蓄电池的安装 (13)
各部件接线 (14)
路灯吊装 (14)
注意事项 (14)
故障处理 (15)
太阳能路灯介绍

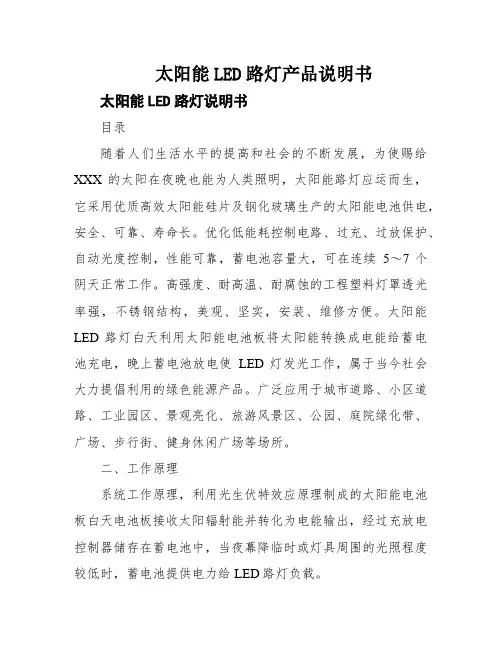

产品介绍
LED太阳能路灯是以太阳能作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能源，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。本产品白天利用太阳能电池板太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。
工作原理
系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。
太阳能路灯主要由太阳能电池组件、、太阳能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。
太阳能路灯在晴天利用太阳光照发电，产生电能。控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制
产品质保
产品保修
非自然灾害及人为过失引起的产品质量问题，公司对整套太阳能路灯各主要部件保修如下：
蓄电池：3 年
LED 路灯：3 年
太阳能板：3 年
控制器：3年
免责条款
a.公司对因地震、洪水、雷电等自然灾害，不是因为公司的责任而发
生的火灾，第三方操作、失盗、损坏、意外事故或因在不正常情况下使用（如不正确的操
作，误操作或其它问题）引起的损失不承担任何责任。
b.公司对因未遵守本使用说明书而引起的任何损失不承担任何责任。
c.公司对因与公司无关的设备结合使用而引起的故障造成的任何损失不承担任何责任。
产品构造
一. 主要部件
太阳能板蓄电池光源
控制器地埋箱
配件
紧固件（太阳能板支架）防水圈紧固件（地脚笼
紧固件（蓄电池盒）连接线
二. 产品清单（单套太阳能路灯）
10米太阳能路灯产品清单：
及工作
环境
储存要求
1）空气流通，灰尘少
2）环境温度：-30 至 60℃
3）相对湿度低于 90%，不易结冰霜
4）原理腐蚀性物质
5）长期闲置，需每月充放点一次
工作环境
1）工作温度：-30 至 60℃
2）湿度：0 至 90%
四、主要部件简介
1灯杆和相关配件
（1）灯杆采用Q235钢材，内外表面按照GB/T13912-92标准进行热镀锌处理，镀锌符合GB7003-86国家标准，喷户外专用漆，杆面误差<7度；焊接质量符合GB/T12469要求，无裂纹、夹渣、焊瘤、烧穿、弧坑、无邹折和中断缺陷。（2）灯杆及太阳能光伏电池组件固定架能承受10级风力；
2 控制器
选用的控制器是12V太阳能路灯智能控制器。主要特点：
（1）使用微处理器和专用控制算法，实现了智能控制；
（2）蓄电池过充、过放保护，夜间防反充电保护；
（3）蓄电池开路保护、负载过压保护、输出过载和短路保护、太阳能电池接反保护；
（4）通过光控或时控方式控制，具备半功率控制功能；
（5）采用了串联式PWM 充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM 高3%-6%，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统有更长的使用寿命；同时具有高精度温度补偿；
3 所用胶体铅酸蓄电池技术特点
（1）密封程度高，电解液象凝胶一样被吸收在高孔率的隔离板内，不轻易流动。（2）阀控式密封铅酸蓄电池的极板栅采用无锑铅合金，电池的自放电系数很小。（3）电池的正负极板完全被隔离板包围，有效物质不易脱落，使用寿命长。
（4）阀控式密封铅酸蓄电池的体积比老式电池小，容量却比老式敞开型电池高。（5）电池在长期运行中无需人为维护，在使用过程中不会产生酸雾，气体。
（6）电池的内阻较小，大电流放电的特性好。
（7）绿色环保无镉。
4太阳电池组件
选用单晶体硅太阳能电池，特点如下：
（1）接线盒内置旁路二极管，有效防止暗斑效应对电池片的局部损坏
（2）电池组件背面采用TEDLAR封固，能抵抗潮气及海水侵蚀
（3）树脂封装晶体硅技术和一流的封装工艺
（4）采用进口溶面玻璃，具有极高的透光性
（5）工作温度：-45℃～+80℃
（6）相对湿度:0-100%
（7）可抗最大风速>200公里/小时
5 灯具
所用LED 光源技术特点
1）首创独特散热方式
利用更佳的散热流动性设计，增加更稳定有效的散热对流功能，充分保障大功率LED路灯散热要求从而延长使用寿命，使其独立造型增添绝佳灵活性。
2）超轻量一体化结构设计
有效降低灯杆之承受重力，减少风阻并提高强度，使其更加安全可靠。
3）产品具有超长使用寿命
使用寿命高达50000小时以上，是传统灯具的5-8倍。
4）依客户需求客制化配光
充分发挥LED特点，保证路面亮度及均匀度，使LED光效利用率比同业类似产品更为提高，并利用专业的配光技术，使道路无不良眩光亦不致造成光伤害。
5）其他
灯具安全要求符合GB7000系列标准。
安装说明
一.安装前须知事项
1、安装工作应在晴朗无风的天气下进行
2、太阳能路灯系统安装及检修请在专业人员的指导下进行
