ls1012epd太阳能路灯说明书

太阳能太阳能路灯控制器功能说明书路灯控制器功能说明书一,概述太阳能路灯控制器适用于太阳能控制供电系统,尤其适用于独立太阳能路灯系统.控制器能够把太阳能最大限度的提取并存储.包含以下控制功能 :特点如下:1. 提供太阳能输入最大功率跟踪通道 (独立控制)。

. 1路2. 提供光控输出通道 (分时复用端口)。

1路3. 提供时控输出通道 (分时复用端口)。

1路4. 太阳能输入通道反接，反充保护。

5. 输出通道限流，短路保护(包含光控输出,时控输出)。

6. 电池输入反接保护(持续反接不损坏)。

7. 支持24V ，12V 太阳能输入路灯系统，内部自动识别，自动控制。

二,输入输出输入输出接口接口[24V+ 24V-]--------- 电池输入端;电池电压等级：当使用12V 等级太阳能板电池，此端接12V 电池；当使用24V 等级太阳能板电池，此端接12V 电池；[SAR+ SAR-]---------太阳能电压输入端; 输入电压<50V ,输入电流分别对应10A额定输入；20A 额定输入；30A 额定输入。

[OUT- OUT+]---------光控时控复用输出端,输出电流限定为：10A 系统： 连续输出电流10A ， 峰值限流到45A 20A 系统： 连续输出电流20A ， 峰值限流到60A 30A 系统： 连续输出电流30A ， 峰值限流到70ASTATUS ---------状态灯:黄灯灭--------电池电压正常黄灯亮--------电池电压过压黄灯闪亮--------电池电压欠压OUT --------------输出指示灯红灯亮--------光控或时控输出端有输出红灯灭--------输出端关闭ENERGY---------太阳能输入充电指示绿灯闪亮---正在对电池充电绿灯---------电池不充电TIME--------------时控输出定时调整端子有4个拨码开关端子,从左到右对应时间为 8小时,4小时,2小时,1小时; 若多组同时拨到ON 状态,得到的时间是他们对应时间的相加.所以最长定时为15小时,最短1小时注意 :当此拨码开关全OFF 时,表示进入表示进入初始初始初始输出时间输出时间输出时间调试模式调试模式,配合2个指示灯状态来校准状态来校准初始输出初始输出初始输出时间。

太阳能路灯/庭院灯安装使用说明书承蒙选购本公司的产品，为了您和他人的安全及灯具的使用寿命，请在使用前仔细阅读本说明书并妥善保管！严格按照说明书要求安装使用。

否则系统无法正常工作或缩短使用寿命。

因用户使用不当造成太阳能灯简图大弭能电池鞭光源灯具灯杆控制培.电池的损坏，公司概不负责。

【郑重声明：太阳能灯完全依靠太阳光发电，任何情况下灯必须安装在全天能够接受阳光的地方。

否则因接受不到阳光而引起的质量问题公司概不负责。

】安装、使用注意事项：太阳能组件：安装时太阳能电池板必须朝正午太阳方向。

安装组件时尽量轻拿轻放，严禁碰撞、敲击，以免损坏；存放时间长的，应清理灰尘后安装。

太阳能电池板前不能有高大建筑物或树木等遮蔽阳光；选者无遮蔽阳光的地方安装。

所有螺钉接线柱等均应按标准拧紧，不能有松动晃动现象。

应定期检查螺丝情况。

太阳能电池板应定期清理灰尘。

雪天生成积雪的必须及时清理积雪。

电池：电池安装必须认清正负及，严禁反接。

安装前应做接线柱放腐蚀处理，连接点焊接或螺丝必须按规定紧固。

蓄电池仓周围要用做保温处理，冬季应尽量保证蓄电池有一个良好的工作温度；地下蓄电池仓要密封好以防进水，通风管（出线管）应畅通无阻，保持蓄电池仓内通风、干燥。

夏季如果浸水，一定打开检查，清理接线装置，每半年定期检查电池是否有极柱腐蚀现象，有的清理。

有条件的可以进行电池维护。

维修打开检修门时严禁在门口吸烟或点火，因蓄电池使用时排出少量氢气，如见明火可能会发生危险。

光源安装光源时一定分清标识。

太阳能灯使用的光源一般为直流12V或24V电压，安装时必须分清电压与功率，必须使用匹配好的光源。

因光源功率不同，照明时间不同，接线时必须严格按照相应的接线示意图接线；维修或更换光源时，型号、功率必须与原厂配置相同，严禁更换与出厂配置不同功率、型号的光源，或随意调整照明时间；因每一个照明系统都是一个独立的工作单元，开关灯时间稍有差异属正常现象。

双路控制的要分清光源功率，不要混接，否则蓄电池长期过放电而造成损坏；更换光源时一定注意光源的大小，不能更换功率型号不同的产品。

太阳能LED路灯说明书目录一、产品介绍 (1)二、工作原理 (1)三、产品构造 (2)四、储存及工作环境 (3)五、LED灯具简介 (3)1、LED路灯技术参数 (3)2、LED路灯产品特点 (3)六、安装说明 (4)1、安装前须知事项 (4)2、安装前准备 (4)3、安装操作流程 (5)4、安装顺序 (8)5、安装要点 (9)6、注意事项 (10)七、故障处理 (11)一、产品介绍随着人们生活水平的提高和社会的不断发展，为使赐给大地光明的太阳在夜晚也能为人类照明，太阳能路灯应运而生，它采用优质高效太阳能硅片及钢化玻璃生产的太阳能电池供电，安全、可靠、寿命长。

优化低能耗控制电路、过充、过放保护、自动光度控制，性能可靠，蓄电池容量大，可在连续5～7个阴天正常工作。

高强度、耐高温、耐腐蚀的工程塑料灯罩透光率强，不锈钢结构，美观、坚实，安装、维修方便。

太阳能LED路灯白天利用太阳能电池板将太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。

广泛应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。

二、工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池板白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，当夜幕降临时或灯具周围的光照程度较低时，蓄电池提供电力给LED路灯负载。

太阳能路灯主要由LED光源（含驱动）、太阳能电池板、蓄电池（包括蓄电池埋地箱）、太阳能路灯控制器（包括控制箱）、路灯灯杆（含基础）及辅料线材等几部分构成。

太阳能路灯在晴天利用太阳光照发电，产生电能。

控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。

三、产品构造四、储存及工作环境1、储存要求（1）空气流通，灰尘少；（2）环境温度：-30℃～+60℃；（3）相对湿度低于90%，不易结冰霜；（4）远离腐蚀性物质；（5）如长期闲置，需每月充放电一次。

太阳能路灯说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能路灯说明书TYN-012目录产品说明产品介绍 (3)工作原理 (3)产品质保 (3)免责条款 (3)产品构造主要部件 (4)产品清单 (6)储存及工作环境 (7)主要部件简介 (7)安装说明安装前须知事项 (8)安装前准备 (9)安装操作流程 (11)安装注意 (12)注意项目 (12)安装顺序 (12)安装手册选址 (12)地基 (12)路灯安装太阳能板的安装 (13)LED 灯的安装 (13)控制器的安装 (13)蓄电池的安装 (13)各部件接线 (14)路灯吊装 (14)注意事项 (14)故障处理 (15)太阳能路灯介绍产品介绍LED太阳能路灯是以太阳能作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能源，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。

本产品白天利用太阳能电池板太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。

主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。

工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。

太阳能路灯主要由太阳能电池组件、、太阳能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。

太阳能路灯在晴天利用太阳光照发电，产生电能。

控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制产品质保产品保修非自然灾害及人为过失引起的产品质量问题，公司对整套太阳能路灯各主要部件保修如下：蓄电池：3 年LED 路灯：3 年太阳能板：3 年控制器：3年免责条款a.公司对因地震、洪水、雷电等自然灾害，不是因为公司的责任而发生的火灾，第三方操作、失盗、损坏、意外事故或因在不正常情况下使用（如不正确的操作，误操作或其它问题）引起的损失不承担任何责任。

.太阳能路灯说明书.目录产品说明品介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3品保⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4免条款⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 品结构主要零件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5品清⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 7 存及工作境⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 7LED灯介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7安装说明安装前知事⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9安装前准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9安装操作流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9安装注意⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12注意目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12安装序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13安装手册址⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14地基⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 14 路灯安装太阳能板的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 15 LED 灯的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 15 控制器的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 蓄池的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 16 各零件接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 16路灯吊装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16注意事⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17故障办理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17.2太阳能路灯介绍产品介绍LED 太阳能路灯是以太阳能作为电能供应用来供应夜间道路照明，采纳高光效 LED光源设计，拥有亮度高、绿色环保、安装简易、工作稳固靠谱、不敷设电缆、不用耗惯例能，使用寿命长等长处，特别是本品控制器采纳多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提高 LED发光效率，极大节俭电能。

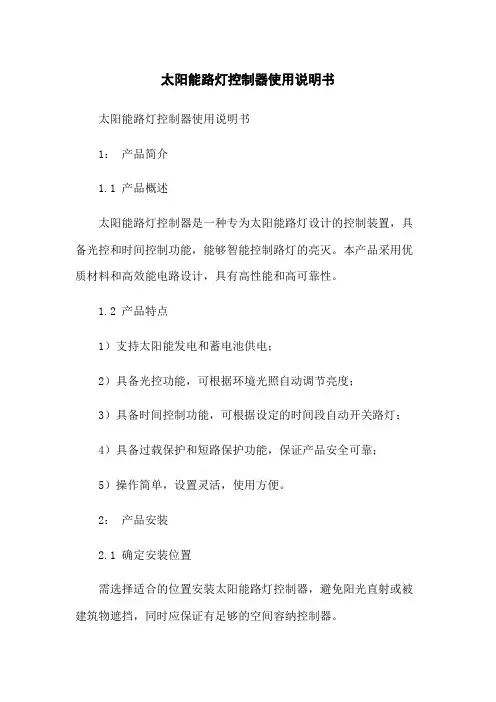

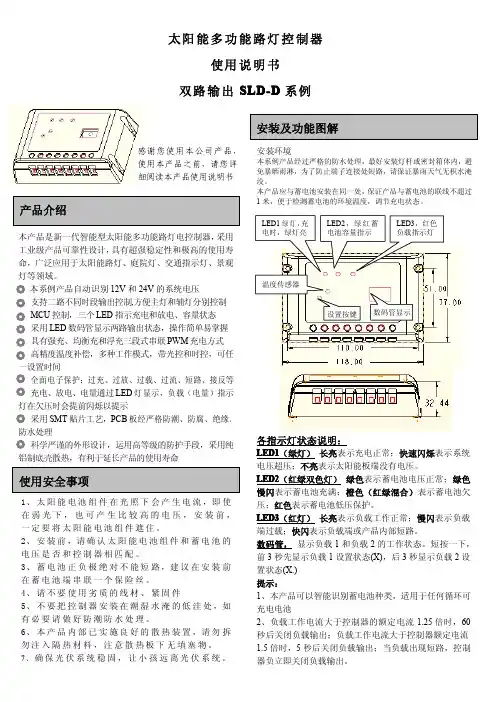

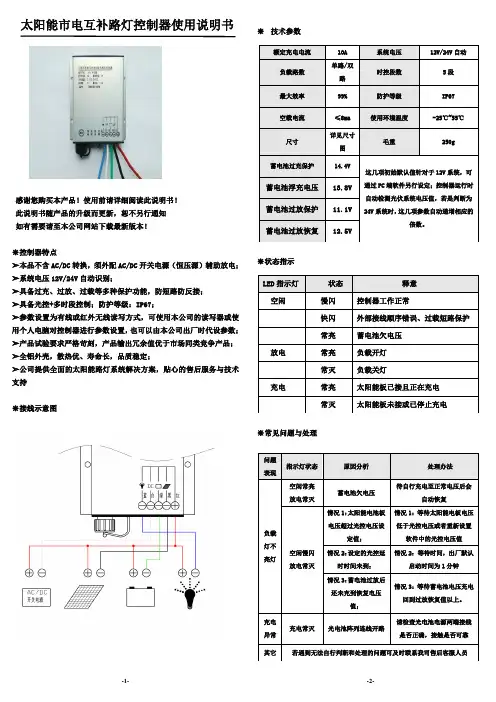

太阳能路灯控制器使用说明书太阳能路灯控制器使用说明书1：产品简介1.1 产品概述太阳能路灯控制器是一种专为太阳能路灯设计的控制装置，具备光控和时间控制功能，能够智能控制路灯的亮灭。

本产品采用优质材料和高效能电路设计，具有高性能和高可靠性。

1.2 产品特点1）支持太阳能发电和蓄电池供电；2）具备光控功能，可根据环境光照自动调节亮度；3）具备时间控制功能，可根据设定的时间段自动开关路灯；4）具备过载保护和短路保护功能，保证产品安全可靠；5）操作简单，设置灵活，使用方便。

2：产品安装2.1 确定安装位置需选择适合的位置安装太阳能路灯控制器，避免阳光直射或被建筑物遮挡，同时应保证有足够的空间容纳控制器。

2.2 安装固定支架选择合适的支架和螺丝固定太阳能路灯控制器，并确保其稳固。

2.3 连接太阳能电池板和蓄电池使用连接线将太阳能电池板和蓄电池连接到控制器的对应接口上，确保连接牢固可靠。

2.4 完成电源接线将控制器的电源线连接至电源供应，并确保电线接线牢固，电源电压稳定。

3：产品使用3.1 开机与关机将电源接通，控制器将自动启动，并显示启动状态。

关闭电源时，控制器将自动关闭。

3.2 光控功能设置在控制器设置菜单中，可设置光控功能，根据环境光照的变化自动调节路灯亮度。

根据实际需求进行灵活设置。

3.3 时间控制功能设置在控制器设置菜单中，可设置时间控制功能，根据设定的时间段自动开启或关闭路灯。

根据实际需求进行灵活设置。

3.4 故障检测与维修若发现路灯控制器有异常或无法正常工作，应先检查电源是否连接正常，电池是否正常充电等。

如问题无法解决，请联系售后服务。

4：附件本文档附带以下附件：1）太阳能路灯控制器安装图纸2）太阳能路灯控制器使用常见问题解答5：法律名词及注释- 光控：光敏电阻控制，根据光照强度控制灯光亮度。

- 时间控制：根据事先设定的时间段自动控制灯光开关。

- 过载保护：过载保护功能指在电路超负荷工作时，自动切断电源以保护设备。

太阳能路灯安装使用说明书一、太阳能路灯组成和工作原理太阳能路灯主要由太阳能电池组件、控制器、免维护蓄电池、光源、灯杆和结构件组成。

太阳能路灯的工作原理是：太阳能电池组件在白天将太阳能辐射转换成电能，向免维护蓄电池充电，晚上由蓄电池给光源负载提供电力，光源在天黑时自动亮灯。

控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。

二、地基浇注1、确定立杆位置：堪察地质情况，如果地表1米2皆是松软土质，那么开挖深度应加深；同时要确认开挖位置一下没有其他设施（如电缆、管道等），要求路灯顶部没有长时间遮阳物体，否则要适当更换位置。

1、在立灯具的位置预留（开挖）符合标准的1米3坑；进行预埋件定位浇筑。

预埋件防止在方坑正中，PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处（如上图所示）。

2、注意保持预埋件、地基与元地面的同一水平面上（或螺杆顶端与原地面在同一水平上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆树立后端正而部偏斜，以确保灯杆底部连接法兰与地埋件相接后，灯杆挑壁能正确指向道路。

然后以C20混凝土浇筑固定，浇筑过程中要不停用震动棒震动，保证整体的密实性，牢固性。

3、施工完毕，及时清理定位板上残留泥渣，用黄油涂抹螺栓进行防锈处理。

4、混凝土凝固过程中，要定时浇水养护；待混凝土完全凝固（一般72小时以上），才能进行吊灯安装。

三、太阳能电池组件安装1、电池组件的输出正负极在连接到控制器前须采取措施避免短接；2、太阳能组件与支架连接时要牢固可靠；3、组件的输出线应避免裸露，并用扎带扎牢；4、电池组件的朝向要朝正南，以指南针指向为准。

四、蓄电池安装1、蓄电池置于控制箱内时需轻拿轻放，防止砸坏控制箱；2、蓄电池输出线在任何情况下禁止短接，避免损坏蓄电池；3、蓄电池的输出线与电线杆内的控制器相联时必须通过PVC穿线管；4、上述完成后，检查控制器端的接线，防止短路。

正常后关好控制箱的门。

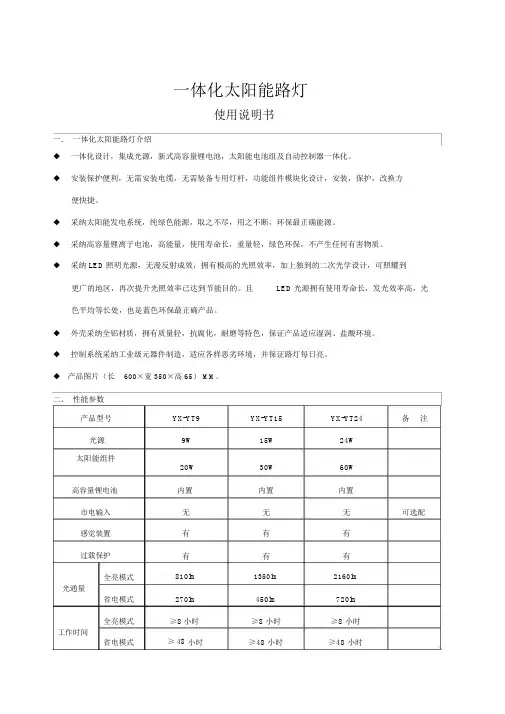

一体化太阳能路灯使用说明书一．一体化太阳能路灯介绍◆一体化设计，集成光源，新式高容量锂电池，太阳能电池组及自动控制器一体化。

◆安装保护便利，无需安装电缆，无需装备专用灯杆，功能组件模块化设计，安装，保护，改换方便快捷。

◆采纳太阳能发电系统，纯绿色能源，取之不尽，用之不断，环保最正确能源。

◆采纳高容量锂离子电池，高能量，使用寿命长，重量轻，绿色环保，不产生任何有害物质。

◆采纳 LED照明光源，无漫反射成效，拥有极高的光照效率，加上独到的二次光学设计，可照耀到更广的地区，再次提升光照效率已达到节能目的。

且LED光源拥有使用寿命长，发光效率高，光色平均等长处，也是蓝色环保最正确产品。

◆外壳采纳全铝材质，拥有质量轻，抗腐化，耐磨等特色，保证产品适应湿润、盐酸环境。

◆控制系统采纳工业级元器件制造，适应各样恶劣环境，并保证路灯每日亮。

◆产品图片（长600×宽 350×高 65） MM。

二、性能参数产品型号YX-YT9YX-YT15YX-YT24备注光源9W15W24W太阳能组件20W30W60W 高容量锂电池内置内置内置市电输入无无无可选配感觉装置有有有过载保护有有有全亮模式810lm1350lm2160lm 光通量省电模式270lm450lm720lm全亮模式≥8小时≥8 小时≥8 小时工作时间省电模式≥ 48小时≥48 小时≥48 小时可视角度120°120°120°色温6000-7000K6000-7000K6000-7000K光感阀值30lx30lx30lx感觉角度120°120°120°储存温度0-55 ℃工作湿度95RH％充电温度0-60 ℃工作温度放电温度-20 ℃ -60 ℃防水等级IP65整机重量9KG11KG15KG600(L)x350(W)x65700(L)x430(W)x65850(L)x530(W)x65尺寸(T)mm(T)mm(T)mm建议安装高度3-4m3-5m4-6m建议布灯间距8-10m10-15m15-20m三、使用说明1. 太阳能一体化路灯工作不可以走开阳光，请依据安装地的日照强度或太阳能的年辐射总量来选择适合的产品型号。

太阳能LED路灯产品说明书一、产品概述太阳能 LED 路灯是一种以太阳能为能源，采用 LED 作为光源的新型路灯。

它具有节能、环保、安装方便、维护成本低等优点，广泛应用于城市道路、乡村道路、工业园区、广场等场所。

二、产品特点1、节能环保太阳能LED 路灯利用太阳能转化为电能进行照明，无需外接电源，不消耗传统能源，无污染，无排放。

LED 光源具有高效节能的特点，相比传统路灯可节能 50%以上。

2、长寿命LED 光源的使用寿命可达 50000 小时以上，大大降低了路灯的维护成本和更换频率。

太阳能电池板的使用寿命也可达 25 年以上。

3、亮度高采用高品质的 LED 芯片，发光效率高，亮度均匀，能够提供良好的照明效果，保障行人和车辆的安全通行。

4、智能控制配备智能控制器，可以根据环境光线自动调节亮度，实现节能和延长灯具使用寿命的目的。

还具有过充、过放保护功能，确保电池的使用寿命和安全性。

5、安装简便无需铺设电缆，安装时只需将路灯基础固定在地面上，连接好太阳能电池板和灯具即可，节省了安装成本和时间。

6、抗风抗压灯杆采用优质钢材制作，经过热镀锌和喷塑处理，具有良好的抗风抗压能力，能够适应各种恶劣的天气条件。

三、技术参数1、太阳能电池板类型：单晶硅/多晶硅功率：＿____W转换效率：＿____%使用寿命：＿____年2、蓄电池类型：铅酸蓄电池/锂电池容量：＿____Ah放电深度：＿____%使用寿命：＿____年3、 LED 灯具功率：＿____W光通量：＿____lm色温：＿____K显色指数：＿____4、控制器类型：智能控制器功能：过充保护、过放保护、光控+时控5、灯杆高度：＿____m材质：Q235 钢材表面处理：热镀锌+喷塑四、工作原理白天，太阳能电池板将太阳能转化为电能，并通过控制器存储在蓄电池中。

晚上，控制器自动检测环境光线，当光线变暗时，控制器控制蓄电池向 LED 灯具供电，实现照明功能。

当蓄电池电量不足时，控制器会自动关闭灯具，以保护蓄电池。
