TPM全员生产维护培训课件(PPT 36张)

图文结合
故障是冰山的一角，只是问题的一小部分。
结论
故障零化的唯一办法是 “ 消除微缺陷 ”。
9
怎么做TPM？——思想转变
品质不良故障
冰山一角
生产延迟停机
性能下降
脱落老化变形发热松动裂纹噪音泄漏锈蚀磨损振动划痕灰尘各种缺陷脏污设备不遵守基本条件、劣化放置！
10
怎么做TPM？——思想转变
全员生产维护
Total Production Maintenance
1
现在的我们是否这样认为的……
我管生产，你管维护，设备坏了是维修部门的事！
2
主要内容
什么是TPM？为什么要做TPM？
TPM的好处？
怎么做TPM？
3
什么是TPM?
所谓TPM，是指全员参与的综合生产维护及全面追求企业生产效率极限的现场改善活动。
TPM 哲学思想（三）
健康、长寿命来自于预防。
公式
预防医学=预防维护
结论
定期进行劣化测定（“健康诊断”），有问题早发现。
11Leabharlann 怎么做TPM？——思想转变
日常预防预防医学健康诊断早期治疗
预防医学的3个功能：
（防止劣化）日常维护（加油、清扫、点检）（测定劣化）检查（诊断）（修复劣化）预防修理（事前更换）
更正思想
树立思想
TPM的基石是5S
15
怎么做TPM？——八大支柱
一套体系
TPM 全员自主维护
生产质量成本交期
六大指标
安全
士气
八大支柱
个别改善
自主保全
初期管理

TPM全面生产维护 PPT

产量影响，造成设备资源、人力资源、物料资源闲置等浪费。
废品为零：指由设备原因造成的废品为零。“完美的质量需要完善的
机器”，机器是保证产品质量的关键，而人是保证机器好坏的关键。
速度损失为零：指设备速度降低造成的产量损失为零。由于设备保养不
好，设备精度降低而不能按高速度使用设备，等于降低了设备性能。
Total Productive Maintenance
全面生产维护
Total Productive Maintenance 全面生产维护
T —— Total 全面的，全体的
➢ 总体效率 : 指设备寿命周期评价和设备综合效率OEE ➢ 全面系统 : 指生产维修系统的各个方法都要包括在内。即是
PM预防维护、MP维护预防、CM改善维护、 BM事后维修等都要包含
事故为零：指设备运行过程中事故为零。设备事故的危害非常大，影
响生产不说，可能会造成人身伤害，严重的可能会“机毁人亡”。
7
TPM内容
保养 (清扫)
改善
点检
TPM
修理
加油
紧固
操作人员在日常生产活动基础上，为了使其具备自主开展维修活动的能力，必须进行必要的设备构造、机能、操作、原理方面的培训，以使每个作业人员都能按标准开展自主维修活动。Βιβλιοθήκη 4）“ 能实现零故障”。零故障
设备的潜在缺陷
物理的潜在缺陷
设备中已经存在的将引起
设备发生运行不良或故障的微小
缺陷。
所谓微缺陷，是指在程度上似是而非、似有非有，对结果影响极小的细小缺陷。由于微缺陷的这种特点，管理者往往会忽略了微缺陷的危害，认为生产现场脏乱一点、操作稍微有些违规也没有关系，只要不出大事故就行。实际上，微缺陷

TPM介绍课件(经典)pptx

对复制推广计划的执行情况进行评估和反馈，不断完善和优化推广策略。
THANKS
感谢您的观看
关键设备识别和风险评估
关键设备识别
通过对设备的功能、性能、可靠性等方面进行评估，识别出对生产影响最大的关键设备。
风险评估
对关键设备进行风险评估，识别潜在的故障模式和影响，以及可能的风险因素。
制定风险应对措施
根据风险评估结果，制定相应的风险应对措施，如加强监控、提高维修频率等。
预防性维修策略制定和执行
预防性维修策略制定
01
根据设备的特性和故障模式，制定相应的预防性维修策略，如
定期更换易损件、清洗散热系统等。
维修计划制定
02
根据预防性维修策略，制定具体的维修计划，包括维修项目、
时间、人员等安排。
维修执行和记录
03
按照维修计划进行维修工作，并详细记录维修过程和结果，以
便后续分析和改进。
05
教育培训与技能提升途径
TPM介绍课件(经典)pptx
目录
CONTENTS
• TPM概述与基本原理 • 设备管理与维护策略 • 自主保全活动推进方法 • 计划保全活动实施过程 • 教育培训与技能提升途径 • 监督检查与持续改进机制构建
01
TPM概述与基本原理
TPM定义及发展历程
定义
TPM（Total Productive Maintenance，全面生产维护）是一种以提高设备综合效率为目标，以全系统的预防维修为过程，全体人员参与为基础的设备保养和维修管理体系。
降低运营成本
通过预防性维护和减少维修费用，降低运营成本。
设备管理重要性及挑战
• 增强企业竞争力：确保设备稳定运行，提高产品质量和客户满意度，从而增强企业竞争力。

全面生产维护TPM课程.pptx

Q——①工程不良率减少1/10；
造就整洁、明亮的现场。
②保管部索赔减少1/4。
④给工厂访问者好的企业形象，有
C——制造成本节约30%。
利于营销活动。
D——产品、在制品库存减少一半。
S——休业灾害“0”、公害“0”。
M——改善提案数月均达5—10件。
TPM的基本理念
（1）全面提高企业管理水平：树立成本概念、安全事故为“0”、不合格品为“0”、设备故障为 “0”；
含义
管理不合理导致的等待损失违背动作原则的损失岗位设置不合理或结构性失调等损失供给、配送方面产生的损失
13、测定、调整LOOS 测量、测试和检验本身的损失
影响单位
成本效益
14、能源LOOS
水、电、汽等能源方面的损失
15、模具、工具LOOS 制作模具、工装夹具的损失
16、转换LOOS
指投入原料与产出之间的差异损失
美式PM不组织全员参与的小集团活动。
TPM的效果
有形的效果
无形的效果
P——①附加价值生产性1.5-2倍增 ①养成自主管理的习惯，即遵守
加；
“自己的设备是自己维护”的意识。
②突发故障件数由1/10 1/250;
②实现故障“0”、不良“0”，员工在推行中增加自信。
③设备综合效率提高1.5—2倍。 ③改变制造中漏油、粉尘的现象，
全面生产维护（TPM）
一、TPM预备知识
1、什么是管理？ • 定义：为了实现组织的目标，所进行的计
划、组织、领导、控制和协调的诸过程。 • 管理的任务就是提高组织的效率和效能。 • 有效管理的三要素：（1）管理意识（2）管理方法（3）员工的行动
2、什么是机制？

全员生产维护TPMPPT(共37页)

▪ 难点问题：由于客观原因一时还难以解决的问题（20%）。
20
第2阶段：发生源和难点问题对策
发生源、困难部位对策
【A:发生源对策】
【B:困难部位对策】
明确困难部位（把握发生源）
难以清扫、点检费时间
完全改善，断绝脏、漏、差的发生源
优化并缩短清扫点检时间的改善
品味改善身边问题的乐趣，掌握改善的想法和推进方法。
全员生产维护（TPM）
Total 全员
整个企业（从管理到维修到生产操作人员）
团队合作
Productive 生产
Maintenance 维护
提高设备的效率和质量降低制造成本
预测、预防和纠正性维修延长设备使用寿命达到设备的可使用目标5ຫໍສະໝຸດ 我们应该改变传统的思维模式！
❖ 依赖于人的经验、教训、历史、习惯、理论…… ❖ 认为设备保全是专业管理而非普通业务…… ❖ 我们对设备管理的习惯：
▪ 设备的点检可以分为：
开机前点检、运行中点检、周期性点检。
❖ 点检表格的制定：
• 点检项目 • 点检方法 • 判定标准 • 点检周期 • 点检实施记录 • 异常情况记录
29
第4阶段：提高点检工作效率 ❖提高点检工作效率：
24
设备总点检内容
❖ 润滑：少油、缺脂造成润滑不良，使设备运转不正常，部分零件过度磨损
温度过高造成硬度、耐磨性减低、甚至形成热疲劳和晶粒粗大的损坏。应定时、定量、定质、及时加油、加脂；
❖ 紧固：紧固螺栓、螺母，避免部件松动、振动、滑动、脱落而造成的故障 ❖ 堵漏：防止堵塞——润滑油脂、压缩空气、蒸汽、水、反应介质、冷却介
、热量、主副产品泄漏。
25
1：设备总点检 ❖ 润滑：少油、缺脂情况时有发生，；

TPM全面生产维护PPT25页课件

换装和调试损失（Setup and Adjustment）因换装和调试而导致停机和产生废品所造成的损失（Losses）一般发生在当一个产品的生产完成后，因生产另一种产品进行换装和调试的时候。为了达到单一时间内的换装（少于10分钟），可以通过明确区分内换装时间（在机器停机后才能完成操作）和外换装时间（在机器运转时可以完成操作），以及减少内换装时间来减少整个换装时间损失。
质量缺陷和返工（Quality Defects and Rework）质量损失是指由于设备故障引起的生产过程中的质量缺陷和返工，通常，偶然性缺陷很容易重调设备至正常状态来消除，这些缺陷包括缺陷数的突然增加或其它明显的现象。而慢性缺陷的原因难于发现，常被遗漏或忽略，需要返工的缺陷发也属于慢性损失。
开工损失（Startup Losses）开工损失是在生产的初期阶段（从设备启动到稳定生产）产生的损失。这些损失的数量因工序状态的稳定性，设备、夹具和模具的维护水平，操作技能的熟练程度等的不同而异。这项损失较大，而且是潜在的。在实际生产中，通常会不加鉴别地认为产生开工损失是不可避免的，因此很少加以消除。
6 全面生产维护 (TPM: Total Productive Maintenance)全员参加型的保养1980年以后
TPM与TQM的关系
设备部
TQM是W．Edwards Deming博士在影响日本工业的直接效果下发展得来．Deming博士是在二战结束不久后在日本开始工作的，作为一个统计学家，他首次向日本人展示了如何在制造过程中使用统计分析和如何在制造过程中使用效果数据来控制质量。由日本工作理论建立的早期统计程序和效果质量控制概念很快成为日本工业的—种生存方式，这种新的制造概念最终被命名为全面质量管理(TQM)。当工厂维护的问题作为TQM程序部分被检查出来，一些通用概念看起来在维护环境中就不太适合或不能发挥作用。原始的TQM概念做了一些修正。这些调整将维护提升至全面质量管理程序的一个重要部分。

全面生产维护(TPM)讲义PPT课件

❖ （2）设备管理对生产效率的影响
❖ 早期关于制造业设备生产效率的研究表明，设备总的生产时间中，调整与准备时间通常要占到50%左右。对于现代企业的生产来说，这将是设备生产效率中最大的损失。
❖ 通过现代设备管理可以有效地对各种类型设备的调整与准备时间加以控制。为了更好地提高设备的生产效率，企业也需要不断地对生产方式进行改善。而这种改善无一不是以良好的设备管理作为基础的。
❖ 可持续发展的另一方面是节能降耗。对于制造业来说，电动机是能耗最多的设备。设备维护中的缺陷是导致电机效率低下，能耗增高的重要原因，企业设备管理所面临的挑战是怎样才能降低能耗，使设备能耗降至最低。
5. 设备管理模式的形成与发展
❖ 设备管理从产生至今，经历了三个不同的发展时期： ❖ （1）事后维修 ❖ 在工业革命初期，加工规模小，设备简陋，设备的维修一般由
❖ （1）机制是经过实践检验证明有效的、较为固定的方法，不因组织负责人的变动而随意变动，而单纯的工作方式、方法是可以根据个人主观随意改变的。
❖ （2）机制本身含有制度的因素，并且要求所有相关人员遵守，而单纯的工作方式、方法往往体现为个人做事的一种偏好或经验。
（3）机制一定是经过实践检验有效的方式方法，并进行一定的加工，使之系统化、理论化，这样才能有效地指导实践。而单纯的工作方式和方法则因人而异，并不要求上升到理论高度。
❖ 这种以提高生产设备效率达到提高生产能力的生产模式是一种内涵式的发展模式，较之传统的以增加生产要素提高产能的外延式发展更加符合可持续发展的战略目标。
❖ 许多世界级企业已经证明，现代设备管理可以在无需增加资源投入的条件下较大幅度地提高设备的生产能力。
❖ （5）设备管理对可持续发展战略的影响

2024年度-TPM全员生产性维护培训课件

TPM全员生产性维护培训课件
1
目录
• TPM概述与基本原理 • 设备管理与预防性维护策略 • 自主维护与小组活动推进 • 计划性维护与专业保全实施 • 故障分析与诊断技术提升 • TPM推进策略与领导力建设 • 总结回顾与展望未来发展趋势
2
CHAPTER 01
TPM概述与基本原理
3
TPM定义及发展历程
利用人工智能、大数据等技术，对设备运行数据进行实时监测和分析，实现故障预警和智能诊断。
多学科融合诊断
结合机械、电气、液压等多学科知识，对复杂故障进行综合诊断。
22
复杂问题解决方案探讨
跨部门协作
建立跨部门协作机制，共同解决复杂问题，提高问题解决效率。
专家团队支持
组建专家团队，对复杂问题进行深入研究和分析，提出针对性解决方案。
提供必要的资源和支持
3
领导者应提供必要的资源，如资金、技术、人力等，支持TPM活动的开展，确保各项计划和方案的顺利实施。
26
跨部门协作与资源整合
加强跨部门沟通与协作
建立有效的跨部门沟通机制，促进不同部门之间的信息交流与合作，共同解决TPM推进过程中遇到的问题。
整合内外部资源
充分利用企业内外部的资源，如专业机构、行业协会、供应商等，为TPM推进提供有力支持。
备综合效率。
15
CHAPTER 04
计划性维护与专业保全实施
16
计划性维护流程设计
制定维护计划
维护计划审批
根据设备的重要程度、使用频率、故障历史等数据，制定合理的维护计划，明确维护周期、维护内容、维护人员等要素。
维护计划需要经过相关部门审批，确保计划的合理性和可行性。

TPM全面生产维护培训图文PPT课件

TPM 历程
*
以构筑企业组织结构,追求最大限度提高经营系统效率为目标。以生产体系的全体为对象,确立预防 “灾害、故障、不良”等所有浪费的体制。包括生产、开发、销售、管理等所有部门。从总裁到第一线工作人员的全体员工参加。依靠重复小组的活动达到浪费为 0。
TPM 历程
*
TPM活动内容
建立健全追求生产系统效率极限化的体质
2000
提高率
201%
单位：百万美圆
综合效率
83.8
87.5
79.9
70
80
90
1998
1999
2000
提高
38
%
人均生产量
307
392
210
100
300
500
1998
1999
2000
提高
87
%
单位：台/套
不良率
12584
9435
15675
0
10000
20000
1998
1999
2000
单位：PPM
可使用性 x 运行率 x 合格率
Overall Equipment Effectiveness 综合设备利用率
=
六大类损失
1. 设备故障停机
6. 启动阶段和产量减少
5. 生产中有次品
3. 怠工和小故障
4. 速度减慢
2. 调试和调节
可使用性损失
运行损失
质量损失
净生产时间
怠工& 速度损失
生产作业时间
TPM使企业效率达到最佳
TPM
Input 投入
Output 产出
产出投入
=

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

定期检查：即维修工人按计划定期对重点设备进行的检查。定期检查的目的是保证设备达到规定的性能。检查工作包括：测定设备的劣化程度，确定设备性能，调整设备等。
计划修理：根据日常点检、定期检查的结果所提出的设备修理委托书、维修报告、机床性能检查记录等资料编制的计划，定期进行修理。这种修理属于恢复性修理。
创造整合有机的生产体系
TPM
设备部
TPM的发展历史
1
事后维修
(BM :Breakdown Maintenance）
故障后再维护；
195TPM: Total Productive Maintenance)
全员参加型的保养
1980年以后
2
改良维修
(CM : Corrective Maintenance ）
编制:卢卫国张家港合力电机有限公司设备部

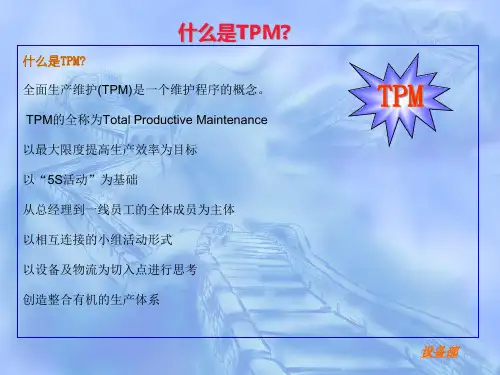

什么是TPM?
什么是TPM?
全面生产维护(TPM)是一个维护程序的概念。
TPM的全称为Total Productive Maintenance
以最大限度提高生产效率为目标
以“5S活动”为基础
从总经理到一线员工的全体成员为主体
以相互连接的小组活动形式
以设备及物流为切入点进行思考
平均故障间隔期（MTBF-Mean Time Between Failures）指在规定时间内，设备无故障工作时间的平均值，它是衡量设备可靠性的尺度。
公式 MTBF=运行时间/故障次数
分析平均故障间隔期的作用---是分析设备停机维修作业是怎样发生的，把发生的时间、现象、原因、所需工时、停机时间等所有总是都记录下来，制成分析表。通过分析可获得下列信息：
理论、生产的重要性和维护员工共同协作。它作为一个全面制造学的关键剖分被阐述出来。实质上说，TPM试图重塑组织以释放其本身的潜能。
设备部
TPM定义及特点
定义：TPM是日本现代设备管理维修制度，它是以达到最高的设备综合效率为目标，确立以设备一生为对象的生产维修全系统，涉及设备的计划、使用、维修等所有部门，从最高领导到第一线工人全员参加，依靠开展小组自主活动来推行的生产维修，概括为：T----全员、全系统、全效率，PM---生产维修（包括事后维修、预防维修、改善维修、维修预防）。
例行维修:操作工和维修工每天所作的维修活动，需要定期对机器进行保养。
预测性维修:利用测量手段分析技术预测潜在的故障，保证生产设备不会因机器故障而造成时间上的损失。其意义在于未雨绸缪，防患于未然。
预防性维修:为每一台机器编制档案，记录所有的维修计划和维修纪录。对机器的每一个零部件都做好彻底、严格的保养，适时更换零部件，保证机器不发生意外故障。
改善修理：即对设备的某些结构进行改进的修理，这种修理主要用于经常重复发生故障的设备。
故障修理：当设备突然发生故障或由于设备原因造成废品时必须立即组织抢修，这种修理叫做故障修理。
TPM主要内容-2
维修记录分析：维修记录分析是全面生产维修的一项重要内容，尤其是“平均故障间隔时间”分析（MTBF），很受日本设备维修界的重视。
设计不发生故障的设备，设备FMEA
1960年前后
设备部
TPM与TQM的关系
TPM是TQM演变而来的. TQM是W．Edwards Deming博士在影响日本工业的直接效果下发展得来．
Deming博士是在二战结束不久后在日本开始工作的，作为一个统计学家，他首次向日本人展示了如何在制造过程中使用统计分析和如何在制造过程中使用效果数据来控制质量。由日本工作理论建立的早期统计程序和效果质量控制概念很快成
建立对设备整个寿命周期的生产维护涉及所有部门的活动全员参与小组自主活动
设备综合效率最高
设备部
TPM目标
全面生产维修（Total Productive Maintenance，TPM）是消除停机时间最有力的措施，包括例行维修、预测性维修、预防性维修和立即维修四种基本维修方式。
突发故障
实施简单
处理
可
确认缺陷
简单处理?
维修联席会议
事后修理否
立刻修理? 要否
故障修理
掌握实际情况
维修记录
是
严重故障?
否
维修记录
设备部
TPM的前提----推行5S活动
5S是现场管理的基础，是TPM（全面生产维护管理）的前提，是TQM（全面质量管理）的第一步，也是ISO9000、ISO16949有效推行的保证。
5S能够营造一种“人人积极参与，事事遵守标准”的良好氛围。有了这种氛围，推行ISO、TQM、及TPM就更容易获得员工的支持和配合，有利于调动员工的积极性，形成强大的推动力。
查找薄弱部位对其进行改良
1950年以后
3
预防维修
(PM :Preventive Maintenance）
对周期性故障提出的维护
1955年前后
5
生产维修
（PM: Productive Maintenance）
综合上述维护方法，系统的维护方案
1960年前后
4
维修预防
（MP: Maintenance Prevention）
为日本工业的—种生存方式，这种新的制造概念最终被命名为全面质量管理 (TQM)。
当工厂维护的问题作为TQM程序部分被检查出来，一些通用概念看起来在维护环境中就不太适合或不能发挥作用。原始的TQM概念做了一些修正。这些调整将维护提升至全面质量管理程序的一个重要部分。
TPM是一个以制造业领先的创新，强调人的重要性。一个“能做”和“持续改进”
立即维修:当有故障发生时，维修人员要召之即来，随叫随到，及时处理。
TPM的目标是零缺陷、无停机时间，最大限度提高生产效率。要达到此目标，必须致力于消除产生故障的根源，而不是仅仅处理好日常表现的症状。
设备部
TPM主要内容：日常点检、定期检查、计划修理、改善修理、故障修理、维修记录分析。
日常点检：即操作者每天班前用听、看、摸等方法方法，按点检标准对设备进行检查。日常点检的目的是保证设备正常运转，不发生故障。点检的主要内容有：异声、漏油、振动、温度、润滑和调整等。
----选择改进维修作业的对象 ----估计零件的寿命 ----选择点检点，确定和修改点检标准 ----备件标准的确定
设备部
TPM流程图
日常点检
发现缺陷
定期检查
发现缺陷
简单处理? 可否
实施简单处理
简单处理?
否立刻修理?
可实施简单处理
要
改善修理故障修理
计划修理
计划修理卡
备件等的准备
故障修理
