中性点直接接地运行时的零序保护变压器零序保护由零序电流保护组成，电流元件接到变压器中性点电流互感器的二次侧。
为提高可靠性和满足选择性，变压器中性点均配置两段式零序电流保护，每段均设置两个延时。
零序保护I段的动作电流延时t1和t2与相邻元件单相接地保护I段相配合。
一般取t1=0.5～1.Os，而取t2=t1+△t 为时限阶段。
零序保护I段以t1延时动作于母线解列，以缩小故障影响范围；动作后仍不能消除故障，再以t2延时动作于发变组解列灭磁。
设置I段的目的主要是对付母线及其附近的短路，因这类故障对电力系统影响特别严重，应尽快切除。
零序保护Ⅱ段的动作电流及相应的延时t3和t4与相邻元件零序保护的后备段相配合，而t4=t3+△t。
t3作用于母线解列，t4作用于解列灭磁。
为防止变压器与系统并列之前，在变压器高压侧发生单相接地而误跳母联断路器，零序保护动作于母线解列的出口回路应经主变高压侧断路器的辅助触点闭锁。

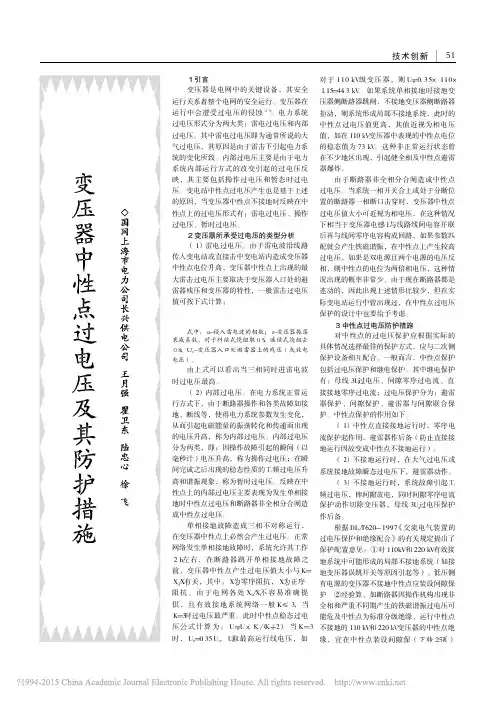

主变中性点不接地运行时的零序保护22OKV及以上的大型变压器高压绕组均采用分级绝缘，绝缘水平偏低，例如220kV变压器中性点冲击耐压为400kV，l0 min；工频耐压为200kV。
主变不接地运行时，单相接地故障引起的工频过电压将超过变压器中性点绝缘水平。
如220kV主变最高工作电压为242kV，而其中性点不能长时间耐受242/√3=140kV的稳态电压，同时暂态电压值可能高达252kV（取暂态系数为1.8），超过了工频过电压允许值200kV，这时中性点避雷器可能会在暂态过电压下放电。
避雷器按冲击过电压设计，热容量小，在工频过电压下放电后不能灭弧，将造成避雷器爆炸。
另外在系统故障引起断路器非全相跳、合闸时，若发生失步也会使中性点与地之间最高电压超过中性点耐压允许值，甚至引起避雷器爆炸。

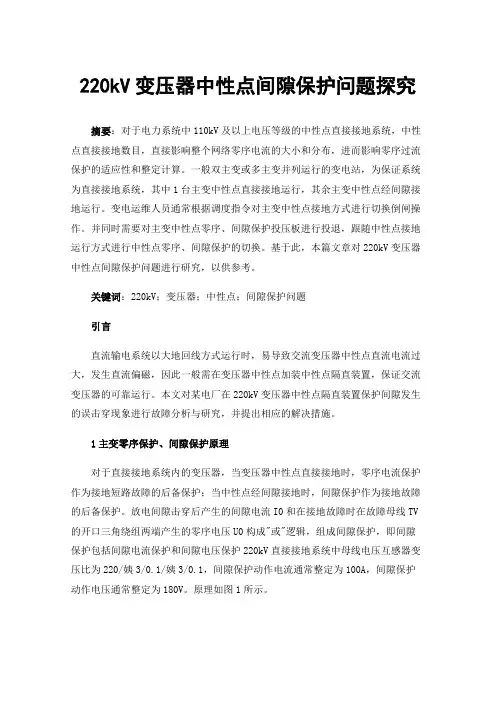

对此,前述零序保护往往不能起到保护作用，故目前在变压器中性点装设了放电间隙作为过电压保护。
但由于放电间隙是一种比较粗糙的保护，受外界环境状况变化的影响较大，并不可靠，且放电时间不能允许过长。
什么叫主变零序电压保护？1.中性点直接接地运行时的零序保护变压器零序保护由零序电流保护组成，电流元件接到变压器中性点电流互感器的二次侧。
为提高可靠性和满足选择性，变压器中性点均配置两段式零序电流保护，每段均设置两个延时。
零序保护I段的动作电流延时t1和t2与相邻元件单相接地保护I段相配合。
一般取t1=0.5～1.Os，而取t2=t1+△t为时限阶段。
零序保护I段以t1延时动作于母线解列，以缩小故障影响范围；动作后仍不能消除故障，再以t2延时动作于发变组解列灭磁。
设置I段的目的主要是对付母线及其附近的短路，因这类故障对电力系统影响特别严重，应尽快切除。
零序保护Ⅱ段的动作电流及相应的延时t3和t4与相邻元件零序保护的后备段相配合，而t4=t3+△t。
t3作用于母线解列，t4作用于解列灭磁。
为防止变压器与系统并列之前，在变压器高压侧发生单相接地而误跳母联断路器，零序保护动作于母线解列的出口回路应经主变高压侧断路器的辅助触点闭锁。
2.主变中性点不接地运行时的零序保护22OKV及以上的大型变压器高压绕组均采用分级绝缘，绝缘水平偏低，例如220kV变压器中性点冲击耐压为400kV，l0 min；工频耐压为200kV。
主变不接地运行时，单相接地故障引起的工频过电压将超过变压器中性点绝缘水平。
如220kV主变最高工作电压为242kV，而其中性点不能长时间耐受242/√3=140kV的稳态电压，同时暂态电压值可能高达252kV（取暂态系数为1.8），超过了工频过电压允许值200kV，这时中性点避雷器可能会在暂态过电压下放电。
避雷器按冲击过电压设计，热容量小，在工频过电压下放电后不能灭弧，将造成避雷器爆炸。
另外在系统故障引起断路器非全相跳、合闸时，若发生失步也会使中性点与地之间最高电压超过中性点耐压允许值，甚至引起避雷器爆炸。
对此,前述零序保护往往不能起到保护作用，故目前在变压器中性点装设了放电间隙作为过电压保护。

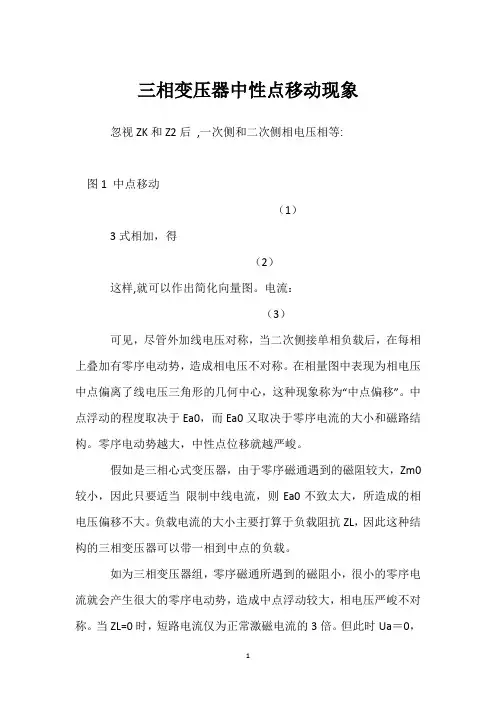

三相变压器中性点移动现象
忽视ZK和Z2后,一次侧和二次侧相电压相等:
图1 中点移动
（1）
3式相加，得
（2）
这样,就可以作出简化向量图。
电流：
（3）
可见，尽管外加线电压对称，当二次侧接单相负载后，在每相上叠加有零序电动势，造成相电压不对称。
在相量图中表现为相电压中点偏离了线电压三角形的几何中心，这种现象称为“中点偏移”。
中点浮动的程度取决于Ea0，而Ea0又取决于零序电流的大小和磁路结构。
零序电动势越大，中性点位移就越严峻。
假如是三相心式变压器，由于零序磁通遇到的磁阻较大，Zm0较小，因此只要适当限制中线电流，则Ea0不致太大，所造成的相电压偏移不大。
负载电流的大小主要打算于负载阻抗ZL，因此这种结构的三相变压器可以带一相到中点的负载。
如为三相变压器组，零序磁通所遇到的磁阻小，很小的零序电流就会产生很大的零序电动势，造成中点浮动较大，相电压严峻不对称。
当ZL=0时，短路电流仅为正常激磁电流的3倍。
但此时Ua＝0，
Ea0＝UA，使其余两相电压提高到原来的倍，这是很危急的。
因此三相变压器组不能接成Y，yn联结组。

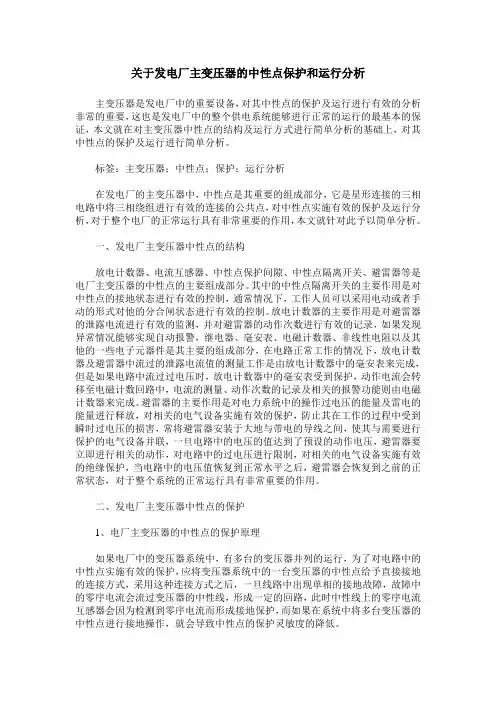

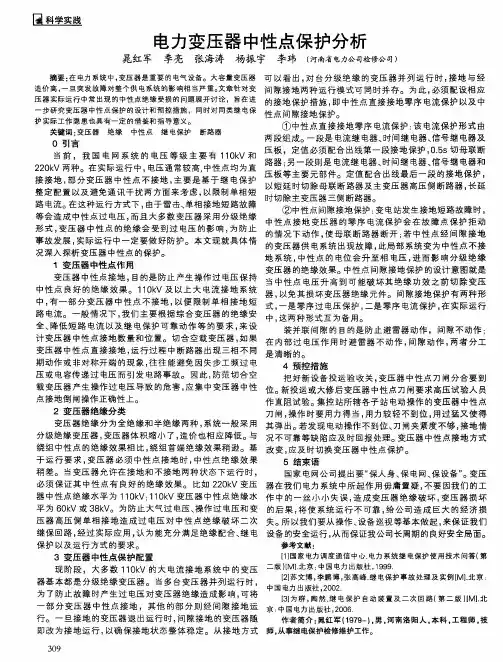

关于发电厂主变压器的中性点保护和运行分析主变压器是发电厂中的重要设备，对其中性点的保护及运行进行有效的分析非常的重要，这也是发电厂中的整个供电系统能够进行正常的运行的最基本的保证，本文就在对主变压器中性点的结构及运行方式进行简单分析的基础上，对其中性点的保护及运行进行简单分析。
标签：主变压器；中性点；保护；运行分析在发电厂的主变压器中，中性点是其重要的组成部分，它是星形连接的三相电路中将三相绕组进行有效的连接的公共点，对中性点实施有效的保护及运行分析，对于整个电厂的正常运行具有非常重要的作用，本文就针对此予以简单分析。
一、发电厂主变压器中性点的结构放电计数器、电流互感器、中性点保护间隙、中性点隔离开关、避雷器等是电厂主变压器的中性点的主要组成部分。
其中的中性点隔离开关的主要作用是对中性点的接地状态进行有效的控制，通常情况下，工作人员可以采用电动或者手动的形式对他的分合闸状态进行有效的控制。
放电计数器的主要作用是对避雷器的泄露电流进行有效的监测，并对避雷器的动作次数进行有效的记录，如果发现异常情况能够实现自动报警，继电器、毫安表、电磁计数器、非线性电阻以及其他的一些电子元器件是其主要的组成部分，在电路正常工作的情况下，放电计数器及避雷器中流过的泄露电流值的测量工作是由放电计数器中的毫安表来完成，但是如果电路中流过过电压时，放电计数器中的毫安表受到保护，动作电流会转移至电磁计数回路中，电流的测量、动作次数的记录及相关的报警功能则由电磁计数器来完成。
避雷器的主要作用是对电力系统中的操作过电压的能量及雷电的能量进行释放，对相关的电气设备实施有效的保护，防止其在工作的过程中受到瞬时过电压的损害，常将避雷器安装于大地与带电的导线之间，使其与需要进行保护的电气设备并联，一旦电路中的电压的值达到了预设的动作电压，避雷器要立即进行相关的动作，对电路中的过电压进行限制，对相关的电气设备实施有效的绝缘保护，当电路中的电压值恢复到正常水平之后，避雷器会恢复到之前的正常状态，对于整个系统的正常运行具有非常重要的作用。

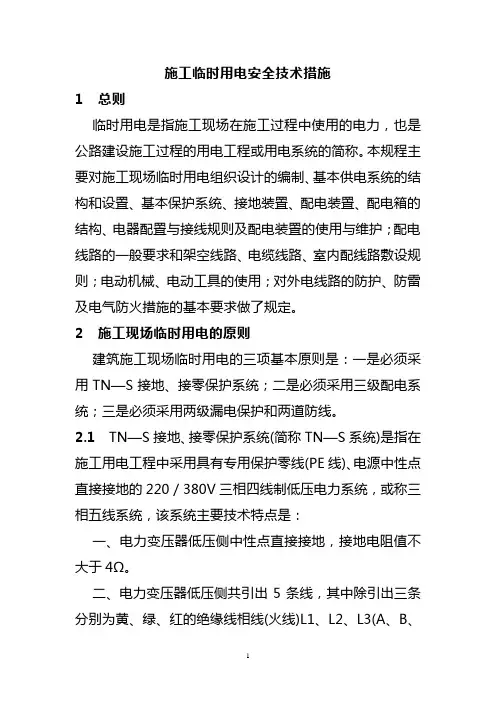

施工临时用电安全技术措施1 总则临时用电是指施工现场在施工过程中使用的电力，也是公路建设施工过程的用电工程或用电系统的简称。
本规程主要对施工现场临时用电组织设计的编制、基本供电系统的结构和设臵、基本保护系统、接地装臵、配电装臵、配电箱的结构、电器配臵与接线规则及配电装臵的使用与维护；配电线路的一般要求和架空线路、电缆线路、室内配线路敷设规则；电动机械、电动工具的使用；对外电线路的防护、防雷及电气防火措施的基本要求做了规定。
2 施工现场临时用电的原则建筑施工现场临时用电的三项基本原则是：一是必须采用TN—S接地、接零保护系统；二是必须采用三级配电系统；三是必须采用两级漏电保护和两道防线。
2.1 TN—S接地、接零保护系统(简称TN—S系统)是指在施工用电工程中采用具有专用保护零线(PE线)、电源中性点直接接地的220／380V三相四线制低压电力系统，或称三相五线系统，该系统主要技术特点是：一、电力变压器低压侧中性点直接接地，接地电阻值不大于4Ω。
二、电力变压器低压侧共引出5条线，其中除引出三条分别为黄、绿、红的绝缘线相线(火线)L1、L2、L3(A、B、C)外，尚须于变压器二次侧中性点(N)接地处同时引出两条零线。
一条叫做工作零线(浅蓝色绝缘线)(N线)，另—条叫做保护零线(PE线)。
其中工作零线(N线)与相线(L1、L2、L3)—起作为三相四线制工作线路使用；保护零线(PE线)只作电气设备接零保护使用，即只用于联接电气设备正常情况下不带电的金属外壳、基座等。
两种零线(N和PE)不得混用，为防止无意识混用，保护零线(PE线)应采用具有绿／黄双色绝缘标志的绝缘铜线，以与工作零线和相线相区别。
同时，为保护接地、接零保护系统可靠，在整个施工现场的PE线上还应作不少于3处的重复接地，且每处接地电阻值不得大于10Ω。
2.2采用三级配电结构。
三级配电是指施工现场从电源进线开始至用电设备中间应经过三级配电装臵配送电力，即由总配电箱(配电室内的配电柜)经分配电箱(负荷或若干用电设备相对集中处)，到开关箱(用电设备处)分三个层次逐级配送电力。
发电机中性点为什么经接地变压器接地
发电机中心点接地变压器就是一台单相变压器，一次侧的额定电压是发电机相电压乘以1.05（考虑电压上升幅度），二次侧电压一般取100V。
如果在二次侧要接电阻（作为发电机中心点高电阻接地），应当根据电阻的额定电压来选择二次绕组电压。
但是此时变压器应当有第三个额定电压为100V的绕组，用于测量和保护。
接地变压器一次绕组的一头接发电机中心点，另一头接地。
根据设计或者二次绕组接电阻，或者二次绕组接保护和测量
接地变压器二次侧所接的负载电阻的阻值很小，但是换算至一次侧的阻值是很大的（几千欧）。
所以发电机中性点实际为高电阻接地，可以有效的限制电容电流。
电力系统的中性点运行方式及低压配电系统的接地型式一、电力系统的中性点运行方式电力系统中的电源（含发电机和电力变压器）中性点有下三种运行方式:一种是中性点不接地;一种是中性点经阻抗接地;再一种是中性点直接接地.前两种一般合称为小电流接地；后一种称为电流接地。
（一）、中性点不接地的电力系统分布电容及相间电容发生单相接地故障时的中性点不接地系统分析见教材原件(二）、中性点经消弧线圈接地的电力系统对消弧线圈“消除弧光接地过电压”的异议（三)、中性点直接接地或经低阻接地的电力系统二、低压配电系统接地型式按保护接地的型式，分为(一）TN系统、中性点直接接地系统，且都引出有中性线（N 线），因此都称为三相四线制系统。
1、TN—C2、TN—S3、TN-C—S(二） TT系统(三） IT系统中性点不接地或经阻抗(约1000欧)接地,且通常不引出中性线，因此它一般为三相三线制系统。
第四节供电质量要求及用电企业供配电电压的选择一、供电质量电压对电器设备运行的影响：电压和频率被认为是衡量电力系统电能质量的两个基本参数。
二、供电频率、频率偏差及其改善措施三、供电电压、电压偏差及其调整措施电力系统的电压1.三相交流电网和电力设备的额定电压我国标准规定的三相交流电网和电力设备的额定电压1.电网(电力线路）的额定电压我国根据国民经济发展的需要及电力工业的水平，经全面的技术经济分析后确定的。
它是确定各类电力设备额定电压的其本依据.2.用电设备的额定电压由于电压损耗，线路上各点电压略有不同，用电设备，其额定电压只能按线路首端与末端的平均电压即电网的额定电压Un来制造.所以，用电设备的额定电压规定与供电电网的额定电压相同。
3.发电机的额定电压发电机是接在线路首端的，所以，规定发电机额定电压高于所供电网额定电压的5％。
三个电压的关系4。
电力变压器一次绕组额定电压如变压器直接与发电机相连，则其一次绕组额定电压应与电机额定电压相同,即高于供电电网额定电压的5％。
变压器二次侧中性点直接接地称为工作接地，由于中性点直接与大地零电位连接，因此，引出的中性线称为零线，即TN-C系统（三相四线制供电系统）中的PEN线。
在三相四线制（380/220V）供电系统中零线的主要作用是：
1、在三项负载不平衡的情况下，零线导通，不平衡电流流回中性点，从而使供电系统的线电压、相电压基本保持平衡；
2、当采用保护接零的电气设备绝缘损坏发生碰壳时，短路电流将通过零线构成回路，由于零线阻抗较小，所以短路电流将很大，它促使保护装置迅速动作以断开电源，从而起到保护作用；
3、零线还是单相220V电气设备的电源回路。
如下图所示，在三相负载不平衡（A相负载最小、B相负载稍大、C相负载最大）的情况下，零线一旦断线，将产生严重后果。
分析如下：
1、当零线在a点发生断线时，凡连接在断开点以后的单相负载，其火线、零线都带电。
但没有电压，因此，负载无法正常工作；
2、当零线在b点发生断线时，接在断开点以后的B相（L2）和C相（L3）的单相负载相当于串联后接在B、C两相（380V）上，造成负载大的C相电压低，负载小的B相电压高。
如果B相和C相负载一样大，则B相和C相负载各承受电压190V；
3、当零线在c点发生断线时，由于没有零线导通不平衡电流，为维持三相电流的矢量和等于零，其中性点必将向负载大的C相方向位移，造成三相电压不平衡，即负载大的C相电压低，而负载小的A相电压高。
三相负载不平衡程度越严重，中性点位移量越大，三相电压不平衡程度也越严重。
4、由于零线断线造成的三相电压畸形，使电气设备工作特性发生变化，电压过低无法工作，电压过高将缩短使用寿命，甚至烧毁设备造成经济损失；
5、零线一旦断线，采用保护接零的电气设备将失去保护；设备一旦漏电，将会造成人身触电。
这时，即使设备不漏电，由于零线本身带有危险电压使设备外壳带电，同样会造成人身触电事故。
在低压三相四线制（380/220V）供电系统中，由于单相负载的存在，必然造成三相负载不平衡。
为保证零线的安全性和可靠性，规程规定零线电流不得超过相线电流的25%，在主干零线上不得装设开关和熔断器，零线的截面不得小于相线截面的1/2。
