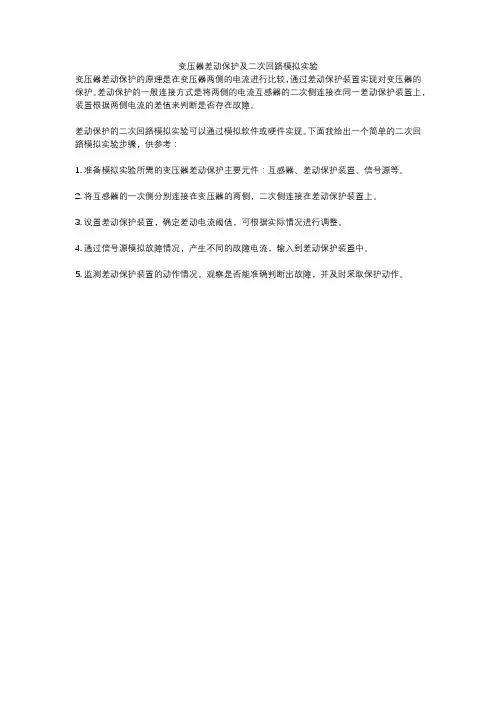

变压器差动保护及二次回路模拟实验
变压器差动保护的原理是在变压器两侧的电流进行比较，通过差动保护装置实现对变压器的保护。

差动保护的一般连接方式是将两侧的电流互感器的二次侧连接在同一差动保护装置上，装置根据两侧电流的差值来判断是否存在故障。

差动保护的二次回路模拟实验可以通过模拟软件或硬件实现。

下面我给出一个简单的二次回路模拟实验步骤，供参考：
1. 准备模拟实验所需的变压器差动保护主要元件：互感器、差动保护装置、信号源等。

2. 将互感器的一次侧分别连接在变压器的两侧，二次侧连接在差动保护装置上。

3. 设置差动保护装置，确定差动电流阈值，可根据实际情况进行调整。

4. 通过信号源模拟故障情况，产生不同的故障电流，输入到差动保护装置中。

5. 监测差动保护装置的动作情况，观察是否能准确判断出故障，并及时采取保护动作。

变压器差动保护CT二次接线杨振国提要：分析变压器差动保护CT二次接线越级跳闸的原因，指出现场接线常出现的错误，介绍如何分析电路及正确接线的方法。

关键词：变压器差动保护 CT二次接线新安装的变压器投入运行后，往往在低压侧主母线出现短路时，或输电线路故障时引起变压器差动保护动作的越级跳闸事故。

究其原因，大多是差动保护CT二次回路接线错误。

变压器的纵联差动保护是按比较其各侧电流的大小和相位而构成的一种保护。

正常运行及外部短路时，流入差动继电器的电流应等于零。

但实际上由于变压器的励磁漏流，接线方式和电流互感器的误差等因素的影响，继电器中有不平衡电流流过；而在保护范围内短路时，差动回路电流应为各侧电流的算术和，从而使差动保护动作，切除故障。

根据差动保护的特点，为了达到上述要求，在设计和保护定值计算中对差动的回路中产生不平衡电流的五个因素进行补偿。

其中之一便是对其接线组别的补偿。

若变压器的接线组别为Y/d-11(以35/10KV双绕组变压器为例)。

这样，变压器高低压侧电流之间就存在着30Ο的相位差，若不采取补偿措施，将会在差动回路中产生不平衡电流。

为此，我们通常采用将变压器高压侧CT二次绕组接成Δ型，将低压侧CT二次绕组接成Y型来进行相应补偿。

这样，在现场接线中，便存在CT 二次绕组Δ型本身如何接线及与Y型接线相对应的极性问题。

这个问题稍不注意便会出现接线错误。

怎样做到正确接线呢？先来分析一下几种可能的接线方式：图1方式。

图中i A、i B、i C压器高压CTi a、i b、i b二次绕组三相电流。

下面对图1均从其两侧CT入，L2流出。

i AYiii C i B（a）i a(i/a) i/c图1i b(i/b) i/bi c(i/C) i/a(c) (d)图2在正常运行情况下，先画出i A、i B、i C相量与如图2（a）。

文档大全根据图1可得：i/A=i A-i Bi/B=i B-i Ci/C=i C-i A作出i/A、i/B、i/C相量如图2（b）。

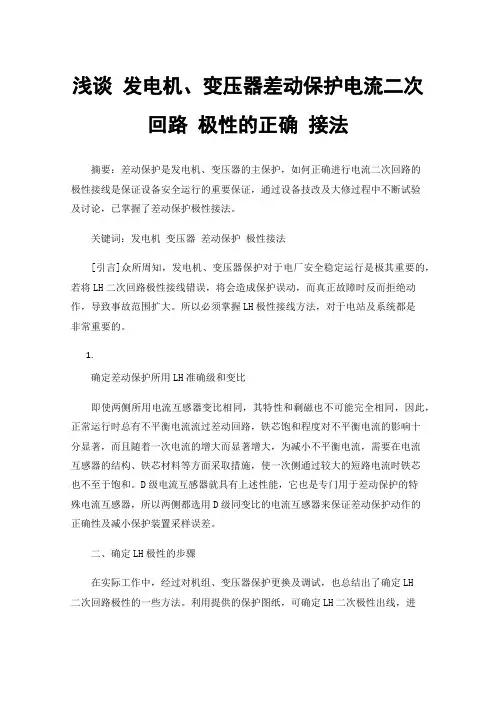

浅谈发电机、变压器差动保护电流二次回路极性的正确接法摘要：差动保护是发电机、变压器的主保护，如何正确进行电流二次回路的极性接线是保证设备安全运行的重要保证，通过设备技改及大修过程中不断试验及讨论，已掌握了差动保护极性接法。

关键词：发电机变压器差动保护极性接法[引言]众所周知，发电机、变压器保护对于电厂安全稳定运行是极其重要的，若将LH二次回路极性接线错误，将会造成保护误动，而真正故障时反而拒绝动作，导致事故范围扩大。

所以必须掌握LH极性接线方法，对于电站及系统都是非常重要的。

1.确定差动保护所用LH准确级和变比即使两侧所用电流互感器变比相同，其特性和剩磁也不可能完全相同，因此，正常运行时总有不平衡电流流过差动回路，铁芯饱和程度对不平衡电流的影响十分显著，而且随着一次电流的增大而显著增大，为减小不平衡电流，需要在电流互感器的结构、铁芯材料等方面采取措施，使一次侧通过较大的短路电流时铁芯也不至于饱和。

D级电流互感器就具有上述性能，它也是专门用于差动保护的特殊电流互感器，所以两侧都选用D级同变比的电流互感器来保证差动保护动作的正确性及减小保护装置采样误差。

二、确定LH极性的步骤在实际工作中，经过对机组、变压器保护更换及调试，也总结出了确定LH二次回路极性的一些方法。

利用提供的保护图纸，可确定LH二次极性出线，进行正确的极性组合。

错误的极性标示，将对LH二次回路极性组合产生误导，造成引入保护装置电流量的不正确性。

1.检查发电机、变压器系统各组LH的试验记录。

确认各组LH的一、二次引出端子极性标记正确无误，即：一次绕组L1与二次绕组K1同级性，一次绕组L2与二次绕组K2同级性；2.若发现标记不清及不能确定的，使用互感器测试仪或可用串接2节1.5V干电池及指针万用表测试出LH的同极性端，即：将万用表“+”极接LH的K1、“-”极接LH的K2，干电池“+”极接LH的L1、“-”极接LH的L2，此时断开干电池“+”极接线的瞬间，指针万用表的表针向反方向摆动，则表示K1与L1同级性端，反之则不是，需要调换一侧试验的接线来确定。

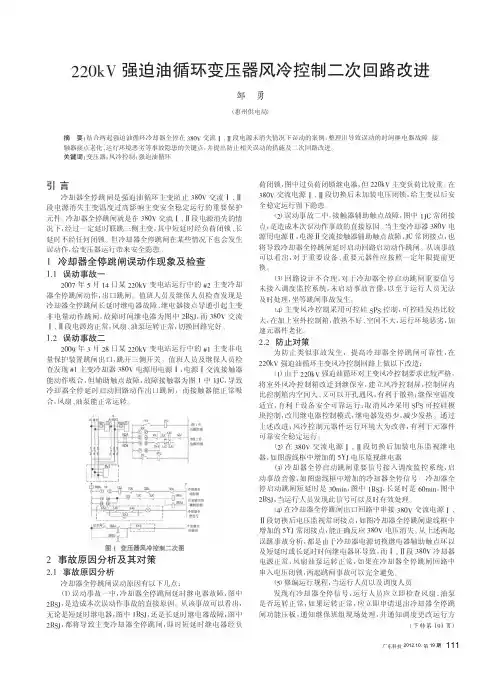

220kV 强迫油循环变压器风冷控制二次回路改进邹勇（惠州供电局）引言冷却器全停跳闸是强迫油循环主变防止380V 交流Ⅰ、Ⅱ段电源消失主变温度过高影响主变安全稳定运行的重要保护元件。

冷却器全停跳闸就是在380V 交流Ⅰ、Ⅱ段电源消失的情况下，经过一定延时联跳三侧主变，其中短延时经负荷闭锁、长延时不经任何闭锁。

但冷却器全停跳闸在某些情况下也会发生误动作，给变压器运行带来安全隐患。

1冷却器全停跳闸误动作现象及检查1.1误动事故一2007年5月14日某220kV 变电站运行中的#2主变冷却器全停跳闸动作，出口跳闸。

值班人员及继保人员检查发现是冷却器全停跳闸长延时继电器故障、继电器接点导通引起主变非电量动作跳闸，故障时间继电器为图中2BSJ ，而380V 交流Ⅰ、Ⅱ段电源均正常，风扇、油泵运转正常，切换回路完好。

1.2误动事故二2009年3月28日某220kV 变电站运行中的#1主变非电量保护装置跳闸出口，跳开三侧开关。

值班人员及继保人员检查发现#1主变冷却器380V 电源用电源Ⅰ，电源Ⅰ交流接触器能动作吸合，但辅助触点故障，故障接触器为图1中1JC ，导致冷却器全停延时启动回路动作出口跳闸，而接触器能正常吸合，风扇、油泵能正常运转。

2事故原因分析及其对策2.1事故原因分析冷却器全停跳闸误动原因有以下几点：（1）误动事故一中，冷却器全停跳闸延时继电器故障，图中2BSJ ，是造成本次误动作事故的直接原因。

从该事故可以看出，无论是短延时继电器，图中1BSJ ，还是长延时继电器故障，图中2BSJ ，都将导致主变冷却器全停跳闸，即时短延时继电器经负荷闭锁，图中过负荷闭锁继电器，但220kV 主变负荷比较重。

在380V 交流电源Ⅰ、Ⅱ段切换后未加装电压闭锁，给主变以后安全稳定运行留下隐患。

（2）误动事故二中，接触器辅助触点故障，图中1JC 常闭接点，是造成本次误动作事故的直接原因。

当主变冷却器380V 电源用电源Ⅱ，电源Ⅱ交流接触器辅助触点故障，JC 常闭接点，也将导致冷却器全停跳闸延时启动回路启动动作跳闸。

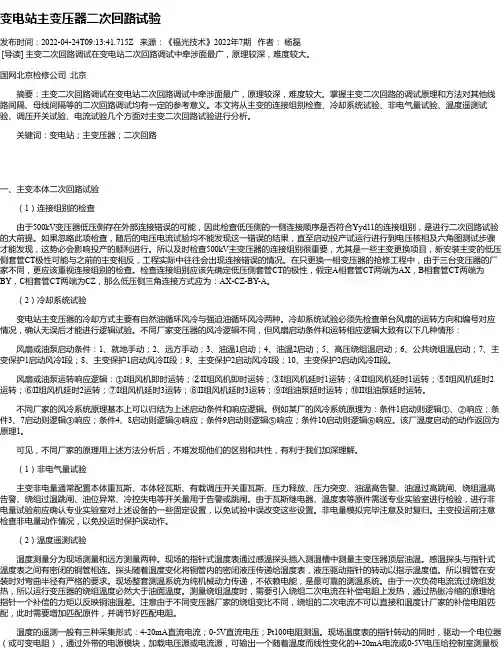

变电站主变压器二次回路试验发布时间：2022-04-24T09:13:41.715Z 来源：《福光技术》2022年7期作者：杨磊[导读] 主变二次回路调试在变电站二次回路调试中牵涉面最广，原理较深，难度较大。

国网北京检修公司北京摘要：主变二次回路调试在变电站二次回路调试中牵涉面最广，原理较深，难度较大。

掌握主变二次回路的调试原理和方法对其他线路间隔、母线间隔等的二次回路调试均有一定的参考意义。

本文将从主变的连接组别检查、冷却系统试验、非电气量试验、温度遥测试验、调压开关试验、电流试验几个方面对主变二次回路试验进行分析。

关键词：变电站；主变压器；二次回路一、主变本体二次回路试验（1）连接组别的检查由于500kV变压器低压侧存在外部连接错误的可能，因此检查低压侧的一侧连接顺序是否符合Yyd11的连接组别，是进行二次回路试验的大前提。

如果忽略此项检查，随后的电压电流试验均不能发现这一错误的结果，直至启动投产试运行进行到电压核相及六角图测试步骤才能发现，这势必会影响投产的顺利进行。

所以及时检查500kV主变压器的连接组别很重要，尤其是一些主变更换项目，新安装主变的低压侧套管CT极性可能与之前的主变相反，工程实际中往往会出现连接错误的情况。

在只更换一相变压器的抢修工程中，由于三台变压器的厂家不同，更应该重视连接组别的检查。

检查连接组别应该先确定低压侧套管CT的极性，假定A相套管CT两端为AX，B相套管CT两端为BY，C相套管CT两端为CZ，那么低压侧三角连接方式应为：AX-CZ-BY-A。

（2）冷却系统试验变电站主变压器的冷却方式主要有自然油循环风冷与强迫油循环风冷两种。

冷却系统试验必须先检查单台风扇的运转方向和编号对应情况，确认无误后才能进行逻辑试验。

不同厂家变压器的风冷逻辑不同，但风扇启动条件和运转相应逻辑大致有以下几种情形：风扇或油泵启动条件：1、就地手动；2、远方手动；3、油温1启动；4、油温2启动；5、高压绕组温启动；6、公共绕组温启动；7、主变保护1启动风冷I段；8、主变保护1启动风冷II段；9、主变保护2启动风冷I段；10、主变保护2启动风冷II段。

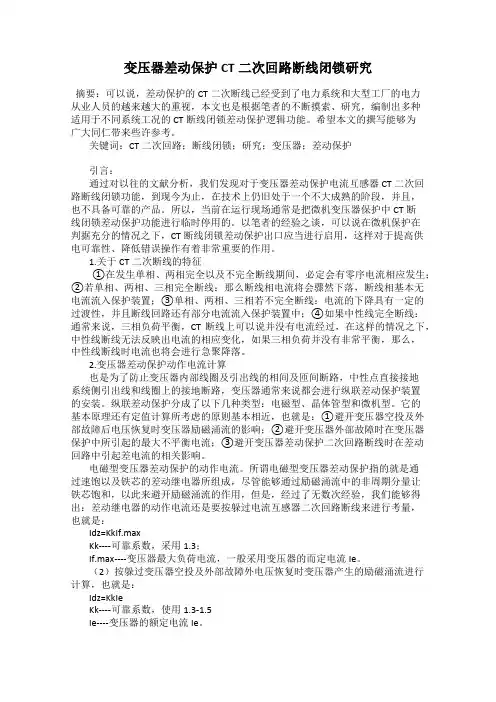

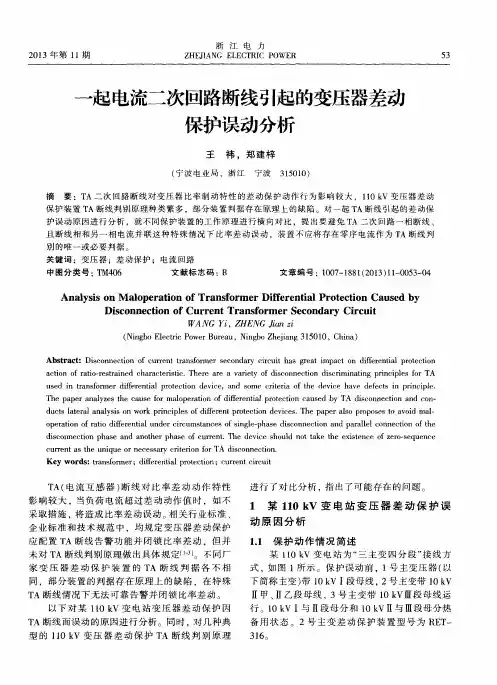

变压器差动保护CT二次回路断线闭锁研究摘要：可以说，差动保护的CT二次断线已经受到了电力系统和大型工厂的电力从业人员的越来越大的重视，本文也是根据笔者的不断摸索、研究，编制出多种适用于不同系统工况的CT断线闭锁差动保护逻辑功能。

希望本文的撰写能够为广大同仁带来些许参考。

关键词：CT二次回路；断线闭锁；研究；变压器；差动保护引言：通过对以往的文献分析，我们发现对于变压器差动保护电流互感器CT二次回路断线闭锁功能，到现今为止，在技术上仍旧处于一个不大成熟的阶段，并且，也不具备可靠的产品。

所以，当前在运行现场通常是把微机变压器保护中CT断线闭锁差动保护功能进行临时停用的。

以笔者的经验之谈，可以说在微机保护在判据充分的情况之下，CT断线闭锁差动保护出口应当进行启用，这样对于提高供电可靠性、降低错误操作有着非常重要的作用。

1.关于CT二次断线的特征①在发生单相、两相完全以及不完全断线期间，必定会有零序电流相应发生；②若单相、两相、三相完全断线：那么断线相电流将会骤然下落，断线相基本无电流流入保护装置；③单相、两相、三相若不完全断线：电流的下降具有一定的过渡性，并且断线回路还有部分电流流入保护装置中；④如果中性线完全断线：通常来说，三相负荷平衡，CT断线上可以说并没有电流经过，在这样的情况之下，中性线断线无法反映出电流的相应变化，如果三相负荷并没有非常平衡，那么，中性线断线时电流也将会进行急聚降落。

2.变压器差动保护动作电流计算也是为了防止变压器内部线圈及引出线的相间及匝间断路，中性点直接接地系统侧引出线和线圈上的接地断路，变压器通常来说都会进行纵联差动保护装置的安装。

纵联差动保护分成了以下几种类型：电磁型、晶体管型和微机型。

它的基本原理还有定值计算所考虑的原则基本相近，也就是：①避开变压器空投及外部故障后电压恢复时变压器励磁涌流的影响；②避开变压器外部故障时在变压器保护中所引起的最大不平衡电流；③避开变压器差动保护二次回路断线时在差动回路中引起差电流的相关影响。

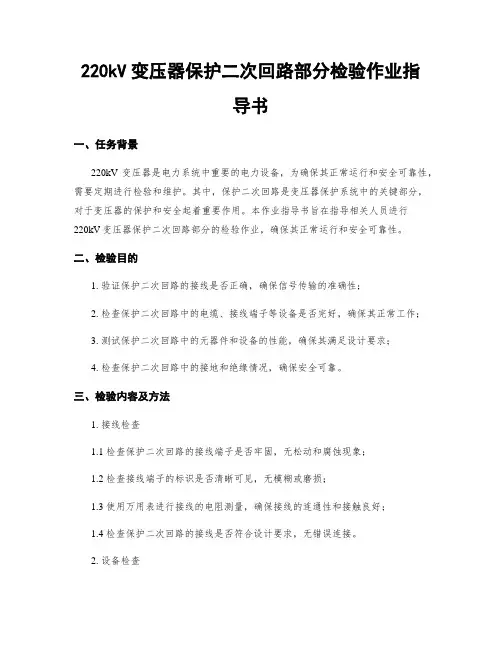

220kV变压器保护二次回路部分检验作业指导书一、任务背景220kV变压器是电力系统中重要的电力设备，为确保其正常运行和安全可靠性，需要定期进行检验和维护。

其中，保护二次回路是变压器保护系统中的关键部分，对于变压器的保护和安全起着重要作用。

本作业指导书旨在指导相关人员进行220kV变压器保护二次回路部分的检验作业，确保其正常运行和安全可靠性。

二、检验目的1. 验证保护二次回路的接线是否正确，确保信号传输的准确性；2. 检查保护二次回路中的电缆、接线端子等设备是否完好，确保其正常工作；3. 测试保护二次回路中的元器件和设备的性能，确保其满足设计要求；4. 检查保护二次回路中的接地和绝缘情况，确保安全可靠。

三、检验内容及方法1. 接线检查1.1 检查保护二次回路的接线端子是否牢固，无松动和腐蚀现象；1.2 检查接线端子的标识是否清晰可见，无模糊或磨损；1.3 使用万用表进行接线的电阻测量，确保接线的连通性和接触良好；1.4 检查保护二次回路的接线是否符合设计要求，无错误连接。

2. 设备检查2.1 检查保护二次回路中的电缆是否完好，无损坏和老化现象；2.2 检查保护二次回路中的继电器、开关等设备是否正常工作，无异常声音和发热现象；2.3 检查保护二次回路中的元器件是否完好，无破损和脱落现象；2.4 检查保护二次回路中的仪表和指示灯是否正常工作，无显示异常。

3. 性能测试3.1 使用专用测试仪器对保护二次回路中的继电器进行性能测试，包括动作时间、动作准确性等；3.2 使用专用测试仪器对保护二次回路中的电流互感器进行性能测试，包括变比、准确性等；3.3 使用专用测试仪器对保护二次回路中的电压互感器进行性能测试，包括变比、准确性等；3.4 使用专用测试仪器对保护二次回路中的电流、电压信号进行测试，确保信号准确传输。

4. 接地和绝缘检查4.1 检查保护二次回路的接地装置是否牢固可靠，无松动和腐蚀现象；4.2 使用接地电阻测试仪对保护二次回路的接地电阻进行测试，确保符合设计要求；4.3 使用绝缘电阻测试仪对保护二次回路的绝缘电阻进行测试，确保符合设计要求。

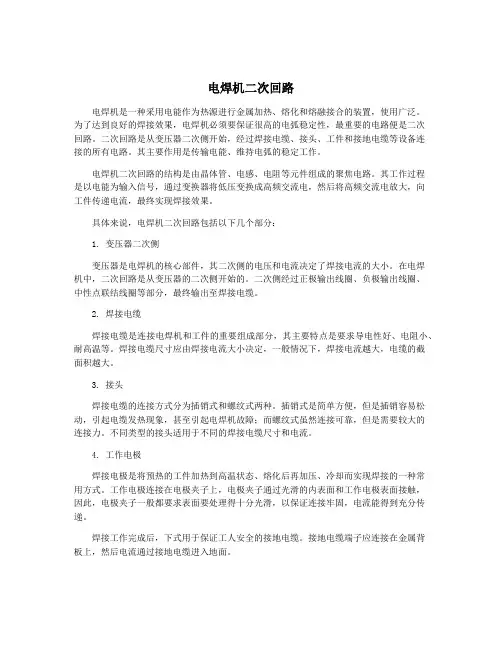

电焊机二次回路电焊机是一种采用电能作为热源进行金属加热、熔化和熔融接合的装置，使用广泛。

为了达到良好的焊接效果，电焊机必须要保证很高的电弧稳定性，最重要的电路便是二次回路。

二次回路是从变压器二次侧开始，经过焊接电缆、接头、工件和接地电缆等设备连接的所有电路。

其主要作用是传输电能、维持电弧的稳定工作。

电焊机二次回路的结构是由晶体管、电感、电阻等元件组成的聚焦电路。

其工作过程是以电能为输入信号，通过变换器将低压变换成高频交流电，然后将高频交流电放大，向工件传递电流，最终实现焊接效果。

具体来说，电焊机二次回路包括以下几个部分：1. 变压器二次侧变压器是电焊机的核心部件，其二次侧的电压和电流决定了焊接电流的大小。

在电焊机中，二次回路是从变压器的二次侧开始的。

二次侧经过正极输出线圈、负极输出线圈、中性点联结线圈等部分，最终输出至焊接电缆。

2. 焊接电缆焊接电缆是连接电焊机和工件的重要组成部分，其主要特点是要求导电性好、电阻小、耐高温等。

焊接电缆尺寸应由焊接电流大小决定，一般情况下，焊接电流越大，电缆的截面积越大。

3. 接头焊接电缆的连接方式分为插销式和螺纹式两种。

插销式是简单方便，但是插销容易松动，引起电缆发热现象，甚至引起电焊机故障；而螺纹式虽然连接可靠，但是需要较大的连接力。

不同类型的接头适用于不同的焊接电缆尺寸和电流。

4. 工作电极焊接电极是将预热的工件加热到高温状态、熔化后再加压、冷却而实现焊接的一种常用方式。

工作电极连接在电极夹子上，电极夹子通过光滑的内表面和工作电极表面接触，因此，电极夹子一般都要求表面要处理得十分光滑，以保证连接牢固，电流能得到充分传递。

焊接工作完成后，下式用于保证工人安全的接地电缆。

接地电缆端子应连接在金属背板上，然后电流通过接地电缆进入地面。

总的来说，电焊机二次回路的设计和使用都非常重要。

只有保证二次回路的良好传输和稳定工作，才能保证电焊机的高效、稳定地工作，向使用者提供更高质量的焊接务。

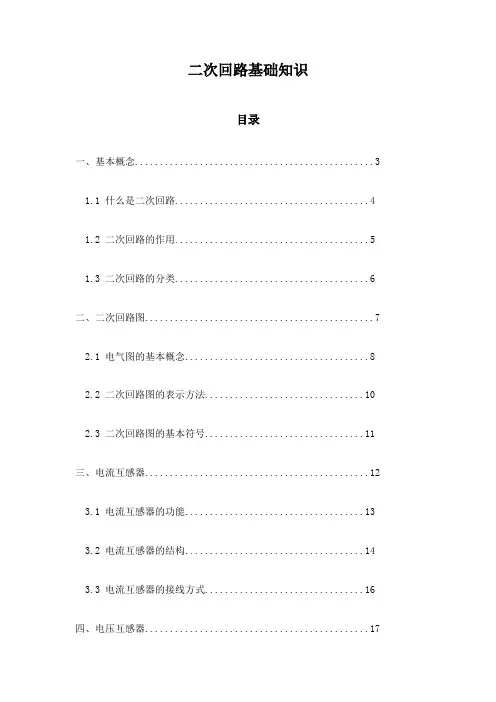

二次回路基础知识目录一、基本概念 (3)1.1 什么是二次回路 (4)1.2 二次回路的作用 (5)1.3 二次回路的分类 (6)二、二次回路图 (7)2.1 电气图的基本概念 (8)2.2 二次回路图的表示方法 (10)2.3 二次回路图的基本符号 (11)三、电流互感器 (12)3.1 电流互感器的功能 (13)3.2 电流互感器的结构 (14)3.3 电流互感器的接线方式 (16)四、电压互感器 (17)4.1 电压互感器的功能 (18)4.2 电压互感器的结构 (19)4.3 电压互感器的接线方式 (20)五、断路器 (21)5.1 断路器的功能 (22)5.2 断路器的结构 (23)5.3 断路器的操作与保护 (24)六、隔离开关 (25)6.1 隔离开关的功能 (26)6.2 隔离开关的结构 (27)6.3 隔离开关的操作与保护 (28)七、互感器与开关电器的二次回路 (29)7.1 互感器在二次回路中的作用 (31)7.2 开关电器在二次回路中的作用 (33)八、二次回路的接线 (34)8.1 接线的类型与特点 (35)8.2 接线的原则与注意事项 (37)九、二次回路的接地 (38)9.1 接地的目的与要求 (39)9.2 接地的方式与注意事项 (40)十、二次回路的维护与故障处理 (41)10.1 二次回路的维护保养 (43)10.2 二次回路故障的处理方法 (44)十一、二次回路设计原则与实例 (45)11.1 设计原则与步骤 (47)11.2 实例分析 (49)一、基本概念二次回路定义：二次回路是电力系统中的低压电路系统，用于实现电气设备的控制、保护、测量和信号传输等功能。

它主要由各种电气元件（如开关、互感器、继电器、测量仪表等）以及连接这些元件的导线组成。

二次回路的作用：二次回路在电力系统中扮演着至关重要的角色。

其主要作用包括实时监测电力系统运行状态，提供设备控制信号，实现电力系统的自动控制和保护，保障电力系统的安全稳定运行。

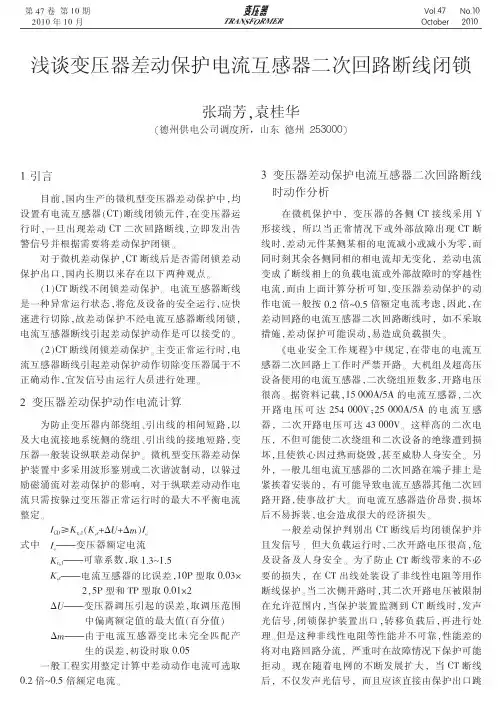

变压器差动保护电流互感器二次回路断线闭锁分析摘要由于现阶段我国变压器差动保护设备设置的电流互感器二次回路断线闭锁功能存在可靠性较差不足，很多时候变压器需要关闭该功能方可保证系统的稳定性和安全性，基于此，本文简单分析了变压器差动保护动作电流计算，并详细论述了方案选择建议与实践案例，希望由此能够为相关业内人士带来一定启发。

关键词变压器；电流互感器；差动保护前言电流互感器二次回路断线闭锁功能可细分为开放差动保护功能和差动保护出口功能，在变压器的具体运行中，差动保护设备能够在电流互感器二次回路断线情况出现时发出报警信号，并基于预设确定是否需要闭锁差动保护出口，而为了最大化发挥变压器差动保护设备效用，正是本文围绕变压器差动保护电流互感器二次回路断线闭锁开展具体研究的原因所在。

1 变压器差动保护动作电流计算1.1 基本分析对于容量在5600kV A以上的变压器来说，为避免出现内部线圈及引出线的相间及匝间故障，一般会为其设置纵联差动保护，纵联差动保护多采用励磁涌流闭锁原理，同时躲过变压器正常运行时的最大不平衡电流整定，即可满足变压器安全保障需求[1]。

1.2 差动速断保护差动速断保护的判据为：Id≥Isd，其中Id、Isd分别为差动电流、差动速断保护整定值，当差动速断保护整定值小于任意一相差动电流，差动速断保护瞬时动作，各侧断路器由此断开。

1.3 比率差动保护深入分析不难发现，不同变压器的变比、性能、各侧绕组联结组别均可能存在一定差异，且差动回路往往存在不平衡电流，而为了在这种情况下同时保证切除区内故障时灵敏度和区外故障不平衡电流最大时不发生误动，便需要利用常规三段式制动曲线特性。

采用相作为判别依据，比率差动保护会在任意一相满足条件时动作，且需要经过电流互感器断线判别（可选择）、励磁涌流判别后动作出口。

一般情况下，Icd可整定为20%～50%的Ie。

2 方案选择建议与实践案例2.1 基本分析正常情况下，所有相别的电流是否存在一相或两相无流属于电流互感器二次回路断线的主要判断依据，判断还需要同时关注是否存在差流大于差流越限值情况。

《变压器二次回路技术标准》要求按照以下标准执行：1.（标准化）是人类社会化大生产的经验总结，是经济发展和社会进步的重要标志之一。

2.（电力变压器运行）程规定了电力变压器运行的基本要求、运行方式、运行维护、不正常运行和处理，以及安装、检修、试验、验收的要求。

3.电力变压器检修导则适用于电力变压器（标准项目大、小修）和监时检修。

不包括更换绕组和铁芯等非标准项目的检修。

4.《油浸式电力变压器负载导则GB／T1516l—1994 lEC354—1991》适用于油浸式电力变压器超牌额定值（负载运行）。

5.（电力变压器？第二部分温升）标准规定了变压器冷却方式的标志、变压器温升限值及温升试验方法。

6.电压为（1干V以上）的电力变压器，电抗器、消弧线圈、调压器等同类设备可参照执行变压器运行规程。

7.电力变压器检修导则用于电压等级在（35—220KV）的国产油浸电力变压器（6干伏以上）厂用变压器和同类设备，如消弧线圈、调压变压器、静补装置变压器、并串联电抗器。

8.《油浸式电力变压器技术参数和要求》（500KV）的技术标准适用于电压等级为（500 KV）额定容量为（100MVA—720）额定频率为（50HZ）的油浸式电力变压器。

9.三相异步电机的型式试验及检查试验的项目，应按（GB755——1981电机基本技术要求）及各类型电机标准的规定。

10.电机在一般环境下使用应符合环境空气相对湿度为：最湿月平均最高空气相对湿度为（90％）同时该月月平均最低温度不高于（25℃）。

11.（电力变压器）是电力系统中的重要设备。

12.《电力变压器温升》（GBl1094.2—1996）规定了变压器冷却方式的要求，变压器温升（标志）及（限值）试验方法。

13.《电压互感器》（GB1207—1986）折技术标准规定了电压互感器的一般技术条件（测量用单相电压互感器）的补充技术要求（保护用单相电压互咸器）补充技术要求。

14.《电流互感器》（GB1208—1987）的技术标准规定了电流互感器（电磁式）的基本技术要求，适用于额定频率50HZ（电力系统供电气测量）和（电器保护用的新制造）的电流互感器。

电力变压器的二次回路核相及接线电力变压器是电力系统中常见的装置之一，用于将高电压传输输变成低电压输，从而满足不同电器设备的需求。

变压器的二次回路核相及接线是变压器运行中非常重要的一环，本文将详细介绍二次回路核相及接线的相关内容。

二次回路的核相指的是将变压器二次侧的相线与接收设备的相线进行匹配，确保电力传输的正常运行。

核相可以分为单相和三相两种方式。

在单相核相中，变压器的二次侧相线分别与接收设备的相线连接，根据传输的需要可以选择将二次线圈的两个端子与接收设备的两个相线相连接，或将二次线圈的一个端子与接收设备的相线相连接。

在三相核相中，变压器的三相二次侧线圈与接收设备的三相线进行连接。

根据具体需求，可以选择Y型连接方式或△型连接方式。

Y型连接方式在变压器的二次侧形成了一条中性线，而△型连接方式则没有。

二次回路的接线是指将变压器的二次侧线圈与接收设备进行合理的连接，使电力得以传输。

二次回路接线也可以分为单相和三相两种方式。

在单相接线中，变压器二次侧的一个相线与接收设备的一个相线相连接。

这种接线一般用于单相负载。

在三相接线中，变压器二次侧的三相线圈通过合适的连接方式与接收设备的三相线相连接。

常用的三相接线方式有Y型接线和△型接线。

Y型接线方式适用于平衡负载，而△型接线方式适用于非平衡负载。

电力变压器的二次回路核相及接线是保证电力传输正常的关键环节。

根据传输需求选择合适的核相方式（单相或三相），并按照负载的类型选择合适的接线方式（单相或三相）。

合理的核相及接线能够确保电力系统的稳定运行。

电力变压器二次回路接线方案的选择探讨]()电力变压器的常见接线方式及应用场景分析](/a/xxxxxxxx3_) 电力变压器的常见接线方式及应用场景分析](/a/xxxxxxxx3_605348)。
