交流发电机及调节器

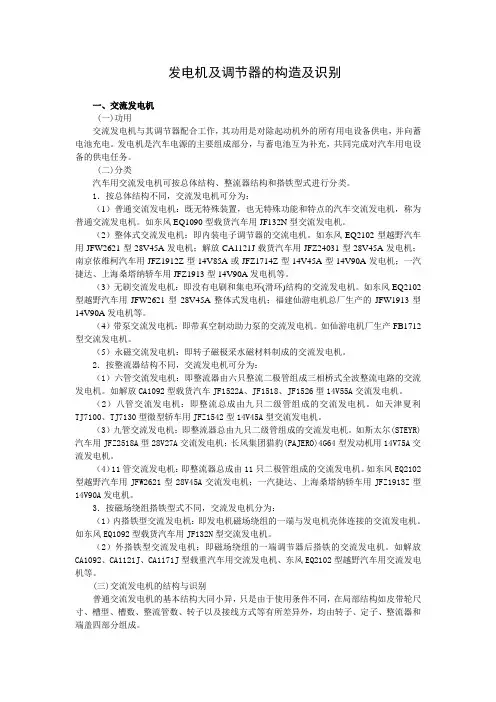

发电机及调节器的构造及识别一、交流发电机(一)功用交流发电机与其调节器配合工作，其功用是对除起动机外的所有用电设备供电，并向蓄电池充电。

发电机是汽车电源的主要组成部分，与蓄电池互为补充，共同完成对汽车用电设备的供电任务。

(二)分类汽车用交流发电机可按总体结构、整流器结构和搭铁型式进行分类。

1．按总体结构不同，交流发电机可分为：（1）普通交流发电机：既无特殊装置，也无特殊功能和特点的汽车交流发电机，称为普通交流发电机。

如东风EQ1090型载货汽车用JF132N型交流发电机。

（2）整体式交流发电机：即内装电子调节器的交流电机。

如东风EQ2102型越野汽车用JFW2621型28V45A发电机；解放CA1121J载货汽车用JFZ24031型28V45A发电机；南京依维柯汽车用JFZ1912Z型14V85A或JFZ1714Z型14V45A型14V90A发电机；一汽捷达、上海桑塔纳轿车用JFZ1913型14V90A发电机等。

（3）无刷交流发电机：即没有电刷和集电环(滑环)结构的交流发电机。

如东风EQ2102型越野汽车用JFW2621型28V45A整体式发电机；福建仙游电机总厂生产的JFW1913型14V90A发电机等。

（4）带泵交流发电机：即带真空制动助力泵的交流发电机。

如仙游电机厂生产FB1712型交流发电机。

（5）永磁交流发电机：即转子磁极采水磁材料制成的交流发电机。

2．按整流器结构不同，交流发电机可分为：（1）六管交流发电机：即整流器由六只整流二极管组成三相桥式全波整流电路的交流发电机。

如解放CA1092型载货汽车JF1522A、JF1518、JF1526型14V55A交流发电机。

（2）八管交流发电机：即整流总成由九只二级管组成的交流发电机。

如天津夏利TJ7100、TJ7130型微型轿车用JFZ1542型14V45A型交流发电机。

（3）九管交流发电机：即整流器总由九只二级管组成的交流发电机。

如斯太尔(STEYR)汽车用JFZ2518A型28V27A交流发电机；长风集团猎豹(PAJERO)4G64型发动机用14V75A交流发电机。

交流发电机中电压调节器的作用嘿，你问交流发电机中电压调节器的作用啊？那咱就来聊聊。

这电压调节器在交流发电机里那可重要得很呐。

首先呢，它能控制发电机输出的电压。

你想啊，要是没有它，那电压一会儿高一会儿低的，那可不行。

就像人开车，速度一会儿快一会儿慢，多吓人呐。

电压调节器就像个交警，指挥着电压别乱跑。

然后呢，它能保护电器设备。

要是电压太高了，那些电器可能就会被烧坏。

比如说你的手机啊、电脑啊啥的，可经不起太高的电压。

电压调节器就像个保镖，保护着这些电器不受伤害。

接着呢，它能让发电机工作得更稳定。

要是电压不稳定，发电机可能就会出毛病。

一会儿发电多，一会儿发电少，那可不行。

电压调节器就像个医生，给发电机看病，让它健健康康地工作。

还有啊，它能提高发电机的效率。

要是电压不合适，发电机可能就会浪费很多能量。

电压调节器就像个管家，
把能量管得好好的，让发电机不浪费。

我给你讲个事儿吧。

我有个朋友，他的车发电机出了问题。

一检查，原来是电压调节器坏了。

结果他的车一会儿能启动，一会儿又启动不了。

后来他换了个新的电压调节器，车就好了。

他说这下可知道电压调节器的重要性了。

总之呢，交流发电机中电压调节器的作用就是控制电压、保护电器、让发电机稳定工作、提高效率。

只要有了它，发电机就能好好干活，我们的电器也能安全使用。

让我们一起重视电压调节器，别让它出问题。

由于交流发电机的转子是由发动机通过皮带驱动旋转的，且发动机和交流发电机的速比为1. 7〜3,因此交流发电机转子的转速变化范围非常大，这样将引起发电机的输出电压发生较大变化，无法满足汽车用电设备的工作要求。

为了满足用电设备恒定电压的要求，交流发电机必须配用电压调节器,使其输出电压在发动机所有工况下基本保持恒定。

一、电压调节器的分类1．交流发电机电压调节器按工作原理可分为：（1）触点式电压调节器触点式电压调节器应用较早，这种调节器触点振动频率慢，存在机械惯性和电磁惯性，电压调节精度低，触点易产生火花，对无线电干扰大，可靠性差，寿命短，现已被淘汰。

（2）晶体管调节器随着半导体技术的发展，采用了晶体管调节器。

其优点是：三极管的开关频率高，且不产生火花，调节精度高，还具有重量轻、体积小、寿命长、可靠性高、电波干扰小等优点，现广泛应用于东风、解放及多种中低档车型。

（3）集成电路调节器集成电路调节器除具有晶体管调节器的优点外，还具有超小型，安装于发电机的内部（又称内装式调节器），减少了外接线，并且冷却效果得到了改善，现广泛应用于桑塔纳。

奥迪等多种轿车车型上。

（4）电脑控制调节器电脑控制调节器是现在轿车采用的一种新型调节器，由电负载检测仪测量系统总负载后，向发电机电脑发送信号，然后由发动机电脑控制发电机电压调节器，适时地接通和断开磁场电路，即能可靠地保证电器系统正常工作，使蓄电池充电充足，又能减轻发动机负荷，提高燃料经济性。

如上海别克、广州本田等轿车发电机上使用了这种调节器。

2．电子调节器按所匹配的交流发电机搭铁型式可分为：（1）内搭铁型调节器：适合于与内搭铁型交流发电机所匹配的电子调节器称为内搭铁型调节器；（2）外搭铁型调节器：适合于与外搭铁型交流发电机所匹配的电子调节器称为外搭铁型调节器。

在使用过程中，对于晶体管调节器，最好使用汽车说明书中指定的调节器，如果采用其他型号替代，除标称电压等规定参数与原调节器相同外，代用调节器必须与原调节、电压调节器的调压原理由交流发电机的工作原理我们知道，交流发电机的三相绕组产生的相电动势的有效值E $==Ce ①n (V)这里Ce为发电机的结构常数，n为转子转速，①为转子的磁极磁通，也就是说交流发电机所产生的感应电动势与转子转速和磁极磁通成正比。

交流发电机调节器的作用及工作原理一、引言交流发电机调节器是发电机组中的一个重要部件，它起到了调节发电机电压和频率稳定的作用。

本文将详细介绍交流发电机调节器的作用及其工作原理。

二、交流发电机调节器的作用交流发电机调节器主要有以下几个作用：1. 调节电压：交流发电机调节器可以根据负载需求，调节发电机的输出电压，保持其稳定在额定值范围内。

这对于电力系统的正常运行非常重要，因为电压过高或过低都会对电气设备造成损坏或影响正常工作。

2. 调节频率：交流发电机调节器还可以精确控制发电机的输出频率，通常为50Hz或60Hz。

在电力系统中，各种设备和设施都是按照特定频率设计和工作的，因此发电机输出的频率稳定性对系统的正常运行至关重要。

3. 提供稳定的电源：交流发电机调节器通过控制发电机的励磁电流，使得发电机输出的电压和频率保持在稳定的范围内，从而提供稳定的电源给负载使用。

三、交流发电机调节器的工作原理交流发电机调节器的工作原理可以简单概括为：通过对励磁电流的调节，控制发电机的输出电压和频率。

1. 励磁系统发电机的励磁系统由励磁电源和励磁控制回路组成。

励磁电源一般是直流电源，可以是直流发电机、整流器或者电池等。

励磁控制回路通常由电压调节器、电流调节器和反馈回路组成。

2. 电压调节电压调节器通过控制励磁电流的大小，来调节发电机的输出电压。

当负载增加时，电压调节器会感知到输出电压的下降，并相应地增加励磁电流，使发电机输出电压恢复到额定值。

反之，当负载减小时，电压调节器会减小励磁电流，以避免输出电压过高。

3. 频率调节频率调节器通过控制励磁电流的频率，来调节发电机的输出频率。

一般来说，发电机的输出频率与励磁电流的频率成正比。

频率调节器可以感知到输出频率的偏差，并通过调节励磁电流的频率来使得输出频率恢复到额定值。

4. 反馈回路为了实现稳定的调节效果，交流发电机调节器通常会配置反馈回路。

反馈回路可以实时感知发电机的输出电压和频率，并将这些信息反馈给电压调节器和频率调节器，以实现精确的电压和频率调节。

交流发电机调节器的调压原理及方法交流发电机调节器是一种常用的电力设备，其主要功能是控制发电机的输出电压，使其长期稳定在特定的电压范围内。

为了保证发电机的安全、可靠运行，了解交流发电机调节器的调压原理和调压方法非常关键。

下面将按类划分为读者详细介绍。

一、调压原理交流发电机调节器采用的是调节芯片控制技术，通过对芯片输入的电压进行采样、比较和调节反馈，调节输出电压的稳定运行。

在固定的负载情况下，如果输入电压发生变化，调节器会自动调整输出电压以达到相对稳定的输出电压值。

基于此，调节器需精准测量发电机输出的实际电压，与预设的目标电压进行比较，并通过控制发电机输出电压的独立调节器，调整发电机的电压输出，以达到稳定运行的目的。

二、调压方法1.手动调节法本方法主要是通过调节调压器上的手动旋钮来实现调压。

首先需要将调节器的电源接通，然后使用万用表测量发电机输出的电压值，并根据需要进行相应的调整。

如果发现发电机输出电压高于目标值，则需要将手动旋钮逆时针转动，反之则需要将手动旋钮顺时针转动。

请注意，手动调节法需要经常监测，因为会出现精度不高的情况。

2.自动调节法本方法主要是通过电路系统的自动控制来实现调压。

自动调节法可以有效避免手动调节的误操作，而且调节更加精确。

在这种方法中，调节器的电路板上存在采样电路、放大电路、比较电路和调节电路，它们协同作用，能够将发电机输出电压控制在预设范围内。

基于此，使用自动调节法能够更加方便、易于操作、效果更加稳定可靠。

三、使用注意事项1.安装调节器时需要注意正负极接线的正确性，避免短路或损坏调节器电路。

2.检查设备是否工作正常，并根据需要调整调节器，以保证稳定的输出电压。

3.定期清洁设备表面，防止灰尘和杂物进入内部导致故障。

综上所述，交流发电机调节器是一种非常重要的调节设备。

通过了解其调压原理和调压方法，能够更加准确地掌握其工作原理，保障设备的安全可靠运行。

同时，使用注意事项也非常关键，一定要严格遵循工作要求，做好设备的维护和管理，以保证设备的正常运行。

实训二——发电机与调节器发电机与调节器一、实训目的与要求：1．掌握交流发电机的拆装顺序，并且能够正确使用拆装工具；2．根据交流发电机工作原理，在拆装过程中熟悉交流发电机各零部件，并掌握其基本技术要求；3．能清楚地说明各零部件在发电机工作时的作用；4．掌握触点式调节器的常规检查和维护方法；5．掌握集成电路式调节器技术状况的检查方法；6．能够根据相关的标准对检测结果做出正确的结论。

二、实训教学重点、难点：1．零部件的检修、故障分析2．交流发电机调节器使用与维护3．发电机试验4．发电机、调节器检测与性能试验三、实训课时：2学时四、实训设备及器材：台钳、蓄电池、一字、十字起子大小各一，开口、梅花扳手各一套；硅整流交流发电机一台；触点调节器，电子调节器; 万用表、电流表、电压表、电烙铁、卡尺12V.2W小灯泡、弹簧秤、游标卡尺或钢板尺、拉器、百分表4．油盆、毛刷各一，适量清洗剂、润滑脂、“00”号纱布及棉纱。

五、实训内容及步骤：单元一硅整流交流发电机的不解体检测用万用表检测发电机各接线端子间的电阻，应与规定相符。

常见交流发电机各接线柱之间的阻值如表4所示。

一般12V发电机转子绕组电阻约为3.5~6Ω，24V的约为15~21Ω。

单元二交流发电机的分解与清洗1）拆下固定电刷组件和调节器总成的两个固定螺钉，取下电刷和调节器。

2）分别用直径为14mm、smm的套筒扳手拆下输出端子（B+）和励磁绕组接线端子（D+）上的紧固螺母。

3）拆下绝缘架固定螺钉，取下绝缘架。

4）拆下防干扰电容器固定螺钉，拔下电容器引线插头，取下电容器5）拆下前、后端盖固定螺栓，分离前、后端盖，使定子与后端盖在一起。

6）拆下整流器总成固定螺钉，从后端盖上取下整流器总成与定子。

7）用30～50W／220V的电烙铁焊开走子绕组引线与整流二极管引出电极间的四个焊点，使定子总成与整流器总成分离。

8)用布或棉纱蘸适量清洗剂擦洗转子绕组、定子绕组、电刷及其它机件。
