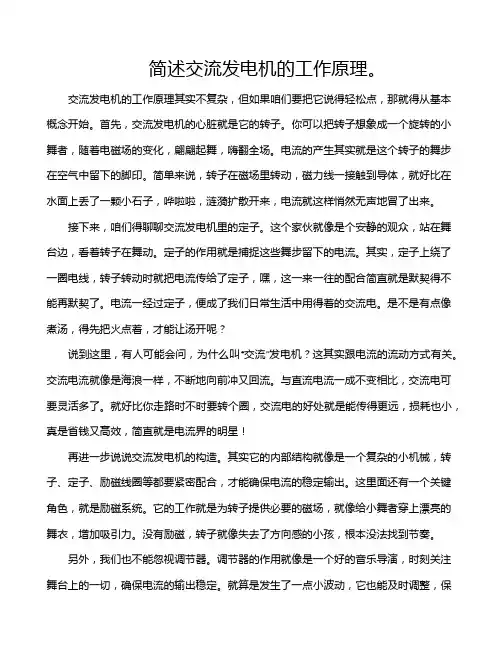

简述交流发电机的工作原理。
交流发电机的工作原理其实不复杂,但如果咱们要把它说得轻松点,那就得从基本概念开始。
首先,交流发电机的心脏就是它的转子。
你可以把转子想象成一个旋转的小舞者,随着电磁场的变化,翩翩起舞,嗨翻全场。
电流的产生其实就是这个转子的舞步在空气中留下的脚印。
简单来说,转子在磁场里转动,磁力线一接触到导体,就好比在水面上丢了一颗小石子,哗啦啦,涟漪扩散开来,电流就这样悄然无声地冒了出来。
接下来,咱们得聊聊交流发电机里的定子。
这个家伙就像是个安静的观众,站在舞台边,看着转子在舞动。
定子的作用就是捕捉这些舞步留下的电流。
其实,定子上绕了一圈电线,转子转动时就把电流传给了定子,嘿,这一来一往的配合简直就是默契得不能再默契了。
电流一经过定子,便成了我们日常生活中用得着的交流电。
是不是有点像煮汤,得先把火点着,才能让汤开呢?说到这里,有人可能会问,为什么叫“交流”发电机?这其实跟电流的流动方式有关。
交流电流就像是海浪一样,不断地向前冲又回流。
与直流电流一成不变相比,交流电可要灵活多了。
就好比你走路时不时要转个圈,交流电的好处就是能传得更远,损耗也小,真是省钱又高效,简直就是电流界的明星!再进一步说说交流发电机的构造。
其实它的内部结构就像是一个复杂的小机械,转子、定子、励磁线圈等都要紧密配合,才能确保电流的稳定输出。
这里面还有一个关键角色,就是励磁系统。
它的工作就是为转子提供必要的磁场,就像给小舞者穿上漂亮的舞衣,增加吸引力。
没有励磁,转子就像失去了方向感的小孩,根本没法找到节奏。
另外,我们也不能忽视调节器。
调节器的作用就像是一个好的音乐导演,时刻关注舞台上的一切,确保电流的输出稳定。
就算是发生了一点小波动,它也能及时调整,保证一切照常进行,真是贴心至极。
这样一来,交流发电机就能一直保持良好的工作状态,让咱们在日常生活中使用电的时候不至于突然“断电”,真是大大的安心。
总之,交流发电机的工作原理就像是一场精心排练的舞蹈表演,每个部分都有其独特的作用。

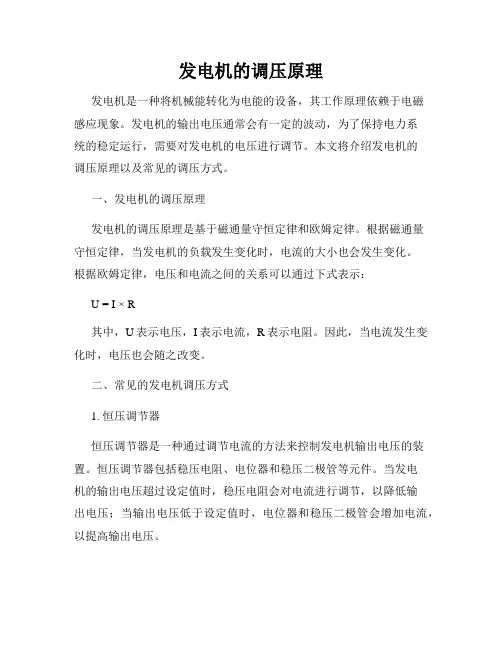

发电机的调压原理发电机是一种将机械能转化为电能的设备,其工作原理依赖于电磁感应现象。
发电机的输出电压通常会有一定的波动,为了保持电力系统的稳定运行,需要对发电机的电压进行调节。
本文将介绍发电机的调压原理以及常见的调压方式。
一、发电机的调压原理发电机的调压原理是基于磁通量守恒定律和欧姆定律。
根据磁通量守恒定律,当发电机的负载发生变化时,电流的大小也会发生变化。
根据欧姆定律,电压和电流之间的关系可以通过下式表示:U = I × R其中,U表示电压,I表示电流,R表示电阻。
因此,当电流发生变化时,电压也会随之改变。
二、常见的发电机调压方式1. 恒压调节器恒压调节器是一种通过调节电流的方法来控制发电机输出电压的装置。
恒压调节器包括稳压电阻、电位器和稳压二极管等元件。
当发电机的输出电压超过设定值时,稳压电阻会对电流进行调节,以降低输出电压;当输出电压低于设定值时,电位器和稳压二极管会增加电流,以提高输出电压。
恒压调节器的优点是结构简单,工作稳定,但其调节范围有限。
适用于小型发电机或对电压要求不高的应用场景。
2. 自激励调压装置自激励调压装置通过改变发电机的励磁电流来实现电压调节。
当发电机的输出电压过高时,通过调整励磁电流的大小,减小励磁电流可以降低输出电压;当输出电压过低时,增加励磁电流可以提高输出电压。
自激励调压装置的优点是调节范围较大,适用于对电压稳定性要求较高的应用场景。
但其缺点是结构复杂,调节过程中容易出现震荡现象。
3. AVR调压器AVR调压器全称自动电压调节器,是一种集成电路装置,具有精确的电压调节功能,广泛应用于各类发电机。
AVR调压器通过对发电机的无负载电压进行自动检测和调整,控制励磁电流,从而精确地调节发电机的输出电压。
AVR调压器的优点是调节精度高,稳定性好,适用于各种类型的发电机和负载要求较高的场景。
但其成本相对较高。
三、发电机调压的应用领域发电机的调压在电力系统中起着至关重要的作用。

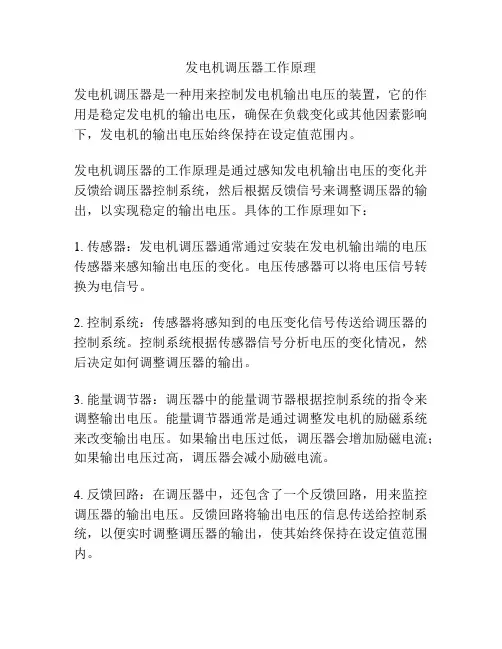

发电机调压器工作原理
发电机调压器是一种用来控制发电机输出电压的装置,它的作用是稳定发电机的输出电压,确保在负载变化或其他因素影响下,发电机的输出电压始终保持在设定值范围内。
发电机调压器的工作原理是通过感知发电机输出电压的变化并反馈给调压器控制系统,然后根据反馈信号来调整调压器的输出,以实现稳定的输出电压。
具体的工作原理如下:
1. 传感器:发电机调压器通常通过安装在发电机输出端的电压传感器来感知输出电压的变化。
电压传感器可以将电压信号转换为电信号。
2. 控制系统:传感器将感知到的电压变化信号传送给调压器的控制系统。
控制系统根据传感器信号分析电压的变化情况,然后决定如何调整调压器的输出。
3. 能量调节器:调压器中的能量调节器根据控制系统的指令来调整输出电压。
能量调节器通常是通过调整发电机的励磁系统来改变输出电压。
如果输出电压过低,调压器会增加励磁电流;如果输出电压过高,调压器会减小励磁电流。
4. 反馈回路:在调压器中,还包含了一个反馈回路,用来监控调压器的输出电压。
反馈回路将输出电压的信息传送给控制系统,以便实时调整调压器的输出,使其始终保持在设定值范围内。
通过不断地感知和调整,发电机调压器能够实现对发电机输出电压的精确控制,确保输出电压的稳定性和可靠性。
这对于许多应用场景,特别是对于需要稳定电压供应的设备和系统来说,都是非常重要的。

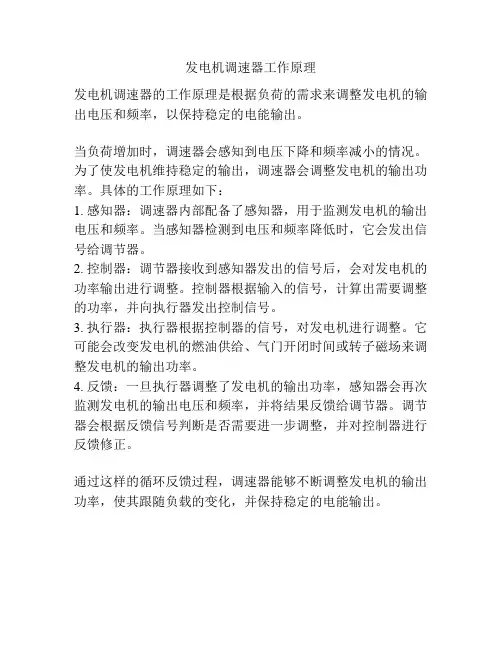

发电机调速器工作原理
发电机调速器的工作原理是根据负荷的需求来调整发电机的输出电压和频率,以保持稳定的电能输出。
当负荷增加时,调速器会感知到电压下降和频率减小的情况。
为了使发电机维持稳定的输出,调速器会调整发电机的输出功率。
具体的工作原理如下:
1. 感知器:调速器内部配备了感知器,用于监测发电机的输出电压和频率。
当感知器检测到电压和频率降低时,它会发出信号给调节器。
2. 控制器:调节器接收到感知器发出的信号后,会对发电机的功率输出进行调整。
控制器根据输入的信号,计算出需要调整的功率,并向执行器发出控制信号。
3. 执行器:执行器根据控制器的信号,对发电机进行调整。
它可能会改变发电机的燃油供给、气门开闭时间或转子磁场来调整发电机的输出功率。
4. 反馈:一旦执行器调整了发电机的输出功率,感知器会再次监测发电机的输出电压和频率,并将结果反馈给调节器。
调节器会根据反馈信号判断是否需要进一步调整,并对控制器进行反馈修正。
通过这样的循环反馈过程,调速器能够不断调整发电机的输出功率,使其跟随负载的变化,并保持稳定的电能输出。

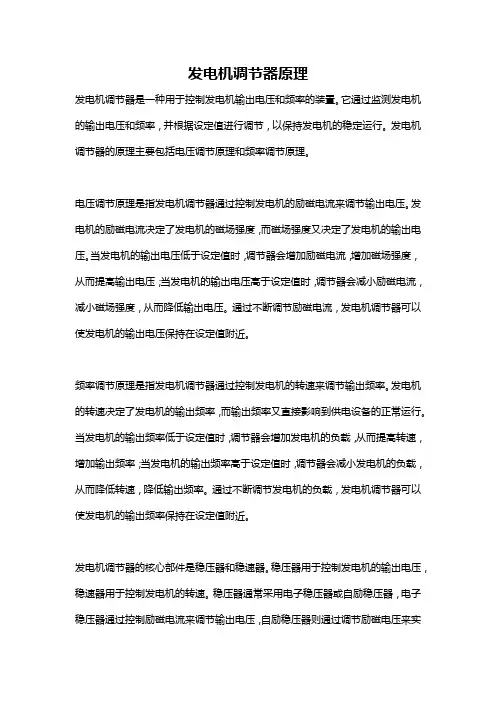

发电机调节器原理发电机调节器是一种用于控制发电机输出电压和频率的装置。
它通过监测发电机的输出电压和频率,并根据设定值进行调节,以保持发电机的稳定运行。
发电机调节器的原理主要包括电压调节原理和频率调节原理。
电压调节原理是指发电机调节器通过控制发电机的励磁电流来调节输出电压。
发电机的励磁电流决定了发电机的磁场强度,而磁场强度又决定了发电机的输出电压。
当发电机的输出电压低于设定值时,调节器会增加励磁电流,增加磁场强度,从而提高输出电压;当发电机的输出电压高于设定值时,调节器会减小励磁电流,减小磁场强度,从而降低输出电压。
通过不断调节励磁电流,发电机调节器可以使发电机的输出电压保持在设定值附近。
频率调节原理是指发电机调节器通过控制发电机的转速来调节输出频率。
发电机的转速决定了发电机的输出频率,而输出频率又直接影响到供电设备的正常运行。
当发电机的输出频率低于设定值时,调节器会增加发电机的负载,从而提高转速,增加输出频率;当发电机的输出频率高于设定值时,调节器会减小发电机的负载,从而降低转速,降低输出频率。
通过不断调节发电机的负载,发电机调节器可以使发电机的输出频率保持在设定值附近。
发电机调节器的核心部件是稳压器和稳速器。
稳压器用于控制发电机的输出电压,稳速器用于控制发电机的转速。
稳压器通常采用电子稳压器或自励稳压器,电子稳压器通过控制励磁电流来调节输出电压,自励稳压器则通过调节励磁电压来实现。
稳速器通常采用机械式稳速器或电子式稳速器,机械式稳速器通过调节发电机的负载来调节转速,电子式稳速器则通过控制发电机的励磁电流来实现。
除了稳压器和稳速器,发电机调节器还包括监测装置和控制装置。
监测装置用于监测发电机的输出电压和频率,通常采用电压表和频率表进行测量。
控制装置用于根据监测结果进行调节,通常采用自动控制系统进行控制。
自动控制系统可以根据设定值和实际值之间的差异来调节稳压器和稳速器,以实现发电机输出电压和频率的稳定。
发电机电压调节器工作原理发电机电压调节器是一种用于调节发电机输出电压的装置。
它的工作原理是通过监测发电机输出电压的变化,并根据设定的目标电压值来控制发电机的励磁电流,从而实现对发电机输出电压的调节。
发电机电压调节器通常由电子元件和控制电路组成。
当发电机输出电压低于设定值时,调节器会增大励磁电流,使发电机输出电压升高;当发电机输出电压高于设定值时,调节器会减小励磁电流,使发电机输出电压降低。
通过不断调节励磁电流,发电机电压调节器能够保持发电机输出电压稳定在设定值附近。
发电机电压调节器的核心是控制电路。
控制电路中包含了一个电压检测器,用于监测发电机输出电压。
电压检测器会将监测到的电压信号传递给比较器,比较器会将电压信号与设定值进行比较,并产生一个误差信号。
误差信号经过放大器放大后,会传递给调节器。
调节器根据误差信号的大小和方向来调节励磁电流。
如果误差信号为正,说明发电机输出电压低于设定值,调节器会增大励磁电流;如果误差信号为负,说明发电机输出电压高于设定值,调节器会减小励磁电流。
通过不断调节励磁电流,发电机电压调节器能够使发电机输出电压稳定在设定值附近。
在实际应用中,发电机电压调节器还需要考虑到发电机的负载变化。
当负载突然增加时,发电机的输出电压会下降,调节器需要及时增大励磁电流来补偿这一下降,以保持发电机输出电压稳定。
相反,当负载突然减少时,发电机的输出电压会上升,调节器需要及时减小励磁电流来避免电压过高。
发电机电压调节器的工作原理简单明了,但在实际应用中需要考虑到许多因素。
例如,调节器需要具备快速响应的能力,以应对负载突变带来的电压波动;调节器还需要具备足够的稳定性和精度,以保证发电机输出电压在设定值附近波动的范围内。
此外,调节器还需要考虑到发电机的运行环境和工作条件,以确保其性能和可靠性。
发电机电压调节器是一种通过不断调节发电机励磁电流来实现对发电机输出电压调节的装置。
它通过监测发电机输出电压的变化,并根据设定的目标电压值来控制励磁电流,从而使发电机输出电压稳定在设定值附近。

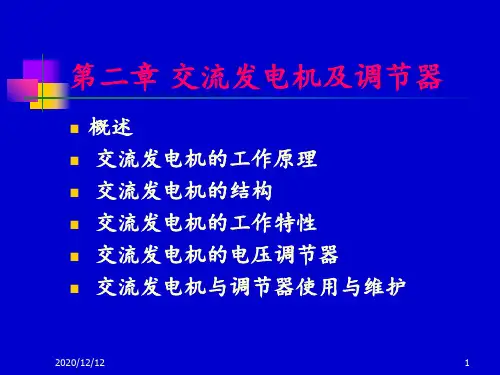

第二章、交流发电机及调节器主要内容☞交流发电机的构造☞交流发电机的工作原理☞交流发电机的工作特性☞交流发电机的调节器☞交流发电机的使用与维护☞发电机与充电系统的测试☞充电系统的常见故障内搭铁外搭铁内搭铁式的交流发电机,其励磁绕组的两端通过电刷分别引至发电机后端盖上的接线柱,分别称为“F”(或“磁场”)和“E”(或“搭铁”)接线柱,即励磁绕组的一端在发电机的外壳上直接搭铁。
外搭铁式的交流发电机,其励磁绕组的两端引至后端盖上的接线柱,分别称为“F1”和“F2”接线柱,且两个接线柱均与发电机的后端盖绝缘,励磁绕组需经调节器搭交流发电机的搭铁形式分为●国产发电机型号汽车交流发电机的型号组成如下:(1)产品代号交流发电机的产品代号有JF、JFZ、JFB和JFW四种,分别表示交流发电机、整体式交流发电机、带泵交流发电机和无刷交流发电机(字母J、F、Z、B和W分别为交、发、整、泵和无字的汉语拼音第一个大写字母)。
(2)电压等级代号和电流等级代号电压、电流等级代号都用一位阿拉伯数字表示,其含义分别见表1-2、表1-3。
(3)设计序号按产品设计先后顺序,由1~2位阿拉伯数字组成。
(4)变型代号交流发电机以调整臂位置作为变型代号。
从驱动端看,Y表示调整臂位于右边;Z表示调整臂位于左边;调整臂在中间时不加标记。
例如:JF152表示交流发电机,其电压等级为12V,电流等级为≥50~59A,第二次设计。
桑塔纳、奥迪100型轿车用JFZ1913Z型交流发电机是电压等级为12V、电流等级为≥90A、第13次设计、调整臂在左边的整体式交流发电机。
一、发电机原理二、整流原理三、励磁方法⏹一、发电原理⏹交流发电机产生交流电的基本原理是电磁感应原理,即利用产生磁场的转子旋转,使穿过定子绕组的磁通量发生变化,在定子绕组内产生感应电动势。
一、发电原理1.发电原理(1)发动机带动发电机内部转子旋转,产生旋转磁场。
(2)磁场外发电机壳体(铁芯)上固定有3组线圈(3相定子绕组),3相绕组彼此相隔120°。
交流发电机及其调节器工作原理
一、交流发电机的发电原理
如图所示是交流发电机的工作原理图:
发电机的三相定子绕组按一定规律分布在发电机的定子槽中,互相差120°电角度。
交流发电机的磁路是:转子爪极的磁力线从转子的N极出发,穿过转子与定子之间很小的
气隙进入定子铁心,最后又经过空气隙回到相邻的S极,并通过磁轭构成了磁回路。转子磁极呈
鸟嘴形,可使定子绕组感应的交流电动势近似于正弦曲线的波形。
当转子旋转时,由于定子绕组与磁力线有相对的切割运动,所以在三相绕组中产生频
率相同,幅值相等,相位互差120°电角度的正弦电动势为eA、eB和eC。
硅整流发电机每相绕组中产生的电动势的有效值与发电机的转速和磁场的磁通量成正比。
二、整流原理和过程
在交流发电机中,整流器是利用硅二极管的单向导电性能进行整流的。
在三相桥式全波整流电路中,三个正二极管的正极引出线分别同三相绕组的首端相连。在某
一瞬间,只有与电位最高的一相绕组相连的正二极管导通。同样,三个负二极管的引出线也同三
相绕组的首端相连。在同一瞬间,只有与电位最低的一相绕组相联的负二极管导通。这样反复循
环、6只二极管轮流导通,在负载两端便得到一个较平稳的脉动的直流电压。
下图为6只二极管组成的三相桥式全波整流电路及产生的电压波形图。
中性点电压一般用来控制各种用途的继电器,如磁场继电器、充电继电器等。

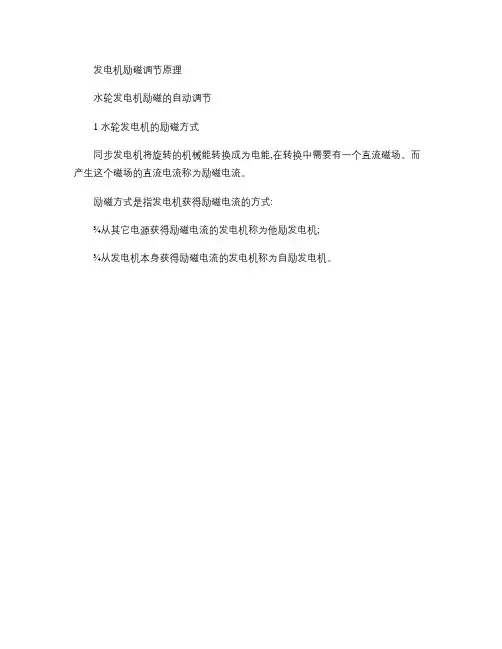

三、交流发电机的励磁方式
交流发电机开始发电时,需由蓄电池供给励磁电流,此时为它励。
当发电机达到蓄电池电压时,即由发电机自己供给励磁电流,也就是由它励转变为自励。
四、不同形式交流发电机的电路连接方式及原理
1、9管交流发电机
9管交流发电机的特点是除了常用的6个二极管外,又增加了3个小功率二极管,专门用来
供给磁场电流,又称为磁场二极管。采用磁场二极管后,可以省去充电指示灯继电器,其线路连
接关系如图所示。
2、8管交流发电机
8管交流发电机除了三相桥式整流电路的6个二极管外,还具有2个中性点二极管,利用中
性点二极管的输出可以提高发电机的输出功率。如图所示。
发电机高速运转时:
1)当中性点电压的瞬时值高于输出电压(14V)时,从中性点输出电流,如图2—11a所示。
其输出电路为:定子绕组→中性点二极管VD7→负载和蓄电池→负极管→定子绕组。
2)当中性点电压瞬时值低于负极电位时,流过中性点二极管VD8的电流如图2—11b所示。
其输出电路为:定子绕组→正极管→B接线柱→负载和蓄电池→中性点二极管VD8→定子绕
组。
当交流发电机输出电流时,中性点的电压含有交流成分,即中性点三次谐波电压,且幅值随
发电机的转速而变化。如图所示。
3、11管交流发电机
11管交流发电机由6个三相桥式整流二极管,3个磁场二极管和2个中性点二极管组成,如
图所示。
11管交流发电机兼有8管与9管交流发电机的特点和作用。
