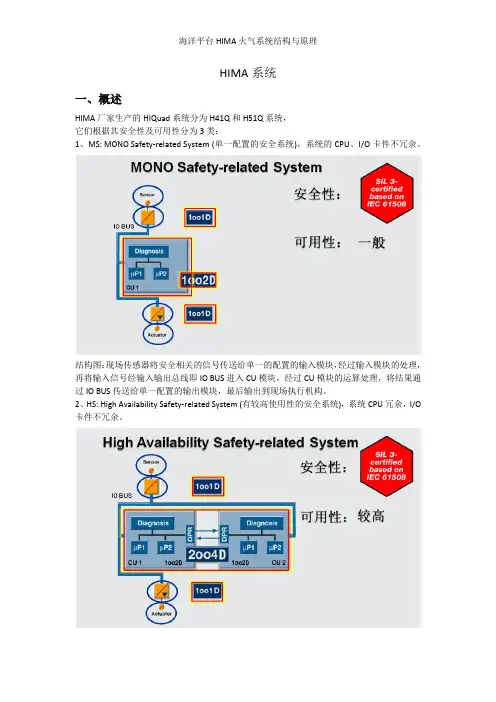

HIMA系统一、概述HIMA厂家生产的HIQuad系统分为H41Q和H51Q系统，它们根据其安全性及可用性分为3类：1、MS: MONO Safety-related System (单一配置的安全系统)，系统的CPU、I/O卡件不冗余。
结构图：现场传感器将安全相关的信号传送给单一的配置的输入模块，经过输入模块的处理，再将输入信号经输入输出总线即IO BUS进入CU模块，经过CU模块的运算处理，将结果通过IO BUS传送给单一配置的输出模块，最后输出到现场执行机构。
2、HS: High Availability Safety-related System (有较高使用性的安全系统)，系统CPU冗余，I/O 卡件不冗余。
结构图：现场传感器将安全相关的信号传送给单一配置的输入模块，经输入模块的处理，再将输入信号通过IO BUS传递给冗余配置的CU模块，经过CU模块的运算处理，将结果通过IO BUS传给单一配置的输出模块，最后输出到现场执行机构。
3、HRS: Highly Recommended Safety-related System (强力建议使用的安全系统)，系统的CPU、I/O卡件全冗余。
结构图：现场的传感器将安全相关的信号传递给冗余配置的输入模块，经输入模块的处理后，将输入信号经各自的IO BUS传递给冗余配置的CU模块，经CU模块处理运算后，通过各自的IO BUS传递给冗余配置的输出模块，最后输出结果并联叠加到现场的执行机构。
其中H41Q最多能带13块I/O卡件，如果做成冗余系统只能做6对冗余，且是左右冗余；H51Q系统主机架最多可带16块子机架，如果做成冗余系统可以实现8对子机架上下冗余。
二、系统硬件介绍平台上使用的HIMA的系统为H51Q-HRS系统，CU及I/O卡件的全冗余大大提高了安全系统的可靠性。
平台上的HIMA H51Q-HRS系统包含一个电源分配单元，一个主机架和八个子机架，其中八个子机架两两冗余。

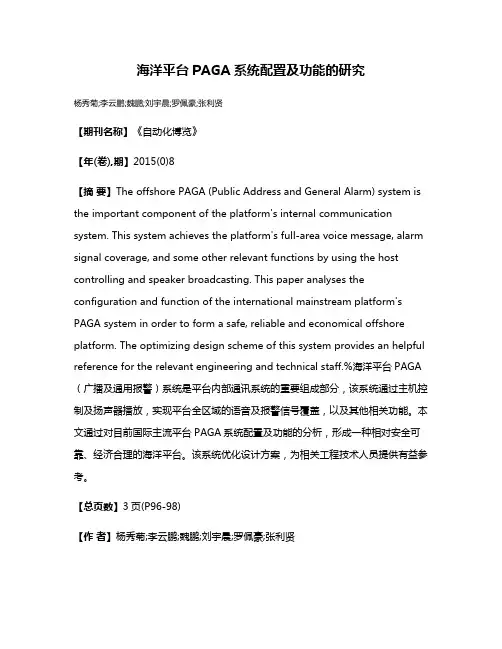

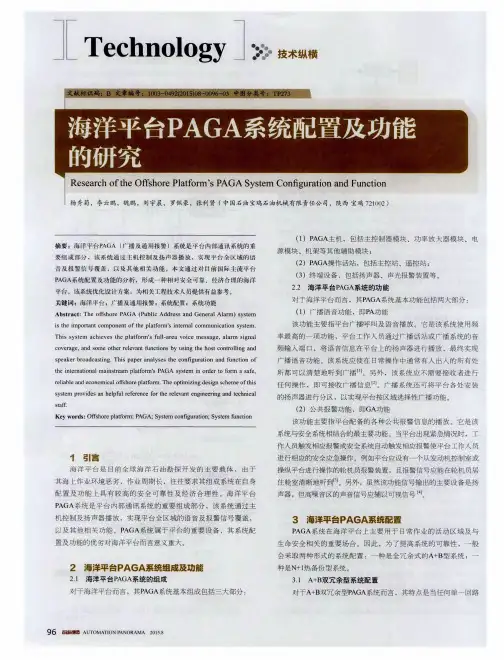

海洋平台PAGA系统配置及功能的研究杨秀菊;李云鹏;魏鹏;刘宇晨;罗佩豪;张利贤【期刊名称】《自动化博览》【年(卷),期】2015(0)8【摘要】The offshore PAGA (Public Address and General Alarm) system is the important component of the platform's internal communication system. This system achieves the platform's full-area voice message, alarm signal coverage, and some other relevant functions by using the host controlling and speaker broadcasting. This paper analyses the configuration and function of the international mainstream platform's PAGA system in order to form a safe, reliable and economical offshore platform. The optimizing design scheme of this system provides an helpful reference for the relevant engineering and technical staff.%海洋平台PAGA （广播及通用报警）系统是平台内部通讯系统的重要组成部分，该系统通过主机控制及扬声器播放，实现平台全区域的语音及报警信号覆盖，以及其他相关功能。
