海洋平台简介培训资料

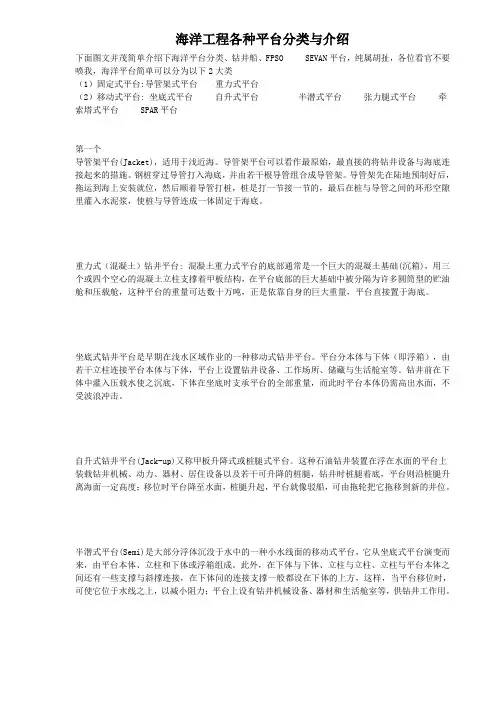

海洋工程各种平台分类与介绍下面图文并茂简单介绍下海洋平台分类、钻井船、FPSO SEVAN平台，纯属胡扯，各位看官不要喷我，海洋平台简单可以分为以下2大类（1）固定式平台:导管架式平台重力式平台（2）移动式平台: 坐底式平台自升式平台半潜式平台张力腿式平台牵索塔式平台SPAR平台第一个导管架平台(Jacket)，适用于浅近海。

导管架平台可以看作最原始，最直接的将钻井设备与海底连接起来的措施。

钢桩穿过导管打入海底，并由若干根导管组合成导管架。

导管架先在陆地预制好后，拖运到海上安装就位，然后顺着导管打桩，桩是打一节接一节的，最后在桩与导管之间的环形空隙里灌入水泥浆，使桩与导管连成一体固定于海底。

重力式（混凝土）钻井平台: 混凝土重力式平台的底部通常是一个巨大的混凝土基础(沉箱)，用三个或四个空心的混凝土立柱支撑着甲板结构，在平台底部的巨大基础中被分隔为许多圆筒型的贮油舱和压载舱，这种平台的重量可达数十万吨，正是依靠自身的巨大重量，平台直接置于海底。

坐底式钻井平台是早期在浅水区域作业的一种移动式钻井平台。

平台分本体与下体（即浮箱），由若干立柱连接平台本体与下体，平台上设置钻井设备、工作场所、储藏与生活舱室等。

钻井前在下体中灌入压载水使之沉底，下体在坐底时支承平台的全部重量，而此时平台本体仍需高出水面，不受波浪冲击。

自升式钻井平台(Jack-up)又称甲板升降式或桩腿式平台。

这种石油钻井装置在浮在水面的平台上装载钻井机械、动力、器材、居住设备以及若干可升降的桩腿，钻井时桩腿着底，平台则沿桩腿升离海面一定高度；移位时平台降至水面，桩腿升起，平台就像驳船，可由拖轮把它拖移到新的井位。

半潜式平台(Semi)是大部分浮体沉没于水中的一种小水线面的移动式平台，它从坐底式平台演变而来，由平台本体、立柱和下体或浮箱组成。

此外，在下体与下体、立柱与立柱、立柱与平台本体之间还有一些支撑与斜撑连接，在下体问的连接支撑一般都设在下体的上方，这样，当平台移位时，可使它位于水线之上，以减小阻力；平台上设有钻井机械设备、器材和生活舱室等，供钻井工作用。

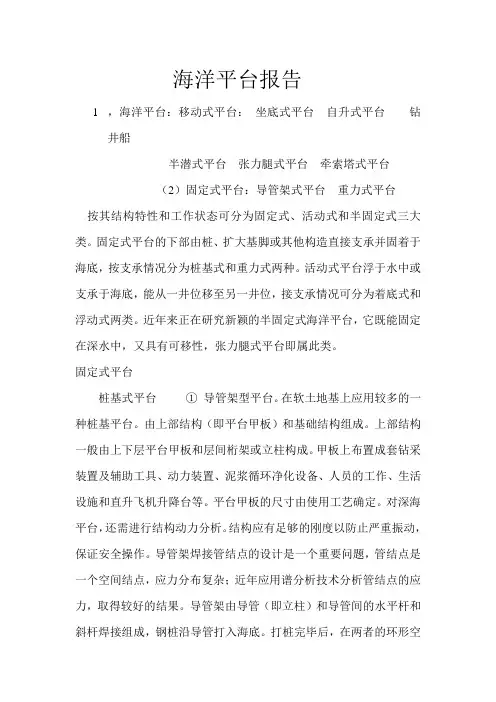

海洋平台报告1，海洋平台：移动式平台：坐底式平台自升式平台钻井船半潜式平台张力腿式平台牵索塔式平台（2）固定式平台：导管架式平台重力式平台按其结构特性和工作状态可分为固定式、活动式和半固定式三大类。

固定式平台的下部由桩、扩大基脚或其他构造直接支承并固着于海底，按支承情况分为桩基式和重力式两种。

活动式平台浮于水中或支承于海底，能从一井位移至另一井位，接支承情况可分为着底式和浮动式两类。

近年来正在研究新颖的半固定式海洋平台，它既能固定在深水中，又具有可移性，张力腿式平台即属此类。

固定式平台桩基式平台①导管架型平台。

在软土地基上应用较多的一种桩基平台。

由上部结构（即平台甲板）和基础结构组成。

上部结构一般由上下层平台甲板和层间桁架或立柱构成。

甲板上布置成套钻采装置及辅助工具、动力装置、泥浆循环净化设备、人员的工作、生活设施和直升飞机升降台等。

平台甲板的尺寸由使用工艺确定。

对深海平台，还需进行结构动力分析。

结构应有足够的刚度以防止严重振动，保证安全操作。

导管架焊接管结点的设计是一个重要问题，管结点是一个空间结点，应力分布复杂；近年应用谱分析技术分析管结点的应力，取得较好的结果。

导管架由导管（即立柱）和导管间的水平杆和斜杆焊接组成，钢桩沿导管打入海底。

打桩完毕后，在两者的环形空隙内用水泥浆等胶结材料固结，使桩与导管架形成一个整体，以承受巨大的竖向和水平荷载。

②塔架型平台。

另一种适于软土地基的桩基平台。

由腿柱（通常直径达6米）、水平杆和斜杆及大梁(圆形或箱形)组成。

为减小挡水面积，桩均设置在腿柱内,排成圆形，桩顶与腿柱焊接，空隙内灌入水泥浆，以防止薄壁腿柱发生局部压屈，并使桩固定在腿柱下端。

施工时将塔架侧放并拖运就位,注入压舱水，使塔架直立,然后打桩，最后安装平台甲板。

在自然条件恶劣的深水区，目前多采用导管架和塔架的组合方式。

重力式平台①钢筋混凝土重力式平台。

依靠自身重量维持稳定的固定式海洋平台。

主要由上部结构、腿柱和基础三部分组成。

2023《海洋平台设计》课件contents •海洋平台设计概述•海洋平台的设计与建造•海洋平台的类型与结构•海洋平台的上部结构与设备•海洋平台的性能与安全•海洋平台的未来发展与挑战目录01海洋平台设计概述海洋平台是固定在海洋中的结构物，用于支撑和承载海上设施和海上作业，如海上石油钻井平台、海洋观测平台等。

海洋平台定义海洋平台具有结构复杂、设计难度大、建造技术要求高、使用环境恶劣等特点，需要具备较高的安全性、可靠性、耐久性和经济性。

海洋平台特点海洋平台定义与特点海洋平台的应用范围用于支撑和固定海上石油钻井平台、采油平台等设施。

海上石油工业海洋工程海洋资源开发科研与观测用于海上风电、潮汐能、海洋能等新能源设施的开发和建设。

用于海底矿产资源开发、海洋渔业等。

用于海洋科学研究、海洋观测和监测等。

早期的海洋平台多为木结构，由于材料强度和可靠性不足，使用寿命较短。

海洋平台的历史与发展早期海洋平台随着技术的发展，现代海洋平台多采用钢结构或混凝土结构，提高了平台的强度和耐久性。

现代海洋平台未来海洋平台将更加注重环保、节能和智能化，采用新能源和新技术，提高平台的自适应能力和自动化水平。

未来海洋平台02海洋平台的设计与建造详细设计对概念设计进行深化和完善，考虑结构分析、设备选型、材料选用、制造工艺等方面的细节问题，形成详细的平台设计方案。

概念设计根据项目需求和工程条件，进行概念设计方案制定，包括平台类型选择、结构形式和尺寸确定等。

辅助设计利用计算机辅助设计软件进行建模、分析和优化，提高设计质量和效率。

海洋平台的设计根据平台设计方案，制作各种预制构件，包括钢构、桩基、导管架等。

预制构件制作海上安装调试与验收将预制好的构件运到海上，按照设计方案进行安装和连接，形成完整的海洋平台。

对已建好的海洋平台进行调试和验收，确保平台性能和质量达到预期要求。

03海洋平台的建造0201改造升级对现有平台进行改造升级，提高平台性能和安全性，满足新的工程需求。

第一章船舶与海洋平台类型及结构的一般常识第一节船舶与海洋平台类型1、船舶分类⑴船舶按用途分类：民用船舶、军用船舶其中民用船舶可分为：①运输船：客船、客货船、杂货船、散货船、集装箱船、油船液化气船、滚装船、化学品船、冷藏船、渡船等；②工程船: 挖泥船、起重船、救捞船、打桩船、浮船坞、钻井船、海洋开发船、钻井平台等；③渔业船：网渔船、钓鱼船、渔业加工船、捕鲸船等；④港务船：拖船、引航船、消防船、交通船、供应船等；⑤海洋调查船：海洋调查船、深潜器等；⑥其它：农用船、供电船、游艇、环境保护船等；军用船舶可分为：战斗舰艇：水面战斗舰艇：航空母舰、巡洋舰、驱逐舰、护卫舰、鱼雷艇、导弹艇、登陆舰、布雷艇等；水下战斗舰艇：攻击型潜艇、弹道导弹潜艇等；辅助舰艇：供应舰、补给舰、训练舰、侦查舰等；⑵按造船材料分类：木船、水泥船、钢船、铝合金船、玻璃钢船、橡皮船等；⑶按航行状态分类：排水型船、潜艇、滑行艇、水翼艇和气垫船。

⑷按航行区域分类：海船（沿海、近海、极地）、内河船。

⑸按推进动力分类：风帆船、蒸汽机船、内燃机船、燃气轮机船和核动力船。

⑹按推进器分类：明轮船、螺旋桨船、喷水推进器船、空气螺旋桨推进船、风帆助航船；2、杂货船特点：杂货船是干货船的一种,用来载运包装、袋装、桶装和箱的货物。

国际上杂货船的载货量通常在10000t～20000t。

杂货船一般都有两层或两层以上甲板，4～6个货舱，为了缩短装卸时间，杂货船甲板上的货舱口特别大，并配备如吊货杆、起重绞车或回转式起重机等起货设备。

3、散货船（指专门运输各种谷物、矿砂、煤炭等大宗散装货物的干货船）特点：1. 散货船是专门用来运送煤炭、矿砂、谷物、化肥和水泥等散装货物的船舶；2. 单甲板、双层底，货舱口大，装卸速度快；3. 内底边板上倾与舷侧下部构成底边舱，舱顶设顶边舱，可以限制货物在航行时向两边移动，提高船舶的稳性。

散货船有：超大型20万t以上，主要运矿砂；13万t～17万t的好望角型；6.4万t～7.3万t的巴拿马型; 4万t～4.8万t的灵便型; 2.7万t～3.4万t的大湖型。

海洋平台简介1: 海洋平台的类型：（1）移动式平台：坐底式平台自升式平台钻井船半潜式平台张海洋平台：力腿式平台牵索塔式平台（2）固定式平台：导管架式平台重力式平台固定平台又可以分为桩式海上固定平台、重力式海上固定平台、自升式海上固定平台导管架型平台：在软土地基上应用较多的一种桩基平台。

由上部结构（即平台甲板）和基础结构组成。

上部结构一般由上下层平台甲板和层间桁架或立柱构成。

甲板上布置成套钻采装置及辅助工具、动力装置、泥浆循环净化设备、人员的工作、生活设施和直升飞机升降台等。

平台甲板的尺寸由使用工艺确定。

基础结构（即下部结构）包括导管架和桩。

桩支承全部荷载并固定平台位置。

桩数、长度和桩径由海底地质条件及荷载决定。

导管架立柱的直径取决于桩径，其水平支撑的层数根据立柱长细比的要求而定。

在冰块飘流的海区，应尽量在水线区域（潮差段）减少或不设支撑，以免冰块堆积。

对深海平台，还需进行结构动力分析。

结构应有足够的刚度以防止严重振动，保证安全操作。

并应考虑防腐蚀及防海生物附着等问题。

导管架焊接管结点的设计是一个重要问题，有些平台的失事，常由于管结点的破坏而引起。

管结点是一个空间结点，应力分布复杂；近年应用谱分析技术分析管结点的应力，取得较好的结果。

混凝土重力式平台的底部通常是一个巨大的混凝土基础（沉箱），用三个或四个空心的混凝土立柱支撑着甲板结构，在平台底部的巨大基础中被分隔为许多圆筒型的贮油舱和压载舱，这种平台的重量可达数十万吨，正是依靠自身的巨大重量，平台直接置于海底。

现在已有大约20座混凝土重力式平台用于北海钻井船是浮船式钻井平台，它通常是在机动船或驳船上布置钻井设备。

平台是靠锚泊或动力定位系统定位。

按其推进能力，分为自航式、非自航式；按船型分，有端部钻井、舷侧钻井、船中钻井和双体船钻井；按定位分，有一般锚泊式、中央转盘锚泊式和动力定位式。

浮船式钻井装置船身浮于海面，易受波浪影口向，但是它可以用现有的船只进行改装，因而能以最快的速度投入使用。
