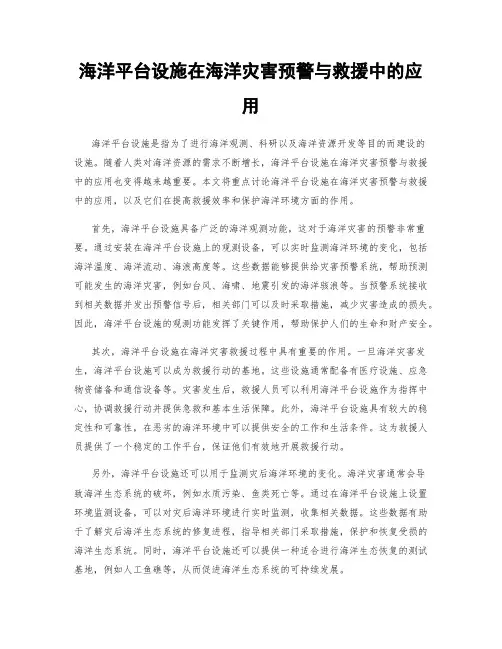

海洋平台设施在海洋灾害预警与救援中的应用海洋平台设施是指为了进行海洋观测、科研以及海洋资源开发等目的而建设的设施。
随着人类对海洋资源的需求不断增长，海洋平台设施在海洋灾害预警与救援中的应用也变得越来越重要。
本文将重点讨论海洋平台设施在海洋灾害预警与救援中的应用，以及它们在提高救援效率和保护海洋环境方面的作用。
首先，海洋平台设施具备广泛的海洋观测功能，这对于海洋灾害的预警非常重要。
通过安装在海洋平台设施上的观测设备，可以实时监测海洋环境的变化，包括海洋温度、海洋流动、海浪高度等。
这些数据能够提供给灾害预警系统，帮助预测可能发生的海洋灾害，例如台风、海啸、地震引发的海洋骇浪等。
当预警系统接收到相关数据并发出预警信号后，相关部门可以及时采取措施，减少灾害造成的损失。
因此，海洋平台设施的观测功能发挥了关键作用，帮助保护人们的生命和财产安全。
其次，海洋平台设施在海洋灾害救援过程中具有重要的作用。
一旦海洋灾害发生，海洋平台设施可以成为救援行动的基地。
这些设施通常配备有医疗设施、应急物资储备和通信设备等。
灾害发生后，救援人员可以利用海洋平台设施作为指挥中心，协调救援行动并提供急救和基本生活保障。
此外，海洋平台设施具有较大的稳定性和可靠性，在恶劣的海洋环境中可以提供安全的工作和生活条件。
这为救援人员提供了一个稳定的工作平台，保证他们有效地开展救援行动。
另外，海洋平台设施还可以用于监测灾后海洋环境的变化。
海洋灾害通常会导致海洋生态系统的破坏，例如水质污染、鱼类死亡等。
通过在海洋平台设施上设置环境监测设备，可以对灾后海洋环境进行实时监测，收集相关数据。
这些数据有助于了解灾后海洋生态系统的修复进程，指导相关部门采取措施，保护和恢复受损的海洋生态系统。
同时，海洋平台设施还可以提供一种适合进行海洋生态恢复的测试基地，例如人工鱼礁等，从而促进海洋生态系统的可持续发展。
此外，海洋平台设施还可以用于开展海洋灾害预测和模拟研究。
海洋平台PAGA系统配置及功能概述摘要海洋石油平台对生产安全有着严格的要求规范，其中PAGA系统是平台必不可少的内部通信系统，该系统主要通过核心主机进行控制，通过自动或手动等不同类型、方式触发主机对应的控制单元，通过扬声器、警示灯发出各类语音及声光信息，实现整个平台的全区域立体化的语音播放及全方位报警信号覆盖，保障了海上平台生产安全有序进行。
本文通过对海洋平台PAGA系統前的历史背景进行分析，总结出该系统出现的原因以及历史必然性。
同时对该系统存在的问题进行分析探讨，进一步优化设计方案，不断提高该系统的整体性能，为相关工程技术人员提供一些有益的实质性参考，以供大家共同学习借鉴，共同学习进步。
关键词海洋平台PAGA；系统配置；历史背景前言PAGA（PublicAddressandGeneralAlarm广播及通用报警）系统是海洋石油平台建造必备的通信系统，为平台生产安全提供有效的内部通讯保障。
随着相关行业的技术发展，以及应用问题及经验的积累，海洋石油平台的建造使用对该系统的应用有了更高的要求。
1 海洋平台PAGA产生的历史背景随着海洋石油平台建设和使用经验的积累，传统设计中的单主机PAGA系统中的不足之处也逐渐暴露出来。
在整个石油开采行业对生产安全更加重视的背景下，整个行业深刻地认识到海上平台PAGA系统对于海上石油开采的重要意义，从而对该系统的应用研发工作稳步向前推进[1]。
2 海洋石油平台PAGA的有关介绍目前国际主流平台PAGA系统是一种数字控制型公共广播与报警系统。
在发生各类型紧急状况时，报警人员以手动或自动方式发布紧急通告通知各岗位人员安全撤离。
同时也应用于一般性日常工作与生活广播、娱乐广播。
为海上的石油开采提供了极其重要的技术安全保障，形成一种安全防护体系。
随着海洋石油平台建设及使用经验积累，石油平台PAGA系统有着自身典型的功能使用特点。
2.1 系统主要组成（1）广播主机机架、电源、用于与功率放大器连接的线路板，内置功率放大器、当常用的功放有故障时、会自动地切换到无故障的功放上工作、语音系统接口、火灾告警输入输出接口、娱乐音源接口、时间控制器、配备四色报警灯继电器、并提供足够的接口（2）遥控单元遥控单元配有麦克风、可进行紧急广播、手动报警等功能。
2023《海洋平台设计》课件contents •海洋平台设计概述•海洋平台的设计与建造•海洋平台的类型与结构•海洋平台的上部结构与设备•海洋平台的性能与安全•海洋平台的未来发展与挑战目录01海洋平台设计概述海洋平台是固定在海洋中的结构物，用于支撑和承载海上设施和海上作业，如海上石油钻井平台、海洋观测平台等。
海洋平台定义海洋平台具有结构复杂、设计难度大、建造技术要求高、使用环境恶劣等特点，需要具备较高的安全性、可靠性、耐久性和经济性。
海洋平台特点海洋平台定义与特点海洋平台的应用范围用于支撑和固定海上石油钻井平台、采油平台等设施。
海上石油工业海洋工程海洋资源开发科研与观测用于海上风电、潮汐能、海洋能等新能源设施的开发和建设。
用于海底矿产资源开发、海洋渔业等。
用于海洋科学研究、海洋观测和监测等。
早期的海洋平台多为木结构，由于材料强度和可靠性不足，使用寿命较短。
海洋平台的历史与发展早期海洋平台随着技术的发展，现代海洋平台多采用钢结构或混凝土结构，提高了平台的强度和耐久性。
现代海洋平台未来海洋平台将更加注重环保、节能和智能化，采用新能源和新技术，提高平台的自适应能力和自动化水平。
未来海洋平台02海洋平台的设计与建造详细设计对概念设计进行深化和完善，考虑结构分析、设备选型、材料选用、制造工艺等方面的细节问题，形成详细的平台设计方案。
概念设计根据项目需求和工程条件，进行概念设计方案制定，包括平台类型选择、结构形式和尺寸确定等。
辅助设计利用计算机辅助设计软件进行建模、分析和优化，提高设计质量和效率。
海洋平台的设计根据平台设计方案，制作各种预制构件，包括钢构、桩基、导管架等。
预制构件制作海上安装调试与验收将预制好的构件运到海上，按照设计方案进行安装和连接，形成完整的海洋平台。
对已建好的海洋平台进行调试和验收，确保平台性能和质量达到预期要求。
03海洋平台的建造0201改造升级对现有平台进行改造升级，提高平台性能和安全性，满足新的工程需求。
海洋平台PAGA系统配置及功能概述
作者：钱树慧
来源：《科学与信息化》2018年第22期
摘要海洋石油平台对生产安全有着严格的要求规范，其中PAGA系统是平台必不可少的内部通信系统，该系统主要通过核心主机进行控制，通过自动或手动等不同类型、方式触发主机对应的控制单元，通过扬声器、警示灯发出各类语音及声光信息，实现整个平台的全区域立体化的语音播放及全方位报警信号覆盖，保障了海上平台生产安全有序进行。
本文通过对海洋平台PAGA系统前的历史背景进行分析，总结出该系统出现的原因以及历史必然性。
同时对该系统存在的问题进行分析探讨，进一步优化设计方案，不断提高该系统的整体性能，为相关工程技术人员提供一些有益的实质性参考，以供大家共同学习借鉴，共同学习进步。
关键词海洋平台PAGA；系统配置；历史背景
前言
PAGA（PublicAddressandGeneralAlarm广播及通用报警）系统是海洋石油平台建造必备的通信系统，为平台生产安全提供有效的内部通讯保障。
随着相关行业的技术发展，以及应用问题及经验的积累，海洋石油平台的建造使用对该系统的应用有了更高的要求。
1 海洋平台PAGA产生的历史背景
随着海洋石油平台建设和使用经验的积累，传统设计中的单主机PAGA系统中的不足之处也逐渐暴露出来。
在整个石油开采行业对生产安全更加重视的背景下，整个行业深刻地认识到海上平台PAGA系统对于海上石油开采的重要意义，从而对该系统的应用研发工作稳步向前推进[1]。
2 海洋石油平台PAGA的有关介绍
目前国际主流平台PAGA系统是一种数字控制型公共广播与报警系统。
在发生各类型紧急状况时，报警人员以手动或自动方式发布紧急通告通知各岗位人员安全撤离。
同时也应用于一般性日常工作与生活广播、娱乐广播。
为海上的石油开采提供了极其重要的技术安全保障，形成一种安全防护体系。
随着海洋石油平台建设及使用经验积累，石油平台PAGA系统有着自身典型的功能使用特点。
2.1 系统主要组成
（1）广播主机
机架、电源、用于与功率放大器连接的线路板，内置功率放大器、当常用的功放有故障时、会自动地切换到无故障的功放上工作、语音系统接口、火灾告警输入输出接口、娱乐音源接口、时间控制器、配备四色报警灯继电器、并提供足够的接口
（2）遥控单元
遥控单元配有麦克风、可进行紧急广播、手动报警等功能。
遥控单元可被定义为最高优先权。
（3）扬声器音量控制器
用于控制室内扬声器的音量[2]。
2.2 系统主要功能
①可分区广播（例如生活楼、生产组块、全区）。
②扬声器输出可分区（根据用户的需要划分）；③4种报警功能（开路报警），报警音可以根据现场自行设定；④定时（用户可自行设定时间）广播，叫醒功能；⑤娱乐播放功能，用户可自行设定时间；⑥收音机播放功能，用户可自行设定时间；⑦音量控制器可以实现关断功能（音量控制器上有一档为关断挡。
在系统有报警和做应急广播时，强制音量控制器接到音量最大的位置）；⑧功率放大器热备份（配备热备份功放，系统具有自检测和自动切换功能，当检测到某台功放有故障，热备份功放自动切换到有故障的功放上。
）；⑨广播优先级别可设定（根据用户的要求，可以对每一遥控单元和广播类型进行优先级别的设定）；⑩告警按钮有防误报警措施（在报警和应急广播按钮处有一防误按的盖板）⑪主机能够显示状态信息，报警信息；⑫系统中央处理单元及功率放大器故障显示；⑬室外遥控单元的防爆和防护等级满足设备列表的技术要求。
3 单系统主要存在的不足
对于单系统架构PAGA存在诸多不足，在某些紧急情况下，将导致系统的操作失灵，给平台安全生产带来隐患。
根据多年国内外海洋石油平台生产遇险统计，单系统架构的PAGA 系统曾经发生过遇险期间未发出广播报警，或者存在类似警报无法准确有效发出的风险。
因此，有必要修改相关设计规范标准，在海洋石油平台采用PAGA双系统功能配置，提高系统安全性和可靠性[3]。
4 双系统介绍
4.1 PAGA双系统示意图
4.1 双系统特点
广播报警双系统也被称作A+B双主机系统，它是由两套独立且主要功能一致的A系统和B系统组成，在一些恶劣环境下，A+B系统具有非常高的可靠性和安全性，能够及时报警，并提供紧急广播，指挥撤离人员。
A+B双系统具有如下特性：双重系统连接，在其中某一系统无法正常工作时，仍能发挥所有操作功能；重要设备故障警报后可以自动切换至备用系统设备；简易的维修操作及各式的故障检测；可与FGS（火灾和气体警报及控制系统）和ESD（紧急关停系统）系统双重备份连接；双主机系统之间可相互传送语音、报警、故障等信息；具备单机故障时安全操作特性；各种特定的警报音设计可符合各类型用户需求；提供完善的动态系统侦测，自动执行系统放大器及扬声器回路的状态检测；与PABX连接；语音讯息的储存和回放；双系统同时运作，相互间切换不依赖另一方；A系统与B系统安装在不同区域位置，避免单一设备间区域出现的火灾等紧急情况时而导致的PAGA系统失效；A系统与B系统负载线路连接路径不同；共同监测及显示系统故障。
双系统具有的以上特征，使PAGA系统具有很高的可靠性、安全性和连续性；能最大限度地满足平台安全生产的日常工作需要，保证紧急情况下的报警广播和逃生应急指挥[4]。
5 结束语
随着海上石油平台PAGA系统的应用升级，海上石油开采的安全指数也会随之提高。
因此在使用过程中需要积累、总结相关应用经验，结合信息技术等相关行业的快速的发展，不断提升PAGA系统的应用潜能，发挥其优越性，为海上石油的开采工作保驾护航。
参考文献
[1] IMO 2001.海上移动钻井平台构造与设备规划[S].北京：中国标准出版社，2001.
[2] CCS-2 2006.钢制海船入级规范[S].北京：中国标准出版社，2006.
[3] IMO 2005.国际海上移动平台入级规范[S].北京：中国标准出版社，2005.
[4] 李云鹏，杜渊，杨秀菊，等.自升式钻井平台DCS集成配置的研究[J]自动化博览，2014，（9）：92-94.。
