高压开关柜的电气回路

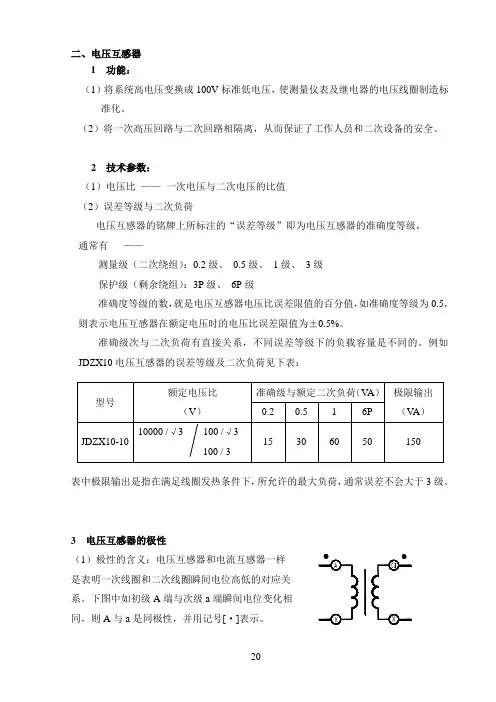

二、电压互感器1 功能：（1）将系统高电压变换成100V标准低电压，使测量仪表及继电器的电压线圈制造标准化。

（2）将一次高压回路与二次回路相隔离，从而保证了工作人员和二次设备的安全。

2 技术参数：（1）电压比——一次电压与二次电压的比值（2）误差等级与二次负荷电压互感器的铭牌上所标注的“误差等级”即为电压互感器的准确度等级，通常有——测量级（二次绕组）：0.2级、0.5级、1级、3级保护级（剩余绕组）：3P级、6P级准确度等级的数，就是电压互感器电压比误差限值的百分值，如准确度等级为0.5，则表示电压互感器在额定电压时的电压比误差限值为±0.5%。

准确级次与二次负荷有直接关系，不同误差等级下的负载容量是不同的。

例如JDZX10电压互感器的误差等级及二次负荷见下表：一次侧分别接高压侧A、B、C三相。

可供测量三相线电压，或电压继电器，不能测量相对地电压。

接线简单，可节省一台电压互感器。

序磁通不能在铁心内形成闭合磁路，只能通过空气或油形成磁阻很大的闭合磁路，导致零序电流增加很多，使互感器的线圈发热而烧毁。

所以普通三相三铁心柱式的电压互感器不能用来作绝缘监察用。

作为绝缘监察只能采用三相五柱式的电压互感器，或三台单相电压互感器作Y0y O连接。

5 电压互感器安装和接线时注意的问题（1）针对不同级别的电压互感器，其一次侧的接线，无论对地和相间，其安全距离要符合国标的规定。

（2）安装位置要便于接线检修。

由于各种型号电压互感器的结构不同，同时受到安装位置，电源方向的限止，安装在实际应用中，电压互感器的接线方式里，通常有三种接地点：一次绕组中性点接地；二次绕组的一点接地；互感器铁心接地。

虽然形式上都是接地，但作用却不尽相同。

（1）一次侧接地当电压互感器按V-V方式连接时，显然一次侧是不允许接地的。

因为任何一端接地，都会造成系统一相接地故障。

但当电压互感器由三只单相电压互感器组成星形时，或三相五柱式电压互感器，其一次侧中性点必须接地，其目的是使中性点电位强制为零，当系统发生单相接地故障时，会有零序电流出现，使零序电流引成通路。

（完整版）⾼压开关柜电⽓设计第1章绪论1.1概述称套配电装置⼜叫成套配电柜，也是以开关为主的成套电器，故也俗称开关柜。

它⽤于配电系统，作为接受与分配电能之⽤。

据电压⾼低，它可分为⾼压开关柜和低压开关柜两⼤类：按装置地点的不同，⼜分户外式与户内式（ 10 kv 及以下的多采⽤户内式）；按开关电器是否可以移动，⼜可分为固定式和⼿车式。

可见，⾼压开关柜是成套配电设备的⼀种，是有由制造⼚成套供应的⾼压配电装置。

在这种封闭或半封闭的柜中可装设各种⾼压电器、测量仪表、保护电器和控制开关等等。

通常⼀个柜就构成⼀个单元回路（必要时也可⽤两个柜），所以⼀个柜也就成为⼀个间隔。

使⽤时可按设计的主回路⽅案，选⽤适合各种电路间隔的开关柜，然后使可组成整个⾼压配电装置。

也具有占地少、安装使⽤及维护检修⽅便，适于⼤量⽣产等特点，故应⽤很⼴泛。

⾼压开关柜种类较多，分类⽅法亦有多种：按断路器的安装⽅式可分为固定式和⼿车式两⼤类；按柜体结构型式可分为开启式与封闭式两种；还可分为⼀般环境和特殊环境⽤（后者包括矿⽤、化⼯⽤、⾼海拔地区⽤等）。

按电⼒⾏业标准DL/T404-1997的定义，⾼压开关柜（high-voltage switchgear panel）是指由⾼压断路器、负荷开关、接触器、⾼压熔断器、隔离开关、接地开关、互感器及站⽤电变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和⽀持件等组成的成套配电装置。

这种装置的内部空间以空⽓或复合绝缘材料作为介质，⽤作接受和分配电⽹的三相电能。

1.2⾼压开关柜的类型⾼压开关柜是3-35kV交流⾦属封闭开关设备的俗称，它是3-35kV电⽹中最⼤⾯积是配电设备。

由于国内外市场需求的⽇益多样化和国外代以先进技术的不断引进，20世纪80年来。

国内电器制造⾏业推出了⼏⼗种型号的⾼压开关柜产品，打破了⾼压开关柜过去⼏⼗年⼀直以少油断路器为主开关的GG-1和有限的⼏种⼿车式开关柜的落后局⾯。

10kV开关柜专题--10kV出线柜二次接线的分析本章主要针对常用的GZS1开关柜、XGN开关柜，对开关柜二次接线进行分析。

1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。

其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。

开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。

图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。

插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。

为了搞明白二次回路，我们需要对操作过程进行一定的了解。

高压开关柜有哪些二次回路-怎样读二次回路接线图高压开关柜有哪些二次回路?怎样读二次回路接线图一、高压开关柜有哪些二次回路高压开关柜一般是用于对高压电动机起监视、控制、测量以及继电保护作用的电气柜。

从我厂高压电动机继电保护、测量及表计配置情况来看，开关柜包含有测量及表计的交流电流回路、电流速断及过负荷保护的交流电流回路、接地故障检测回路、连锁跳高压电机回路、测量及表计的交流电压回路、低电压保护回路、控制小母线合闸回路(连锁、开关柜按钮、控制)、控制小母线跳闸回路(控制、开关柜按钮、事故按钮、低电压、连锁、保护)、绿灯回路、红灯回路、速断回路、连锁继电器回路、事故音响回路、合闸线圈回路等。

二、怎样读二次回路接线图二次回路接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

凡表示动作原理的二次接线图统称为原理图。

由于元件的表示方法不同，原理图包括:(1)归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。

(2)展开式原理图，就是将各元件分解为若干部分，例如:上述电流继电器便分成线圈和触点两部分。

它们在图中并不位于一起，而是分散在有关回路中。

根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。

安装图包括屏面布置图和屏后接线图。

屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。

而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。

二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。

如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。

习惯上常把归总式原理图简称为原理图。

归总式原理图，由于元件为总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。

高压开关柜基本知识1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。

4.母排位置相序对应关系：表1-1相别漆色母线安装相互位置垂直水平引下线A相黄上远左B相绿中中中C相红下近右5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。

表1-2防护等级简称定义IP1X 防止直径大于50mm的物体1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件IP2X 防止直径大于12.5mm的物体1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件IP3X 防止直径大于2.5mm的物体1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防尘1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘密1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。

一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。

10KV开‎关柜二次接‎线图解1、综述10kV开关柜的主要部分‎包括：真空断路器‎、电流互感器‎、就地安装的‎微机保护装‎置、操作回路附‎件（把手、指示灯、压板等等）、各种位置辅‎助开关。

其中，断路器与电‎流互感器安‎装在开关柜内部，微机保护、附件、电度表安装‎在继电器室‎（沿用以前的‎叫法，其实已经没‎有继电器了‎）的面板上，端子排与各‎种电源空气‎开关安装在‎继电器室内‎部，端子排通过‎控制电缆或‎专用插座与‎断路器机构‎连接。

理解开关柜‎的二次接线‎，我们需要找‎到两份图纸‎：综自厂家提‎供的保护原‎理图、接线图；开关柜厂家提供的‎二次原理图‎、配线图、端子排图、断路器机构‎原理图。

济南亿丰机‎械制造有限‎公司生产供‎应铜铝母线‎排冲孔剪切‎机折平弯机‎折立弯机压‎花机压平机‎电话053‎1-87352‎188综自厂的图‎纸是开关柜厂家的设计‎原始依据，也是我们审‎核开关柜厂‎家图纸的依‎据。

开关厂的原理图‎一般都是根‎据综自厂的‎原理图修改‎的，再示意性的‎画出电流、电压、信号量的输‎入，控制量的输‎出。

2、10kV电‎缆出线中置‎柜的二次接‎线KYN28‎A（GZS1）中置柜是城‎区变电站使‎用最多的1‎0kV开关‎柜型式，从正面看，它明显分成‎三部分，最上面是继‎电器室，中间是断路器室，下面是空室‎（什么也没有‎），母线等高压设备‎安装在背面‎的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室‎继电器室的‎面板上，安装有微机‎保护装置、操作把手、保护出口压‎板、指示灯（合位红灯、分位绿灯、储能完成黄‎灯）；继电器室内‎，安装有端子‎排、微机保护控‎制回路直流‎电源开关、微机保护工‎作直流电源‎、储能电机工‎作电源开关（直流或交流‎）。

图8-1-1是早期开关柜的图片，继电器室就‎是安装电流‎表和指示灯‎的位置。

2.2断路器室‎10kV中‎置柜最常用‎的断路器是‎V S1真空‎断路器，断路器机构内的接‎线通过专用‎插座与继电‎器室的端子‎排联接。

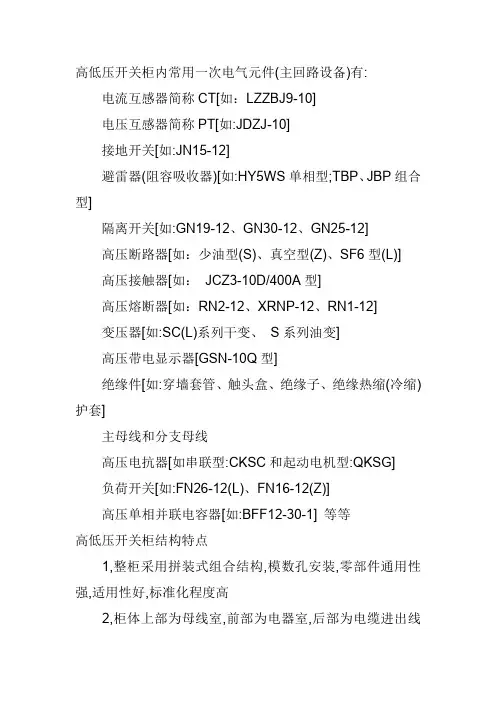

高低压开关柜内常用一次电气元件(主回路设备)有:电流互感器简称CT[如：LZZBJ9-10]
电压互感器简称PT[如:JDZJ-10]
接地开关[如:JN15-12]
避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]
隔离开关[如:GN19-12、GN30-12、GN25-12]
高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]
高压接触器[如：JCZ3-10D/400A型]
高压熔断器[如：RN2-12、XRNP-12、RN1-12]
变压器[如:SC(L)系列干变、S系列油变]
高压带电显示器[GSN-10Q型]
绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]
主母线和分支母线
高压电抗器[如串联型:CKSC和起动电机型:QKSG]
负荷开关[如:FN26-12(L)、FN16-12(Z)]
高压单相并联电容器[如:BFF12-30-1] 等等
高低压开关柜结构特点
1,整柜采用拼装式组合结构,模数孔安装,零部件通用性强,适用性好,标准化程度高
2,柜体上部为母线室,前部为电器室,后部为电缆进出线
室,各室间有钢板或绝缘板作隔离,以保证安全.
3,MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启.
4,受电开关,联络开关及MCC柜的抽屉具有三个位置:接通位置,试验位置,断开位置.
5.开关柜的顶部根据受电需要可装母线桥.。

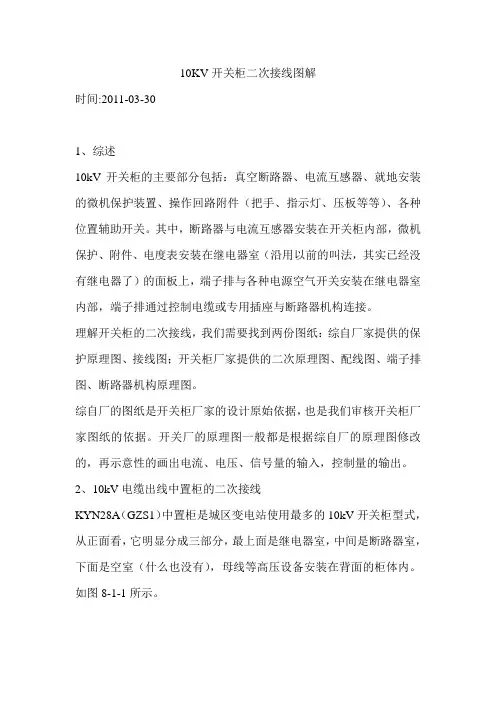

10KV开关柜二次接线图解时间:2011-03-301、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。

其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。

开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。

图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。

插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。

为了搞明白二次回路，我们需要对操作过程进行一定的了解。

中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。

10kv高压开关柜结构及工作原理10kv高压开关柜结构及工作原理10kv高压开关柜KYN28A铠装型开式交流金属封闭开关柜，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。

进线开关配备ABB公司的VD4真空断路器，负荷开关配ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。

一、结构概述：1. 型号含义：2. 结构：图中：A---母线室B---断路器手车室C---电缆室D---继电器仪表室1—泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头；7—触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线；13—装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置；18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板。

开关柜的柜体为组装式结构，开关柜不靠墙安装。

柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。

柜体外壳防护等级IP42,各小室间防护等级IP2X。

2.1 手车：手车由开关柜的主元件和推进用底盘车组成。

手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。

以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。

底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。

底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁2.2 手车室：隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。

静触头盒的隔板（活门）安装在手车室后侧。

手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。

断路器室的门上有观察窗，通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。

10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。

其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。

开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。

图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。

插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。

为了搞明白二次回路，我们需要对操作过程进行一定的了解。

中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。

详解高压开关柜内部电气元器件及其作用配电中除外线外我们应用最多的就是开关柜（switch cabinet），开关柜是一种电气设备，是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

下列介绍应用角度划分的开关柜及其配电相关应用。

（1）进线柜又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6）电容器柜也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

【微分享】高压开关柜与二次回路详解(图片用搜狗搜索吧）机电人脉5月27日开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

开关柜结构：开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。

（一）柜体：开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。

开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。

A-母线室：母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。

全部母线用绝缘套管塑封。

在母线穿越开关柜隔板时，用母线套管固定。

如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。

B-手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。

手车能在工作位置、试验位置之间移动。

静触头的隔板（活门）安装在手车室的后壁上。

手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。

C-电缆室电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。

D-继电器仪表室继电器室的面板上，安装有微机保护装置、操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。

柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备：1.继电器；2.电度表；3.电流表；4.电压表；5.功率表；6.功率因数表；7.频率表；8.熔断器；9.空气开关；10.转换开关；11.信号灯；12.电阻；13.按钮；14.微机综合保护装置等等。

开关柜常用电气闭锁
一般低压柜两台进线一台母联柜，三台柜内断路器通过闭点互为闭锁，只能同时合上两台断路器，闭锁闭点串联在合闸按钮和欠压回路之前，如下图所示
高压中置柜两台进线和一台母联柜，三台柜内断路器通过闭点互为闭锁，只能同时合上两台断路器，闭锁闭点串联在合闸回路和手车工作位置试验位置闭锁电磁铁回路之前，如果有远方就地转换开关，也要串联在转换开关之前。

如下图所示
母联柜后带隔离柜的高压柜，也要加闭锁。

隔离柜内的隔离手车要带有闭锁电磁铁，母联柜断路器和2#进线柜内的断路器要同时都在分闸位置(这样可以防止隔离手车带负荷摇进摇出，也可以防止闭锁电磁铁长时间通电)隔离手车才能摇进摇出，如下图所示:
闭锁电磁铁线圈的接点一般为45 46两个点。

进线柜断路器和计量手要有闭锁。

进线柜断路器在分闸位置的时候，计量手车才可以摇进摇出，计量手车在工作位置的时候，进线柜断路器才可以在工作位置合闸.如下图所示示
此图为进线柜断路器合闸回路，计量手车在工作位置的时候，进线柜断路器才能在工作位置合闸。

如果只有一台进线柜，就把前面母联柜和2#进线柜的闭点取消。

以上图纸时计量手车闭锁回路，进线柜断路器在分闸位置的时候，计量手车才可以摇进摇出。

当计量柜内没有用计量手车的时候，计量互感器装在柜内，用PT计量手车的时候，原理是一样的。
