电气技术公司开关柜设计基础

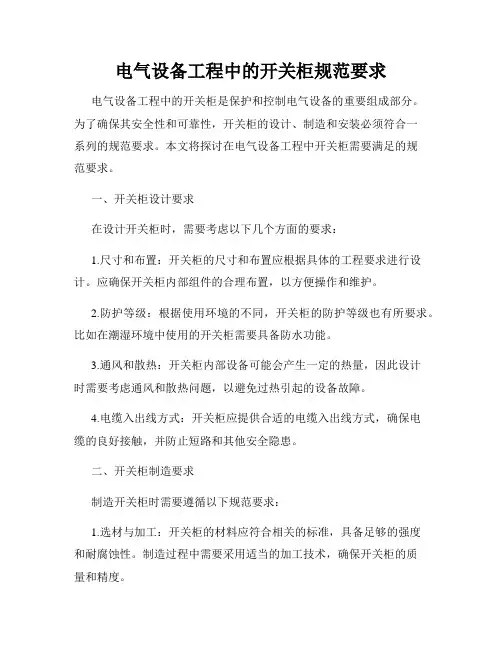

电气设备工程中的开关柜规范要求电气设备工程中的开关柜是保护和控制电气设备的重要组成部分。

为了确保其安全性和可靠性，开关柜的设计、制造和安装必须符合一系列的规范要求。

本文将探讨在电气设备工程中开关柜需要满足的规范要求。

一、开关柜设计要求在设计开关柜时，需要考虑以下几个方面的要求：1.尺寸和布置：开关柜的尺寸和布置应根据具体的工程要求进行设计。

应确保开关柜内部组件的合理布置，以方便操作和维护。

2.防护等级：根据使用环境的不同，开关柜的防护等级也有所要求。

比如在潮湿环境中使用的开关柜需要具备防水功能。

3.通风和散热：开关柜内部设备可能会产生一定的热量，因此设计时需要考虑通风和散热问题，以避免过热引起的设备故障。

4.电缆入出线方式：开关柜应提供合适的电缆入出线方式，确保电缆的良好接触，并防止短路和其他安全隐患。

二、开关柜制造要求制造开关柜时需要遵循以下规范要求：1.选材与加工：开关柜的材料应符合相关的标准，具备足够的强度和耐腐蚀性。

制造过程中需要采用适当的加工技术，确保开关柜的质量和精度。

2.标识和铭牌：开关柜上应标识相关的技术参数和安全警示信息，以方便运维人员了解和操作。

铭牌应固定在开关柜的易于查看的位置。

3.接地和防雷：开关柜需要正确接地，以确保安全运行。

对于易受雷击的区域，还需要加装防雷装置。

4.绝缘和安全：开关柜各组件之间的绝缘需要符合相关的标准要求，以防止电器漏电和触电危险。

此外，开关柜的外壳和门应具备防护功能，以防止误触和人身伤害。

三、开关柜安装要求安装开关柜时需要遵守以下几点要求：1.安装位置和空间：开关柜的安装位置应考虑通风和维护的便利性，避免受到外部物体的阻挡。

同时，开关柜周围需要预留足够的空间，以方便设备的调试和维修。

2.固定和支撑：开关柜需要牢固地固定在支撑结构上，以避免因外部震动引起的设备松动和故障。

3.电缆布线和连接：对于进入开关柜的电缆需要合理布线，并正确连接到相应的设备上。

开关柜设计基础1. 引言开关柜是电力系统中一种常见的设备，用于控制、保护和监测电力设备和电路。

它们的设计对于电力系统的正常运行非常重要。

本文将介绍开关柜设计的基础知识，包括开关柜的功能、设计原则和常见要求等方面。

2. 开关柜的功能开关柜主要有以下功能：1.控制电路：通过开关柜可以实现对电力设备和电路的远程控制。

它们可以打开或关闭电路，调节电压和电流等操作。

2.保护电路：开关柜可以监测电路的工作状态，一旦发现异常，如过载、短路或地故障，它们将采取保护措施，如自动断电等。

3.监测电路：开关柜可以监测电路的运行情况，如电压、电流、温度等参数，并将这些信息反馈给操作员。

4.配电：开关柜用于将电力源分配到不同的负载上，确保电力系统稳定运行。

3. 开关柜设计原则在设计开关柜时，应遵循以下原则：1.安全性：开关柜应具备良好的安全性能，包括防火、防爆、防冲击等。

它们的结构应符合相关安全标准，并配备合适的保护设备。

2.可靠性：开关柜必须具备高度可靠性，能够在恶劣环境下正常工作。

可以采用双重或多重备份的设计，以确保在某个部件发生故障时，系统仍能正常运行。

3.可维护性：开关柜应具备良好的可维护性，方便维修和检查。

设计时应考虑易于拆卸、更换故障部件和清洁维护。

4.合理布局：开关柜的内部设备布局应合理，以提供足够的工作空间和排列有序的电气连接。

这样可以提高操作员的工作效率和减少错误发生的可能性。

5.统一标准：设计开关柜时应参考相关的行业标准和规范，以确保其符合行业要求。

这包括电气安装、耐热性能、净空距离等方面的标准。

6.适应性：开关柜的设计应适应不同的电力系统要求。

可以采用模块化设计，以便根据需要进行扩展或配置。

4. 常见开关柜设计要求在设计开关柜时，还需要考虑一些常见的要求，包括：1.外观设计：开关柜的外观应美观、整洁，符合现代化的电力设备形象。

可以选择适当的颜色和材料来提高其外观质量。

2.空间利用：开关柜的设计应充分利用空间，以减少设备占地面积。

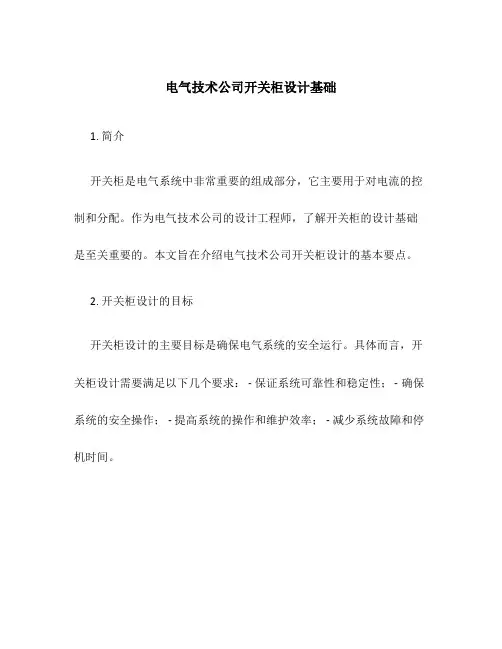

电气技术公司开关柜设计基础1. 简介开关柜是电气系统中非常重要的组成部分，它主要用于对电流的控制和分配。

作为电气技术公司的设计工程师，了解开关柜的设计基础是至关重要的。

本文旨在介绍电气技术公司开关柜设计的基本要点。

2. 开关柜设计的目标开关柜设计的主要目标是确保电气系统的安全运行。

具体而言，开关柜设计需要满足以下几个要求： - 保证系统可靠性和稳定性； - 确保系统的安全操作； - 提高系统的操作和维护效率； - 减少系统故障和停机时间。

3. 开关柜设计的基本原则在进行开关柜设计时，需要遵循一些基本原则，以确保设计的合理性和可靠性： - 合理选择开关柜的结构和类型； - 根据实际需求确定开关柜的容量； - 选择合适的开关柜材料和配件； - 合理安排开关柜的布局和内部结构； - 考虑开关柜的维护和保养。

4. 开关柜设计的步骤实施开关柜设计时，一般可以分为以下几个步骤：4.1. 确定设计需求在开始设计之前，需要充分了解客户的要求和系统的需求。

这包括电气系统的负荷、容量要求、安全标准等。

4.2. 选择开关柜类型和结构根据实际需求，选择适合的开关柜类型和结构。

常见的开关柜类型有低压开关柜、中压开关柜和高压开关柜等。

4.3. 确定开关柜容量根据电气系统的负荷、容量需求和未来发展的考虑，确定开关柜的容量。

这包括选择合适的主断路器和配电设备。

4.4. 设计开关柜的布局和内部结构根据设备布置和电气系统的要求，设计开关柜的外部布局和内部结构。

这包括安装位置、线路分布、开关设备的排列等。

4.5. 选择合适的材料和配件根据开关柜的类型和要求，选择合适的材料和配件。

这包括开关柜外壳材料、绝缘材料、导线、连接器等。

4.6. 考虑维护和保养在设计过程中，需要考虑开关柜的维护和保养要求。

这包括易于操作和维护、故障排除时的安全性等。

5. 开关柜设计的注意事项在进行开关柜设计时，还需要特别注意以下几个方面： - 遵循安全标准和规范，确保电气系统的安全操作； - 考虑设备的冷却和散热问题，防止过热损坏； - 合理安排电缆通道和接线间隔，方便线缆安装和维护；- 选择合适的保护装置，确保电气设备和人员的安全； - 进行充分的测试和检查，确保开关柜的有效性和可靠性。

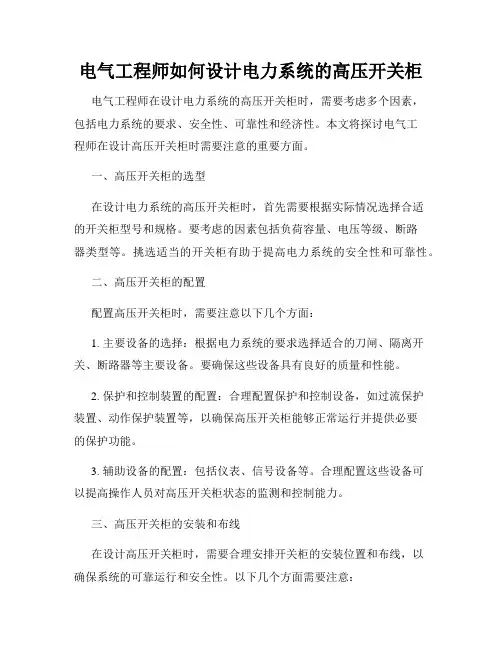

电气工程师如何设计电力系统的高压开关柜电气工程师在设计电力系统的高压开关柜时，需要考虑多个因素，包括电力系统的要求、安全性、可靠性和经济性。

本文将探讨电气工程师在设计高压开关柜时需要注意的重要方面。

一、高压开关柜的选型在设计电力系统的高压开关柜时，首先需要根据实际情况选择合适的开关柜型号和规格。

要考虑的因素包括负荷容量、电压等级、断路器类型等。

挑选适当的开关柜有助于提高电力系统的安全性和可靠性。

二、高压开关柜的配置配置高压开关柜时，需要注意以下几个方面：1. 主要设备的选择：根据电力系统的要求选择适合的刀闸、隔离开关、断路器等主要设备。

要确保这些设备具有良好的质量和性能。

2. 保护和控制装置的配置：合理配置保护和控制设备，如过流保护装置、动作保护装置等，以确保高压开关柜能够正常运行并提供必要的保护功能。

3. 辅助设备的配置：包括仪表、信号设备等。

合理配置这些设备可以提高操作人员对高压开关柜状态的监测和控制能力。

三、高压开关柜的安装和布线在设计高压开关柜时，需要合理安排开关柜的安装位置和布线，以确保系统的可靠运行和安全性。

以下几个方面需要注意：1. 安装位置选择：要选择通风良好、无湿气和腐蚀性气体的场所，并确保开关柜与其他设备、建筑物的安全距离。

2. 布线规划：要根据电力系统的布线需求，合理规划高压开关柜的进线和出线，避免布线混乱、交叉和干扰。

3. 接地系统设计：合理设计接地系统，减小接地电阻，提高系统的安全性和可靠性。

四、高压开关柜的维护和检修设计高压开关柜时，需要考虑维护和检修的便利性，以确保系统的可靠运行和延长设备的使用寿命。

以下几个方面需要注意：1. 排布空间：合理安排开关柜内设备的排布，确保维护人员能够方便地进行操作和检修。

2. 标识和标牌：在开关柜上设置清晰可见的标识和标牌，以便维护人员准确找到相应的设备和元件。

3. 维护计划和记录：制定维护计划，并记载开关柜的维护细节和周期，及时记录维护和检修情况。

电气设备工程开关柜设计规范要求与安装技术在电气设备工程中，开关柜是一个非常重要的组成部分。

它负责保护和控制设备，确保电能的正常分配和使用。

为了确保开关柜的安全和性能达到要求，设计规范和安装技术必须严格遵守。

本文将介绍电气设备工程开关柜设计规范要求与安装技术的相关内容。

1. 开关柜设计规范要求1.1 安装环境要求开关柜的设计必须考虑其安装环境。

首先，应确定开关柜所处环境的温度、湿度、电磁场等因素，并选择合适的材料和防护等级。

其次，应根据现场情况进行防火和防尘措施，确保开关柜的正常运行。

1.2 结构设计要求开关柜的结构设计必须满足以下要求：（1）足够的结构强度：开关柜必须能够承受正常运行和异常情况下的荷载，如短路和过载。

（2）合理的布局：开关柜内元件的布局应合理，方便操作和维护。

开关柜内的设备应按照安全间距要求进行布置，以确保设备之间的安全距离。

（3）良好的散热设计：开关柜内安装的设备会产生热量，必须通过散热装置及时散发热量，避免过热影响设备性能。

1.3 电气特性要求开关柜的设计必须满足以下电气特性要求：（1）合适的电压等级：根据工程需要和设备的额定电压，选择合适的开关柜电压等级。

（2）合理的电流承载能力：开关柜的设计应满足设备的额定电流，确保正常运行。

（3）良好的电磁兼容性：开关柜内的设备应能够抵御外界电磁干扰，并避免自身电磁干扰对其他设备的影响。

2. 开关柜安装技术2.1 安装准备工作在进行开关柜安装之前，应先做好以下准备工作：（1）清理工作区域：确保安装现场整洁，尽量减少杂物和灰尘对设备的影响。

（2）检查设备完整性：对待安装的开关柜及相关设备进行检查，确保设备完整无损。

（3）准备所需工具和器材：根据安装要求，准备好所需的工具和器材，保证安装顺利进行。

2.2 安装步骤（1）安装底座：根据开关柜设计要求，在安装区域固定好底座，确保稳固可靠。

（2）安装箱体：将开关柜的箱体放置在底座上，并进行合理的固定，确保箱体与底座之间没有松动。

开关柜知识介绍高压开关柜的概念：由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器以及控制、测量、保护、调节装置、内闻连接件、辅件外壳和支持件等组成的成套配电装置，其内的空间以空气或复合绝缘材料作为介质，高压开关柜的作用是用作接受和分配三相电能。

一、高压开关柜的分类：1、按柜体结构特点：可分为开启式和封闭式。

开启式开关柜的高压母线外露。

柜内各元件也不隔开，结构简单；造价低,（如我厂生产的GG1A，GBC-40.5）。

封闭式开关柜其母线、电缆头、断路器和测量仪表等均被相互隔开，运行较安全，可防止事故扩大（如我厂生产的大部分类型：XGN2-10，KYN29-10，JYN-40.5，XGN17-40.5，KYN10-40.5，KYN37-40.5等）2、按元件的固定特点可分为固定式和手车式.固定式的全部电气设备均固定在柜内,如GG1A,XGN2,XGN17.手车式开关柜的断路器及其操作机构(有时包括电流互感器、仪表等)装在可以从柜内拉出的小车上，便于检修和更换元件。

断路器在柜内插入式触头与固定在柜内的电路连接，相当于隔离开关：如KYN29，8BK80，KYN1-12，KYN37-40.5，JYN-40.5，GBC-40.5，KYN10–40.5等。

二、原则上任何开关柜都必须满足下列五防要求1、防止误拉、误合断路器2、防止带负荷误拉、误合隔离开关3、防止带电关合接地开关4、防止接地开关闭合时接通电源5、防止误入带电间隔关（GN30），JSXGN隔离开关操作盘（联锁相对集成，专业化生产）以及断路器固定化安装（可避免手车式动静触头发热而破坏绝缘导致事故发生）。

所配断路器型式灵活，可配ZN63、VS1、ZN40、ZN41A、ZN28、固封式断路器、断路器电流从630A-4000A均可，所配机构可一体化，也可配CD10、CT10 单独外挂，各隔离室相对独立，有专用的泄压通道，外壳防护等级较高（IP2X）；有专门的接地系统（前框架底部有贯穿的TMY-30*8的接地铜排）和良好的五防系统。

开关柜设计引言开关柜是电力装置中重要的组成部分，用于控制和保护电力系统中的电器设备。

合理的开关柜设计能够提高电力系统的可靠性和安全性，保障电力设备的正常运行。

本文将介绍开关柜设计的基本原则和注意事项，帮助读者更好地理解和应用开关柜设计。

开关柜设计的基本原则1.安全性原则安全性是开关柜设计的首要原则。

开关柜应符合国家相关安全标准，设计时要考虑到火灾、电击和人身伤害等风险，采取相应的措施，确保人员和设备的安全。

•使用符合标准的绝缘材料，防止电弧和电击风险。

•合理设置开关柜的通风和散热系统，防止过热引起火灾。

•采取防尘防水措施，保护开关柜内部设备。

•减少人工操作，降低误操作风险。

2.可靠性原则可靠性是开关柜设计的重要原则，保证开关柜在各种工况下正常运行。

•选择高品质的电器元件，提高开关柜的整体可靠性。

•合理布置电缆和导线，避免干扰和故障。

•进行严格的电磁兼容性测试，确保开关柜的抗干扰能力。

•定期检查和维护开关柜，及时发现和排除潜在问题。

3.灵活性原则灵活性是开关柜设计的重要原则，使得开关柜能够适应不同的工况和需求。

•合理布局开关柜内部设备，减少空间占用。

•考虑到扩容和改造的可能性，预留足够的空间和接口。

•设计多功能的控制面板，方便操作和监测。

•采用模块化设计，便于替换和维护。

开关柜设计的注意事项1. 负荷计算和分配在进行开关柜设计之前，需要对所控制的负荷进行准确的计算和分析。

根据负荷的特性和需求，合理选择开关柜的容量和分配方案。

•统计负荷的类型、数量和功率要求，确保开关柜的容量满足需求。

•合理分配负荷到不同的回路和开关，均衡负荷分布。

•考虑到负荷的变化和增长，预留适当的容量。

2. 过电压和过电流保护开关柜设计中需要考虑到过电压和过电流的保护措施，以保护设备免受损坏和事故的影响。

•安装合适的过电压保护装置，如避雷器和过电压保护器。

•设置合理的过电流保护装置，如保险丝和断路器。

•考虑到短路和接地故障，设计相应的保护措施。

开关柜编辑开关柜（switch cabinet）是一种电设备，外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。

如仪表，自控，电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保主要设备的低周减载。

1五防高压开关柜[1]的“五防”1.高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。

（防止带负荷合闸）2.高压开关柜内的接地刀在合位时，小车断路器无法进合闸。

（防止带接地线合闸）3.高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。

（防止误入带电间隔）.4.高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。

（防止带电挂接地线）5.高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。

（防止带负荷拉刀闸）2常见分类按电压等级分类按照电压等级分类通常将AC1000V及以下称为低压开关柜（如PGL、GGD、GCK、GBD、MNS等）、AC1000V以上称为高压开关柜（如GG-1A、XGN15、KYN48等），有时也将高压柜中电压为AC10kV的称为中压柜（如XGN15型10kV环网柜）。

按电压波形分类分为：交流开关柜、直流开关柜。

按内部结构分类抽出式开关柜（如GCS、MNS等）、固定式开关柜（如GCK、GGD等）按用途分类进线柜、出线柜、计量柜、补偿柜（电容柜）、转角柜、母线柜。

3操作程序送电操作步骤1 先装好后封板,再关好前下门。

2 操作接地开关主轴并且使之分闸。

3 用转运车(平台车)将手车(处于分闸状态)推入柜内(试验位置)。

4 把二次插头插到静插座上(试验位置指示器亮)，关好前中门。

5 用手柄将手车从试验位置(分闸状态)推入到工作位置(工作位置指示器亮, 试验位置指示器灭)。

6 合闸断路器手车。

停电(检修)操作步骤1 将断路器手车分闸。

2 用手柄将手车从工作位置(分闸状态)退出到试验位置。

电气柜设计知识点汇总图电气柜设计是电力系统中的重要环节，其质量和可靠性直接影响整个系统的稳定运行。

本文将对电气柜设计的一些重要知识点进行汇总和总结，供读者参考。

一、电气柜的基本构造电气柜由柜体、配电装置、开关设备、电缆接头和电气元件等组成。

柜体通常由金属或合金材料制成，具有一定的防护性能，以保护电气设备免受外界的物理和环境损害。

二、电气柜的选型原则1. 根据用电负荷确定柜体尺寸和型号；2. 考虑电气设备在柜体内的布置和接线；3. 考虑电气柜的防护等级和操作环境的要求；4. 优选品牌知名、性能可靠的电器元件。

三、电气柜的布置设计1. 柜体内部的布局应合理、紧凑，以确保电气设备的安装牢固、接线正确；2. 各个开关设备之间应有足够的间距，以防止干扰和故障；3. 采用模块化设计，便于维护和更换。

四、电气柜的配电装置1. 主要包括断路器、接触器、隔离开关等；2. 根据用电负荷和工作环境的不同，选择合适的配电装置和额定电流。

五、电气柜的电缆接头设计电缆接头是电气柜与外部电源或其他设备之间的连接部分，设计应注意以下几点：1. 选择符合规范的电缆接头；2. 保证接头的安装牢固，避免电缆发生松动和短路；3. 有效地防止水分和灰尘进入接头。

六、电气柜的接地设计电气柜的接地设计是保证安全运行的重要环节，应遵循以下原则：1. 使用合格的接地材料，确保导电性良好；2. 保证接地电阻符合规范要求；3. 安装过程中应注意接地设施与其他金属部分的连接情况。

七、电气柜的维护和检修电气柜的维护和检修是确保其正常运行的关键，主要工作包括：1. 定期清洁柜体和电气元件，保持通风良好；2. 定期检查开关设备的运行状态和磨损程度；3. 定期检查接地装置和电缆接头的接触状态。

八、电气柜的安全操作1. 操作人员应具备相关技能和岗位证书；2. 禁止在带电状态下拆卸和更换电气元件；3. 操作过程中应注意个人安全，避免触电和短路事故的发生。

通过对电气柜设计知识点的汇总和总结，我们可以更好地了解电气柜的重要性和设计要点。
