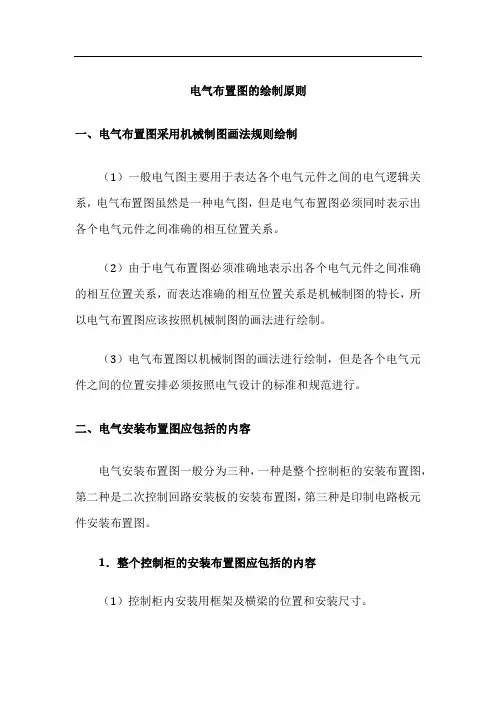

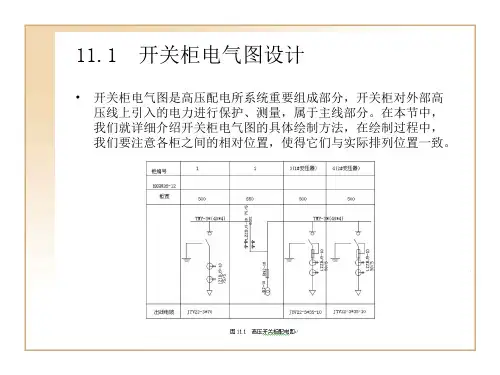

电气布置图的绘制原则一、电气布置图采用机械制图画法规则绘制（1）一般电气图主要用于表达各个电气元件之间的电气逻辑关系，电气布置图虽然是一种电气图，但是电气布置图必须同时表示出各个电气元件之间准确的相互位置关系。

（2）由于电气布置图必须准确地表示出各个电气元件之间准确的相互位置关系，而表达准确的相互位置关系是机械制图的特长，所以电气布置图应该按照机械制图的画法进行绘制。

（3）电气布置图以机械制图的画法进行绘制，但是各个电气元件之间的位置安排必须按照电气设计的标准和规范进行。

二、电气安装布置图应包括的内容电气安装布置图一般分为三种，一种是整个控制柜的安装布置图，第二种是二次控制回路安装板的安装布置图，第三种是印制电路板元件安装布置图。

1．整个控制柜的安装布置图应包括的内容（1）控制柜内安装用框架及横梁的位置和安装尺寸。

（2）主电路连接母线的电气元件及其接线端子的位置和安装尺寸。

（3）控制柜内部母线的形状、位置、安装尺寸及其安装方法。

（4）安装在柜体及框架和横梁上的线槽及接线端子排的位置和安装尺寸。

（5）安装在柜体及框架和横梁上的母线支撑绝缘子或母线支架的位置和安装尺寸。

（6）安装在柜体及框架和横梁上的半导体功率器件的位置、安装尺寸及其安装方法。

（7）安装在柜体及框架和横梁上的变压器、电抗器、电阻器等大型电气元件的位置、安装尺寸及其安装方法。

（8）安装在柜体及框架和横梁上的接插件的位置和安装尺寸。

整个控制柜的安装布置图应包括的内容包括以上各项，但不限于以上各项。

2．二次控制回路安装板的安装布置图应包括的内容（1）安装在安装板上的电气元件及其接线端子的位置和安装尺寸。

（2）安装在安装板上的电气元件安装导轨的位置和安装尺寸。

（3）安装在安装板上的印制电路板的位置、安装尺寸及其安装方法。

（4）安装在安装板上的线槽及接线端子排的位置和安装尺寸。

（5）安装在安装板上的接插件的位置和安装尺寸。

二次控制回路安装板的安装布置图应包括的内容包括以上各项，但不限于上各项。

电气原理图的绘制方法为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。

用导线将电机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。

画电气原理图的一般规律如下：画主电路绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号。

画控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路（如延时电路、联锁电路、顺控电路等）组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。

对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。

对于复杂的控制电路，要按各部分所完成的功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。

电气安装接线图规范一般情况下，电气安装图和原理图需配合起来使用。

绘制电气安装图应遵循的主要原则如下：1、必须遵循相关国家标准绘制电气安装接线图。

2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件（如同一个接触器的触点、线圈等）必须画在一起，各电器元件的位置应与实际安装位置一致。

3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。

4、走向相同、功能相同的多根导线可用单线或线束表示。

画连接线时，应标明导线的规格、型号、颜色、根数和穿线管的尺寸。

电器元件布置图规范电器元器件布置图的设计应遵循以下原则：1.必须遵循相关国家标准设计和绘制电器元件布置图。

电气原理图绘制的基本步骤和注意事项
电气原理图绘制的基本步骤是：首先进行认真构思，对所要绘制的步骤及表达的内容和布局做的心中有数；然后对整个图面进行布局，把所要表达的全部内容（不能遗漏），按其正确位置、主次及繁简划定实际所占画面大小；第三，确定基准线，包括水平基准线和垂直基准线；第四，按自左至右、自上而下、先主后次、先一次后二次、先图形后文字的顺序画底稿线（包括文字分行分格线）；第五，经认真、详细检查，确认无误无漏后描深图形，注写文字；最后，认真、详细检查确认，在标题栏签字等。

电气原理图绘制的注意事项是
1.电气控制线路根据电路通过的电流大小可分为主电路和控制电路。

主电路包括从电源到电动机的电路，是强电流通过的部分，用粗线条画在原理图的左边。

控制电路是通过弱电流的电路，一般由按钮、电器元件的线圈、接触器的辅助触点、继电器的触点等组成，用细线条画在原理图的右边。

2.电气原理图中，所有电器元件的图形、文字符号必须采用国家规定的统一标准。

3.采用电器元件展开图的画法。

同一电器元件的各部件可以不画在一起，但需用同一文字符号标出.若有多个同一种类的电器元件，可在文字符号后加上数字序号，如KM1和KM2等。

4.所有按钮、触点均按没有外力作用和没有通电时的原始状态画
出。

5.控制电路的分支线路，原则上按照动作的先后顺序排列，两线交叉连接时的电气连接点需用黑点标出。

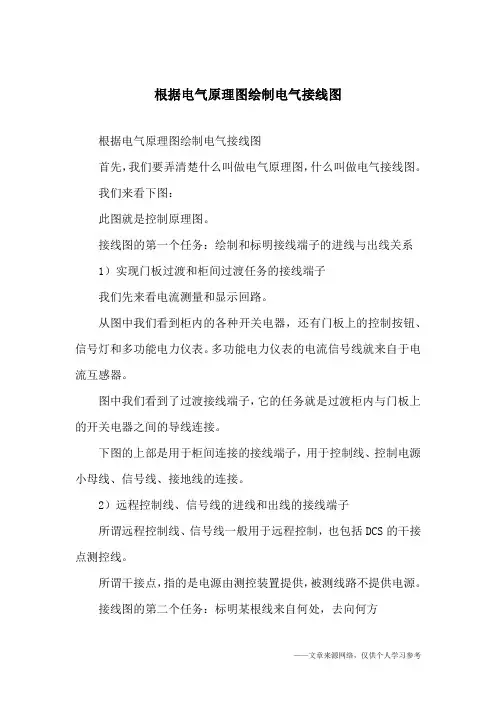

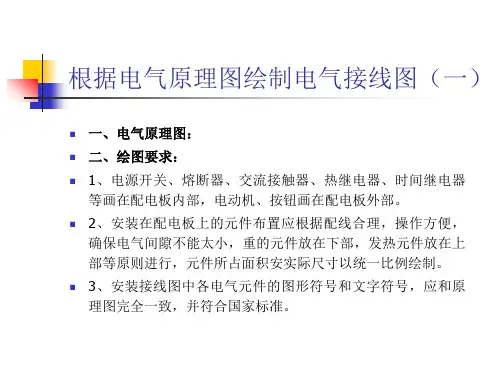

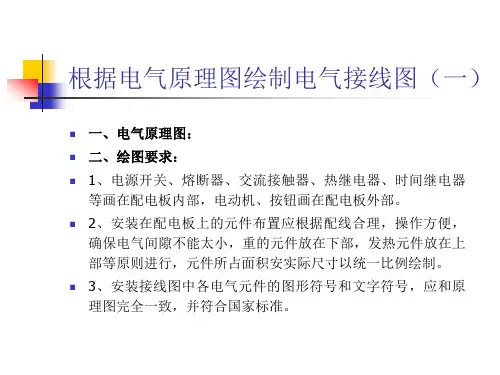

根据电气原理图绘制电气接线图根据电气原理图绘制电气接线图首先，我们要弄清楚什么叫做电气原理图，什么叫做电气接线图。

我们来看下图：此图就是控制原理图。

接线图的第一个任务：绘制和标明接线端子的进线与出线关系1）实现门板过渡和柜间过渡任务的接线端子我们先来看电流测量和显示回路。

从图中我们看到柜内的各种开关电器，还有门板上的控制按钮、信号灯和多功能电力仪表。

多功能电力仪表的电流信号线就来自于电流互感器。

图中我们看到了过渡接线端子，它的任务就是过渡柜内与门板上的开关电器之间的导线连接。

下图的上部是用于柜间连接的接线端子，用于控制线、控制电源小母线、信号线、接地线的连接。

2）远程控制线、信号线的进线和出线的接线端子所谓远程控制线、信号线一般用于远程控制，也包括DCS的干接点测控线。

所谓干接点，指的是电源由测控装置提供，被测线路不提供电源。

接线图的第二个任务：标明某根线来自何处，去向何方现在，我们再来看电流测量和显示回路图。

不过，这里的图已经是准接线图和接线图了。

如下：我们已经知道，引自电流互感器的线必须上端子，然后再从端子接到电流表。

我们来看1TAa的接线：电流互感器的二次回路有两个端子，分别标记为S1和S2。

这两个端子与同名端有关，当电流互感器一次回路电流流入互感器穿心时，S1是同名端。

我们看到，从1TAa的S1端子引了一条线到XT接线端子的第一个端子XT1。

因此，这条线在电流互感器1TAa的S1侧标记为XT1，而在XT1处则标记为1TAa:s1。

可以看出，这条线的线头标记是以接到何处来标记的。

再看电流表侧：从XT1接到电流表PAa第1点的接线左右两侧分别标记为：PAa:1和XT1。

注意看电流表PAb的2点，它引出两条线，一条接到PAa:2，另一条接到PAc:2。

我们看到，从一个点只能引出不超过2条线，并且每条线的头尾都明确无误，不可能接错。

同时，整台开关柜内哪怕有几百条线，但所有的线都不会重复。

所以，按接线图配置的线，又叫做工艺配线，它的特点就是准确，不重复。

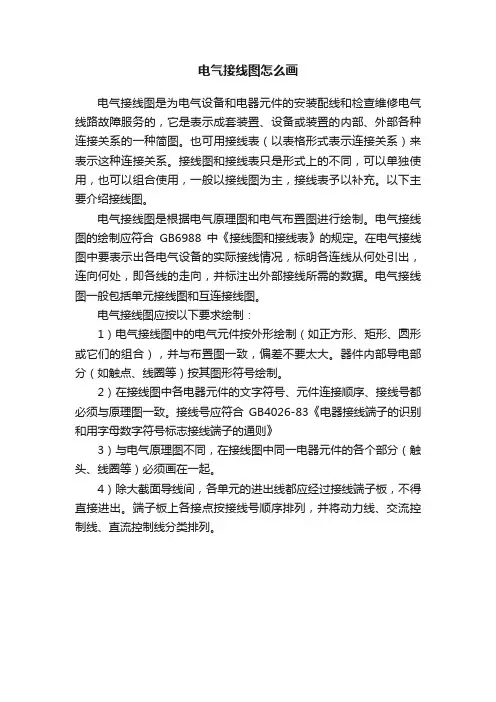

电气接线图怎么画
电气接线图是为电气设备和电器元件的安装配线和检查维修电气线路故障服务的，它是表示成套装置、设备或装置的内部、外部各种连接关系的一种简图。

也可用接线表（以表格形式表示连接关系）来表示这种连接关系。

接线图和接线表只是形式上的不同，可以单独使用，也可以组合使用，一般以接线图为主，接线表予以补充。

以下主要介绍接线图。

电气接线图是根据电气原理图和电气布置图进行绘制。

电气接线图的绘制应符合GB6988中《接线图和接线表》的规定。

在电气接线图中要表示出各电气设备的实际接线情况，标明各连线从何处引出，连向何处，即各线的走向，并标注出外部接线所需的数据。

电气接线图一般包括单元接线图和互连接线图。

电气接线图应按以下要求绘制：
1）电气接线图中的电气元件按外形绘制（如正方形、矩形、圆形或它们的组合），并与布置图一致，偏差不要太大。

器件内部导电部分（如触点、线圈等）按其图形符号绘制。

2）在接线图中各电器元件的文字符号、元件连接顺序、接线号都必须与原理图一致。

接线号应符合GB4026-83《电器接线端子的识别和用字母数字符号标志接线端子的通则》
3）与电气原理图不同，在接线图中同一电器元件的各个部分（触头、线圈等）必须画在一起。

4）除大截面导线间，各单元的进出线都应经过接线端子板，不得直接进出。

端子板上各接点按接线号顺序排列，并将动力线、交流控制线、直流控制线分类排列。

电气接线图绘制方法一、在原理图上标出接线标号标注原则为每经过一个电气元件（不含接线端子）变换一次线号，线号按顺序排列。

1．主回路线号的编写三相电源自上而下编号为L1、L2、和L3，经电源开关后出线上依次编号为U1、V1和W1，每经过一个电气元件的接线桩编号要递增，如U1、V1和W1递增后为U2、V2和W2……如果分成多路，例如，多台电动机的编号，为了不引起混淆，可在字母的前面冠以数字来区分，如1U、1V和1W，2U、2V和2W。

2．控制回路线号的编写控制回路线号标注方法通常是从上至下、由左至右依次编写。

每一个电气接点有一个唯一的接线编号，编号可依次递增。

如编号的起始数字，控制回路从阿拉伯数字1开始，其他辅助电路可依次以101、201……为起始数字，如照明电路编号从101开始，信号电路从201开始，监控电路从301开始，检测电路从401开始。

3．电气线路接线编号示例延时通断不断循环且达到设定循环次数断电的电气控制电路的接线编号示例见图1。

图1电气控制电路接线编号示例二、绘制元件框、元器件符号并分配元件编号依照安装位置，在接线图上画出元器件电气符号图形及外框。

打开CAD绘图软件，调出电气元件布置图中与绘制接线图有关的图层，在此基础上绘制接线图可以大幅度提高效率，节省很多时间。

1．给每个元器件标上文字符号文字符号通常由基本文字符号、辅助文字符号和数字组成，用于提供电气设备、装置和元器件的种类字母代码和功能字母代码。

1）基本文字符号基本文字符号可分为单字母符号和双字母符号两种。

（1）单字母符号。

单字母符号是将各种电气设备、装置和元器件按英文字母划分为23大类，每一大类用一个专用字母符号表示，如“R”表示电阻类，“Q”表示电力电路的开关器件等，如表5.1.1所示，其中，“I”、“O”易同阿拉伯数字“1”和“0”混淆，不允许使用，字母“J”也未采用。

（2）双字母符号。

双字母符号是由表2中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。

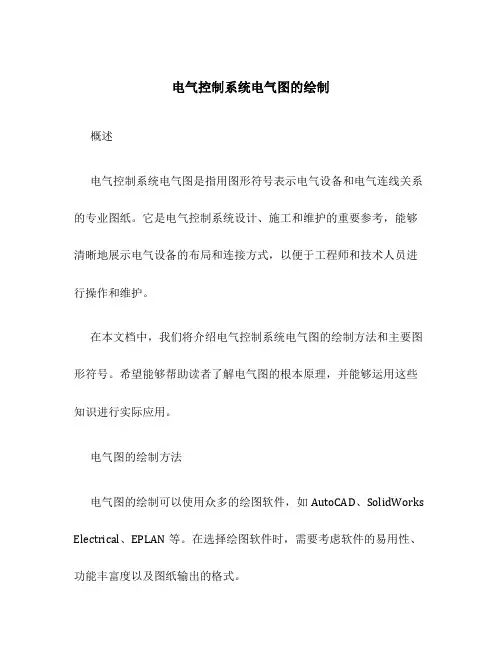

电气控制系统电气图的绘制
概述
电气控制系统电气图是指用图形符号表示电气设备和电气连线关系的专业图纸。

它是电气控制系统设计、施工和维护的重要参考，能够清晰地展示电气设备的布局和连接方式，以便于工程师和技术人员进行操作和维护。

在本文档中，我们将介绍电气控制系统电气图的绘制方法和主要图形符号。

希望能够帮助读者了解电气图的根本原理，并能够运用这些知识进行实际应用。

电气图的绘制方法
电气图的绘制可以使用众多的绘图软件，如AutoCAD、SolidWorks Electrical、EPLAN等。

在选择绘图软件时，需要考虑软件的易用性、功能丰富度以及图纸输出的格式。

下面是电气图的绘制步骤： 1. 了解电气系统：在绘制电气图之前，
需要对电气系统有一个全面的了解，包括电源、电器设备、开关、传
感器等。

2. 选择绘图软件：根据需要选择一款适合自己的绘图软件，
并学习如何使用它。

3. 绘制电气图：根据电气系统的要求，在绘图软
件中选取适宜的图形符号，逐个绘制电气设备和电气连线。

4. 连接电
气设备：通过连接线将电气设备连接起来，表达它们之间的连接关系。

注意线的颜色和样式要符合标准。

5. 添加标签和注释：在电气图中添
加文字标签和注释，明确标识电气设备的功能和参数。

6. 完善细节：
检查电气图的正确性，确保所有的设备和连线都被正确绘制，并进行
必要的修改和调整。

7. 输出电气图：将电气图导出为常见的文件格式，如PDF、PNG或者JPEG，以便于分享和打印。

<div align=。

电气原理图的绘制方法为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。

用导线将电机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。

画电气原理图的一般规律如下：画主电路绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号。

画控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路（如延时电路、联锁电路、顺控电路等）组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。

对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。

对于复杂的控制电路，要按各部分所完成的功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。

电气安装接线图规范一般情况下，电气安装图和原理图需配合起来使用。

绘制电气安装图应遵循的主要原则如下：1、必须遵循相关国家标准绘制电气安装接线图。

2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件（如同一个接触器的触点、线圈等）必须画在一起，各电器元件的位置应与实际安装位置一致。

3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。

4、走向相同、功能相同的多根导线可用单线或线束表示。

画连接线时，应标明导线的规格、型号、颜色、根数和穿线管的尺寸。

电器元件布置图规范电器元器件布置图的设计应遵循以下原则：1.必须遵循相关国家标准设计和绘制电器元件布置图。

电气原理图及接线图画图技巧电气接线图是为电气设备和电器元件的安装配线和检查维修电气线路故障服务的，它是表示成套装置、设备或装置的内部、外部各种连接关系的一种简图。

也可用接线表（以表格形式表示连接关系）来表示这种连接关系。

接线图和接线表只是形式上的不同，可以单独使用，也可以组合使用，一般以接线图为主，接线表予以补充。

以下主要介绍接线图。

电气接线图是根据电气原理图和电气布置图进行绘制。

电气接线图的绘制应符合GB6988中《接线图和接线表》的规定。

在电气接线图中要表示出各电气设备的实际接线情况，标明各连线从何处引出，连向何处，即各线的走向，并标注出外部接线所需的数据。

电气接线图一般包括单元接线图和互连接线图。

电气接线图应按以下要求绘制：1）电气接线图中的电气元件按外形绘制（如正方形、矩形、圆形或它们的组合），并与布置图一致，偏差不要太大。

器件内部导电部分（如触点、线圈等）按其图形符号绘制。

2）在接线图中各电器元件的文字符号、元件连接顺序、接线号都必须与原理图一致。

接线号应符合GB4026-83《电器接线端子的识别和用字母数字符号标志接线端子的通则》3）与电气原理图不同，在接线图中同一电器元件的各个部分（触头、线圈等）必须画在一起。

4）除大截面导线间，各单元的进出线都应经过接线端子板，不得直接进出。

端子板上各接点按接线号顺序排列，并将动力线、交流控制线、直流控制线分类排列。

5）接线图中的连接导线与电缆一般应标出配线用的各种导线的型号，规格、截面积及颜色要求。

1.单元接线图单元接线图是表示电气单元内部各项目连接情况的图，通常不包括单元之间的外部连接，但可给出与之有关的互连接线图的图号。

单元接线图走线方式有板前走线及板后走线两种，一般采用板前走线，对于复杂单元一般是采用线槽走线。

单元接线图中的各电器元件之间接线关系有直接连线和间接标注两种表示方法。

对于简单电气控制单元，电器元件数量较少，接线关系不复杂，可直接画出电器元件之间的连线；对于复杂单元，电器元件数量多，接线较复杂的情况，只要在各电器元件上标出接线号，不必画出各元件间连线。

电气原理图的绘制方法为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。

用导线将电机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。

画电气原理图的一般规律如下：画主电路绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号。

画控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路（如延时电路、联锁电路、顺控电路等）组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。

对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。

对于复杂的控制电路，要按各部分所完成的功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。

电气安装接线图规范一般情况下，电气安装图和原理图需配合起来使用。

绘制电气安装图应遵循的主要原则如下：1、必须遵循相关国家标准绘制电气安装接线图。

2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件（如同一个接触器的触点、线圈等）必须画在一起，各电器元件的位置应与实际安装位置一致。

3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。

4、走向相同、功能相同的多根导线可用单线或线束表示。

画连接线时，应标明导线的规格、型号、颜色、根数和穿线管的尺寸。

电器元件布置图规范电器元器件布置图的设计应遵循以下原则：1.必须遵循相关国家标准设计和绘制电器元件布置图。

电气柜布局图的绘制步骤
电气柜布局图的绘制步骤：
1．新建Layout图纸
创建电气柜图纸，并选择Location
2．创建电气柜
可以使用Insert--》Enclosure或直接点击右侧图标
进入后给电气柜选择类型设备
3．调整比例
电气柜加载后，如比例尺寸和图纸不太协调，可以通过选择Option中的设置进行调节
4．插入导轨
可以定义导轨的设备和尺寸大小
5．插入线槽
可以定义线槽的设备和尺寸大小
6．插入已有设备
选择插入已经存在的设备
出现选择列表
选择其中需要的设备放置到电气柜中
插入原器件时，可以调整插入的位置
7．铺设电缆
选择Routing将根据原理图铺设电缆到电器柜图中
选择铺设电缆
执行后可以看到是否有错误
回到原理图中，可以看到电缆已经铺设
如果看不见电缆，可以选择图标显示电缆
8．线槽饱和度
可以通过右击线槽来选择
9．标注尺寸
可以通过选择尺寸来标注相应距离间的尺寸
10．3D视图
选择3D View来预览三维布局。
