第一章 打浆与疏解设备

第三篇打浆与疏解设备第一章打浆设备第一节:概述一、打浆设备的作用与工作原理1.作用:使纸浆经打浆处理后,纤维具有良好的柔软性与可塑性,并大大提高了氢键结合力。

●纸机网上易紧密的交织在一起;●纤维的表面积、羟基(-OH)—压榨、干燥—纤维的结合力,提高了纸张的强度。

2.原理:纤维原料-----相对运动----机件的间隙----复杂的机械作用----纤维的形态变化二、打浆设备分类:●间歇式:槽式打浆机(简称打浆机)●连续式:锥形磨浆机、圆柱磨浆机、盘磨机三、打浆设备的发展:第二节打浆机一、打浆机的特点与类型:1.特点:动力消耗大,占地面积广,但适应性强2.分类:按作用不同分为两类:半浆机——切断纤维与洗涤如荷兰式(图3-1-2)成浆机——用于打浆,使纤维得到帚化、分丝、增加纤维的表面积等如伏特式(图3-1-3 P3)二、打浆机的结构1浆槽:浆槽由纵向隔墙分成两个沟通,两端连通,浆料可以在槽内循环流动。

打浆辊的一边沟槽称打浆沟;另一边称回流沟;中墙:厚度=100mm,一端呈较大的圆形约为300 mm。

沟槽底面——山形坡山形部的主要作用:为了造成位差,使浆料获得适当的流速。

山形部的一面有一段圆弧坡----与打浆辊同心----半径稍大于打浆辊的半径(不超过5∽10mm);浆槽山形部顶端高出打浆辊中心约为130mm。

伏特式打浆机与老式打浆机相比,有以下优点1）浆槽的长度比值较小,因此纸料的流程短,流速高,循环快,使打浆机动力消耗相对下降。

2）打浆沟宽于回流沟,回流沟较窄,使纸浆在回流沟的流速增高。

同时,因打浆沟较宽,打浆辊飞刀与底刀都比较长,相对提高了打浆效率。

3）加大了打浆辊直径,增加了飞刀的片数,提高了打浆效率。

4）底刀位置移到山形部的斜坡上,可以使浆料翻过较高的山形部,加速浆料的循环,提高打浆的比压。

5）浆槽山形部的顶端较高(高出打浆辊中心约130mm),而槽底的坡度较大,适合于较高浓度的纸料(8∽9%)的打浆。

制浆造纸机械与设备word制浆造纸机械与设备上册第1章备料机械与设备一、判断题：1.圆筒剥皮机是摩擦式剥皮机的一种，它是靠原木在圆筒内相互碰撞摩擦进展去皮的，圆筒剥皮机是当前各国广泛用于木段或原木剥皮的主要设备。

〔R〕2.削片机按机械结构可分为两类：切削刀装在圆盘上的盘式削片机和切削刀装在圆柱形鼓上的鼓式削片机。

其中盘式削片机主要用于切削原木，削出木片质量较好。

( R )3.盘式削片机按刀盘上的刀数分为：普通削片机〔4-6把刀〕和多刀削片机〔8-16把刀〕两种。

这两种削片机喂料方式又有斜喂料和水平喂料两种。

( R )4.盘式削片机刀刃高出盘面的高度叫刀距，它决定着木片的厚度。

( R )喂料链带与上下压辊组成。

( F )进料输送带与第一、二、三喂料辊二、填空题1.连续式剥皮机由〔圆筒体〕、〔支承系统〕、〔传动装置〕和进出料闸板等局部组成。

2.非木材原料的切断设备，大致可以分为刀辊式和刀盘式两大类。

稻草、麦草等原料切断采用〔刀辊式〕切断设备，芦苇、芒秆等原料切断采用〔刀盘式〕切断设备。

3.盘式木片筛是国际上新开展的按木片〔厚度〕挑选的设备。

它有多根装有圆形或梅花形盘的转轴。

按轴的中心线构成的平面方式分为〔平型〕和〔V形〕盘式木片筛。

〔盘与盘之间〕的缝隙即决定了经由过程此缝的合格木片厚度。

三、简述题1．简述圆筒剥皮机的事情原理。

P7倒数第二段2.简述原木备料以与非木备料过程使用的主要设备。

P7-p22答：原木备料:剥皮机、锯木机、削片机、木片筛、再碎机非木材：切草机、除尘机、挑选设备、除髓机3.简述稻麦草原料湿法或干湿法备料流程使用的首要设备。

P33-p34第2章化学制浆设备1、判别题：1.蒸煮锅的高度、直径与上、下锥角的大小是蒸煮锅外形尺寸的重要指标。

其上、下锥角大小对蒸煮锅装料、放浆、送液和通汽等操作没有影响，只是对蒸煮锅的高度有一定的影响〔×〕2.锅壳上锥部内壁面装有两组锥形滤网，上面一组用于排汽〔气〕时防止锅内纤维物料被带出，下面一组滤网用于把循环加热系统送来的药液漫衍到蒸煮锅全部截面上。

粉煤灰制浆设备安全操作规程模版第一章总则第一条为加强对粉煤灰制浆设备的安全管理，保护人身安全和设备完好，制定本操作规程。

第二条本操作规程适用于所有使用粉煤灰制浆设备的操作人员。

第三条各级管理人员应当严格遵守本操作规程，并对操作人员进行安全教育和培训。

第四条粉煤灰制浆设备的安全管理要符合国家法律法规的规定，并结合本单位的实际情况制定。

第二章装置设备管理第五条粉煤灰制浆设备应设定专门的管理责任人，负责设备的日常维护和安全管理工作。

第六条粉煤灰制浆设备应按照国家标准进行选型和采购，严格按照设备说明书操作，不得超负荷运行。

第七条设备的进出口应设置标志，方便人员辨认和操作。

第八条设备运行时，应设置专人值班，定期巡视，并做好巡视记录。

第九条设备维护保养应按照维护保养计划进行，严格按照作业规程操作。

第十条设备运行时，发现异常情况应立即停机检修，并上报设备管理责任人。

第三章操作人员管理第十一条所有操作人员必须按照国家相关法律法规和本单位的规定参加安全培训，合格后方可上岗操作。

第十二条操作人员在上岗前必须穿戴好相应的劳动防护用品，确保人身安全。

第十三条操作人员应仔细阅读设备操作说明书，并按照要求操作，不得擅自更改操作方式。

第十四条操作人员在操作过程中应保持专心，严禁离岗或进行与工作无关的活动。

第十五条操作人员应定期进行身体健康检查，不得患有对操作工作具有风险的疾病。

第四章安全操作规范第十六条操作前应检查设备开关、仪表和润滑油等情况，确保设备正常运行。

第十七条操作过程中应注意观察设备运行情况，发现设备异常及时处理。

第十八条操作人员应遵守操作规程，不得擅自关闭保护装置或进行其他与操作规程不符的行为。

第十九条加料操作时，应确保加料的安全性和正确性，并注意避免堵料现象。

第二十条操作人员应对生产现场进行整理，保持清洁，不得留下杂物。

第二十一条操作人员应按照标准操作程序进行设备停机和开机操作，并记录相关数据。

第五章突发事件处理第二十二条发生泄漏、火灾、爆炸等突发事件时，操作人员应立即向设备管理责任人报告，并进行应急处理。

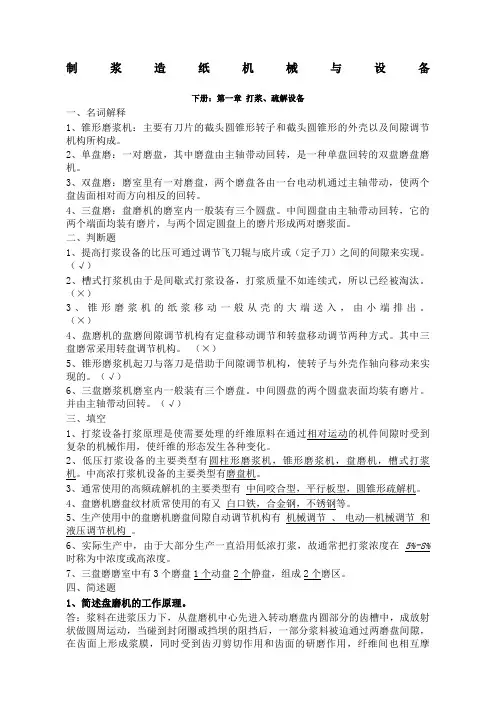

制浆造纸机械与设备下册：第一章打浆、疏解设备一、名词解释1、锥形磨浆机：主要有刀片的截头圆锥形转子和截头圆锥形的外壳以及间隙调节机构所构成。

2、单盘磨：一对磨盘，其中磨盘由主轴带动回转，是一种单盘回转的双盘磨盘磨机。

3、双盘磨：磨室里有一对磨盘，两个磨盘各由一台电动机通过主轴带动，使两个盘齿面相对而方向相反的回转。

4、三盘磨：盘磨机的磨室内一般装有三个圆盘。

中间圆盘由主轴带动回转，它的两个端面均装有磨片，与两个固定圆盘上的磨片形成两对磨浆面。

二、判断题1、提高打浆设备的比压可通过调节飞刀辊与底片或（定子刀）之间的间隙来实现。

（√）2、槽式打浆机由于是间歇式打浆设备，打浆质量不如连续式，所以已经被淘汰。

（×）3、锥形磨浆机的纸浆移动一般从壳的大端送入，由小端排出。

（×）4、盘磨机的盘磨间隙调节机构有定盘移动调节和转盘移动调节两种方式。

其中三盘磨常采用转盘调节机构。

（×）5、锥形磨浆机起刀与落刀是借助于间隙调节机构，使转子与外壳作轴向移动来实现的。

（√）6、三盘磨浆机磨室内一般装有三个磨盘。

中间圆盘的两个圆盘表面均装有磨片。

并由主轴带动回转。

（√）三、填空1、打浆设备打浆原理是使需要处理的纤维原料在通过相对运动的机件间隙时受到复杂的机械作用，使纤维的形态发生各种变化。

2、低压打浆设备的主要类型有圆柱形磨浆机，锥形磨浆机，盘磨机，槽式打浆机。

中高浓打浆机设备的主要类型有磨盘机。

3、通常使用的高频疏解机的主要类型有中间咬合型，平行板型，圆锥形疏解机。

4、盘磨机磨盘纹材质常使用的有又白口铁，合金钢，不锈钢等。

5、生产使用中的盘磨机磨盘间隙自动调节机构有机械调节、电动—机械调节和液压调节机构。

6、实际生产中，由于大部分生产一直沿用低浓打浆，故通常把打浆浓度在5%-8% 时称为中浓度或高浓度。

7、三盘磨磨室中有3个磨盘1个动盘2个静盘，组成2个磨区。

四、简述题1、简述盘磨机的工作原理。

粉煤灰制浆设备安全操作规程范本第一章总则第一条：根据粉煤灰制浆设备的特点和工作环境，制定本安全操作规程，保障设备使用过程中的人身安全和设备的运行稳定。

第二章安全准备工作第一条：在进行粉煤灰制浆设备操作前，必须经过专业培训，取得相关操作证书，并了解设备的工作原理、技术参数和安全操作规程。

第二条：使用粉煤灰制浆设备前，必须检查设备的运行状态，确保设备正常工作。

第三章设备操作规程第一条：操作人员必须穿戴好防护设备，包括安全帽、防护眼镜、耳塞、防护服等，并确认设备周围没有其他人员。

第二条：设备启动前，应将设备周围的杂物清除，确保设备运行期间没有障碍物。

第三条：操作人员在操作设备时，要集中注意力，严禁分心、讲电话、吃东西等行为，以免发生意外事故。

第四条：禁止将手、脚或其他物体伸入设备运行区域，以免被设备夹伤。

第五条：操作人员在设备运行过程中，应随时注意设备的运行状态，发现异常情况要及时报告上级。

第四章设备维护保养第一条：设备的维护保养必须有专人负责，定期检查设备的运行情况，确保设备在良好状态下运行。

第二条：设备维护保养期间，必须切断设备的电源，并采取必要的安全措施，避免因误操作引发事故。

第三条：设备维护保养时，必须按照操作手册的要求进行操作，并使用适当的工具和设备。

第四条：设备维护保养完毕后，必须将维修工具和设备清理干净，归位妥善保管。

第五章突发事件处理第一条：遇到设备故障或突发事件时，操作人员必须立即切断设备的电源，并及时报告上级。

第二条：在处理突发事件时，必须根据实际情况采取相应的应急措施，确保人员安全和设备的正常运行。

第六章安全巡视及记录第一条：设备的安全巡视由专人负责，定期巡视设备的运行状态，及时发现问题并进行处理。

第二条：安全巡视记录应详细记录巡视时间、内容和处理情况，并及时上报相关部门。

第三条：对于发现的问题，必须及时处理，并在记录中说明处理措施和效果。

第七章处罚及追究责任第一条：对于违反安全操作规程的行为，将依法采取相应的处罚措施，包括口头警告、书面警告、记过、记大过、降级、解聘等。

粉煤灰制浆设备安全操作规程范文第一章总则第一条为规范粉煤灰制浆设备的操作行为，确保生产安全，制定本规程。

第二条本规程适用于粉煤灰制浆设备的操作人员。

第三条粉煤灰制浆设备操作人员应熟悉本规程，并严格遵守下列规定。

第二章安全管理第四条粉煤灰制浆设备应有专人管理，并配备合格的安全管理人员。

第五条粉煤灰制浆设备应进行定期检验，确保设备运行安全。

第六条粉煤灰制浆设备应设置可独立操作的紧急停车装置，并保持灵敏可靠。

第七条禁止未经许可的人员擅自操作或触摸设备。

第八条对于发现的设备故障应及时停产并报告维修。

第九条禁止擅自改变设备的工作状态或参数设置。

第十条粉煤灰制浆设备操作人员应经过专门培训，取得相应的操作证书。

第三章安全操作第十一条粉煤灰制浆设备操作前，应进行设备检查，确保各项指示灯、仪表正常。

第十二条具备操作资质的人员方可操作设备，严禁未经许可的人员操作设备。

第十三条粉煤灰制浆设备操作人员应佩戴好个人防护装备，包括安全帽、工作服、工作鞋等。

第十四条粉煤灰制浆设备操作人员应熟悉设备工作原理及相关工艺流程。

第十五条运行中的设备禁止私拆、私改、施工及测试。

第十六条粉煤灰制浆设备操作人员应按照操作规程进行操作，并注意设备运行情况。

第十七条粉煤灰制浆设备操作人员应注意设备运行情况，如发现异常情况应及时报告。

第十八条粉煤灰制浆设备操作结束后，应关闭设备电源，并做好设备的清洁工作。

第十九条对于发现的设备故障应及时进行维修，并在维修结束后进行检测。

第四章灭火处理第二十条粉煤灰制浆设备操作人员如果发现设备发生火灾，应按照以下步骤进行处理：（一）立即报警，并通知相关人员撤离。

（二）采取措施保护周围设备，防止火势蔓延。

（三）用消防器材进行灭火，确保火势得到迅速控制。

（四）在火势得到控制后，组织人员检查设备，确保安全。

第五章紧急救援第二十一条紧急情况下，粉煤灰制浆设备操作人员应按照以下步骤进行救援：（一）立即报警，并通知相关人员协助救援。

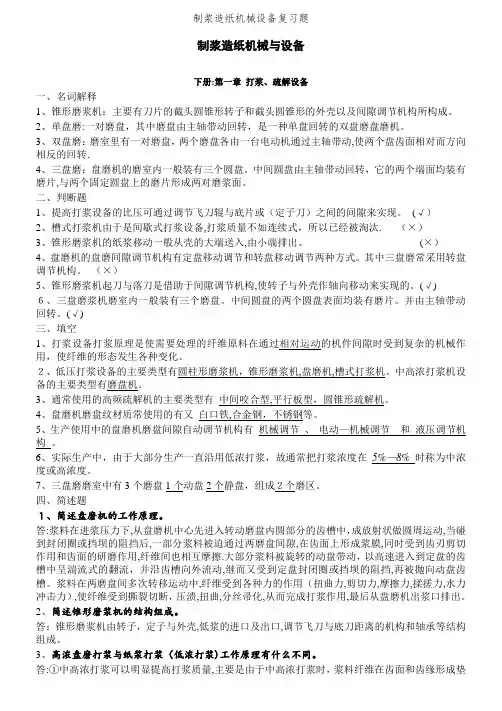

制浆造纸机械与设备下册:第一章打浆、疏解设备一、名词解释1、锥形磨浆机：主要有刀片的截头圆锥形转子和截头圆锥形的外壳以及间隙调节机构所构成。

2、单盘磨:一对磨盘，其中磨盘由主轴带动回转，是一种单盘回转的双盘磨盘磨机。

3、双盘磨：磨室里有一对磨盘，两个磨盘各由一台电动机通过主轴带动,使两个盘齿面相对而方向相反的回转．4、三盘磨：盘磨机的磨室内一般装有三个圆盘。

中间圆盘由主轴带动回转，它的两个端面均装有磨片,与两个固定圆盘上的磨片形成两对磨浆面。

二、判断题1、提高打浆设备的比压可通过调节飞刀辊与底片或（定子刀）之间的间隙来实现。

(√）2、槽式打浆机由于是间歇式打浆设备,打浆质量不如连续式，所以已经被淘汰. （×）3、锥形磨浆机的纸浆移动一般从壳的大端送入,由小端排出。

(×）4、盘磨机的盘磨间隙调节机构有定盘移动调节和转盘移动调节两种方式。

其中三盘磨常采用转盘调节机构。

（×）5、锥形磨浆机起刀与落刀是借助于间隙调节机构,使转子与外壳作轴向移动来实现的。

(√)６、三盘磨浆机磨室内一般装有三个磨盘。

中间圆盘的两个圆盘表面均装有磨片。

并由主轴带动回转。

(√)三、填空1、打浆设备打浆原理是使需要处理的纤维原料在通过相对运动的机件间隙时受到复杂的机械作用，使纤维的形态发生各种变化。

２、低压打浆设备的主要类型有圆柱形磨浆机，锥形磨浆机,盘磨机,槽式打浆机。

中高浓打浆机设备的主要类型有磨盘机。

3、通常使用的高频疏解机的主要类型有中间咬合型,平行板型，圆锥形疏解机。

4、盘磨机磨盘纹材质常使用的有又白口铁,合金钢，不锈钢等。

5、生产使用中的盘磨机磨盘间隙自动调节机构有机械调节、电动—机械调节和液压调节机构。

6、实际生产中，由于大部分生产一直沿用低浓打浆，故通常把打浆浓度在5%—8% 时称为中浓度或高浓度。

7、三盘磨磨室中有3个磨盘1个动盘2个静盘，组成２个磨区。

四、简述题１、简述盘磨机的工作原理。
