打浆原理及操作1.多盘浓缩机的结构和工作原理多盘浓缩机的结构：多盘浓缩机是由圆盘、喷嘴、滤液阀、滚柱轴承和进料箱组成。
圆盘是由十几二十个扇片组成，每个扇片包括有一个中空滤水板和用螺栓固定在中心轴上的框架。
喷嘴有剥浆喷嘴和洗网用喷嘴，剥浆喷嘴喷水是斜对着圆盘旋转方向的，以提高剥浆效率；洗网用喷嘴采用摆动式，可确保最大面积的圆盘周边部分得到尽可能长的洗涤时间。
滤液阀将圆盘分隔成真空区和非真空区，并将真空区的的水气混合物排到水封池，水腿设计成虹吸式以防止空气泡的积累，确保空气包能迅速传送通过水腿，形成较好的真空效果。
滚柱轴承安装于两端起支撑作用。
进料箱与过滤机槽组合在一起，各个圆盘可以有各自的进料箱以使纸料的分配最佳化。
工作原理：白水回收机在运行过程中,白水中的固形物沉积在滤网上,并在圆盘形成滤层,而水则通过滤层和滤网流入扇形区,进入中心轴,从中心轴末端滤液阀流出,每转一周,经过自然过滤区,真空吸滤区,剥浆区和洗网区.在自然过滤区,在大气压下首先浸没在纸料中形成浆层，此区域固形物易通过滤网,出水比较浑浊,叫浊白水.随着圆盘回转,滤层逐渐加厚,过滤阻力增加,通过滤液阀借助水腿管真空来提高过滤压差,此区域水比较清,称为清白水;圆盘继续回转离开纸料悬浮液时,少量残留的滤液被很快排出，空气被吸过浆层，使得浆层被进一步脱水，进入剥浆洗网区,在卸料处切断真空，用剥浆喷水管把浆层从网上剥下落入疏解输送机进入贮浆池,然后用摆动喷水管清洗滤网,完成一个周期,从而达到白水回收或是纸料浓缩的目的.多盘白水回收机过滤的效率,主要取决于滤层的形成情况,借助于加入一定数量的长纤维来形成滤层,其次,滤网目数的大小,白水通过量,真空度,处理白水的浓度,圆盘转速都有一定的影响.2.2. 打浆原理盘磨机的工作原理:浆料从盘磨中心进入磨浆区,在高速回转的盘磨带动下向着盘磨的径向作圆周运动,由于离心力和圆周力的联合作用,浆料既有径向运动的趋向,又有作圆周运动的趋向,并由于转盘对定盘高速的相对运动,两个磨面的齿纹和齿槽频繁交错,浆料也就频繁地起落于齿纹和齿槽之间呈湍流式翻动,因而浆料随高速运动的盘磨旋转在两个磨盘面间作近似螺旋线的运动,在这个运动中浆料受到各种力的作用,使之发生疏解分离、横断纵裂、吸水润胀、分丝帚化、细纤维化等各种变化。

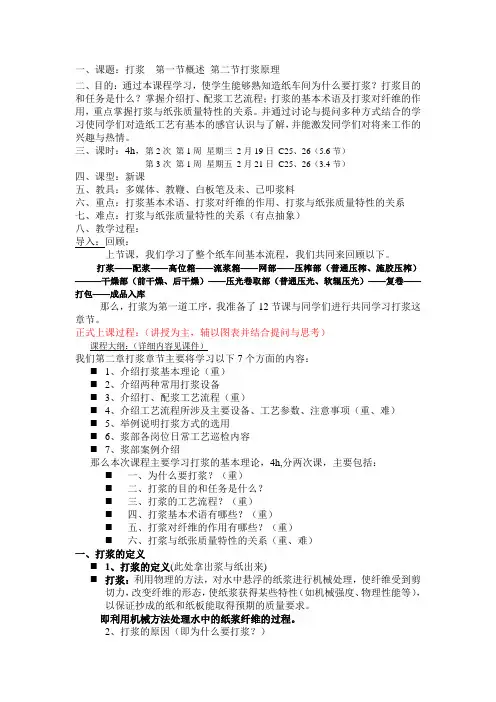

一、课题：打浆第一节概述第二节打浆原理二、目的：通过本课程学习，使学生能够熟知造纸车间为什么要打浆？打浆目的和任务是什么？掌握介绍打、配浆工艺流程；打浆的基本术语及打浆对纤维的作用，重点掌握打浆与纸张质量特性的关系。
并通过讨论与提问多种方式结合的学习使同学们对造纸工艺有基本的感官认识与了解，并能激发同学们对将来工作的兴趣与热情。
三、课时：4h，第2次第1周星期三2月19日C25、26（5.6节）第3次第1周星期五2月21日C25、26（3.4节）四、课型：新课五、教具：多媒体、教鞭、白板笔及未、已叩浆料六、重点：打浆基本术语、打浆对纤维的作用、打浆与纸张质量特性的关系七、难点：打浆与纸张质量特性的关系（有点抽象）八、教学过程：导入：回顾：上节课，我们学习了整个纸车间基本流程，我们共同来回顾以下。
打浆——配浆——高位箱——流浆箱——网部——压榨部（普通压榨、施胶压榨）———干燥部（前干燥、后干燥）——压光卷取部（普通压光、软辊压光）——复卷——打包——成品入库那么，打浆为第一道工序，我准备了12节课与同学们进行共同学习打浆这章节。
正式上课过程：（讲授为主，辅以图表并结合提问与思考）课程大纲：（详细内容见课件）我们第二章打浆章节主要将学习以下7个方面的内容：⏹1、介绍打浆基本理论（重）⏹2、介绍两种常用打浆设备⏹3、介绍打、配浆工艺流程（重）⏹4、介绍工艺流程所涉及主要设备、工艺参数、注意事项（重、难）⏹5、举例说明打浆方式的选用⏹6、浆部各岗位日常工艺巡检内容⏹7、浆部案例介绍那么本次课程主要学习打浆的基本理论，4h,分两次课，主要包括：⏹一、为什么要打浆？（重）⏹二、打浆的目的和任务是什么？⏹三、打浆的工艺流程？（重）⏹四、打浆基本术语有哪些？（重）⏹五、打浆对纤维的作用有哪些？（重）⏹六、打浆与纸张质量特性的关系（重、难）一、打浆的定义⏹1、打浆的定义(此处拿出浆与纸出来)⏹打浆：利用物理的方法，对水中悬浮的纸浆进行机械处理，使纤维受到剪切力，改变纤维的形态，使纸浆获得某些特性（如机械强度、物理性能等），以保证抄成的纸和纸板能取得预期的质量要求。
打浆机的原理和工作方式介绍概述打浆机，也称为搅拌机、混合机，是一种广泛应用于化工、食品、医药等行业的机械设备。
它通过机械力将固体颗粒与液体混合，达到均匀悬浮的效果。
本文将介绍打浆机的原理和工作方式，以帮助读者更好地了解它的功能和应用。
一、原理打浆机的原理是通过搅拌或混合的力量，将固体颗粒与液体进行均匀混合，使其悬浮于液体中。
这样可以达到颗粒分散、解聚和溶解的效果。
下面将详细介绍几种常见的原理。
1. 机械搅拌原理打浆机通过搅拌机构产生机械力，将固体颗粒与液体进行强力搅拌。
在搅拌的过程中，固体颗粒会散开，进而与液体充分接触、混合，使颗粒在液体中均匀悬浮。
2. 气体悬浮原理一些打浆机采用气体悬浮原理，通过喷气装置将气体喷入液体中，产生气泡。
气泡的上升过程会产生强烈的湍流，从而使固体颗粒与液体充分接触、混合。
3. 旋转叶片原理另外一些打浆机采用旋转叶片原理。
通过旋转叶片在液体中制造强烈的搅拌和剪切力，使固体颗粒与液体混合。
二、工作方式打浆机的工作方式主要分为以下几种常见的形式。
1. 单级打浆机单级打浆机是指一台机器只进行一次搅拌的设备。
它主要适用于喷色液体的制备，如细纱浆、粗纱浆等。
在单级打浆过程中，机器内部的叶片产生剪切和搅拌力，使浆料得到均匀混合。
2. 多级打浆机多级打浆机是指一台机器进行多次连续搅拌的设备。
它通常由多级搅拌室组成，每个搅拌室都有不同的旋转叶片，并与进出口管道相连。
在多级打浆过程中，浆料通过一级搅拌室，然后经过调节和控制，再进入下一级搅拌室。
这样可以使浆料得到更好的混合效果。
3. 离心式打浆机离心式打浆机利用离心力的作用，将浆料投入到高速旋转的离心筒内。
在离心力的作用下，固体颗粒和液体得到分离。
固体颗粒被抛到离心筒的墙壁上，而液体则通过出口排出。
这种打浆机适用于需要将固体颗粒从液体中分离的场合。
4. 真空打浆机真空打浆机是一种将浆料置于真空环境下进行搅拌的设备。
通过降低环境压力，可以达到使浆料齐化的目的。

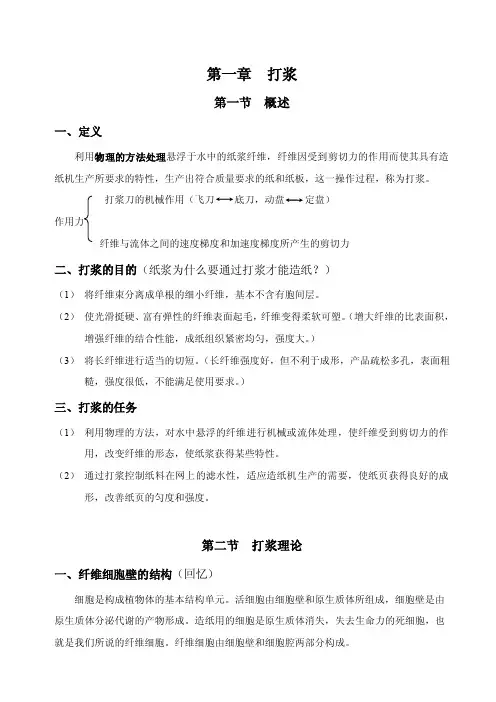

第一章打浆第一节概述一、定义利用物理的方法处理悬浮于水中的纸浆纤维，纤维因受到剪切力的作用而使其具有造纸机生产所要求的特性，生产出符合质量要求的纸和纸板，这一操作过程，称为打浆。
打浆刀的机械作用（飞刀底刀，动盘定盘）作用力纤维与流体之间的速度梯度和加速度梯度所产生的剪切力二、打浆的目的（纸浆为什么要通过打浆才能造纸？）（1）将纤维束分离成单根的细小纤维，基本不含有胞间层。
（2）使光滑挺硬、富有弹性的纤维表面起毛，纤维变得柔软可塑。
（增大纤维的比表面积，增强纤维的结合性能，成纸组织紧密均匀，强度大。
）（3）将长纤维进行适当的切短。
（长纤维强度好，但不利于成形，产品疏松多孔，表面粗糙，强度很低，不能满足使用要求。
）三、打浆的任务（1）利用物理的方法，对水中悬浮的纤维进行机械或流体处理，使纤维受到剪切力的作用，改变纤维的形态，使纸浆获得某些特性。
（2）通过打浆控制纸料在网上的滤水性，适应造纸机生产的需要，使纸页获得良好的成形，改善纸页的匀度和强度。
第二节打浆理论一、纤维细胞壁的结构（回忆）细胞是构成植物体的基本结构单元。
活细胞由细胞壁和原生质体所组成，细胞壁是由原生质体分泌代谢的产物形成。
造纸用的细胞是原生质体消失，失去生命力的死细胞，也就是我们所说的纤维细胞。
纤维细胞由细胞壁和细胞腔两部分构成。
纤维细胞壁形成过程：纤维素大分子链原细纤维微细纤维细纤维细胞壁各层氢键40个700个细胞壁是由许多结构和化学性质都不相同的层次组成，根据形成的先后可分为：胞间层（M），初生壁（P），次生壁（S）。
胞间层（M）：位于细胞壁最外层，为相邻两个细胞所共有。
成分：90%左右的木素，少量果胶和半纤维素。
制浆时，必须将此层溶掉。
初生壁（P）：是细胞生长过程中最早形成的一层。
主要成分是木素和半纤维素。
很薄，由微细纤维杂乱无章的排列，呈网状。
牢牢的束在次生壁上，不利于纤维的吸水润胀和细纤维化，因此打浆时需要将P层打碎破除。
次生壁（S）：比初生壁厚，是纤维的主体，又可再分为三层，S1、S2、S3。
第一章打浆第一节概述一、定义利用物理的方法处理悬浮于水中的纸浆纤维，纤维因受到剪切力的作用而使其具有造纸机生产所要求的特性，生产出符合质量要求的纸和纸板，这一操作过程，称为打浆。
打浆刀的机械作用（飞刀底刀，动盘定盘）作用力纤维与流体之间的速度梯度和加速度梯度所产生的剪切力二、打浆的目的（纸浆为什么要通过打浆才能造纸？）（1）将纤维束分离成单根的细小纤维，基本不含有胞间层。
（2）使光滑挺硬、富有弹性的纤维表面起毛，纤维变得柔软可塑。
（增大纤维的比表面积，增强纤维的结合性能，成纸组织紧密均匀，强度大。
）（3）将长纤维进行适当的切短。
（长纤维强度好，但不利于成形，产品疏松多孔，表面粗糙，强度很低，不能满足使用要求。
）三、打浆的任务（1）利用物理的方法，对水中悬浮的纤维进行机械或流体处理，使纤维受到剪切力的作用，改变纤维的形态，使纸浆获得某些特性。
（2）通过打浆控制纸料在网上的滤水性，适应造纸机生产的需要，使纸页获得良好的成形，改善纸页的匀度和强度。
第二节打浆理论一、纤维细胞壁的结构（回忆）细胞是构成植物体的基本结构单元。
活细胞由细胞壁和原生质体所组成，细胞壁是由原生质体分泌代谢的产物形成。
造纸用的细胞是原生质体消失，失去生命力的死细胞，也就是我们所说的纤维细胞。
纤维细胞由细胞壁和细胞腔两部分构成。
纤维细胞壁形成过程：纤维素大分子链原细纤维微细纤维细纤维细胞壁各层氢键40个700个细胞壁是由许多结构和化学性质都不相同的层次组成，根据形成的先后可分为：胞间层（M），初生壁（P），次生壁（S）。
胞间层（M）：位于细胞壁最外层，为相邻两个细胞所共有。
成分：90%左右的木素，少量果胶和半纤维素。
制浆时，必须将此层溶掉。
初生壁（P）：是细胞生长过程中最早形成的一层。
主要成分是木素和半纤维素。
很薄，由微细纤维杂乱无章的排列，呈网状。
牢牢的束在次生壁上，不利于纤维的吸水润胀和细纤维化，因此打浆时需要将P层打碎破除。
次生壁（S）：比初生壁厚，是纤维的主体，又可再分为三层，S1、S2、S3。
打浆机工作原理
打浆机的工作原理是通过电动机驱动刀具或者搅拌器快速旋转，将待处理的物质进行打碎、混合和搅拌。
其具体工作原理如下：
1. 电动机驱动：打浆机通过内置的电动机来提供动力。
电动机会将电能转化为机械能，驱动刀具或者搅拌器进行旋转。
2. 刀具或搅拌器：打浆机内部装备着不同形状和材质的刀具或搅拌器，它们通常位于一个容器内。
根据不同的工作需要，刀具通常具有锋利的边缘，而搅拌器通常由分散的搅拌叶片组成。
3. 旋转运动：当电动机启动时，刀具或搅拌器开始以高速旋转。
旋转的速度可以根据需要进行调整。
4. 物质处理：待处理的物质通常被放置在打浆机的容器内。
当刀具或搅拌器旋转时，物质被带到刀具边缘或搅拌器叶片周围。
5. 打碎和混合：刀具边缘的旋转将待处理的物质快速剪切和撕裂，同时搅拌器的旋转搅动物质，促使其均匀混合。
这样就可以实现物质的打碎和混合。
具体打碎和混合的效果取决于所选用的刀具或搅拌器的设计和性能。
6. 控制和安全性：打浆机通常配备了控制装置，可以通过调整旋转速度和其他参数来控制物质处理的效果。
此外，为了安全起见，在操作过程中通常会设置保护装置，以避免误操作或意外发生。
需要注意的是，打浆机的工作原理可以因其类型和用途的不同而有所差异，上述工作原理仅为常见打浆机的基本描述。
