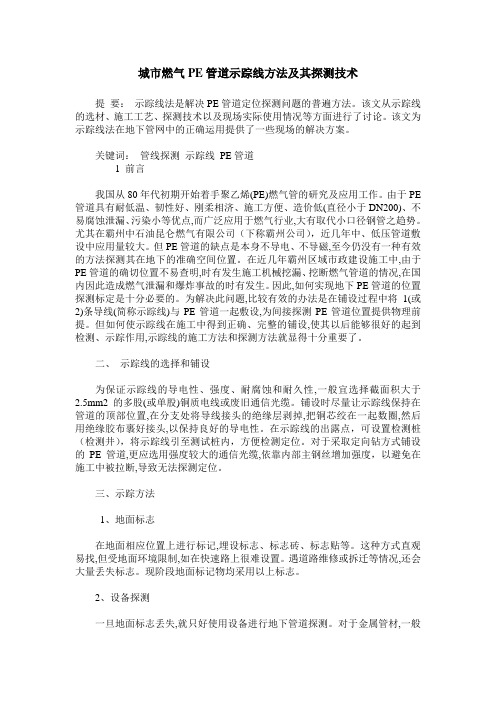

城市燃气PE管道示踪线方法及其探测技术提要：示踪线法是解决PE管道定位探测问题的普遍方法。
该文从示踪线的选材、施工工艺、探测技术以及现场实际使用情况等方面进行了讨论。
该文为示踪线法在地下管网中的正确运用提供了一些现场的解决方案。
关键词：管线探测示踪线PE管道1 前言我国从80年代初期开始着手聚乙烯(PE)燃气管的研究及应用工作。
由于PE 管道具有耐低温、韧性好、刚柔相济、施工方便、造价低(直径小于DN200)、不易腐蚀泄漏、污染小等优点,而广泛应用于燃气行业,大有取代小口径钢管之趋势。
尤其在霸州中石油昆仑燃气有限公司（下称霸州公司），近几年中、低压管道敷设中应用量较大。
但PE管道的缺点是本身不导电、不导磁,至今仍没有一种有效的方法探测其在地下的准确空间位置。
在近几年霸州区域市政建设施工中,由于PE管道的确切位置不易查明,时有发生施工机械挖漏、挖断燃气管道的情况,在国内因此造成燃气泄漏和爆炸事故的时有发生。
因此,如何实现地下PE管道的位置探测标定是十分必要的。
为解决此问题,比较有效的办法是在铺设过程中将1(或2)条导线(简称示踪线)与PE管道一起敷设,为间接探测PE管道位置提供物理前提。
但如何使示踪线在施工中得到正确、完整的铺设,使其以后能够很好的起到检测、示踪作用,示踪线的施工方法和探测方法就显得十分重要了。
二、示踪线的选择和铺设为保证示踪线的导电性、强度、耐腐蚀和耐久性,一般宜选择截面积大于2.5mm2的多股(或单股)铜质电线或废旧通信光缆。
铺设时尽量让示踪线保持在管道的顶部位置,在分支处将导线接头的绝缘层剥掉,把铜芯绞在一起数圈,然后用绝缘胶布裹好接头,以保持良好的导电性。
在示踪线的出露点，可设置检测桩（检测井），将示踪线引至测试桩内，方便检测定位。
对于采取定向钻方式铺设的PE管道,更应选用强度较大的通信光缆,依靠内部主钢丝增加强度，以避免在施工中被拉断,导致无法探测定位。
三、示踪方法1、地面标志在地面相应位置上进行标记,埋设标志、标志砖、标志贴等。
聚乙烯燃气管道位置与埋深检测方法C.1探管仪定位法C.1.1方法介绍发射机发射固定频率的信号施加到待测管线上，接收机以相同频率接收此信号，利用电磁信号的原理来探测地下管线的精确位置和埋深。
C.1.2检测设备检测设备包括发射机、接收机，以及配套的电源设备、连接线等。
C.1.3检测步骤探管仪定位法检测步骤如下：a）利用阀井、开挖点等能够接触到管道示踪线的位置将发射机与待测管道示踪线进行连接：b）设定电流强度，调节发射机输出电流，尽量大地稳定输出；c）设定接收机探测频率，确保与发射机工作在同一频率上；d）利用峰值法或者谷值法对管道定位，配合GNSS定位仪，记录管线的埋深及坐标，绘制管线路由图。
C.2固定信标定位法C.2.1适用范围本方法适用于埋设有电子标识器的聚乙烯燃气管道的检测。
C.2.2方法介绍信标探测器通过发送可使地下信标感应的特定低频脉冲信号，并接收地下信标感应信号，定位布设于地下管线上方的电子标识器，确定管线的位置和埋深。
C.2.3检测设备检测设备包括信标探测仪接收机、电子标识器等。
C.2.4检测步骤固定信标定位法检测步骤如下：a）架设信标探测器，设定探测频率，不同埋设深度的信标对应不同的频率；b）探测管线位置上方布设的信标对管道定位，配合GNSS定位仪，记录管线的埋深及坐标，绘制管线路由图。
C.3探地雷达定位法C.3.1适用范围本方法适用于未敷设示踪线或示踪线失效的聚乙烯燃气管道的检测。
C.3.2方法介绍利用超高频短脉冲电磁波在介质中传播时其路径、电磁场强度与波形随通过介质的电性质和几何形态的不同而变化的特点，根据接收到波的行程时间、幅度与波形资料来判断管线的位置和埋深。
C.3.3检测设备检测设备包括管线探地雷达发射天线、接收天线等。
C.3.4测量步骤探地雷达收集方式一般采用剖面法探测，以阀井、开挖点等作为坐标原点，将发射、接收天线以固定的分离距摆放，沿检测方向以等步长同步移动，所有单道反射信息构成了雷达图像剖面，其中横坐标表示天线在水平方向的位置，纵坐标记录的是反射波的行程时间。
浅谈车载 PPB 级高精准泄漏检测仪在燃气管道泄漏检测中的运用【摘要】近年来，中国燃气行业迅猛发展，管网规模持续扩张。
五年间，燃气管网实现了40万公里到80万公里的飞速增长。
但是近年来，经常出现燃气管道泄漏，给居民的生命财产安全带来了很大的隐患。
本文将针对燃气管道的泄漏原因进行分析，提出现有常用检测方法，着重介绍为了提高检测效率使用车载PPB级高精准泄漏检测仪，实现高效精准检测。
【关键词】燃气管道泄漏原因检测高精准1引言随着我国城市经济发展，对燃气需求量呈逐年上升趋势，管道建设规模也在不断扩大，燃气行业的日常运营和安全管理都面临挑战。
从铺设的年代来看，其中已有相当一部分的管道运行时间过长，管道腐蚀严重，已进入泄漏频发期。
老旧管线存在安全隐患，历史遗留的管网问题对燃气泄漏检测工作也提出了更高的要求。
要加强对泄漏原因分析，进行完善，采取有效的手段来保障城市燃气管道的安全运行，现有的燃气管道泄漏检测技术存在一定的缺陷，我们应该不断地寻找更加快速安全精准可靠的检漏方法，提高燃气管道的质量，保证管道的密封性、完整性，保证燃气的安全输送。
2燃气管道泄漏原因分析2.1管道材质问题燃气管道质量有着特定要求，必须符合建设标准。
在购置管材时，由于对实际情况缺乏了解，或者为了节省资金而选择价格较低产品；收货验收时把关不严；管道储存没有妥善放置，受到外部环境影响会发生变质，导致性能变差；铺设之前没有对管材进行检查，存在裂缝、孔洞等缺陷未被发现。
这些都会导致安装投运后发生泄漏。
2.2施工质量差燃气管道施工具有复杂性、范围广等特点，过程中要严格按照工序执行，保证最终质量达标。
管道下沟前未将管沟内塌方、石块、雨水、油污和积雪等清除干净，石方段管沟松软垫层厚度不足300毫米，回填时石方段四周未用软土回填等等，造成防腐层损伤，易腐蚀穿孔发生泄漏。
2.3管道腐蚀燃气管道大多都是由金属构成的，经过长时间的使用就会出现金属的腐蚀，使得原有的管道功能降低，容易发生燃气泄漏。
燃气PE管道探测项目计划书中燃燃气的用户对管道老化的认识一直不够充分，对地下管线缺乏足够的重视，导致很多老旧管网因管道老化问题严重而无法正常使用。
目前，市场上 PE （聚乙烯）管道较少使用，也就是我们常说的 PE防腐管、聚氯乙烯管、耐磨耐腐蚀管等。
这类管道其使用寿命长，可以达到50年左右。
一般情况下，由于老旧管线的地下管线为水泥砼结构造成管道质量差等问题就会引起爆管事故。
因此必须要对老旧管线进行检测探测工作。
中燃燃气是国有控股公司，拥有完整的管网资源、完善的施工建设管理和成熟的施工经验，同时拥有一支专业素质高、技术力量强、管理能力出众而又团结高效的团队。
在现有业务范围内完成好新建管廊内各管线探测工作已不是什么新鲜事，所以我们对 PE管道探测项目进行了一次较为全面的摸底调查工作，并制定了详细完善的科学合理、可行高效实施方案。
一、项目概况本项目主要为新建地下管廊内所有 PE管线测量、探测。
现进行了摸底调查工作，并制定了详细科学合理、可行高效实施方案和详细记录，为以后开展工程施工打下基础。
PE管道的材质和性能指标介绍: PE是一种新型复合材料。
是一种新型材料，具有良好的机械性能和化学性能，在目前可应用于任何一种材料，包括但不限于石油、化工催化剂都是其优良的替代品。
耐热性强（不吸水）不变形、不爆裂、不老化以及抗机械冲击强度大等特点。
PE具有优良的耐化学腐蚀性，耐高温性，可耐低温(-20℃~+200℃）腐蚀.能在海水中使用（不能在空气中贮藏）。
PE管道施工方便，使用寿命长且耐腐蚀及电绝缘性能良好，用于输送一般化学介质及输送固体、气体及蒸气等压力容器及其他设备。
使用温度一般为-20℃~+85℃之间，并有较好的耐酸碱性。
PE管道与普通碳钢相比具有优良的耐腐蚀性能、耐高温性能、化学稳定性、耐低温性、机械强度高、抗冲击性能好；耐高温性好；不吸水；耐腐蚀；价格便宜等优点。
随着管道埋深变大，埋在地下介质较多，在正常情况下管道可以承受50吨以上的压力和温度以及100℃以下高温热蒸汽或者是海水等恶劣条件下。
浅谈 PE管燃气地下管线探测方案摘要：本文对管道材料发展、PE燃气管道主要特点实行分析，对埋地PE燃气管道探测方法和探测原理作以研究，然后对埋地PE燃气管道探测方法进行刍议，旨在了解埋地PE燃气管道探测特点和原理后，对管道直线点、弯头、三通点等加以探测处理。
关键词：埋地；PE燃气管道；探测方法PE燃气管道系统配置后于各领域中应用，比如说：供水管道、排水管道、排污管道等，但是无法探测到PE燃气管道的深度和位置。
因此，需要正视城镇埋地PE燃气管道探测工作，对不同位置和埋深情况进行探测，从而不断提高PE燃气管道工作效率。
一、管道材料发展、PE燃气管道主要特点的分析聚乙烯材质所制管道即为PE管道，和金属管道进行比较小口径PE管道能卷成盘状运输、接头较少、施工便捷、造价低，而且不容易发生腐蚀泄漏的情况，对于输送物质不会构成严重污染，因而当前被广泛应用于城市埋地管网中[1]。
PE管道存在较多优势，同样存在一定的不足，如：强度低、无法探测位置、走向及深度等，因管道具体位置不明确所以容易发生挖断、挖漏问题，做好探测标定埋地PE管道位置工作非常关键。
PE管材的性能稳定、安装方面存在较多优势，故此逐渐取代了城市燃气埋地钢管、铸铁管道，尤其为输送燃气、自然水管道中应用广泛。
然而，需要注意的是PE管道经惰性材质所制不导电、不导磁，埋入地下后不能直接于地面探测到PE管道地下空间的部位。
导线示踪线技术可铺设于施工PE管道，和其共同埋入铜导线，为日后探测PE管道部位、深度奠定基础，故此进行埋地管道施工的过程应合理使用并发挥出示踪线的作用。
二、埋地PE燃气管道探测方法和探测原理的研究（一）PE燃气管道探测方法PE燃气管道，具有不导电不导磁基本绝缘的特性，电流加载电磁感应原理探测方法难以识别，探测属于世界性难题，常见的探测方法有：示踪线探测法、探地雷达探测法、声波探测法。
（二）PE燃气管道探测原理1、示踪线探测法的主要原理存在示踪线PE燃气管道深度探测，可用RD8100探管仪将电信号施加在示踪线上，然后追踪电信号进行定位。
两总线系列工业及商业用途点型可燃/有毒气体探测器产品使用说明书适用型号：GT-RZLCD08、GTYQ-RZLCD08GT-RZLED08、GTYQ-RZLED08GT-RZLCD09、GTYQ-RZLCD09GT-RZLED09、GTYQ-RZLED09济南瑞安电子有限公司修订日期：2022年1月感谢您购买使用济南瑞安电子有限公司生产的气体探测器产品。
为使您能充分享受我公司提供的服务,同时避免因误操作而损坏本机或发生其它意外，在安装使用前，请务必阅读使用说明书。
特别是安全使用说明、产品安装、操作部分，必须仔细阅读并切实遵守。
同时用户还需考虑所在国家、地区、行业的相关安全使用法规。
济南瑞安电子有限公司保留改进产品和修改说明书而不预先通知的权利。
本说明书中的图片仅用于功能说明。
若与实物不符，请以实物为准。
说明书中可能出现的符号，释义如下：安全使用注意事项设备为消防安全产品，涉及生命财产安全，责任重大，为保证产品发挥最大的安全效能，请在安装、调试、使用和维护前仔细阅读本手册，并严格按照本手册的要求进行安装、调试、使用和维护。
产品安装使用过程中，必须严格遵守国家和使用地区的各项电气安全规定。
在接线、拆装、维修等操作时请一定要将产品所有电源断开，切勿带电操作，并要保证操作环境中无危险气体。
设备的保护接地应可靠连接到建筑设备的保护接地。
如果产品出现冒烟现象，产生异味，或发出杂音，请立即关掉电源并且将电源线拔掉，及时与经销商或服务中心联系。
如果产品工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改产品。
（对未经认可的修改或维修导致的问题，本公司不承担任何责任）。
在正确安装并有效维护本产品时方可正常实现产品功能。
本产品用于辅助您预防灾害，但是不能替代您进行现场查验，也无法阻止事故发生或扩大。
在日常使用中您仍应提高警惕，加强安全防范意识，谨慎注意自身人身与财产安全。
设备安装、操作和维护之前务必仔细阅读技术手册。
燃气PE管道示踪线方法及其探测技术•燃气PE管道示踪线方法及其探测技术提要示踪线法是解决PE管道定位探测问题的普遍方法。
该文从示踪线的选材、施工工艺、探测技术以及影响探测的因素和解决途径等方面进行了讨论。
该文为示踪线法在地下管网中的正确运用提供了一套完整的解决方案。
l前言我国从80年代初期开始着手聚乙烯(PE)燃气管的研究及应用工作。
由于PE管道具有耐低温、韧性好、刚柔相济、施工方便、造价低（直径小于DN300)、不易腐蚀泄漏、污染小等优点,而广泛应用于燃气和自来水行业，大有取代◇◇钢管之趋势。
PE管道虽然有很多优点，但其缺点是管道本身不导电、不导磁，至今仍没有一种十分有效的方法可在地面直接探测其在地下的空间位置。
在过去的市政建设施工中，由于此类管道的确切位置不易査明，经常发生施工机械挖漏、挖断燃气管道情况，而由此造成的燃气泄漏和BaoZha事故也时有发生。
因此,如何实现地下PE管道的位置探测标定是十分必要的。
为解决此问题，比较有效的办法是在铺设过程中将1 (或2)条导线(简称示踪线)与PE管道一起埋入，为间接探测PE管道位置提供物理前提。
示踪线法在国内外是比较普遍的做法，但如何使示踪线在施工作者简介:曹震峰(1962-),男，高级工程师，从事地下管线探测、工程及矿产物探工作。
收稿曰期:2009-：10-09中得到正确、完整的铺设，使其以后能f很好的起到示踪作用，示踪线的施工方法和探测^法就显得十分重要了。
2示踪线的选择和铺设为保证示踪线的导电性、强度、耐腐蚀和耐久性,一般宜选择截面积大于2.5mm2的多股（或单股)铜质电线。
铺设时尽量让示踪线保持在管道的顶部位置，在三通等分支处应将导线接头的绝缘层剥掉,把铜芯绞在一起数圈，然后用绝缘胶布裹好接头，以保持良好的导电性。
在示踪线的出◇◇(如窨井、出地点)应留有一定的线头余量,并避免导线头被泥土或杂物覆盖。
为减少无法出地的示踪线末端的接地电阻，需采取剥掉绝缘层裸露芯线30cm的良好接地措施。
