PE80 和PE100 聚乙烯燃气管的比较
- 格式:pdf
- 大小:131.68 KB
- 文档页数:7

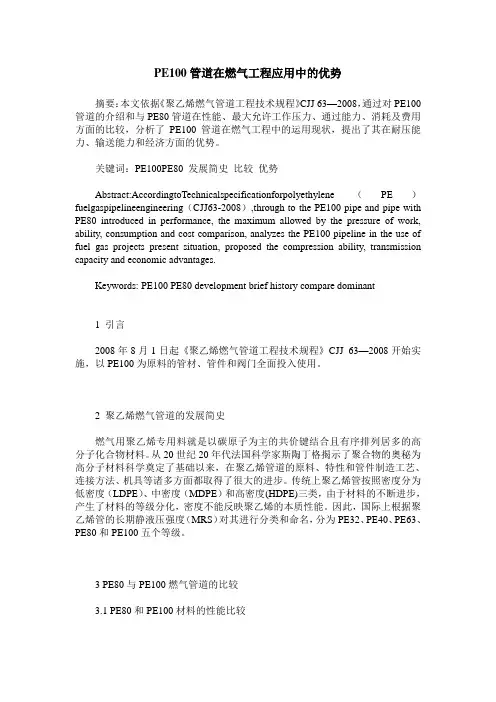

PE100管道在燃气工程应用中的优势摘要:本文依据《聚乙烯燃气管道工程技术规程》CJJ 63—2008,通过对PE100管道的介绍和与PE80管道在性能、最大允许工作压力、通过能力、消耗及费用方面的比较,分析了PE100管道在燃气工程中的运用现状,提出了其在耐压能力、输送能力和经济方面的优势。
关键词:PE100PE80 发展简史比较优势Abstract:AccordingtoTechnicalspecificationforpolyethylene(PE)fuelgaspipelineengineering(CJJ63-2008),through to the PE100 pipe and pipe with PE80 introduced in performance, the maximum allowed by the pressure of work, ability, consumption and cost comparison, analyzes the PE100 pipeline in the use of fuel gas projects present situation, proposed the compression ability, transmission capacity and economic advantages.Keywords: PE100 PE80 development brief history compare dominant1 引言2008年8月1日起《聚乙烯燃气管道工程技术规程》CJJ 63—2008开始实施,以PE100为原料的管材、管件和阀门全面投入使用。
2 聚乙烯燃气管道的发展简史燃气用聚乙烯专用料就是以碳原子为主的共价键结合且有序排列居多的高分子化合物材料。
从20世纪20年代法国科学家斯陶丁格揭示了聚合物的奥秘为高分子材料科学奠定了基础以来,在聚乙烯管道的原料、特性和管件制造工艺、连接方法、机具等诸多方面都取得了很大的进步。

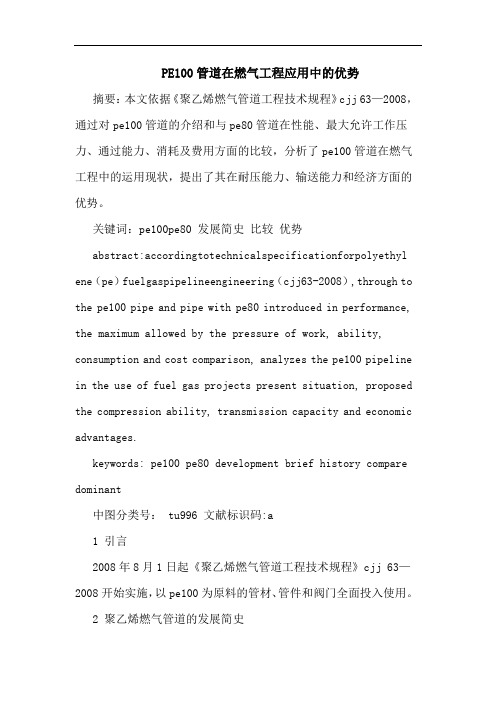

PE100管道在燃气工程应用中的优势摘要:本文依据《聚乙烯燃气管道工程技术规程》cjj 63—2008,通过对pe100管道的介绍和与pe80管道在性能、最大允许工作压力、通过能力、消耗及费用方面的比较,分析了pe100管道在燃气工程中的运用现状,提出了其在耐压能力、输送能力和经济方面的优势。
关键词:pe100pe80 发展简史比较优势abstract:accordingtotechnicalspecificationforpolyethyl ene(pe)fuelgaspipelineengineering(cjj63-2008),through to the pe100 pipe and pipe with pe80 introduced in performance, the maximum allowed by the pressure of work, ability, consumption and cost comparison, analyzes the pe100 pipeline in the use of fuel gas projects present situation, proposed the compression ability, transmission capacity and economic advantages.keywords: pe100 pe80 development brief history compare dominant中图分类号: tu996 文献标识码:a1 引言2008年8月1日起《聚乙烯燃气管道工程技术规程》cjj 63—2008开始实施,以pe100为原料的管材、管件和阀门全面投入使用。
2 聚乙烯燃气管道的发展简史燃气用聚乙烯专用料就是以碳原子为主的共价键结合且有序排列居多的高分子化合物材料。
从20世纪20年代法国科学家斯陶丁格揭示了聚合物的奥秘为高分子材料科学奠定了基础以来,在聚乙烯管道的原料、特性和管件制造工艺、连接方法、机具等诸多方面都取得了很大的进步。

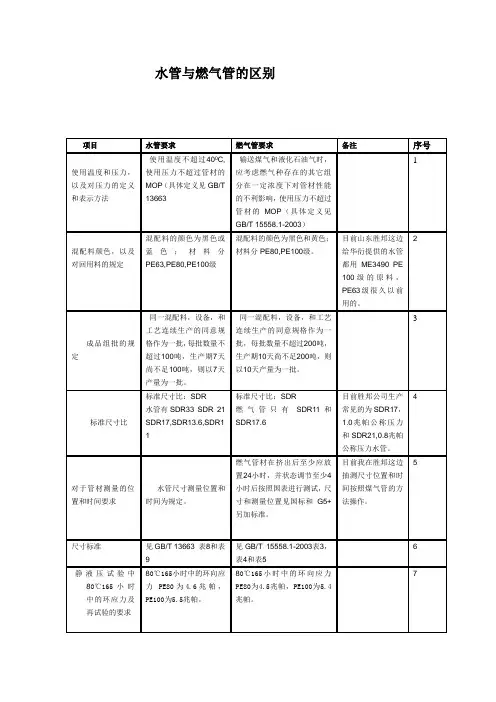

pe给水管分级标准一、管材类型PE给水管按照管材类型主要分为PE100、PE80两种类型。
其中,PE100为高密度聚乙烯管,具有较高的强度和刚度,适用于承受较大压力和抵抗外力;PE80为低密度聚乙烯管,柔韧性较好,适合在承受一定压力且需要弯曲布置的场合使用。
二、压力等级PE给水管按照压力等级主要分为0.6Mpa、0.8Mpa、1.0Mpa、1.25Mpa、1.6Mpa五个等级。
不同等级的压力对应不同的使用场合和需求,需要根据实际情况进行选择。
三、口径大小PE给水管的口径大小根据实际需求进行选择,常用的口径有DN15、DN20、DN25、DN32、DN40、DN50、DN63等。
口径越大,流量越大,但同时成本和重量也会增加。
四、结构形式PE给水管的结构形式主要分为单层实壁管、双层实壁管、三层实壁管等。
其中,单层实壁管结构简单,制造方便,应用广泛;双层实壁管具有更好的保温性能和隔热性能;三层实壁管则具有更好的耐压性能和耐腐蚀性能。
五、使用环境PE给水管的使用环境对其性能和使用寿命有很大影响。
在使用过程中需要避免紫外线直接照射管材,同时要防止机械损伤和化学腐蚀。
对于埋地敷设的PE给水管,需要设置相应的保护措施,如铺设砂垫层等。
六、改性塑料为了提高PE给水管的性能,常采用改性塑料的方法。
常见的改性方法有添加炭黑、玻璃纤维等材料,以提高其耐压、耐高温、抗老化等性能。
根据实际需求选择适合的改性方法及材料。
七、连接方式PE给水管的连接方式主要有热熔对接连接和电熔连接两种。
热熔对接连接适用于较大口径的管材连接,具有较高的强度和密封性能;电熔连接则适用于较小口径的管材连接,施工方便快捷。
根据实际情况选择适合的连接方式。
八、施工条件PE给水管的施工条件对其安装和使用质量有很大的影响。
在施工过程中需要保证管材清洁无杂物,施工场地平整无杂物,施工工具齐全完好。
同时需要遵循相应的施工规范和标准,确保安装质量和使用安全。
表2 使用PE63,PE80和PEl00三种材料效果比较
此外,对于制造大口径的给水和排水管(包括屋面的排水),使用壁更薄的管子有特殊的好处。
一方面可节省材料(10bar输水网络可节约1/3),另一方面,可扩大管子横截面的面积。
在修复管道时,当管路使用插入管敷设法进行修复时,原先管子的横截面直径减少了,降低了它的输送能力。
然而,这样的损失可以通过使用PEl00降低衬里厚度的方式来避免。

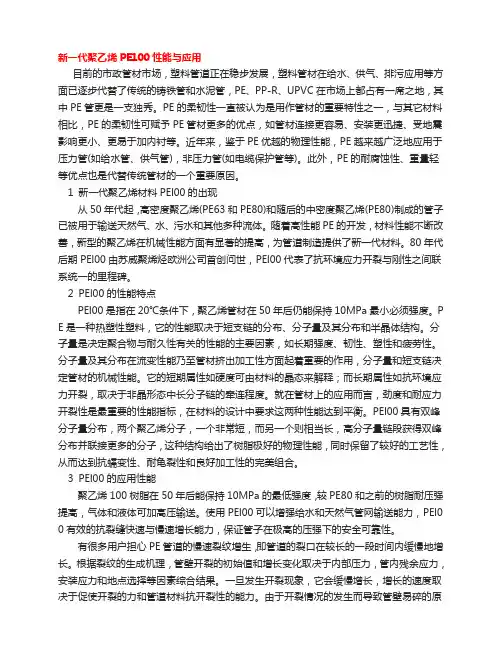

4 聚乙烯PEl00的应用前景
PEl00具有聚乙烯所有的优良性能,而其在机械性能方面明显提高,这使得PEl00具有许多特殊优点,自
PE100问世以来,其系列产品很快地在世界各地被广泛应用。
PEl00(苏威系列部件)在欧洲众多天然气公司和
水资源公司得到认可和实际应用。
在国内已有部分油田用来作为输油用管,并且在旧管网穿插更新工程中作
为内衬管对旧管道进行修复,例如河南油田采油厂的输油管道内衬改造。
在深圳市龙岗南澳镇东冲海水养殖
厂海水引用工程、福田区中心区市民中心消防水池引水和东翼广场引水工程等项目,也使用新一代聚乙烯
PEl00材料。
我国城市燃气气源将很快地由人工煤制气、液化石油气向天然气为主发展,很多城市都面临气源转换、
城市输配管网的扩建改建的问题,其中管材的选用更是重要一环,我们深信,PEl00的出现将为广大用户选
择输气管材提供丁更大的空间。

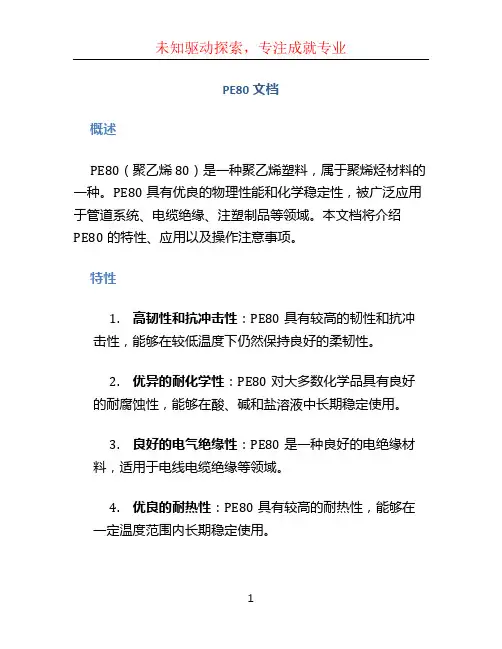

PE80文档概述PE80(聚乙烯80)是一种聚乙烯塑料,属于聚烯烃材料的一种。
PE80具有优良的物理性能和化学稳定性,被广泛应用于管道系统、电缆绝缘、注塑制品等领域。
本文档将介绍PE80的特性、应用以及操作注意事项。
特性1.高韧性和抗冲击性:PE80具有较高的韧性和抗冲击性,能够在较低温度下仍然保持良好的柔韧性。
2.优异的耐化学性:PE80对大多数化学品具有良好的耐腐蚀性,能够在酸、碱和盐溶液中长期稳定使用。
3.良好的电气绝缘性:PE80是一种良好的电绝缘材料,适用于电线电缆绝缘等领域。
4.优良的耐热性:PE80具有较高的耐热性,能够在一定温度范围内长期稳定使用。
5.良好的低温性能:PE80具有良好的低温抗冲击性和蠕变性能,适用于低温环境下的使用。
应用领域管道系统PE80在管道系统中广泛应用,特别适用于燃气、自来水、输送化学品等领域。
由于其良好的耐化学性和低温性能,PE80管道能够承受各种化学物质的侵蚀和低温环境的影响,保持长期的稳定性。
电缆绝缘由于PE80具有良好的电绝缘性和耐热性,它是一种常用的电缆绝缘材料。
PE80的电绝缘性能能够有效隔离电缆内部的导体,提供安全可靠的电气输送。
注塑制品PE80可以通过注塑工艺制作各种塑料制品,如塑料容器、塑料零件等。
其高韧性和抗冲击性使得制作的注塑产品具有良好的机械强度和耐久性。
操作注意事项为了正确使用PE80及其制品,以下是一些操作注意事项:1.避免高温热源:PE80具有一定的耐热性,但请避免将其暴露在高温热源附近,以免影响其性能。
2.避免与有机溶剂接触:PE80对于大多数有机溶剂具有较好的耐化学性,但请避免长时间接触有机溶剂,以免影响其性能。
3.避免与氧化剂接触:PE80对氧化剂有一定的敏感性,避免让PE80与氧化剂直接接触,以免损坏PE80的性能。
4.避免过度拉伸:在使用PE80制品时,避免过度拉伸或受到过大的力量作用,以免影响其韧性和机械强度。
5.存储注意:PE80制品应存放在干燥、阴凉的地方,避免阳光直射和雨淋,确保其性能不受损害。
聚乙烯燃气管道在国内外应用情况及优点聚乙烯燃气管以其优良的性能,较高的性价比在燃气输送领域已经得到了非常广泛的应用。
一、国外PE燃气管应用情况1、在燃气输配管网采用PE管替代铸铁管和钢管,解决了腐蚀和接头泄露的问题。
2、自1965年铺设第一条PE燃气管线以来,经过不断的推广和材料性能的显著提高,于七十年代初,在欧洲和北美,PE管道在燃气领域得到迅速的推广应用。
3、美国1993年敷设PE燃气管3.2万公里,为当年燃气管敷设总长度的88.6%;英国从1969年开场使用PE燃气管,到1991年4月,英国已铺设16-500mm的PE管18.5万km,可绕地球四周半。
英美,每年新铺设的干管中PE管占95%,支管中PE管占90%。
此外,德国、荷兰、比利时、丹麦、瑞典、匈牙利、加拿大、日本等国,都大量使用PE燃气管。
4、PE管道在各国燃气管道上的广泛应用,成为管道领域“以塑代钢〞最为引入注目的成就。
这不仅应归功于PE管的优良的综合性能,而且缘于PE管道的原料性能,管材、管件制造工艺,连接方法,连接机具以及运行中的维修手段等在多年的实践中,不断取得革命性进步的结果。
二、国外PE燃气管应用情况PE管在我国城市燃气输配工程中使用量也在逐年增加,2003年,工程使用量到达10万吨;1、应用范围主要在城镇燃气中低压管网中,输送介质包括:天然气、液化石油气〔气态〕、人工煤气〔包括油制气〕;2、工程应用主要规格为DN40-315mm ,少量到达630mm;管道连接:dn110以下以电熔连接为主,dn110mm以上以热熔对接为主,少量采用电熔连接,dn315mm以上管件采用焊制管件较多。
3、2003;设计施工规程CJJ63-95,修订规程已经于2005年12月底上报审批。
三、CJJ63—95主要修订内容1、扩大了塑料管道品种,在聚乙烯管道根底上,增加了聚乙烯与钢骨架复合管道,如:钢丝网骨架聚乙烯复合管道、钢板孔网骨架聚乙烯复合管道、钢塑复合管道等。

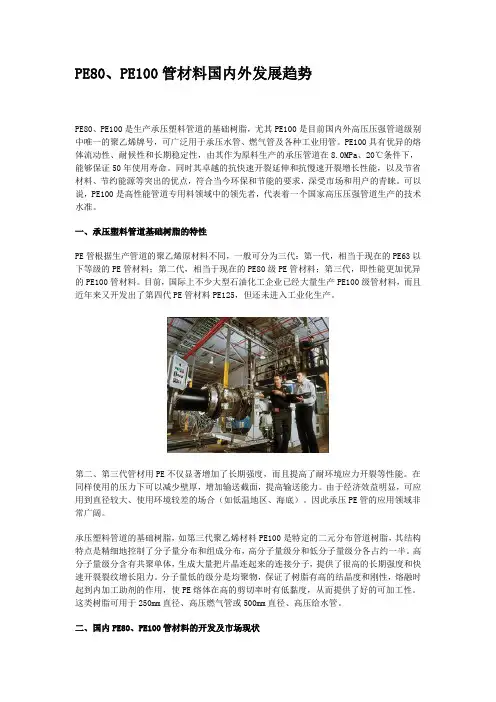

PE80、PE100管材料国内外发展趋势PE80、PE100是生产承压塑料管道的基础树脂,尤其PE100是目前国内外高压压强管道级别中唯一的聚乙烯牌号,可广泛用于承压水管、燃气管及各种工业用管。
PE100具有优异的熔体流动性、耐候性和长期稳定性,由其作为原料生产的承压管道在8.0MPa、20℃条件下,能够保证50年使用寿命。
同时其卓越的抗快速开裂延伸和抗慢速开裂增长性能,以及节省材料、节约能源等突出的优点,符合当今环保和节能的要求,深受市场和用户的青睐。
可以说,PE100是高性能管道专用料领域中的领先者,代表着一个国家高压压强管道生产的技术水准。
一、承压塑料管道基础树脂的特性PE管根据生产管道的聚乙烯原材料不同,一般可分为三代:第一代,相当于现在的PE63以下等级的PE管材料;第二代,相当于现在的PE80级PE管材料;第三代,即性能更加优异的PE100管材料。
目前,国际上不少大型石油化工企业已经大量生产PE100级管材料,而且近年来又开发出了第四代PE管材料PE125,但还未进入工业化生产。
第二、第三代管材用PE不仅显著增加了长期强度,而且提高了耐环境应力开裂等性能。
在同样使用的压力下可以减少壁厚,增加输送截面,提高输送能力。
由于经济效益明显,可应用到直径较大、使用环境较差的场合(如低温地区、海底)。
因此承压PE管的应用领域非常广阔。
承压塑料管道的基础树脂,如第三代聚乙烯材料PE100是特定的二元分布管道树脂,其结构特点是精细地控制了分子量分布和组成分布,高分子量级分和低分子量级分各占约一半。
高分子量级分含有共聚单体,生成大量把片晶连起来的连接分子,提供了很高的长期强度和快速开裂裂纹增长阻力。
分子量低的级分是均聚物,保证了树脂有高的结晶度和刚性,熔融时起到内加工助剂的作用,使PE熔体在高的剪切率时有低黏度,从而提供了好的可加工性。
这类树脂可用于250mm直径、高压燃气管或500mm直径、高压给水管。

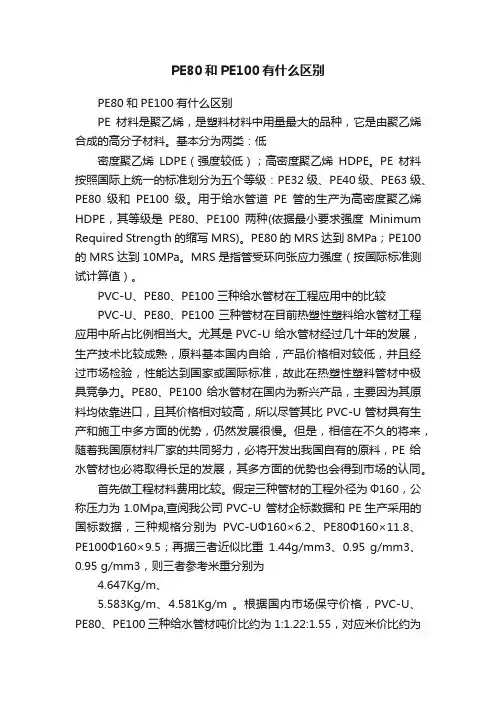

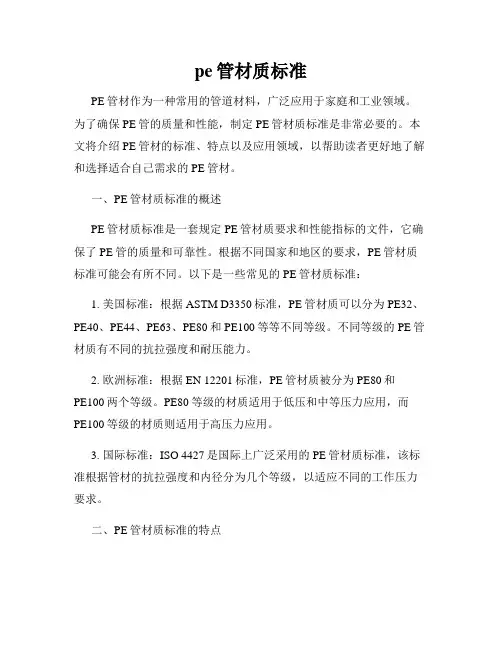

PE80和PE100有什么区别PE80和PE100有什么区别PE材料是聚乙烯,是塑料材料中用量最大的品种,它是由聚乙烯合成的高分子材料。
基本分为两类:低密度聚乙烯LDPE(强度较低);高密度聚乙烯HDPE。
PE材料按照国际上统一的标准划分为五个等级:PE32级、PE40级、PE63级、PE80级和PE100级。
用于给水管道PE管的生产为高密度聚乙烯HDPE,其等级是PE80、PE100两种(依据最小要求强度Minimum Required Strength的缩写MRS)。
PE80的MRS达到8MPa;PE100的MRS达到10MPa。
MRS是指管受环向张应力强度(按国际标准测试计算值)。
PVC-U、PE80、PE100三种给水管材在工程应用中的比较PVC-U、PE80、PE100 三种管材在目前热塑性塑料给水管材工程应用中所占比例相当大。
尤其是PVC-U 给水管材经过几十年的发展,生产技术比较成熟,原料基本国内自给,产品价格相对较低,并且经过市场检验,性能达到国家或国际标准,故此在热塑性塑料管材中极具竞争力。
PE80、PE100 给水管材在国内为新兴产品,主要因为其原料均依靠进口,且其价格相对较高,所以尽管其比PVC-U管材具有生产和施工中多方面的优势,仍然发展很慢。
但是,相信在不久的将来,随着我国原材料厂家的共同努力,必将开发出我国自有的原料,PE 给水管材也必将取得长足的发展,其多方面的优势也会得到市场的认同。
首先做工程材料费用比较。
假定三种管材的工程外径为Ф160,公称压力为1.0Mpa,查阅我公司PVC-U 管材企标数据和PE生产采用的国标数据,三种规格分别为PVC-UФ160×6.2、PE80Ф160×11.8、PE100Ф160×9.5;再据三者近似比重1.44g/mm3、0.95 g/mm3、0.95 g/mm3,则三者参考米重分别为4.647Kg/m、5.583Kg/m、4.581Kg/m 。
PE80 和PE100 聚乙烯燃气管的比较
一、 前言
玉林市天然气利用工程采用天然气为气源, 城区中压管网设计压力为0.2~0.4 Mpa, 根据城镇燃气输送压力分级, 属于中压A 级。
由于聚乙烯燃气管具有良好的柔韧性和耐腐蚀性, 同时重量轻、施工方便、寿命长、投资小、管道的气密性较好、管道表面光滑、输送流体阻力小等优越性能,玉林市中压管网采用了大量材质为PE100 聚乙烯管。
由于国内应用的聚乙烯燃气管大部分为PE80, 而PE100 的应用还比较少,现就PE80 和PE100 聚乙烯燃气管进行比较, 分析玉林市天然气
管道选用PE100 聚乙烯管的原因。
二、PE80 与PE100 聚乙烯燃气管的比较分析
( 一) 聚乙烯燃气管发展简史
聚乙烯管习惯上按照密度分为低密度及线型低密度聚乙烯( LDPE 及LLDPE) 管( 密度为0.900~0.930g/cm3) , 中密度聚乙烯(MDPE) 管( 密度为0.930~0.940g/cm3) 和高密度聚乙烯(HDPE) 管( 密度为0.940‐ 0.965g/cm3) 。
由于材料的不断进步,根据发展阶段和性能的不同, 产生了材料的等级分化, 密度不能反映聚乙烯作为管材的本质性能, 因此目前国际上根据聚乙烯管的长期静液压强度(MRS) 对管材及其原料进行分类和命名。
长期静液压强度是指连续施加在该聚乙烯树脂制管管壁上50 年时引起管材破坏时所计算的在管壁上的环向张应力, 该值是管材结构设计的基础。
聚乙
烯管的工程设计概念与金属管不同, 对于金属管的设计, 广泛的使用环境温度下的屈服强度系数。
而聚乙烯管与金属管不同, 它受持续应力及温度变化的影响, 因此聚乙烯管的设计应力应根据长期强度来决定, 即通过绘制恒温下应力与破坏时间的曲线来确定。
根据聚乙烯管的长期静液压强度(MRS) , 国际上将聚乙烯管材料分为PE32、PE40、PE63、PE80 和PE100 五个等级。
( 二)PE80 与PE100 聚乙烯燃气管结构和混配料的比较
目前国际上使用量最大的管材树脂的MRS 值为8.0MPa(PE80 级),其树脂共聚单体含量比较高, 具有较高的长期静液压强度和耐环境应力开裂性能。
而MRS 值为10MPa(PE100级)的管材树脂具有双峰型分子分布、己烯共聚物, 具有较高的密度和刚度, 很强的蠕变抵抗能力, 在提高长期静液压强度的同时, 也提高了耐慢速裂纹增长和耐快速开裂扩展性能, 并具有良好的加工性, 为提高管网输送压力、增大管道口径、扩大管道应用范围创造了条件。
目前PE100 的管材使用量, 特
别是在大口径管材上的用量, 正在迅速上升。
PE80 与PE100聚乙烯燃气管混配料的最低要求强度见表1:
表1 聚乙烯燃气管混配料的分类
( 三)PE80 与PE100 聚乙烯燃气管的最大允许应力的比较
根据国标《燃气用埋地聚乙烯( PE) 管道系统第1 部分: 管材》GB15558.1‐ 2003 中3.24 规定条件下的允许应力, 按下式
计算: σt=MDS/C
式中:MDS—— 最小要求强度(MPa);
C—— 总体使用( 设计) 系数, 燃气用埋地聚乙烯管道系
统的总体使用( 设计) 系统C≥2;
因此, PE80 和PE100 聚乙烯燃气管的最大允许工作压力就分别获得, 见表3。
由表2 中PE80 和PE100 的最低要求强度获得:
对于PE80 级: SDR11 系列管道σt=8.0 /2=4MPa,
对于PE100 级: SDR11 系列管道P=10.0 /2=5MPa。
( 四) PE80 与PE100 聚乙烯燃气管的最大允许工作压力的比较 根据国家强制性行业规范《聚乙烯燃气管道工程技术规程》CJJ‐ 95 条文说明1.0.2 中国际上对聚乙烯燃气管道承压
能力一般按下式计算:
P=2σ/[Fd(SDR‐ 1)]
式中: P—— 工作压力(MPa);
Fd—— 设计系数( 安全系数) 。
燃气管选取范围为2~5, 一
般选Fd=4.0;
SDR—— 标准尺寸比, 即公称外径与壁厚之比, 国家标准
中规定有SDR11 和SDR17.6。
由表2 中PE80 和PE100 的最低要求强度获得:
对于PE80 级: SDR11 系列管道P =2 ×8.0 /4 ×(11 ‐ 1)=0.4Mpa; SDR17.6 系列管道P=2×8.0 /4×(17.6‐ 1)=0.24MPa;
对于PE100 级: SDR11 系列管道P=2×10.0 /4×(11‐ 1)=0.5Mpa;
SDR17.6 系列管道P=2×10.0 /4×(17.6‐ 1)=0.30MPa。
因此, PE80 和PE100 聚乙烯燃气管道的最大允许工作
压力见表2:
表2 PE80 和PE100 聚乙烯燃气管道的最大允许工作压力
( 五) PE80 与PE100 聚乙烯燃气管不同温度下的最大允许工作压力的比较
国家强制性行业规范《聚乙烯燃气管道工程技术规程》CJJ‐ 95 条文2.1.4 中: 聚乙烯燃气管使用压力确定是根据管材在20℃( 或23℃) 时长期强度确定, 由于聚乙烯管道对温度较为敏感, 在较高温度下其耐压强度就要降低, 为了保证聚乙烯管道的安全性就要降低使用压力。
在较低的温度下使用时,管材的脆性破坏可能性提高, 而裂纹扩展速度是与管材使用时的应用成正比的, 因此也应降压使用。
由于玉林市地处我国南方地区, 燃气管道工作温度在20℃~30℃, 其允许工作压力数值是根据中国建筑工业出版社出版的《塑料管道工程设计与施工》介绍的在30℃工作温度下, 允许工作压力为20℃的65%确定, 因此分别得出PE80 和PE100 聚乙烯燃气管道在这一温度的最大允许工作压力, 见表3:
( 六) PE80 和PE100 聚乙烯燃气管性能指标的比较
目前, 国标《燃气用埋地聚乙烯( PE) 管道系统第1 部分: 管材》GB15558.1‐ 2003 对PE80 和PE100 聚乙烯管的力学性进行了明确规定, 见表4:
三、玉林市天然气管道选用PE100 聚乙烯管的原因
玉林市位于广西东南部, 年平均气温21.6℃~22.5℃, 所以聚乙烯管道工作温度在20℃~30℃范围内。
玉林市天然气利用工程采用天然气为气源, 城区中压管网设计压力为0.2Mpa~0.4Mpa。
聚乙烯管材有如下两个方案选择:
方案一: 选用PE80 聚乙烯管, 根据表3 得到城区中压管网压力最大为0.2MPa( SDR11 系列) , 其运营压力较低, 必会
大幅增加运营成本。
方案二: 选用PE100 聚乙烯管, 根据表3 得到城区中压管网压力最大为0.3MPa( SDR11 系列) , 其运营压力较高, 运
营成本较为合理。
由于PE100 比PE80 的管材价格高5%, 但相同条件下,流量与压力成正比, 即方案二所供应的用户是方案一的1.5倍, 所以其运营成本比方案一低, 并且PE100 的管材给将来管网的发展留有很大的余地, 方案二优于方案一, 所以选择方
案二( 即选用PE100 管材) 。
四、PE100 聚乙烯燃气管的应用
PE100 聚乙烯燃气管在国外已得到了广泛的应用, 在使用压力和管径上都比PE80 高出一截, 使投资和运营成本更低。
欧洲各国在PE100 级聚乙烯燃气管道实际使用压力, 见表5。
由于PE100 聚乙烯管技术的应用, 国外正在尝试将SDR11 的聚乙烯燃气管的使用压力提高到1.0Mpa。
PE100 聚乙烯燃气管在国内各城市应用还比较少, 这是由于
PE100 聚乙烯燃气管材及管件还未能实行国产化, 并且还未制定出PE100 聚乙烯燃气管的专门规范。
但PE100 聚乙烯管以其优越的性能, 必会得到迅速发展。
五、结语
随着“西气东输”工程的深化和沿海各省LNG 工程的逐步实施, PE100 聚乙烯燃气管将会迅速发展, 使聚乙烯管材得到更广泛的应用。
材料的等级由材料由它的MRS决定。
MRS是指连续施加在该管道壁上50年时,引起管材破裂时,所计算
的管壁上的环向张应力。
不同等级的管材具有不同的MRS。
材料等级 MRS (50年,20℃)Mpa
PE100 10
PE80 8
PE63 6.3
PE管按材质分PE80和PE100两种,按壁厚又分
为SDR11(厚壁)系列和SDR17.6(薄壁)系列。
一般来讲,DN90以下的管子选用PE80 SDR11系
列的,DN90以上的管子选用PE100 SDR17.6的。
