CA6140型车床的调整与维修摘要：车床在使用中运动部件的磨损会使精度降低，性能变差。
因此为满足零件加工精度、不同的切削方式与工艺操作的要求，使机床正常运转，就必须对车床进行调整和维修。
一台车床的性能和加工零件的质量在很大程度上取决于车床及时与合理的调整。
车床调整与维修的主要内容有：1.保证机床运转精度；2.保证机床输出额定切削功率；3.保证和提高机床刚性，减少震动；4.保证机床加工工艺和操作要求。
关键词：车床主轴箱溜板箱尾座加工精度一、主轴箱的调整与维修1.主轴箱主轴轴承间隙的调整与维修。
常见车床主轴结构有两种:一种是前后支撑都是滚动轴承；另一种是前轴承是滑动轴承，后轴承是滚动轴承。
主轴轴承的间隙要分别调整:调整前轴承间隙时，先松开螺钉，向右转动螺母，借助隔套推动轴承内环向右移动。
因为轴承内孔与轴颈是1∶12锥度结合，所以轴承内环直径因弹性变形而增大，轴承径向间隙变小，调完后再顶紧螺钉。
调整后轴承间隙时，先松开螺钉，向右转动螺母，同时并紧圆锥滚子轴承和推力轴承而调小径向和轴间间隙。
调整后用于转动主轴应通畅无阻滞现象，主轴的径向跳动和轴向蹿动应小于0.01毫米，前后轴承调好后应进行1小时高速空运转，主轴轴承温度不得超过70摄氏度。
2.摩擦离合器的调整与维修。
摩擦离合器的作用是在电动机运转中接通或停止主轴的正反转，摩擦离合器的内外摩擦片的松紧要适当。
过松时离合器易打滑，造成主轴闷车且使摩擦片磨损加快；太紧时启动费力且操纵机构易损坏，停车时摩擦片不易脱开而使操作失灵。
所以必须调整适当。
离合器的调整过程是:先将定位销从螺母缺口压入，然后旋转右边或左边螺母分别调整左边或右边摩擦片的间隙，调整后弹出定位销以防止螺母松动。
3.制动器的调整及维修。
制动器的作用是用来克服停车时主轴的旋转惯性以使之立即停转，以缩短辅助时间，提高生产率。
制动器和摩擦离合器的控制是联动的，摩擦离合器松开时制动钢带拉紧，使主轴很快停止转动；通过螺母和拉杆来调整制动钢带的松紧程度，调整后应保证压紧离合器时钢带完全松开。
2.2 CA6140型普通车床的传动系统分析机床的传动系统时，应根据被加工工件的形状确定机床需要哪些运动，实现各个运动的执行件和运动源是什么，进而分析机床需要有哪些传动链。
方法是：首先找到传动链所联系的两个端件(运动源和某一执行件，或者一个执行件和另一执行件)，然后按照运动传递顺序从一个端件向另一端件依次分析各传动轴之间的传动结构和运动传递关系，查明该传动链的传动路线以及变速、换向、接通和断开的工作原理。
机床运动计算按每一传动链分别进行，一般步骤为：(1) 确定传动链的两端件，如电动机—主轴，主轴—刀架等；(2) 根据传动链两端件的运动关系，确定它们的计算位移，即在指定的同一时间间隔内两端件的位移量。
例如，车床螺纹进给传动链的计算位移为：主轴转一转，刀架移动工件螺纹一个导程L(单位为mm)；(3) 根据计算位移以及相应传动链中各个顺序排列的传动副的传动比，列写运动平衡式；(4) 根据运动平衡式，计算出执行件的运动速度(转速、进给量等)或位移量，或者整理出换置机构的换置公式，然后按加工条件确定挂轮变速机构所需采用的配换齿轮齿数，或确定对其他变速机构的调整要求。

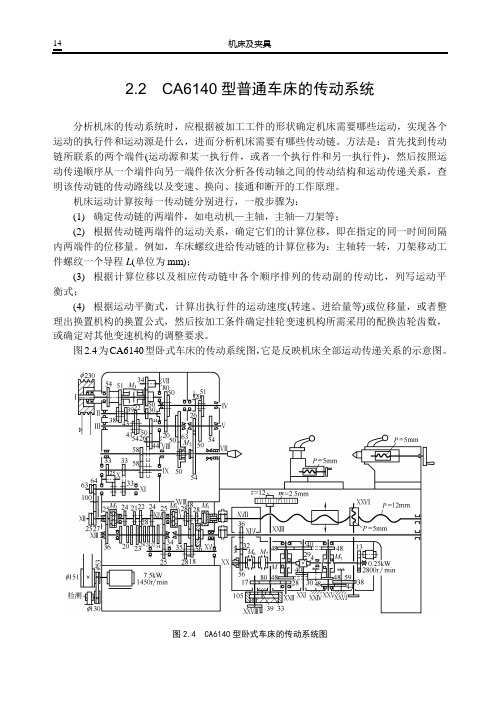

图2.4为CA6140型卧式车床的传动系统图，它是反映机床全部运动传递关系的示意图。
图2.4 CA6140型卧式车床的传动系统图2.2.1 主运动传动链1．传动路线主运动传动链的作用是把电动机的运动传给主轴，使主轴带动工件实现主运动。
主运动由电动机经三角皮带传至主轴箱中的轴Ⅰ。
在轴Ⅰ上装有双向多片式摩擦离合器M 1，M 1的作用是使主轴(轴Ⅵ)正转、反转或停止。
M 1左、右两部分，分别与空套在轴Ⅰ上的两个齿轮连在一起。
当压紧离合器M 1左部的摩擦片时，轴Ⅰ的运动经M 1左部的摩擦片及齿轮副5638或5143传给轴Ⅱ。
当压紧离合器M 1右部分的摩擦片时，轴Ⅰ的运动经M 1右部的摩擦片及齿轮Z 50 传给轴Ⅶ上的空套齿轮Z 34，然后再传给轴Ⅱ上的齿轮Z 30，使轴Ⅱ转动。
