输出轴机械加工工艺规程及夹具设计方案【工艺规程】一、工艺准备1.确定零件的材料、图纸和工艺要求。
2.对零件的结构、尺寸及加工要求进行分析，确定加工工艺和工艺路线。
3.选择合适的加工设备和工具。
4.检查加工设备和工具的使用状态，确保设备和工具能够正常运转。
二、夹具设计1.根据加工工艺和工件的特点，确定夹具的类型和结构。
2.根据工件的尺寸和形状，设计夹具的定位、夹持点和夹紧方式。
3.确定夹具的材料和加工工艺。
4.绘制夹具的设计图纸，并进行评审。
三、工艺操作1.根据工艺路线，进行工艺操作的准备工作，包括清洁工件、校对设备和夹具等。
2.进行工艺操作，包括设备的开启、夹具的安装、工件的定位和夹持、刀具的选择和安装、工件的加工等。
3.对工艺操作过程中的问题进行记录和处理，确保工件的质量。
四、质量控制1.进行工件的尺寸和形状的检测，并与图纸要求进行对比，确保工件的尺寸和形状的准确性。
2.对工件的表面质量进行检查，确保工件的表面光滑度和平整度等要求满足。
3.对工件的材料进行质量控制，包括硬度、密度等方面的检测。
4.对工艺过程中的数据进行记录和分析，及时发现和解决质量问题。
五、安全措施1.根据工艺操作的特点，制定相应的安全操作规程。
2.做好设备的维护和保养工作，确保设备的安全可靠。
3.做好夹具的维护和保养工作，确保夹具的稳定性和可靠性。
4.培训工艺操作人员，提高他们的安全意识和技能水平。
夹具是机械加工过程中的重要辅助工具，用于确保工件在加工过程中的位置和形状的准确性，提高加工效率和质量。
以下是夹具设计的基本方案：一、夹具类型根据工件的结构和加工要求，选择合适的夹具类型，包括板式夹具、块式夹具、组合夹具等。
二、夹具结构1.定位方式：设计夹具的定位方式，包括基准面、位置销、支撑块等。
2.夹持方式：确定夹具的夹持点和夹持方式，包括卡盘、螺纹刀等。
3.夹紧方式：选用合适的夹紧方式，包括手动夹紧、液压夹紧等。
4.支撑方式：确定夹具的支撑方式，包括支撑块、支撑杆等。
轴的加工工艺规程设计及夹具设计一、轴的加工工艺规程设计轴是机械传动中常用的零件，加工工艺规程的设计对于保证轴的加工质量、提高加工效率和降低生产成本都具有重要意义。
下面我将为大家介绍轴的加工工艺规程设计的一般步骤。
1.确定轴的加工材料和加工要求：首先需要根据轴的功能和实际使用要求确定适合的材料，并结合轴的形状、尺寸和精度要求，确定轴的加工工艺。
2.制定轴的工艺流程：根据轴的形状和加工要求，制定轴的加工工艺流程，包括粗加工、精加工、热处理和表面处理等工序。
3.确定轴的加工工序和加工顺序：在制定工艺流程的基础上，根据轴的加工要求和工艺装备的条件，确定轴的加工工序和加工顺序。
4.制定轴的工艺参数：根据轴的材料特性和加工要求，确定轴的切削速度、进给量、切削深度和切削力等工艺参数。
5.设计轴的加工夹具：根据轴的形状和加工要求，设计轴的加工夹具，确保夹紧力的均匀分布、加工时的稳定性和加工精度的可靠性。
6.确定轴的测量方法和检验标准：制定轴的测量方法，包括使用测量工具和设备，并确定轴的检验标准，以保证轴的加工质量。
二、轴的夹具设计在轴的加工过程中，加工夹具的设计对于保证加工精度和加工效率具有重要影响。
下面我将为大家介绍轴的夹具设计的一般步骤。
1.夹具加工准备：根据轴的形状和加工要求，准备夹具的加工材料和加工工艺，制定夹具的加工流程和工艺参数。
2.夹具的结构设计：根据轴的形状和加工要求，设计夹具的结构，包括夹紧方式、定位方式和支撑方式等，以确保轴在加工过程中的稳定性和精度。
3.夹具的零件设计和加工：根据夹具的结构设计，制定夹具各个零部件的形状、尺寸和精度要求，并进行相应的加工和装配。
4.夹具的调试和试验：对完成的夹具进行调试和试验，测试夹具的夹紧行为和加工精度，确保夹具的正常使用。
5.夹具的安全规程和操作说明书编制：编写夹具的安全规程和操作说明书，包括夹具的使用方法、维护保养和注意事项等，以保证夹具的安全和正常使用。
目录前言 (2)课程设计任务书 (3)一、零件的分析 (4)1.1 零件的作用 (4)1.2 零件图样分析 (4)1.3 零件的工艺分析 (5)二、确定毛坯 (5)2.1 确定毛坯种类： (5)2.2 确定铸件加工余量及形状： (6)三、工艺规程设计 (6)3.1 选择定位基准： (6)3.2 制定工艺路线 (7)3.3 机械加工余量、工序尺寸及公差的确定 (7)四、各工序的加工参数计算 (9)4.1 铣底平面 (9)4.2 钻Ф9孔及锪Ф13的沉头孔 (11)4.3 铣两直角边 (13)4.4 刨退刀槽 (14)4.5 铣四侧面 (15)4.6 钻（铰）Ф8销孔 (15)4.7 钻Ф6油孔 (18)4.8 钻Ф4油孔至尺寸 (19)4.10 钻Ф15的孔 (20)4.11 扩孔至Ф28 (21)4.12 车Ф35孔至尺寸保证孔的位置 (22)4.13 扩钻至Φ29.7 (22)4.14 加工Φ30孔至要求尺寸 (23)4.15 确定时间定额及负荷率： (24)五、夹具设计 (27)4.1 定位基准的选择 (27)4.2定位误差分析 (27)4.3．本步加工按钻削估算夹紧力 (28)六、课程设计小结 (29)参考文献 (30)前言这个学期我们进行了《机械制造技术基础》课程的学习，并且也发动机厂里进行了工艺实习。
为了让我们对理论知识和实际应用之间建立密切联系，在课程结束时我们开始了机械制造技术课程设计。
课设开始之前我们对所学的各相关课程进行了一次深入的综合性的回忆与温习,这次温习我们对课设的内容也有了一定的认识,大家一致认为本次课程设计对我们非常重要，是我们对自己实际能力的一次历练。
通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时，在课程设计过程中，我们认真查阅资料，切实地锻炼了我们自我学习的能力。
在课设中我们分组进行设计，在团队的实际操作过程中也发生过一些摩擦，不过在大家的责任心驱使下结果还是团结一致去分工完成任务，结果也让大家锻炼了团队协作的意识，相信在以后的学习生活中我们也会受益。
湖南科技大学机械制造基础课程设计减速箱输出轴机械加工工艺规程设计说明书成绩：指导老师：宾光富设计人：周宏业专业及班级：12级车辆工程一班学号：1203060124时间：2015年6月7日--2015年6月12日湖南科技大学课程设计报告课程设计名称：减速箱输出轴(批量2000件)机械加工工艺规程设计学生姓名：周宏业学院：机电工程学院专业及班级：12级车辆工程一班学号： 1203060124指导教师：宾光富2015年6月10日目录一．机械制造课程设计的目的二．减速箱输出轴的工艺性分析1.减速器输出轴的用途和工作原理2.减速箱输出轴的技术要求3.审查减速器输出轴的工艺性三．生产纲领的计算与生产类型的确定1.生产类型的确定2.生产纲领的计算四．选择毛坯、确定毛坯尺寸、设计毛坯图1.毛坯的选择2.确定毛坯的尺寸公差及机械加工余量五．选择减速箱输出轴的加工方法，制定工艺路线1.定位基准的选择2.零件表面加工方法的选择3.加工阶段的划分4.工序的合理组合5.加工顺序的安排6.零件的工艺路线的确定六．工序加工余量的确定，工序尺寸及公差的计算七．工序设计（选择加工设备和工艺设备）1.选择加工设备2.选择工艺设备八．确定工序的切削用量1.背吃刀量的确定2.进给速度的确定3.切削速度的确定九. 填写工艺过程卡和主要工序的工序卡十．设计体会十一．参考文献十二．附录减速箱输出轴机械加工工艺规程设计一．课程设计的目的1.加强对理论知识的理解，并且能把理论只是和课内外的生产实践相结合，从而解决零件在加工中定位，加紧以及工艺路线的安排，工艺尺寸的确定等一系列实际问题，最终保证零件的加工质量。
2.提高基本意识和技能，通过课程设计，掌握工艺规程和工艺装备设备设计的方法和步骤，初步具备计工艺规程和工艺装备的能力，进一步培养学生识图、绘图、计算和编写技术文件的基本技能。
3.锻炼使用手册及图表资料的能力,能够熟练地依据给定的任务而查找相关的资料、手册及图表并掌握其中的设计信息用于设计参数的确定。
本科毕业论文（设计）题目：输出轴加工工艺规程及专用夹具设计学院：工学院姓名：学号：专业：机械设计制造及其自动化年级：指导教师：二0一四年五月输出轴的加工工艺与夹具设计摘要输出轴零件的主要作用是支撑零件和传递动力。
这篇论文是以一典型输出轴零件为例来讲了零件的机械加工工艺规程和专用夹具设计。
对于工艺规程的加工和设计，在分析了输出轴零件的作用和加工工艺性后，先稳定两种工艺方案，再甄选出最佳方案。
输出轴零件的机械综合性能要求比较高哦，一般情况下是选择锻件作为毛坯。
对于专用夹具的设计，这篇论文选取其中钻斜孔工序来设计专用夹具。
经过工序要求进行分析后，本人呢决定采用一面两孔定位，双螺母加紧。
导套我是选用可换的特殊钻套。
关键词：输出轴；工艺规程；夹具设计AbstractThe main role is to support the part of the output shaft part, and to realize the rotary motion transmitted torque and power. In this paper, an example of a typical output shaft parts discussed the machining process planning of parts and special fixture design. For process planning, analyzing the role of the output shaft parts and processing technology, the first two processes proposed program, and then select the best solution. Comprehensive high mechanical performance requirements of the output shaft parts, usually selected as rough forgings. For fixture design, the paper select one holing process to design special fixtures. After the analysis of process requirements, using two holes positioned side, turn the platen intensify. Using a special drill guide sleeve interchangeable.KEYWORDS: OUTPUT SHAFT; PROCESS PLANNING; FIXTURE DESIGN.目录1 引言 (4)2 输出轴的机械加工工艺规程设计 (5)2.1零件的工艺性分析及生产类型确定 (5)2.1.1 零件的作用 (5)2.1.2 零件的工艺分析 (5)2.1.3 确定零件的生产类型 (6)2.2选择毛坯种类，绘制毛坯图 (6)2.2.1 选择毛坯种类 (6)2.2.2 尺寸的确定 (6)2.3选择加工方法，拟定工艺路线 (7)2.3.1 定位基准的选择 (7)2.3.2 零件表面加工方法的选择 (7)2.3.3 加工阶段的划分 (8)2.3.4 工序的集中与分散 (8)2.3.5 工序顺序的安排 (8)2.3.6 确定工艺路线 (8)2.3.7 加工设备及工艺装备选择 (9)2.3.8 工序间余量和工序尺寸的确定 (10)2.3.9 切削用量及基本时间定额的确定 (13)3 专用夹具设计 (26)3.1明确设计要求、收集设计资料 (26)3.2确定夹具结构方案 (27)3.2.1 确定定位方式，选择定位元件 (27)3.2.2 确定导向装置 (27)3.2.3 确定工件夹紧方案，设计夹紧机构 (28)3.2.4 确定夹具总体结构和尺寸 (30)总结 (32)参考文献 (33)致谢 (34)1 引言我毕业设计的题目是输出轴的加工工艺规程及专用夹具设计。
轴零件的机械加工工艺规程及夹具设计一、轴零件的机械加工工艺规程1.材料准备：轴零件的材料通常选择优质的钢材或铸铁材料，需要根据轴零件的使用要求和工艺特点来选择合适的材料。
2.工艺路线确定：根据轴零件的形状、结构和加工要求，确定合适的工艺路线，包括车削、铣削、钻孔等加工工序的顺序和方法。
3.加工设备选择：根据轴零件的尺寸、形状和工艺要求，选择合适的加工设备，包括车床、铣床、钻床等。
4.工艺参数确定：根据轴零件的材料和加工要求，确定合适的切削速度、进给量和切削深度等工艺参数。
5.工艺操作规范：对于每个加工工序，制定相应的工艺操作规范，包括操作顺序、刀具安装、夹具装夹和加工顺序等。
6.质量检验要求：确定轴零件的质量检验要求和方法，包括尺寸偏差、表面粗糙度、硬度等指标的检验。
7.工艺文件编制：将以上所有内容整理成工艺文件，包括工艺路线图、刀具配套表、工艺操作规程和质量检验记录表等。
二、夹具设计夹具是机械加工中用来固定工件、定位和保持工件位置的装置。
在轴零件的机械加工中，夹具设计是非常重要的一环。
夹具的设计应满足以下几个要求：1.夹紧可靠：夹具的设计应保证对轴零件进行可靠的夹紧，以防止在加工过程中因工件松动而引起的加工误差。
2.定位准确：夹具的设计应能够确保轴零件在加工过程中的准确定位，以保证加工精度。
3.易于安装和调整：夹具应设计成易于安装和调整的形式，以方便操作人员进行装夹和调整。
4.加工装卸方便：夹具的设计应便于轴零件的装卸，以提高生产效率。
5.避免干涉：夹具的设计应避免与加工刀具和加工设备的干涉，以保证加工进程的顺利进行。
在夹具设计过程中，需要根据轴零件的形状、尺寸和加工要求，选择合适的夹具类型，包括平面夹具、分度夹具、对心夹具等，并进行夹具的结构设计和强度计算。
总结起来，轴零件的机械加工工艺规程及夹具设计是确保轴零件加工质量和工艺正确性的重要环节，对于提高加工效率和保证加工精度具有重要意义。

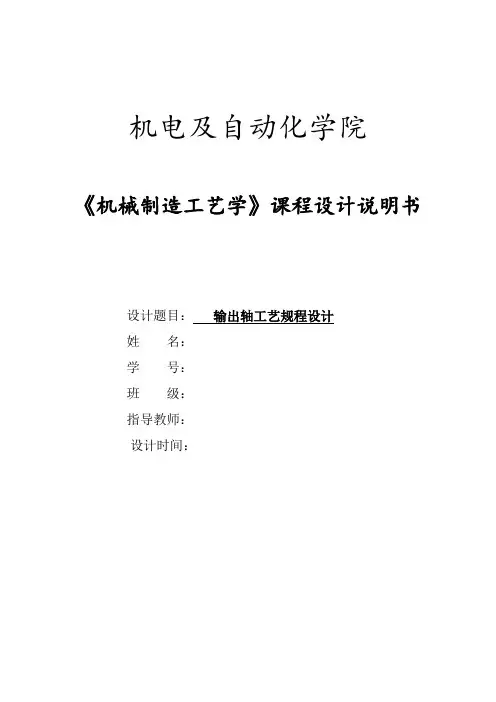

机电及自动化学院《机械制造工艺学》课程设计说明书设计题目：输出轴工艺规程设计姓名：学号：班级：指导教师：设计时间：目录1、零件的分析1.1、计算生产纲领，确定生产类型------------------------- 31.2、零件的作用-----------------------------------------31.3、零件的工艺分析-------------------------------------32、工艺规程设计2.1、确定毛坯的制造形式---------------------------------32.2、基准的选择-----------------------------------------42.3、制定工艺路线---------------------------------------42.3.1、加工方法的选择---------------------------------42.3.2、加工顺序的安排---------------------------------42.3.3、拟定加工工艺路线-------------------------------52.3.4、加工路线的确定--------------------------------62.3.5、加工设备的选择--------------------------------62.3.6、刀具的选择------------------------------------73、机械加工余量、工序尺寸及毛坯尺寸的确定-------------74、确定切削用量及加工时间4.1、切削用量选定--------------------------------------104.2、基本加工时间确定-----------------------------------145、小结----------------------------------------------------186、参考文献------------------------------------------------197、附件---------------------------------------------19第一章零件的分析1.1计算生产纲领，确定生产类型如下面零件图所示为输出轴，该产品年产量为5000台，设其备品率为16%，机械加工废品率为2%，现制订该零件的机械加工工艺规程。

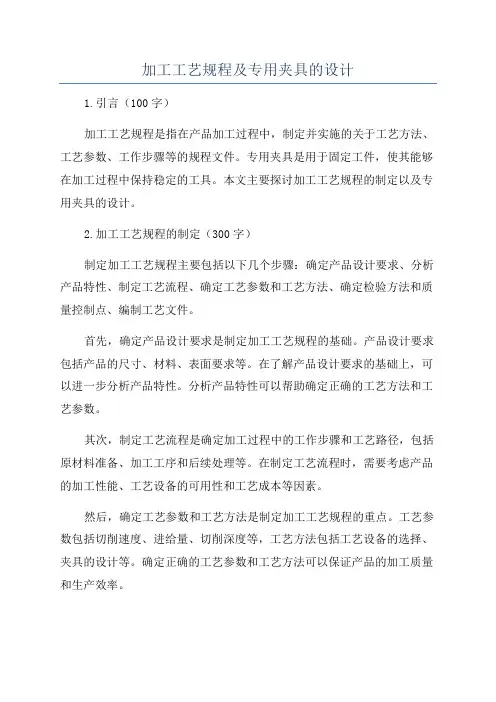

加工工艺规程及专用夹具的设计1.引言（100字）加工工艺规程是指在产品加工过程中，制定并实施的关于工艺方法、工艺参数、工作步骤等的规程文件。
专用夹具是用于固定工件，使其能够在加工过程中保持稳定的工具。
本文主要探讨加工工艺规程的制定以及专用夹具的设计。
2.加工工艺规程的制定（300字）制定加工工艺规程主要包括以下几个步骤：确定产品设计要求、分析产品特性、制定工艺流程、确定工艺参数和工艺方法、确定检验方法和质量控制点、编制工艺文件。
首先，确定产品设计要求是制定加工工艺规程的基础。
产品设计要求包括产品的尺寸、材料、表面要求等。
在了解产品设计要求的基础上，可以进一步分析产品特性。
分析产品特性可以帮助确定正确的工艺方法和工艺参数。
其次，制定工艺流程是确定加工过程中的工作步骤和工艺路径，包括原材料准备、加工工序和后续处理等。
在制定工艺流程时，需要考虑产品的加工性能、工艺设备的可用性和工艺成本等因素。
然后，确定工艺参数和工艺方法是制定加工工艺规程的重点。
工艺参数包括切削速度、进给量、切削深度等，工艺方法包括工艺设备的选择、夹具的设计等。
确定正确的工艺参数和工艺方法可以保证产品的加工质量和生产效率。
最后，确定检验方法和质量控制点是制定加工工艺规程的要求。
检验方法包括产品尺寸测量、表面质量检验等，质量控制点是指在加工过程中进行质量检验的关键环节，如工艺设备的调试、夹具的检验等。
通过检验方法和质量控制点的确定，可以进行加工工艺的检验和监控。
3.专用夹具的设计（800字）专用夹具是根据产品加工过程的要求，为固定工件而设计的一种工具。
夹具的设计要考虑产品的尺寸、形状、工艺要求等因素，以确保产品在加工过程中的稳定性和精度。
在专用夹具的设计中，首先需要确定夹具的类型。
夹具的类型包括机械夹具和液压夹具等。
机械夹具适用于对工件施加机械力的加工工艺，液压夹具适用于对工件施加液压力的加工工艺。
根据产品的加工要求和工艺方法，选择合适的夹具类型。
输出轴的机械加工工艺设计规程及夹具设计轴是一种常见的机械零部件，广泛应用于各种机械设备中。
为了确保轴的质量和性能，需要进行机械加工工艺设计以及夹具设计。
下面是关于轴的机械加工工艺设计规程及夹具设计的详细介绍。
一、机械加工工艺设计规程1.确定材料：首先要确定轴的材料，包括材料的种类和规格。
根据轴的使用条件和要求，选择适当的材料，考虑到强度、韧性、耐磨性等因素。
2.确定工艺路线：根据轴的形状和尺寸要求，确定机械加工的工艺路线。
包括粗加工、半精加工和精加工等工艺环节。
确定合理的工艺路线可以提高生产效率和加工质量。
3.工序划分：将整个加工过程划分为不同的工序，并确定每个工序的加工方法和工艺参数。
例如，粗加工阶段可以采用车削、铣削等方法，而精加工阶段可以采用研磨、拉削等方法。
4.工艺参数：确定每个工序的工艺参数，包括切削速度、进给速度、切削深度等。
根据材料和加工方式的不同，选择适当的工艺参数可以提高加工效率和加工质量。
5.夹具设计：根据轴的形状和尺寸，设计合适的夹具来固定轴进行加工。
夹具的设计应考虑到夹紧力的大小、夹持面的平整度、安全性等因素。
6.设备选择：根据工艺路线和工艺参数，选择适当的机床和刀具。
根据轴的形状和尺寸要求，选择适当的车床、铣床、研磨机等设备。
7.加工顺序：根据工艺路线和工艺参数，确定轴的加工顺序。
尽可能先进行大面积的粗加工，再进行具体的半精加工和精加工。
8.质量控制：在加工过程中，进行质量控制。
通过测量检验轴的尺寸精度、表面质量等指标，确保轴的加工质量符合要求。
二、夹具设计夹具在轴的机械加工过程中起到固定工件、定位工件、增加加工精度等作用。
1.夹紧力：夹具的夹紧力要足够大，能够确保工件在加工过程中不会发生移动或变形。
夹紧力的大小与轴的材料和尺寸有关。
2.夹持面的平整度：夹具的夹持面要求平整度较高，以确保工件在加工过程中保持稳定。
夹持面的平整度应符合工件的要求。
3.夹具的易用性和安全性：夹具的设计要尽量简单，操作方便，并确保夹具在使用过程中不会对操作人员造成危险。

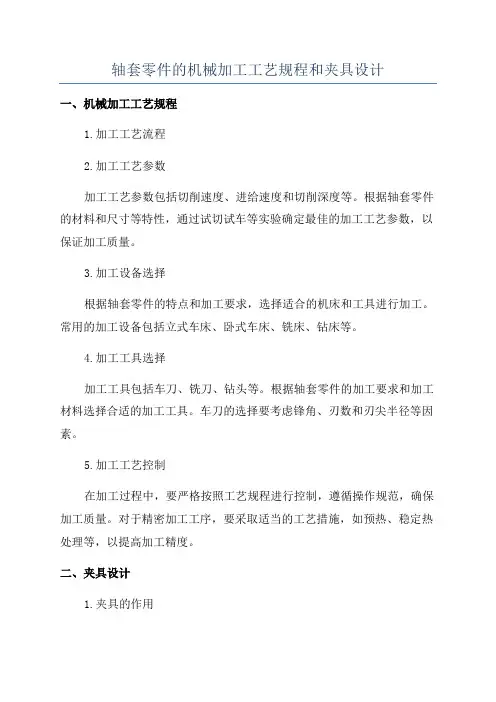

轴套零件的机械加工工艺规程和夹具设计一、机械加工工艺规程1.加工工艺流程2.加工工艺参数加工工艺参数包括切削速度、进给速度和切削深度等。
根据轴套零件的材料和尺寸等特性，通过试切试车等实验确定最佳的加工工艺参数，以保证加工质量。
3.加工设备选择根据轴套零件的特点和加工要求，选择适合的机床和工具进行加工。
常用的加工设备包括立式车床、卧式车床、铣床、钻床等。
4.加工工具选择加工工具包括车刀、铣刀、钻头等。
根据轴套零件的加工要求和加工材料选择合适的加工工具。
车刀的选择要考虑锋角、刃数和刃尖半径等因素。
5.加工工艺控制在加工过程中，要严格按照工艺规程进行控制，遵循操作规范，确保加工质量。
对于精密加工工序，要采取适当的工艺措施，如预热、稳定热处理等，以提高加工精度。
二、夹具设计1.夹具的作用夹具是用来固定工件以便进行加工的装置。
轴套零件的夹具设计要考虑到工件形状和尺寸的特点，确保夹具能够牢固地固定住工件，并满足加工要求。
2.夹具类型选择夹具类型包括机械夹具、液压夹具和气动夹具等。
根据轴套零件的特点和加工要求选择合适的夹具类型。
同时还要考虑生产效率、操作方便性和成本等因素。
3.夹具结构设计夹具的结构设计要合理布置夹具部件，确保夹具能够与机床协调配合，并满足加工工艺要求。
夹具的结构要稳定、简单，易于加工和调整。
4.夹具定位准确性夹具的定位准确性对于轴套零件的加工质量具有重要影响。
夹具的定位要采用可靠的定位方式，避免工件在加工过程中发生位移，影响加工精度。
5.夹具刚性和稳定性夹具的刚性和稳定性对于保证加工精度和工件表面质量具有重要影响。
夹具的刚性要求高，能够抵抗切削力和振动力的影响，保证加工过程的稳定性。
总之，轴套零件的机械加工工艺规程和夹具设计是确保轴套零件加工质量和生产效率的关键。
只有合理设计和控制加工工艺，并设计出合适的夹具，才能保证轴套零件的全面满足设计要求。
机械制造工艺学课程设计说明书设计题目：设计“轴”零件的机械加工工艺规程(年产量为4000件)设计者：指导老师：序言机械制造工艺学课程设计是我们学完了大学的全部基础课，技术基础课已经大部分专业课之后进行的，这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练。
它一方面要求学生通过设计能获得综合运用过去所学过的全部课程进行工艺及结构设计的基本能力。
另外，也为今后作好毕业设计进行一次综合训练和准备。
学生通过机械制造工艺学课程设计，在下述几个方面得到锻炼（1）能通过运用机械制造工艺学课程中的基本理论以及在生产实习中学到实践知识，正确的解决一个零件在加工过程中的定位.夹紧以及工艺路线安排.工艺尺寸确定等问题，保证零件的加工质量（2）提供结构设计能力。
学生通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效，省力，经济合理而能够保证加工质量的夹具的能力（3）学会使用图表资料以及手册，掌握与本本设计有关的各种资料的名称，出处，能够做到熟练运用.因此，它在我们的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来从事的工作进行一次适应性训练，从中锻炼自己分析问题，解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
由于能力有限，设计当中可能会有不足之处，恳请各位老师给予批评指正。
一零件的分析（一）零件的作用轴是组成机器的重要零件之一，其主要功能是支持作回转运动的传动零件(如齿轮、蜗轮等)，以实现回转运动并传递转距和动力，如齿轮，车轮，电动机，转子，铣刀等各种作回转运动的零件，都必须安装在轴上，才能实现它们的功用。
从拖滚轴结构分析可知主要用来承径向力，只要其材料强度能达到要求，其他的是次要的。
（二）零件的技术分析查表1．该零件的主要加工面为B和D其尺寸大小为Φ30+0.015+0.002的其精度为IT6，这直接影响轴的安装和它的使用性能。
毕业设计说明书专业机械制造及自动化班级：姓名：学号：指导老师：目录第一部分工艺设计说明书 (2)第二部分第XX号工序夹具设计说明书 (3)第三部分第XX号工序刀具设计说明书……………………………………………………………第四部分第XX号工序量具设计说明书……………………………………………………………第五部分毕业设计体会………………………………………………………………………………第六部分参考资料……………………………………………………………………………………第一部分工艺设计说明书1.零件图工艺性分析1.1零件结构功用分析从传动轴的受力分析可知，它受扭转一弯曲复合作用力，由于其承受中等载荷，工作又较平稳，冲击力很小，所以可采用优质碳素结构钢的45号钢，坯料用热轧圆钢。
为了改善组织、提高力学性能，坯料要经过正火热处理1.2零件技术条件分析外圆尺寸精度：φ30k6，φ30f7两节，φ25k6，φ20h6，及M24X1.5的螺纹；外圆形状位置精度：要求为φ30f7两轴节相对φ30k6，φ20h6，φ25k6φ30f7两轴节表面需高频淬火；外圆表面质量：φ30k6，φ30f7两节，φ25k6，φ20h6的表面质量要求Ra均为0.8um，其它面Ra为12.5um1.3零件结构工艺性分析轴的锻件强度较高，形状比较简单，外轮廓尺寸不大，在轴径φ30k6，φ30f7两节，φ25k6，φ20h6，及M24X1.5的螺纹上均开有键槽，且轴两端带有B型中心孔。
结论：轴的结构较规则，在加工键槽和B型中心孔时，采用专用夹具定位和夹紧，螺纹加工安排在半精加工后，精加工前进行。
2.毛坯选择2.1毛坯类型在传递力矩过程时要承受很强的冲击力和很大的交变载荷, 要求材料应有较高的强度、冲击韧度、疲劳强度和耐磨性,而且其轮廓形状不复杂,故采用锻件；零件尺寸不大，而且零件属于批量生产,故采用模锻。
2.2毛坯余量确定毛坯的形状和尺寸越接近成品零件，即毛坯精度越高，则零件的机械加工劳动量越少，材料消耗越少，可充分提高劳动生产率，降低成本，但是毛坯制造费用会提高，在确定毛坯时，应根据机械加工和毛坯制造两方面考虑。
《机械制造工艺及夹具设计》课程设计任务书1、设计题目：设计下表选定零件的机械加工工艺规程及指定关键工序的专用机床夹具。
2、设计要求：熟练使用计算机辅助（软件自选），独立完成（1）毛坯图、零件－毛坯合图各一张（3或4号图）（2）关键工序机械加工工艺规程卡片一张（4号图）（3）指定工序夹具装配图一张（2或3号图）（4）夹具部分零件图1～2张（图幅自定）（5）设计说明书（一份）（6）夹具3D效果图一张（4号图）以上均需输出，以书面交作业，不收软盘。
3、原始资料：零件图样一张（参见《课程设计指导书及习题》Page52～66）；生产纲领为6000件/年。
所使用机床等根据需要自选，以通用机床为主。
前言机械制造工艺学课程设计是我们学习完大学阶段的机械类基础和技术基础课以及专业课程之后的一个综合课程，它是将设计和制造知识有机的结合，并融合现阶段机械制造业的实际生产情况和较先进成熟的制造技术的应用，而进行的一次理论联系实际的训练，通过本课程的训练，将有助于我们对所学知识的理解；是在学完了机械制造技术基础的理论课程之后，并进行了生产实习的基础上进行的又一个实践性教学环节。
这次设计使我们能够综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件制造工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来从事的工作打下了良好的基础。
第一章 工艺设计一． 零件图的分析、研究根据任务书所提供的设计题目，所设计的题目是输出轴的夹具设计，所提供的输出轴的零件图如下：(一） 零件性能、用途、工作条件及所在部件中的作用输出轴主要作用是传递动力和扭矩，把动力源的动力及转矩传递给执行原件或减速机构。
通过 042.0012.080++φmm 孔与动力源配合起定心作用。
用10x 20φmm 孔通过螺栓将动力源的动力传给输出轴，再由023.0003.055++Φmm 处通过键将动力输出。
机械制造工艺学课程设计设计题目：输出轴机械加工工艺规程制定及钻孔专用夹具设计设计计算说明书设计题目：输出轴机械加工工艺规程制定及钻孔专用夹具设计设计技术参数如图所示是输出轴简图。
毛坯材料为45钢中批量生产，采用通用机床进行加工。
热处理方式为调质，处理后硬度要求为200-230HBW。
试完成该零件的机械加工工艺设计及加工10— 20孔钻床夹具设计。
设计要求一、设计者必须发挥独立思考能力，禁止抄袭他人成果,不允许雷同。
积极主动与指导教师流，每一进展阶段至少与指导教师交流二次。
二、设计成果：1、夹具装配图一，A1;2、设计说明书一份;3、工艺规程卡一套，工序卡3-5。
设计说明书应包括下列容：（1）封面（2）目录（3）摘要和关键词、（4）设计任务书（5）机械加工工艺规程制定的详细过程主要包括：１）零件的结构分析２）生产类型的确定３）毛坯的选择与毛坯简图的绘制４）工艺路线的拟定５）各工序的加工余量及工序尺寸的确定。
６）切削用量的计算和确定７）时间定额的计算和确定（6）专用夹具设计的详细过程年月日目录序言 (1)第一章.零件的工艺分析及生产类型的确定 (1)1.1 技术要求分析 (1)1.2 零件的工艺分析 (1)第二章.选择毛坯，确定毛坯尺寸，设计毛坯图 (2)2.1 选择毛坯 .......................... 错误!未定义书签。
2.2 毛坯尺寸的确定 (2)第三章.选择加工方法，制定加工艺路线 (3)3.1 定位基准的选择 (3)3.2 加工方法的选择 (3)3.3 制定工艺路线 (4)第四章.工序设计 (5)4.1 选择加工设备与工艺装备 (5)4.2 选用夹具 (6)4.3 选用刀具 (6)4.4 选择量具 (6)4.5 确定工序尺寸 (6)第五章.确定切削用量及基本工时 (9)5.1 切削用量 (9)5.2 基本时间 (16)第六章.夹具设计 (16)6.1 确定定位方式，选定定位元件 (16)6.2 确定导向装置 (17)6.3 切削力和夹紧力的计算 (17)6.4 确定工件夹紧方案，设计夹紧机构 (17)6.5 确定夹具总体结构和尺寸 (18)6.6 夹具使用说明 (18)设计结论 (19)参考文献 (19)输出轴加工工艺及钻床夹具设计摘要：机械制造业的发展对世界经济起着非常重要的作用，而机械加工工艺的编制是机械制造技术的重要组成部分和关键工作。
本文论述的是输出轴的加工工艺和夹具设计，着重于几个重要表面的加工，具有一定的尺寸、形状、位置要求，还有一些强度、表面粗糙度要求，机械加工工艺规程制定和专用机床夹具的设计，不仅实践性强，而且对学生的专业素质要求较高。
然而这些都会在文中得以体现。
序言机械制造工艺学课程设计是在我们学完了大学的全部基础课、技术基础课以及大部分专业之后进行的。
这是我们进行毕业设计之前对所学各课程的一次深入的综合性的，也是一次理论联系实际训练。
因此，它在我们的大学学习生活中占有十分重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从锻炼自己分析问题、解决问题的能力，为今后参加祖国的现代化建设打下一个良好的基础。
我也相信通过课程设计能将零碎的知识点都联系起来，系统而全面的做好设计。
本次课程设计是机械制造工艺学这门课程的一个阶段总结，是对课堂中学习的基本理论和在生产实习中学到的实践知识的一个实际应用过程。
由于知识和经验所限，设计会有许多不足之处，所以恳请老师给予指导。
第一章零件的工艺分析及生产类型的确定1.1 技术要求分析题目所给定的零件车床输出轴，其主要作用，一是传递转矩，使车床主轴获得旋转的动力；二是工作过程中经常承受载荷；三是支撑传动零部件。
零件的材料为45钢，是最常用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。
综合技术要求等文件，选用铸件。
1.2 零件的工艺分析从零件图上看，该零件是典型的零件，结构比较简单，其主要加工的面有φ55、φ60、φ65、φ75、φ176的外圆柱面，φ50、φ80、φ104的圆柱表面，10个φ20的通孔，图中所给的尺寸精度高，大部分是IT6级；粗糙度方面表现在键槽两侧面、φ80圆柱表面为Ra3.2um,大端端面为Ra3.2um,其余为Ra12.5um ，要求不高；位置要求较严格，表现在φ55的左端面、φ80孔圆柱面对φ75、φ60外圆轴线的跳动量为0.04mm, φ20孔的轴线对φ80孔轴线的位置度为φ0.05mm,键槽对φ55外圆轴线的对称度为.0.08mm ；热处理方面需要调质处理，到200HBW ，保持均匀。
通过分析该零件，其布局合理，方便加工，我们通过径向夹紧可保证其加工要求，整个图面清晰，尺寸完整合理，能够完整表达物体的形状和大小，符合要求。
第二章 选择毛坯，确定毛坯尺寸，设计毛坯图2.1 选择毛坯毛坯种类的选择决定与零件的实际作用，材料、形状、生产性质以及在生产中获得可能性，毛坯的制造方法主要有以下几种：1、型材2、锻造3、铸造4、焊接5、其他毛坯。
根据零件的材料，推荐用型材或锻件，但从经济方面着想，如用型材中的棒料，加工余量太大，这样不仅浪费材料，而且还增加机床，刀具及能源等消耗，而锻件具有较高的抗拉抗弯和抗扭强度，冲击韧性常用于大载荷或冲击载荷下的工作零件。
本零件生产批量为中批量，所以综上所叙选择锻件中的模锻。
2.2 毛坯尺寸的确定毛坯（锻件）图是根据产品零件设计的，经查《机械加工工艺手册》《金属机械加工工艺人员手册》知粗车-半精车-精车各余量,从而可得毛坯余量<或查表得到>。
铸件的外圆角半径按表5-12确定，圆角半径按5-13确定。
结果为：外圆角半径：2=r ；圆角半径：3=R 。
按表5-11，外模锻斜度︒=5α，模锻斜度︒=7α。
下图为本零件的毛坯图毛坯图第三章.选择加工方法，制定加工工艺路线3.1 定位基准的选择本零件为带孔的轴类零件，孔是其设计基准（亦是装配基准和测量基准），为避免由于基准不重合而产生的误差，应选回转轴线为定位基准，即遵守“基准重合”的原则。
具体而言，即选φ50孔及一端面作为精基准。
由于本零件全部表面都需要加工，而孔作为精基准，应先进行加工，因此应选外圆及一端面为粗基准。
3.2 加工方法的选择1.回转体表面面的加工：面的加工方法有很多，本零件主要是加工外圆面和端面。
φ55、φ60外圆面的加工精度采用7级精度可以满足要求，故可采取粗车-半精车-精车的加工方式。
φ65、φ75外圆面的加工精度要采用6级精度才能达到要求，故采用粗车-半精车-粗磨-精磨的加工方式。
2.孔的加工：孔的加工方式有钻、扩、镗、拉、磨等。
对于孔采取在车床上镗孔的方式。
原因是结构紧凑，重量不大，适用于车削加工。
通孔10×φ20采用在车床上镗孔的方式，斜孔2×φ8在钻床床钻孔。
3.键槽的加工：零件上的键槽在铣床上铣。
其公差等级为IT7，两侧的粗糙度为Ra3.2μm，槽底面的粗糙度为Ra6.3μm。
可采用粗铣-精铣的加工方式。
4．两端面的加工：端面的加工在铣床上进行，其公差等级为IT7，粗糙度的要求分别为Ra25μm，Ra,12.5μm。
3.3 制定工艺路线制定工艺路线是制定工艺规程最重要的工作，也体现了工艺师工艺水平的重要方面。
其原则是，在保证零件的几何形状、尺寸精度、表面质量的前提下，尽可能提高生产率，降低成本，取得好的经济效益。
1.工艺路线的确定：⑴基准先行原则该零件加工时应该先φ55端面为粗基准加工φ176外圆面及其端面，再以φ176为基准加工φ55端面及其外圆面。
⑵先粗后精原则先安排粗加工工序，再安排精加工工序，粗加工将在较短时间将工件表面上的大部分余量切掉，一方面提高金属切削效率，另一方面满足精车的余量均匀性要求，若粗加工后留余量的均匀性满足不了精加工的要求时，则要安排半精加工。
⑶先面后孔原则对该零件应该先加工圆柱表面，后加工孔，这样安排加工顺序，一方面是利用加工过的平面定位，稳定可靠，另一方面是在加工过的平面上加工孔，比较容易，并能提高孔的加工精度。
⑷先主后次原则先加工主要表面，后加工次要表面。
这里的主要表面是指基准面，主要工作面。
次要表面是指键槽、孔等其他表面。
次要表面和主要表面之间往往有相互位置要求。
因此，在主要表面达到一定的精度之后，再以主要表面定位加工次要表面。
2.工艺路线安排如下：1.工序05用三爪卡盘定位φ55回转体表面，粗车φ176外圆和粗铣φ176端面。
2.工序10用三爪卡盘定位φ176回转体表面,并且粗铣φ55端面和粗车φ55、φ60、φ65、φ75的回转体表面。
3.工序15 用三爪卡盘定位φ55回转体表面，半精车φ55、φ60、φ65、φ75、φ176的外圆。
4.工序20 用三爪卡盘定位φ55回转体表面，粗磨φ65、φ75的外圆表面。
5.工序25 用三爪卡盘定位φ55回转体表面，粗车、半精车过度锥面。
6.工序30 以轴的回转轴线为基准，粗镗孔φ50、φ80、φ104。
7.工序35 以轴的回转轴线为基准，半精镗孔φ50、φ80、φ104。
8.工序40 以φ80孔的中心线为基准，钻、扩、铰孔10×φ20。
9.工序45 钻斜孔2×φ8。
10.工序50 以轴的回转轴线为基准，粗铣键槽。
11.工序55 热处理：调质处理硬度为200-230HBW。
12.工序60 精车φ65、φ75的外圆及锥面。
13工序65 用三爪卡盘定位φ55回转体表面，精磨φ65、φ75的外圆表面。
14.工序70 以轴的回转轴线为基准，精铣键槽，用三爪卡盘定位φ55回转体表面，精铣φ176端面；用三爪卡盘定位φ176回转体表面, 精铣φ55端面。
15.工序75 去毛刺、清洗、检验。
第四章工序设计4.1 选择加工设备与工艺装备1.选择机床根据工序选择机床2.选择加工设备及选择机床类型。
由于已经根据零件的形状、精度特点，选择了加工方式，机床的类型也随之确定。
至于机床的型号，取决于现场的设备情况。
最终选择的机床，其经济精度应与零件表面的设计要求相适应，初步选定的机床如下：（1）工序10、15、55中进行的操作分别是粗铣φ176端面、铣φ55端面、粗铣键槽、精铣键槽，精铣φ176端面，精铣φ55端面，用的设备是X53T立式铣床。
（2）工序45中钻、扩、铰孔10×φ20，工序50中钻斜孔2×φ8，选用Z3025摇臂钻床。
（3）其余工序如加工端面和外圆，都可以在CA6140卧式车床进行。
4.2选用夹具本零件除铣销，钻小孔等工序需要专用夹具外，其他各工序使用通用夹具即可。
前车销工序用三爪自定心卡盘和心轴。
4.3 选用刀具由于刀具材料的切削性能直接影响着生产率，工件的加工精度，已加工表面质量，刀具的磨损和加工成本，所以正确的选择刀具材料是加工工艺的一个重要部分，刀具应具有高刚度，足够的强度和韧度，高耐磨性，良好的导热性，良好的工艺性和经济性，抗粘接性，化学稳定性。
