第3讲 电场及其描述[目标定位] 1.理解电场强度的概念及其定义式，并会进行有关计算.2.会用电场线表示电场，并熟记几种常见电场的电场线分布特征.3.理解点电荷的电场强度及场强叠加原理.一、电场及电场力1.电场：电荷周围存在场，电荷的相互作用不可能超越距离，是通过场传递的，这种场称为电场.2.电场力：电场对于处在其中的电荷有力的作用，这种力叫做电场力.二、电场强度1.试探电荷(1)电荷量足够小，(2)大小足够小的电荷，放到电场中用来检验电场中各点的性质.2.电场强度(1)概念：放入电场中某点的电荷受到的电场力F 与它的电荷量q 的比值，叫做该点的电场强度，简称场强.(2)物理意义：表示电场的强弱.(3)定义式及单位：E ＝F q，单位牛(顿)每库(仑)，符号N/C. (4)方向：电场强度的方向与正电荷所受电场力的方向相同.想一想 这里定义电场强度的方法叫比值定义法，你还学过哪些用比值定义的物理量？它们都有什么共同点？答案 如加速度a ＝Δv Δt ；密度ρ＝M V等.用比值定义的新物理量可反映物质本身的某种属性，与用来定义的另外两个物理量并无直接关系.三、点电荷的电场与匀强电场1.真空中点电荷周围的场强：E ＝k Q r2. 2.匀强电场：大小和方向都处处相同的电场叫做匀强电场.想一想 我们能根据E ＝k Q r 2说，r →0时，E →∞吗？ 答案 不能；这是根据库仑定律推导出来的，只适用于点电荷产生的电场，r 较小时，带电体不能再看做点电荷，此公式不再适用.四、电场线1.电场线在电场中绘出的一些曲线，曲线上任一点的电场方向就在该点的切线方向上，这样的曲线叫做电场线.2.几种特殊的电场线熟记五种特殊电场的电场线分布，如图1所示.图13.电场线的特点(1)电场线从正电荷(或无穷远)出发，终止于无穷远(或负电荷).(2)在同一电场中，电场线越密的地方场强越大.想一想有电场线的地方有电场，没有电场线的地方没有电场吗？答案电场线是用来描述电场强弱的曲线，电场线的疏密只能大致反应场强的大小，没有电场线的不一定没有电场.一、对电场及电场强度的理解1.关于电场的几点说明(1)特殊物质性：电场是一种看不见摸不着但客观真实存在的特殊物质.(2)客观存在性：电荷周围一定存在电场，静止的电荷周围存在静电场.(3)桥梁纽带作用：电场是电荷间相互作用的桥梁，不直接接触就可以发生相互作用.2.关于电场强度的几点说明(1)唯一性：电场中某点的电场强度E是唯一的，由电场本身决定，与是否放入试探电荷以及放入试探电荷的正负、电荷量的大小无关.(2)矢量性：E为矢量，其方向与放在该点的正电荷所受的电场力方向相同，与负电荷所受的电场力方向相反.例1真空中O点放一个点电荷Q＝＋1.0×10－9C，直线MN通过O点，OM的距离r＝30cm，M点放一个点电荷q＝－1.0×10－10C，如图2所示.求：图2(1)q 在M 点受到的作用力；(2)M 点的场强；(3)拿走q 后M 点的场强；(4)M 、N 两点的场强哪点大.答案 (1)大小为1.0×10－8N 方向沿MO 指向Q (2)大小为100N/C 方向沿OM 连线背离Q(3)大小为100N/C 方向沿OM 连线背离Q(4)M 点场强大解析 (1)电场是一种物质，电荷q 在电场中M 点所受的作用力是电荷Q 通过它的电场对q的作用力，根据库仑定律，得F M ＝k Qq r 2 ＝9.0×109×1.0×10－9×1.0×10－100.32N ＝1.0×10－8N.因为Q 为正电，q 为负电，库仑力是吸引力，所以力的方向沿MO 指向Q .(2)M 点的场强E M ＝F M q ＝1.0×10－81.0×10－10N /C ＝100 N/C ，其方向沿OM 连线背离Q ，因为它的方向跟正电荷所受电场力的方向相同.(3)场强是反映电场的力的性质的物理量，它是由形成电场的电荷Q 及场中位置决定的，与试探电荷q 是否存在无关.故拿走q 后，M 点的场强仍为100N/C ，方向沿OM 连线背离Q .(4)由E ∝1r 2得M 点场强大. 借题发挥 公式E ＝F q 中的q 是试探电荷的电荷量，所以E ＝F q不是场强的决定式；公式E ＝k Q r 2中的Q 是场源电荷的电荷量，所以E ＝k Q r 2仅适用于点电荷的电场求解，是点电荷场强的决定式.针对训练 A 为已知电场中的一固定点，在A 点放一电荷量为q 的试探电荷，所受电场力为F ，A 点的场强为E ，则( )A.若在A 点换上－q ，A 点场强方向发生变化B.若在A 点换上电荷量为2q 的试探电荷，A 点的场强将变为2EC.若在A 点移去电荷q ，A 点的场强变为零D.A 点场强的大小、方向与q 的大小、正负、有无均无关答案 D解析 电场强度E ＝F q是通过比值定义法得出的，其大小及方向与试探电荷无关；故放入任何电荷时电场强度的方向和大小均不变，故A 、B 、C 均错误；故选D.二、对公式E ＝F q 与E ＝kQ r 2的理解 1.公式E ＝F q 是电场强度的定义式，适用于任何电场，E 可以用F q来度量，但与F 、q 无关.其中q 是试探电荷.2.公式E ＝k Q r 2是点电荷场强的决定式，其中Q 是场源电荷. 例2 真空中距点电荷(电荷量为Q )为r 的A 点处，放一个电荷量为q (q ≪Q )的点电荷，q 受到的电场力大小为F ，则A 点的场强为( )A.F QB.F qC.k q r 2D.k Q r 2 答案 BD解析 E ＝F q 中q 指的是试探电荷，E ＝kQ r 2中Q 指的是场源电荷，故B 、D 正确. 三、电场线的理解和应用1.电场线的特点：(1)起始于无限远或正电荷，终止于负电荷或无限远.(2)任意两条电场线不相交.(3)在同一幅图中，电场线的疏密表示场强的大小.(4)电场线上某点的切线方向表示该点的场强方向.2.电场线与带电粒子运动轨迹重合必须同时满足以下三个条件(1)电场线是直线.(2)带电粒子只受电场力作用，或受其他力，但其他力的方向沿电场线所在直线.(3)带电粒子初速度的方向为零或初速度的方向沿电场线所在的直线.例3 以下关于电场和电场线的说法中正确的是 ( )A.电场线就是电荷在电场中的运动轨迹B.在电场中，凡是有电场线通过的点，场强不为零，不画电场线的区域内的点场强为零C.同一试探电荷在电场线密集的地方所受静电力大D.电场线是人们假想的，用以形象表示电场的强弱和方向，客观上并不存在答案 CD解析 电场线是为了描述电场的强弱及方向的方便而引进的假想线，它一般不与电荷的运动轨迹重合，A 错误，D 正确.在同一电场中，电场强度较大的地方电场线较密，电荷受到的电场力也较大，C 正确.借题发挥 带电粒子在电场中的运动轨迹，决定于粒子运动速度和受力情况，与电场线不一定重合.例4 如图3所示是某静电场的一部分电场线分布图3情况，下列说法中正确的是( )A.这个电场可能是负点电荷的电场B.点电荷q 在A 点处受到的电场力比在B 点处受到的电场力大C.点电荷q 在A 点处的瞬时加速度比在B 点处的瞬时加速度小(不计重力)D.负电荷在B 点处受到的电场力的方向沿B 点切线方向答案 B解析 电场线的疏密反映了电场强度的大小，而加速度的大小关键是看电场力的大小.判断A 、B 两处电场线的疏密是解决本题的关键.负点电荷的电场线是从四周无限远处不同方向指向负点电荷的直线，故A 错误；电场线越密的地方场强越大，由图知E A ＞E B ，又因F ＝qE ，得F A ＞F B ，故B 正确；由a ＝F m知，a ∝F ，而F ∝E ，E A ＞E B ，所以a A ＞a B ，故C 错误；负电荷在B 点受到的电场力的方向与B 点电场强度的方向相反，故D 错误.借题发挥 带电粒子在电场中的运动轨迹，决定于粒子运动速度和受力情况，与电场线不一定重合.对电场和电场强度的理解1．关于电场，下列说法中正确的是( )A ．E ＝F q，若q 减半，则该处电场强度为原来的2倍 B ．E ＝k Q r 2中，E 与Q 成正比，而与r 2成反比 C ．在以一个点电荷为球心，r 为半径的球面上，各处的场强相同D ．电场中某点场强的方向就是该点所放电荷受到的静电力的方向答案 B解析 E ＝F q中的q 为试探电荷的电荷量，而电场中某处的电场强度是由电场本身决定，与试探电荷无关，选项A 错误；电场中某点场强的方向就是该点所放正电荷受到的静电力的方向，在以一个点电荷为球心，r 为半径的球面上，各处的场强大小相等，但方向不相同，选项C 、D 均错．故选B.2．如图4所示，B 为线段AC 的中点，如果在A 处放一个＋Q 的点电荷，测得B 处的场强E B ＝48 N/C ，则( )图4A ．E C ＝24 N/CB ．EC ＝12 N/CC ．若要使E B ＝0，可在C 处放一个－Q 的点电荷D ．把q ＝10－9 C 的点电荷放在C 点，则其所受电场力的大小为6×10－9 N 答案 B解析 由真空中点电荷的场强公式E ＝kQ r 2知A 错误，B 正确；根据场的叠加及点电荷产生的场强方向知，应在C 处放一等量同种电荷，C 错误；F ＝qE C ＝1.2×10－8 N ，D 错误． 库仑定律的理解及应用3.真空中A 、B 两个点电荷相距为L ，质量分别为m 和2m ，它们由静止开始运动(不计重力)，开始时A 的加速度大小是a ，经过一段时间，B 的加速度大小也是a ，那么此时A 、B 两点电荷的距离是( ) A.22LB.2LC.22LD.L 答案 A解析 刚释放瞬间，对A ，有k q 1q 2L 2＝m A a ，经过一段时间后，对B ，有k q 1q 2L ′2＝m B a ，可得L ′＝m A m B L ＝22L ，所以A 正确. 电场线的特点及应用4.某静电场中的电场线如图5所示，带电粒子在电场中仅受电场力作用，其运动轨迹如图中虚线所示，粒子由M 运动到N ，以下说法正确的是( )图5A.粒子必定带正电荷B.粒子在M 点的加速度大于它在N 点的加速度C.粒子在M 点的加速度小于它在N 点的加速度D.粒子必带负电答案AC解析做曲线运动的物体合力指向曲线的内侧，又因为粒子只受电场力所以点电荷带正电，A正确；由于电场线越密，场强越大，点电荷受电场力就越大，根据牛顿第二定律可知其加速度也越大，故此点电荷在N点加速度大，C正确.。

习题课：电场力的性质[学习目标] 1.会分析两等量同种电荷和两等量异种电荷的电场分布.2.会由粒子的运动轨迹分析带电粒子的受力方向和所在处的电场方向.3.会解答库仑力作用下带电体的平衡问题和加速问题.一、电场力作用下的平衡1.共点力的平衡条件：物体不受力或所受外力的合力为零.2.处理平衡问题常用的数学知识和方法有直角三角形、相似三角形和正交分解法.3.选取研究对象时，要注意整体法和隔离法的灵活运用.例1 如图1所示，带电荷量分别为＋q 和＋4q 的两点电荷A 、B ，相距L ，问：图1(1)若A 、B 固定，在何处放置点电荷C ，才能使C 处于平衡状态？ (2)在(1)中的情形下，C 的电荷量和电性对C 的平衡有影响吗？(3)若A 、B 不固定，在何处放一个什么性质的点电荷，才可以使三个点电荷都处于平衡状态？ 答案 见解析解析 (1)由平衡条件，对C 进行受力分析，C 应在AB 的连线上且在A 、B 之间，设与A 相距r ，则k ·q ·q C r 2＝k ·4q ·q C (L －r )2解得：r ＝L 3 (2)电荷量的大小和电性对平衡无影响，距离A 为L3处，A 、B 的合场强为0.(3)若将C 放在A 、B 电荷两边，A 、B 对C 同为向右(或向左)的力，C 都不能平衡；若将C 放在A 、B 之间，C 为正电荷，则A 、B 都不能平衡，所以C 为负电荷.设放置的点电荷的电荷量为Q ，与A 相距r 1，分别对A 、B 受力分析，根据平衡条件对电荷A ：有k ·4q ·q L 2＝kQ ·qr 21对电荷B ：有k ·4q ·q L 2＝kQ ·4q(L －r 1)2联立可得：r 1＝L 3，Q ＝49q (负电荷)即应在AB 连线上且在A 的右边，距A 点电荷L 3处放置一个电荷量为49q 的负电荷.1.同一直线上的三个自由点电荷都处于平衡状态时，每个电荷受到的合力均为零，根据平衡方程可得，电荷间的关系为：“两同夹异”、“两大夹小”、“近小远大”.2对于三个自由电荷的平衡问题，只需对其中两个电荷列平衡方程，不必对第三个电荷列平衡方程.例2 如图2所示，真空中两个相同的小球带有等量同种电荷，质量均为m ，分别用绝缘细线悬挂于绝缘天花板上同一点，平衡时，B 球偏离竖直方向θ角，A 球竖直且与墙壁接触，此时A 、B 两球位于同一高度且相距L .求：图2(1)每个小球带的电荷量q ； (2)B 球所受绳的拉力F T ； (3)墙壁对A 球的弹力F N . 答案 (1)Lmg tan θk (2)mgcos θ(3)mg tan θ 解析 (1)对B 球受力分析如图所示：B 球受三个力且处于平衡状态，其中重力与库仑力的合力大小等于绳子拉力的大小，方向与绳子拉力方向相反，由图可知：F 库＝mg tan θ＝kq 2L2，①解得：q ＝Lmg tan θk(2)由B 球的受力分析知，F T ＝mgcos θ.② (3)分析A 球的受力情况知F N ＝F 库＝k q 2L 2③结合①得F N ＝mg tan θ. 二、两等量点电荷周围的电场1.等量同号点电荷的电场(电场线分布如图3)：(1)两点电荷连线上，中点O处场强为零，向两侧场强逐渐增大.(2)两点电荷连线中垂线上由中点O到无限远，场强先变大后变小.2.等量异号点电荷的电场(电场线分布如图4)：(1)两点电荷连线上，沿电场线方向场强先变小再变大，中点处场强最小.(2)两点电荷连线的中垂线上电场强度方向都相同，总与中垂线垂直且指向负点电荷一侧.沿中垂线从中点到无限远处，场强一直减小，中点处场强最大.图3图4例3两个带等量正电荷的点电荷，O点为两电荷连线的中点，a点在连线的中垂线上，若在a点由静止释放一个电子，如图5所示，关于电子的运动，下列说法正确的是()图5A.电子在从a点向O点运动的过程中，加速度越来越大，速度越来越大B.电子在从a点向O点运动的过程中，加速度越来越小，速度越来越大C.电子运动到O点时，加速度为零，速度最大D.电子通过O点后，速度越来越小，加速度越来越大，一直到速度为零答案 C解析带等量正电荷的两点电荷连线的中垂线上，中点O处的场强为零，向中垂线的两边先变大，达到一个最大值后，再逐渐减小到零.但a点与最大场强点的位置关系不能确定，当a 点在最大场强点的上方时，电子在从a点向O点运动的过程中，加速度先增大后减小；当a 点在最大场强点的下方时，电子的加速度则一直减小，故A、B错误；但不论a点的位置如何，电子在向O点运动的过程中，都在做加速运动，所以电子的速度一直增加，当达到O点时，加速度为零，速度达到最大值，C正确；通过O点后，电子的运动方向与场强的方向相同，与所受电场力方向相反，故电子做减速运动，由能量守恒定律得，当电子运动到a点关于O点对称的b点时，电子的速度为零.同样因b点与最大场强的位置关系不能确定，故加速度大小的变化不能确定，D 错误.针对训练 如图6所示为两个固定在同一水平面上的点电荷，距离为d ，电荷量分别为＋Q 和－Q .在它们的水平中垂线上固定一根长为L 、内壁光滑的绝缘细管，有一电荷量为＋q 的小球以初速度v 0从管口射入，则小球( )图6A.速度先增大后减小B.受到的库仑力先做负功后做正功C.受到的库仑力最大值为8kQqd 2D.管壁对小球的弹力最大值为4kQqd 2答案 C解析 由等量的异种电荷形成的电场特点，根据小球的受力情况可知在细管内运动时，合力为重力，小球速度一直增大，A 错误；库仑力水平向右，不做功，B 错误；在连线中点处库仑力最大，F ＝kqQ ⎝⎛⎭⎫d 22＋kqQ ⎝⎛⎭⎫d 22＝8kqQd 2，C 正确；管壁对小球的弹力与库仑力是平衡力，所以最大值为8kqQd2，D 错误.三、电场线与带电粒子运动轨迹的综合分析例4 如图7所示，实线为不知方向的三条电场线，从电场中M 点以相同速度垂直于电场线方向飞出a 、b 两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示.则( )图7A.a 一定带正电，b 一定带负电B.a 的速度将减小，b 的速度将增加C.a 的加速度将减小，b 的加速度将增加D.两个粒子的动能，一个增加一个减小 答案 C解析 带电粒子做曲线运动，所受力的方向指向轨迹的内侧，由于电场线的方向未知，所以粒子带电性质不确定，故A 错误；从图中轨迹变化来看，速度与力方向的夹角小于90°，所以电场力都做正功，动能都增大，速度都增大，故B 、D 错误.电场线密的地方电场强度大，电场线疏的地方电场强度小，所以a 受力减小，加速度减小，b 受力增大，加速度增大，故C 正确.1.合力方向与速度方向：合力指向轨迹曲线的内侧，速度方向沿轨迹的切线方向.2.分析方法：由轨迹的弯曲情况结合电场线确定电场力的方向；由电场力和电场线的方向可判断电荷的正负；由电场线的疏密程度可确定电场力的大小，再根据牛顿第二定律F ＝ma 可判断电荷加速度的大小. 四、电场中的动力学问题例5 如图8所示，光滑斜面(足够长)倾角为37°，一带正电的小物块质量为m ，电荷量为q ，置于斜面上，当沿水平方向加如图所示的匀强电场时，带电小物块恰好静止在斜面上，从某时刻开始，电场强度变化为原来的12，(sin 37°＝0.6，cos 37°＝0.8，g ＝10 m/s 2)求：图8(1)原来的电场强度； (2)小物块运动的加速度；(3)小物块2 s 末的速度和2 s 内的位移.答案 (1)3mg4q(2)3 m /s 2，方向沿斜面向下 (3)6 m/s 6 m解析 (1)对小物块受力分析如图所示，小物块静止于斜面上，则mg sin 37°＝qE cos 37°，E ＝mg tan 37°q ＝3mg4q.(2)当场强变为原来的12时，小物块受到的合外力F 合＝mg sin 37°－12qE cos 37°＝0.3mg ，又F 合＝ma ，所以a ＝3 m/s 2，方向沿斜面向下. (3)由运动学公式v ＝at ＝3×2 m /s ＝6 m/s x ＝12at 2＝12×3×22 m ＝6 m.1.(多选)如图9所示，质量分别为m 1、m 2，电荷量分别为q 1、q 2的两小球，分别用绝缘轻丝线悬挂起来，两丝线与竖直方向的夹角分别为α和β(α＞β)，两小球恰在同一水平线上，那么( )图9A.两球一定带异种电荷B.q 1一定大于q 2C.m 1一定小于m 2D.m 1所受的库仑力一定大于m 2所受的库仑力 答案 AC解析 由于两带电小球相互吸引，所以一定带异种电荷，选项A 正确.设轻丝线与竖直方向的夹角为θ，根据平衡条件可得两球之间的库仑力F ＝mg tan θ，因此m 1g ＜m 2g ，即m 1＜m 2，选项C 正确.2.如图10所示，光滑绝缘水平面上有三个带电小球A 、B 、C (可视为点电荷)，三小球在一条直线上均处于静止状态，则以下判断正确的是( )图10A.A 对B 的电场力一定是引力B.A 对B 的电场力可能是斥力C.A 的电荷量可能比B 少D.C的电荷量一定比B少答案 A解析三小球在一条直线上处于静止状态，则A、C一定是同种电荷，A、B一定是异种电荷，即“两同夹异”，另外，A和C的电荷量一定大于B的电荷量，即“两大夹小”，选项A正确.3.(多选)如图11所示，带箭头的线表示某一电场中的电场线的分布情况.一带电粒子在电场中运动的轨迹如图中虚线所示.若不考虑其他力，则下列判断中正确的是()图11A.若粒子是从A运动到B，则粒子带正电；若粒子是从B运动到A，则粒子带负电B.不论粒子是从A运动到B，还是从B运动到A，粒子必带负电C.若粒子是从B运动到A，则其加速度减小D.若粒子是从B运动到A，则其速度减小答案BC解析根据做曲线运动的物体所受合外力指向曲线内侧可知粒子所受电场力与电场线的方向相反，所以不论粒子是从A运动到B，还是从B运动到A，粒子必带负电，故A错误，B正确；电场线密的地方电场强度大，所以粒子在B点受到的电场力大，在B点时的加速度较大.若粒子是从B运动到A，则其加速度减小，故C正确；从B到A过程中电场力与速度方向成锐角，即做正功，动能增大，速度增大，故D错误.故选B、C.一、选择题(1～5题为单选题，6～9题为多选题)1.两个等量点电荷P、Q在真空中产生的电场线(方向未画出)如图1所示，一电子在A、B两点所受的电场力分别为F A和F B，则它们的大小关系为()A.F A＝F BB.F A＞F BC.F A＜F BD.无法确定答案 B解析从电场线的疏密判断，A点的电场强度比B点的电场强度大，故E A＞E B.根据电场力F ＝qE知，F A＞F B，故B正确，A、C、D错误.2.如图2所示的电场中，虚线为某带电粒子只在电场力作用下的运动轨迹，a、b、c是轨迹上的三个点，则()图2A.粒子一定带负电B.粒子一定是从a点运动到b点C.粒子在c点的加速度一定大于在b点的加速度D.粒子在电场中c点的速度一定大于在a点的速度答案 C解析做曲线运动的物体，合力指向运动轨迹的内侧，由此可知，带电粒子受到的电场力的方向为沿着电场线向左，所以粒子带正电，A错；粒子不一定是从a点沿轨迹运动到b点，也可能从b点沿轨迹运动到a点，B错误；由电场线的分布可知，电场线在c点的受力较大，加速度一定大于在b点的加速度，C正确；粒子从c到a的过程，电场力与速度成锐角，所以粒子做加速运动，在c点的速度一定小于在a点的速度，D错误；故选C.3.如图3所示，光滑绝缘的水平面上的P点固定一个带正电的点电荷，在它的右侧N点由静止开始释放一个也带正电的小球(可视为质点)，以向右为正方向，下列选项中能反映小球运动速度随时间变化规律的是()答案 B解析 N 点的小球释放后，受到向右的库仑力作用，开始向右运动，根据库仑定律F ＝k q 1q 2r 2可得，随着两者之间的距离的增大，小球受到的库仑力在减小，根据牛顿第二定律a ＝Fm 可得，小球做加速度减小的加速直线运动，故选项B 正确.4.相距为L 的点电荷A 、B 带电荷量分别为＋4q 和－q ，如图4所示，今引入第三个点电荷C ，使三个点电荷都处于平衡状态，则C 的电荷量和放置的位置是( )图4A.－q ，在A 左侧距A 为L 处B.－2q ，在A 左侧距A 为L 2处C.＋4q ，在B 右侧距B 为L 处D.＋2q ，在B 右侧距B 为3L2处答案 C解析 A 、B 、C 三个电荷要平衡，必须三个电荷在一条直线上，外侧二个电荷相互排斥，中间电荷吸引外侧两个电荷，所以外侧两个电荷距离大，要平衡中间电荷的引力，必须外侧电荷电量大，中间电荷电量小，所以C 必须带正电，在B 的右侧.设C 所在位置与B 的距离为r ，则C 所在位置与A 的距离为L ＋r ，要能处于平衡状态，所以A 对C 的电场力大小等于B 对C 的电场力大小，设C 的电量为Q .则有：k 4q ·Q (L ＋r )2＝k Qqr 2，解得r ＝L .对点电荷A ，其受力也平衡，则：k 4q ·Q (L ＋r )2＝k 4q ·q L 2，解得：Q ＝4q ，即C 带正电，电荷量为4q ，在B 的右侧距B 为L 处.5.直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如图5.M 、N 两点各固定一负点电荷，一电荷量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零.静电力常量用k 表示.若将该正点电荷移到G 点，则H 点处场强的大小和方向分别为( )图5A.3kQ4a 2，沿y 轴正向 B.3kQ4a 2，沿y 轴负向 C.5kQ4a 2，沿y 轴正向 D.5kQ4a2，沿y 轴负向 答案 B解析 因正电荷Q 在O 点时，G 点的场强为零，则可知两负电荷在G 点形成的电场的合场强与正电荷Q 在G 点产生的场强等大反向，大小为E 合＝k Qa 2；若将正电荷移到G 点，则正电荷在H 点的场强为E 1＝k Q (2a )2＝kQ4a 2，因两负电荷在G 点的合场强与在H 点的合场强等大反向，则H 点的合场强为E ＝E 合－E 1＝3kQ4a2，方向沿y 轴负向，故选B.6.如图6所示，金属板带电荷量为＋Q ，质量为m 的金属小球带电荷量为＋q ，当小球静止后，悬挂小球的绝缘细线与竖直方向间的夹角为α，小球与金属板中心O 恰好在同一条水平线上，且距离为L .下列说法正确的是( )图6A.＋Q 在小球处产生的场强为E 1＝kQL 2B.＋Q 在小球处产生的场强为E 1＝mg tan αqC.＋q 在O 点产生的场强为E 2＝kqL 2D.＋q 在O 点产生的场强为E 2＝mg tan αQ答案 BC解析 金属板不能看作点电荷，在小球处产生的场强不能用E ＝kQr 2计算，故A 错误；根据小球受力平衡得小球受电场力F ＝mg tan α，由E ＝F q 得：E 1＝mg tan αq ，B 正确；小球可看作点电荷，在O 点产生的场强E 2＝kqL 2，C 正确；根据牛顿第三定律知金属板受到小球的电场力大小为F ＝mg tan α，但金属板不能看作试探电荷，故不能用E ＝Fq 求场强，D 错误.故选B 、C.7.如图7所示，在真空中等量异种点电荷形成的电场中：O 是电荷连线的中点，C 、D 是连线中垂线上关于O 对称的两点，A 、B 是连线延长线上的两点，且到正、负电荷的距离均等于两电荷间距的一半.则以下结论正确的是( )图7A.B 、C 两点场强方向相反B.A 、B 两点场强相同C.C 、O 、D 三点比较，O 点场强最弱D.A 、O 、B 三点比较，O 点场强最弱 答案 AB8.如图8所示，a 、b 两点处分别固定有等量异种点电荷＋Q 和－Q ，c 是线段ab 的中点，d 是ac 的中点，e 是ab 的垂直平分线上的一点，将一个正点电荷先后放在d 、c 、e 点，它所受的电场力分别为F d 、F c 、F e ，则下列说法中正确的是( )图8A.F d 、F c 、F e 的方向都是水平向右B.F d 、F c 的方向水平向右，F e 的方向竖直向上C.F d ＝F c ＞F eD.F d ＞F c ＞F e 答案 AD解析 根据场强叠加原理，等量异种点电荷连线及中垂线上的电场线分布如图所示，d 、c 、e三点场强方向都是水平向右，正点电荷在各点受电场力方向与场强方向相同，故A正确，B 错误；连线上场强由a到b先减小后增大，中垂线上场强由O到无穷远处逐渐减小，因此O 点场强是连线上最小的(但不为0)，是中垂线上最大的，故F d>F c>F e，故C错误，D正确.9.如图9所示，A、B两点固定两个等量正点电荷，在A、B连线的中点C处放一点电荷(不计重力).若给该点电荷一个初速度，方向与AB连线垂直，则该点电荷可能的运动情况为()图9A.往复直线运动B.匀变速直线运动C.加速度不断减小，速度不断增大的直线运动D.加速度先增大后减小，速度不断增大的直线运动答案AD解析若该点电荷为正电荷，给它初速度，将沿两电荷的中轴线运动，向上运动的过程中，受到电场力的合力先增大后减小，合力方向沿中轴线向上，所以该电荷向上做加速度先增大后减小，速度不断增大的直线运动.若该电荷为负电荷，受到电场力的合力沿轴线向下，向上做减速运动，当速度为0后，又返回做加速运动，在两点电荷连线以下做减速运动，减到速度为零，又返回做加速运动，所以电荷做往复直线运动.故A、D正确，B、C错误.二、非选择题10.如图10所示，用一条绝缘轻绳悬挂一个带电小球，小球质量为1.0×10－2 kg，所带电荷量为＋2.0×10－8 C.现加一水平方向的匀强电场，平衡时绝缘绳与竖直线成30°角，绳长L＝0.2 m，求：(重力加速度g的大小取10 m/s2)图10(1)这个匀强电场的电场强度大小.(2)突然剪断轻绳，小球做什么运动？加速度大小和方向如何？ 答案 (1)36×107 N/C (2)做初速度为0的匀加速直线运动 2033m/s 2 与绳子拉力方向相反解析 (1)根据共点力平衡得，qE ＝mg tan 30° 解得E ＝36×107 N/C. (2)突然剪断轻绳，小球受重力和电场力，初速度为零，做匀加速直线运动.F 合＝mgcos 30°＝maa ＝2033m/s 2加速度方向与绳子拉力方向相反.11.如图11所示，把一个倾角为θ的绝缘斜面固定在匀强电场中，电场方向水平向右，电场强度大小为E ，有一质量为m 、带电荷量为＋q 的物体，以初速度v 0从A 端滑上斜面恰好能沿斜面匀速运动，求物体与斜面间的动摩擦因数.图11答案qE cos θ－mg sin θmg cos θ＋qE sin θ解析 物体受力情况如图所示，将各力沿斜面和垂直斜面两个方向进行正交分解，则沿斜面方向上： F f ＋mg sin θ＝qE cos θ ①垂直斜面方向上： mg cos θ＋qE sin θ＝F N ② 其中F f ＝μF N③由①②③解得：μ＝qE cos θ－mg sin θmg cos θ＋qE sin θ.12.如图12所示，有一水平向左的匀强电场，场强为E ＝1.25×104 N /C ，一根长L ＝1.5 m 、与水平方向的夹角θ＝37°的光滑绝缘细直杆MN 固定在电场中，杆的下端M 固定一个带电小球A ，电荷量Q ＝＋4.5×10－6 C ；另一带电小球B 穿在杆上可自由滑动，电荷量q ＝＋1.0×10－6C ，质量m ＝1.0×10－2 kg.将小球B 从杆的上端N 静止释放，小球B 开始运动.(静电力常量k ＝9.0×109 N·m 2/C 2，取g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8)求：图12(1)小球B 开始运动时的加速度为多大？(2)小球B 的速度最大时，与M 端的距离r 为多大？ 答案 (1)3.2 m/s 2 (2)0.9 m解析 (1)如图所示，开始运动时小球B 受重力、库仑力、杆的弹力和电场力，沿杆方向运动，由牛顿第二定律得mg sin θ－kQq L 2－qE cos θ＝ma .解得：a ＝g sin θ－kQq L 2m －qE cos θm，代入数据解得：a ＝3.2 m/s 2.(2)小球B 速度最大时合力为零，即mg sin θ－kQqr 2－qE cos θ＝0解得：r ＝kQqmg sin θ－qE cos θ，代入数据解得：r ＝0.9 m.。

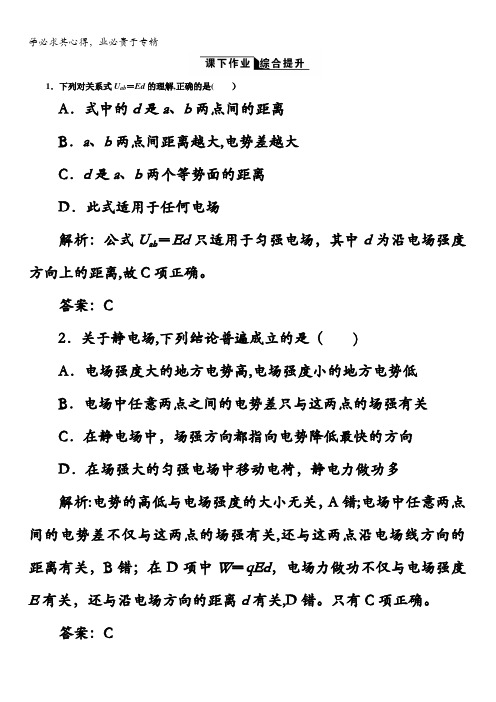

1．下列对关系式U ab＝Ed的理解,正确的是(）A．式中的d是a、b两点间的距离B．a、b两点间距离越大,电势差越大C．d是a、b两个等势面的距离D．此式适用于任何电场解析：公式U ab＝Ed只适用于匀强电场，其中d为沿电场强度方向上的距离,故C项正确。

答案：C2．关于静电场,下列结论普遍成立的是（)A．电场强度大的地方电势高,电场强度小的地方电势低B．电场中任意两点之间的电势差只与这两点的场强有关C．在静电场中，场强方向都指向电势降低最快的方向D．在场强大的匀强电场中移动电荷，静电力做功多解析:电势的高低与电场强度的大小无关，A错;电场中任意两点间的电势差不仅与这两点的场强有关,还与这两点沿电场线方向的距离有关，B错；在D项中W＝qEd，电场力做功不仅与电场强度E有关，还与沿电场方向的距离d有关,D错。

只有C项正确。

答案：C3．如图1为某匀强电场的等势面分布图,每两个相邻等势面相距2 cm,则该匀强电场的场强大小和方向分别为（)图1A．E＝100 V/m，竖直向下B．E＝100 V/m，竖直向上C．E＝100 V/m，水平向左D．E＝100 V/m，水平向右解析:电场方向与等势面垂直且指向电势降低的方向，故电场方向水平向左，由U＝Ed可得:E＝错误!＝错误!V/m＝100 V/m，故C正确.答案：C4．如图2中a、b、c是匀强电场中同一平面上的三个点，各点的电势分别是φa＝5 V，φb＝2 V，φc＝4 V,则在下列各示意图中能表示该电场强度方向的是( )图2解析：由题意可知，U ab＝5 V－2 V＝3 V，U ac＝5 V－4 V＝1 V,在a、b连线上找一点d，使其电势φd＝4 V，则U ad＝5 V－4 V＝1 V。

由于U ad＝错误!U ab,所以ad＝错误!ab，cd连线为等势线,电场强度的方向与cd连线垂直指向电势降落的方向,故D选项正确。

答案:D5．场强为E＝1.0×102 V/m的匀强电场中，有相距d＝2.0×10－2 m的a、b两点，则a、b两点间的电势差可能为( ）A．1.0 V B．2。

（高二）教科版物理选修3—1第一章静电场练习含答案教科版选修3—1第一章静电场1、保护知识产权，抵制盗版是我们每个公民的责任与义务．盗版书籍影响我们的学习效率甚至会给我们的学习带来隐患．小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列几个数字中的哪一个()A．6.2×10－19 C B．6.4×10－19 CC．6.6×10－19 C D．6.8×10－19 C2、如图所示，在光滑绝缘水平面上放置3个电荷量均为q(q>0)的相同小球，小球之间用劲度系数均为k0的轻质弹簧绝缘连接．当3个小球处在静止状态时，每根弹簧长度为l.已知静电力常量为k，若不考虑弹簧的静电感应，则每根弹簧的原长为()A．l＋5kq22k0l2B．l－kq2k0l2C．l－5kq24k0l2D．l－5kq22k0l23、如图所示，各电场中A、B两点电场强度相同的是()4、如图所示，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q 是它们的交点，四点处的电势分别为φM、φN、φP、φQ.一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，则()A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功5、(双选)平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动6、(双选)如图所示各图描述的是对给定的电容器充电时其电荷量Q、电势差U、电容C之间相互关系的图像，其中正确的是()A B C D7、如图所示，用绝缘细线悬挂的两个带电小球(可视为点电荷)处于静止状态，电荷量分别为q A、q B，相距为L.则A对B的库仑力为()A．F AB＝k q A q BL2，方向由A指向BB．F AB＝k q A q BL，方向由A指向BC．F AB＝k q A q BL2，方向由B指向AD．F AB＝k q A q BL，方向由B指向A8、一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b点电场强度E的方向，下列图示中可能正确的是(虚线是曲线在b点的切线)()A B C D9、(双选)如图所示，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面(纸面)内，且相对于过轨迹最低点P的竖直线对称．忽略空气阻力．由此可知()A．Q点的电势比P点高B．油滴在Q点的动能比它在P点的大C．油滴在Q点的电势能比它在P点的大D．油滴在Q点的加速度大小比它在P点的小10、图(a)为示波管的原理图．如果在电极YY′之间所加的电压按图(b)所示的规律变化，在电极XX′之间所加的电压按图(c)所示的规律变化，则在荧光屏上会看到的图形是选项中的()A B C D11、如图所示，电源A两端的电压恒为6 V，电源B两端的电压恒为8 V，当开关S从左扳到右时，通过电流计的电荷量为1.2×10－5 C，则电容器的电容约为()A．2×10－5 F B．1.5×10－6 FC．6×10－6 F D．8.6×10－7 F12、如图所示，半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r(r≪R)的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k)13、在场强为E的匀强电场中，取O点为圆心，r为半径作一圆周，在O点固定一电荷量为＋Q的点电荷，a、b、c、d为相互垂直的过圆心的两条直线和圆周的交点．当把一试探电荷＋q放在d点恰好平衡(不计试探电荷所受重力)，如图所示．(1)匀强电场场强E的大小、方向如何？(2)试探电荷＋q放在点c时，受力F c的大小、方向如何？(3)试探电荷＋q放在点b时，受力F b的大小、方向如何？（高二）教科版物理选修3—1第一章 静电场练习含答案教科版选修3—1第一章 静电场1、保护知识产权，抵制盗版是我们每个公民的责任与义务．盗版书籍影响我们的学习效率甚至会给我们的学习带来隐患．小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列几个数字中的哪一个( )A ．6.2×10－19 CB ．6.4×10－19C C ．6.6×10－19 CD ．6.8×10－19 CB [因任何带电体所带电荷量都是元电荷1.6×10－19C 的整数倍，因6.4×10－19 C ＝4×1.6×10－19 C ，故选项B 正确．]2、如图所示，在光滑绝缘水平面上放置3个电荷量均为q(q>0)的相同小球，小球之间用劲度系数均为k 0的轻质弹簧绝缘连接．当3个小球处在静止状态时，每根弹簧长度为l.已知静电力常量为k ，若不考虑弹簧的静电感应，则每根弹簧的原长为( )A ．l ＋5kq 22k 0l 2B ．l －kq 2k 0l 2C ．l －5kq 24k 0l 2D ．l －5kq 22k 0l 2 C [取左侧电荷为研究对象，由平衡状态得k 0x ＝kq 2l 2＋kq 2(2l )2，解得x ＝5kq 24k 0l 2，故弹簧原长为l 0＝l －x ＝l －5kq 24k 0l 2，C 正确．] 3、如图所示，各电场中A 、B 两点电场强度相同的是( )C [电场强度是矢量，若两点的电场强度相同，必须是大小相等，方向相同．故只有C正确．]4、如图所示，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q 是它们的交点，四点处的电势分别为φM、φN、φP、φQ.一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，则()A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功B[根据题述一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，可知N点和P点处于同一等势面上，直线d位于某一等势面内．根据匀强电场的特性，可知直线c也位于某一等势面内．由于电子由M点运动到N点的过程中，电场力做负功，故M点电势高于N点电势，所以选项B正确，选项A错误；由于M、Q处于同一等势面内，电子由M点运动到Q点的过程中，电场力不做功，选项C错误；电子由P点运动到Q点，电场力做正功，选项D错误．]5、(双选)平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动BD[带电粒子在平行板电容器之间受到两个力的作用，一是重力mg，方向竖直向下；二是电场力F＝Eq，方向垂直于极板向上．因二力均为恒力，已知带电粒子做直线运动，所以此二力的合力一定在粒子运动的直线轨迹上，根据牛顿第二定律可知，该粒子做匀减速直线运动，选项D正确，选项A、C错误；从粒子运动的方向和电场力的方向可判断出，电场力对粒子做负功，粒子的电势能增加，选项B正确．]6、(双选)如图所示各图描述的是对给定的电容器充电时其电荷量Q、电势差U、电容C之间相互关系的图像，其中正确的是()A B C DCD[电容器的电容是由电容器本身决定的，与电容器所带电荷量Q的大小和两极板间的电势差U的大小无关，不能认为C与Q成正比，与U成反比，故D正确，A、B错误．而C图表示电容器所带电荷量与极板间的电势差成正比，其比值为电容器的电容，故C正确．]7、如图所示，用绝缘细线悬挂的两个带电小球(可视为点电荷)处于静止状态，电荷量分别为q A、q B，相距为L.则A对B的库仑力为()A．F AB＝k q A q BL2，方向由A指向BB．F AB＝k q A q BL，方向由A指向BC．F AB＝k q A q BL2，方向由B指向AD．F AB＝k q A q BL，方向由B指向AC[由于两小球相互吸引，所以A对B的库仑力方向由B指向A，根据库仑定律可得F AB＝k q A q BL2，故选项C正确．]8、一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b点电场强度E的方向，下列图示中可能正确的是(虚线是曲线在b点的切线)()A B C DD[因为质点的速率是递减的，因此电场力的方向与速度方向的夹角应大于90°，又质点所带的电荷是负电荷，场强方向应与质点受到的电场力方向相反，故选项D正确．]9、(双选)如图所示，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面(纸面)内，且相对于过轨迹最低点P的竖直线对称．忽略空气阻力．由此可知()A．Q点的电势比P点高B．油滴在Q点的动能比它在P点的大C．油滴在Q点的电势能比它在P点的大D．油滴在Q点的加速度大小比它在P点的小AB[带负电荷的油滴在匀强电场中运动，且相对于过轨迹最低点P的竖直线对称，由此可判断匀强电场方向竖直向下，Q点的电势比P点高，油滴的加速度不变，A对，D错；油滴由P到Q过程电场力做正功，电势能减小，动能增大，B 对，C错．故选A、B.]10、图(a)为示波管的原理图．如果在电极YY′之间所加的电压按图(b)所示的规律变化，在电极XX′之间所加的电压按图(c)所示的规律变化，则在荧光屏上会看到的图形是选项中的()A B C DB[在0～2t1时间内，扫描电压扫描一次，信号电压完成一个周期，当U Y为正的最大值时，电子打在荧光屏上有正的最大位移，当U Y为负的最大值时，电子打在荧光屏上有负的最大位移，因此一个周期内荧光屏上的图像为B.]11、如图所示，电源A两端的电压恒为6 V，电源B两端的电压恒为8 V，当开关S从左扳到右时，通过电流计的电荷量为1.2×10－5 C，则电容器的电容约为()A．2×10－5 F B．1.5×10－6 FC．6×10－6 F D．8.6×10－7 FD[当开关S接左边时，电容器上极板带正电，所带电荷量Q＝CU A，当开关S 扳到右边时，电容器上极板带负电，所带电荷量Q′＝CU B，该过程中通过电流计的电荷量ΔQ＝Q＋Q′＝C(U A＋U B)＝1.2×10－5 C，解得电容约为8.6×10－7 F，选项D正确．]12、如图所示，半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r(r≪R)的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k)解析：在球壳上与小圆孔相对的小圆面的电荷量q′≈πr24πR2Q＝r24R2Q.根据库仑定律，它对球心的点电荷＋q的作用力大小F＝kq′qR2＝kr24R2QqR2＝kqQr24R4，其方向由球心指向小圆孔中心．答案：kqQr24R4由球心指向小圆孔中心13、在场强为E的匀强电场中，取O点为圆心，r为半径作一圆周，在O点固定一电荷量为＋Q的点电荷，a、b、c、d为相互垂直的过圆心的两条直线和圆周的交点．当把一试探电荷＋q放在d点恰好平衡(不计试探电荷所受重力)，如图所示．(1)匀强电场场强E 的大小、方向如何？(2)试探电荷＋q 放在点c 时，受力F c 的大小、方向如何？(3)试探电荷＋q 放在点b 时，受力F b 的大小、方向如何？ 解析：(1)对试探电荷进行受力分析如图所示，由题意可知：F 1＝k Qq r 2F 2＝qE由于F 1＝F 2所以qE ＝k Qq r 2，E ＝k Q r 2匀强电场方向沿db 方向．(2)试探电荷放在c 点：E c ＝E 21＋E 2＝2E ＝2k Q r 2所以F c ＝qE c ＝2k Qq r 2方向与ac 成45°角斜向下．(3)试探电荷放在b 点：E b ＝E 2＋E ＝2E ＝2k Q r 2所以F b ＝qE b ＝2k Qq r 2方向沿db 方向．答案：(1)k Q r 2 方向沿db 方向(2) 2k Qqr2方向与ac方向成45°角斜向下(3)2k Qqr2方向沿db方向。

1.5电势差是电场线上的两点，将一点电荷q三点都在以点电荷＋Q 各点时，电场力做功大小比较1202－12 q1202－1202－＝－点的点电荷＋Q形成的电场中，试探电荷＋C，再把试探电荷由A点移到的细线，上端固定，下端拴一质量为m、带电荷量为示的水平向右的匀强电场中，开始时，将线与小球拉成水平，然后释放小球由静止开始向下60°角时，小球到达B点速度恰好为零．试求：A．小球一定能穿过MN区域继续运动B．如果小球没有穿过MN区域，小球一定能回到出发点C．如果小球没有穿过MN区域，只要电场强度足够大，小球可以到达P点，且到达P点速度大于等于gRD．如果小球一定能穿过MN区域，电场力做的功为－mgR【解析】小球带正电，进入电场后做减速运动，如果小球达到N点还没有减速到零，说明小球穿过了MN区域，如果小球还没有到N点就减速到零，说明小球不能穿过MN区域，A 项错．如果小球没有穿过MN区域，根据能量守恒定律，小球能回到出发点，且速度为零，B 项对，C项错．如果小球一定能穿过MN区域，根据动能定理，电场力做的功与重力做的总功之和等于动能的变化，由于不知道小球在N点的速度是否为0，所以无法确定电场力做的功，D项错．【答案】B2．如图所示，实线为电场线，虚线为等势线，且AB＝BC，电场中的A、B、C三点的场强分别为E A、E B、E C，电势分别为φA、φB、φC，AB、BC间的电势差分别为U AB、U BC，则下列关系中错误的是( )A．φA>φB>φC B．E C>E B>E AC．U AB<U BC D．U AB＝U BC【解析】A、B、C三点处在一根电场线上，沿着电场线的方向电势降落，故φA>φB>φC，A正确；由电场线的密集程度可看出电场强度大小关系为E C>E B>E A，B对；电场线密集的地方电势降落较快，故U BC>U AB，C对D错．【答案】D3．如图所示，质量为m，带电量为q的粒子，以初速度v0从A点竖直向上射入真空中的沿水平方向的匀强电场中，粒子通过电场中B点时速率v B＝2v0，方向与电场的方向一致，则A、B两点的电势差为( )在粗糙水平面上固定一点电荷Q，在M点无初速度释放一带有恒定电荷量的小的电场中运动到N点静止，从M。

学案7 匀强电场中电势差与电场强度的关系 示波管原理[学习目标定位] 1.掌握匀强电场中电势差与电场强度的关系及其适用条件.2.会用关系式U ＝Ed 处理匀强电场问题.3.了解示波管的构造和工作原理.4.通过示波管的工作原理掌握带电粒子在电场中的加速和偏转问题．一、匀强电场中电势差与电场强度的关系在匀强电场中，两点间的电势差等于场强与这两点间沿电场线方向的距离的乘积，即U ＝Ed ；由E ＝Ud知场强的大小等于沿场强方向每单位距离上的电势差；沿电场线的方向电势越来越低． 二、示波管原理(1)构造：示波管是示波器的核心部件，外部是一个抽成真空的玻璃壳，内部主要由电子枪(发射电子的金属丝、加速电极组成)、偏转电极(由一对X 偏转电极板和一对Y 偏转电极板组成)和荧光屏组成．(2)原理：电子在加速电场中被加速，在偏转电场中发生偏转．一、对电势差与电场强度关系的理解[问题设计] 如图1所示的匀强电场中有A 、B 两点，A 、B 两点连线与电场线平行，B 、C 连线垂直电场线，已知场强大小为E ，A 、B 两点间的电势差为U AB ，A 、B 间距离为d ，电荷q 从A 点移动到B 点，回答下列问题：图1(1)电荷所受电场力是多少？从力和位移的角度计算电场力所做功的大小．通过A 、B 间的电势差计算电场力做功的大小．(2)比较两次计算的功的大小，电势差与电场强度有何关系？(3)在图1中，如果将电荷从A 点移动到C 点，再利用(1)问的推导过程试着推导，能获得何结论？(已知AB 与AC 的夹角为θ) 答案 (1)F ＝qE W AB ＝Fd ＝qEd W AB ＝qU AB(2)U AB ＝Ed(3)W AC ＝qEL cos θ＝qEd ，W AC ＝qU AC ，U AC ＝Ed [要点提炼]1．公式U ＝Ed 只适用于匀强电场，其中d 为A 、B 两点沿电场方向的距离．2．公式E ＝U d说明电场强度在数值上等于沿电场方向每单位距离上降低的电势，且场强方向就是电势降低最快的方向．3．在匀强电场中，沿任意一个方向，电势降落都是均匀的，故在同一直线上相同间距的两点间电势差相等．在匀强电场中，相互平行且相等的线段两端点的电势差相等． [延伸思考] 公式U ＝Ed 是在匀强电场中得到的，在非匀强电场中能否适用？ 答案 在非匀强电场中，不能进行定量计算，但可以定性地分析有关问题． 二、带电粒子的加速[问题设计] 如图2所示，在真空中有一对平行金属板，由于接在电池组上而带电，两板间的电势差为U .若一个质量为m 、带正电荷q 的α粒子，在电场力的作用下由静止开始从正极板向负极板运动，板间距为d .图2(1)带电粒子在电场中受哪些力作用？重力能否忽略不计？ (2)粒子在电场中做何种运动？ (3)计算粒子到达负极板时的速度？答案 (1)受重力和电场力；因重力远小于电场力，故可以忽略重力． (2)做初速度为0、加速度为a ＝qU dm的匀加速直线运动． (3)方法1 在带电粒子的运动过程中，电场力对它做的功W ＝qU 设带电粒子到达负极板时的速率为v ，其动能可以写为E k ＝12mv 2由动能定理可知12mv 2＝qU可解得v ＝2qUm方法2 设粒子到达负极板时所用时间为t ，则d ＝12at 2v ＝at a ＝Uq dm联立解得v ＝ 2qUm[要点提炼]1．电子、质子、α粒子、离子等微观粒子，它们的重力远小于电场力，处理问题时可以忽略它们的重力．带电小球、带电油滴、带电颗粒等，质量较大，处理问题时重力不能忽略． 2．带电粒子仅在电场力作用下做加速运动，若初速度为零，则qU ＝12mv 2；若初速度不为零，则qU ＝12mv 2t －12mv 20.三、带电粒子的偏转 [问题设计]如图3所示，两平行板间存在方向竖直向下的匀强电场，电荷量为q 的粒子以速度v 0水平射入两极板间，不计粒子的重力．图3(1)粒子受力情况怎样？做什么性质的运动？(2)若板长为l ，板间电压为U ，板间距为d ，粒子质量为m ，求粒子的加速度和通过电场的时间．(3)当粒子离开电场时，粒子水平方向和竖直方向的速度分别为多大？合速度与初速度方向的夹角θ的正切值为多少？(4)粒子沿电场方向的偏移量y 为多少？(5)速度的偏转角与位移和水平方向的夹角是否相同？答案 (1)粒子受电场力的作用，其方向和速度方向垂直且竖直向下．粒子在水平方向做匀速直线运动，在竖直方向在电场力方向做初速度为零的匀加速直线运动，其合运动类似于平抛运动．(2)a ＝F m ＝qU md t ＝l v 0(3)v x ＝v 0v y ＝at ＝qUlmdv 0tan θ＝v y v 0＝qUlmdv 20(4)y ＝12at 2＝qUl 22mdv 20.(5)不同．速度偏转角tan θ＝qUlmdv 20位移和水平方向的夹角tan α＝yl ＝qUl2mdv 20所以tan θ＝2tan α. [要点提炼]1．运动状态分析：带电粒子(不计重力)以初速度v 0垂直于电场线飞入匀强电场时，受到恒定的与初速度方向垂直的电场力作用而做匀变速曲线运动．2．偏转问题的分析处理方法：与平抛运动类似，即应用运动的合成与分解的知识分析处理． 3．一个有用的结论：粒子射出电场时速度方向的反向延长线过水平位移的中点，即粒子就像是从极板间l2处射出的一样．一、电势差与电场强度的关系例1 如图4所示，P 、Q 两金属板间的电势差为50 V ，板间存在匀强电场，方向水平向左，板间的距离d ＝10 cm ，其中Q 板接地，两板间的A 点距P 板4 cm.求：图4(1)P 板及A 点的电势．(2)保持两板间的电势差不变，而将Q 板向左平移5 cm ，则A 点的电势将变为多少？ 解析 板间场强方向水平向左，可见Q 板是电势最高处．Q 板接地，则电势φQ ＝0，板间各点电势均为负值．利用公式E ＝U d可求出板间匀强电场的场强，再由U ＝Ed 可求出各点与Q 板间的电势差，即各点的电势． (1)场强E ＝U d ＝5010×10－2 V·m －1＝5×102 V·m －1Q 、A 间电势差U QA ＝Ed ′＝5×102×(10－4)×10－2 V ＝30 V ，所以A 点电势φA ＝－30 V ，P 点电势φP ＝U PQ ＝－50 V(2)当Q 板向左平移5 cm 时，两板间距离d ″＝(10－5) cm ＝5 cmQ 板与A 点间距离变为d ＝(10－4) cm －5 cm ＝1 cm电场强度E ′＝U d ″＝505×10－2 V·m －1＝1.0×103 V·m －1Q 、A 间电势差U QA ′＝E ′d ＝1.0×103×1.0×10－2 V ＝10 V所以A 点电势φA ′＝－10 V答案 (1)－50 V －30 V (2)－10 V 二、对带电粒子在电场中加速运动的理解例2 如图5所示，在点电荷＋Q 激发的电场中有A 、B 两点，将质子和α粒子分别从A 点由静止释放到达B 点时，它们的速度大小之比为多少？图5解析 质子和α粒子都带正电，从A 点释放后都将受电场力作用加速运动到B 点，设A 、B 两点间的电势差为U ，由动能定理可知，对质子：12m H v 2H ＝q H U ，对α粒子：12m αv 2α＝q αU .所以v Hv α＝ q H m αq αm H ＝ 1×42×1＝21. 答案 2∶1三、对带电粒子在电场中偏转运动的理解例3 如图6为一真空示波管的示意图，电子从灯丝K 发出(初速度可忽略不计)，经灯丝与A 板间的电压U 1加速，从A 板中心孔沿中心线KO 射出，然后进入两块平行金属板M 、N 形成的偏转电场中(偏转电场可视为匀强电场)，电子进入M 、N 间电场时的速度与电场方向垂直，电子经过电场后打在荧光屏上的P 点．已知M 、N 两板间的电压为U 2，两板间的距离为d ，板长为L ，电子的质量为m ，电荷量为e ，不计电子受到的重力及它们之间的相互作用力．图6(1)求电子穿过A 板时速度的大小； (2)求电子从偏转电场射出时的侧移量；(3)若要电子打在荧光屏上P 点的上方，可采取哪些措施？解析 (1)设电子经电压U 1加速后的速度为v 0，由动能定理有eU 1＝12mv 2解得v 0＝2eU 1m.(2)电子沿极板方向做匀速直线运动，沿电场方向做初速度为零的匀加速直线运动．设偏转电场的电场强度为E ，电子在偏转电场中运动的时间为t ，加速度为a ，电子离开偏转电场时的侧移量为y .由牛顿第二定律和运动学公式有t ＝L v 0a ＝eU 2mdy ＝12at 2 解得y ＝U 2L 24U 1d.(3)减小加速电压U 1或增大偏转电压U 2. 答案 (1)2eU 1m (2)U 2L 24U 1d(3)见解析1．(匀强电场中电场强度与电势差的关系)下列关于匀强电场的结论错误的是( ) A ．公式E ＝F /q 也适用于匀强电场B ．根据U ＝Ed 可知，任意两点的电势差与这两点的距离成正比C ．匀强电场的场强在数值上等于沿场强方向每单位长度上的电势差D ．匀强电场的场强方向总是跟电荷所受电场力的方向相同 答案 AC2．(带电粒子在电场中的加速)两平行金属板相距为d ，电势差为U ，一电子质量为m ，电荷量为e ，从O 点沿垂直于极板的方向射出，最远到达A 点，然后返回，如图7所示，OA ＝h ，则此电子具有的初动能是( )图7A.edhUB ．edUhC.eU dhD.eUh d答案 D解析 电子从O 点运动到A 点，因受电场力作用，速度逐渐减小．根据题意和题图判断，电子仅受电场力，不计重力．这样，我们可以用能量守恒定律来研究问题，即12mv 20＝eU OA .因E ＝U d ，U OA ＝Eh ＝Uh d ，故12mv 20＝eUhd.所以D 正确． 3．(带电粒子在电场中的偏转)一束正离子以相同的速率从同一位置沿垂直于电场的方向飞入匀强电场中，所有离子的轨迹都是一样的，这说明所有离子( ) A ．都具有相同的质量 B ．都具有相同的电荷量 C ．具有相同的荷质比 D ．都是同一元素的同位素 答案 C解析 轨迹相同的含义为：偏转位移、偏转角度相同，即这些离子通过电场时轨迹不分叉． tan θ＝v ⊥v 0＝Uqldmv 20，所以这些离子只要有相同的荷质比，轨迹便相同，故只有C 正确． 4．(对示波管原理的认识)如图8是示波管的原理图．它由电子枪、偏转电极(XX ′和YY ′)、荧光屏组成，管内抽成真空．给电子枪通电后，如果在偏转电极XX ′和YY ′上都没有加电压，电子束将打在荧光屏的中心O 点．图8(1)带电粒子在________区域是加速的，在________区域是偏转的．(2)若U YY ′＞0，U XX ′＝0，则粒子向________板偏移，若U YY ′＝0，U XX ′＞0，则粒子向________板偏移．答案 (1)Ⅰ Ⅱ (2)Y X题组一对电势差与电场强度关系的理解1．下列说法正确的是( )A．由公式E＝U/d得，电场强度E与电势差U成正比，与两点间距离d成反比B．由公式E＝U/d得，在匀强电场中沿电场线方向上两点间距离越大，电场强度就越小C．在匀强电场中，任意两点间电势差等于场强和这两点间距离的乘积D．公式E＝U/d只适用匀强电场答案 D2．在水深超过200 m的深海，光线极少，能见度极低，有一种电鳗具有特殊的适应性，能通过自身发出的生物电获取食物、威胁敌害、保护自己．若该电鳗的头尾相当于两个电极，它在海水中产生的电场强度达到104 N/C，可击昏敌害．则身长50 cm的电鳗，在放电时产生的瞬间电压可达( )A．50 V B．500 VC．5 000 V D．50 000 V答案 C解析U＝Ed＝104×0.5 V＝5 000 V.3.如图1所示，一电场的电场线分布关于y轴(沿竖直方向)对称，O、M、N是y轴上的三个点，且OM＝MN.P点在y轴右侧，MP⊥ON.则下列说法正确的是( )图1A．M点的电势比P点的电势高B ．将负电荷由O 点移动到P 点，电场力做正功C ．M 、N 两点间的电势差大于O 、M 两点间的电势差D ．M 、N 两点间的电势差等于O 、M 两点间的电势差 答案 A解析 根据电场线和等势面的关系画出等势面，可以判断M 点的电势比P 点的电势高，A 正确．负电荷由O 点移动到P 点，电场力做负功，B 错误．根据U ＝Ed 进行定性分析可知C 、D 均错误．4．如图2所示，在平面直角坐标系中，有一个方向平行于坐标平面的匀强电场，其中坐标原点O 处的电势为0 V ，点A 处的电势为6 V ，点B 处的电势为3 V ，则电场强度的大小为( )图2A ．200 V/mB ．200 3 V/mC ．100 V/mD ．100 3 V/m答案 A解析 在匀强电场中，若沿某一方向电势降落，则在这一方向上电势均匀降落，故OA 的中点C 的电势φC ＝3 V(如图所示)，因此B 、C 在同一等势面上．O 点到BC 的距离d ＝OC sin α，而sin α＝OB OB 2＋OC 2＝12，所以d ＝12OC ＝1.5×10－2m ．根据E ＝U d 得，匀强电场的电场强度E ＝U d ＝31.5×10－2V/m ＝200 V/m ，故选项A 正确，选项B 、C 、D 错误．5.如图3所示，在匀强电场中，有A 、B 两点，它们之间的距离为2 cm ，两点的连线与场强方向成60°角．将一个电荷量为－2×10－5C 的电荷由A 移到B ，其电势能增加了0.1 J ．问：图3(1)在此过程中，电场力对该电荷做了多少功？ (2)A 、B 两点的电势差U AB 为多大？ (3)匀强电场的场强为多大？答案 (1)－0.1 J (2)5 000 V (3)5×105V/m解析 (1)电势能增加多少，电场力就做多少负功，故电场力对电荷做了－0.1 J 的功． (2)由W ＝qU ，得U AB ＝W AB q ＝－0.1－2×10 V ＝5 000 V. (3)由U ＝Ed ，得E ＝U AB d ＝U AB AB cos 60°＝5×105V/m. 6.如图4所示，A 、B 、C 为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形所在的平面．现将电荷量为10－8C 的正点电荷从A 点移到B 点，电场力做功为3×10－6J ，将另一电荷量为10－8C 的负点电荷从A 点移到C 点，克服电场力做功3×10－6J.图4(1)求电场线方向，U AB 、U AC 、U BC 各为多少？ (2)AB 边长为2 3 cm ，求电场强度． 答案 见解析解析 (1)正点电荷从A 点移到B 点时，电场力做正功，故A 点电势高于B 点，可以求得U AB＝W q ＝3×10－610－8 V ＝300 V. 同理可判断A 点电势高于C 点，可求得U AC ＝Wq＝300 V.因此B 、C 两点电势相等，U BC ＝0，由于匀强电场中的等势线是一簇平行直线．因此，BC 为一等势线，故电场线方向垂直BC .设D 为BC 的中点，则电场线方向为由A 指向D .(2)直线AB 沿场强方向的距离d 等于线段AD 的长度，故由匀强电场中电势差与场强的关系式可得：E ＝U AB d ＝30023×10－2cos 30°V/m ＝104 V/m. 题组二 带电粒子在电场中加速运动7.如图5所示，在匀强电场E 中，一带电粒子(不计重力)－q 的初速度v 0恰与电场线方向相同，则带电粒子－q 在开始运动后，将( )图5A ．沿电场线方向做匀加速直线运动B ．沿电场线方向做变加速直线运动C ．沿电场线方向做匀减速直线运动D ．偏离电场线方向做曲线运动 答案 C解析 在匀强电场E 中，带电粒子所受静电力为恒力．带电粒子受到与运动方向相反的恒定的电场力作用，产生与运动方向相反的恒定的加速度，因此，带电粒子－q 在开始运动后，将沿电场线做匀减速直线运动．8.如图6所示，P 和Q 为两平行金属板，板间电压为U ，在P 板附近有一电子由静止开始向Q 板运动，关于电子到达Q 板时的速率，下列说法正确的是( )图6A ．两板间距离越大，加速时间越长，获得的速率就越大B ．两板间距离越小，加速度越大，获得的速率就越大C ．与两板间距离无关，仅与加速电压U 有关D ．以上说法都不正确 答案 C题组三 带电粒子在电场中的偏转运动9.如图7所示，电子经过加速后以速度v 0垂直进入偏转电场，离开电场时偏转量为h ，两平行板间距离为d ，电势差为U ，板长为l ，每单位电压引起的偏移量(h /U )叫示波器的灵敏度．若要提高其灵敏度，可采用下列方法中的( )图7A ．增大两极板间的电压B ．尽可能使板长l 做得短些C ．尽可能使板间距离d 减小些D ．使电子入射速度v 0大些 答案 C解析 因为h ＝12at 2＝qUl 22mdv 20(a ＝qU md ，t ＝l v 0)，所以h U ＝ql22mdv 20.要使灵敏度大些，选项中合乎要求的只有C.10.如图8所示，a 、b 两个带正电的粒子，以相同的速度先后垂直于电场线从同一点进入平行板间的匀强电场后，a 粒子打在B 板的a ′点，b 粒子打在B 板的b ′点，若不计重力，则( )图8A ．a 的电荷量一定大于b 的电荷量B ．b 的质量一定大于a 的质量C ．a 的荷质比一定大于b 的荷质比D ．b 的荷质比一定大于a 的荷质比 答案 C解析 粒子在电场中做类平抛运动，h ＝12qE m (x v 0)2得：x ＝v 02mhqE.由v 02hm aEq a＜v 02hm bEq b得q a m a ＞q b m b.11.如图9所示，有一带电粒子贴着A 板沿水平方向射入匀强电场，当偏转电压为U 1时，带电粒子沿①轨迹从两板正中间飞出；当偏转电压为U 2时，带电粒子沿②轨迹落到B 板中间；设粒子两次射入电场的水平速度相同，则两次偏转电压之比为( )图9A ．U 1∶U 2＝1∶8 B．U 1∶U 2＝1∶4 C ．U 1∶U 2＝1∶2 D．U 1∶U 2＝1∶1 答案 A解析 由y ＝12at 2＝12·Uq md ·l2v 20得：U ＝2mv 20dy ql 2，所以U ∝yl2，可知A 项正确．12.真空中的某装置如图10所示，其中平行金属板A 、B 之间有加速电场，C 、D 之间有偏转电场，M 为荧光屏．今有质子、氘核和α粒子均由A 板从静止开始被加速电场加速后垂直于电场方向进入偏转电场，最后打在荧光屏上．已知质子、氘核和α粒子的质量之比为1∶2∶4，电荷量之比为1∶1∶2，则下列判断中正确的是( )图10A ．三种粒子从B 板运动到荧光屏经历的时间相同 B ．三种粒子打到荧光屏上的位置相同C ．偏转电场的电场力对三种粒子做功之比为1∶2∶2D ．偏转电场的电场力对三种粒子做功之比为1∶2∶4 答案 B解析 粒子加速过程qU 1＝12mv 2，从B 至M 用时t ＝BM v，得t ∝mq，所以t 1∶t 2∶t 3＝1∶2∶2，选项A 错误．偏转位移y ＝12qU 2md (L v )2＝U 2L24dU 1，所以三种粒子打到荧光屏上的位置相同，选项B 正确．因W ＝qEy ，得W 1∶W 2∶W 3＝q 1∶q 2∶q 3＝1∶1∶2，选项C 、D 错误． 13．如图11所示的示波管，当两偏转电极XX ′、YY ′电压为零时，电子枪发射的电子经加速电场加速后会打在荧光屏上的正中间(图示坐标系的O 点，其中x 轴与XX ′电场的场强方向重合，x 轴正方向垂直于纸面向里，y 轴与YY ′电场的场强方向重合，y 轴正方向竖直向上)．若要电子打在图示坐标系的第Ⅲ象限，则( )图11A ．X 、Y 极接电源的正极，X ′、Y ′接电源的负极B ．X 、Y ′极接电源的正极，X ′、Y 接电源的负极C ．X ′、Y 极接电源的正极，X 、Y ′接电源的负极D ．X ′、Y ′极接电源的正极，X 、Y 接电源的负极 答案 D解析 若要使电子打在题图所示坐标系的第Ⅲ象限，电子在x 轴上向负方向偏转，则应使X ′接正极，X 接负极；电子在y 轴上也向负方向偏转，则应使Y ′接正极，Y 接负极，所以选项D 正确．14．一束电子从静止开始经加速电压U 1加速后，以水平速度射入水平放置的两平行金属板中间，如图12所示，金属板长为l ，两板间距离为d ，竖直放置的荧光屏距金属板右端为L .若在两金属板间加直流电压U 2时，光点偏离中线打在荧光屏上的P 点，求OP .图12答案U 2l 2U 1d (l2＋L ) 解析 电子经U 1的电场加速后，由动能定理可得eU 1＝mv 202①电子以速度v 0进入U 2的电场并偏转t ＝l v 0 ② E ＝U 2d③ a ＝eE m④ v ⊥＝at⑤由①②③④⑤得射出极板的偏转角θ的正切值tan θ＝v ⊥v 0＝U 2l2U 1d. 所以OP ＝(l 2＋L )tan θ＝U 2l 2U 1d (l2＋L )．。

第一章 11．(2017·上海市金山中学高二上学期期中) 关于摩擦起电和感应起电的实质，下列说法正确的是导学号74700009(B)A．摩擦起电现象说明了机械能可以转化为电能，也说明通过做功可以创造电荷B．摩擦起电说明电荷可以从一个物体转移到另一个物体C．感应起电说明电荷不能从物体的一部分转移到物体另一部分D．感应起电说明电荷从带电的物体转移到原来不带电的物体上去了解析：摩擦起电现象说明机械能可以转化为电能，但并没有创造电荷。

电荷只是发生转移，故A错误；摩擦起电的实质是电子从一个物体转移到另一个物体，故B正确；感应起电过程是电荷在电场力作用下，从物体的一部分转移到另一部分，故C错误；电荷可以从带电的物体转移到原来不带电的物体是接触带电，故D错误。

故选：B。

2．(2017·山东省临朐一中高二上学期月考) 保护知识产权，抵制盗版是我们每个公民的责任与义务。

盗版书籍影响我们学习效率甚至给我们的学习带来隐患。

小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列几个数字中的导学号74700010(B)A．6.2×10－19C B．6.4×10－19CC．6.6×10－19C D．6.8×10－19C解析：任何带电体的电荷量是元电荷的整数倍，即是1.6×10－19C的整数倍，由计算可知，只有B选项是1.6×10－19C的整数倍，故B正确。

3．(2016·浙江省杭州二中高二上学期期中) 用金属做成一个不带电的圆环，放在干燥的绝缘桌面上。

小明同学用绝缘材料做的笔套与头发摩擦后，将笔套自上向下慢慢靠近圆环，当距离约为0.5cm时圆环被吸引到笔套上，如图所示。

对上述现象的判断与分析，下列说法不正确的是导学号74700011(D)A．摩擦使笔套带电B．笔套靠近圆环时，圆环上、下感应出的电荷是异种的C．圆环被吸引到笔套的过程中，圆环所受静电力的合力大于圆环的重力D．笔套碰到圆环后，笔套所带的电荷立刻被全部中和解析：笔套与头发摩擦后，能够吸引圆环，说明笔套上带了电荷，即摩擦使笔套带电，选项A正确；笔套靠近圆环时，由于静电感应，会使圆环上、下部感应出异种电荷，选项B 正确；圆环被吸引到笔套上是由于圆环所受吸引力大于圆环所受的重力，故选项C正确；笔套碰到圆环后，笔套上的部分电荷转移到圆环上，使圆环带上相同性质的电荷，选项D错误。

第一章静电场章末检测(B)（时间:90分钟满分:100分）一、选择题(本题共10个小题,每小题5分,共5分）1、如图1所示,在真空中,把一个绝缘导体向带负电的球P慢慢靠近、关于绝缘导体两端的电荷,下列说法中正确的就是（）图1A、两端的感应电荷越来越多B、两端的感应电荷就是同种电荷C、两端的感应电荷就是异种电荷D、两端的感应电荷电荷量相等答案ACD解析由于导体内有大量可以自由移动的电子,当带负电的球P慢慢靠近它时,由于同种电荷相互排斥，导体上靠近P的一端的电子被排斥到远端,从而显出正电荷，远离P的一端带上了等量的负电荷、导体离P球距离越近，电子被排斥得越多，感应电荷越多、2、同一直线上的三个点电荷q1、q2、q3，恰好都处在平衡状态，除相互作用的静电力外不受其她外力作用、已知q1、q2间的距离就是q2、q3间的距离的2倍、下列说法可能正确的就是( )A、q1、q3为正电荷,q2为负电荷B、q1、q3为负电荷,q2为正电荷C、q1∶q2∶q3＝36∶4∶9D、q1∶q2∶q3＝9∶4∶36答案ABC3、电场强度的定义式为E＝错误!，点电荷的场强公式为E＝错误!,下列说法中正确的就是（)A、E＝错误!中的场强E就是电荷q产生的B、E＝错误!中的场强E就是电荷Q产生的C、E＝错误!中的F表示单位正电荷的受力D、E＝错误!与E＝错误!都只对点电荷适用答案 B解析公式E＝错误!就是电场强度的定义式,适用于任何电场,q为试探电荷的电荷量,E＝k错误!仅适用于计算点电荷的场强,Q为场源点电荷的电荷量、4、下列说法中正确的就是（）A、在电场中，电场强度大的点,电势必定高B、电荷置于电势越高的点，其所具有的电势能也越大C、电场中电场强度大的地方，沿电场线方向电势降落快D、一带电粒子只受电场力作用在电场中运动时,电势能一定变化答案 C解析电场中电势的高低具有相对意义,与零势能点的选择有关,因此电势与场强没有直接的联系，场强大的地方电势可能低，反之亦然，A错；负电荷置于电势越高的地方,其具有的电势能反而越小，B错;由U＝Ed可知,距离相同时，场强大的地方电势差大，沿电场线方向电势降落快,C正确;带电粒子只受电场力作用，可以在一个等势面上做匀速圆周运动,如电子绕原子核的运动,此时电场力不做功，带电粒子的电势能不变，D错、5、如图2所示,质量为m、带电荷量为q的粒子,以初速度v0从A点竖直向上射入真空中的沿水平方向的匀强电场中，粒子通过电场中B点时，速率v B＝2v0,方向与电场的方向一致，则A、B两点的电势差为( )图2A、错误!B、错误!C、错误!D、错误!答案 C解析粒子在竖直方向做匀减速直线运动，则有2gh＝v错误!、电场力做正功，重力做负功,使粒子的动能由错误!mv错误!变为2mv错误!，则根据动能定理,有Uq－mgh＝2mv错误!－错误!mv错误!,解得,A、B两点电势差应为错误!、6、一带电粒子沿着图3中曲线JK穿过一匀强电场，a、b、c、d为该电场的电势面,其中φa〈φb<φc<φd,若不计粒子受的重力，可以确定( ）图3A、该粒子带正电B、该粒子带负电C、从J到K粒子的电势能增加D、粒子从J到K运动过程中的动能与电势能之与不变答案BD解析此题已知电场中的一簇等势面，并且知道各等势面电势的高低，可知电场线与等势面垂直，且指向左、由粒子运动的轨迹知，粒子所受电场力的方向与电场线方向相反,所以粒子带负电，A错，B正确；粒子从J到K运动过程中,电场力做正功，所以电势能减小，C错；只有电场力做功,动能与电势能之与保持不变,D对、7、如图4所示,导体球A与导体球壳B同心，原来都不带电，也不接地，设M、N两点的场强大小为E M与E N,下列说法中正确的就是（)图4A、若使A带电,则E M≠0,E N＝0B、若使B带电，则E M＝0,E N≠0C、若使A、B两球分别带上等量异种电荷,则E M≠0,E N＝0D、若使A球带电,B球接地,则E M＝0，E N＝0答案BC解析如果A带电，则会感应B内部带异种电荷,外部电性与A相同，那么E M≠0，E N≠0；如果B带电，电荷只分布在外表面E内＝0，因此B正确；如果A、B带等量异种电荷，A与B 的静电感应使B外表面恰好无电荷量，因此C正确；D就是接地屏蔽,E M≠0，E N＝0、8、如图5所示,平行板电容器的两个极板为A、B,B极板接地,A极板带有电荷量＋Q，板间电场有一固定点P,若将B极板固定，A极板下移一些,或者将A极板固定,B极板上移一些,在这两种情况下,以下说法正确的就是( )图5A、A极板下移时，P点的电场强度不变,P点电势不变B、A极板下移时，P点的电场强度不变，P点电势升高C、B极板上移时,P点的电场强度不变,P点电势降低D、B极板上移时,P点的电场强度减小，P点电势降低答案AC解析本题属于平行板电容器充电后与电源断开这一典型问题,该类问题的特点就是:(1）Q为常数；(2)C∝错误!；(3)U∝错误!；（4）E∝错误!、设电容器两极板A与B间的距离为d,P点与B极板间的距离为d1、无论A极板下移,还就是B极板上移,产生的结果都就是电容器两极板A与B间距离d 减小、由于E∝错误!，与d无关,所以当两极板间d减小时，电场强度E的大小与方向都保持不变、因为P点固定不动，当A极板下移时，P点与B极板间的距离d1保持不变,由U PB＝Ed1可知，P点与B极板间的电势差U PB保持不变,P点的电势也不变、但当B板上移时，P点与B 板间的距离d1减小,虽然E保持不变,由U PB＝Ed1可知，P点与B板间的电势差U PB将减小,所以P点的电势也降低、则正确答案为A、C、9、如图6所示,一个质量为m、带电荷量为q的粒子,从两平行板左侧中点沿垂直场强方向射入，当入射速度为v时，恰好穿过电场而不碰金属板、要使粒子的入射速度变为错误!仍能恰好穿过电场，则必须再使（）图6A、粒子的电荷量变为原来的错误!B、两板间电压减为原来的错误!C、两板间距离变为原来的4倍D、两板间距离变为原来的2倍答案AD解析带电粒子在电场中做类平抛运动,即粒子做沿平行板方向上的匀速直线运动与垂直板方向上的初速度为零的匀加速直线运动的合运动、粒子恰好穿过电场时,它沿平行板的方向发生位移L所用的时间与垂直板方向上发生位移错误!所用的时间相等，设两板电压为U，则有错误!＝错误!、当入射速度变为错误!,它沿平行板的方向发生位移L所用的时间变为原来的2倍,由上式可知,粒子的电荷量变为原来的错误!或两板间距离增为原来的2倍时,均可使粒子在与垂直板方向上发生位移错误!所用的时间变为原来的2倍,从而保证粒子仍恰好穿过电场、10、如图7所示,两块水平放置的平行正对的金属板a、b与电源E相连,在距离两板等距离的M点有一个带电液滴处于静止状态、若将b板向上平移一小段距离，但仍在M点下方，稳定后,下列说法中正确的就是( )图7①液滴将加速向下运动②M点电势升高③带电液滴在M点的电势能增大④在b板移动前后两种情况下,若将液滴从a板移到b板,电场力做功相同A、①②B、③④C、①③D、②④答案 B解析电容器与电源相连,电容器板间的电压不变，b板向上平移一小段距离,由E＝错误!可知场强变大，液滴所受的电场力变大,液滴将加速向上运动;a、M间的电势差增大,a 点电势为零,M点电势降低；由于液滴带负电，带电液滴在M点的电势能增大；在b板移动前后两种情况下，若将液滴从a板移到b板,两板间的电势差不变,电场力做功相同、二、填空题（本题共2个小题,满分12分)11、(6分)如图8所示，电场中某一电场线为一直线,线上有A、B、C三个点，电荷q1＝10－8 C,从B点移到A点时静电力做了10－7 J的功；电荷q2＝－10－8 C,在B点的电势能比在C点时大10－7 J,那么：图8(1）比较A、B、C三点的电势高低,由高到低的排序就是__________；（2)A、C两点间的电势差就是________V；(3）若设B点的电势为零，电荷q2在A点的电势能就是________J、答案(1）φC＞φB＞φA(2)－20 （3)10－712、 (6分)如图9所示，E板上发射的电子初速度为零，两电源的电压分别为45 V、30 V,A、B两板上有小孔O A、O B,则电子经过O A、O B孔以及到达C板的动能分别为：E k A＝________eV,E k B＝________eV，E k C＝________eV、图9答案 45 45 15解析 在整个运动过程中,电子经历了两个电场作用，一个就是E 、A 之间的电场,使电子向右加速,另一个就是B 、C 之间的电场，使电子向右运动时减速;而A 、B 之间就是等势区域,没有静电力做功、根据题目给出的条件,分析出电子在EA 、AB 、BC 各段的运动情况，由于已知各段的电压，所以可以利用动能定理求出动能、因A 点电势高于E 点，所以电子在E 、A 间加速，静电力做正功,动能增加，由eU ＝E k A －0得E k A ＝45 eV 、因为A 、B 间电势差为零，即A 、B 间无电场,所以电子在A 、B 间做匀速直线运动，故E k B ＝E k A ＝45 eV 、因为C 点电势低于B 点电势，所以电子在B 、C 间做减速运动,即克服静电力做功，动能减少，由eU ′＝E k B －E k C 得E k C ＝E k B －eU ′＝（45－30) eV ＝15 eV 、三、计算题(本题共4个小题，满分38分）13、（8分）半径相同的两金属小球A 、B 带有相同的电荷量,相隔一定的距离，今让第三个半径相同的不带电金属小球C ,先后与A 、B 接触后移开、(1)若A 、B 两球带同种电荷时，接触后两球的电荷量之比为多大?（2)若A 、B 两球带异种电荷时,接触后两球的电荷量之比为多大？答案 （1）2∶3 （2)2∶1解析 (1)A 、B 带同种电荷时，设电荷量为Q ,C 与A 接触后，由于形状相同,二者平分电荷量，A 、C 所带的电荷量均为12Q 、C 与B 接触后平分二者电荷量，则B 、C 的电荷量均为错误!(错误!Q ＋Q )＝错误!Q ,A 、B 最终的电荷量之比为（错误!Q ）∶(错误!Q )＝2∶3、（2)A 、B 带异种电荷时,设电荷量分别为Q 、－Q ,A 、C 接触后，平分电荷量Q ,A 、C 的电荷量均变为12Q ;C 再与B 接触，平分二者的总电荷量,C 、B 的电荷量均为12(错误!Q －Q )＝－错误!Q 、则A 、B 最终的电荷量之比为（错误!Q ）∶|－错误!Q |＝2∶1、14、(8分)有一个带电荷量q ＝－3×10－6 C 的点电荷,从某电场中的A 点移到B 点，电荷克服静电力做6×10－4 J 的功,从B 点移到C 点,静电力对电荷做9×10－4 J 的功，问：（1)AB 、BC 、CA 间电势差各为多少？（2）如以B 点电势为零，则A 、C 两点的电势各为多少?电荷在A 、C 两点的电势能各为多少?答案（1)200 V －300 V 100 V (2)200 V 300 V －6×10－4 J －9×10－4 J 解析(1）方法一:先求电势差的绝对值,再判断正、负、|U AB|＝错误!＝错误! V＝200 V因负电荷从A移到B克服静电力做功，必就是从高电势点移到低电势点,即φA＞φB，U AB＝200 V、｜U BC|＝错误!＝错误! V＝300 V因负电荷从B移到C静电力做正功,必就是从低电势点移到高电势点,即φB＜φC、U BC＝－300 VU CA＝U CB＋U BA＝－U BC＋（－U AB)＝300 V－200 V＝100 V、方法二：直接代入数值求解、电荷由A移向B克服静电力做功即静电力做负功,W AB＝－6×10－4 JU AB＝错误!＝错误! V＝200 VU BC＝错误!＝错误! V＝－300 VU CA＝U CB＋U BA＝－U BC＋(－U AB)＝300 V－200 V＝100 V、（2）若φB＝0，由U AB＝φA－φB得φA＝U AB＝200 V,由U BC＝φB－φC，得φC＝φB－U BC ＝0－（－300) V＝300 V电荷在A点的电势能E p A＝qφA＝－3×10－6×200 J＝－6×10－4 J电荷在C点的电势能E p C＝qφC＝－3×10－6×300 J＝－9×10－4 J、15、（10分）如图10所示,匀强电场的电场线与AC平行,把带电荷量10－8C的负电荷从A移至B的过程中，电场力做功6×10－8 J，AB长6 cm,AB与AC的夹角为60°、求:图10（1）场强方向；(2）设B处电势为1 V，则A处电势为多少；（3)A处的场强大小;（4）电子在A点的电势能、答案（1)场强方向C至A（2）－5 V （3）200 V/m （4）5 eV解析(1)将负电荷从A移至B,电场力做正功，所以电荷所受电场力方向沿A至C，又因为就是负电荷，场强方向与负电荷的受力方向相反，所以场强方向应为C至A方向、（2）由W＝qU得:U＝错误!＝错误!＝6 V，即A、B两点间电势差为6 V、沿电场线方向电势降低，B点电势高于A点电势、U＝φB－φA,φB＝1 V，φA＝φB－U＝1 V－6 V＝－5 V，即A点的电势为－5 V、(3)如图所示，由B向AC作垂线交AC于D，D与B在同一等势面上、U DA＝U BA＝U＝6 V，沿场强方向A、B两点间距离为AB·cos 60°＝6 cm×错误!＝3 cm＝0、03 m,所以E＝错误!＝200 V/m、(4）电子在A点的电势能E p＝qφA＝（－e）×（－5 V)＝5 eV、16、(12分)如图11所示，在绝缘水平面上,相距为L的A、B两处分别固定着两个带电量相等的正电荷，a、b就是AB连线上的两点，其中Aa＝Bb＝L/4,O为AB连线的中点，一质量为m、带电荷量为＋q的小滑块（可以瞧作质点）以初动能E0从a点出发，沿直线AB 向b点运动，其中小滑块第一次经过O点的动能为初动能的n倍(n＞1)，到达b点时动能恰好为零,小滑块最终停在O点，求:图11（1）小滑块与水平面间的动摩擦因数;(2）O、b两点间的电势差U Ob；(3）小滑块运动的总路程、答案（1）错误!（2)错误!（3)错误!解析（1）因为＋q A＝＋q B,a、b以中点O对称，所以U ab＝0、滑块由a到b的过程,根据动能定理:qU ab－μmg错误!＝－E0,所以μ＝错误!、(2)对小滑块由O到b的过程，根据动能定理：qU Ob－μmg错误!＝－nE0,U Ob＝错误!＝错误!、（3）U aO＝－U Ob＝2n－1E02q,小滑块从a点开始，最终停在O点，根据动能定理qU aO－μmgs＝－E0,s＝错误!＝错误!、。

2库仑定律[学习目标] 1.了解探究电荷间作用力与电荷量及电荷间距离的关系的实验过程.2.知道点电荷的概念.3.理解库仑定律的内容、公式及适用条件，会用库仑定律进行有关的计算.4.了解库仑扭秤实验.一、探究影响电荷间相互作用力的因素[导学探究]O是一个带正电的物体，把系在丝线上的带正电的小球先后挂在图1中P、P2、1P3等位置.图1(1)保持小球的带电荷量不变，将悬点由P1依次移至P3，小球所受作用力大小如何变化？说明什么？(2)若保持小球位置不变，增大或减小小球所带的电荷量，小球所受作用力的大小如何变化？说明什么？答案(1)小球受力大小逐渐减小，说明带电体间的作用力随距离的增大而减小.(2)增大小球所带的电荷量，小球受到的作用力增大；减小小球所带的电荷量，小球受到的作用力减小.说明电荷之间的作用力随着电荷量的增大而增大.[知识梳理]实验结论电荷之间的作用力随着电荷量的增大而增大，随着距离的增大而减小.[即学即用]判断下列说法的正误.(1)探究电荷间的作用力与某一因素的关系时，必须控制其他因素不变.(√)(2)小球所带电荷量不变时，距离带电物体越远，丝线偏离竖直方向的角度越大.(×)(3)小球处于同一位置时，小球所带的电荷量越大，丝线偏离竖直方向的角度越大.(√)(4)电荷间的作用力随电荷量的增大而增大，随电荷间距离的增大而增大.(×)二、库仑定律[导学探究](1)什么是点电荷？实际带电体看成点电荷的条件是什么？(2)库仑利用扭秤实验研究电荷间的相互作用，该装置利用什么方法显示力的大小？通过实验，两带电体间的作用力F 与距离r 的关系如何？实验的巧妙体现在何处？答案 (1)点电荷是用来代替带电体的点，当带电体的形状、大小及电荷分布对作用力的影响可以忽略时，带电体可以看做点电荷.(2)该装置通过悬丝扭转的角度来比较力的大小，力越大，悬丝扭转的角度越大，力F 与距离r 的二次方成反比：F ∝1r 2.实验的巧妙之处：①利用悬丝的扭转角度把力放大；②利用相同球体接触平分电荷量解决了无法测量电荷量的问题. [知识梳理] 1.点电荷(1)点电荷：当带电体间的距离比它们自身的大小大得多，以致带电体的形状、大小及电荷分布状况对它们之间的作用力的影响可以忽略时，这样的带电体就可以看做带电的点，叫做点电荷. (2)说明：①点电荷是只有电荷量，没有大小、形状的理想化模型，类似于力学中的质点，实际中并不存在.②带电体能否看做点电荷，不取决于带电体的大小，而取决于它们的形状、大小与距离相比能否忽略.即将带电体看做点电荷的前提条件是带电体间的距离远大于带电体本身的尺寸. (3)正确区分点电荷与元电荷：①元电荷是一个电子或一个质子所带电荷量的数值，是电荷量的最小值，没有正、负之分. ②点电荷只是不考虑大小和形状的带电体，其带电荷量可以很大，也可以很小，但它一定是元电荷的整数倍. 2.库仑定律(1)内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上. (2)公式：F ＝k q 1q 2r 2，其中k ＝9.0×109 N·m 2/C 2，叫做静电力常量.(3)适用条件：a.在真空中；b.点电荷. 3.库仑的实验(1)库仑扭秤实验是通过悬丝扭转角度比较静电力F 大小的.实验结果发现静电力F 与距离r 的二次方成反比.(2)库仑在实验中为研究F 与q 的关系，采用的是用两个完全相同的金属小球接触，电荷量平分的方法，发现F 与q 1和q 2的乘积成正比. [即学即用] 判断下列说法的正误.(1)只有电荷量很小的带电体才能看成点电荷.(×)(2)体积很大的带电体一定不能看成点电荷.(×)(3)当两个带电体的大小远小于它们之间的距离时，可将这两个带电体看成点电荷.(√) (4)若点电荷q 1的电荷量大于q 2的电荷量，则q 1对q 2的静电力大于q 2对q 1的静电力.(×)一、库仑定律的理解与应用1.库仑定律适用于点电荷间的相互作用，当r →0时，电荷不能再看成点电荷，库仑定律不再适用.2.两个规则的带电球体相距比较近时，不能被看做点电荷，此时两带电球体之间的作用距离会随所带电荷量的改变而改变，即电荷的分布会发生改变.若带同种电荷时，如图2(a)，由于排斥而距离变大，此时F ＜k q 1q 2r 2；若带异种电荷时，如图(b)，由于吸引而距离变小，此时F＞k q 1q 2r2.图23.两个点电荷之间相互作用的库仑力遵守牛顿第三定律.不要认为电荷量大的电荷对电荷量小的电荷作用力大.例1 甲、乙两导体球，甲球带有4.8×10－16C 的正电荷，乙球带有3.2×10－16C 的负电荷，放在真空中相距为10 cm 的地方，甲、乙两球的半径远小于10 cm.(结果保留三位有效数字) (1)试求两球之间的静电力，并说明是引力还是斥力？(2)如果两个导体球完全相同，接触后放回原处，两球之间的作用力如何？ (3)将两个体积不同的导体球相互接触后再放回原处，其作用力能求出吗？ 答案 (1)1.38×10－19N 引力 (2)5.76×10－21N 斥力(3)不能解析 (1)因为两球的半径都远小于10 cm ，因此可以作为两个点电荷考虑.由库仑定律有F ＝k q 1q 2r 2＝9.0×109×4.8×10－16×3.2×10－160.12N ≈1.38×10－19N.两球带异种电荷，它们之间的作用力是引力.(2)如果两个导体球完全相同，则电荷中和后平分，每个小球的带电荷量为8×10－17C ，代入数据得两个电荷之间的斥力为F 1＝5.76×10－21N.(3)两个体积不同的导体球相互接触后，正负电荷相互中和，剩余的电荷要在两球间分配，由于两球不同，分配电荷的电荷量将不相等，因而无法求出两球间的作用力.用公式计算库仑力大小时，不必将表示电荷q 1、q 2的带电性质的正、负号代入公式中，只将其电荷量的绝对值代入即可；力的方向再根据同种电荷相互排斥，异种电荷相互吸引加以判别.二、库仑力的叠加1.对于三个或三个以上的点电荷，其中每一个点电荷所受的库仑力，等于其余所有点电荷单独对它作用产生的库仑力的矢量和.2.电荷间的单独作用符合库仑定律，求各库仑力的矢量和时应用平行四边形定则. 例2 如图3所示，分别在A 、B 两点放置点电荷Q 1＝＋2×10－14C 和Q 2＝－2×10－14C.在AB 的垂直平分线上有一点C ，且AB ＝AC ＝BC ＝6×10－2 m.如果有一高能电子静止放在C 点处，则它所受的库仑力的大小和方向如何？图3答案 见解析解析 电子带负电荷，在C 点同时受A 、B 两点电荷的作用力F A 、F B ，如图所示.由库仑定律F ＝k q 1q 2r 2得F A ＝k Q 1e r2＝9.0×109×2×10－14×1.6×10－19(6×10－2)2N＝8.0×10－21N ，F B ＝k Q 2e r2＝8.0×10－21 N.由矢量的平行四边形定则和几何知识得静止放在C 点的高能电子受到的库仑力F ＝F A ＝F B ＝8.0×10－21N ，方向平行于AB 连线由B 指向A .针对训练 如图4所示，有三个点电荷A 、B 、C 位于一个等边三角形的三个顶点上，已知A 、B 都带正电荷，A 所受B 、C 两个电荷的静电力的合力如图中F A 所示，则下列说法正确的是( )图4A.C 带正电，且Q C ＜Q BB.C 带正电，且Q C ＞Q BC.C 带负电，且Q C ＜Q BD.C 带负电，且Q C ＞Q B 答案 C解析 因A 、B 都带正电，所以静电力表现为斥力，即B 对A 的作用力沿BA 的延长线方向，而不论C 带正电还是带负电，A 和C 的作用力方向都必须在AC 连线上，由平行四边形定则知，合力必定为两个分力的对角线，所以A 和C 之间必为引力，且F CA ＜F BA ，所以C 带负电，且Q C ＜Q B .三、静电力作用下的平衡问题例3 (多选)两个质量分别是m 1、m 2的小球，各用丝线悬挂在同一点，当两球分别带同种电荷，且电荷量分别为q 1、q 2时，两丝线张开一定的角度θ1、θ2，如图5所示，此时两个小球处于同一水平面上，则下列说法正确的是( )图5A.若m 1＞m 2，则θ1＞θ2B.若m 1＝m 2，则θ1＝θ2C.若m 1＜m 2，则θ1＞θ2D.若q 1＝q 2，则θ1＝θ2答案 BC解析 以m 1为研究对象，对m 1受力分析如图所示.由共点力平衡得 F T sin θ1＝F 库① F T cos θ1＝m 1g②由①②得tan θ1＝F 库m 1g ，同理tan θ2＝F 库m 2g ，因为不论q 1、q 2大小如何，两带电小球所受库仑力属于作用力与反作用力，永远相等，故从tan θ＝F 库mg 知，m 大，则tan θ小，θ也小(θ＜π2)，m 相等，θ也相等，故选项B 、C 正确.分析带电体在静电力作用下的平衡问题时，方法仍然与力学中物体的平衡问题分析方法相同，常用方法有合成法和正交分解法.1.(多选)下列说法中正确的是( )A.点电荷是一种理想化模型，真正的点电荷是不存在的B.点电荷就是体积和带电荷量都很小的带电体C.两带电量分别为Q 1、Q 2的球体间的作用力在任何情况下都可用公式F ＝k Q 1Q 2r 2计算D.一个带电体能否看成点电荷，不是看它的尺寸大小，而是看它的形状和大小对所研究的问题的影响是否可以忽略不计 答案 AD解析 点电荷是一种理想化模型，一个带电体能否看成点电荷不是看其大小，而是应具体问题具体分析，是看它的形状和大小对相互作用力的影响能否忽略不计.因此大的带电体一定不能看成点电荷和小的带电体一定能看成点电荷的说法都是错误的，A 、D 对.2.两个分别带有电荷量－Q 和＋3Q 的相同金属小球(均可视为点电荷)，固定在相距为r 的两处，它们间库仑力的大小为F .两小球相互接触后将其固定距离变为r2，则小球间库仑力的大小变为( ) A.112F B.34F C.43F D.12F答案 C解析 因为相同的两带电金属小球接触后，它们的电荷量先中和后均分，所以接触后两小球带电荷量均为Q ′＝－Q ＋3Q 2＝Q ，由库仑定律得：接触前F ＝k 3Q 2r 2，接触后F ′＝k Q ′2(r 2)2＝k 4Q 2r 2.联立得F ′＝43F ，故选C. 3.如图6所示，等边三角形ABC ，边长为L ，在顶点A 、B 处有等量同种点电荷Q A 、Q B ，Q A ＝Q B ＝＋Q ，求在顶点C 处的正点电荷Q C 所受的静电力.图6答案3k QQ CL2，方向为与AB 连线垂直向上解析 正点电荷Q C 在C 点的受力情况如图所示，Q A 、Q B 对Q C 的作用力大小和方向都不因其他电荷的存在而改变，仍然遵循库仑定律.Q A 对Q C 作用力：F A ＝k Q A Q CL2，同种电荷相斥， Q B 对Q C 作用力：F B ＝k Q B Q CL 2，同种电荷相斥，因为Q A ＝Q B ＝＋Q ，所以F A ＝F B ，Q C 受力的大小：F ＝3F A ＝3k QQ CL2，方向为与AB 连线垂直向上.4.如图7所示，把质量为3 g 的带电小球B 用绝缘细绳悬起，若将带电荷量为Q ＝－4.0×10－6C 的带电小球A 靠近B ，当两个带电小球在同一高度相距r ＝20 cm 时，绳与竖直方向成α＝30°角，A 、B 两球均静止.求B 球的带电荷量q .(取g ＝10 m/s 2)图7答案 －39×10－7 C 解析 对B 球受力分析，如图.根据共点力平衡条件，结合几何关系得到：F T sin 30°＝F F T cos 30°＝mg解得：F ＝mg tan 30° 根据库仑定律，有：F ＝k Qq r 2解得：q ＝39×10－7 C 即B 球带的电荷量是q ＝39×10－7 C ，由于A 、B 间为排斥作用，故B 球带负电.一、选择题(1～8题为单选题)1.下列关于点电荷的说法正确的是( )A.任何带电体都可以看成是电荷全部集中于球心的点电荷B.球状带电体一定可以看成点电荷C.点电荷就是元电荷D.一个带电体能否看成点电荷应由具体情况而定 答案 D解析 一个带电体能否看成点电荷，是相对于具体问题而言的，不能单凭其大小和形状及带电荷量的多少来判断，因此D 正确，A 、B 错误；元电荷是电荷量，点电荷是带电体的抽象，两者的内涵不同，所以C 错.2.要使真空中的两个点电荷间的库仑力增大到原来的4倍，下列方法可行的是( ) A.每个点电荷的电荷量都增大到原来的2倍，电荷间的距离不变 B.保持点电荷的电荷量不变，使两个电荷间的距离增大到原来的2倍C.一个点电荷的电荷量加倍，另一个点电荷的电荷量保持不变，同时使两个点电荷间的距离减小为原来的12D.保持点电荷的电荷量不变，将两个点电荷间的距离减小为原来的14答案 A解析 根据库仑定律F ＝k q 1q 2r 2可知，当r 不变时，q 1、q 2均变为原来的2倍，F 变为原来的4倍，A 正确.同理可求得B 、C 、D 中F 均不满足条件，故B 、C 、D 错误. 3.关于对库仑定律的理解和应用，以下说法中正确的是( )A.两个点电荷的电荷量分别为q 1和q 2，它们之间的距离为r ，当两个点电荷带同种电荷时，它们之间的库仑力F ＜k q 1q 2r 2，带异种电荷时F ＞k q 1q 2r2B.两个点电荷的电荷量分别是q 1和q 2，相距为r ，在它们之间放一厚度略小于r 的玻璃板，则它们之间的库仑力为F ＝k q 1q 2r2C.真空中一个固定的点电荷A ，电荷量为q 1，另有一个电荷量为q 2的点电荷B 以A 为圆心，做半径为r 的匀速圆周运动，则它们之间的库仑力为F ＝k q 1q 2r2D.根据F ＝k q 1q 2r 2知，当两个带电体相距很近时，比如r 趋近于0，它们之间的库仑力会无穷大 答案 C解析 用库仑定律计算两个点电荷间的作用力时，不论是引力还是斥力，都是适用的，所以选项A 错误；库仑定律的适用条件是真空中的点电荷，中间隔有玻璃板(绝缘体)时，公式F ＝k q 1q 2r 2不再适用了，所以选项B 错误.选项D 中，r 很小时，两个带电体已不能视为点电荷，这时公式不再适用，所以D 错误.4.如图1所示，三个完全相同的金属小球a 、b 、c 位于等边三角形的三个顶点上.a 和c 带正电，b 带负电，a 所带的电荷量比b 所带的电荷量小.已知c 受到a 和b 的静电力的合力可用图中四条有向线段中的一条来表示，它应是( )图1A.F 1B.F 2C.F 3D.F 4答案 B解析 据“同电相斥，异电相吸”规律，确定金属小球c 受到a 和b 的静电力方向，考虑a 的电荷量小于b 的电荷量，故F ac 与F bc 的合力只能为F 2，选项B 正确.5.如图2所示，把一带正电的小球a 放在光滑绝缘斜面上，欲使球a 能静止在斜面上，需在MN 间放一带电小球b ，则b 应( )图2A.带负电，放在A 点B.带正电，放在B 点C.带负电，放在C 点D.带正电，放在C 点答案 C解析 小球a 受到重力、支持力和库仑力的作用处于平衡状态时，才能静止在斜面上.可知小球b 带负电、放在C 点或小球b 带正电、放在A 点可使a 受合力为零，故选C.6.如图3所示，悬挂在O 点的一根不可伸长的绝缘细线下端有一个带电荷量不变的小球A .在两次实验中，均缓慢移动另一带同种电荷的小球B .当B 到达悬点O 的正下方并与A 在同一水平线上，A 处于受力平衡时，悬线偏离竖直方向的角度为θ，若两次实验中B 的电荷量分别为q 1和q 2，θ分别为30°和45°.则q 2q 1为( )图3A.2B.3C.2 3D.3 3 答案 C解析 由A 的受力分析图可得F ＝mg tan θ，由库仑定律得F ＝kq A q Br 2，式中r ＝l sinθ(l 为绳长)，由以上三式可解得 q B ＝mgl 2sin 2θtan θkq A ，因q A 不变，则q 2q 1＝sin 2 45°tan 45°sin 2 30°tan 30°＝2 3. 7.如图4所示，直角三角形ABC 中∠B ＝30°，点电荷A 、B 所带电荷量分别为Q A 、Q B ，测得在C 处的某正点电荷所受静电力方向平行于AB 向左，则下列说法正确的是( )图4A.A 带正电，Q A ∶Q B ＝1∶8B.A 带负电，Q A ∶Q B ＝1∶8C.A 带正电，Q A ∶Q B ＝1∶4D.A 带负电，Q A ∶Q B ＝1∶4 答案 B解析 要使C 处的正点电荷所受静电力方向平行于AB 向左，该正点电荷所受力的情况应如图所示，所以A 带负电，B 带正电.设AC 间的距离为L ，则F B sin 30°＝F A 即k Q B Q C(2L )2·sin 30°＝kQ A Q CL 2解得Q A Q B ＝18，故选项B 正确.8.如图5所示，在一条直线上的三点分别放置Q A ＝＋3×10－9 C 、Q B ＝－4×10－9 C 、Q C ＝＋3×10－9 C 的A 、B 、C 点电荷，则作用在点电荷A 上的作用力的大小为( )图5A.9.9×10－4 NB.9.9×10－3 NC.1.17×10－4 ND.2.7×10－4 N答案 A解析 点电荷A 同时受到B 和C 的库仑力作用，因此作用在A 上的力应为两库仑力的合力.可先根据库仑定律分别求出B 、C 对A 的库仑力，再求合力. A 受到B 、C 电荷的库仑力如图所示，根据库仑定律有F BA ＝kQ B Q A r 2BA ＝9×109×4×10－9×3×10－90.012N＝1.08×10－3 NF CA ＝kQ C Q A r 2CA ＝9×109×3×10－9×3×10－90.032N ＝9×10－5 N 规定沿这条直线由A 指向C 为正方向，则点电荷A 受到的合力大小为 F A ＝F BA －F CA ＝(1.08×10－3－9×10－5) N ＝9.9×10－4 N.故选项A 正确.二、非选择题9.如图6所示，把质量为0.2 g 的带电小球A 用丝线吊起，若将带电荷量为＋4×10－8 C 的小球B 靠近它，当两小球在同一高度且相距3 cm 时，丝线与竖直方向夹角为45°.g 取10 m/s 2，则：图6(1)此时小球B 受到的库仑力F 的大小为多少？ (2)小球A 带何种电荷？(3)小球A 所带电荷量大小是多少？答案 (1)2×10－3 N (2)负电荷 (3)5×10－9 C解析 (1)根据题给条件，可知小球A 处于平衡状态，分析小球A 受力情况如图所示.则F ＝mg tan 45°＝0.2×10－3×10×1 N ＝2×10－3 N.小球B 受到的库仑力与小球A 受到的库仑力为作用力和反作用力，所以小球B 受到的库仑力大小为2×10－3 N.(2)小球A 与小球B 相互吸引，小球B 带正电，故小球A 带负电.(3)题中小球A 、B 都视为点电荷，它们之间的作用力大小F ＝k q A ·q Br 2＝mg tan 45°，所以q A ＝2×10－3×(3×10－2)29.0×109×4×10－8 C ＝5×10－9C. 10.如图7所示，A 、B 是两个带等量同种电荷的小球，A 固定在竖直放置的10 cm 长的绝缘支杆上，B 静止于光滑绝缘的倾角为30°的斜面上且恰与A 等高，若B 的质量为30 3 g ，则B 带电荷量是多少？(取g ＝10 m/s 2)图7答案 1.0×10－6 C解析 因为B 静止于光滑绝缘的倾角为30°的斜面上且恰与A 等高，设A 、B 之间的水平距离为L .依据题意可得：tan 30°＝h LL ＝h tan 30°＝1033cm ＝10 3 cm对B 进行受力分析如图所示，依据物体平衡条件解得库仑力F ＝mg tan 30°＝303×10－3×10×33N ＝0.3 N.依据F ＝k q 1q 2r 2得：F ＝k q 2L 2.解得：q ＝FL 2k＝ 0.39×109×(103×10－2)2 C ＝1.0×10－6C. 11.如图8所示，半径为R 的绝缘球壳上均匀地带有电荷量为＋Q 的电荷，另一电荷量为＋q 的点电荷放在球心O 上，由于对称性，点电荷受力为零.现在球壳上挖去半径为r (r≪R )的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k )图8答案 k qQr 24R4 指向小圆孔中心解析 在球壳上与小圆孔相对的小圆面B 的电荷量q ′＝πr 24πR 2Q ＝r 24R 2Q .根据库仑定律，它对球心的点电荷＋q 的作用力大小F ＝k q ′q R 2＝k r 24R 2QqR 2＝kqQr 24R 4，其方向由球心指向小圆孔中心.。
