高中物理月考卷四(B)：选修3-1(附答案)

电荷及其守恒定律课后作业限时：45分钟总分：100分一、选择题(8×5′，共40分)1．下列关于电现象的叙述正确的是( )A．玻璃棒无论与什么物体摩擦都带正电，橡胶棒无论与什么物体摩擦都带负电B．物体不带电就是物体内部没有电荷存在C．带电现象的本质是电子的转移，物体得到多余的电子就一定显负电性，失去电子就一定显正电性D．当一种电荷出现时，必然有等量异种电荷出现，当一种电荷消失时，必然有等量异种电荷消失解析：电荷只能在物体间转移，不能消失．答案：C2．关于元电荷的理解，下列说法正确的是( )A．元电荷就是电子B．元电荷是表示跟电子所带电量相等的电量C．元电荷就是质子D．物体所带的电量只能是元电荷的整数倍解析：元电荷是一个电量，e＝1.6×10－19C，所有带电体的带电量是这个数的整数倍．图33．如图3所示，不带电的枕形导体的A、B两端各贴有一对金箔．当枕形导体的A端靠近一带电导体C时( )A．A端金箔张开，B端金箔闭合B．用手触摸枕形导体后，A端金箔仍张开，B端金箔闭合C．用手触摸枕形导体后，将手和C都移走，两对金箔均张开D．两对金箔分别带异种电荷解析：当导体靠近带电导体C时，枕形导体A端感应出负电，B端感应出正电，两侧金箔也相应地带上负、正电，故D项正确；用手触摸枕形导体后，B侧感应出的正电荷被中和，呈电中性，金箔闭合，故B项正确；触摸枕形导体后，C 移走，枕形导体带负电，金箔由于带同种电荷而张开，故C项对．答案：BCD4．对物体带电现象的叙述，正确的是( )A．物体带电一定具有多余的电子B．摩擦起电实质上是电荷从一个物体转移到另一个物体的过程C．物体所带电荷量可能很小，甚至小于eD．电荷中和是等量异种电荷完全相互抵消的现象5．毛皮与橡胶棒摩擦后，毛皮带正电，这是因为( )A．毛皮上的一些电子转移到橡胶棒上B．毛皮上的一些正电荷转移到橡胶棒上C．橡胶棒上的一些电子转移到毛皮上D．橡胶棒上的一些正电荷转移到毛皮上答案：A6．用一绝缘柄将一带正电玻璃棒a接触另一不带电玻璃棒b，使之接触起电．以下说法正确的是( )A．在此接触起电过程中，玻璃棒a上的正电荷向玻璃棒b上转移B．在此接触起电过程中，玻璃棒b上的负电荷向玻璃棒a上转移C．在此接触起电过程中，它们的电荷的代数和不变D．在此接触起电过程中，电荷并不一定遵循电荷守恒定律答案：BC7．一带负电绝缘金属小球被放在潮湿的空气中，经过一段时间后，发现该小球上净电荷几乎不存在．这说明( )A．小球上原有的负电荷逐渐消失了B．在此现象中，电荷不守恒C．小球上负电荷减少的主要原因是潮湿的空气将电子导走了D．该现象是由于电子的转移引起，仍然遵循电荷守恒定律解析：绝缘小球上电荷减少是由于电子通过空气导电转移到外界，只是小球上电荷量减少，但是这些电子并没有消失．就小球和整个外界组成的系统而言，其电荷的总量仍保持不变，遵循电荷守恒定律．答案：CD8．某验电器金属小球和金属箔均不带电，金属箔闭合．现将带负电的硬橡胶棒接近验电器金属小球．则将出现的现象是( )A．金属箔带负电，其两片张开B．金属箔带正电，其两片张开C．金属箔可能带正电，也可能带负电，但两片一定张开D．由于硬橡胶棒并没有接触验电器小球，故金属箔两片因不带电仍闭合答案：A二、非选择题(9、10题各10分，11、12题各20分，共60分)9．半径相同的两个金属小球A、B带有相等的电荷量，相隔一定的距离，今让第三个半径相同的不带电的金属小球先后与A、B接触后移开．①若A、B两球带同种电荷，接触后的电荷量之比为________．②若A、B两球带异种电荷，接触后两球的电荷量之比为______________．答案：①2∶3 ②2∶1图410．如图4，导体AB与地面绝缘，将带正电的物体C靠近AB，用手接触一下B端，放开手再移去C，则此时AB带________电，若用手接触一下A端，放开手再移去C ，则此时AB 带____________电．答案：负 负11．有两个完全相同的绝缘金属球A 、B ，A 球所带电荷量为q ，B 球所带电荷量为－q ，现要使A 、B 所带电荷量都为－q 4，应该怎么办？ 答案：先用手接触一下A 球，使A 球所带电传入大地，再将A 、B 接触一下，分开A 、B ，再用手接触一下A 球，再将A 、B 接触一下再分开，这时A 、B 所带电荷量都是－q 4. 12．现有一个带负电的电荷A ，另有一不能拆开的导体B ，而再也找不到其他的导体可供利用．你如何能使导体B 带上正电？答案：因为A 带负电，要使B 带正电，必须用感应起电的方法才可以，因为接触带电只能使B 带负电，根据感应起电的原理可知，要使B 带电还需另外一块导体，但现在这块导体没有．其实人体就是一块很好的导体，只要把A 靠近B ，用手摸一下B ，再拿开手，通过静电感应，B 就带上了正电荷．。

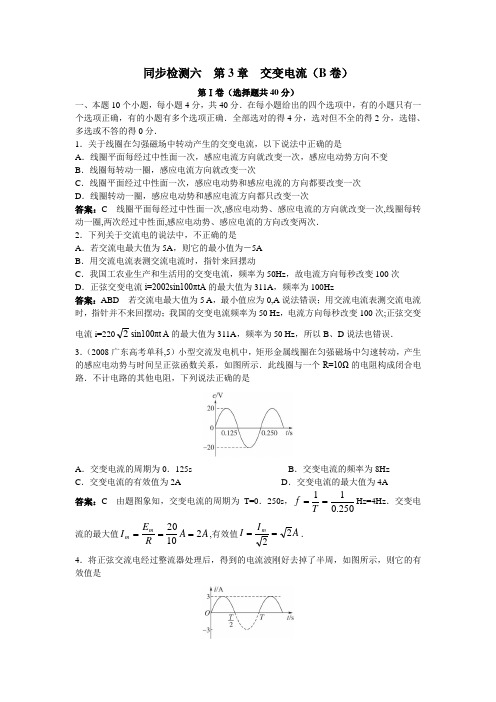

同步检测六 第3章 交变电流（B 卷）第Ⅰ卷（选择题共40分）一、本题10个小题，每小题4分，共40分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选对但不全的得2分，选错、多选或不答的得0分．1．关于线圈在匀强磁场中转动产生的交变电流，以下说法中正确的是A ．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变B ．线圈每转动一圈，感应电流方向就改变一次C ．线圈平面经过中性面一次，感应电动势和感应电流的方向都要改变一次D ．线圈转动一圈，感应电动势和感应电流方向都只改变一次答案：C 线圈平面每经过中性面一次,感应电动势、感应电流的方向就改变一次,线圈每转动一圈,两次经过中性面,感应电动势、感应电流的方向改变两次．2．下列关于交流电的说法中，不正确的是A ．若交流电最大值为5A ，则它的最小值为－5AB ．用交流电流表测交流电流时，指针来回摆动C ．我国工农业生产和生活用的交变电流，频率为50Hz ，故电流方向每秒改变100次D ．正弦交变电流i=2002sin100πtA 的最大值为311A ，频率为100Hz答案：ABD 若交流电最大值为5 A ，最小值应为0,A 说法错误；用交流电流表测交流电流时，指针并不来回摆动；我国的交变电流频率为50 Hz ，电流方向每秒改变100次;正弦交变电流i=2202sin100πt A 的最大值为311A ，频率为50 Hz ，所以B 、D 说法也错误．3．（2008广东高考单科,5）小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示．此线圈与一个R=10Ω的电阻构成闭合电路．不计电路的其他电阻，下列说法正确的是A ．交变电流的周期为0．125sB ．交变电流的频率为8HzC ．交变电流的有效值为2AD ．交变电流的最大值为4A 答案：C 由题图象知，交变电流的周期为T=0．250s ，250.011==T f Hz=4Hz ．交变电流的最大值A A R E I m m 21020===,有效值A I I m 22==． 4．将正弦交流电经过整流器处理后，得到的电流波刚好去掉了半周，如图所示，则它的有效值是A ．1．5AB ．2．0AC ．2．5AD ．3．0A 答案：A 设此交流电的有效值为I,根据交流电有效值的定义有：RT I T T R 22202)23(=⨯+⨯ I=1．5 A,A 正确． 5．一台旋转电枢式交流发电机，在正常工作时的电动势为e=2202sin100πt （V ），由于超负荷使电枢转速降低了101，这时电动势为 A ．e=2202sin100πt （V ） B ．e=2202sin90πt （V ）C ．e=1982sin100πt （V ）D ．e=1982sin90πt （V ）答案：D 由于超负荷，电枢转速降低了101，即转速为原来的109,n′=0．9n,所以电动势最大值E m ′=NBSω′=NBS2πn′=0．9E m =1982V,角速度变为ω′=2πn′=2π×0．9n=0．9ω=90π．6．对扼流圈的以下说法,正确的是A ．扼流圈是利用电感阻碍交变电流的作用制成的B ．低频扼流圈用来“通低频，阻高频”C ．高频扼流圈用来“通直流，阻交流”D ．高频扼流圈对低频交变电流的阻碍作用小，对高频交变电流的阻碍作用大答案：AD 低频扼流圈自感系数较大，“通直流，阻交流”，而高频扼流圈自感系数较小，“通低频，阻高频．”7．（2009浙江杭州十四中高二期末,7）如图所示,三只完全相同的灯泡a 、b 、c 分别与电阻R 、电感L 、电容C 串联,再将三者并联,接在220V ,50Hz 的交变电压两端,三只灯泡亮度相同．若将交变电压改为220V ,25Hz,则A ．三只灯泡亮度不变B ．三只灯泡都将变亮C ．a 亮度不变,b 变亮,c 变暗D ．a 亮度不变,b 变暗,c 变亮答案：C 电阻R 低频、高频都能通,对灯泡a 无影响,a 亮度不变;电感L“限高频，通低频”，频率越低，感抗越小，对电流的阻碍作用越小，灯泡b 变亮；电容C “阻低频,通高频”，频率越低，容抗越大，对电流的阻碍作用越大，故灯泡c 变暗．8．（2009湖南郴州高三调研试题）如图所示,在电路两端接上交变电流,保持电压不变,使频率增大,发现各灯的亮暗变化情况是：灯1变暗、灯2变亮、灯3不变．则M 、N 、L 处所接元件可能是A ．M 为电阻,N 为电容器,L 为电感器B ．M 为电阻,N 为电感器,L 为电容器C ．M 为电感器,N 为电容器,L 为电阻D ．M 为电容器,N 为电感器,L 为电阻答案：C 电压不变，使频率增大，电感器的感抗增加，电容器的容抗减小，故变暗的灯泡串联的是电感，变亮的灯泡串联的是电容，C 正确．9．一电阻接在20V 的直流电源上，消耗的电功率为10W ，把这一电阻接在某一交流电源上，该交流电源的输出电压u 随时间t 变化的图象如图所示，则这一电阻消耗的电功率为A ．5WB ．7．07WC ．10WD ．14．1W答案：A 通直流电时电阻消耗功率为RU P 2=,则Ω=Ω==40102022P U R ,通此交流电时电阻消耗功率为：W W R U P m 5402201)2(22=⨯=⨯='． 10．处在匀强磁场中的矩形线圈abcd ，以恒定的角速度绕ab 边转动，磁场方向平行于纸面并与ab 垂直．在t=0时刻，线圈平面与纸面重合（如图），线圈的cd 边离开纸面向外运动．若规定由a→b→c→d→a 方向的感应电流为正，则能反映线圈中感应电流I 随时间t 变化的图线是答案：C t=0时刻，ab 边和cd 边同时垂直切割磁感线，产生的感应电动势最大，感应电流最大．根据右手定则可判定线圈中感应电流的方向是：a→b→c→d→a ，与正方向同向，故只有C 是正确的．第Ⅱ卷（非选择题共60分）二、本题4个小题,每小题5分,共20分,把答案填在题中横线上．11．一交流电电压随时间变化图象如图所示，则交流电的频率是______Hz ，若将该电压加在一阻值为1kΩ的纯电阻用电器上，用电器恰能正常工作，为避免意外事故发生，电路中保险丝的额定电流不能低于_______A ．答案：50 0．14解析：由题图知T=0．02 s,故501==T f Hz ．该电压有效值V U U m 21002==，用电器正常工作电流A A R U I 14.010002100===，所以电路中保险丝的额定电流不能低于0．14A ． 12．如图所示电路中,当a 、b 两端加上直流电压时，L 1正常发光，L 2不亮；当a 、b 两端加上同样大小的交变电压时，L 1亮度变暗，而L 2正常发光，则A 、B 分别是______和______．答案：电感线圈 电容器解析：当a 、b 两端加上直流电压时L 1正常发光，L 2不亮，说明L 1支路是通电的，L 2支路是断路的，但不能说明A 、B 是什么元件．当a 、b 端加上交流电压时，L 1变暗，L 2正常发光，说明L 2支路通电，L 1支路对交变电流有阻碍作用．根据电感与电容的特点说明A 是电感线圈,B 是电容器．13．矩形线圈在匀强磁场中绕垂直于磁感线的对称轴转动，线圈共100匝，转速为1rad/s ，在转动过程中穿过线圈的磁通量的最大值为0．06Wb ．则线圈平面转到与磁感线平行时，感应电动势为______V ，当线圈平面与中性面夹角为4π时，感应电动势为______V ． 答案：6 23解析：当线圈平面转到与磁感线平行时,感应电动势有最大值E m =NBSω=6 V ，当线圈平面与中性面夹角为4π时,感应电动势 V V t E e m 234sin 6sin =⨯==πω． 14．一阻值恒定的电阻器，当两端加上10V 的直流电压时，测得它的功率为P ；当两端加上某一正弦交流电压时，测得它的功率为2P ．由此可知该交流电压有效值为______V ，最大值为______V ．答案：7．07 10解析：由R U P 21=和R U P m 2)2(2=，得最大值为U m =10V ，有效值为V U U m07.72==．三、本题4个小题，共40分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．15．（10分）在电子技术中，从某一装置输出的电流常常既有高频成分，又有低频成分．如果只需要把低频成分输送到下一级装置，可以在下一级电路的输入端并联一个容量较小的电容器（如图所示），这样进入下一级的高频成分就很少了，这种电容器叫高频旁路电容．分析一下这个高频旁路电容如何起到高频旁路作用的．答案：电容器对高频成分的容抗小，对低频成分的容抗大，按图示连接，高频成分就能通过“旁边”的电容器，而使低频成分输送到下一级．16．（10分）发电机的转子是匝数为100匝、边长为20cm 的正方形线圈，将它置于磁感应强度B=0．05T 的匀强磁场中，绕着垂直于磁感线方向的轴以ω=100πrad/s 的角速度转动，当线圈平面跟磁场方向垂直时开始计时，线圈和外电路的总电阻R=10Ω．（1）写出交变电流瞬时值表达式；（2）线圈从计时开始，转过3π过程中通过线圈某一截面的电荷量为多少? 答案：（1）i=2πsin100πt （A ）（2）1×10－2C解析：（1）感应电动势的最大值为E m =NBSω=20π V ，I m =π2=RE m A ．由于从与磁场方向垂直位置开始计时，也就是从中性面开始计时，因此瞬时值用正弦表达：i=2πsin100πt （A ）．（2）线圈从计时开始，转过3π的过程中，通过某一截面的电荷量RN t tR Nt I q ∆Φ=∆∆∆Φ==． BS BS BS 213cos =-=∆Φπ C R NBS q 21012-⨯==． 17．（10分）如图所示为交流发电机示意图，匝数为n=100匝的矩形线圈，边长分别为10cm 和20cm ，内阻为5Ω，在磁感应强度B=0．5T 的匀强磁场中绕OO′轴以502rad/s 的角速度匀速转动，线圈和外部20Ω的电阻R 相接．求：（1）当S 断开时，电压表的示数；（2）当电键S 合上时，电压表和电流表的示数；（3）通过电阻R 的电流最大值是多少？答案：（1）50 V （2）40 V 2 A （3）22A解析：（1）感应电动势最大值E m =nBSω=100×0．5×0．1×0．2×502V=502V当S 断开时，电压表的示数为电源电动势有效值V E E m502==．（2）当电键S 合上时，根据闭合电路欧姆定律A A tr R E I 0.22050=+=+= U=IR=2×20 V=40 V即电流表示数为 2 A,电压表示数为 40 V ．（3）通过R 中电流的最大值 I m =2I=22A ．18．（12分）一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动．线圈匝数n=100，穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如右图所示．发电机内阻r=5．0Ω，外电路电阻R=95Ω．求：（1）该发电机所产生的感应电动势的最大值；（2）在电阻R 上产生的热功率．答案：（1）200 V （2）190 W解析：（1）由题图象知，穿过线圈磁通量的最大值：Φm =1．0×10－2Wb 角速度：s rad s rad T /102/1014.32222⨯=⨯==-ππω 发电机所产生的感应电动势的最大值：V V n nbS E m m 200102100.110022=⨯⨯⨯⨯=Φ==-ωω．（2）感应电动势的有效值：V V E E m210022002=== 交变电流的有效值：A A r R E I 20.5952100=+=+= 电阻R 上产生的热功率：P=I 2R=2×95 W=190 W ．。

§1、2磁现象和磁场、磁感应强度【典型例题】【例1】某同学在北京将一根质量分布均匀的条形磁铁用一条细线悬挂起来，使它平衡并呈水平状态，悬线系住条形磁铁的位置是：（ ）A 、磁体的重心处B 、磁铁的某一磁极处C 、磁铁重心的北侧D 、磁铁重心的南侧【解析】由于地球是一个大磁体，存在地磁场，其磁感线的分布如图所示。

在地球表面除了赤道附近的地磁场呈水平方向（和地面平行）外，其它地方的地磁场方向均不沿水平方向。

a北京附近的地磁场方向如图（a ）所示，若在此处悬挂条形磁铁，且悬挂点在重心，则它在地磁场的作用下，静止时它将沿着地磁场方向，如图（b ）所示，显然不能水平。

若将悬挂点移至重心的北侧，如图（c ）所示，则根据平衡条件确定它能在水平位置平衡。

【答案】C【例2】如图所示，有一根直导线上通以恒定电流I ，方向垂直指向纸内，且和匀强磁场B 垂直，则在图中圆周上，磁感应强度数值最大的点是（A ）A 、a 点B 、b 点C 、c 点D 、d 点【解析】磁感应强度是矢量，若在某一个空间同时存在多个磁场，那么某一点的磁感应强度是各个磁场在该点场强的矢量和。

图中通电直导线产生的磁场的方向顺时针方向，在a 点两个磁场同方向，磁感应强度为两者之和；在c 点两个磁场反向，磁感应强度为两者之差；b 、d 两点的合场强由平行四边形法则来确定。

【答案】A【例3】根据磁感应强度的定义式B=ILF ，下列说法中正确的是（D ） A 、在磁场中某确定位置，B 与F 成正比，与I 、L 的乘积成反比B 、一小段能通电直导线在空间某处受磁场力F=0，那么该处的B 一定为零C 、磁场中某处的B 的方向跟电流在该处受磁场力F 的方向相同D 、一小段通电直导线放在B 为零的位置，那么它受到磁场力F 也一定为零【解析】磁感应强度是表征磁场强弱的物理量，确定的磁场中的确定点的磁感应强度是一个确定的值，它由磁场本身决定的，与磁场中是否有通电导体，及导体的长度，电流强度的大小，以及磁场作用力的大小无关。

人教 高中物理选修3-1：计算题（附答案）1 / 11选修3-1计算题一、计算题1. 如图所示，BC 是半径为R 的圆弧形的光滑且绝缘的轨道，位于竖直平面内，其下端与水平绝缘轨道平滑连接，整个轨道处在水平向左的匀强电场中，电场强度为 ， 为一质量为m ，带正电q 的小滑块 体积很小可视为质点 ，重力加速度为g ．若小滑块P 能在圆弧轨道上某处静止，求其静止时所受轨道的支持力的大小．若将小滑块P 从C 点由静止释放，滑到水平轨道上的A 点时速度减为零，已知滑块与水平轨道间的动摩擦因数为 求：滑块通过圆弧轨道末端B 点时的速度大小以及所受轨道的支持力大小 水平轨道上A 、B 两点之间的距离．2. 在电场强度为 ，方向水平向右的匀强电场中，用一根长 的绝缘轻细杆，固定一个带正电的小球，细杆可绕轴O 在竖直平面内自由转动 如图所示，现将杆从水平位置A 轻轻释放，在小球运动到最低点B 的过程中， 取 求： 、B 两位置的电势差多少？ 电场力对小球做功多少？ 小球的电势能变化了多少？ 3. 4.5.如图所示为一真空示波管的示意图，电子从灯丝K发出初速度可忽略不计，经灯丝与A板间的电压加速，从A板中心孔沿中心线KO射出，然后进入两块平行金属板M、N形成的偏转电场中偏转电场可视为匀强电场，电子进入M、N间电场时的速度与电场方向垂直，电子经过偏转电场后打在荧光屏上的P点已知M、N两板间的电压为，两板间的距离为d，板长为L，电子的质量为m，电荷量为e，不计电子受到的重力及它们之间的相互作用力．求电子穿过A板时速度的大小；求电子从偏转电场射出时的侧移量y；若要使电子打在荧光屏上P点的上方，应使M、N两板间的电压增大还是减小？6.回旋加速器是用来加速带电粒子的装置，如图所示它的核心部分是两个D形金属盒，两盒相距很近缝隙的宽度远小于盒半径，分别和高频交流电源相连接，使带电粒子每通过缝隙时恰好在最大电压下被加速两盒放在匀强磁场中，磁场方向垂直于盒面，带电粒子在磁场中做圆周运动，粒子通过两盒的缝隙时反复被加速，直到最大圆周半径时通过特殊装置被引出若D形盒半径为R，所加磁场的磁感应强度为设两D形盒之间所加的交流电压的最大值为U，被加速的粒子为粒子，其质量为m、电量为粒子从D形盒中央开始被加速初动能可以忽略，经若干次加速后，粒子从D形盒边缘被引出求：粒子被加速后获得的最大动能；粒子在第n次加速后进入一个D形盒中的回旋半径与紧接着第次加速后进入另一个D形盒后的回旋半径之比；粒子在回旋加速器中运动的时间；若使用此回旋加速器加速氘核，要想使氘核获得与粒子相同的动能，请你通过分析，提出一个简单可行的办法．人教 高中物理选修3-1：计算题（附答案）3 / 117. 有一种“双聚焦分析器”质谱仪，工作原理如图所示 其中加速电场的电压为U ，静电分析器中有会聚电场，即与圆心 等距的各点电场强度大小相同，方向沿径向指向圆心 磁分析器中以 为圆心、圆心角为 的扇形区域内，分布着方向垂直于纸面的匀强磁场，其左边界与静电分析器的右边界平行 由离子源发出一个质量为m 、电荷量为q 的正离子 初速度为零，重力不计 ，经加速电场加速后，从M 点沿垂直于该点的场强方向进入静电分析器，在静电分析器中，离子沿半径为R 的四分之一圆弧轨道做匀速圆周运动，并从N 点射出静电分析器 而后离子由P 点垂直于磁分析器的左边界且垂直于磁场方向射入磁分析器中，最后离子垂直于磁分析器下边界从Q 点射出，并进入收集器 测量出Q 点与圆心 的距离为 位于Q 点正下方的收集器入口离Q 点的距离为 题中的U 、m 、q 、R 、d 都为已知量求静电分析器中离子运动轨迹处电场强度E 的大小； 求磁分析器中磁场的磁感应强度B 的大小和方向；现将离子换成质量为4m ，电荷量仍为q 的另一种正离子，其它条件不变 磁分析器空间足够大，离子不会从圆弧边界射出，收集器的位置可以沿水平方向左右移动，要使此时射出磁分析器的离子仍能进入收集器，求收集器水平移动的距离．8. 质谱仪是测量带电粒子的质量和分析同位素的重要工具 如图所示为质谱仪的原理示意图 现利用这种质谱议对某电荷进行测量 电荷的带电量为q ，质量为m ，电荷从容器A 下方的小孔S ，无初速度飘入电势差为U 的加速电场 加速后垂直进入磁感强度为B 的匀强磁场中，然后从D 点穿出，从而被接收器接受 问： 电荷的电性；的水平距离为多少．9.质谱仪是一种精密仪器，是测量带电粒子的质量和分析同位素的重要工具图中所示的质谱仪是由加速电场和偏转磁场组成带电粒子从容器A下方的小孔飘入电势差为U的加速电场，其初速度几乎为0，然后经过沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场中，最后打到照相底片D上不计粒子重力．若由容器A进入电场的是质量为m、电荷量为q的粒子，求：粒子进入磁场时的速度大小v；粒子在磁场中运动的轨道半径若由容器A进入电场的是互为同位素的两种原子核、，由底片上获知、在磁场中运动轨迹的直径之比是：求、的质量之比：．10.质谱仪是一种测定带电粒子质量和分析同位素的重要工具，它的构造原理如图所示离子源S产生的各种不同正离子束速度可看作为零，经加速电场加速电场极板间的距离为d、电势差为加速，然后垂直进入磁感应强度为B的有界匀强磁场中做匀速圆周运动，最后到达记录它的照相底片P上设离子在P上的位置与入口处之间的距离为x．求该离子的荷质比；若离子源产生的是带电量为q、质量为和的同位素离子，它们分别到达照相底片上的、位置图中末画出，求、间的距离．人教 高中物理选修3-1：计算题（附答案）5 / 1111. 如图所示，两平行金属导轨所在的平面与水平面夹角 ，导轨的一端接有电动势 、内阻 的直流电源，导轨间的距离 在导轨所在空间内分布着磁感应强度 、方向垂直于导轨所在平面向上的匀强磁场 现把一个质量 的导体棒ab 放在金属导轨上，导体棒与金属导轨垂直、且接触良好，导体棒的电阻 ，导体棒恰好能静止 金属导轨电阻不计 取 ， ， 求：受到的安培力大小； 受到的摩擦力大小．12. 如图所示，PQ 和MN 为水平平行放置的金属导轨，相距1m ，导体棒ab 跨放在导轨上，棒的质量为 ，棒的中点用细绳经滑轮与物体相连，物体的质量 ，棒与导轨的动摩擦因数为 ，匀强磁场的磁感应强度 ，方向竖直向下，为了使物体以加速度 加速上升，应在棒中通入多大的电流？方向如何？13. 如图回旋加速器D 形盒的半径为r ，匀强磁场的磁感应强度为 一个质量了m 、电荷量为q 的粒子在加速器的中央从速度为零开始加速．求该回旋加速器所加交变电场的频率； 求粒子离开回旋加速器时获得的动能；设两D 形盒间的加速电压为U ，质子每次经电场加速后能量增加，加速到上述能量所需时间 不计在电场中的加速时间 ．答案和解析【答案】1. 解：受力如图，滑块在某点受重力、支持力、电场力平衡，有：，由牛顿第三定律得：小滑块从C到B的过程中，设滑块通过B点时的速度为，由动能定理得：代入数据解得：，通过B前，滑块还是做圆周运动，由牛顿第二定律得：支由牛顿第三定律得：压支代入数据解得：压令A、B之间的距离为，小滑块从C经B到A的过程中，由动能定理得：解得：答：滑块通过B点时的速度大小为；滑块通过B点前瞬间对轨道的压力；水平轨道上A、B两点之间的距离．2. 解：之间沿电场方向的距离为L，则两点之间的电势差：电场力做功：电场力做正功，小球的电势能减小，减小为答：、B两位置的电势差是10000 v电场力对小球做功；小球的电势能减小．3. 设电子经电压加速后的速度为，由动能定理有：解得：．电子以速度进入偏转电场后，垂直于电场方向做匀速直线运动，沿电场方向做初速度为零的匀加速直线运动设偏转电场的电场强度为E，电子在偏转电场中运动的时间为t，加速度为a，电子离开偏转电场时的侧移量为由牛顿第二定律和运动学公式有：，，人教 高中物理选修3-1：计算题（附答案）7 / 11解得：．由知，增大偏转电压 可增大y 值，从而使电子打到屏上的位置在P 点上方．答： 电子穿过A 板时速度的大小为．电子从偏转电场射出时的侧移量为．要使电子打在荧光屏上P 点的上方，应使M 、N 两板间的电压 增大．4. 解： 粒子在D 形盒内做圆周运动，轨道半径达到最大时被引出，具有最大动能 设此时的速度为v ，有可得粒子的最大动能粒子被加速一次所获得的能量为 ， 粒子被第n 次和 次加速后的动能分别为可得设 粒子被电场加速的总次数为a ，则可得粒子在加速器中运动的时间是 粒子在D 形盒中旋转a 个半圆周的总时间t ．解得加速器加速带电粒子的能量为，由 粒子换成氘核，有，则 ，即磁感应强度需增大为原来的 倍；高频交流电源的周期，由 粒子换为氘核时，交流电源的周期应为原来的倍5. 解： 设离子进入静电分析器时的速度为v ，离子在加速电场中加速的过程中，由动能定理得：离子在静电分析器中做匀速圆周运动，由静电力提供向心力，根据牛顿第二定律有：联立两式，解得：离子在磁分析器中做匀速圆周运动，由牛顿第二定律有：由题意可知，圆周运动的轨道半径为：故解得：，由左手定则判断得知磁场方向垂直纸面向外．设质量为4m的正离子经电场加速后的速度为．由动能定理有，离子在静电分析器中做匀速圆周运动，由静电力提供向心力，根据牛顿第二定律有：得：质量为4m的正离子在磁分析器中做匀速圆周运动，由牛顿第二定律有：可得磁场中运动的半径：由几何关系可知，收集器水平向右移动的距离为：答：静电分析器中离子运动轨迹处电场强度E的大小为；磁分析器中磁感应强度B的大小为；收集器水平移动的距离为．6. 解：由题意知，粒子进入磁场时洛伦兹力方向水平向左，根据左手定则知，电荷带正电．根据动能定理得，解得粒子进入磁场的速度．根据得，．则SD的水平距离．答：粒子带正电．的水平距离为．7. 解：、在加速电场中，由动能定理得：，解得：；b、碘粒子在磁场中做匀速圆运动，洛伦兹力提供向心力，由牛顿第二定律得：，解得：；人教 高中物理选修3-1：计算题（附答案）9 / 11两种原子核 、 互为同位素，所以电荷量相等，由b 的结论可知：、 在磁场中运动轨迹的直径之比是 ：1所以有：答： 粒子进入磁场时的速度大小是； 粒子在磁场中运动的轨道半径R 是；若由容器A 进入电场的是互为同位素的两种原子核 、 ，由底片上获知 、 在磁场中运动轨迹的直径之比是 ： 、 的质量之比是2：1．8. 解： 离子在电场中加速，由动能定理得：；离子在磁场中做匀速圆周运动，由牛顿第二定律得：由 式可得：由 式可得粒子 在磁场中的运动半径是 ，则：对离子 ，同理得：照相底片上 、 间的距离：；答： 求该离子的荷质比； 、 间的距离．9. 解： 导体棒、金属导轨和直流电源构成闭合电路，根据闭合电路欧姆定律有：导体棒受到的安培力：安导体棒所受重力沿斜面向下的分力：由于 小于安培力，故导体棒沿斜面向下的摩擦力f ，根据共点力平衡条件得： 安 解得：安答： 导体棒受到的安培力大小是 ； 导体棒受到的摩擦力大小是 ．10. 解：导体棒的最大静摩擦力大小为 ， 的重力为 ，则 ，要保持导体棒匀速上升，则安培力方向必须水平向左，则根据左手定则判断得知棒中电流的方向为由a 到b ． 根据受力分析，由牛顿第二定律，则有 安 安 ，联立得：答：应在棒中通入的电流，方向．11. 解：由回旋加速器的工作原理知，交变电场的频率与粒子在磁场运动的频率相等，由粒子得：；电粒子由洛伦兹力提供向心力得：所以：联立解得：加速次数：粒子每转动一圈加速两次，故转动的圈数为：粒子运动的时间为：联立解得：答：该回旋加速器所加交变电场的频率为；粒子离开回旋加速器时获得的动能为；设两D形盒间的加速电压为U，质子每次经电场加速后能量增加，加速到上述能量所需时间为．【解析】1. 滑块在某点受重力、支持力、电场力三个力处于平衡，根据共点力平衡求出支持力的大小小滑块从C到B的过程中，只有重力和电场力对它做功，根据动能定理求解．根据圆周运动向心力公式即可求解，由动能定理即可求出AB的长．本题考查分析和处理物体在复合场运动的能力对于电场力做功，为两点沿电场线方向的距离．2. 根据：即可计算出电势差；根据恒力做功的公式求电场力做的功；根据电场力做功情况判断电势能如何变化；电场力做正功，小球的电势能减小与之相等．解决本题的关键知道电场力做功与电势能的关系，知道电场力做正功，电势能减小，电场力做负功，电势能增加．3. 根据动能定理求出电子穿过A板时的速度大小电子在偏转电场中，在垂直电场方向上做匀速直线运动，在沿电场方向上做匀加速直线运动，根据牛顿第二定律，结合运动学公式求出电子从偏转电场射出时的侧移量解决本题的关键掌握处理类平抛运动的方法，结合牛顿第二定律和运动学公式综合求解，难度中等．4. 根据知，当R最大时，速度最大，求出最大速度，根据求出粒子的最大动能．粒子被加速一次所获得的能量为qU，求出第n次和次加速后的动能，，从而求出回旋半径之比．求出粒子被加速的次数，在一个周期内加速两次，求出周期，从而求出粒子在回旋加速器中运动的时间．回旋加速器加速粒子时，粒子在磁场中运动的周期和交流电变化的周期相同已知氘核与粒子的质量比和电荷比，人教高中物理选修3-1：计算题（附答案）根据最大动能相等，得出磁感应强度的关系，以及根据周期公式，得出交流电的周期变化．解决本题的关键知道回旋加速器利用磁场偏转和电场加速实现加速粒子，粒子在磁场中运动的周期和交流电的周期相等．5. 运用动能定理研究加速电场，求出进入静电分析器的速度为v，离子在电场力作用下做匀速圆周运动，由牛顿第二定律列出等式求解电场强度E的大小．离子在洛伦兹力作用下做匀速圆周运动，由牛顿第二定律列出等式再结合几何关系求出已知长度与半径的关系，从而算出磁感应强度大小并确定方向．根据动能定理可知，当粒子电量不变，质量变为4m时的速度，从而求个粒子磁场中运动的半径，故可求得收集器水平移动的距离．明确研究对象的运动过程是解决问题的前提，根据题目已知条件和求解的物理量选择物理规律解决问题对于圆周运动，关键找出圆周运动所需的向心力，列出等式解决问题．6. 根据左手定则，结合洛伦兹力的方向判断出电荷的电性；根据洛伦兹力提供向心力得出粒子的偏转半径，从而得出SD的水平距离．解决本题的关键掌握洛伦兹力判断磁场方向、粒子运动方向、洛伦兹力方向的关系，以及掌握粒子在磁场中运动的半径公式，并能灵活运用．7. 带电粒子在电场中被加速，应用动能定理可以求出粒子的速度粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，由牛顿第二定律可以求出粒子的轨道半径．、互为同位素，所以电荷量相等，由b的结论得出半径与质量之间的关系，然后由题目的条件即可求出．本题考查了粒子在电场与磁场中的运动，分析清楚粒子运动过程是正确解题的关键，应用动能定理与牛顿第二定律可以解题．8. 根据粒子在磁场中的运动半径，通过半径公式求出粒子的速度，再根据动能定理得出粒子的比荷．根据动能定理、半径公式求出粒子打到照相机底片上位置与入口处的距离，从而求出、间的距离．本题考查了带电粒子在电场中的加速和在磁场中的偏转，结合牛顿第二定律和运动学公式综合求解．9. 先根据闭合电路欧姆定律求出电路中的电流由公式安求解安培力大小；导体棒处于静止状态，合力为零，根据平衡条件列式求解摩擦力的大小．本题是通电导体在磁场中平衡问题，关键是安培力的分析和计算，运用平衡条件研究．10. 若要保持物体匀速上升，受力必须平衡由于M所受的最大静摩擦力为，而M的重力为，要保持导体以加速度加速上升，则安培力方向必须水平向左，则根据左手定则判断电流的方向根据牛顿第二定律和安培力公式求出导体棒中电流的大小．此题是通电导体在磁场中加速问题，要抓住静摩擦力会外力的变化而变化，根据牛顿第二定律进行求解．11. 回旋加速器运用电场加速磁场偏转来加速粒子，根据洛伦兹力提供向心力可以求出粒子的最大速度，从而求出最大动能在加速粒子的过程中，电场的变化周期与粒子在磁场中运动的周期相等，故频率也相等；考虑在磁场中运动的时间即可．解决本题的关键知道回旋加速器电场和磁场的作用，知道最大动能与什么因素有关，以及知道粒子在磁场中运动的周期与电场的变化的周期相等，会求解加速时间．11 / 11。

新教材适用·人教版物理电场同步测试（1—3节）一、选择题：1．关于物体的带电荷量，以下说法中正确的是（）A ．物体所带的电荷量可以为任意实数B ．物体所带的电荷量只能是某些特定值C ．物体带电＋1.60×10-9C ，这是因为该物体失去了1.0×1010个电子D ．物体带电荷量的最小值为 1.6×10-19C2．如图所示，将带电棒移近两个不带电的导体球，两个导体球开始时互相接触且对地绝缘，下述几种方法中能使两球都带电的是 ( ) A ．先把两球分开，再移走棒B ．先移走棒，再把两球分开C ．先将棒接触一下其中的一个球，再把两球分开D ．棒的带电荷量不变，两导体球不能带电3．用丝绸摩擦过的玻璃棒和用毛皮摩擦过的硬橡胶棒，都能吸引轻小物体,正确的是：（）A.被摩擦过的玻璃棒和硬橡胶棒一定带上了电荷B.被摩擦过的玻璃棒和硬橡胶棒一定带有同种电荷C.被吸引的轻小物体一定是带电体D.被吸引的轻小物体可能不是带电体4．一个带正电的验电器如图所示，当一个金属球A 靠近验电器上的金属球B 时，验电器中金属箔片的张角减小，则（）A ．金属球A 可能不带电B ．金属球A 一定带正电C ．金属球A 可能带负电D ．金属球A 一定带负电5．用毛皮摩擦过的橡胶棒靠近已带电的验电器时，发现它的金属箔片的张角减小，由此可判断（）A ．验电器所带电荷量部分被中和B ．验电器所带电荷量部分跑掉了C ．验电器一定带正电D ．验电器一定带负电6．以下关于摩擦起电和感应起电的说法中正确的是（）A.摩擦起电是因为电荷的转移，感应起电是因为产生电荷B.摩擦起电是因为产生电荷，感应起电是因为电荷的转移C.摩擦起电的两摩擦物体必定是绝缘体，而感应起电的物体必定是导体D.不论是摩擦起电还是感应起电，都是电荷的转移7．带电微粒所带的电荷量不可能是下列值中的（）A. 2.4×10-19CB.-6.4×10-19CC.-1.6×10-18CD.4.0×10-17C- - - - - - 甲乙 AB + +8．库仑定律的适用范围是（）A．真空中两个带电球体间的相互作用B．真空中任意带电体间的相互作用C．真空中两个点电荷间的相互作用D．真空中两个带电体的大小远小于它们之间的距离，则可应用库仑定律9．两个相同的金属小球，带电量之比为1∶7，相距为r,两者相互接触后在放回原来的位置上，则它们间的库仑力可能为原来的（）A．4/7 B. 3/7C. 9/7D. 16/710．A、B两个点电荷间距离恒定，当其它电荷移到A、B附近时，A、B之间的库仑力将 [ ]A．可能变大 B．可能变小C．一定不变 D．不能确定11．两个半径均为1cm的导体球，分别带上＋Q和－3Q的电量，两球心相距90cm，相互作用力大小为F，现将它们碰一下后，放在两球心间相距3cm处，则它们的相互作用力大小变为（）A．3000F B．1200FC．900F D．无法确定12．真空中有两个固定的带正电的点电荷，其电量Q1＞Q2，点电荷q置于Q1、Q2连线上某点时，正好处于平衡，则（）A．q一定是正电荷B．q一定是负电荷C．q离Q2比离Q1远D．q离Q2比离Q1近13．如图1所示，用两根绝缘丝线挂着两个质量相同不带电的小球A和B，此时，上、下丝线受的力分别为T A、T B；如果使A带正电，14. 关于电场线的说法，正确的是（）A. 沿着电场线的方向电场强度越来越小B. 在没有电荷的地方，任何两条电场线都不会相交C. 电场线是人们假设的，用以形象表示电场的强弱和方向，客观上并不存在D. 电场线是始于正电荷或无穷远，止于负电荷或无穷远15．在真空中一匀强电场，电场中有一质量的0.01g，带电荷量为-1×10-8C的尘埃沿水平方向向右做匀速直线运运，取g=10m/s2，则（）A. 场强方向水平向左B. 场强的方向竖直向下C. 场强的大小是5×106N/CD. 场强的大小是5×103N/C16．如图1-2-3所示，M、N是某个点电荷电场中的一条电场线上的两点，在线上O点由静止释放一个自由的负电荷，它将沿电场线向N点运动，下列判断正确的是（）M o N图1-2-3A. 电场线由N指向M，该电荷加速运动，加速度越来越小B. 电场线由N指向M，该电荷加速运动，其加速度大小的变化不能确定C. 电场线由M指向N，该电荷做加速运动，加速度越来越大D. 电场线由N指向M，该电荷做加速运动，加速度越来越大17．电场强度的定义式为E＝F／q （）A．该定义式只适用于点电荷产生的电场B．F是检验电荷所受到的力，q是产生电场的电荷电量C．场强的方向与F的方向相同D．由该定义式可知，场中某点电荷所受的电场力大小与该点场强的大小成正比18．A为已知电场中的一固定点，在A点放一电量为q的电荷，所受电场力为F，A点的场强为E，则（）A．若在A点换上－q，A点场强方向发生变化B．若在A点换上电量为2q的电荷，A点的场强将变为2EC．若在A点移去电荷q，A点的场强变为零D．A点场强的大小、方向与q的大小、正负、有无均无关高一班姓名：座号：电场同步测试1一、选择题：（每小题4分，共72分）1 2 3 4 5 6 7 8 910 11 12 13 14 15 16 17 18二、填空题（每空5分，共15分）19．将一定量的电荷Q，分成电量q、q＇的两个点电荷，为使这两个点电荷相距r时，它们之间有最大的相互作用力，则q值应为．20．如图3所示，把质量为0.2克的带电小球A用丝线吊起，若将带电量为4×10-8库的小球B靠近它，当两小球在同一高度相距3cm时，丝线与竖直夹角为45°，此时小球B受到的库仑力F＝，小球A带的电量q A＝．三、计算题（13分）21．如图所示，绝缘细线一端固定于O点，另一端连接一带电荷量为q，质量为m的带正电小球，要使带电小球静止时细线与竖直方向成а角，可在空间加一匀强电场则当所加的匀强电场沿着什么方向时可使场强最小?这时细线中的张力多大?电场强度同步测试1参考答案一、选择题：（不定项，每小题4分，共72分）1 2 3 4 5 6 7 8 9 BCD AC AD AC C D A CD CD10 11 12 13 14 15 16 17 18C D D BC BCD B B B D二、填空题19． Q/220．2×10－3N，－0.5×10－8C三、计算题:21.答案:小球受到重力G、绳的拉力T、电场力F三个力作用，根据平衡条件可知，拉力T与电场力F的合力必与重力G等值反向因为拉力T的方向确定，F与T的合力确定，由矢量图可知，当电场力F垂直悬线时最小,场强也最小.此时绳中张力T=mgcosа。

选修3-1第一章检测卷之迟辟智美创作一、选择题(本题共有10小题，每小题4分，共40分.在每小题给出的4个选项中，至少有一项是正确的.全部选对的给4分，选对但不全的得2分，有选错的或不选的得0分)1.两个用相同资料制成的半径相等的带电金属小球,其中一个球的带电量的绝对值是另一个的5倍,它们间的库仑力年夜小是F ,现将两球接触后再放回原处,它们间库仑力的年夜小可能是（ ）A.5 FFFF /52.点电荷A 和B ，分别带正电和负电，电量分别为4Q 和Q ，在AB 连线上，如图1-69所示，电场强度为零的处所在 ( )A ．A 和B 之间 B ．A 右侧C ．B 左侧D ．A 的右侧及B 的左侧3．如图1-70所示，平行板电容器的两极板A 、B 接于电池两极，一带正电的小球悬挂在电容器内部，闭合S ，电容器充电，这时悬线偏离竖直方向的夹角为θ，则下列说法正确的是（ ）A ．坚持S 闭合，将A 板向B 板靠近，则θ增年夜B ．坚持S 闭合，将A 板向B 板靠近，则θ不变C ．断开S ，将A 板向B 板靠近，则θ增年夜图1-69 B A Q 4Q 图1-70 图1-71D．断开S，将A板向B板靠近，则θ不变4．如图1-71所示，一带电小球用丝线悬挂在水平方向的匀强电场中，当小球静止后把悬线烧断，则小球在电场中将作（）A．自由落体运动B．曲线运动C．沿着悬线的延长线作匀加速运动D．变加速直线运动5.如图是暗示在一个电场中的a、b、c、d四点分别引入检验电荷时，测得的检验电荷的电量跟它所受电场力的函数关系图象，那么下列叙述正确的是（）A．这个电场是匀强电场B．a、b、c、d四点的场强年夜小关系是E d>E a>E b>E c C．a、b、c、d四点的场强年夜小关系是E a>E b>E c>E d D．无法确定这四个点的场强年夜小关系6．以下说法正确的是（）A E与F成正比B q成反比C．由U ab=Ed可知，匀强电场中的任意两点a、b间的距离越年夜，则两点间的电势差也一定越年夜D．公式C=Q/U，电容器的电容年夜小C与电容器两极板间电势差U无关7. A 、B 在两个等量异种点电荷连线的中垂线上,且到连线的距离相等,如图1-73所示,则（ ） A 、B 两点的电势能相等A 点移到B 点,电势能先增年夜后减小A 点移到B 点,电势能先减小后增年夜D. A 、B 两点的连线上任意两点的电势差为零8．一个电子在电场中A 点具有80eV 的电势能，当它由A 运动到B 克服电场力做功30eV ，则（ ）A ．电子在B 点的电势能是50eV B ．电子的电势能增加了30eVC ．B 点的电势为110VD ．B 点的电势为-110V9.如图1-74所示，实线是一个电场中的电场线，虚线是一个负检验电荷在这个电场中的轨迹，若电荷是从a 处运动到b 处，以下判断正确的是（ ）A ．电荷从a 到b 加速度减小B ．b 处电势能年夜C ．b 处电势高D ．电荷在b 处速度小10.如图1-75所示，质量为m ，带电量为q 的粒子，以初速度v 0，从A 点竖直向上射入真空中的沿水平方向的匀强电场中，粒子通过电场中B 点时，速率v B =2v 0，方向与电场的方向一致，则A ，B 两点的电势差为：( )二、填空F q Oabc d 图1-72 图２ 图1-73 图1-74B题（本年夜题共15分，把谜底填在题中的横线上或按题目的要求作答）11．氢原子中电子绕核做匀速圆周运动，当电子运动轨道半径增年夜时,电子的电势能, 电子的动能增, 运动周期.(填增年夜、减小、不变)12．如图1-76所示，两平行金属板间电场是匀强电场，场强年夜小为×104V／m，A、B两板相距1cm，C点与A相距，若B接地，则A、C间电势差U AC＝____,将带电量为－×10-12C的点电荷置于C点，其电势能为____．×10-3C的粒子，不计重力,在电场中先后经过A、B两点，飞经A点时动能为10J，飞经B点时动能为4J，则带电粒子从A点到B点过程中电势能增加了______，AB两点电势差为____．三、计算题(本年夜题共45分, 解承诺写出需要的文字说明、方程式和重要演算步伐.只写出最后谜底的不能得分.有数值计图1-77算的题，谜底中必需明确写出数值和单元)14．如图1-77所示，在匀强电场中的M、N两点距离为 2 cm，两点间的电势差为 5 V,M、N连线与场强方向成60°角，则此电场的电场强度多年夜？15.如图1-78所示，Q A=3×10-8C，Q B=－3×10-8C，A，B两球相距5cm，在水平方向A B图1-78外电场作用下，A ，B 坚持静止，悬线竖直，求A ，B 连线中点场强.（两带电小球可看作质点）16．如图1-79所示，-8千克的带电粒子，以初速Vo=2m/s 的速度从水平放置的平行金属板A 、B 的中央，水平飞入电场，已知金属板长0.1m ，板间距离d ＝2X10-2m ，当U AB =1000V时，带电粒子恰好沿直线穿过电场，若两极板间的电势差可调，要使粒子能从两板间飞出，U AB 的变动范围是几多?(g 取10m ／s 2)17.如图1-80所示,质量为m 、带电量为-q 的小球在光滑导轨上运动，半圆形滑环的半径为R ，小球在A 点时的初速为V 0，方向和斜轨平行.整个装置放在方向竖直向下，强度为E 的匀强电场中，斜轨的高为H ，试问：(1)小球离开A 点后将作怎样的运动? (2)设小球能达到B 点，那么，小球在B 点对圆环的压力为几多? (3)在什么条件下，小球可以以匀速沿半圆环达到最高点，这时小球的速度多年夜?18.如图1-81所示，一个电子以速度v 0=6.0×106m/s 和仰角α=45°从带电平行A B 图1-79板电容器的下板边缘向上板飞行.两板间场强E= 2.0×104V/m，方向自下向上.若板间距离d=2.0×10-2m，板长L=10cm，问此电子能否从下板射至上板？它将击中极板的什么处所？第一章检测谜底：1. BD2. C3. D4. C5. B6.D7. AD8. BD9. BD 10.C 11. 增年夜、减小、增年夜 12.×10-11J 13.×105N/C 方向向左16. 年夜于200V小于1800V 17.当mg=qE时,小球做匀速直线运动; 当mg>qE时, 小球做匀加速直线运动;当mg<qE时, 小球做类似斜抛的曲线运动mg=qE时,小球做匀速圆周运动,速率为V0 18. 电子不能射至上板,最后落在下板上，落点与动身点相距.新课标第一网。

高中物理学习材料（灿若寒星**整理制作）2010年梅川高中高二年级10月份月考物 理 试 题(B)考试时间：10月21日 满分110分 命题：陆恂毅一、选择题（本大题共10小题，每小题5分，共50分。

在每小题给出的四个备选项中，至少有一个选项是正确的，全部选对得5分，对而不全得3分。

）1.有一横截面为S 的铜导线，流经其中的电流为I ，设每单位体积的导线中有n 个自由电子，电子的电量为e ，此时电子定向移动的速率为v ，在Δt 时间内，通过导体横截面的自由电子的数目为（ ）A 、n v sΔtB 、n v ΔtC 、IΔt/eD 、IΔt/es2．如图所示，有一带电粒子贴A 板沿水平方向射入匀强电场，当偏转电压为U1时，带电粒子沿轨迹①从两板正中间飞出；当偏转电压为U2时，带电粒子沿轨迹②落到B 板中间；设两次射入电场的水平速度相同，则电压U1 、U2之比为（ ）A ．1:8B ．1:4C ．1:2D ．1:13.如图所示的实验装置中，极板A 接地，已充电的平行板电容器的极板B 与一个灵敏的静电计相接．将A 极板向左移动，增大电容器两极板间的距离时，电容器所带的电量Q 、电容C 、两极间的电压U ，电容器两极板间的场强E 的变化情况是：( )A ．Q 变小，C 不变，U 不变，E 变小B ．Q 变小，C 变小，U 不变，E 不变C ．Q 不变，C 变小，U 变大，E 不变D ．Q 不变，C 变小，U 变大，E 变小4．如图所示，三条虚线表示某电场的三个等势面，其中φ1=10V ，φ2=20V ，φ3=30V 一个带电粒子只受电场力作用，按图中实线轨迹从A 点运动到B 点，由此可知( )A .粒子带正电B .粒子的速度变大C .粒子的加速度变大D .粒子的电势能变大5．一白炽灯泡的额定功率与额定电压分别为36W 、36V ，若把此灯泡接到输出电压为18 V 的电源两端，则灯泡消耗的电功率 （ ）A ．等于36WB ．小于36W ，大于9 WC ．等于9WD ．小于36W6．如图所示，直线A 为电源的U — I 图线，直线B 为电阻R 的U — I图线，用I /A U /V 01.0 1.1 1.20.2 0.4 0.6 1.31.4 1.5 该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是 （ ）A ．4 W 、8 WB ．2 W 、4 WC ．4 W 、6 WD ．2 W 、3 W7．如图所示电路中，当变阻器R 3的滑动头P 向b 端移动时，下列判断中正确的是 （ ）A ．电压表示数变大，电流表示数变小B ．电压表示数变小，电流表示数变大C ．电压表示数变大，电流表示数变大D ．电压表示数变小，电流表示数变小8. 如图所示的电路，将两个相同的电流表分别改装成A 1（0—3A ）和A 2（0—0.6A ）的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是 （ ）A ．A 1的指针半偏时，A 2的指针还没半偏B ．A 1的指针还没半偏时，A 2的指针已经半偏C ．A 1的读数为1A 时，A 2的读数为0.6AD ．A 1的读数为1A 时，干路的电流I 为1.2A9．关于电势与电势能的下列四种说法中正确的有： ( )A ．在电场中，电势越高的地方，电荷在那一点具有的电势能就越大B ．在电场中某一点，若放入的电荷的电荷量越大，它所具有的电势能越大C ．在正点电荷产生的电场中的任一点，正试探电荷所具有的电势能一定大于负试探电荷所具有的电势能D ．在负点电荷产生的电场中的任一点，正试探电荷所具有的电势能一定小于负试探电荷所具有的电势能10．如右图，一带电液滴在重力场和水平方向匀强电场的作用下，从静止开始由b 沿直线运动到d ，且bd 与竖直方向所夹的锐角为45°，则下列结论正确的是:( )A ．此液滴带负电B ．液滴的加速度等于g 2C ．合外力对液滴做的总功等于零D ．液滴的电势能减少二、实验题：（本大题共2小题，共18分） 11.如图所示，是测量电池的电动势和内阻的实验中得到的图 线，则该电池的电动势 为 ▲ V ，内阻为 ▲ Ω， 电流为0.5A 时外 电 阻 为 ▲ Ω。

电场强度课后作业限时：45分钟总分：100分一、选择题(8×5′，共40分)1．在电场中的某点A放一试探电荷＋q，它所受到的电场力大小为F，方向水平向右，则A点的场强大小E A＝Fq，方向水平向右．下列说法中正确的是( )A．在A点放一个负试探电荷，A点的场强方向变为水平向左B．在A点放一个负试探电荷，它所受的电场力方向水平向左C．在A点放置一个电荷量为2q的试探电荷，则A点的场强变为2E A D．在A点放置一个电荷量为2q的试探电荷，则它所受的电场力变为2F解析：E＝Fq是电场强度的定义式，某点场强大小和方向与场源电荷有关，而与放入的试探电荷没有任何关系，故A、C错，B正确；又A点场强E A一定，放入试探电荷所受电场力大小为F＝qE A，当放入电荷量为2q的试探电荷时，试探电荷所受电场力应为2F，故D正确．答案：BD2．如图7所示的直线CE上，在A点处有一点电荷带有电荷量＋4q，在B 点处有一点电荷带有电荷量－q，则直线CE上电场强度为零的位置是( )图7A ．C 点B ．D 点C ．B 点D ．E 点解析：A 处点电荷形成的场强方向离A 而去，B 处点电荷形成的电场向B 而来，A 、B 两处点电荷的电场只有在A 的左侧和B 的右侧才能方向相反．再根据A 电荷的电荷量大于B 电荷的电荷量，欲使两电荷在线上某点产生的合场强为零，该点须离A 较远而离B 较近，故合场强为零的点，只能在B 的右侧，设该点离B 点距离为x ，则有k ·4q 2r ＋x 2＝kq x 2即(2r ＋x )2＝4x 2，故x ＝2r ，即合场强为零的点是E 点．答案：D3．在正电荷Q 形成的电场中的P 点放一点电荷，其电荷量为＋q ，P 点距Q 点为r ，＋q 受电场力为F ，则P 点的电场强度为( )A.F QB.F qC.kqr 2 D.kQr 2解析：电场强度的定义式E ＝F q中，q 为检验电荷的电荷量，由此可判定B 正确，再将库仑定律F ＝k Qqr 2代入上式或直接应用点电荷的场强公式，即可得知D选项正确．故本题的正确选项为B 、D.答案：BD4．如下图所示，正电荷q 在电场中由P 向Q 做加速运动，而且加速度越来越大，由此可以判定，它所在的电场是图中的( )解析：由P向Q做加速运动，故该正电荷所受电场力应向右；加速度越来越大，说明所受电场力越来越大，即从P向Q电场线应越来越密，综合分析可知电场应是图D所示．答案：D图85．如图8所示，AB是某电场中的一条电场线，在电场线上P处自由释放一个负试探电荷时，它沿直线向B点运动．对此现象下列判断中正确的是(不计电荷重力)( )A．电荷向B做匀加速运动B．电荷向B做加速度越来越小的运动C．电荷向B做加速度越来越大的运动D．电荷向B做加速运动，加速度的变化情况不能确定解析：从静止起运动的负电荷向B运动，说明它受的电场力指向B.负电荷受的电场力方向与电场强度方向相反，可知此电场线的指向应从B→A，这就有三种可能性：一是这一电场是个匀强电场，试探电荷受恒定的电场力，向B做匀加速运动；二是B处有正点电荷场源，则越靠近B处场强越大，负电荷会受到越来越大的电场力，加速度应越来越大；三是A处有负点电荷场源，则越远离A时场强越小，负检验电荷受到的电场力越来越小，加速度越来越小．答案：D6．(2011·全国卷)一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b点电场强度E的方向，下列图示中可能正确的是(虚线是曲线在b点的切线)( )图9解析：物体做曲线运动时，速度方向是曲线上某点的切线方向，而带负电粒子所受电场力的方向与电场强度的方向相反；又由曲线运动时轨迹应该夹在合外力和速度之间并且弯向合外力一侧，而又要求此过程速率逐渐减小，则电场力应该做负功，所以力与速度的夹角应该是钝角，综合可得D正确．答案：D图107．(2010年海南卷)如图10，M、N和P是以MN为直径的半圆弧上的三点，O点为半圆弧的圆心，∠MOP＝60°.电荷量相等、符号相反的两个点电荷分别置于M、N两点，这时O点电场强度的大小为E1；若将N点处的点电荷移至P 点，则O点的场强大小变为E2，E1与E2之比为( )A．1∶2 B．2∶1C．2∶ 3 D．4∶ 3图11解析：设每一个点电荷单独在O点产生的场强为E0；则两点电荷分别在M、N点产生的场强矢量和为2E0；若将N点处的点电荷移至P点，假始N为负电荷，M为正电荷，产生的场强如右图所示，则合场强为E0.本题正确选项B.答案：B8．如下图所示，甲、乙两带电小球的质量均为m，所带电荷量分别为q和－q，两球间用绝缘细线连接，甲球又用绝缘细线悬挂在天花板上，在两球所在空间有水平向左的匀强电场，电场强度为E，平衡时细线都被拉紧，则平衡时的位置可能是( )图12图13解析：先分析乙球受力，如图13(a)所示，乙球受到重力mg、电场力qE、库仑力F及线拉力T2，T2和F方向相同．由于乙球受力平衡，二球连线必须向右方倾斜θ角，且(T2＋F)sinθ＝qE①再分析甲球受力(也可以研究甲、乙系统)：甲受到重力mg、下连线拉力T2、电场力qE、库仑力F及上连线拉力T1，如图13(b)所示，由①式可知，qE、mg、F 和T 2四个力的合力竖直向下，所以T 1一定竖直向上．选A.答案：A二、非选择题(9、10题各10分，11、12题各20分，共60分)图149．如图14所示，质量为m 、电荷量为q 的质点，在静电力作用下以恒定速率v 沿圆弧从A 点运动到B 点，其速度方向改变的角度为θ(弧度)，AB 弧长为s ，则AB 弧中点的场强大小E ＝________.解析：由题意可知带电粒子在做匀速圆周运动，其向心力的来源就是静电力，由题图可知R ＝s θ，F ＝m v 2R ＝mv 2θ/s ，所以E ＝F q ＝mv 2θqs. 答案：mv 2θqs图1510．如图15，带电荷量为＋q 的点电荷与均匀带电薄板相距为2d ，点电荷到带电薄板的垂线通过板的几何中心．若图中a 点处的电场强度为零，根据对称性，带电薄板在图中b 点处产生的电场强度大小为________，方向________．(静电力常量为k )．解析：点电荷＋q 在a 处产生的场强为kqd 2，方向水平向左，故带电薄板在a处的场强为kqd 2，方向水平向右，由对称性知，带电薄板在b 处的场强为kqd 2，方向水平向左．答案：kqd 2 水平向左(或垂直于薄板向左)图1611．一个质量m ＝30 g ，带电荷量为q ＝－1.7×10－8C 的半径极小的小球，用丝线悬挂在某匀强电场中，电场线水平，当小球静止时，测得悬线与竖直方向成30°夹角．如图16所示，求该电场的场强大小，并说明场强方向．图17解析：如图17所示经受力分析可判断出小球所受电场力方向水平向左． 因此场强方向向右，Eq ＝mg tan30°，E ＝1.0×107 N/C.答案：1.0×107 N/C 方向水平向右12．如图18所示，带正电小球质量为m ＝1×10－2kg ，带电荷量为q ＝1×10－6C ，置于光滑绝缘水平面上的A 点．当空间存在着斜向上的匀强电场时，该小球从静止开始始终沿水平面做匀加速直线运动，当运动到B 点时，测得其速度v B ＝1.5 m/s ，此时小球的位移为s ＝0.15 m ．求此匀强电场场强E 的取值范围．(g 取10 m/s 2)．图18某同学求解如下：设电场方向与水平面之间夹角为θ，由动能定理qEs cos θ＝12mv 2B －0得E ＝mv 2B2qs cos θ＝7.5×104cos θV/m ，由题可知θ>0，所以当E >7.5×104 V/m 时，小球始终沿水平面做匀加速直线运动．经检查，计算无误，该同学所得结论是否有不完善之处？若有请予以补充． 解析：该同学所得结论有不完善之处．为使小球始终沿水平面运动，电场力在竖直方向的分力必须小于等于重力qE sin θ≤mg ①所以tan θ≤mgmv 2B 2s ＝2sg v 2B ＝2×0.15×102.25＝43② E ≤mgq sin θ＝1×10－2×101×10－6×45V/m ＝1.25×105 V/m即7.5×104 V/m<E ≤1.25×105 V/m.答案：有不完善之处 E 的取值范围应为7.5×104 V/m<E ≤1.25×105 V/m.。
