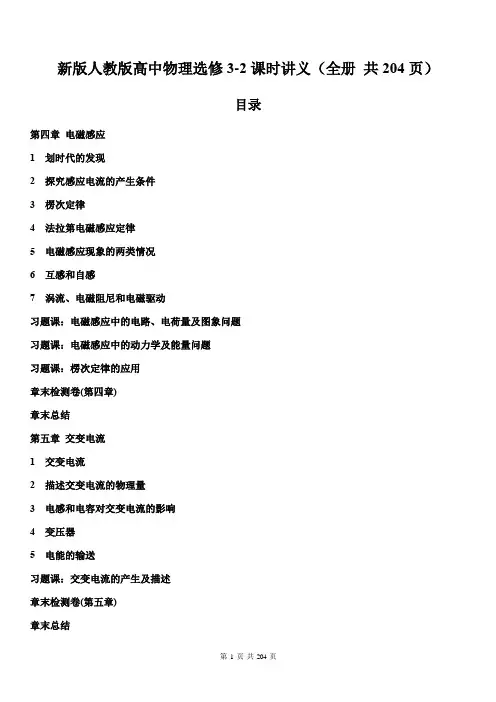

新版人教版高中物理选修3-2课时讲义（全册共204页）目录第四章电磁感应1划时代的发现2探究感应电流的产生条件3楞次定律4法拉第电磁感应定律5电磁感应现象的两类情况6互感和自感7涡流、电磁阻尼和电磁驱动习题课：电磁感应中的电路、电荷量及图象问题习题课：电磁感应中的动力学及能量问题习题课：楞次定律的应用章末检测卷(第四章)章末总结第五章交变电流1交变电流2描述交变电流的物理量3电感和电容对交变电流的影响4变压器5电能的输送习题课：交变电流的产生及描述章末检测卷(第五章)章末总结1划时代的发现2探究感应电流的产生条件[学习目标] 1.理解什么是电磁感应现象及产生感应电流的条件.2.会使用线圈以及常见磁铁完成简单的实验.3.了解磁通量的定义及变化．一、电磁感应的发现[导学探究](1)在一次讲演中，奥斯特在南北方向的导线下面放置了一枚小磁针，当接通电源时小磁针为什么转动？(2)法拉第把两个线圈绕在同一个铁环上，一个线圈接到电源上，另一个线圈接入“电流表”，在给一个线圈通电或断电的瞬间，观察电流表，会看到什么现象？说明了什么？答案(1)电流的周围产生磁场，小磁针受到磁场力的作用而转动．(2)电流表的指针发生摆动，说明另一个线圈中产生了电流．[知识梳理]电流的磁效应及电磁感应现象的发现：(1)丹麦物理学家奥斯特发现载流导体能使小磁针转动，这种作用称为电流的磁效应，揭示了电现象与磁现象之间存在密切联系．(2)英国物理学家法拉第发现了电磁感应现象，即“磁生电”现象，他把这种现象命名为电磁感应．产生的电流叫做感应电流．[即学即用]判断下列说法的正误．(1)若把导线东西放置，当接通电源时，导线下面的小磁针一定会发生转动．()(2)奥斯特发现了电流的磁效应；法拉第发现了电磁感应现象．()(3)小磁针在通电导线附近发生偏转的现象是电磁感应现象．()(4)通电线圈在磁场中转动的现象是电流的磁效应．()答案(1)×(2)√(3)×(4)×二、磁通量及其变化[导学探究] 如图1所示，闭合导线框架的面积为S ，匀强磁场的磁感应强度为B .图1(1)分别求出B ⊥S (图示位置)和B ∥S (线框绕OO ′转90°)时，穿过闭合导线框架平面的磁通量． (2)由图示位置绕OO ′转过60°时，穿过框架平面的磁通量为多少？这个过程中磁通量变化了多少？ 答案 (1)BS 0 (2)12BS 减少了12BS[知识梳理] 磁通量的定义及公式：(1)定义：闭合回路的面积与垂直穿过它的磁感应强度的乘积叫做磁通量．(2)公式：Φ＝BS ，其中的S 应为平面在垂直于磁场方向上的投影面积．大小与线圈的匝数无关(填“有”或“无”)．ΔΦ＝Φ2－Φ1.[即学即用] 判断下列说法的正误．(1)磁感应强度越大，线圈面积越大，则磁通量越大．( ) (2)穿过线圈的磁通量为零，但磁感应强度不一定为零．( ) (3)磁通量发生变化，一定是磁场发生变化引起的．( ) (4)利用公式Φ＝BS ，可计算任何磁场中某个面的磁通量．( ) 答案 (1)× (2)√ (3)× (4)× 三、感应电流产生的条件[导学探究] 如图2所示，导体AB 做切割磁感线运动时，线路中有电流产生，而导体AB 顺着磁感线运动时，线路中无电流产生．(填“有”或“无”)图2如图3所示，当条形磁铁插入或拔出线圈时，线圈中有电流产生，但条形磁铁在线圈中静止不动时，线圈中无电流产生．(填“有”或“无”)图3如图4所示，将小螺线管A插入大螺线管B中不动，当开关S闭合或断开时，电流表中有电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中有电流通过；而开关一直闭合，滑动变阻器的滑动触头不动时，电流表中无电流通过．(填“有”或“无”)图4[知识梳理]产生感应电流的条件是：只要穿过闭合导体回路的磁通量发生变化，闭合导体回路中就会产生感应电流．[即学即用]判断下列说法的正误．(1)只要闭合电路内有磁通量，闭合电路中就有感应电流产生．()(2)穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生．()(3)穿过闭合线圈的磁通量变化时，线圈中有感应电流．()(4)闭合正方形线框在匀强磁场中垂直磁感线运动，必然产生感应电流．()答案(1)×(2)×(3)√(4)×一、磁通量Φ的理解与计算1．匀强磁场中磁通量的计算(1)B与S垂直时，Φ＝BS.(2)B与S不垂直时，Φ＝B⊥S，B⊥为B垂直于线圈平面的分量．如图5甲所示，Φ＝B⊥S＝(B sin θ)·S.也可以Φ＝BS⊥，S⊥为线圈在垂直磁场方向上的投影面积，如图乙所示，Φ＝BS⊥＝BS cos θ.图52．磁通量的变化大致可分为以下几种情况：(1)磁感应强度B不变，有效面积S发生变化．如图6(a)所示．(2)有效面积S不变，磁感应强度B发生变化．如图(b)所示．(3)磁感应强度B和有效面积S都不变，它们之间的夹角发生变化．如图(c)所示．图6例1如图7所示，有一垂直纸面向里的匀强磁场，B＝0.8 T，磁场有明显的圆形边界，圆心为O，半径为1 cm.现于纸面内先后放上圆线圈A、B、C，圆心均处于O处，线圈A的半径为1 cm，10匝；线圈B的半径为2 cm,1匝；线圈C的半径为0.5 cm,1匝．问：图7(1)在B减为0.4 T的过程中，线圈A和线圈B中的磁通量变化了多少？(2)在磁场转过90°角的过程中，线圈C中的磁通量变化了多少？转过180°角呢？答案(1)A、B线圈的磁通量均减少了1.256×10－4 Wb(2)减少了6.28×10－5 Wb减少了1.256×10－4 Wb解析(1)A、B线圈中的磁通量始终一样，故它们的变化量也一样．ΔΦ＝(B2－B)·πr2＝－1.256×10－4 Wb即A、B线圈中的磁通量都减少1.256×10－4 Wb(2)对线圈C，Φ1＝Bπr′2＝6.28×10－5 Wb当转过90°时，Φ2＝0，故ΔΦ1＝Φ2－Φ1＝0－6.28×10－5 Wb＝－6.28×10－5 Wb当转过180°时，磁感线从另一侧穿过线圈，若取Φ1为正，则Φ3为负，有Φ3＝－Bπr′2，故ΔΦ2＝Φ3－Φ1＝－2Bπr′2＝－1.256×10－4 Wb.1．磁通量与线圈匝数无关．2．磁通量是标量，但有正、负，其正、负分别表示与规定的穿入方向相同、相反．针对训练1磁通量是研究电磁感应现象的重要物理量，如图8所示，通有恒定电流的导线MN与闭合线框共面，第一次将线框由位置1平移到位置2，第二次将线框绕cd边翻转到位置2，设先后两次通过线框的磁通量变化分别为ΔΦ1和ΔΦ2，则()图8A．ΔΦ1>ΔΦ2B．ΔΦ1＝ΔΦ2C．ΔΦ1<ΔΦ2D．无法确定答案C二、感应电流产生条件的理解及应用1．感应电流产生条件的理解不论什么情况，只要满足电路闭合和磁通量发生变化这两个条件，就必然产生感应电流；反之，只要产生了感应电流，那么电路一定是闭合的，穿过该电路的磁通量也一定发生了变化．2．注意区别ΔΦ与Φ：感应电流的产生与Φ无关，只取决于Φ的变化，即与ΔΦ有关．ΔΦ与Φ的大小没有必然的联系．例2如图所示，用导线做成圆形或正方形回路，这些回路与一直导线构成几种位置组合(彼此绝缘)，下列组合中，切断直导线中的电流时，闭合回路中会有感应电流产生的是()答案C解析利用安培定则判断直线电流产生的磁场，其磁感线是一些以直导线为轴的无数组同心圆，即磁感线所在平面均垂直于导线，且直线电流产生的磁场分布情况是靠近直导线处磁场强，远离直导线处磁场弱．所以，A中穿过圆形线圈的磁场如图甲所示，其有效磁通量为ΦA＝Φ出－Φ进＝0，且始终为0，即使切断导线中的电流，ΦA也始终为0，A中不可能产生感应电流．B中线圈平面与导线的磁场平行，穿过B中线圈的磁通量也始终为0，B中也不能产生感应电流．C中穿过线圈的磁通量如图乙所示，Φ进>Φ出，即ΦC≠0，当切断导线中电流后，经过一定时间，穿过线圈的磁通量减小为0，所以C中有感应电流产生．D中线圈的磁通量如图丙所示，其有效磁通量为ΦD＝Φ出－Φ进＝0，且始终为0，即使切断导线中的电流，ΦD也始终为0，D中不可能产生感应电流．针对训练2(多选) 如图9所示装置，在下列各种情况中，能使悬挂在螺线管附近的铜质闭合线圈A中产生感应电流的是()图9A．开关S闭合的瞬间B．开关S闭合后，电路中电流稳定时C．开关S闭合后，滑动变阻器触头滑动的瞬间D．开关S断开的瞬间答案ACD例3金属矩形线圈abcd在匀强磁场中做如图所示的运动，线圈中有感应电流的是()答案A解析在选项B、C中，线圈中的磁通量始终为零，不产生感应电流；选项D中磁通量始终最大，保持不变，也没有感应电流；选项A中，在线圈转动过程中，磁通量做周期性变化，产生感应电流，故A正确．判断部分导体做切割磁感线运动产生感应电流时应注意：(1)导体是否将磁感线“割断”，如果没有“割断”就不能说切割．如例3中，A图是真“切割”，B、C图中没有切断，是假“切割”．(2)是否仅是闭合电路的一部分导体在磁场内做切割磁感线运动，如例3 D图中ad、bc边都切割磁感线，由切割不容易判断，则要回归到磁通量是否变化上去．1．在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是()A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C．将一房间内的线圈两端与相邻房间的电流表连接．往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化答案D解析电路闭合和穿过电路的磁通量发生变化，同时满足这两个条件，电路中才会产生感应电流，本题中的A、B 选项都不会使得电路中的磁通量发生变化，并不满足产生感应电流的条件，故都不正确．C选项中磁铁插入线圈时，虽有短暂电流产生，但未能及时观察，C项错误．在给线圈通电、断电瞬间，会引起闭合电路磁通量发生变化，产生感应电流，因此D项正确．2. 如图10所示，a、b是两个同平面、同心放置的金属圆环，条形磁铁穿过圆环且与两环平面垂直，则穿过两圆环的磁通量Φa、Φb的大小关系为()图10A．Φa>ΦbB．Φa<ΦbC．Φa＝ΦbD．不能比较答案A解析条形磁铁磁场的磁感线的分布特点是：①磁铁内外磁感线的条数相同；②磁铁内外磁感线的方向相反；③磁铁外部磁感线的分布是两端密、中间疏．两个同心放置的同平面的金属圆环与磁铁垂直且磁铁在中央时，通过其中一个圆环的磁感线的俯视图如图所示，穿过该圆环的磁通量Φ＝Φ进－Φ出，由于两圆环面积S a＜S b，两圆环的Φ进相同，而Φ出a＜Φ出b，所以穿过两圆环的有效磁通量Φa＞Φb，故A正确．3．(多选)下图中能产生感应电流的是()答案BD解析根据产生感应电流的条件：A选项中，电路没有闭合，无感应电流；B选项中，面积增大，闭合电路的磁通量增大，有感应电流；C选项中，穿过线圈的磁感线相互抵消，Φ恒为零，无感应电流；D选项中，磁通量发生变化，有感应电流．4．(多选)如图11所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中可行的是()图11A．将线框向左拉出磁场B．以ab边为轴转动C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)答案ABC解析将线框向左拉出磁场的过程中，线框的bc部分切割磁感线，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框内会产生感应电流．如果转过的角度超过60°(60°～300°)，bc边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．一、选择题(1～6题为单选题，7～10题为多选题)1．许多科学家在物理学发展中做出了重要贡献，下列表述中正确的是()A．牛顿测出引力常数B．法拉第发现电磁感应现象C．安培提出了磁场对运动电荷的作用力公式D．奥斯特总结并确认了真空中两个静止点电荷之间的相互作用规律答案B2．如图所示实验装置中用于研究电磁感应现象的是()答案B解析选项A是用来探究影响安培力大小因素的实验装置．选项B是研究电磁感应现象的实验装置，观察闭合线框在磁场中做切割磁感线运动时电流表是否会产生感应电流．选项C是用来探究安培力的方向与哪些因素有关的实验装置．选项D是奥斯特实验装置，证明通电导线周围存在磁场．3. 如图1所示，大圆导线环A中通有电流，方向如图中箭头所示，另在导线环所在平面画一个圆B，它的一部分面积在A环内，另一部分面积在A环外，则穿过圆B的磁通量()图1A．为0B．垂直纸面向里C．垂直纸面向外D．条件不足，无法判断答案B解析因为通电导线环的磁场中心密集，外部稀疏，所以，穿过圆B的净磁感线为垂直纸面向里．4. 如图2所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r(r＜R)的范围内有匀强磁场，磁场方向垂直线圈平面，若磁感应强度为B，则穿过线圈的磁通量为()图2A．πBR2B．πBr2C．nπBR2D．nπBr2答案B解析由磁通量的定义式知Φ＝BS＝πBr2，故B正确．5. 如图3所示，一矩形线框从abcd位置移到a′b′c′d′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动) ()图3A．一直增加B．一直减少C．先增加后减少D．先增加，再减少到零，然后再增加，然后再减少答案D解析离导线越近，磁场越强，当线框从左向右靠近导线的过程中，穿过线框的磁通量增大，当线框跨在导线上向右运动时，磁通量减小，当导线在线框正中央时，磁通量为零，从该位置向右，磁通量又增大，当线框离开导线向右运动的过程中，磁通量又减小；故A、B、C错误，D正确，故选D.6. 如图4所示，闭合圆形导线圈平行地放置在匀强磁场中，其中ac、bd分别是平行、垂直于磁场方向的两直径．试分析线圈做以下哪种运动时能产生感应电流()图4A．使线圈在其平面内平动或转动B．使线圈平面沿垂直纸面方向向纸外平动C．使线圈以ac为轴转动D．使线圈以bd为轴稍做转动答案D解析线圈在匀强磁场中运动，磁感应强度B为定值，由ΔΦ＝B·ΔS知：只要回路中相对磁场的正对面积改变量ΔS≠0，则磁通量一定改变，回路中一定有感应电流产生．当线圈在其平面内平动或转动时，线圈相对磁场的正对面积始终为零，即ΔS＝0，因而无感应电流产生，A错；当线圈平面沿垂直纸面方向向纸外平动时，同样ΔS＝0，因而无感应电流产生，B错；当线圈以ac为轴转动时，线圈相对磁场的正对面积改变量ΔS仍为零，回路中仍无感应电流产生，C错；当线圈以bd为轴稍做转动时，线圈相对磁场的正对面积发生了改变，因此在回路中产生了感应电流．故选D.7．如图5所示，电流表与螺线管组成闭合电路，以下能使电流表指针偏转的是()图5A．将磁铁插入螺线管的过程中B．磁铁放在螺线管中不动时C．将磁铁从螺线管中向上拉出的过程中D．磁铁静止而将螺线管向上移动答案ACD解析只要是螺线管中的磁通量发生变化，回路中有感应电流，指针便会偏转；只要是螺线管中的磁通量不发生变化，回路中无感应电流，指针便不会偏转．在磁铁插入、拉出过程中螺线管中的磁通量均发生变化，能产生感应电流，电流表指针偏转．故A、C正确；磁铁放在螺线管中不动时，螺线管中的磁通量不发生变化，无感应电流产生，故B错误；由于磁铁静止而螺线管向上移动，螺线管中的磁通量发生变化，有感应电流产生，电流表指针偏转，故D正确．8．闭合线圈按如图所示的方式在磁场中运动，则穿过闭合线圈的磁通量发生变化的是()答案AB解析A图中，图示状态Φ＝0，转至90°过程中Φ增大，因此磁通量发生变化；B图中离直导线越远磁场越弱，磁感线越稀，所以当线圈远离导线时，线圈中磁通量不断变小；C图中一定要把条形磁铁周围的磁感线空间分布图弄清楚，在图示位置，线圈中的磁通量为零，在向下移动过程中，线圈的磁通量一直为零，磁通量不变；D图中，随着线圈的转动，B与S都不变，B又垂直于S，所以Φ＝BS始终不变，故正确答案为A、B.9．如图6所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直．导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好．这两条金属棒ab、cd的运动速度分别是v1、v2，若井字形回路中有感应电流通过，则可能()图6A．v1>v2B．v1<v2C．v1＝v2D．无法确定答案AB10. 如图7所示，导线ab和cd互相平行，则下列四种情况中，导线cd中有电流的是()图7A．开关S闭合或断开的瞬间B．开关S是闭合的，滑动触头向左滑C．开关S是闭合的，滑动触头向右滑D．开关S始终闭合，滑动触头不动答案ABC解析开关S闭合或断开的瞬间；开关S闭合，滑动触头向左滑的过程；开关S闭合，滑动触头向右滑的过程都会使通过导线ab段的电流发生变化，使穿过cd回路的磁通量发生变化，从而在cd导线中产生感应电流．正确选项为A、B、C.二、非选择题11．在研究电磁感应现象的实验中，所用器材如图8所示．它们是①电流表；②直流电源；③带铁芯的线圈A；④线圈B；⑤开关；⑥滑动变阻器(用来控制电流以改变磁场强弱)．试按实验的要求在实物图上连线(图中已连好一根导线)．图8答案连接电路如图所示12．如图9所示，线圈Ⅰ与电源、开关、滑动变阻器相连，线圈Ⅱ与电流计相连，线圈Ⅰ与线圈Ⅱ绕在同一个铁芯上，在下列情况下，电流计中是否有示数？图9(1)开关闭合瞬间；(2)开关闭合稳定后；(3)开关闭合稳定后，来回移动滑动变阻器的滑片；(4)开关断开瞬间．答案(1)有(2)无(3)有(4)有解析(1)开关闭合时线圈Ⅰ中电流从无到有，电流的磁场也从无到有，穿过线圈Ⅱ的磁通量也从无到有，线圈Ⅱ中产生感应电流，电流计有示数．(2)开关闭合稳定后，线圈Ⅰ中电流稳定不变，电流的磁场不变，此时线圈Ⅱ中虽有磁通量但磁通量稳定不变，线圈Ⅱ中无感应电流产生，电流计无示数．(3)开关闭合稳定后，来回移动滑动变阻器的滑片，电阻变化，线圈Ⅰ中的电流变化，电流形成的磁场也发生变化，穿过线圈Ⅱ的磁通量也发生变化，线圈Ⅱ中有感应电流产生，电流计有示数．(4)开关断开瞬间，线圈Ⅰ中电流从有到无，电流的磁场也从有到无，穿过线圈Ⅱ的磁通量也从有到无，线圈Ⅱ中有感应电流产生，电流计有示数．3楞次定律[学习目标] 1.正确理解楞次定律的内容及其本质.2.掌握右手定则，并理解右手定则实际上为楞次定律的一种具体表现形式.3.能够熟练运用楞次定律和右手定则判断感应电流的方向．一、楞次定律[导学探究]根据如图1甲、乙、丙、丁所示进行电路图连接与实验操作，并填好实验现象．图1请根据上表所填内容理解：甲、乙两种情况下，磁通量都增加，感应电流的磁场方向与原磁场方向相反；丙、丁两种情况下，磁通量都减少，感应电流的磁场方向与原磁场方向相同．[知识梳理]楞次定律：(1)内容：感应电流总是具有这样的方向，就是感应电流的磁场总要阻碍引起感应电流的磁通量的变化．(2)理解：当磁通量增加时，感应电流的磁场与原磁场方向相反，当磁通量减少时，感应电流的磁场与原磁场方向相同，即增反减同．[即学即用]判断下列说法的正误．(1)感应电流的磁场总是与引起感应电流的磁场方向相反．()(2)感应电流的磁场可能与引起感应电流的磁场方向相同．()(3)感应电流的磁场总是阻碍引起感应电流的磁通量的变化．()答案(1)×(2)√(3)√二、右手定则[导学探究]如图2所示，导体棒ab向右做切割磁感线运动．图2(1)请用楞次定律判断感应电流的方向．(2)感应电流I的方向、原磁场B的方向、导体棒运动的速度v的方向三者之间什么关系？根据课本P13右手定则，自己试着做一做．答案(1)感应电流的方向a→d→c→b→a.(2)满足右手定则．[知识梳理]右手定则：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向．[即学即用]判断下列说法的正误．(1)右手定则只能用来判断导体垂直切割磁感线时的感应电流方向．()(2)所有的电磁感应现象都可以用楞次定律判断感应电流方向．()(3)所有的电磁感应现象，都可以用安培定则判断感应电流方向．()(4)当导体不动，而磁场运动时，不能用右手定则判断感应电流方向．()答案(1)×(2)√(3)×(4)×一、楞次定律的理解1．因果关系：楞次定律反映了电磁感应现象中的因果关系，磁通量发生变化是原因，产生感应电流是结果．2．“阻碍”的含义：(1)谁阻碍——感应电流产生的磁场．(2)阻碍谁——阻碍引起感应电流的磁通量的变化．(3)如何阻碍——当原磁通量增加时，感应电流的磁场方向与原磁场方向相反；当原磁通量减少时，感应电流的磁场方向与原磁场方向相同．(4)阻碍效果——阻碍并不是阻止，结果增加的还是增加，减少的还是减少．注意：从相对运动的角度看，感应电流的效果是阻碍相对运动．例1关于楞次定律，下列说法正确的是()A．感应电流的磁场总是要阻碍引起感应电流的磁通量的变化。

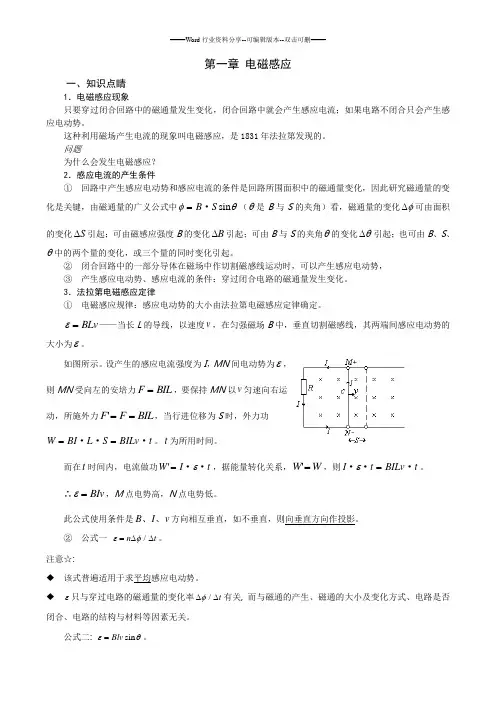

第一章 电磁感应一、知识点睛1．电磁感应现象 只要穿过闭合回路中的磁通量发生变化，闭合回路中就会产生感应电流；如果电路不闭合只会产生感应电动势。

这种利用磁场产生电流的现象叫电磁感应，是1831年法拉第发现的。

问题为什么会发生电磁感应？ 2．感应电流的产生条件① 回路中产生感应电动势和感应电流的条件是回路所围面积中的磁通量变化，因此研究磁通量的变化是关键，由磁通量的广义公式中φθ=B S ·sin （θ是B 与S 的夹角）看，磁通量的变化∆φ可由面积的变化∆S 引起；可由磁感应强度B 的变化∆B 引起；可由B 与S 的夹角θ的变化∆θ引起；也可由B 、S 、θ中的两个量的变化，或三个量的同时变化引起。

② 闭合回路中的一部分导体在磁场中作切割磁感线运动时，可以产生感应电动势， ③ 产生感应电动势、感应电流的条件：穿过闭合电路的磁通量发生变化。

3．法拉第电磁感应定律① 电磁感应规律：感应电动势的大小由法拉第电磁感应定律确定。

ε=BLv ——当长L 的导线，以速度v ，在匀强磁场B 中，垂直切割磁感线，其两端间感应电动势的大小为ε。

如图所示。

设产生的感应电流强度为I ，MN 间电动势为ε，则MN 受向左的安培力F BIL =，要保持MN 以v 匀速向右运动，所施外力F F BIL '==，当行进位移为S 时，外力功W BI L S BILv t ==···。

t 为所用时间。

而在t 时间内，电流做功W I t '=··ε，据能量转化关系，W W '=，则I t BILv t ···ε=。

∴ε=BIv ，M 点电势高，N 点电势低。

此公式使用条件是B I v 、、方向相互垂直，如不垂直，则向垂直方向作投影。

② 公式一 εφ=n t ∆∆/。

注意☆:◆ 该式普遍适用于求平均感应电动势。

◆ ε只与穿过电路的磁通量的变化率∆∆φ/t 有关, 而与磁通的产生、磁通的大小及变化方式、电路是否闭合、电路的结构与材料等因素无关。

第3节楞次定律1.楞次定律的内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

2．楞次定律可广义地表述为：感应电流的“效果”总是要反抗(或阻碍)引起感应电流的“原因”，常见的有三种：①阻碍原磁通量的变化(“增反减同”)；②阻碍导体的相对运动(“来拒去留”)；③通过改变线圈面积来“反抗”(“增缩减扩”)。

3．闭合导体回路的一部分做切割磁感线运动时，可用右手定则判断感应电流的方向。

一、楞次定律1．探究感应电流的方向(1)实验器材：条形磁铁、电流表、线圈、导线、一节干电池(用来查明线圈中电流的流向与电流表中指针偏转方向的关系)。

(2)实验现象：如图所示，在四种情况下，将实验结果填入下表。

(3)实验分析：①线圈内磁通量增加时的情况②线圈内磁通量减少时的情况表述一：当穿过线圈的磁通量增加时，感应电流的磁场与原磁场的方向相反；当穿过线圈的磁通量减少时，感应电流的磁场与原磁场的方向相同。

表述二：当磁铁靠近线圈时，两者相斥；当磁铁远离线圈时，两者相吸。

2．楞次定律感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

二、右手定则1．内容伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。

如图所示。

2．适用范围适用于闭合电路部分导体切割磁感线产生感应电流的情况。

1．自主思考——判一判(1)感应电流的磁场总与原磁场方向相反。

(×)(2)感应电流的磁场总是阻碍原磁场的磁通量。

(×)(3)感应电流的磁场有可能阻止原磁通量的变化。

(×)(4)导体棒不垂直切割磁感线时，也可以用右手定则判断感应电流方向。

(√)(5)凡可以用右手定则判断感应电流方向的，均能用楞次定律判断。

(√)(6)右手定则即右手螺旋定则。

(×)2．合作探究——议一议(1)楞次定律中“阻碍”与“阻止”有何区别？提示：阻碍不是阻止，阻碍只是延缓了磁通量的变化，但这种变化仍将继续进行。

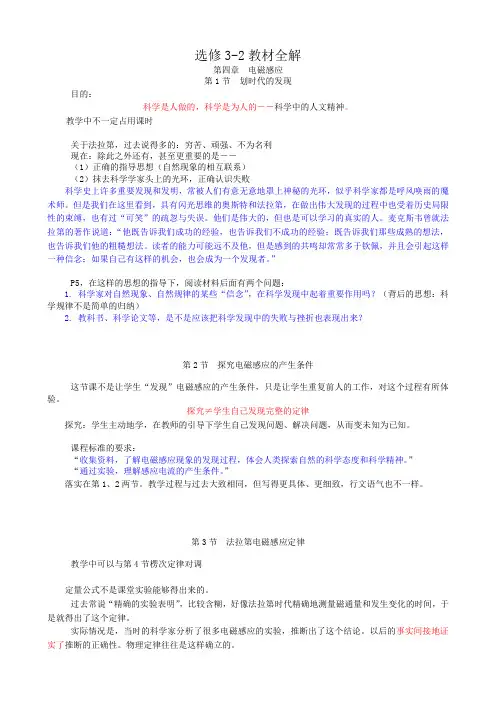

选修3-2教材全解第四章电磁感应第1节划时代的发现目的：科学是人做的，科学是为人的――科学中的人文精神。

教学中不一定占用课时关于法拉第，过去说得多的：穷苦、顽强、不为名利现在：除此之外还有，甚至更重要的是――（1）正确的指导思想（自然现象的相互联系）（2）抹去科学学家头上的光环，正确认识失败科学史上许多重要发现和发明，常被人们有意无意地罩上神秘的光环，似乎科学家都是呼风唤雨的魔术师。

但是我们在这里看到，具有闪光思维的奥斯特和法拉第，在做出伟大发现的过程中也受着历史局限性的束缚，也有过“可笑”的疏忽与失误。

他们是伟大的，但也是可以学习的真实的人。

麦克斯韦曾就法拉第的著作说道：“他既告诉我们成功的经验，也告诉我们不成功的经验；既告诉我们那些成熟的想法，也告诉我们他的粗糙想法。

读者的能力可能远不及他，但是感到的共鸣却常常多于钦佩，并且会引起这样一种信念：如果自己有这样的机会，也会成为一个发现者。

”P5，在这样的思想的指导下，阅读材料后面有两个问题：1. 科学家对自然现象、自然规律的某些“信念”，在科学发现中起着重要作用吗？（背后的思想：科学规律不是简单的归纳）2. 教科书、科学论文等，是不是应该把科学发现中的失败与挫折也表现出来？第2节探究电磁感应的产生条件这节课不是让学生“发现”电磁感应的产生条件，只是让学生重复前人的工作，对这个过程有所体验。

探究≠学生自己发现完整的定律探究：学生主动地学，在教师的引导下学生自己发现问题、解决问题，从而变未知为已知。

课程标准的要求：“收集资料，了解电磁感应现象的发现过程，体会人类探索自然的科学态度和科学精神。

”“通过实验，理解感应电流的产生条件。

”落实在第1、2两节。

教学过程与过去大致相同，但写得更具体、更细致，行文语气也不一样。

第3节法拉第电磁感应定律教学中可以与第4节楞次定律对调定量公式不是课堂实验能够得出来的。

过去常说“精确的实验表明”，比较含糊，好像法拉第时代精确地测量磁通量和发生变化的时间，于是就得出了这个定律。

教科版高中物理（选修3-2）重难点突破全册知识点梳理及重点题型举一反三巩固练习电磁感应基础知识【学习目标】1．能够熟练地进行一些简单的磁通量、磁通量的变化的计算。

2．经历探究过程，理解电磁感应现象的产生条件。

3．重视了解电磁感应相关知识对社会、人类产生的巨大作用。

【要点梳理】要点一、电流的磁效应1820年，丹麦物理学家奥斯特发现载流导线能使小磁针偏转，这种作用称为电流的磁效应。

要点诠释：（1）为了避免地磁场影响实验结果，实验时通电直导线应南北放置。

（2）电流磁效应的发现证实了电和磁存在必然的联系，受其影响，法国物理学家安培提出了著名的右手螺旋定则和“分子电流”假说，英国物理学家法拉第在“磁生电”思想的指导下，经过十年坚持不懈的努力终于找到了“磁生电”的条件。

要点二、电磁感应现象1831年，英国物理学家法拉第发现了电磁感应现象，即“磁生电”的条件，产生的电流叫感应电流。

要点诠释：（1）法拉第将引起感应电流的原因概括为五类：①变化的电流；②变化的磁场；③运动的恒定电流；④运动的磁场；⑤在磁场中运动的导体。

（2）电流的磁效应是由电生磁，是通过电流获得磁场的现象；电磁感应现象是磁生电现象，两个过程是相反的。

要点三、产生感应电流的条件感应电流的产生条件是穿过闭合电路的磁通量发生变化。

也就是：一是电路必须闭合，二是穿过闭合电路的磁通量发生变化。

即一闭合二变磁。

要点诠释：判断有无感应电流产生，关键是抓住两个条件：（1）电路是闭合电路；（2）穿过电路本身的磁通量发生变化。

其主要内涵体现在“变化”二字上，电路中有没有磁通量不是产生感应电流的条件，如果穿过电路的磁通量很大但不变化，那么无论有多大，也不会产生感应电流。

只有“变磁”才会产生感应电动势，如果电路再闭合，就会产生感应电流。

要点四、电流的磁效应与电磁感应现象的区别与联系1．区别：“动电生磁”和“动磁生电”是两个不同的过程，要抓住过程的本质，动电生磁是指运动电荷周围产生磁场；动磁生电是指线圈内的磁通量发生变化而在闭合线圈内产生了感应电流。

高中物理选修3-2讲义励志长廊：真正的发现之旅不只是为了寻找全新的景色，也为了拥有全新的眼光。

第四章电磁感应4.1 划时代的发现教学目标（一）知识与技能1．知道与电流磁效应和电磁感应现象的发现相关的物理学史。

2．知道电磁感应、感应电流的定义。

（二）过程与方法领悟科学探究中提出问题、观察实验、分析论证、归纳总结等要素在研究物理问题时的重要性。

（三）情感、态度与价值观1．领会科学家对自然现象、自然规律的某些猜想在科学发现中的重要性。

2．以科学家不怕失败、勇敢面对挫折的坚强意志激励自己。

教学重点、难点教学重点知道与电流磁效应和电磁感应现象的发现相关的物理学史。

领悟科学探究的方法和艰难历程。

培养不怕失败、勇敢面对挫折的坚强意志。

教学难点领悟科学探究的方法和艰难历程。

培养不怕失败、勇敢面对挫折的坚强意志。

教学方法教师启发、引导，学生自主阅读、思考，讨论、交流学习成果。

教学手段计算机、投影仪、录像片教学过程一、奥斯特梦圆“电生磁”------电流的磁效应引导学生阅读教材有关奥斯特发现电流磁效应的内容。

提出以下问题，引导学生思考并回答：（1）是什么信念激励奥斯特寻找电与磁的联系的？在这之前，科学研究领域存在怎样的历史背景？（2）奥斯特的研究是一帆风顺的吗？奥斯特面对失败是怎样做的？（3）奥斯特发现电流磁效应的过程是怎样的？用学过的知识如何解释？（4）电流磁效应的发现有何意义？谈谈自己的感受。

学生活动：结合思考题，认真阅读教材，分成小组讨论，发表自己的见解。

二、法拉第心系“磁生电”------电磁感应现象教师活动：引导学生阅读教材有关法拉第发现电磁感应的内容。

提出以下问题，引导学生思考并回答：（1）奥斯特发现电流磁效应引发了怎样的哲学思考？法拉第持怎样的观点？（2）法拉第的研究是一帆风顺的吗？法拉第面对失败是怎样做的？（3）法拉第做了大量实验都是以失败告终，失败的原因是什么？（4）法拉第经历了多次失败后，终于发现了电磁感应现象，他发现电磁感应现象的具体的过程是怎样的？之后他又做了大量的实验都取得了成功，他认为成功的“秘诀”是什么？（5）从法拉第探索电磁感应现象的历程中，你学到了什么？谈谈自己的体会。

高中物理选修3-2知识点详细汇总电磁感应现象愣次定律一、电磁感应1．电磁感应现象只要穿过闭合回路的磁通量发生变化，闭合回路中就有电流产生，这种利用磁场产生电流的现象叫做电磁感应。

产生的电流叫做感应电流．2．产生感应电流的条件：闭合回路中磁通量发生变化3. 磁通量变化的常见情况 (Φ改变的方式)：①线圈所围面积发生变化，闭合电路中的部分导线做切割磁感线运动导致Φ变化;其实质也是B不变而S增大或减小②线圈在磁场中转动导致Φ变化。

线圈面积与磁感应强度二者之间夹角发生变化。

如匀强磁场中转动的矩形线圈就是典型。

③磁感应强度随时间(或位置)变化,磁感应强度是时间的函数；或闭合回路变化导致Φ变化(Φ改变的结果):磁通量改变的最直接的结果是产生感应电动势,若线圈或线框是闭合的.则在线圈或线框中产生感应电流，因此产生感应电流的条件就是：穿过闭合回路的磁通量发生变化．4.产生感应电动势的条件:成闭合回路，四指指向高电势．⑤“因电而动”用左手定则．“因动而电”用右手定则．⑥应用时要特别注意：四指指向是电源内部电流的方向(负→正)．因而也是电势升高的方向；即：四指指向正极。

导体切割磁感线产生感应电流是磁通量发生变化引起感应电流的特例，所以判定电流方向的右手定则也是楞次定律的一个特例．用右手定则能判定的，一定也能用楞次定律判定，只是对导体在磁场中切割磁感线而产生感应电流方向的判定用右手定则更为简便．2.楞次定律(1)楞次定律(判断感应电流方向)：感应电流具有这样的方向，感应电流的磁场总是阻碍引起感应电流的磁通量的变化．(感应电流的) 磁场 (总是) 阻碍 (引起感应电流的磁通量的)变化原因产生结果；结果阻碍原因。

(定语) 主语 (状语) 谓语 (补语) 宾语(2)对“阻碍”的理解注意“阻碍”不是阻止，这里是阻而未止。

阻碍磁通量变化指：磁通量增加时，阻碍增加(感应电流的磁场和原磁场方向相反，起抵消作用)；磁通量减少时，阻碍减少(感应电流的磁场和原磁场方向一致，起补偿作用)，简称“增反减同”．(3)楞次定律另一种表达：感应电流的效果总是要阻碍．．(．或反抗．．．)．产生感应电流的原因. (F安方向就起到阻碍的效果作用)即由电磁感应现象而引起的一些受力、相对运动、磁场变化等都有阻碍原磁通量变化的趋势。

人教版新课标高中物理选修3－2 教案第四章电磁感应1. 基本知识(1) 磁通量①概念：穿过某个面的磁通量等于闭合导体回路的面积与垂直穿过它的磁感应强度的乘积．②公式：①二BS.③产生感应电流的条件：只要穿过闭合导体回路的磁通量发生变化，闭合导体回路中就有感应电流．2、匀强磁场中磁通量的计算利用公式：①二BS(其中B为匀强磁场的磁感应强度，S为线圈的有效面积) ．注意以下三种特殊情况：(1) 如果磁感线与平面不垂直，如图4－1－1( 甲) 所示，有效面积应理解为原平面在垂直磁场方向上的投影面积，如果平面与垂直磁场方向的夹角为9，则有效面积为Seos 9，穿过该平面的磁通量为①二BSeos 9 .( 甲) ( 乙)图4－1－1(2) S 指闭合回路中包含磁场的那部分有效面积，如图(乙)所示，闭合回路abed 和闭合回路ABCE S然面积不同，但穿过它们的磁通量却相同：①二BS.(3) 某面积内有不同方向的磁场时，分别计算不同方向的磁场的磁通量，然后规定某个方向的磁通量为正，反方向的磁通量为负，求其代数和．图4－1－2例1如图4—1—2所示的线框，面积为S,处于磁感应强度为B的匀强磁场中，B的方向与线框平面成9 角，当线框转过90°到如图所示的虚线位置时，试求：(1) 初、末位置穿过线框的磁通量的大小①i和①2; (2)磁通量的变化量△①•【解析】(1) 如题图所示，在初始位置，把面积向垂直于磁场方向进行投影，可得垂直于磁场方向的面积为S±= Ssin 9，所以①i = BSsin 9 .在末位置，把面积向垂直于磁场方向进行投影，可得垂直于磁场方向的面积为S±= Seos 9 .由于磁感线从反面穿入，所以①2=—BSeos 9 .⑵开始时B与线框平面成9角，穿过线框的磁通量①1= BSsin 9 ;当线框平面按顺时针方向转动时，穿过线框的磁通量减少，当转到9 时，穿过线框的磁通量减少为零，继续转动至90°时，磁通量从另一面穿过，变为“负”值，①2=—BSeos 9 .所以，此过程中磁通量的变化量为△①二① 2 —①第 1 页【答案】⑴① 1= BSsin 0 ① 2=— BScos 0 （2）—BS（cos 0 + sin 0）1 •解答该类题目时，要注意磁感线是从平面的哪一面穿入的.2•当规定从某一面穿入的磁通量为正值时，则从另一面穿入的就为负值，然后按照求代数和的方法求出磁通量的变化（磁通量是有正、负的标量）.3 •准确地把初、末状态的磁通量表示出来是例2如选项图所示，A中线圈有一小缺口，B、D中匀强磁场区域足够大，C中通电导线位于水平放置的闭合线圈某一直径的正上方•其中能产生感应电流的是（）【解析】图A中线圈没闭合，无感应电流；图B中闭合电路中的磁通量增大，有感应电流；图C中的导线在圆环的正上方，不论电流如何变化，穿过线圈的磁感线都相互抵消，磁通量恒为零，也无电流；图D中回路磁通量恒定，无感应电流•故本题只有选项B正确. 【答案】B 判断电路中是否产生感应电流，关键要分析穿过闭合电路的磁通量是否发生变化•对于C图中就必须要弄清楚通电直导线的磁感线分布情况，而对于立体图，往往还需要将立体图转换为平面图，如转化为俯视图、侧视图等.迁移应用2.如图4一1 一4所示，在竖直向下的匀强磁场中，有一闭合导体环，环面与磁场垂直•当导体环在磁场中完成下述运动时，可能产生感应电流的是（）图4—1 —4A. 导体环保持水平在磁场中向上或向下运动B .导体环保持水平向左或向右加速平动C•导体环以垂直环面、通过环心的轴转动D .导体环以一条直径为轴，在磁场中转动【解析】只要导体环保持水平，无论它如何运动，穿过环的磁通量都不变，都不会产生感应电流，只有导体环绕通过直径的轴在磁场中转动时，穿过环的磁通量改变，才会产生感应电流，D项正确.【答案】D合解题方略一一导体切割磁感线产生感应电流的判断例3如图4—1 —5所示，在匀强磁场中的矩形金属轨道上，有等长的两根金属棒ab和cd，它们以相同的速度匀速运动，则（）A.断开开关K, ab中有感应电流 B .闭合开关K，ab中有感应电流C.无论断开还是闭合开关K，ab中都有感应电流 D .无论断开还是闭合开关K，ab中都没有感应电流【规范解答】两根金属棒ab和cd以相同的速度匀速运动，若断开电键K,两根金属棒与导轨构成的回路中磁通量无变化，则回路中无感应电流，故选项A、C错误；若闭合电键K,两根金属棒与导轨构成的回路中磁通量发生变化，则回路中有感应电流，故B正确，D错误.【答案】B 不管是哪种方式引起了导体回路中磁通量发生了变化，都会产生感应电流，如在本题中，穿过ab和cd组成的回路磁通量不变化，但穿过abfe和cdfe两个回路的磁通量发生了变化.3楞次定律本节知识是电学中的重点知识，也是高考考查的热点。

(完整版)高中物理必修3-2知识点清单(非常详细)第一章 电磁感应第二章 楞次定律和自感现象一、磁通量1．定义：在磁感应强度为B 的匀强磁场中，与磁场方向垂直的面积S 和B 的乘积． 2．公式：Φ＝B ·S .3．单位：1 Wb ＝1_T ·m 2.4．标矢性：磁通量是标量，但有正、负． 二、电磁感应 1．电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有电流产生，这种现象称为电磁感应现象． 2．产生感应电流的条件(1)电路闭合；(2)磁通量变化． 3．能量转化发生电磁感应现象时，机械能或其他形式的能转化为电能．特别提醒：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线圈中就有感应电动势产生．三、感应电流方向的判断 1．楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化． (2)适用情况：所有的电磁感应现象． 2．右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线从掌心进入，并使拇指指向导体运动的方向，这时四指所指的方向就是感应电流的方向．(2)适用情况：导体切割磁感线产生感应电流．3.楞次定律推论的应用楞次定律中“阻碍”的含义可以理解为感应电流的效果总是阻碍产生感应电流的原因，推论如下：(1)阻碍原磁通量的变化——“增反减同”； (2)阻碍相对运动——“来拒去留”；(3)使线圈面积有扩大或缩小的趋势——“增缩减扩”； (4)阻碍原电流的变化(自感现象)——“增反减同”四、法拉第电磁感应定律 1．感应电动势(1)感应电动势：在电磁感应现象中产生的电动势．产生感应电动势的那部分导体就相当于电源，导体的电阻相当于电源内阻．(2)感应电流与感应电动势的关系：遵循闭合电路欧姆定律，即I ＝ER ＋r.2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比．(2)公式：E ＝n ΔΦΔt，n 为线圈匝数．3．导体切割磁感线的情形(1)若B 、l 、v 相互垂直，则E ＝Blv .(2)若B ⊥l ，l ⊥v ，v 与B 夹角为θ，则E ＝Blv sin_θ. 五、自感与涡流 1．自感现象(1)概念：由于导体本身的电流变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做自感电动势．(2)表达式：E ＝L ΔIΔt.(3)自感系数L 的影响因素：与线圈的大小、形状、匝数以及是否有铁芯有关． 2．涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生像水的旋涡状的感应电流． (1)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动．(2)电磁驱动：如果磁场相对于导体转动，在导体中会产生感应电流，使导体受到安培力作用，安培力使导体运动起来．交流感应电动机就是利用电磁驱动的原理工作的．考点一 公式E ＝n ΔΦ/Δt 的应用 1．感应电动势大小的决定因素(1)感应电动势的大小由穿过闭合电路的磁通量的变化率ΔΦΔt和线圈的匝数共同决定，而与磁通量Φ、磁通量的变化量ΔΦ的大小没有必然联系．(2)当ΔΦ仅由B 引起时，则E ＝n S ΔB Δt ；当ΔΦ仅由S 引起时，则E ＝n B ΔSΔt.2．磁通量的变化率ΔΦΔt是Φ－t 图象上某点切线的斜率．3.应用电磁感应定律应注意的三个问题(1)公式E ＝n ΔΦΔt求解的是一个回路中某段时间内的平均电动势，在磁通量均匀变化时，瞬时值才等于平均值．(2)利用公式E ＝nS ΔBΔt求感应电动势时，S 为线圈在磁场范围内的有效面积．(3)通过回路截面的电荷量q 仅与n 、ΔΦ和回路电阻R 有关，与时间长短无关．推导如下：q ＝I Δt ＝n ΔΦΔtR Δt ＝n ΔΦR.考点二 公式E ＝Blv 的应用 1．使用条件本公式是在一定条件下得出的，除了磁场是匀强磁场外，还需B 、l 、v 三者相互垂直．实际问题中当它们不相互垂直时，应取垂直的分量进行计算，公式可为E ＝Blv sin θ，θ为B 与v 方向间的夹角．2．使用范围导体平动切割磁感线时，若v 为平均速度，则E 为平均感应电动势，即E ＝Bl v .若v 为瞬时速度，则E 为相应的瞬时感应电动势．3．有效性公式中的l 为有效切割长度，即导体与v 垂直的方向上的投影长度．例如，求下图中MN 两点间的电动势时，有效长度分别为甲图：l＝cd sin β.乙图：沿v1方向运动时，l＝MN；沿v2方向运动时，l＝0.丙图：沿v1方向运动时，l＝2R；沿v2方向运动时，l＝0；沿v3方向运动时，l＝R.4．相对性E＝Blv中的速度v是相对于磁场的速度，若磁场也运动，应注意速度间的相对关系．考点三自感现象的分析1．自感现象“阻碍”作用的理解(1)流过线圈的电流增加时，线圈中产生的自感电动势与电流方向相反，阻碍电流的增加，使其缓慢地增加．(2)流过线圈的电流减小时，线圈中产生的自感电动势与电流方向相同，阻碍电流的减小，使其缓慢地减小．2．自感现象的四个特点(1)自感电动势总是阻碍导体中原电流的变化．(2)通过线圈中的电流不能发生突变，只能缓慢变化．(3)电流稳定时，自感线圈就相当于普通导体．(4)线圈的自感系数越大，自感现象越明显，自感电动势只是延缓了过程的进行，但它不能使过程停止，更不能使过程反向．3．自感现象中的能量转化通电自感中，电能转化为磁场能；断电自感中，磁场能转化为电能．4.分析自感现象的两点注意(1)通过自感线圈中的电流不能发生突变，即通电过程，线圈中电流逐渐变大，断电过程，线圈中电流逐渐变小，方向不变．此时线圈可等效为“电源”，该“电源”与其他电路元件形成回路．(2)断电自感现象中灯泡是否“闪亮”问题的判断，在于对电流大小的分析，若断电后通过灯泡的电流比原来强，则灯泡先闪亮后再慢慢熄灭．六、电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源．(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电阻．2．电源电动势和路端电压 (1)电动势：E ＝Blv 或E ＝n ΔΦΔt . (2)路端电压：U ＝IR ＝ER ＋r·R .二、电磁感应中的图象问题 1．图象类型(1)随时间t 变化的图象如B －t 图象、Φ－t 图象、E －t 图象和i －t 图象． (2)随位移x 变化的图象如E －x 图象和i －x 图象． 2．问题类型(1)由给定的电磁感应过程判断或画出正确的图象．(2)由给定的有关图象分析电磁感应过程，求解相应的物理量． (3)利用给出的图象判断或画出新的图象．考点一 电磁感应中的电路问题1．对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体就是电源，如切割磁感线的导体棒、有磁通量变化的线圈等．这种电源将其他形式的能转化为电能．2．对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成．3．解决电磁感应中电路问题的一般思路：(1)确定等效电源，利用E ＝n ΔΦΔt或E ＝Blv sin θ求感应电动势的大小，利用右手定则或楞次定律判断电流方向．(2)分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图．(3)利用电路规律求解．主要应用欧姆定律及串、并联电路的基本性质等列方程求解． 4.(1)对等效于电源的导体或线圈，两端的电压一般不等于感应电动势，只有在其电阻不计时才相等．(2)沿等效电源中感应电流的方向，电势逐渐升高． 考点二 电磁感应中的图象问题 1．题型特点一般可把图象问题分为三类：(1)由给定的电磁感应过程选出或画出正确的图象；(2)由给定的有关图象分析电磁感应过程，求解相应的物理量； (3)根据图象定量计算． 2．解题关键弄清初始条件，正负方向的对应，变化范围，所研究物理量的函数表达式，进、出磁场的转折点是解决问题的关键．3．解决图象问题的一般步骤 (1)明确图象的种类，即是B －t 图象还是Φ－t 图象，或者是E －t 图象、I －t 图象等； (2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向对应关系；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式； (5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等； (6)画出图象或判断图象．4.解决图象类选择题的最简方法——分类排除法．首先对题中给出的四个图象根据大小或方向变化特点分类，然后定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是用物理量的方向，排除错误选项，此法最简捷、最有效．第三章 交变电流 传感器一、交变电流的产生和变化规律 1．交变电流大小和方向随时间做周期性变化的电流． 2．正弦交流电(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动． (2)中性面①定义：与磁场方向垂直的平面．②特点：线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零．线圈每经过中性面一次，电流的方向就改变一次．(3)图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线．二、描述交变电流的物理量1．交变电流的周期和频率的关系：T ＝1f.2．峰值和有效值(1)峰值：交变电流的峰值是它能达到的最大值．(2)有效值：让交流与恒定电流分别通过大小相同的电阻，如果在交流的一个周期内它们产生的热量相等，则这个恒定电流I 、恒定电压U 就是这个交变电流的有效值．(3)正弦式交变电流的有效值与峰值之间的关系IU E 3．平均值：E ＝n ΔΦΔt＝BL v .考点一 交变电流的变化规律1．正弦式交变电流的变化规律(线圈在中性面位置开始计时)图象2.(1)线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt＝0，e ＝0，i ＝0，电流方向将发生改变．(2)线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt最大，e 最大，i 最大，电流方向不改变．3.解决交变电流图象问题的三点注意(1)只有当线圈从中性面位置开始计时，电流的瞬时值表达式才是正弦形式，其变化规律与线圈的形状及转动轴处于线圈平面内的位置无关．(2)注意峰值公式E m ＝nBS ω中的S 为有效面积． (3)在解决有关交变电流的图象问题时，应先把交变电流的图象与线圈的转动位置对应起来，再根据特殊位置求特征解．考点二 交流电有效值的求解 1．正弦式交流电有效值的求解 利用I ＝I m2，U ＝U m 2，E ＝E m2计算．2．非正弦式交流电有效值的求解交变电流的有效值是根据电流的热效应(电流通过电阻生热)进行定义的，所以进行有效值计算时，要紧扣电流通过电阻生热(或热功率)进行计算．注意“三同”：即“相同电阻”，“相同时间”内产生“相同热量”．计算时“相同时间”要取周期的整数倍，一般取一个周期．考点三 交变电流的“四值”的比较1.书写交变电流瞬时值表达式的基本思路(1)求出角速度ω，ω＝2πT＝2πf .(2)确定正弦交变电流的峰值，根据已知图象读出或由公式E m ＝nBS ω求出相应峰值． (3)明确线圈的初始位置，找出对应的函数关系式． ①线圈从中性面位置开始转动，则i －t 图象为正弦函数图象，函数式为i ＝I m sin ωt . ②线圈从垂直中性面位置开始转动，则i －t 图象为余弦函数图象，函数式为i ＝I m cos ωt三、变压器原理1．工作原理：电磁感应的互感现象． 2．理想变压器的基本关系式 (1)功率关系：P 入＝P 出．(2)电压关系：U 1U 2＝n 1n 2，若n 1>n 2，为降压变压器；若n 1<n 2，为升压变压器．(3)电流关系：只有一个副线圈时，I 1I 2＝n 2n 1； 有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n .四、远距离输电1．输电线路(如图所示)2．输送电流(1)I ＝P U. (2)I ＝U －U ′R.3．电压损失 (1)ΔU ＝U －U ′. (2)ΔU ＝IR . 4．功率损失 (1)ΔP ＝P －P ′.(2)ΔP ＝I 2R ＝⎝ ⎛⎭⎪⎫P U 2R ＝ΔU 2R .考点一 理想变压器原、副线圈关系的应用 1．基本关系(1)P 入＝P 出，(有多个副线圈时，P 1＝P 2＋P 3＋……)(2)U 1U 2＝n 1n 2，有多个副线圈时，仍然成立．(3)I 1I 2＝n 2n 1，电流与匝数成反比(只适合一个副线圈) n 1I 1＝n 2I 2＋n 3I 3＋……(多个副线圈)(4)原、副线圈的每一匝的磁通量都相同，磁通量变化率也相同，频率也就相同． 2．制约关系(1)电压：副线圈电压U 2由原线圈电压U 1和匝数比决定． (2)功率：原线圈的输入功率P 1由副线圈的输出功率P 2决定． (3)电流：原线圈电流I 1由副线圈电流I 2和匝数比决定． 3.关于理想变压器的四点说明： (1)变压器不能改变直流电压．(2)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率． (3)理想变压器本身不消耗能量．(4)理想变压器基本关系中的U 1、U 2、I 1、I 2均为有效值． 考点二 理想变压器的动态分析 1.匝数比不变的情况(如图所示)(1)U 1不变，根据U 1U 2＝n 1n 2可以得出不论负载电阻R 如何变化，U 2不变．(2)当负载电阻发生变化时，I 2变化，根据I 1I 2＝n 2n 1可以判断I 1的变化情况．(3)I 2变化引起P 2变化，根据P 1＝P 2，可以判断P 1的变化． 2.负载电阻不变的情况(如图所示)(1)U 1不变，n 1n 2发生变化，U 2变化． (2)R 不变，U 2变化，I 2发生变化．(3)根据P 2＝U 22R和P 1＝P 2，可以判断P 2变化时，P 1发生变化，U 1不变时，I 1发生变化．3.变压器动态分析的思路流程考点三 关于远距离输电问题的分析 1．远距离输电的处理思路对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”这样的顺序，或从“用电器”倒推到“发电机”一步一步进行分析．2．远距离高压输电的几个基本关系(以下图为例)：(1)功率关系：P 1＝P 2，P 3＝P 4，P 2＝P 损＋P 3.(2)电压、电流关系：U 1U 2＝n 1n 2＝I 2I 1，U 3U 4＝n 3n 4＝I 4I 3U 2＝ΔU ＋U 3，I 2＝I 3＝I 线．(3)输电电流：I 线＝P 2U 2＝P 3U 3＝U 2－U 3R 线.(4)输电线上损耗的电功率：P 损＝I 线ΔU ＝I 2线R 线＝⎝ ⎛⎭⎪⎫P 2U 22R 线．3.解决远距离输电问题应注意下列几点(1)画出输电电路图．(2)注意升压变压器副线圈中的电流与降压变压器原线圈中的电流相等． (3)输电线长度等于距离的2倍．(4)计算线路功率损失一般用P 损＝I 2R 线．。
