特殊保护装置调试

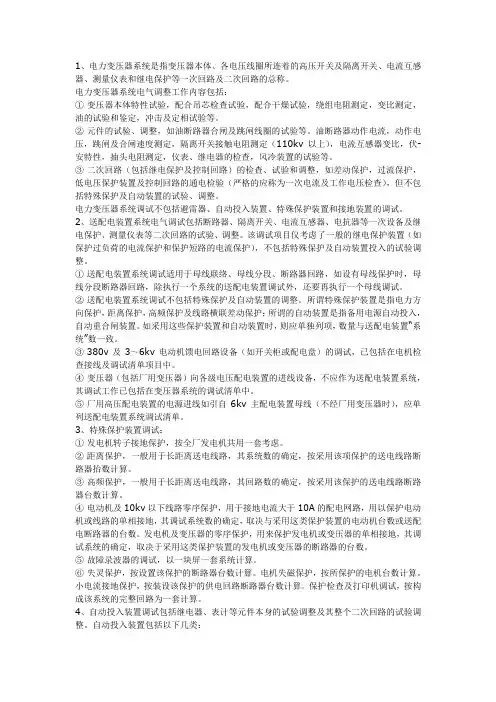

送配电装置系统调试如何计算1、送配电装置系统电气调试内容介绍送配电装置系统电气调试包括断路器、隔离开关、电流互感器、电抗器等一次设备及继电保护、测量仪表等二次回路的试验、调整。

该调试项目仅考虑了一般的继电保护装置（如保护过负荷的电流保护和保护短路的电流保护），不包括特殊保护及自动装置投入的试验调整。

①送配电装置系统调试适用于母线联络、母线分段、断路器回路，如设有母线保护时，母线分段断路器回路，除执行一个系统的送配电装置调试外，还要再执行一个母线调试。

②送配电装置系统调试不包括特殊保护及自动装置的调整。

所谓特殊保护装置是指电力方向保护，距离保护，高频保护及线路横联差动保护；所谓的自动装置是指备用电源自动投入，自动重合闸装置。

如采用这些保护装置和自动装置时，则应单独列项，数量与送配电装置系统数一致。

③380v及3～6kv电动机馈电回路设备（如开关柜或配电盘）的调试，已包括在电机检查接线及调试清单项目中。

④变压器（包括厂用变压器）向各级电压配电装置的进线设备，不应作为送配电装置系统，其调试工作已包括在变压器系统的调试清单中。

⑤厂用高压配电装置的电源进线如引自6kv主配电装置母线（不经厂用变压器时），应单列送配电装置系统调试清单。

2、电气调整试验的调试过程（1）电气工程调试的全过程包括设备的本体试验、分系统调试、整套设备的整体调试三个阶段。

本章调试的内容范围仅包括设备的本体试验和分系统调试，而不包括整体调试，应按专业定额另行计算。

（2）调试项目不包括设备的烘干处理、电缆故障查找、电动机轴芯检查和由于设备元件的缺陷造成的更换、修理和修改。

亦未考虑由于设备元件质量低劣和设计不合理等原因对电气调试工作造价的影响。

遇有上述情况，可另计调试费。

（3）综合基价的调试范围只限于电气设备本身的调试，不包括电动机带动机械设备的试运工作，该工作属于试车范畴，应另行计算。

如何计算特殊保护装置安装工程量？
如何计算特殊保护装置安装工程量？
清单工程量与定额工程量计算规则相同，均按设计图示数量计算。

项目编码：030211007项目名称：避雷器
项目编码：030211001项目名称：电力变压器系统
项目编码：030211006项目名称：母线
项目编码：030211002项目名称：送配电装置系统

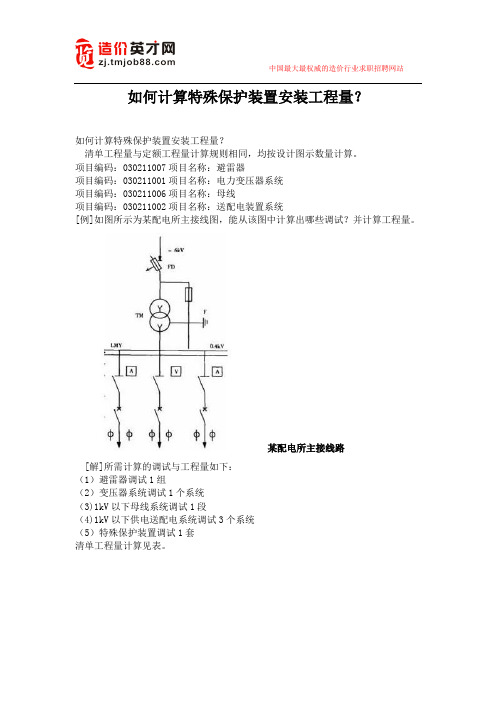

[例]如图所示为某配电所主接线图，能从该图中计算出哪些调试？并计算工程量。

某配电所主接线路
[解]所需计算的调试与工程量如下：
（1）避雷器调试1组
（2）变压器系统调试1个系统
（3)1kV以下母线系统调试1段
（4)1kV以下供电送配电系统调试3个系统
（5）特殊保护装置调试1套
清单工程量计算见表。

清单工程量计算表。

电气调整试验说明一、适用范围本节适用于电力变压器系统、送配电装置系统、特殊保护装置( 距离保护、高频保护、失灵保护、失磁保护、交流器断线保护、小电流接地保护) 、自动投入装置、接地装置、电动机及普通桥式起重机电气系统等的电气设备的本体试验和主要设备分系统调试工程。

二、本节各预算基价子目均包括下列工作内容：1. 电力变压器系统调试：变压器、断路器、互感器、隔离开关、风冷及油循环冷却系统电气装置、常规保护装置等一、二次回路的调试及空投试验。

2. 送配电装置系统调试：自动开关或断路器、隔离开关、常规保护装置、电测量仪表、电力电缆等一、二次回路系统的调试。

3. 特殊保护装置调试：保护装置本体及二次回路的调整试验。

4. 自动投入装置调试：自动装置、继电器及控制回路的调整试验。

5. 中央信号装置、事故照明切换装置、不间断电源调试：装置本体及控制回路系统的调整试验。

6. 母线、避雷器、电容器、接地装置调试：母线耐压试验、接触电阻测量、避雷器、母线绝缘监视装置、电测量仪表及一、二次回路的调试，接地电阻测试。

7. 电抗器、消弧线圈、电除尘器调试：电抗器、消弧线圈的直流电阻测试，耐压试验，高压静电除尘装置本体及一、二次回路的调试。

8. 硅整流设备、可控硅整流装置调试：开关、调压设备、整流变压器、硅整流设备及一、二次回路的调试，可控硅控制系统调试。

9. 普通小型直流电动机调试：直流电动机( 励磁机) 、控制开关、隔离开关、电缆、保护装置及一、二次回路的调试。

10. 一般可控硅调速电机调试：控制调节器的开环、闭环调试，可控硅整流装置调试，直流电机及整组试验，快速开关、电缆及一、二次回路的调试。

11. 全数字式控制可控硅调速电机调试：微机配合电气系统调试，可控硅整流装置调试，直流电机及整组试验，快速开关、电缆及一、二次回路的调试。

12. 普通交流同步电动机调试：电动机、励磁机、断路器、保护装置、起动设备和一、二次回路的调试。

陕西省安装工程消耗量定额电气安装定额第十一章电气调整试验第十一章电气调整试验一、本章内容包括电气设备的本体试验和分系统调试。

未包括成套设备的整体调试，即电气设备带动机械设备的试运工作，该工作属于“试车”范筹，应另行计算。

设备的分系统内所含的电气设备元件的本体试验已包括在该分系统调试项目之内。

二、送配电装置调试中的1kV以下交流供电系统调试项目适用于所有低压供电回路，应按下列规定计算。

1.从低压配电装置至分配电箱的供电回路中，凡带有可调元件的，均按一个调试系统计算。

2.引至低压配电柜的供电回路，按回路数计算调试系统。

3.从配电箱直接至电动机的供电回路，已包括在电动机的系统调试项目内，不得计算系统调试。

三、变压器系统调试按一台变压器一个系统计算。

包括该系统中的变压器本体、高压开关及隔离开关、电流互感器、测量仪表、继电保护等一次回路及二次回路试验。

变压器高压侧的绝缘子、电缆试验亦包括在变压器系统试验之内，绝缘子和电缆等单体试验，只在单独试验时使用，不得重复计算。

四、起重机电气装置、空调电气装置、各种机械设备的电气装置，如堆取料机、装料车、推煤车等成套设备的电气调试应分别按相应的分项调试项目执行。

五、本章项目不包括设备的烘干处理和设备本身缺陷造成的元件更换修理和修改，亦未考虑因设备元件质量低劣对调试工作造成的影响。

本章系按新的合格设备考虑的，如遇以上情况时，应另行计算。

经修配改或拆迁的旧设备调试，按相应项目人工、材料、机械乘以系数1.1。

六、调试项目不包括试验设备、仪器仪表的场外转移费用。

七、本调试项目系按现行施工技术验收规范编制的，凡现行规范(指编制时的规范)未包括的新调试项目和调试内容均应另行计算。

八、调试项目已包括熟悉资料、核对设备、填写试验记录、保护整定值的整定和调试报告的整理工作。

九、电力变压器如有“带负荷调压装置”，调试项目人工、材料、机械乘以系数1.12。

三卷变压器、整流变压器、电炉变压器调试按同容量的电力变压器调试项目，人工、材料、机械乘以系数 1.2。

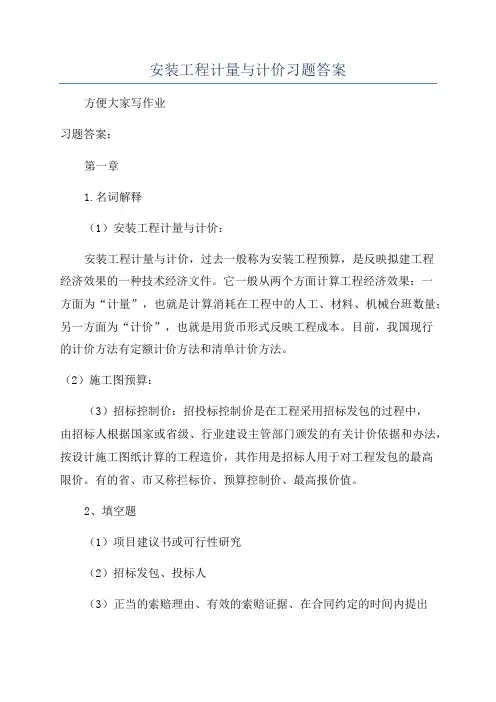

安装工程计量与计价习题答案方便大家写作业习题答案：第一章1.名词解释（1）安装工程计量与计价：安装工程计量与计价，过去一般称为安装工程预算，是反映拟建工程经济效果的一种技术经济文件。

它一般从两个方面计算工程经济效果：一方面为“计量”，也就是计算消耗在工程中的人工、材料、机械台班数量；另一方面为“计价”，也就是用货币形式反映工程成本。

目前，我国现行的计价方法有定额计价方法和清单计价方法。

（2）施工图预算：（3）招标控制价：招投标控制价是在工程采用招标发包的过程中，由招标人根据国家或省级、行业建设主管部门颁发的有关计价依据和办法，按设计施工图纸计算的工程造价，其作用是招标人用于对工程发包的最高限价。

有的省、市又称拦标价、预算控制价、最高报价值。

2、填空题（1）项目建议书或可行性研究（2）招标发包、投标人（3）正当的索赔理由、有效的索赔证据、在合同约定的时间内提出（4）竣工验收、建设单位第二章1．填空题（1）直接费、间接费、利润税金、分部分项工程费、措施项目费、其他项目费、规费、税金（2）为直接从事安装工程施工的生产工人支付的、基本工资、工资性补贴、生产工人辅助工资、职工福利费、生产工人劳动保护费（3）招标人、尚未确定或者不可预见的（4）必然发生但暂时不能确定价格的2、名词解释（1）措施费：是指为完成工程项目施工，发生于该工程施工前和施工全过程中的安全、技术、生活等方面的非工程实体项目所需的费用。

（2）企业管理费:指施工现场和企业组织施工生产管理和经营管理所需费用。

内容包括：管理人员工资、办公费、差旅交通费、固定资产使用费、工具用具使用费、劳动保险费、工会经费、职工教育经费、财产保险费、财务费、税金（指企业按规定缴纳的房产税、车船使用税、土地使用税、印花税等）、其他。

（3）综合单价：是指完成一个计量单位的分部分项工程量清单项目或措施清单项目所需要的人工费、材料费、施工机械使用费和企业管理费与利润，以及一定范围内的风险费用。

接地装置调试一、自动装置及信号系统调试，均包括继电器、仪表等元件本身和二次回路的调整试验，具体规定如下：1．备用电源自动投入装置，按联锁机构的个数确定备用电源自投装置系统数。

一个备用厂用变压器作为三段厂用工作母线备用的厂用电源，计算备用电源自动投入装置调试时，应为三个系统。

装设自动投入装置的两条互为备用的线路或两台变压器，计算备用电源自动投入装置调试时，应为两个系统。

备用电动机自动投入装置亦按此计算。

2．线路自动重合闸调试系统，按采用自动重合闸装置的线路自动断路器的台数计算系统数，综合重合闸也按此计算。

3．自动调频装置的调试，以一台发电机为一个系统。

4．同期装置调试，按设计构成一套能完成同期并车行为的装置为一个系统计算。

5．蓄电池及直流监视系统调试，一组蓄电池按一个系统计算。

6．事故照明切换装置调试，按设计能完成交直流切换的一套装置为一个调试系统计算，应急灯不计算调试费。

7．周波减负荷装置调试，凡有一个周率继电器，不论带几个回路，均按一个调试系统计算。

8．变送器屏以屏的个数计算。

9．中央信号装置调试，按每一个变电所或配电室为一个调试系统计算工程量。

10．不间断电源装置调试按容量以“套”为计量单位计算。

二、特殊保护装置，均以构成一个保护回路为一套，其工程量计算规定如下（特殊保护装置未包括在各系统调试项目之内，应另行计算）：1．发电机转子接地保护，按全厂发电机共用一套考虑。

2．距离保护，按设计规定所保护的送电线路断路器台数计算。

3．高频保护，按设计规定所保护的送电线路断路器台数计算。

4．故障录波器的调试，以一块屏为一套系统计算。

5．失灵保护，按设置该保护的断路器台数计算。

6．失磁保护，按所保护的电机台数计算。

7．变流器的断线保护，按变流器台数计算。

8．小电流接地保护，按装设该保护的供电回路断路器台数计算。

9．保护检查及打印机调试，按构成该系统的完整回路为一套计算。

三、接地网的调试规定如下：1．接地网接地电阻的测定。

-PRS-723A整机现场调试大纲Ver 2.00.060901编写：审核：批准：深圳南瑞科技有限公司二〇〇六年九月SZNARI/ZD-14-07-03-04深圳南瑞科技有限公司 第 1 页文档升级说明升级序号编辑人 戴振儒版本号.定版日期 2.00.060901修订人版本号.定版日期1修订说明修订人 版本号.定版日期 2修订说明修订人 版本号.定版日期 3修订说明PRS-723A失灵启动及辅助保护装置整机现场调试大纲1. 调试依据和仪器本大纲以《PRS-723A断路器失灵及辅助保护装置技术使用说明书》为依据，技术指标、保护原理、功能配置、端子接线、操作及使用方法可参考相应章节。

使用ONLLY继电保护测试仪、模拟断路器、数字万用表等设备进行调试。

2. 环境与电源1)环境温度：10℃～ 40℃2)相对湿度：45％～ 75％3)直流电源： 220V/110V4)允许偏差：－20％～ 15％3. 一般性检查PRS723A装置的电源板有两种型号，验证本工程所配电源板型号；检查机箱装配质量,确认各插件(WB7151、WB720、WB730B、WB731A、WB762)和总线板WB700E已经通过单板调试，且与工程设计相符；插入各插件，检查插件是否插入到位，装置面板应正确平整，标识齐全。

检查机箱的接地螺丝是否与插件面板、金属部件相通。

4. 装置电源检查按技术要求接好工作电源，打开装置的前面板，测量装置+5V电压（JP4的A1-A2）和继电器回路±15V电压（JP4的A16-C16），应满足:5V±0.15V, 30V±2V；模拟装置输入电源失电，检查装置异常接点通断。

5. 装置软件版本检查接好工作电源，查看装置的软件信息，检查软件版本与工程软件配置是否相符，并作好记录。

6. 交流量调试6.1. 交流插件CT额定值的配置按工程设计要求，进行交流插件CT额定值的配置和确认，并做好记录。
