四方保护装置调试方法

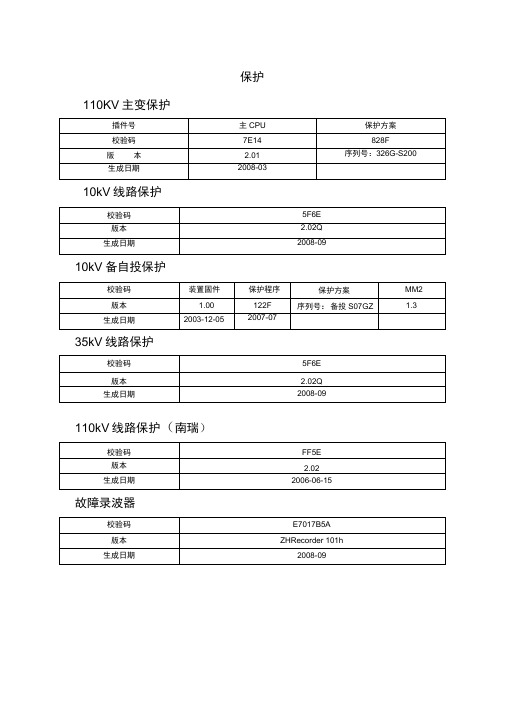

四方保护定值说明一．低压线路保护（CSL216B）（一）适用版本：V3.23, 9912, C0=C1=2D8B；V3.53, 9912, C0=C1=7B6A等1．定值清单KG1位定义KG2位定义[注]：带‘*’号的项目为增加功能。

KG3位定义2．保护软压板编号如下：（二）适用版本：V3.13B-5 C0=C1=6AF9 9905;V3.13B C0=C1=9CDF 9802等1．定值清单注意：第１８项定值只在北京版本中有，标准版本中无此项。

KG1位定义KG2位定义KG3位定义2．保护软压板编号如下：二．低压线路保护（CSL206B）适用版本：V3.13B 9804 C0=C1=1BD8等特殊零流版本：V3.14BJ C0=C1=15E4等1．KG1KG3位定义[说明]：3I0满度设置方法1：设定当前定值区定值KG1.14=1(M键投入)2：使用MBPC.EXE或MBPC_W.EXE软件修改地址8003H和8004H中的内容8003H和8004H构成双字节浮点值，8003H中存放尾数内容(128-255)，无符号整数，8004H 中存放指数内容(-10-- 10)，有符号整数，补码表示。

公式：2．压板保护软压板编号如下：三．电容器保护（CSP215A/CSP216A）（一）适用版本：V4.13, 9805, C0=C1=14471．定值清单KG1位定义KG3位定义2．保护压板（二）．适用版本：V4.51S(三相式),C0=C1=7FA5 9906等保护功能：1：三相式过流（I段、II段），动作于跳闸2：过压保护，动作于跳闸3：欠压保护，动作于跳闸4：开口三角保护，动作于跳闸5：过负荷保护，动作于跳闸或告警，由控制字设定。

1．定值清单[整定说明]：1：‘*’项为V4.51S版本增加，和说明书不同。

2：过负荷动作于跳闸时，跳闸延时时间=THL（分钟）；过负荷动作于告警时，告警延时时间=MAX（30，60.0/8*THL) (秒)KG1位定义[注]：‘*’项为V4.51S版本增加，和说明书不同。

CSD-200系列保护测控装置技术说明书BD201104CSD-200系列保护测控装置技术说明书编制：校核：标准化审查：审定：出版号：文件代号：出版日期：2013年1月版权所有：北京四方继保自动化股份有限公司注：本公司保留对此说明书修改的权利。

如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。

技术支持电话：0 传真：0重要提示感谢您使用北京四方继保自动化股份有限公司的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于上海标准化CSD-200系列保护测控装置。

2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。

如有随机资料，请以随机资料为准。

3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

4)请使用合格的测试仪器和设备对装置进行试验和检测。

5)装置如出现异常或需维修，请及时与本公司服务热线联系。

6)本装置的默认操作密码是：8888，出厂设置的操作默认密码为7777。

7)出版号是说明书的版本号，不代表软件版本号。

目录第一篇装置的技术说明................................. 错误!未定义书签。

1概述.............................................. 错误!未定义书签。

适用范围................................................. 错误!未定义书签。

装置主要特点............................................. 错误!未定义书签。

2技术条件.......................................... 错误!未定义书签。

环境条件................................................. 错误!未定义书签。

CSC—300微机发变组保护装置检修工艺规程批准：审核：初审：编写：CSC—300微机发变组保护装置检修规程一、设备概况及参数1、保护状况概况CSC-300 系列数字式发电机变压器组保护装置是基于DSP 和MCU 合一的32 位单片机，一体化设计思想，适用于各种容量等级、各种类型的发电机变压器（包括发电机变压器组、发电机、调相机、主变压器、高压厂用变压器、起动/备用变压器、励磁机/励磁变等）的数字式继电保护装置。

本装置用于我厂的发电机变压器组保护。

2、装置主要性能参数2.1 高性能、高可靠、大资源的硬件系统装置采用DSP 和MCU 合一的32 位单片机，高性能的硬件体系保证了装置对所有继电器进行并行实时计算。

装置保持了总线不出芯片的优点，有利于提高保护装置的高可靠性。

装置的保护功能与人机界面、通信功能完全分开，提高了装置的可靠性，并使装置更便于调试、维护和使用。

装置具有大容量的故障录波，储存容量4Mbyte，全过程的故障记录数据可以保存不少于24 次。

完整的事件记录和动作报告，可保存不少于2000 条动作报告和2000 次操作记录，并且掉电不丢失。

装置高性能的硬件系统，多层印制板、SMT 表面贴装和涂敷工艺，加上完善的软件抗干扰措施，使得装置的整体抗干扰能力通过了IEC61000-4 标准中相关EMC的10项抗扰度最高等级要求。

2.2 硬件自检智能化装置内部各模块智能化设计，实现了装置各模块全面实时自检。

装置的模拟量采集回路采用双A/D 冗余设计，实现了模拟量采集回路的实时自检。

装置的继电器检测采用了新方法，可以检测到继电器励磁回路线圈的完好性和监视出口触点的状态，实现了继电器状态的检测与异常告警。

装置的开入回路检测采用了新方法，开入状态经两路光隔同时采集后判断，提高了判断的准确性。

装置可对其中的电源模块的各级输出电压进行实时监测。

装置可对机箱内温度进行实时监测。

2.3 用户界面人性化采用大液晶显示，装置实时显示的差动电流、单元电流、单元电压、频率、压板状态、定值区等信息，可根据用户要求配置。

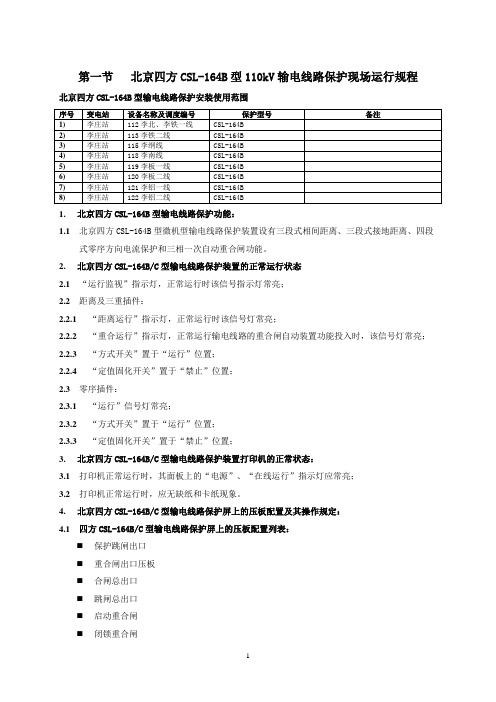

第一节北京四方CSL-164B型110kV输电线路保护现场运行规程北京四方CSL-164B型输电线路保护安装使用范围1.北京四方CSL-164B型输电线路保护功能：1.1北京四方CSL-164B型微机型输电线路保护装置设有三段式相间距离、三段式接地距离、四段式零序方向电流保护和三相一次自动重合闸功能。

2.北京四方CSL-164B/C型输电线路保护装置的正常运行状态2.1“运行监视”指示灯，正常运行时该信号指示灯常亮；2.2距离及三重插件：2.2.1“距离运行”指示灯，正常运行时该信号灯常亮；2.2.2“重合运行”指示灯，正常运行输电线路的重合闸自动装置功能投入时，该信号灯常亮；2.2.3“方式开关”置于“运行”位置；2.2.4“定值固化开关”置于“禁止”位置；2.3零序插件：2.3.1“运行”信号灯常亮；2.3.2“方式开关”置于“运行”位置；2.3.3“定值固化开关”置于“禁止”位置；3.北京四方CSL-164B/C型输电线路保护装置打印机的正常状态：3.1打印机正常运行时，其面板上的“电源”、“在线运行”指示灯应常亮；3.2打印机正常运行时，应无缺纸和卡纸现象。

4.北京四方CSL-164B/C型输电线路保护屏上的压板配置及其操作规定：4.1四方CSL-164B/C型输电线路保护屏上的压板配置列表：⏹保护跳闸出口⏹重合闸出口压板⏹合闸总出口⏹跳闸总出口⏹启动重合闸⏹闭锁重合闸4.2四方CSL-164B/C型输电线路保护屏上的压板操作规定：4.2.1投入“保护跳闸出口”、“跳闸总出口”压板前，应测量压板两端对地电压和端电压，确保断路器不因跳闸出口压板带有电压而发生误动跳闸。

断路器在合闸位置时一端带负电，另一端不带电；4.2.2投入输电线路保护屏“重合闸出口”、“合闸总出口”压板前，应测量压板两端对地电压和端电压，确保断路器不因合闸总出口压板带有电压而发生误动合闸。

断路器在跳闸位置时，“重合闸出口”、“合闸总出口”压板的一端带负电，另一端不带电，压板两端应无电压。

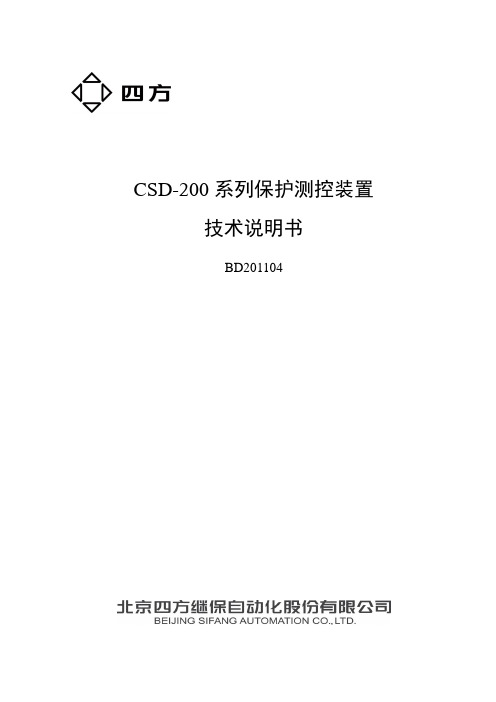

CSD-200系列保护测控装置技术说明书BD201104CSD-200系列保护测控装置技术说明书编制：校核：标准化审查：审定：出版号：V1.01文件代号：F0SF.451.141出版日期：2013年1月所有：四方继保自动化股份注：本公司保留对此说明书修改的权利。

如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。

技术支持：-62986668 传真：-62981900重要提示感谢您使用四方继保自动化股份的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于标准化CSD-200系列保护测控装置。

2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。

如有随机资料，请以随机资料为准。

3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

4)请使用合格的测试仪器和设备对装置进行试验和检测。

5)装置如出现异常或需维修，请及时与本公司服务热线联系。

6)本装置的默认操作密码是：8888，出厂设置的操作默认密码为7777。

7)出版号是说明书的版本号，不代表软件版本号。

目录第一篇装置的技术说明 (1)1概述 (1)1.1适用围 (1)1.2装置主要特点 (1)2技术条件 (3)2.1环境条件 (3)2.2电气绝缘性能 (3)2.3机械性能 (3)2.4电磁兼容性 (3)2.5安全性能 (4)2.6热性能（过载能力） (4)2.7功率消耗 (4)2.8输出触点容量 (4)2.9装置主要技术参数 (4)3装置硬件 (6)3.1装置结构 (6)3.2装置功能组件概述 (6)3.3交流插件（AC） (7)3.4CPU插件（CPU） (7)3.5出口插件（OUT） (7)3.6人机接口（MMI） (7)3.7电源插件（POW） (7)3.8插件布置 (8)4测控功能 (9)4.1测量表计 (9)4.2断路器控制 (9)4.3运行方式控制 (9)4.4可编程逻辑控制 (9)4.5事故记录和分析 (9)4.6通信 (10)4.7诊断功能 (11)4.8CSmart调试分析软件 (11)5CSD-211线路保护测控装置 (12)5.1装置简介 (12)5.2保护元件 (13)5.3定值及整定说明 (22)5.4装置端子图 (25)5.5接线示意图 (26)6CSD-213光纤纵联差动保护测控装置 (27)6.1装置简介 (27)6.2保护元件 (28)6.3定值及整定说明 (35)6.4装置端子图 (38)7CSD-221电容器保护测控装置 (39)7.1装置简介 (39)7.2保护元件 (40)7.3定值及整定说明 (46)7.4装置端子图 (49)8CSD-231电抗器保护测控装置 (50)8.1装置简介 (50)8.2保护元件 (51)8.3定值及整定说明 (56)8.4装置端子图 (58)9CSD-241厂（所）用变保护测控装置 (59)9.1装置简介 (59)9.2保护元件 (60)9.3定值及整定说明 (63)9.4装置端子图 (65)10CSD-246备用电源自动投入装置 (66)10.1装置简介 (66)10.235kV备自投 (67)10.310kV备自投 (68)10.4加速保护及其它功能 (70)10.5定值及整定说明 (71)10.635kV自切逻辑图 (73)10.710kV自切逻辑图 (74)10.8装置端子图 (75)第二篇用户安装使用 (76)11开箱检查 (76)12安装调试 (76)12.1安装 (76)12.2通电前的检查 (76)12.3绝缘电阻测量 (76)12.4装置通电检查 (76)12.5采样精度检查 (77)12.6开入开出校验 (77)12.7跳合闸电流保持试验 (77)12.8站通信检验 (77)12.9保护功能试验 (77)12.10相序检查 (77)13人机接口及其操作 (77)13.1装置正面布置图 (77)13.2正常运行显示 (79)13.3装置菜单 (80)14运行及维护 (82)14.1装置投运 (82)14.2装置运行 (82)14.3运行注意事项 (82)14.4装置的维护 (82)14.5运行环境 (83)15运输、贮存 (83)16附图和附表 (84)16.1电源插件原理图 (84)16.2操作插件原理图 (85)16.3常见故障及对策 (86)第一篇装置的技术说明1概述CSD-200系列保护测控装置适用于110kV以下电网及发电厂的厂用电系统，具备完善的保护、测量、控制与监视功能，为低压电网及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障低压电网及厂用电系统的安全稳定运行。

CSC-103B数字式超高压线路保护装置调试记录装置型号： ______________________装置编号： ______________________额定电压： ______________________额定电流： ______________________ 直流电压： ______________________调试日期： ______________________调试人员： ______________________质检人员： ______________________1. 单板焊接质量检查直接观察或用放大镜检查各插肩上有无元器件焊反、焊错、漏焊或虚焊现象。

（）2. 通电前检查2.1经检查，本装置所有互感器的屏蔽层的接地线均已可靠接地，装置外壳已可靠接地。

（）2.2检查装置面板型号标示、灯光标示、背板端子贴图、端字号标示、装置铭牌标注完整、正确。

（）2.3各插件拔、插灵活，插件与插座之间定位良好，插入深度合适。

大电流端子的短接片在插件插入时应能顶开。

（）2.4各插件跳线及短接线连接设置正确。

（）3．直流稳压电源检查3.1经检查，本装置电源的自启动性能良好，失电告警继电器工作正常。

（）3.2输出电压稳定性检查，将实测值填入表1：表14. 绝缘电阻及工频耐压试验参看调试方法。

将相应结果填入表2（合格打“√”，不合格记录实测值）表2 绝缘及耐压试验记录5. 装置基本功能检查5.1按照调试方法上电进行装置初始化以后，装置运行灯亮，液晶显示正常。

（）5.2 做三次快速拉合直流试验，无任何异常。

（）5.3装置各个CPU板跳线设置正确。

（）5.4装置时钟设置正确，走时准确。

（）5.5装置地址设置正确。

（）5.6装置的间隔名称正确。

（）5.7软定值区切换功能正确。

（）5.8压板投退正确。

（）5.9打印功能正确。

（）5.10定值整定正确。

（）5.11菜单设置正确。

（）5.12面板灯设置正确。

北京四方光纤保护通道对调方案
一、远方保护信号传输装置CSY-102A
两侧装置时钟须设成“一主一从”方式，方式的设置由CPU插件上的J5跳线完成，单侧自环时，应设成主时钟方式，否则通道告警。

1、将装置11n59(+24V)与11n1相连，面板“发命令1”指示灯亮，对侧装置
面板“收指令1”指示灯亮；
2、将装置11n59(+24V)与11n2相连，面板“发命令2”指示灯亮，对侧装置
面板“收指令2”指示灯亮；
3、将装置11n59(+24V)与11n3相连，面板“发命令3”指示灯亮，对侧装置
面板“收指令3”指示灯亮；
4、将装置11n59(+24V)与11n4相连，面板“发命令4”指示灯亮，对侧装置
面板“收指令4”指示灯亮；
5、将装置11n59(+24V)与11n5相连，面板“发命令5”指示灯亮，对侧装置
面板“收指令5”指示灯亮；
二、纵联差动保护装置CSL-103A
因此工程采用专用光纤通道，两侧装置的同步通信时钟采用“一主一从”方式，方式的设置由64KB接口插件上的S1~S3跳线完成。

全部装置于“2—1”位置时为从时钟，全部置于“2—3”位置时为主时钟；两侧装置的采样必须一侧为参考端，另一侧为同步端，方式设置由通信CPU插件上的S1跳线完成，置于“1”位置为参考端，置于“0”位置为同步端；单侧自环时，应设成主时钟和参考端，否则通道告警。

1、本侧装置分别加A、B、C相电流，但不使保护动作，对侧装置面板循环
自检时在三相电容电流和三相制动电流中会显示相应的量；
2、当对侧差动保护起动元件起动或者对侧开关在三跳位置时，本侧才允许分
相电流差动和零序电流保护动作跳闸，起动元件可采用电压突变量起动元件，两侧差动保护压板都应投入。

1线路保护1.1欧阳引擎（2021.01.01）1.2技术参数1.2.1环境条件装置在以下环境条件下能正常工作：(1)工作环境温度：-10℃～＋55℃。

运输中短暂的贮存环境温度-25℃～＋70℃，在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作；(2)相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面无凝露；(3)大气压力：80kPa～110kPa；(4)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。

1.2.2额定参数(1)交流电压Un：100/ 3 V；线路抽取电压Ux：100V 或100/ 3 V；(2)交流电流In：5A ，1A；(3)交流频率： 50Hz；(4)直流电压： 220V，110V；(5)开入输入直流电压：24V(默认)，也可以选择220V 或110V。

1.2.3交流回路精确工作范围(1)相电压： 0.25V～70V ；(2)检同期电压： 0.4V～120V ；(3)电流： 0.08In～30In。

1.2.4差动元件(1)整定范围： 0.1In～2In；级差0.01A；(2)整定值误差：不大于±2.5% 或±0.02 In；(3)动作时间： 2 倍整定值时，不大于20ms。

1.2.5距离元件(1)整定范围：0.01Ω～40Ω(5A)；0.05Ω～200Ω(1A)；级差0.01Ω；(2)距离I 段的暂态超越：不大于±4%；(3)距离I 段动作时间：近处故障不大于15ms；(4)0.7 倍整定值以内时，不大于20ms；(5)测距误差（不包括装置外部原因造成的误差）(6)金属性短路故障电流大于0.01 In 时，不大于±2%，有较大过渡电阻时测距(7)误差将增大。

1.2.6零序方向过流元件(1)整定范围：0.1In ～20In；级差0.01A；(2)零序I 段的暂态超越：不大于±4%。

第一章概述CSF106VD21数字式电动机保护主要用于2000kW以下不设纵差保护的高压异步电动机，亦可作2000kW以上的异步机或同步机的后备保护。

表1-1 CSF106VD系列数字式电动机保护功能配置CSF106VD22同步电动机综合保护，在CSFVD21基础上将速断保护改为差动保护，适用于任何容量的同步电动机，除具有上述异步电动机综合保护功能外，还具有保护动作跳励磁回路灭磁开关输出接口和同步电动机失步联跳电动机高压开关的输入接口，同步电动机失磁信号输入接口。

装置设有RS232、RS485及LONWORKS接口可与监控系统连接,便于实现四遥及远方通讯。

定时全面的自检系统大大提高了保护的可靠性。

同时，本装置支持GPS（全球卫星定位系统）对时。

其主要的技术特点如下：1）以工业级32位MPU单片机系统为核心部件，采用内部总线方式，芯片内设有ADC、32位CPU、QSM、SRAM、TPURAM、TPU、FLASH EEPROM，总线不出芯片，外围电路全部光藕隔离，采集8路模拟量，占用CPU时间不超过1us，高精度、高速率，可扩展到16路模拟量，在线程序写入FLASH芯片（ISP），方便软件修改、升级。

2）128×64点大液晶全汉字显示，调试全部为汉字菜单结构，使用方便、直观、信息详尽丰富。

3）采用工业级芯片，表面贴工艺，体积小，抗震、抗干扰能力强、可靠性高。

4）前面板232串口带光电隔离，可在现场实现通讯，提供更加方便友好的调试操作环境。

5）结构上设计合理，全封闭机箱坚固、抗震、抗干扰能力强，机箱小巧，适合安装于保护屏、开关柜等处。

6）该保护共可录入4套保护定值，便于现场运行。

7）可扩展工业级CAN总线，LON总线网络，组网方便、经济、可靠、可与监控系统直接通讯。

8）自动记录故障数据，掉电不丢失，便于事故分析。

9）线路故障时，除提供光报信号外，保护自动弹出全中文故障报告，直观明了，便于维护。

北京四方CSC-161A型线路保护运行规定1)操作说明(1)装置主菜单包括：运行工况，报告查询，打印，修改时钟，液晶调节，定值设置，装置设定，开出传动，测试操作，压板操作。

因均为中文菜单，均为树型结构，就不做详细说明（密码8888）。

(2)定值区切换在任何时候按上、下定值区切换键，出现定值切换对话框；按上、下定值区切换键、“十”键或“一”键，选择切换的目标定值区区号；按回车键，确认要切换操作，并提示将要切换到的定值区的区号；输入密码8888，按回车键执行定值区切换。

输入密码过程中，左、右方向键可以用来移动多位数值的编辑修改位，“十”键或“一”键改变当前密码数字位的数值；切换完后，装置显示一个消息窗口，提示定值切换已经成功，按任意键即返回切换之前的状态。

打印定值报告。

上面有相应的快捷键F1,F2,F3,F4,也可以进入菜单里面调出报告打印。

2)运行注意事项(1)装置告警说明装置的告警分为告警Ⅰ和告警Ⅱ，告警Ⅰ为严重告警。

有告警Ⅰ时，装置面板告警灯“闪亮”；有告警Ⅱ时，装置面板告警灯“常亮”。

有告警Ⅰ时，装置闭锁保护出口电源。

正常运行时，某断路器控制屏上发“装置故障”光字牌，检查保屏上“告警”指示灯亮，应根据显示信息判断故障，并汇报调度，如属于硬件故障，影响保护运行的，须将本断路器停电进行更换；如属内部软件出错，信号可以复归，则复归信号。

CSC-160系列装置的告警报文、告警类别及处理措施（告警Ⅰ）CSC-160系列装置的告警报文、告警类别及处理措施（告警Ⅱ）2)异常处理及事故分析(1)运行中电源指示灯熄灭，直流消失光字牌亮。

说明装置直流电源消失，应报告值班调度员，申请退出保护。

如果经检查运行人员无法处理，应通知检修人员处理；(2)当“交流电压断线”光字牌亮时，应立即报告值班调度员，然后检查交流电压失压原因，如运行人员无法处理，应申请调度退出保护并通知检修人员；(3)当打印报告中有TA断线时应立即报告值班调度员申请退出保护，并通知检修人员处理。

北京四方继保35kV 及以下保护装置录波调取方法一、准备工具北京四方继保35kV 及以下线路/电容器/所变保护装置一台笔记本电脑一台已交叉的串口公母头转换线一根USB2.0转串口线一根（包括驱动程序）四方公司EPPC 数字式继电保护调试分析软件工具若干二、操作步骤1.如果没有已交叉的串口公母头转换线，可用以下方法实现：a)将未交叉的串口公母头转换线线缆剪断，线缆内有1橙、1蓝、2白、1屏蔽五根线，将这几根线剥开备用。

b)将剪断的两端橙蓝调换相连：橙接蓝，蓝接橙，4根白线接一起，屏蔽线接屏蔽线。

c)分别将各连接后的线使用绝缘胶带包好待用。

2.安装USB转串口线驱动。

如本例使用绿联USB2.0转串口线，打开驱动程序中PL2303_Prolific_DriverInstaller_v1180.exe文件进行安装。

3.将USB2.0转串口线USB口端插入电脑，串口端插入已交叉的串口公母头转换线的一端，公母头转换线另一端插入四方保护装置的串口。

此端插入四方保护装置串口4.在“我的电脑”（或“计算机”）上点击鼠标右键进入“管理”，点击左侧“设备管理器”，在右侧点击“端口（COM和LPT）”，在展开的菜单中找到“Prolific USB-to-Serial Comm Port(COM6)”（COM端口不定），并右击“属性”，在“端口设置”（“Port Settings”）选项卡点击“还原默认值”，如图。

5.点击“高级”(“Advanced…”)，弹出的窗口下部找到“COM端口号”(“COM PortNumber”)，将“COM6”改成“COM1”到“COM5”中未使用（使用中的端口会有“使用中”（“in use”）标记）的一个（本例中使用COM3端口），并一路点击“确定”保存设置。

6.初次使用EPPC软件需要先注册：双击安装文件夹内“install.bat”，可能会提示输入密码“8888”。

完成后打开EPPC软件（280eppc.exe或者eppc_Chs.exe），点击“通讯设置”按钮，“端口”选择刚刚设置好的端口，其他设置与4中设置相同参数并确认。

北京四方继保35kV 及以下保护装置录波调取方法一、准备工具北京四方继保35kV 及以下线路/电容器/所变保护装置一台笔记本电脑一台已交叉的串口公母头转换线一根USB2.0转串口线一根（包括驱动程序）四方公司EPPC 数字式继电保护调试分析软件工具若干二、操作步骤1.如果没有已交叉的串口公母头转换线，可用以下方法实现：a)将未交叉的串口公母头转换线线缆剪断，线缆内有1橙、1蓝、2白、1屏蔽五根线，将这几根线剥开备用。

b)将剪断的两端橙蓝调换相连：橙接蓝，蓝接橙，4根白线接一起，屏蔽线接屏蔽线。

c)分别将各连接后的线使用绝缘胶带包好待用。

2.安装USB转串口线驱动。

如本例使用绿联USB2.0转串口线，打开驱动程序中PL2303_Prolific_DriverInstaller_v1180.exe文件进行安装。

3.将USB2.0转串口线USB口端插入电脑，串口端插入已交叉的串口公母头转换线的一端，公母头转换线另一端插入四方保护装置的串口。

此端插入四方保护装置串口4.在“我的电脑”（或“计算机”）上点击鼠标右键进入“管理”，点击左侧“设备管理器”，在右侧点击“端口（COM和LPT）”，在展开的菜单中找到“Prolific USB-to-Serial Comm Port(COM6)”（COM端口不定），并右击“属性”，在“端口设置”（“Port Settings”）选项卡点击“还原默认值”，如图。

5.点击“高级”(“Advanced…”)，弹出的窗口下部找到“COM端口号”(“COM PortNumber”)，将“COM6”改成“COM1”到“COM5”中未使用（使用中的端口会有“使用中”（“in use”）标记）的一个（本例中使用COM3端口），并一路点击“确定”保存设置。

6.初次使用EPPC软件需要先注册：双击安装文件夹内“install.bat”，可能会提示输入密码“8888”。

完成后打开EPPC软件（280eppc.exe或者eppc_Chs.exe），点击“通讯设置”按钮，“端口”选择刚刚设置好的端口，其他设置与4中设置相同参数并确认。
