北京四方CSC-150型系列母线保护现场运行规程第一节北京四方CSC-150型系列母线保护现场运行规程北京四方CSC-150型母线保护当前安装使用范围1.CSC-150型母差微机保护屏的配置：1.1北京四方CSC-150型微机母线保护配置：快速虚拟比相式电流突变量保护、比率制动式电流母线差动保护（具有复压闭锁出口功能）、母联开关失灵保护（含母联死区保护）和母线充电保护。
2.CSC-150母线保护装置的正常运行2.1CSC-150型微机母线保护装置面板信号灯运行说明“保护运行”灯为绿灯，装置正常运行时点亮。
“母差动作”灯为红灯，母线保护动作出口时点亮。
“母联动作”灯为红灯，母联保护动作出口时点亮。
“交流异常”灯为红灯，交流电流或者交流电压回路异常时点亮。
“互联运行”灯为红灯，母线处于经刀闸互联状态时点亮。
“位置异常”灯为红色，刀闸辅接点与一次系统不对应或刀闸辅接点变位时点亮；“告警”灯为黄色，当发生装置其他异常时亮。
2.2CSC-150型微机母线保护装置正常运行时，“保护运行”绿色灯常亮，液晶屏的背光熄灭。
2.3CSC-150型微机母线保护装置发生异常时，液晶屏的背光点亮，直至异常消失。
2.4下列情况CSC-150型微机母线保护装置液晶屏背光点亮：2.4.1当母线保护发生异常时，液晶屏背光点亮，直至装置异常消失。
2.4.2当母线所接隔离开关的运行方式改变；2.4.3按下保护装置上的任意键（除复位键）微机型母线保护屏的配置：3.北京四方CSC-150母线保护装置压板配置及其投入/退出说明：（以平方站为例）3.1北京四方CSC-150母线保护装置压板配置3.2北京四方CSC-150型母线保护装置保护压板运行规定3.2.1在CSC-150型母线保护装置进行检验工作时，应退出母线保护屏上的所有压板。
3.2.2双母线接线方式下倒换母线运行方式前，应投入“互联投入”压板；母线倒闸操作结束应退出“互联投入”压板。

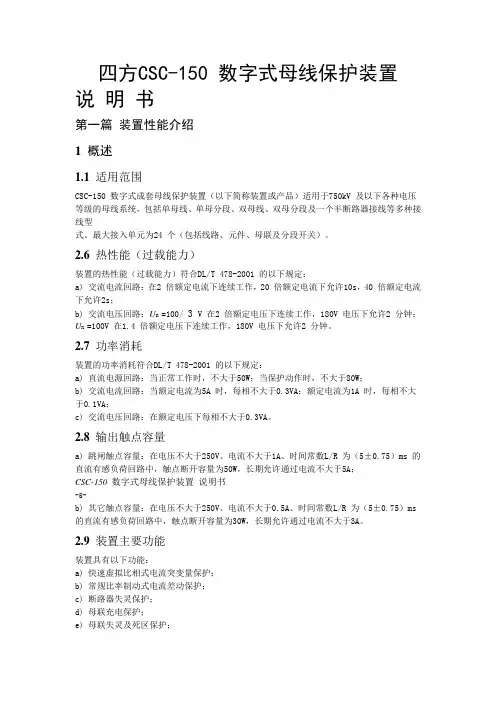

四方CSC-150 数字式母线保护装置说明书第一篇装置性能介绍1 概述1.1 适用范围CSC-150 数字式成套母线保护装置（以下简称装置或产品）适用于750kV 及以下各种电压等级的母线系统，包括单母线、单母分段、双母线、双母分段及一个半断路器接线等多种接线型式。
最大接入单元为24 个（包括线路、元件、母联及分段开关）。
2.6 热性能（过载能力）装置的热性能（过载能力）符合DL/T 478-2001 的以下规定：a) 交流电流回路：在2 倍额定电流下连续工作，20 倍额定电流下允许10s，40 倍额定电流下允许2s；b) 交流电压回路：U n =100/ 3 V 在2 倍额定电压下连续工作，180V 电压下允许2 分钟；U n =100V 在1.4 倍额定电压下连续工作，180V 电压下允许2 分钟。
2.7 功率消耗装置的功率消耗符合DL/T 478-2001 的以下规定：a) 直流电源回路：当正常工作时，不大于50W；当保护动作时，不大于80W；b) 交流电流回路：当额定电流为5A 时，每相不大于0.3VA；额定电流为1A 时，每相不大于0.1VA；c) 交流电压回路：在额定电压下每相不大于0.3VA。
2.8 输出触点容量a) 跳闸触点容量：在电压不大于250V、电流不大于1A、时间常数L/R 为（5±0.75）ms 的直流有感负荷回路中，触点断开容量为50W，长期允许通过电流不大于5A；CSC-150 数字式母线保护装置说明书-5-b) 其它触点容量：在电压不大于250V、电流不大于0.5A、时间常数L/R 为（5±0.75）ms 的直流有感负荷回路中，触点断开容量为30W，长期允许通过电流不大于3A。
2.9 装置主要功能装置具有以下功能：a) 快速虚拟比相式电流突变量保护；b) 常规比率制动式电流差动保护；c) 断路器失灵保护；d) 母联充电保护；e) 母联失灵及死区保护；f) 母联过流保护。

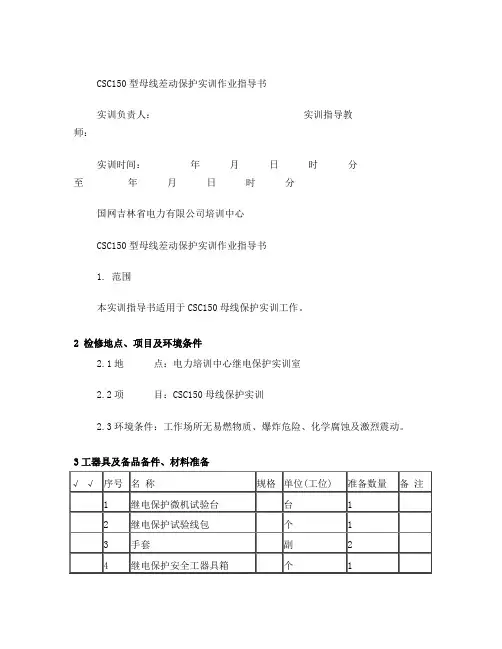

CSC150型母线差动保护实训作业指导书实训负责人：实训指导教师：实训时间：年月日时分至年月日时分国网吉林省电力有限公司培训中心CSC150型母线差动保护实训作业指导书1. 范围本实训指导书适用于CSC150母线保护实训工作。
2 检修地点、项目及环境条件2.1地点：电力培训中心继电保护实训室2.2项目：CSC150母线保护实训2.3环境条件：工作场所无易燃物质、爆炸危险、化学腐蚀及激烈震动。
3工器具及备品备件、材料准备5 插排个 14 实训工序4.1开工√序号内容备注1 根据实训情况合理布置继电保护试验台、继电保护安全工器具2 实训主讲教师交代现场实训项目4.2 CSC-150微机保护装置线路保护实训流程图5实训要求和过程控制√序号实训内容过程控制备注1熟悉CSC150微机保护装置1.1 CSC150微机保护装置在电力系统中的应用1.2 CSC150微机保护装置主要功能配置2学习有关安全操作规定及注意事项参考CSC150为微机线路保护检验规程3 实训工作前准备3.1试验电源接取3.2微机保护装置试验前许可状态记录3.3填写继电保护二次工作安全措施票6 CSC150为微机保护装置调试详解6.1 装置通电检查6.1.1 通电初步检验保护装置通电后，先进行全面自检。
自检通过后面板上运行监视绿色灯亮，其它指示灯灭；液晶第一行显示实时时钟，并无异常报警。
6.1.2 键盘检查在保护装置正常运行状态下，按“SET”键，进入主菜单，“QUIT”键取消。
操作“←”、“→”、“↓”、“↑” 及“信号复归”键，检验按键功能正确。
快捷键：F1：打印最近一次动作报告。
F2：打印当前定值区的定值。
F3：打印采样值。
F4：打印装置信息和运行工况。
＋：定值区号加1。
－：定值区号减1。
6.1.3 装置设定a)时钟的整定保护装置在运行状态下，进入装置主菜单－修改时钟菜单中正确设置装置时钟。
回到液晶正常显示下，观察时钟应运行正常。
b)时钟的失电保护功能检验时钟整定好以后，通过断开、合上电源开关的方法，检验在直流消失一段时间的情况下，走时仍准确，正确。

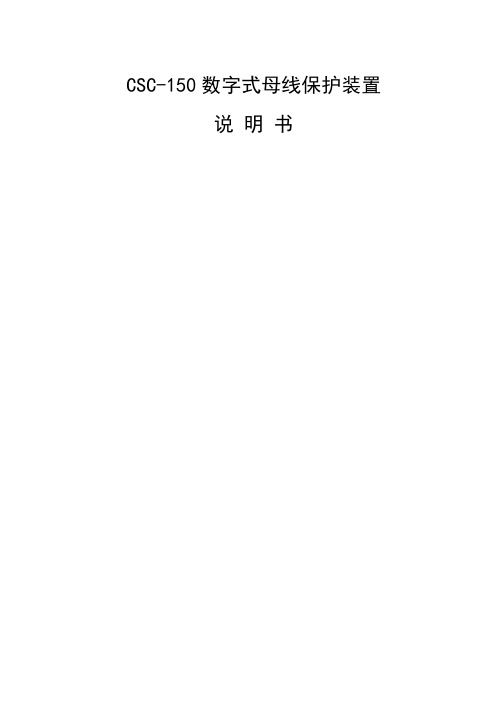

CSC-150数字式母线保护装置说明书CSC-150数字式母线保护装置说明书编制：操丰梅校核：宋小舟标准化审查：梁路辉审定：张忠理印刷版本号：V1.0文件代出版日期：2004.4版权所有：北京四方继保自动化股份有限公司注：本公司保留对此说明书修改的权利。
如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。
重要提示感谢您使用北京四方继保自动化股份有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于CSC-150数字式母线保护装置。
2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4)请使用合格的测试仪器和设备对装置进行试验和检测。
5)装置如出现异常或需维修，请及时与本公司服务热线联系。
6)本装置的操作密码是：8888。
目录2.4电磁兼容性 .................................................................................................................6.8保护压板投退 .............................................................................................................7.3充电保护 .....................................................................................................................13.3CSC-150/1面板布置图 ............................................................................................13.6CSC-150/2背板端子图 ............................................................................................第一篇装置性能介绍1 概述1.1 适用范围CSC-150母线保护装置是适用于750kV及以下电压等级，包括单母线、单母分段、双母线、双母分段及一个半断路器接线等多种接线型式，最大接入单元为24个（包括线路、元件、母联及分段开关）的数字式成套母线保护装置（以下简称装置或产品）。

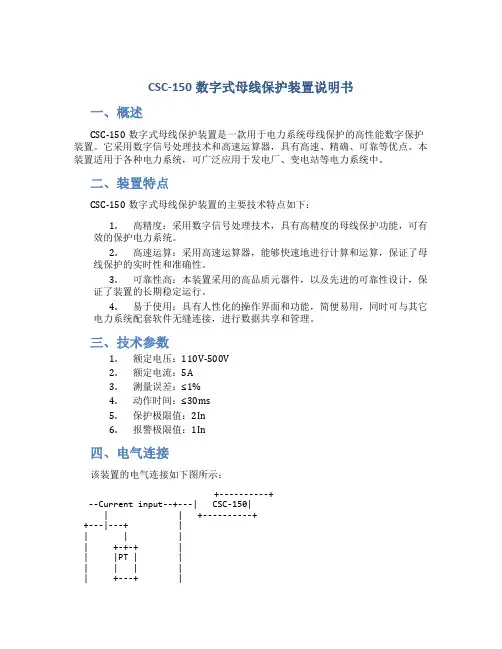

CSC-150数字式母线保护装置说明书一、概述CSC-150数字式母线保护装置是一款用于电力系统母线保护的高性能数字保护装置。
它采用数字信号处理技术和高速运算器，具有高速、精确、可靠等优点。
本装置适用于各种电力系统，可广泛应用于发电厂、变电站等电力系统中。
二、装置特点CSC-150数字式母线保护装置的主要技术特点如下：1.高精度：采用数字信号处理技术，具有高精度的母线保护功能，可有效的保护电力系统。
2.高速运算：采用高速运算器，能够快速地进行计算和运算，保证了母线保护的实时性和准确性。
3.可靠性高：本装置采用的高品质元器件，以及先进的可靠性设计，保证了装置的长期稳定运行。
4.易于使用：具有人性化的操作界面和功能，简便易用，同时可与其它电力系统配套软件无缝连接，进行数据共享和管理。
三、技术参数1.额定电压：110V-500V2.额定电流：5A3.测量误差：≤1%4.动作时间：≤30ms5.保护极限值：2In6.报警极限值：1In四、电气连接该装置的电气连接如下图所示：+----------+--Current input--+---| CSC-150|| | +----------++---|---+ || | || +-+-+ || |PT | || | | || +---+ || || |---Voltage input--+-五、操作说明使用CSC-150数字式母线保护装置时，请参照以下步骤进行操作：1.接通电源，按下“开机”按钮，装置开始工作。
2.在装置的操作面板上设置相关参数，包括额定电压、额定电流等。
3.连接电力系统，检查电气接线是否正确，并进行电压的校正和调整。
4.确认母线保护装置已经处于工作状态，并进行功能测试和运行状态监测。
5.在操作面板上实时监测电力系统的工作状态，并进行数据记录和分析。
六、注意事项1.请在使用装置前认真阅读本说明书。
2.使用装置时请务必检查电气连接是否正确，确保安全可靠。

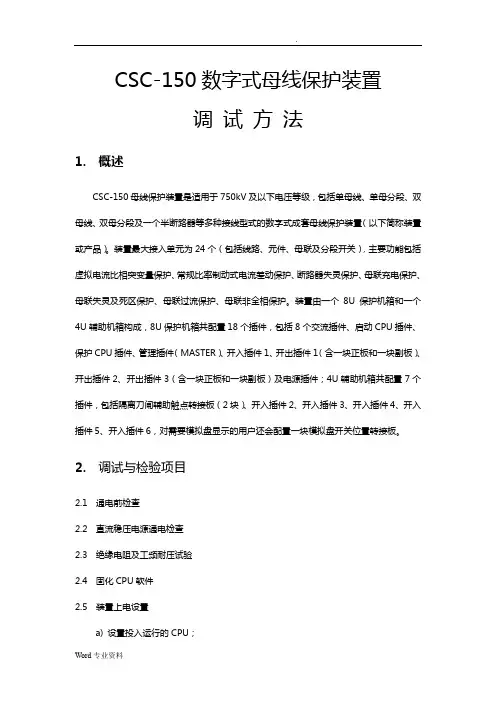

CSC-150数字式母线保护装置调试方法1. 概述CSC-150母线保护装置是适用于750kV及以下电压等级，包括单母线、单母分段、双母线、双母分段及一个半断路器等多种接线型式的数字式成套母线保护装置（以下简称装置或产品）。
装置最大接入单元为24个（包括线路、元件、母联及分段开关），主要功能包括虚拟电流比相突变量保护、常规比率制动式电流差动保护、断路器失灵保护、母联充电保护、母联失灵及死区保护、母联过流保护、母联非全相保护。
装置由一个8U保护机箱和一个4U辅助机箱构成，8U保护机箱共配置18个插件，包括8个交流插件、启动CPU插件、保护CPU插件、管理插件（MASTER）、开入插件1、开出插件1（含一块正板和一块副板）、开出插件2、开出插件3（含一块正板和一块副板）及电源插件；4U辅助机箱共配置7个插件，包括隔离刀闸辅助触点转接板（2块）、开入插件2、开入插件3、开入插件4、开入插件5、开入插件6，对需要模拟盘显示的用户还会配置一块模拟盘开关位置转接板。
2. 调试与检验项目2.1 通电前检查2.2 直流稳压电源通电检查2.3 绝缘电阻及工频耐压试验2.4 固化CPU软件2.5 装置上电设置a) 设置投入运行的CPU；b) 设置装置时钟；c) 检查软件版本号及CRC校验码；d) 整定系统定值；e) 设置保护功能压板；f) 整定保护定值。
g) 装置开入开出自检功能2.6 打印功能检查2.7 开入检查2.8 开出传动试验2.9 模拟量检查a) 零漂调整与检查；b) 刻度调整与检查；c) 电流、电压线性度检查；d) 电流、电压回路极性检查；e) 模入量与测量量检查。
2.10 保护功能试验a) 各种保护动作值检验和动作时间测量。
b) 整组试验。
2.11 直流电源断续试验2.12 高温连续通电试验2.13 定值安全值固化3. 检验步骤及方法3.1 通电前检查a) 检查装置面板型号标示、灯光标示、背板端子贴图、端子号标示、装置铭牌标注完整、正确。

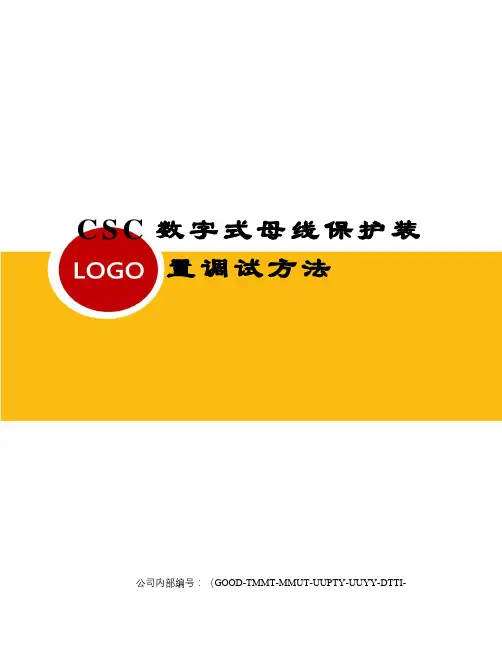

C S C数字式母线保护装置调试方法公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-C S C-150数字式母线保护装置调试方法1. 概述CSC-150母线保护装置是适用于750kV及以下电压等级，包括单母线、单母分段、双母线、双母分段及一个半断路器等多种接线型式的数字式成套母线保护装置（以下简称装置或产品）。
装置最大接入单元为24个（包括线路、元件、母联及分段开关），主要功能包括虚拟电流比相突变量保护、常规比率制动式电流差动保护、断路器失灵保护、母联充电保护、母联失灵及死区保护、母联过流保护、母联非全相保护。
装置由一个8U保护机箱和一个4U辅助机箱构成，8U保护机箱共配置18个插件，包括8个交流插件、启动CPU插件、保护CPU插件、管理插件（MASTER）、开入插件1、开出插件1（含一块正板和一块副板）、开出插件2、开出插件3（含一块正板和一块副板）及电源插件；4U辅助机箱共配置7个插件，包括隔离刀闸辅助触点转接板（2块）、开入插件2、开入插件3、开入插件4、开入插件5、开入插件6，对需要模拟盘显示的用户还会配置一块模拟盘开关位置转接板。
2. 调试与检验项目2.1 通电前检查2.2 直流稳压电源通电检查2.3 绝缘电阻及工频耐压试验2.4 固化CPU软件2.5 装置上电设置a) 设置投入运行的CPU；b) 设置装置时钟；c) 检查软件版本号及CRC校验码；d) 整定系统定值；e) 设置保护功能压板；f) 整定保护定值。
g) 装置开入开出自检功能2.6 打印功能检查2.7 开入检查2.8 开出传动试验2.9 模拟量检查a) 零漂调整与检查；b) 刻度调整与检查；c) 电流、电压线性度检查；d) 电流、电压回路极性检查；e) 模入量与测量量检查。
2.10 保护功能试验a) 各种保护动作值检验和动作时间测量。
b) 整组试验。
2.11 直流电源断续试验2.12 高温连续通电试验2.13 定值安全值固化3. 检验步骤及方法3.1 通电前检查a) 检查装置面板型号标示、灯光标示、背板端子贴图、端子号标示、装置铭牌标注完整、正确。

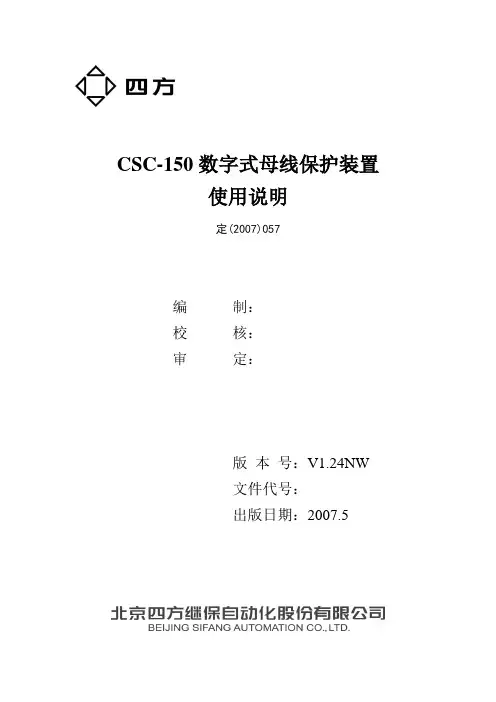

CSC-150数字式母线保护装置使用说明定(2007)057编制：校核：审定：版本号：V1.24NW文件代号：出版日期：2007.5CSC-150数字式母线保护装置使用说明1. 简介河北南网CSC-150 V1.24NW是在CSC-150 V1.23NW版软件基础上修改得到的，适用于标准双母线、或带专用旁路接线，或母联兼旁路。
本软件配置有母线差动保护、断路器失灵保护、母联充电保护、母联过流保护、母联非全相保护和母联失灵保护，最大接入单元为21，母联接入元件1，专用旁路接入元件8。
需要外部解除电压闭锁功能时最大可接入4台主变（元件4、元件5、元件6、元件7），考虑旁路代主变。
用户可以根据需要投入所需功能。
装置内部软件版本号确认如下：CPU1:母线保护 V1.24NW 2007.04 6643 0583制造编码 0124NW 2007.04 7F08 0538CPU2：CRC：AEA6开入编码:开入1 V1.1A 2005.11 F4E3开入2 V1.0A 2004.07 BE6E开入3 V1.0A 2004.07 BE6E开入4 V1.0A 2004.07 BE6E开入5 V1.0A 2004.07 BE6E开入6 V1.0A 2004.07 BE6E开出编码:开出1：V1.02 2004.08 49B7开出2：V1.02 2004.08 49B7开出3：V1.04 2005.07 6597开出4：V1.02 2004.08 49B7三以太网：管理1板： V5.02NW 2007.06 C76CMST150EX V5.02NW 2007.06 C76C双以太网：管理1板： V5.02NW 2007.06 3893MST150EX V5.02NW 2007.06 3893注：如果开入、开出、管理、面板、CAN芯片版本发生变化参照最新版本使用。
面板配置文件为：MstCfg_7D4A.CFG-1-CSC-150数字式母线保护装置使用说明2.保护功能介绍差动保护1）电流差动保护具有快速虚拟电流突变量保护和常规比率制动式电流差动保护。

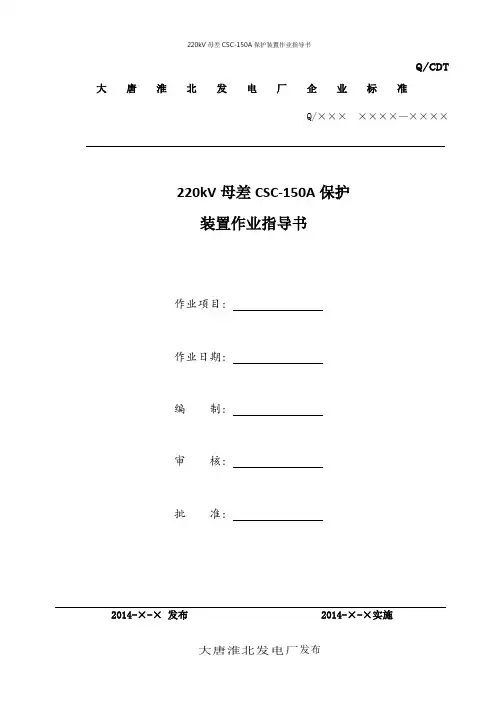

Q/CDT 大唐淮北发电厂企业标准Q/×××××××—××××220kV母差CSC-150A保护装置作业指导书作业项目:作业日期:编制:审核:批准:2014-×-×发布 2014-×-×实施大唐淮北发电厂发布目录1 装置检验要求及注意事项 (3)2 保护装置检验准备工作： (4)3 屏柜及装置的检查 (6)4 二次回路检验 (8)5装置通电检验 (9)6开入量检查 (10)7开出量检查 (14)8交流量幅值精度及相位调试 (19)9保护功能调试 (20)10装置投运准备工作： (27)11保护带负荷测相位（要求打印采样报告附后） (27)12保护装置检验结论及有无遗留问题： (30)附件一：继电保护二次工作保护压板及设备投切位置确认单 (31)附件二：继电保护二次工作安全措施票 (32)1 装置检验要求及注意事项1.1新安装装置的检验应按本检验报告规定的全部项目进行。
1.2 定期检验的全部检验项目按本检验报告中注“*”、“Δ”号的项目进行。
1.3 定期检验的部分检验项目按本检验报告中注“Δ”号的项目进行。
1.4 每2年进行一次部分检验，6年进行一次全部检验，结合一次设备停电进行断路器的传动试验。
1.5 装置检验详细步骤参照相应规程及生产厂家说明书。
1.6本作业指导书以书面的形式保存现场班组。
1.7 试验过程中的注意事项1.7.1 断开直流电源后才允许插、拔插件，插、拔插件必须有措施，防止因人身静电损坏集成电路芯片。
插、拔交流插件时应防止交流电流回路开路。
1.7.2 存放E2PROM芯片的窗口要用防紫外线的不干胶封死。
1.7.3 调试中不要更换芯片，确要更换芯片时应采用人体防静电接地措施，芯片插入的方向应正确，并保证接触可靠。
1.7.4 原则上不能使用电烙铁，试验中确需电烙铁时，应采用带接地线的烙铁或电烙铁断电后再焊接。
CSC-150数字式母线保护装置调试方法1. 概述CSC-150母线保护装置是适用于750kV及以下电压等级，包括单母线、单母分段、双母线、双母分段及一个半断路器等多种接线型式的数字式成套母线保护装置（以下简称装置或产品）。
装置最大接入单元为24个（包括线路、元件、母联及分段开关），主要功能包括虚拟电流比相突变量保护、常规比率制动式电流差动保护、断路器失灵保护、母联充电保护、母联失灵及死区保护、母联过流保护、母联非全相保护。
装置由一个8U保护机箱和一个4U 辅助机箱构成，8U保护机箱共配置18个插件，包括8个交流插件、启动CPU插件、保护CPU插件、管理插件（MASTER）、开入插件1、开出插件1（含一块正板和一块副板）、开出插件2、开出插件3（含一块正板和一块副板）及电源插件；4U辅助机箱共配置7个插件，包括隔离刀闸辅助触点转接板（2块）、开入插件2、开入插件3、开入插件4、开入插件5、开入插件6，对需要模拟盘显示的用户还会配置一块模拟盘开关位置转接板。
2. 调试与检验项目2.1 通电前检查2.2 直流稳压电源通电检查2.3 绝缘电阻及工频耐压试验2.4 固化CPU软件2.5 装置上电设置a) 设置投入运行的CPU；b) 设置装置时钟；c) 检查软件版本号及CRC校验码；d) 整定系统定值；e) 设置保护功能压板；f) 整定保护定值。
g) 装置开入开出自检功能2.6 打印功能检查2.7 开入检查2.8 开出传动试验2.9 模拟量检查a) 零漂调整与检查；b) 刻度调整与检查；c) 电流、电压线性度检查；d) 电流、电压回路极性检查；e) 模入量与测量量检查。
2.10 保护功能试验a) 各种保护动作值检验和动作时间测量。
b) 整组试验。
2.11 直流电源断续试验2.12 高温连续通电试验2.13 定值安全值固化3. 检验步骤及方法3.1 通电前检查a) 检查装置面板型号标示、灯光标示、背板端子贴图、端子号标示、装置铭牌标注完整、正确。
b) 对照装置的分板材料表，逐个检查各插件上元器件应与其分板材料表相一致，印刷电路板应无机械损伤或变形，所有元件的焊接质量良好，各电气元件应无相碰，断线或脱焊现象。
c) 各插件拔、插灵活，插件和插座之间定位良好，插入深度合适；大电流端子的短接片在插件插入时应能顶开。
d) 交流插件上的TA和TV规格应与要求的参数相符。
e) 检查各插件的跳线均应符合表1、表2和表3要求。
表1 CPU板跳线说明表3 开出板跳线说明3.2 直流稳压电源通电检查a) 同时接入两个直流电源插件。
b) 给上额定直流电源，失电告警继电器应可靠吸合，用万用表检查其接点应可靠断开。
c) 检查电源的自启动性能：当外加试验直流电源由零缓慢调至80%额定值时，用万用表监视失电告警继电器接点应为从闭合到断开。
然后，拉合一次直流电源，万用表应有同样反应。
d) 检查输出电压值及稳定性：在断电的情况下，转插电源插件，然后在直流输入电压100 额定值下，用万用表测量各级输出电压，应满足表4要求，并且在100%额定电压值时，各级输出电压应保持稳定。
表4 标准电压及允许范围（单位：V）3.3 绝缘电阻及工频耐压试验a) 绝缘试验：用电压等级500V的摇表，短接相应端子。
绝缘电阻应不小于100 MΩ。
b) 工频耐压试验：按表5要求的试验项目短接相应端子，做耐压试验，试验时应无击穿，无闪络现象出现。
在调试过程中，如交流插件有改动，必须对交流插件重新打耐压，工频耐压时间均为1 min（其中耐压交流2kV可以用直流3kV替代）。
A组：交流电压输入回路端子X13插件的a5-a10、b5-b10B组：交流电流输入回路端子X1、X2、X3、X4、X10、X11、X12插件的a1-a10、b1-b10，X13插件的a1-a2，b1-b2 C组：直流电源输入回路端子X9、X25插件的a20、a26D组：开出及中央信号端子X14、X15、X16、X17、X18插件的a2-a32、c2-c32 E组：220V开入端子X19、X24插件的a4-a26、c4-c26，X20、X21、X22插件的a4-a30、c4-c30，X5插件的c4-c26 F组：24V开入端子X5插件的a4-a26接地：接地端子X9插件a32、c32（机壳）表5 绝缘及耐压试验试验项目绝缘电阻工频耐压试验备注技术要求（MΩ）实测（MΩ）技术要求（kV）耐压水平（kV）A、B组对地≥100 2C组对地 2D组对地 2E组对地 2F组对地 1A组对B、C、D、E、F组 2B组对C、D、E、F组 2C组对D、E、F组 2D组对E、F组 2E 组对F组 23.4 固化CPU软件装置上电，根据固化软件要求按表6固化各CPU软件。
固化完所有软件后，装置重新上电。
表6 CPU软件固化说明表3.5 装置上电设置（所有人机对话操作参照说明书“人机接口及其操作”部分）3.5.1 设置投入运行的CPU投入CPU1、CPU2、CPU3、CPU4、CPU5、CPU6。
3.5.2 设置装置时钟a) 整定装置的时间和日期。
b) 回到液晶正常显示下，观察时钟应运行正常。
c) 拉掉装置电源5 min，然后再上电，检查液晶显示的时间和日期，在掉电时间内装置时钟应保持运行，并走时准确。
3.5.3 检查软件版本号及CRC校验码及装置参数软件的正确性是通过其CRC校验码来判别的。
记录装置类型、各软件的版本号和CRC 校验码，并检查其与有效版本是否一致；检查额定值是否与铭牌一致。
3.5.4 整定装置参数装置参数见表7。
表7 装置参数清单系统定值控制字见表8。
表8 系统定值控制字单母分段单元控制字见表9。
表9 单母分段单元控制字单母分段单元控制字1和单母分段单元控制字2是仅在单母分段的运行方式下有用，主要是选择单母分段方式下每个单元所在母线。
系统定值控制字和单母分段单元控制字整定权限仅限于厂家，用户可以查阅但不可更改，所以必须在出厂前根据“软件设计说明”设置好合适的系统定值控制字，并通过调试软件CSPC将系统定值控制字设置为“只读”型式（设置方法参见“CSPC软件使用说明”中“定值属性配置”），设置结果应记录到“调试记录”中相应的位置，以便用户确认。
3.5.5 设置保护功能压板装置的功能压板可设置成硬压板或软硬压板串联模式，在调试时将各功能压板开入端子与+24V相联。
在设置成硬压板模式时，如果压板开入端子开入有效，面板会发相对应报文：“×××保护投入”；如果设为软硬压板串连模式，除了压板开入有效外还必须在软压板投退中投入相应的软压板，面板才会发相应报文。
3.5.6 整定保护定值差动保护定值见表10。
表10 差动保护定值清单差动保护控制字见表11。
表11 差动保护控制字断路器失灵保护定值见表12。
表12 断路器失灵保护定值清单断路器失灵保护控制字见表13。
表13 断路器失灵保护控制字充电保护定值见表14。
表14 充电保护定值清单充电保护控制字见表15。
表15 充电保护控制字母联过流保护定值见表16。
表16 母联过流保护定值清单母联过流保护控制字见表17。
表17 母联过流保护控制字母联非全相保护定值见表18。
表18 母联非全相保护定值清单在未知具体工程要求时可按默认定值进行保护功能测试，工程验收时按工程要求进行整定，整定原则参考说明书。
3.5.7装置开出自检装置开出板上电后30s和每天早上10点均会进行一次自检。
如果装置开出板存在故障，会告警发报文“开出不响应”或“开出击穿”。
3.6 打印功能检查连接方法一：在确认打印机不带电的情况下，把专用打印电缆的一端与打印机相连，另一端与X6插件的打印发、打印收和打印地相连，然后打开打印机。
连接方法二：在确认打印机不带电的情况下，把打印卡的一端通过专用的打印电缆与打印机相连，另一端通过另一种专用打印电缆与LONA（X6插件10、12端子）相连，然后打开打印机。
每次打开打印机都应打印1行打印卡的版本号，确认打印卡版本号为有效版本，否则即认为打印卡工作不正常，应更换。
a) 打印定值。
b) 打印采样值。
c) 打印录波（图形和数字）。
d) 打印开入。
e) 打印各类报告。
f) 打印装置参数。
g) 打印工况。
3.7 开入和主接线显示灯检查开入主要为220V（或110V）开入和少数的24V开入，220V（或110V）开入包括隔离刀闸辅助触点开入（插件X19、X24）、失灵启动开入（插件X20、X21、X22）、母联跳位及合位、母联旁路状态、母联手合开入、解除电压闭锁等（插件X5），24V开入包括信号复归、刀闸位置确认等（插件X5）。
隔离刀闸辅助触点开入是通过开入报文来确认开入的正确性的。
把4U机箱面板上的开关拨到“自动”，用+220V（或+110V）接通各开入端子，4U机箱面板上对应的灯被点亮呈绿色，同时逐一通断开入电平，并查看相应的报文是否正确。
把4U机箱面板上的开关拨到“强合”，对应的灯应该亮，并且颜色呈红色。
失灵开入和其他的220V（或110V）开入通过用+220V（或+110V）接通各开入端子，查看MASTER的开入显示状态来确认。
刀闸位置确认开入通过用+24V接通其端子后查看开入显示状态确认；信号复归开入可以用+24V接通其端子号后查看开入显示状态确认，也可以在模拟试验时进行，保护动作后用+24V接通信号复归开入可以使CPU复位。
3.8 开出传动试验选择保护开出传动菜单。
传动出口继电器时对应的接点应闭合，传动信号继电器时对应的接点应闭合且有灯光信号，复归已驱动的开出只要按面板上的复归按钮即可。
试验结果应符合表19。
3.9 模拟量检查注意：在进行模拟量检测前退出所有压板，并在上电5min后进行零漂调整和刻度调整。
3.9.1 零漂调整与检查通过CSPC或打印采样值进行零漂查看；通过MMI“查看零漂”查看到的零漂不能正确显示通道的直流分量。
零漂调整可以通过CSPC或MMI汉化菜单进行调整，还可以选择指定通道或全部通道进行调整。
零漂调整后需要重新上电，用CSPC或打印采样值查看调整合格后。
再继续后面的调试。
单个采样点电流值小于0.1In，电压小于0.5V即判别为合格。
3.9.2 刻度调整与检查通过CSPC或MMI汉化显示菜单可以直接进行刻度调整和刻度查看，刻度调整可以选择指定通道或全部通道进行调整。
3.9.3 刻度查看及线性度检查将电流回路顺极性分组串联并在回路中串入0.2级（或0.5级）电流表一块，对入端和出端分别加入0.08I n~5I n交流电流（电流大于10A时持续通电时间不超过10s），将所有电压回路同极性并联并并入0.2级（或0.5级）电压表一块，对入端和出端分别加入0.01U n~1.4U n交流电压，通过CSPC或MMI汉化显示菜单查看各电流和电压的大小，所得结果应满足：电流通道在电流小于0.2I n时刻度误差小于10%，大于0.2I n时刻度误差小于3%(或0.01In)；电压通道在电压小于1V时刻度误差小于10%，大于1V时刻度误差小于3%(或0.01Un)。
