测井曲线基本原理及其应用测井曲线基本原理及其应用一.国产测井系列1、标准测井曲线2.5m底部梯度视电阻率曲线。
地层对比,划分储集层,基本反映地层真电组率。
恢复地层剖面。
自然电位(SP)曲线。
地层对比,了解地层的物性,了解储集层的泥质含量。
2、组合测井曲线(横向测井)含油气层(目的层)井段的详细测井项目。
双侧向测井(三侧向测井)曲线。
深双侧向测井曲线,测量地层的真电组率(RT),试双侧向测井曲线,测量地层的侵入带电阻率(RS)。
0.5m电位曲线。
测量地层的侵入带电阻率。
0.45m底部梯率曲线,测量地层的侵入带电阻率,主要做为井壁取蕊的深度跟踪曲线。
补偿声波测井曲线。
测量声波在地层中的传输速度。
测时是声波时差曲线(AC)自然电位(SP)曲线。
井径曲线(CALP)。
测量实际井眼的井径值。
微电极测井曲线。
微梯度(RML),微电位(RMN),了解地层的渗透性。
感应测井曲线。
由深双侧向曲线计算平滑画出。
[L/RD]*1000=COND。
地层对比用。
3、套管井测井曲线自然伽玛测井曲线(GR)。
划分储集层,了解泥质含量,划分岩性。
中子伽玛测井曲线(NGR)划分储集层,了解岩性粗细,确定气层。
校正套管节箍的深度。
套管节箍曲线。
确定射孔的深度。
固井质量检查(声波幅度测井曲线)二、3700测井系列1、组合测井双侧向测井曲线。
深双侧向测井曲线,反映地层的真电阻率(RD)。
浅双侧向测井曲线,反映侵入带电阻率(RS)。
微侧向测井曲线。
反映冲洗带电阻率(RX0)。
补偿声波测井曲线(AC),测量地层的声波传播速度,单位长度地层价质声波传播所需的时间(MS/M)。
反映地层的致密程度。
补偿密度测井曲线(DEN),测量地层的体积密度(g/cm3),反映地层的总孔隙度。
补偿中子测井曲线(CN)。
测量地层的含氢量,反映地层的含氢指数(地层的孔隙度%)自然电位曲线(SP)自然伽玛测蟛曲线(GR),测量地层的天然放射性总量。
划分岩性,反映泥质含量多少。
测井曲线标准化软件测井曲线标准化软件是一种用于处理和分析地质勘探数据的专业软件工具。
它可以帮助地质工程师和勘探人员对测井曲线数据进行标准化处理,从而更准确地理解地下地质结构和岩层性质。
本文将介绍测井曲线标准化软件的基本原理、功能特点以及应用范围,希望能为相关领域的专业人士提供参考和帮助。
测井曲线标准化软件的基本原理是利用数学和物理模型对测井曲线数据进行处理和分析。
通过对地下岩层的电性、声波传播速度等物理特性进行建模,软件可以将原始的测井曲线数据转化为标准化的曲线图,从而更直观地展现地下地质结构和岩层性质。
同时,软件还可以对曲线数据进行滤波、校正和匹配,提高数据的准确性和可靠性。
测井曲线标准化软件具有多种功能特点,包括数据导入导出、曲线处理分析、图形展示和报告生成等。
用户可以将不同格式的测井数据导入软件进行处理,然后通过图形展示和报告生成功能,直观地展现地下地质结构和岩层性质。
此外,软件还提供了丰富的曲线处理分析工具,如滤波、校正、匹配等,帮助用户更好地理解和利用测井曲线数据。
测井曲线标准化软件广泛应用于石油、天然气、煤炭和地热等领域的地质勘探和资源开发中。
在油田勘探中,软件可以帮助地质工程师分析地下油气层的性质和分布规律,指导钻井和采油作业。
在煤炭勘探中,软件可以帮助勘探人员评价煤层的厚度、倾角和质量,指导煤矿的开发和生产。
在地热勘探中,软件可以帮助地质工程师评估地下热水资源的分布和储量,指导地热能的开发和利用。
总之,测井曲线标准化软件是地质勘探领域的重要工具,它可以帮助地质工程师和勘探人员更准确地理解地下地质结构和岩层性质,指导资源勘探和开发工作。
希望本文介绍的内容能为相关领域的专业人士提供参考和帮助,促进地质勘探技术的进步和发展。
测井曲线标准化方法研究陈熹【摘要】Because Changling depressed area has undergone 60 years of exploration and development, and coupled with differences in well site borehole conditions, logging suite, instrument calibration, the time of measurement and other factors, the logging curves exist system error. Soin the study on reservoir parameters and effective thickness division, influence of these factors on raw data need be eliminated, it is necessaryto standardize the log curve to ensure the rationality and reliability of interpretation results. Standardization of well logging curve method can be divided into two types of qualitative method and quantitative method. Qualitative methods mainly include standardization of histogram correction, average standardized correction and overlap figure standardized correction; Quantitative methods are trend surface analysis and correction. In this paper,using Matlap software, the trend surface method was used to carry out the logging curve standardization in the study area. The results show that the standardized correction with trend surface method can eliminate the adverse factors to accurately extract the logging curve in the various of useful geological information.%由于长岭凹陷区经过近60年的勘探开发,再加上井场井眼条件的差异、测井系列、仪器刻度、测量时间及操作者不同等因素,使得各测井曲线存在系统误差。
第二章测井曲线标准化2.1 技术流程测井曲线标准化工作是为测井解释储集层参数,进行油藏描述的前期准备工作。
在本项目中,测井曲线均来自纸质图纸直接数字化而来。
而之前并没有进行过任何数据处理工作,同时不同时期测测井工作是通过不同仪器测进行的,这样很难保其标准刻度器和操作方法是想同的,故各井测井数据间必然存在以刻度因素为住的误差。
为了使测井资料能客观地反映储层的“四性”关系,保证解释结果的可靠性,在进一步研究各测井解释参数之前,需要对测井数据进行必要的质量检查与校正。
预处理的内容有很多,如环境校正,深度校正、系统校正等。
从实际情况出发,本项研究对测井数据进行了必要的环境校正、深度校正(深度对齐),同时,对测井数据的一致性进行了检验与统一。
方图分分析交汇图分析趋势面分析图2-1 测井曲处理及标准化流程图2.2 环境校正测井环境如井径、泥浆密度与矿化度、泥饼、井壁粗糙度、泥浆侵入带、递呈温度与压力、围岩以及一起外径、间隙等等非地质因素,不可避免地要对各种测井曲线发生不同程度影响;特别是在井眼及泥浆质量不好的等情况下,这些飞地层因素的影响回事测井曲线发生严重的歪曲,知识直接用这些测井曲线难以取得较好的测井解释与数据处理效果。
测井曲线环境校正之前,进行的测井曲线环境分析与评估工作。
由于测井环境对不同系列的测井曲线影响的原理与影响程度均不同,因此在测井环境的分析中,需要根据不同类型的曲线分别进行分析和校正工作。
说明:测井曲线的环境校正工作通常都在测井现场,根据实时数据进行的。
由于本项目进行的时间与测井时间间隔较久,详细实时数据没有记录,仅能根据测井图纸图头信息表中的数据进行参考性的环境校正。
电阻率曲线由于泥浆电阻率R m不同于地层电阻率R t,故所测得视电阻率曲线必然要受到泥浆电阻率的影响。
井径大小反映了井下仪器周围泥浆厚度变化,故井径影响实质上反映了泥浆电阻率的影响,因此,将泥浆与井径影响放在一起研究。
一般来说,井眼径向几何因子很小,只有当泥浆电阻率R m很低(盐水泥浆)或者井径d很大时,才进行校正。
Moonsea讲的有道理,不同的地质构造条件应选用不同的标准化方法,当研究区域较小或井位分布密集,岩层空间分布变化不大的情况下,可采用直方图法;如果研究区域跨度较广,岩层空间分布差异明显,可采用趋势面法。
楼主说的是直方图法的原理,可以试着用趋势面法来做,但要达到满意的效果,还要考虑许多问题。
选择一款合适的软件很关键,卡奔的SinoLog Pro软件在这方面做的比较完善。
使用趋势面法时,阶次的确定很关键,过高或低都会影响标准化的效果。
我们认为趋势面符合一定的地质规律性,而一个地质体往往受多重因素的控制,如:层的埋藏深度、地层厚度、沉积相背景、地层水矿化度、碳酸盐含量等等。
那么我们可以尝试这样一种方法,即生成多种不同阶次的曲线趋势面图,将其与各种控制因素的等值图的形态进行对比,以此选择出最匹配的阶次图。
SinoLog软件可快速生成各种不同阶次组合的曲线趋势面图(见图1,2,3);数据管理器中可批量加载地层、小层及各种分析化验数据等等,其中的任一项都可以一键生成等值线图,另外地层对比图中的各项参数,例如地层顶海拔、小层厚度等也可以生成各种等值图(图4)。
接着,将各种不同阶次的曲线趋势面图与各种地质要素等值图进行对比,SinoLog的双屏互动功能可以把二者同时显示出来,还可以直接把趋势面图叠加在等值图上。
某一个地质要素可能无法全面的反映油气藏的实际规律,这时,需要把几个因素组合起来,进行加减乘除等数学运算。
在SinoLog Pro的数据管理器中,可以像Excel一样对不同的数据列进行运算、组合生成新的数据,新数据也可一键生成等值图,非常方便。
在进行曲线校正时,SinoLog还可以手动调整参数,校正后的结果可以重新生成趋势面图进行验证,就这样反复调整已达到最佳效果。
在SinoLog Pro中,各种等值图以及中间参数都可以保留在工区中,随时调用、查看,也比较方便。
总之,用趋势面的方法对曲线进行标准化是需要考虑多因素、进行多相组合、对比、反复调整的一项繁杂工作,建议可以用SinoLog Pro软件试试。

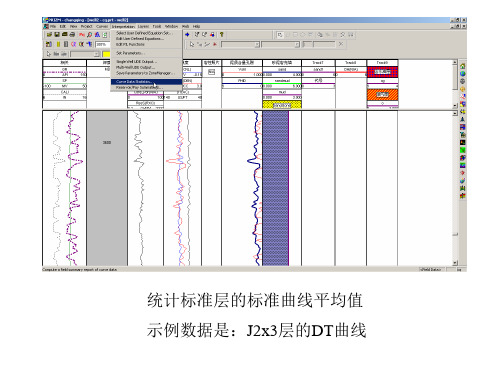

测井曲线拼接、标准化技术思路1.测井曲线编辑、拼接1.1曲线编辑首先回放曲线,剔除野值,参考上下岩性的数值和录井(岩心、井壁取心)资料,补齐零星缺值,有三种方法:1)根据测井一些经验公式进行相互转换来获得缺失数值;2)在两条测井曲线之间回归一个公式来获得缺失数值;3)在地震标定和地震小层解释的约束下,进行联井曲线的内插,从而获得缺失数值1.2曲线拼接多次测井的曲线之间拼接存在三种情况:1)曲线之间数值刚好对接,不缺失也不重叠选取上下厚层泥岩对两段曲线进行数值标定后拼接。
2)曲线之间存在重叠这种情况下存在数值的取舍问题,参考上下纯砂岩、纯泥岩层的数值和录井(岩心、井壁取心)资料来决定对数值的取舍即可;再选取上下厚层泥岩对两段曲线进行数值标定后拼接。
3)曲线之间为空值这种情况下需要对缺失的数值进行补齐,首先选取上下厚层泥岩对两段曲线进行数值标定,然后(1)如果其它曲线在缺失处有数值,可以根据测井一些经验公式进行相互转换来获得缺失数值;或者在两条测井曲线之间回归一个公式来获得缺失数值;或在地震标定和小层解释的约束下,进行联井曲线的内插,从而获得缺失数值,再进行拼接;(2)所有曲线都有缺失,参考上下岩性的数值和录井(岩心、井壁取心)资料来决定数值大小,再进行拼接。
1.3测井环境校正测井环境如井径、泥浆密度与矿化度、泥饼、井壁粗糙度、泥浆侵入带、地层温度与压力、围岩以及仪器外径、间隙等等非地层因素,不可避免地要对各种测井曲线发生重要影响;特别是在井眼及泥浆质量不好等情况下,这些非地层因素的影响会使测井曲线发生严重的歪曲,致使直接用这些测井曲线难以取得较好的测井解释与数据处理效果。
目前,对测井曲线进行环境影响校正的方法主要有解释图版法和逐点检验校正法。
逐点检验校正法主要是根据理论研究或解释图版得出的校正公式,编制专门的测井曲线环境影响校正程序来实现的。
逐点检验校正法用于声波(AC)及密度(DEN)测井井眼校正,在地球物理界应用较普遍,这种方法的优点是对全井段所有地层或分井段各地层的测井曲线进行各种影响因素的校正,不用考虑测井系列,而且方法简单、迅速、有效。
测井曲线标准化的方法技术研究牟启博(核工业二四〇研究所,辽宁 沈阳 110135)摘 要:在进行勘探开发的过程中,要想提高最终勘探结果的准确性,就要根据不同类型测井的要求选用正确的仪器。
但在这个过程中,标准刻度器和操作方式存在较大的差别。
需要对环境进行矫正,采用标准化的方法,对仪器的性能和刻度以及操作人员失误造成的系统性误差进行有效的消除,要促进测井曲线向着标准化的方向进行发展。
在进行技术应用的过程中,还应该在现有工作的基础上,对各项技术进行优化和完善。
本文就测井曲线标准化的方法技术进行相关的分析和研究。
关键词:测井曲线;标准化方法;技术;分析研究中图分类号:P631.81 文献标识码:A 文章编号:1002-5065(2021)02-0172-2Study on the method and technology of logging curve standardizationMOU Qi-bo(Institute of nuclear industry 240, Shenyang 110135,China)Abstract: In the process of exploration and development, in order to improve the accuracy of the final exploration results, it is necessary to select the correct tools according to the requirements of different types of logging. But in this process, there are great differences between the standard calibrator and the operation mode. It is necessary to rectify the environment, adopt the standardized method, effectively eliminate the systematic error caused by the performance and calibration of the instrument and the operator's error, and promote the development of logging curve towards the direction of standardization. In the process of technology application, we should also optimize and improve various technologies on the basis of existing work. In this paper, the logging curve standardization method and technology related analysis and research.Keywords: logging curve; standardization method; technology; analysis and research同一个区域内的油田或者同一层段存在相似的特性,可以将其作为测井数据标准化建设的主要依据。
