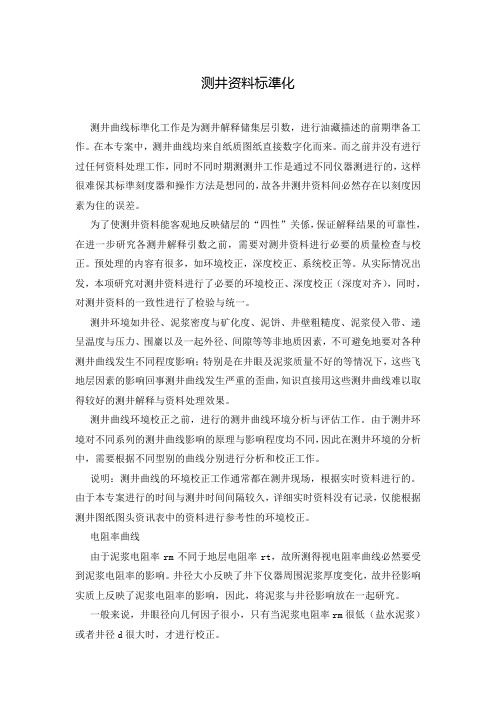

测井资料标準化测井曲线标準化工作是为测井解释储集层引数，进行油藏描述的前期準备工作。
在本专案中，测井曲线均来自纸质图纸直接数字化而来。
而之前并没有进行过任何资料处理工作，同时不同时期测测井工作是通过不同仪器测进行的，这样很难保其标準刻度器和操作方法是想同的，故各井测井资料间必然存在以刻度因素为住的误差。
为了使测井资料能客观地反映储层的“四性”关係，保证解释结果的可靠性，在进一步研究各测井解释引数之前，需要对测井资料进行必要的质量检查与校正。
预处理的内容有很多，如环境校正，深度校正、系统校正等。
从实际情况出发，本项研究对测井资料进行了必要的环境校正、深度校正（深度对齐），同时，对测井资料的一致性进行了检验与统一。
测井环境如井径、泥浆密度与矿化度、泥饼、井壁粗糙度、泥浆侵入带、递呈温度与压力、围巖以及一起外径、间隙等等非地质因素，不可避免地要对各种测井曲线发生不同程度影响；特别是在井眼及泥浆质量不好的等情况下，这些飞地层因素的影响回事测井曲线发生严重的歪曲，知识直接用这些测井曲线难以取得较好的测井解释与资料处理效果。
测井曲线环境校正之前，进行的测井曲线环境分析与评估工作。
由于测井环境对不同系列的测井曲线影响的原理与影响程度均不同，因此在测井环境的分析中，需要根据不同型别的曲线分别进行分析和校正工作。
说明：测井曲线的环境校正工作通常都在测井现场，根据实时资料进行的。
由于本专案进行的时间与测井时间间隔较久，详细实时资料没有记录，仅能根据测井图纸图头资讯表中的资料进行参考性的环境校正。
电阻率曲线由于泥浆电阻率rm不同于地层电阻率rt，故所测得视电阻率曲线必然要受到泥浆电阻率的影响。
井径大小反映了井下仪器周围泥浆厚度变化，故井径影响实质上反映了泥浆电阻率的影响，因此，将泥浆与井径影响放在一起研究。
一般来说，井眼径向几何因子很小，只有当泥浆电阻率rm很低（盐水泥浆）或者井径d很大时，才进行校正。
老君庙油田钻井泥浆性质大多为水基，泥浆平均密度为(-)g，平均为1.7 g在温度18℃条件下泥浆电阻率为（-）ωm平均为4.73ωm。
测井资料标准化处理方法及应用实践测井资料标准化处理方法主要包括基本处理、物性加工、孔隙参数计算、层位识别、曲线校正等。
基本处理主要包括去噪与滤波、异常点处理等，其中，去噪与滤波涉及到滤波器的设计；异常点处理主要利用统计学方法，针对三角函数曲线计算残差，并剔除残差超出预定范围的数据点。
物性加工包括横断面加工、深度改正等，其中，横断面加工应利用合适的横断面加工算法，优化横断面数据曲线；深度改正则采用时空曲线拟合法，改正深度偏差。
孔隙参数计算主要采用横向孔隙参数计算法，利用井实际观测的横断面数据计算对应的横向孔隙参数；层位识别则主要通过GEOL数据处理软件等衍生曲线，如项层曲线识别层位；曲线校正则利用相关软件，拟合、校正井曲线曲线。
测井资料标准化处理方法及应用实践，不仅能够提高测井数据的准确性，而且有利于更加清晰准确地识别地层构造，对于绝缘油层的立体研究也能发挥重要作用。
测井原始资料质量要求（国标）范围1.1本标准规定了测井原始资料的质量要求。
1.2本标准适用于测井原始资料监督和检验。
通则2.1测井仪器、设备测井使用的仪器、设备应符合测井技术要求。
2.2图头内容齐全，准确，应包括：a）图头标题、公司名、井名、油区、地区和文件号；b）井位x、y坐标或经纬度、永久深度基准面名称、海拔高度、测井深度基准面名称、转盘面高、钻台高、地面高和其他测量内容。
c）测井日期、仪器下井次数、测井项目、钻井深度、测井深度、测量井段底部深度和测量井段顶部深度。
d）套管内径、套管下深、测量的套管下深和钻头程序。
e）钻井液性能（密度、粘度、PH值、失水），钻井液滤液电阻率Rmf、钻井液泥饼电阻率Rmc及样品来源，以及测量电阻率时的温度。
f) 钻井液循环时间、仪器到达井底时间和井底温度。
g)地面测井系统型号、测井队号、操作员和现场测井监督姓名。
h)井下仪器信息(仪器名、仪器系列号、仪器编号及仪器在仪器串中的位置等)和零长计算。
i)在附注栏内标明需要说明的其他信息。
2.3刻度2.3.1测井仪器应按规定进行刻度和校验，并按计量规定校准专用标准器。
2.3.2测井仪器每经大修或更换主要元器件应重新刻度。
2.3.3在井场应用专用标准器对测井仪器进行测前、测后校验，与不同仪器校验的误差应符合相关技术要求。
2.3.4按规定校准钻井液测量装置。
2.4原始图2.4.1重复文件、主文件、接图文件(有接图时)、测井参数、仪器参数、刻度与校验数据和图头应连续打印。
2.4.2图面整洁、清晰，走纸均匀，成像测井图颜色对比合理、图像清晰。
2.4.3曲线绘图刻度规范，便于储层识别和岩性分析；曲线布局、线型选择合理，曲线交叉处清晰可辨。
2.4.4曲线测量值应与地区规律相接近，常见矿物、流体参数参见附录A。
当出现和井下条件无关的零值、负值及畸变，要更换仪器验证；曲线若出现与地层无关的异常，要立即重复测井，重复测量井段大于50米；如不能说明原因，应更换仪器验证。
测井数据处理与综合解释1、测井解释收集的第一性资料：①钻井取芯②井壁取芯和地层测试③钻井显示④岩屑录井⑤气测录井⑥试油资料2、测井数据预处理在用测井数据计算地质参数之前，对测井数据所做的一切处理都是预处理。
主要包括：①深度对齐：使每一深度各条测井数据同一采样点的数据。
②把斜井曲线校正成直井曲线③曲线平滑处理：把非地层原因引起的小变化或不值得考虑的小变化平滑掉。
④环境校正：把仪器探测范围内影响消除掉，获得地层真实的数值。
⑤数值标准化：消除系统误差的方法。
测井资料的定性解释是确定每条曲线的幅度变化和明显的形态特征反映的地层岩性、物性和含油性，结合地区经验，对储集层做出综合性的地质解释。
三、测井综合解释由各油田测井公司的解释中心选择的处理解释程序，有比较富有经验的人员，较丰富的资料对测井数据做更完善的处理和解释，它向油田提供正式的单井处理与解释结果，综合地质研究，还可以完成地层倾角、裂缝识别、岩石机械性质解释等特殊处理。
1、地层评价方法以阿尔奇公式和威里公式为基础，发展了一套定量评价储集层的方法，包括：①建立解释模型；②用声速或任何一种孔隙度测井计算孔隙度；③用阿尔奇公式计算含水饱和度和含油气饱和度；④快速直观显示地层含油性、可动油和可动水；⑤计算绝对渗透率；⑥综合判断油气、水层。
2、评价含油性的交会图电阻率—孔隙度交会图3、确定束缚水饱和度和渗透率储集层产生流体类别和产量高低, 与地层孔隙度和含油气、束缚水饱和度、绝对渗透率和原油性质等有关。
束缚水饱和度与含水饱和度的相互关系，是决定地层是否无水产油气的主要因素，绝对渗透率是决定地层能否产出流体的主要因素，束缚水饱和度有密切关系。
没有一种测井方法可直接计算这两个参数。
确定束缚水饱和度的方法：1）将试油证实的或综合分析确有把握的产油。
油基泥浆取芯测量的含水饱和度就是束缚水饱和度。
2）深探测电阻率计算的含水饱和度作为束缚水饱和度。
3）根据试油、测井资料的统计分析，确定束缚水饱和度。
Moonsea讲的有道理，不同的地质构造条件应选用不同的标准化方法，当研究区域较小或井位分布密集，岩层空间分布变化不大的情况下，可采用直方图法；如果研究区域跨度较广，岩层空间分布差异明显，可采用趋势面法。
楼主说的是直方图法的原理，可以试着用趋势面法来做，但要达到满意的效果，还要考虑许多问题。
选择一款合适的软件很关键，卡奔的SinoLog Pro软件在这方面做的比较完善。
使用趋势面法时，阶次的确定很关键，过高或低都会影响标准化的效果。
我们认为趋势面符合一定的地质规律性，而一个地质体往往受多重因素的控制，如：层的埋藏深度、地层厚度、沉积相背景、地层水矿化度、碳酸盐含量等等。
那么我们可以尝试这样一种方法，即生成多种不同阶次的曲线趋势面图，将其与各种控制因素的等值图的形态进行对比，以此选择出最匹配的阶次图。
SinoLog软件可快速生成各种不同阶次组合的曲线趋势面图（见图1,2,3）；数据管理器中可批量加载地层、小层及各种分析化验数据等等，其中的任一项都可以一键生成等值线图，另外地层对比图中的各项参数，例如地层顶海拔、小层厚度等也可以生成各种等值图（图4）。
接着，将各种不同阶次的曲线趋势面图与各种地质要素等值图进行对比，SinoLog的双屏互动功能可以把二者同时显示出来，还可以直接把趋势面图叠加在等值图上。
某一个地质要素可能无法全面的反映油气藏的实际规律，这时，需要把几个因素组合起来，进行加减乘除等数学运算。
在SinoLog Pro的数据管理器中，可以像Excel一样对不同的数据列进行运算、组合生成新的数据，新数据也可一键生成等值图，非常方便。
在进行曲线校正时，SinoLog还可以手动调整参数，校正后的结果可以重新生成趋势面图进行验证，就这样反复调整已达到最佳效果。
在SinoLog Pro中，各种等值图以及中间参数都可以保留在工区中，随时调用、查看，也比较方便。
总之，用趋势面的方法对曲线进行标准化是需要考虑多因素、进行多相组合、对比、反复调整的一项繁杂工作，建议可以用SinoLog Pro软件试试。
2017年08月测井资料标准化研究与应用叶聪聪(中石化华北石油工程有限公司测井分公司，河南郑州450006)摘要：不同时期测井工作是通过不同仪器进行测量的，这样很难保证其标准刻度和操作方法是相同的，因此，各测井曲线的数据之间必然存在着以刻度因素为主的误差。
为了使测井资料能够客观的反映储层的“四性关系”，保证解释结果的可靠性，在进一步研究各测井解释参数之前，需要对测井数据进行必要的质量检查与校正，即测井资料标准化。
关键词：标准化；标准层；储层评价在利用测井资料进行油藏描述、储层表征的过程中，首先必须对测井资料进行标准化，使测井曲线在研究工区内有统一的刻度。
正确的标准化处理可以提高多井资料的可对比性，使解释精度明显提高。
通过质量控制及标准化处理后的测井曲线，一方面消除了各井测井曲线的不一致性，使其能用同一解释模式和标准进行有效解释；另一方面，解释的各项成果参数更符合地层的实际情况，给区域性研究提供可靠的依据和保证。
前人对测井曲线标准化基本方法已经做了一些研究。
本文概括了测井资料标准化一般采用的方法并举出实例说明标准化的应用及意义。
1方法目前在多井评价以及油藏描述中经常采用的方法有：二维直方图法、多维直方图法、频率交绘图法，均值一方差法、趋势面分析法、三孔隙度(密度测井，补偿中子，声波时差)交绘图法、变异函数分析法等。
方法众多，各有利弊，但必须优选出对研究工区最适用的方法组合。
2步骤标准层法测井资料标准化的步骤一般为：(1)选择全区比较稳定的砂岩、泥岩或者页岩层作为标准层；(2)提取所有井标准层的测井特征值(如平均值)；(3)每个构造带上各选择一口井眼条件好、地质资料、录井资料齐全的井，该井做为各构造带上的标准井(关键井)；(4)用实际井标准层的测井特征值减去关键井标准层的测井特征值就得到该实际井的标准化校正值；(5)根据每一口井的标准化校正值对测井曲线进行标准化校正。
3标准层位的选取测井标准化用的标志层要求岩性、孔隙度和含流体性质基本一致，区内分布稳定、广泛，如果无法准确判定所含流体性质，则要求孔隙度很低，即使岩石含不同的流体，也不会给测井值带来明显变化。
一、测井资料标准化
潜北东区测井资料存在年代跨度大、测井仪器型号多、刻度标准不统一、操作方式不一致等问题。
为了消除不同时间、不同仪器所测量的测井资料之间存在的系统误差，需要对工区内所有测井资料进行标准化，确保利用测井资料对储集层进行精细描述时，分析结果更加准确合理。
在项目研究中，对所研究工区的测井资料做了单井测井资料归一化和全油田测井数据标准化工作。
一）自然伽玛曲线的归一化
老测井系列的自然伽马曲线以“千脉冲/分”为单位，新测井系列自然伽马曲线单位为API ，两者单位不同，数值差别较大。
由于自然伽马曲线在测井分层中具有重要作用，为了使两者统一，需对新老伽马曲线进行归一化处理。
对自然伽马曲线采用如下方法进行归一化处理：
min
max min 1GR GR GR GR GR --= 式中GR 1表示归一化处理后的自然伽马值，GR 为自然伽马测井值，GRmax 为
处理井段自然伽马测井最大值，GRmin 为处理井段伽马测井最小值。
经归一化处理后的自然伽马数值在0-1之间，没有量纲，这样就消除了新老测井资料不同量纲的影响，便于指定统一的分层标准。
二）声波、密度测井曲线的标准化
1、测井曲线标准化的地质基础
就一个油田而言，属于同一层系的砂岩体或其它岩性，一般都具有相同的沉积环境和近似的参数分布特征。
测井资料标准化实质正是利用这一特性，认为测井数据具有自身相似的分布规律，从而建立该研究区块各类测井数据的油田标准分布模式。
然后运用相关分析技术，对油田各井的测井数据进行整体的综合分析，校正刻度的不精确性，达到全油田范围内的测井数据标准化，只有这样才能排除非地质因素的影响，保证计算储层地质参数的准确性和可靠性。
2、标准层的选择
通常，标准层选择在区域上分布稳定、物性相近或有规律地变化、且有一定厚度的岩层，如泥岩、膏泥岩或孔隙度分布稳定的砂岩均可。
研究工区内标准层选择各小层归一化后自然伽马数值大于0.8的泥岩层。
3、标准化方法
直方图法
对同一个油田而言，属于同一个砂岩体的地层都具有同样的沉积环境和近似的参数变化范围，在油田范围内标准层某一测井响应是稳定的，其直方图的峰值基本不变。
研究工区的目的层是潜四段，以在工区中稳定分布的Eq42油组底部泥岩为标准层，采用直方图法统计了潜北东区包括王东、王西、黄场、张港等油田共300多口井的标准层声波、密度测井数值的分布范围，建立了标准层的测井分布模式。
在此基础上对工区内所有井声波时差和密度测井资料进行加法校正，图1、图2是工区内标准层标准化前、后声波时差、密度统计图，如图所示，标准化后标准层声波时差、密度分布更为集中。
图3为单井标准化前、后标准层声波时差分布对比图，从图中可以看出，标准化后单井标准层声波时差峰值均为225μs/m、密度值为2.6g/cm3。
标准化前标准化后
图1 标准化前、后标准层声波时差分布对比图
标准化前标准化后
标准化前标准化后
图2 标准化前、后标准层密度测井值分布对比图
标准化前
标准化后
图3 单井标准化前、后标准层声波时差分布对比图
标准化前 标准化后
图3 单井标准化前、后标准层密度分布对比图。
