电阻的串联和并联解析

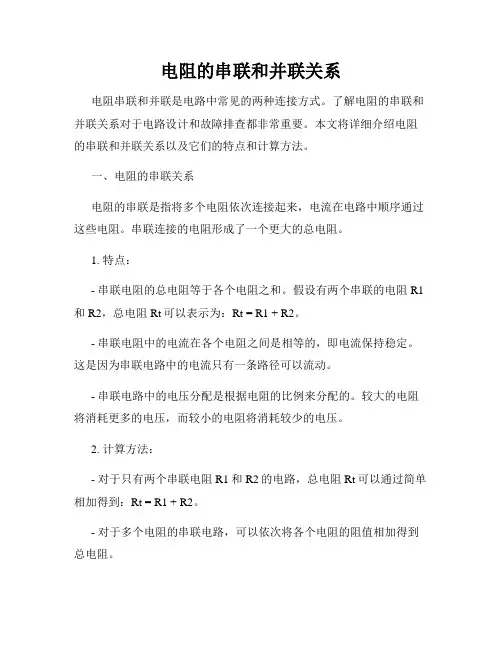

电阻的串联和并联关系电阻串联和并联是电路中常见的两种连接方式。

了解电阻的串联和并联关系对于电路设计和故障排查都非常重要。

本文将详细介绍电阻的串联和并联关系以及它们的特点和计算方法。

一、电阻的串联关系电阻的串联是指将多个电阻依次连接起来，电流在电路中顺序通过这些电阻。

串联连接的电阻形成了一个更大的总电阻。

1. 特点：- 串联电阻的总电阻等于各个电阻之和。

假设有两个串联的电阻R1和R2，总电阻Rt可以表示为：Rt = R1 + R2。

- 串联电阻中的电流在各个电阻之间是相等的，即电流保持稳定。

这是因为串联电路中的电流只有一条路径可以流动。

- 串联电路中的电压分配是根据电阻的比例来分配的。

较大的电阻将消耗更多的电压，而较小的电阻将消耗较少的电压。

2. 计算方法：- 对于只有两个串联电阻R1和R2的电路，总电阻Rt可以通过简单相加得到：Rt = R1 + R2。

- 对于多个电阻的串联电路，可以依次将各个电阻的阻值相加得到总电阻。

二、电阻的并联关系电阻的并联是指将多个电阻同时连接在一个节点上，电流在电路中同时通过这些电阻。

并联连接的电阻形成了一个更小的总电阻。

1. 特点：- 并联电阻的总电阻可以通过公式计算得到。

假设有两个并联的电阻R1和R2，总电阻Rt可以表示为：1/Rt = 1/R1 + 1/R2。

- 并联电路中的电压是相等的，各个并联电阻之间的电压相同。

这是因为并联电路中的电流可以根据分支电阻的不同选择流动路径。

- 并联电路中的电流分配是根据电阻的倒数比例来分配的。

较小的电阻将消耗更多的电流，而较大的电阻将消耗较少的电流。

2. 计算方法：- 对于只有两个并联电阻R1和R2的电路，可以使用公式：1/Rt = 1/R1 + 1/R2来计算总电阻Rt。

- 对于多个电阻的并联电路，可以使用类似的公式计算总电阻。

总结：电阻的串联和并联关系在电路中都起着重要作用。

串联电阻形成更大的总电阻，而并联电阻形成更小的总电阻。

电阻的串联与并联规律电阻是电路中常见的元件之一，它可以用来控制电路中的电流和电压。

在电路中，电阻可以通过串联和并联的方式连接在一起。

本文将探讨电阻的串联和并联规律，并介绍它们在电路中的应用。

一、串联电阻规律串联电阻是指将多个电阻依次连接在一起，形成一个闭合的电路。

在串联电路中，电流会依次通过每个电阻，因此对于串联电阻的总电阻，可以使用欧姆定律来计算。

根据欧姆定律，电阻与电流和电压之间存在线性关系，即电阻R等于电压U与电流I之比，即R=U/I。

当电流通过串联电阻时，总电压分为各个电阻上的电压之和，即U=U1+U2+...+Un，根据欧姆定律，可以推导出串联电阻的总电阻Rt等于各个电阻之和，即Rt=R1+R2+...+Rn。

例如，有三个电阻分别为R1，R2，R3，它们依次串联在一起。

电流I从电源进入串联电路，然后依次经过R1，R2，R3。

根据串联电阻的规律，我们可以得出总电阻Rt等于R1+R2+R3。

串联电阻的特点是电流在各个电阻上是相等的，而电压则分担在每个电阻上。

这意味着电流通过串联电路时，阻值较大的电阻会阻碍电流的流动，因此整个电路的总电阻会增加。

二、并联电阻规律并联电阻是指将多个电阻同时连接在电路中，其共同点是两端的电势相同。

在并联电路中，电流会被分到各个电阻上，因此对于并联电阻的总电阻，可以使用欧姆定律来计算。

根据欧姆定律，电阻与电流和电压之间存在线性关系，即电阻R等于电压U与电流I之比，即R=U/I。

当电流通过并联电阻时，总电流等于各个电阻上的电流之和，即I=I1+I2+...+In，根据欧姆定律，我们可以推导出并联电阻的总电阻Rt等于各个电阻电阻值的倒数之和的倒数，即1/Rt=1/R1+1/R2+...+1/Rn。

例如，有三个电阻分别为R1，R2，R3，它们并联在一起。

电压U施加在并联电路上，然后通过R1，R2，R3并返回电源。

根据并联电阻的规律，我们可以得出总电阻Rt等于1/(1/R1+1/R2+1/R3)。

电阻的串联与并联关系电阻在电路中起到控制电流的作用，而电阻的串联与并联则是对多个电阻进行连接的方式。

了解电阻的串联与并联关系对于电路设计与分析非常重要。

一、电阻的串联连接电阻的串联连接是指将多个电阻按照一定顺序连接起来，电流依次通过每个电阻。

串联连接时，多个电阻之间没有分支，形成了一个电阻的总和。

以两个电阻R1和R2的串联连接为例，其电路图如下所示：```—————[R1]—————[R2]—————```在串联连接的电路中，总电阻等于各个电阻之和：R = R1 + R2总电阻的增加使得电流减小，因为电流与电阻成反比。

二、电阻的并联连接电阻的并联连接是指将多个电阻同时连接在电路中，各个电阻之间具有相同的电压。

并联连接时，多个电阻通过并联节点共享电流。

以两个电阻R1和R2的并联连接为例，其电路图如下所示：```—————[R1]—————|—————[R2]—————```在并联连接的电路中，总电阻满足以下计算公式：1/R = 1/R1 + 1/R2总电阻的计算是通过倒数求和得到的。

总电阻的减小使得电流增加，因为电流与电阻成正比。

三、串联与并联关系的实际应用串联与并联连接在电路设计和应用中都有各自的优势和应用场景。

1. 串联连接的应用：- 串联连接可以进行电阻值的叠加，可以实现灵活的电阻调节。

- 在电路中需要分配不同电压给各个电阻时，可以采用串联连接的方式。

- 串联连接可以降低电流，适用于需要控制电流大小的场合。

2. 并联连接的应用：- 并联连接能够分摊电流，适用于需要大电流供应的场合。

- 并联连接可以降低总电阻，提高电路的效率。

- 在需要使各个电阻获得相同电压的情况下，可以采用并联连接。

除了串联与并联之外，电阻还可能存在一些特殊的连接方式，如星型连接和三角形连接。

在实际电路设计中，根据不同的需求选择合适的连接方式可以充分发挥电阻的作用。

总结：电阻的串联与并联关系对电路的设计和分析有重要影响。

串联连接使得电阻值叠加，电流依次通过各个电阻；并联连接能够分摊电流，降低总电阻。

知识点一:；:电阻的串联有以下几个特点：（指R1、R2 串联，串得越多，总电阻越大）①电流：I=I 1=I2（串联电路中各处的电流相等）②电压：U=U 1+U2（串联电路中总电压等于各部分电路电压之和）③电阻：R=R1+R2（串联电路中总电阻等于各串联电阻之和）；如果n 个等值电阻（R）串联,则有R 总=nR注：总电阻比任何一个分电阻都大，其原因是电阻串联相当于增加了导体的长度；④分压作用：U1/U 2=R 1/R 2（阻值越大的电阻分得电压越多，反之分得电压越少）⑤比例关系：电流：I1∶I2=1∶1例题：电阻为12Ω的电铃正常工作时的电压为 6 V ，若把它接在8 V 的电路上，需要给它串联一个多大的电阻?（要求画出电路图，在图上标出有关物理量）例题：把电阻R1=20Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是，R1、R2两端的电压之比是_______________________ 。

例题：如图所示，电源电压为10V，闭合开关S后，电流表、电压表的示数分别为O.5A和6V。

求：（1）通过R1的电流I1是多少?（2）马平同学在求R2的电阻值时，解题过程如下：根据欧姆定律：R2=U/I=6V/0.5A=12 Ω请你指出马平同学在解题过程中存在的错误，并写出正确的解题过程。

练习1．电阻R1和R2串联后接在电压为 6 V 的电源上，电阻R1=2Ω，R2=4Ω，求：（1）总电阻．（2）R 1两端的电压．（要求画出电路图，在图上标出有关物理量）2．如图所示的电路中，若电源电压保持 6 V 不变，电阻R1=10Ω，滑动变阻器R2的变化范围是O～20Ω．求：（1）欲使电压表的示数为 4 V，则此时电流表的示数为多大?滑动变阻器连入电路的电阻是多大?（2）当滑动变阻器连人电路的电阻为20Ω时，电流表、电压表的示数分别是多大?电阻的串联和并联3．把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是______R 1、R 2两端的电压之比是知识点二；.电阻的并联有以下几个特点： （指 R 1、R 2 并联，并得越多，总电阻越小 ）①电流：I=I 1+I 2（干路电流等于各支路电流之和 ） U=U 1=U 2（干路电压等于各支路电压 ） 1/R=1/R 1＋ 1/R 2 （总电阻的倒数等于各支路电阻的倒数之和 ）； 注：总电阻比任何一个分电阻都小，其原因是电阻并联相当于增加了导体的横截面积；②电压：③电阻：变形式 R=R 1.R 2/（R 1＋R 2）此变形式只适用于两个电阻并联的情况，多于两个电阻并联 则不适用。

电阻的串并联与电路电阻是电路中常见的元件之一，它对电流的流动产生一定的阻碍作用。

在电路中，电阻可以通过串联或并联的方式连接。

本文将探讨电阻串联和并联对电路的影响，并分析其特点及应用。

一、电阻串联电阻串联是指将多个电阻按照顺序连接在一起，电流依次通过它们。

串联电阻的总电阻等于各个电阻之和。

假设有两个电阻R1和R2串联连接在一起，它们的总电阻为Rt，则根据欧姆定律可以得到以下公式：Rt = R1 + R2电阻串联的特点是电路中的电流大小相等，在每个电阻上的电压之和等于总电压。

其中，电压在每个电阻上的分配与其电阻值成正比。

串联电阻在电路中起到分压作用，常见的应用之一是在电子元件保护电路中。

二、电阻并联电阻并联是指将多个电阻同时连接到电路中，它们之间的两端点相连。

并联电阻的总电阻等于各个电阻（R1，R2，...，Rn）的倒数之和的倒数。

假设有两个电阻R1和R2并联连接在一起，它们的总电阻为Rb，则根据以下公式计算：1/Rb = 1/R1 + 1/R2电阻并联的特点是电路中的电压大小相等，而电流依次分流通过各个电阻。

并联电阻可实现电路中的电流分配，广泛应用于电路中的分流器、分流放大器等电子设备中。

三、串并联电路的应用举例1.电子元件保护电路在电路中，为了保护电子元件不受到过电流损坏，常常采用串联电阻的方式。

通过控制串联电阻的阻值，可以限制电流大小，从而保护电子元件的正常工作。

2.电路分流器电路中需要将信号分流到多个不同的装置中时，可以采用并联电阻的方式。

并联电阻能够实现电流的分配，确保信号能够均匀地流过各个分支，从而实现多个装置的正常工作。

3.电阻网网络在电路设计中，常常使用电阻网络来调节电路的增益、频率响应等性能。

通过串并联的方式，可以灵活地搭建不同的电阻网络，以满足具体的设计要求。

综上所述，电阻的串并联是电路设计中常见的连接方式。

串联电阻在电路中起到分压作用，电流相同，电压之和等于总电压；而并联电阻实现电流分配，电压相同，电流之和等于总电流。

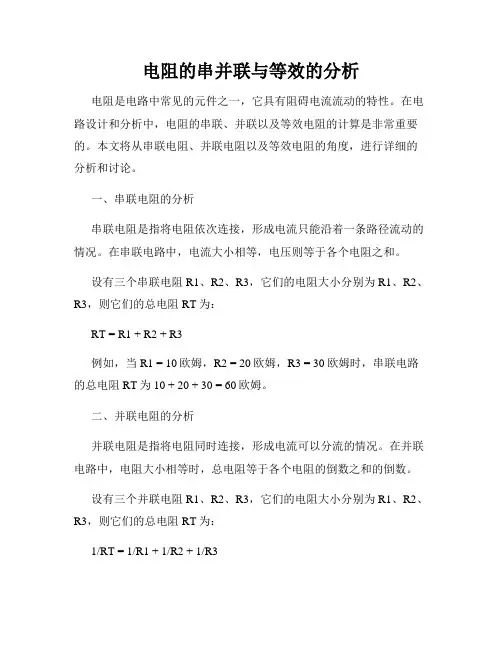

电阻的串并联与等效的分析电阻是电路中常见的元件之一，它具有阻碍电流流动的特性。

在电路设计和分析中，电阻的串联、并联以及等效电阻的计算是非常重要的。

本文将从串联电阻、并联电阻以及等效电阻的角度，进行详细的分析和讨论。

一、串联电阻的分析串联电阻是指将电阻依次连接，形成电流只能沿着一条路径流动的情况。

在串联电路中，电流大小相等，电压则等于各个电阻之和。

设有三个串联电阻R1、R2、R3，它们的电阻大小分别为R1、R2、R3，则它们的总电阻RT为：RT = R1 + R2 + R3例如，当R1 = 10欧姆，R2 = 20欧姆，R3 = 30欧姆时，串联电路的总电阻RT为10 + 20 + 30 = 60欧姆。

二、并联电阻的分析并联电阻是指将电阻同时连接，形成电流可以分流的情况。

在并联电路中，电阻大小相等时，总电阻等于各个电阻的倒数之和的倒数。

设有三个并联电阻R1、R2、R3，它们的电阻大小分别为R1、R2、R3，则它们的总电阻RT为：1/RT = 1/R1 + 1/R2 + 1/R3例如，当R1 = 10欧姆，R2 = 20欧姆，R3 = 30欧姆时，并联电路的总电阻RT为：1/RT = 1/10 + 1/20 + 1/30三、等效电阻的分析等效电阻是指在电路中将多个电阻简化为一个等效电阻，使得电路分析更加便捷。

对于串联电阻，等效电阻等于电阻之和；对于并联电阻，等效电阻等于电阻的倒数之和的倒数。

考虑一个简单的电路示例，其中有两个串联电阻R1和R2，并联电阻R3和R4。

首先，计算串联电阻R1和R2的等效电阻RE：RE = R1 + R2然后，计算并联电阻R3和R4的等效电阻RP：1/RP = 1/R3 + 1/R4最后，将等效电阻RE和RP串联，得到整个电路的等效电阻RT：RT = RE + RP通过等效电阻的计算，我们可以将复杂的电路简化为一个等效电阻，从而更便于进行分析和计算。

总结：电阻的串联和并联分别通过电阻之和和倒数之和的倒数来计算。

电路中的串联和并联电阻电路中的串联和并联电阻是电路中常见的两种电阻连接方式。

理解和熟练运用串联和并联的概念对于电路分析和设计至关重要。

本文将详细介绍串联和并联电阻的概念、特点和计算方法。

一、串联电阻串联电阻是指将两个或多个电阻依次连接在电路中，电流从一个电阻通过后再流入下一个电阻，如此连续连接。

串联电阻的特点是电流经过每个电阻时都相同，而电压会被分摊。

在串联电阻中，总电阻等于各个电阻的阻值之和。

设有n个电阻R1、R2、...、Rn串联连接，则总电阻RTotal可以表示为：RTotal = R1 + R2 + … + Rn在串联电路中，电压会按照电阻的比例进行分配。

根据欧姆定律，每个电阻上的电压可以通过以下公式计算：UR1 = UTotal × (R1 / RTotal)UR2 = UTotal × (R2 / RTotal)...URn = UTotal × (Rn / RTotal)其中，UR1、UR2、...、URn分别表示每个电阻上的电压，UTotal 表示总电压。

二、并联电阻并联电阻是指将两个或多个电阻连接在电路中，电流在电阻之间分流，如此并联连接。

并联电阻的特点是电压相同，而电流会被分流。

在并联电阻中，总电阻的倒数等于各个电阻的阻值倒数之和的倒数。

设有n个电阻R1、R2、...、Rn并联连接，则总电阻RTotal可以表示为：1 / RTotal = 1 / R1 + 1 / R2 + … + 1 / Rn在并联电路中，电流会根据电阻的比例进行分流。

根据欧姆定律，每个电阻中的电流可以通过以下公式计算：IR1 = ITotal × (RTotal / R1)IR2 = ITotal × (RTotal / R2)...IRn = ITotal × (RTotal / Rn)其中，IR1、IR2、...、IRn分别表示每个电阻中的电流，ITotal表示总电流。
