初中物理串联和并联电路练习题(免费下载)

初三物理串联并联试题及答案一、选择题1. 在串联电路中，各电阻两端的电压之和等于总电压。

这个说法是正确的吗？A. 正确B. 错误答案：A2. 在并联电路中，各支路的电流之和等于总电流。

这个说法是正确的吗？A. 正确B. 错误答案：B3. 串联电路中，电阻R1和R2的总电阻R等于：A. R1 + R2B. R1 - R2C. R1 / R2D. R1 * R2答案：A4. 并联电路中，电阻R1和R2的总电阻R的倒数等于：A. 1/R1 + 1/R2B. 1/R1 - 1/R2C. R1 / R2D. R1 * R2答案：A二、填空题5. 在串联电路中，电流_________（填“相等”或“不相等”）。

答案：相等6. 在并联电路中，电压_________（填“相等”或“不相等”）。

答案：相等三、简答题7. 解释为什么在串联电路中，电阻的总阻值等于各个电阻阻值之和？答案：在串联电路中，电流在各个电阻上是相同的。

根据欧姆定律，电流I = V/R，其中V是电压，R是电阻。

因此，总电压V总 = I * R 总，而R总 = R1 + R2 + ... + Rn（n为电阻数量）。

由于电流I相同，所以总电压等于各电阻两端电压之和，从而得出总阻值等于各个电阻阻值之和。

8. 解释为什么在并联电路中，总电阻的倒数等于各个电阻倒数之和？答案：在并联电路中，各支路两端的电压是相同的。

总电流I总是各支路电流I1、I2、...、In之和，即I总 = I1 + I2 + ... + In。

根据欧姆定律，I = V/R，所以I1 = V/R1，I2 = V/R2，...，In =V/Rn。

将这些等式相加，得到I总 = V/R1 + V/R2 + ... + V/Rn，即I总 = V * (1/R1 + 1/R2 + ... + 1/Rn)。

因此，总电阻R总的倒数等于各电阻倒数之和。

四、计算题9. 假设有两个电阻，R1 = 6Ω和R2 = 12Ω，它们串联在一个电路中，求总电阻。

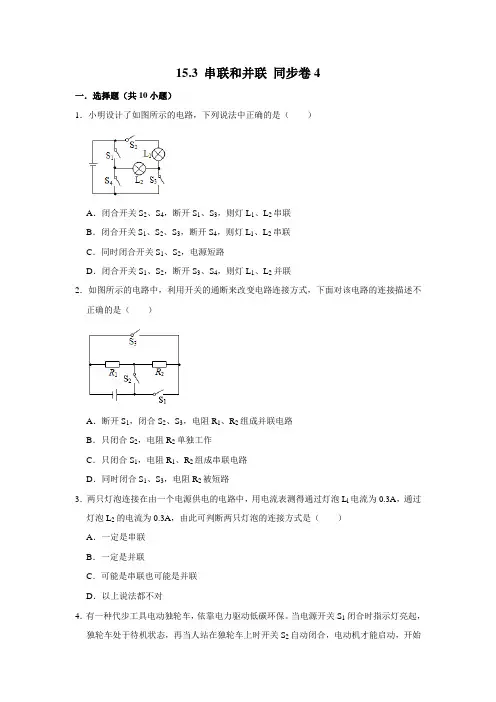

人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L2并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．课外兴趣小组设计了一种具有冷风、热风两种功能的电吹风电路，如图所示（表示电热丝，表示电动机），若为了节省能源只开冷风，则开关所处状态说法正确的是（）A．S1、S2均闭合B．S1、S2均断开C．S1断开、S2闭合D．S1闭合、S2断开3．当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。

则指示灯与开关的连接方式（）A．一定是串联B．一定是并联C．可能是串联D．可能是并联4．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理．下列电路设计最合理的是（）A．B．C．D．5．夜晚，街道两边的路灯纷纷亮起来了，将我们的城市点缀得格外美丽，这些路灯之间的连接方式是（）A．并联B．可以串联也可以并联C．串联D．无法判定6．如下图所示的四个电路，下列说法中正确的是（）A．甲图中，当开关闭合时，只有L1、L3两灯能发光B．乙图中，当闭合开关S1、S2、S3、S4、S5、S6，发生电源短路C．丙图中，同时闭合S1、S3，L1、L2并联D．丁图中，当两个开关闭合时，只有L1发光7．学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。

照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。

下列说法正确的是（）A．两个LED灯串联更好B．停电时，蓄电池把电能转化为化学能C．充电时，蓄电池是电源D．应急灯发光时，LED灯是消耗电能的装置8．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的．开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。

人教版九年级物理全一册《15.3串联和并联》同步练习题（附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小红发现坐在汽车副驾驶座上不系安全带时，汽车仪表盘会发出声音报警，提醒乘客系安全带，其实汽车副驾驶座椅下有压力开关S1，当坐上人时压力开关S1闭合，若未系安全带，安全带控制开关S2断开，车上的电铃会发出警报声；若系上安全带，安全带控制开关S2闭合，警报声消失。

下列电路图设计最合理的是（）A．B．C．D．2．油烟机里有照明灯和电动机。

它们既能单独工作，又能同时工作，下列设计的电路符合要求的是（）A．B．C．D．3．利用“光控开关”和“声控开关”可以有效节约居民楼内楼道的照明灯用电。

其中“光控开关”能在光线暗时自动闭合，光线充足时自动断开；“声控开关”能在有声时自动闭合，无声时自动断开。

如图的电路中设计最合理的是（）A．B．C．D．4．如图所示的电路中，要使R1、R2串联，应闭合的开关是（）A．只闭合S1B．只闭合S2C．只闭合S3D．S1、S2、S3全部闭合5．如图所示的四个电路中，属于并联电路的是（）A．B．C．D．6．智能手机解锁时，可以通过指纹开关S1解锁，也可以通过密码开关S2来解锁，若解锁成功则屏幕灯L 发光。

小明设计的以下电路符合要求的是（）A．B．C．D．7．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是()A．B．C．D．8．下列物体通常情况下属于导体的是（）A．铅笔芯B．塑料三角板C．玻璃杯D．橡皮9．破壁机可以瞬间击破食物的细胞壁，在破壁机上设置了安全开关S1和工作开关S2，当食物放入破壁机的容器中并放在主机上时，安全开关S1自动闭合，安全指示灯亮起；再闭合工作开关S2，电动机启动；安全开关S1断开时，安全指示灯与电动机均不工作，如下图所示的电路图中，符合上述要求是（）A．B．C．D．10．如图所示电路，不属于并联电路的是（）．A．B．C．D．二、填空题11．家庭电路中，客厅中的灯和控制它的开关是联的；放学晚归，远看如长龙、照亮你归家之路的一盏盏路灯之间是联的。

串联与并联电路练习题 Revised by Petrel at 20212013年秋（新人教版）物理（走进中考）第十五章第3节：串联和并联（一）一、选择题1.(13黑河）下列给出的用电器中连接方式属于串联的是AA.烘托节日气氛的小彩灯---满天星B.道路两旁的路灯C.家中的电视和电脑等家用电器D.教室里照明用的日光灯2.（13巴中）教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八盏灯的连接方式是BA．串联B．并联C．串联或并联D．无法判断3.（13柳州）如图6所示的甲、乙两个实物电路中，两个小灯泡的接法AA.甲是串联B.乙是串联C.甲、乙都是串联D.甲、乙都是并联4.（13阜新）如图所示的电路，要使两个小灯泡L1，L2串联，应BA．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2，S3D．断开开关S2，闭合开关S1，S35.（13南京）、如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则BA.L1不能发光，L2能发光B.L1能发光，L2不能发光C.L1、L2都能发光?D.L1、L2都不发光SL 1 L 26.（12齐齐哈尔）下列给出的用电器中连接方式属于串联的是A A ．烘托节日气氛的小彩灯B ．道路两旁的路灯C ．家中的电视和电脑等家用电器D ．教室里照明用的日光灯7.（12遂宁）下图电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是D8.（12北京）如图所示的电路中，将开关S 闭合，灯L 1和灯L 2均发光，则下列说法中正确的是AA ．灯L 1和灯L 2并联B ．灯L 1和灯L 2串联C ．通过灯L 1和灯L 2的电流一定相等D ．灯L 1和灯L 2两端的电压一定不相等9.（12铜仁）关于串并联电路，下列说法中正确的是AA ．串联电路电流处处相等B ．串联电路总电阻的倒数等于各电阻倒数之和C ．并联电路各支路电流总相等D ．并联电路的总电阻等于各支路电阻之和 10.（12德州）如图中的电路图和实物图相对应的是D11.（12宁德）下列四个电路图中与实物连接相符的是CL 1L 2SSLL L 1L 2SSL 2 L 1AB C DL 1S 1S 2L 2L 2S 1S 2L 1L 1S 2S 1 L 2ABCDL 1S 2S 1 L 2L 2S 2S 1 L 112.（11襄阳）如图所示电路中，属于串联电路的是A13.（11泉州）如图（a）所示的实物图．与图（b）所示电路对应的是A14.（11益阳）左图所示电路与右图的实物图相符的是C15.（11日照）如下图所示，四个电路图中与右边实物图对应的是C16.（11清远）如图所示，下列四个电路图中与右边实物图对应的是A17.（10自贡）下面图中，四个电路图中两个灯泡组成并联的是C18.（10威海）下列关于串联电路的说法中，正确的是(多选题)ACDA．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路则其余的用电器仍可能正常工作C．在串联电路中各处电流是相同的D．一个开关可使电路中的各灯泡同时发光或同时熄灭（10郴州）下列四个电路图中与右边实物图相对应正确的是C19.(10金昌)如图2所示的四个电路中，与左边实物图对应的是D20.（10钦州）图中的四个电路图与右边实物连接图对应的是C21.（09厦门）LED光源因具有节能、环保、安全等优点而被广泛应用，如某公司招牌的每个字背后就是由许多LED灯串组成的，王师傅在调试电路时断开某处，招牌的第二个字立即熄灭，其它字均正常发光(如图3)，根据这一现象，对发光字背后的灯串之间的连接方式判断正确的是A．这个字与其它字之间一定是串联的B．这个字与其它字之间一定是并联的C．这个字的笔划之间一定是串联的D．这个字的笔划之间一定是并联的22.（09宁波）下列与实物图一致的电路图是C23.（09四川自贡）.下列四个电路图中与右边实物图相对应的是CA.BCD24.（09株洲）左图所示实验电路相对应的电路图是右图中的D二、填空题1.（13哈尔滨）家庭电路中各用电器的连接方式是联，这种电路连接方式的好处是.并各用电器可独立工作（或各用电器互不影响）2.（13云南）如图所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝，要吹热风应闭合开关，此时A与B联在电路中。

初三物理串联和并联练习题画一、串联电阻练习题1. 有三个电阻分别为10Ω、20Ω和30Ω，它们串联连接在电源上。

求整个电路的总电阻和电流大小。

2. 有四个电阻分别为15Ω、25Ω、35Ω和40Ω，它们串联连接在电源上。

求整个电路的总电阻和电流大小。

3. 有五个电阻分别为8Ω、12Ω、16Ω、20Ω和24Ω，它们串联连接在电源上。

求整个电路的总电阻和电流大小。

二、并联电阻练习题1. 有三个电阻分别为10Ω、20Ω和30Ω，它们并联连接在电源上。

求整个电路的总电阻和电流大小。

2. 有四个电阻分别为15Ω、25Ω、35Ω和40Ω，它们并联连接在电源上。

求整个电路的总电阻和电流大小。

3. 有五个电阻分别为8Ω、12Ω、16Ω、20Ω和24Ω，它们并联连接在电源上。

求整个电路的总电阻和电流大小。

三、串并联练习题1. 在一个电路中，有两个电阻A和B，它们先进行串联连接，然后与一个电阻C并联连接。

已知A=8Ω，B=12Ω，C=20Ω。

求整个电路的总电阻和电流大小。

2. 在一个电路中，有两个电阻X和Y，并联连接，然后再与一个电阻Z进行串联连接。

已知X=10Ω，Y=25Ω，Z=15Ω。

求整个电路的总电阻和电流大小。

3. 在一个电路中，有三个电阻P、Q和R，它们先进行并联连接，然后与一个电阻S进行串联连接。

已知P=15Ω，Q=20Ω，R=30Ω，S=25Ω。

求整个电路的总电阻和电流大小。

四、混合串并联练习题1. 在一个电路中，有三个电阻X、Y和Z。

首先，X和Y并联连接，其总电阻为8Ω，然后与电阻A进行串联连接，总电阻为20Ω。

求电阻X、Y和Z的具体数值。

2. 在一个电路中，有四个电阻A、B、C和D。

首先，A和B串联连接，总电阻为15Ω，然后与电阻X并联连接，总电阻为12Ω。

已知C=10Ω，D=20Ω。

求电阻A、B和X的具体数值。

3. 在一个电路中，有四个电阻P、Q、R和S。

首先，P和Q并联连接，其总电阻为30Ω，然后与电阻T进行串联连接，总电阻为40Ω。

人教版九年级全一册 15.3 串联和并联同步练习一、单选题1．如图所示,小芳戴着一款电加热眼罩,适当使用可以缓解眼部疲劳。

它有两个发热电阻R1、R2,只闭合开关S时,R1发热；S、S1都闭合时,R1、R2都发热；断开开关S,眼罩停止发热。

如图所示是根据上述电路特点设计的四个简化模拟电路图,其中正确的是（）A．B．C．D．2．如图所示的电路图中,各选项分析正确的是（）A．当只闭合S1时,L1、L2串联B．当只闭合S1、S3时,只有L2发光C．当只闭合S1、S2时,只有L1发光D．当S1、S2、S3都闭合时,L1、L2都发光3．很多小区安装了电子眼自动识别门禁系统,严格控制外来车辆进入小区。

若是小区内部车辆,则自动开关S1闭合,电动机工作横杆升起；若是外部车辆,需要工作人员手动闭合开关S2,电动机工作横杆升起。

图所示的电路中,能正确模拟门禁系统控制电路的是（）A．B．C．D．4．在参观未成年人法治教育基地时,小明发现,在地面上有“沉迷网络”和“交友不慎”两个圆形模块（开关）。

用脚踩其中任何一个模块,与模块连接的电视上（用灯泡代替）就会播放对应的教育短片,下列电路设计合理的是（）A．B．C．D．5．新冠病毒疫情防控期间,为了严格控制区分外来车辆出入小区,很多小区装备了门禁系统,内部车辆可以被自动识别横杆启动,外部车辆需要门卫人员按动按钮才能将门打开。

若将门禁系统看做一个自动开关,按钮看做一个手动开关,内部电路最接近下图中的（）A．B．C．D．6．如图所示的电路中,电源电压不变,若要使电阻R1、R2串联,则下列开关状态正确的是（）A．只闭合S1B．只闭合S3C．同时闭合S1和S2D．同时闭合S1、S2、S37．电动自行车两制车手柄中各有一只开关S1、S2,在行驶中用任意一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。

下列电路设计符合要求的是（）A．B．C．D．8．电热蚊香器是一种常用的除蚊工具,当蚊香器接上电源,需要闭合开关S,才能使指示灯L发光,发热体工作。

九年级物理串联和并联练习题(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--串联和并联综合练习一、选择题1、在图4-1所示的四个电路图中，符合电电路路基本组成条件且连接正确的（）A、甲图B、乙图C、丙图D、丁图2、如图4-5所示的电路中，属于两灯串联的是……………………………….（ . ）3、如图4-6是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。

由电路图可知…………………………………………………………………………..（）A、只将开关S1闭合，吹出的是热风B、M和R是串联在电路中的C、将S1和S2都闭合，吹出的是热风D、开关S2可以控制整个电路图4-64、如图4-7所示，三个灯泡连接情况为…………………………………………….（）A、L1和L2、L3均为串联B、L1和L2、L3均为并联C、L1和L2并联后再和L3串联D、L2和L3并联后再和L1串联图4-75、两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路……………………………………………………………………………..（）A、一定是串联电路B、一定是并联电路C、可能是串联，也可能是并联D、条件不足无法判断6、如图4-8所示，开关S闭合时可能发生的现象是………………………………（）A、L1的灯丝全烧断B、L2的灯丝全烧断C、L1和L2的灯丝都全烧坏D、电池会烧坏图4-87、如图4-9所示在“组成串联电路”的学生实验中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去检查电路的故障：他将导线并接在灯L1两端时发现灯L2亮，灯L1不亮；并接在灯L2两端发现两灯均不亮，由此可以判断…………………………..（）A、灯L1短路B、灯L1断路C、灯L2短路D、灯L2断路8.在连接电路的过程中，下列几种做法中，没有必要的是A.断开开关按电路图连接元件B.开关必须靠近电源的正极C.各个接线点一定要连接牢固D.全部连接完后，再对照电路图检查，无误后再闭合开关9.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是和L2并联，再与开关串联和开关串联，再与L1并联和开关并联，再与L2串联和开关串联，再与L2并联10.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是A.只能将两盏灯并联B.只能将两盏灯串联C.两盏灯可以是串联，也可以是并联D. 以上说法都不正确11.下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法12 13 14 1512.当S 打开时，三灯都发光，则闭合S 时A 、L1L3不亮，L2亮;B 、三灯都亮C 、L1不亮，L2L3亮;D 、三灯都不亮13.如下图，下列说法中正确的是:A. 闭合S 、S2、S3，断开S1则L1与L2并联 ; B ．闭合S 、S1、S2，断开S3 则L1、L2并联 ;C ．闭合S 、S1、S3，断开S2则L1、L2并联; D ．闭合S 、S2，断开S1、S3， L1、L2并联.14各元件都完好，但闭合S1、S2后，只有灯泡L2发光，故障的原因可能是: A 、开关S1接触不良; B 、开关S1被短路了;C 、灯泡L1被短路了;D 、灯泡L1与灯座接触不良。

人教版九年级物理全一册《15.3串联和并联》同步练习题（带含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．电路中有两盏电灯，且电路无故障，将开关合上后，下列说法正确的是A．若两盏灯同时发光，则两灯一定是串联B．若两盏灯同时发光，则两灯一定是并联C．若只有一盏灯亮，则两灯一定是串联D．若只有一盏灯亮，则两灯一定是并联2．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，外部车辆需要门卫人员按动按钮才能将门打开。

若将门禁系统看做一个自动开关，按钮看做一个手动开关，内部电路最接近下图中的（）A．B．C．D．3．小华了解到汽车往往用电路控制警报铃声和提示灯提醒驾乘人员要佩戴安全带，如图，他尝试自己设计该电路的电路图。

根据实际需要，电路中有电铃和提示灯两个用电器、用于代表驾驶位和副驾驶位的安全带卡扣的两个开关（安全带的卡片插入卡槽，表示开关断开），在驾驶位和副驾驶位都有人乘坐时，要满足两个座位中只要有一个座位未佩戴安全带，警报铃响，同时提示灯发光。

小华经过思考设计出了如图所示的四个电路图，其中符合实际需要的最佳方案为（）A．B．C．D．4．关于如图所示的电路，下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，两灯都不亮C．要使L1、L2串联，可去掉导线aD．若将导线M从接线柱B改接到接线柱A上，则S闭合后电路将发生短路5．如下图所示是某实验小组同学在探究“并联电路电流关系”时连接的电路，其中能正确测出通过L2灯电流的是A．B．C．D．6．小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。

小聪发现冰箱的门相当于一个开关，压缩机由温控开关控制。

下列电路图符合上述要求的是（）A．B．C．D．7．小明设计了一款自动感应垃圾桶，两个桶盖由电动机分别提供动力。

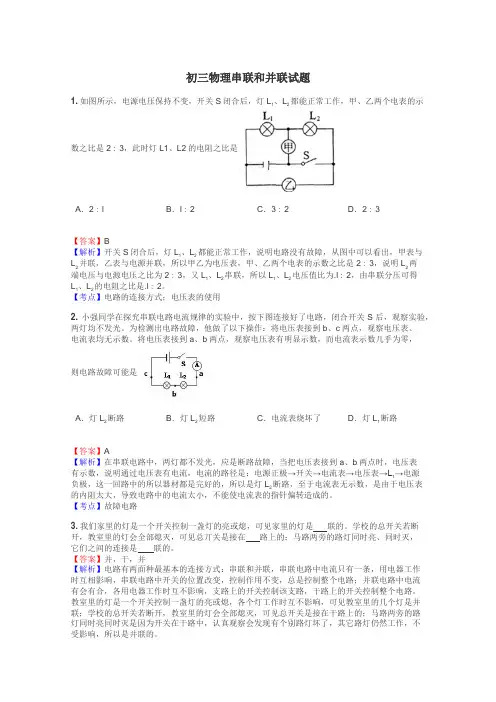

初三物理串联和并联试题1.如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2∶3，此时灯L1、L2的电阻之比是A．2∶l B．l∶2C．3∶2D．2∶3【答案】B【解析】开关S闭合后，灯L1、L2都能正常工作，说明电路没有故障，从图中可以看出，甲表与L 2并联，乙表与电源并联，所以甲乙为电压表，甲、乙两个电表的示数之比是2∶3，说明L2两端电压与电源电压之比为2∶3，又L1、L2串联，所以L1、L2电压值比为.l∶2，由串联分压可得L 1、L2的电阻之比是.l∶2。

【考点】电路的连接方式；电压表的使用2.小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光。

为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数。

将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路【答案】A【解析】在串联电路中，两灯都不发光，应是断路故障，当把电压表接到a、b两点时，电压表有示数，说明通过电压表有电流，电流的路径是：电源正极→开关→电流表→电压表→L1→电源负极，这一回路中的所以器材都是完好的，所以是灯L2断路，至于电流表无示数，是由于电压表的内阻太大，导致电路中的电流太小，不能使电流表的指针偏转造成的。

【考点】故障电路3.我们家里的灯是一个开关控制一盏灯的亮或熄，可见家里的灯是联的。

学校的总开关若断开，教室里的灯会全部熄灭，可见总丌关是接在路上的；马路两旁的路灯同时亮、同时灭，它们之间的连接是联的。

【答案】并，干，并【解析】电路有两面种最基本的连接方式：串联和并联，串联电路中电流只有一条，用电器工作时互相影响，串联电路中开关的位置改变，控制作用不变，总是控制整个电路；并联电路中电流有会有合，各用电器工作时互不影响，支路上的开关控制该支路，干路上的开关控制整个电路。
