YAMAHA 02R 数字调音台

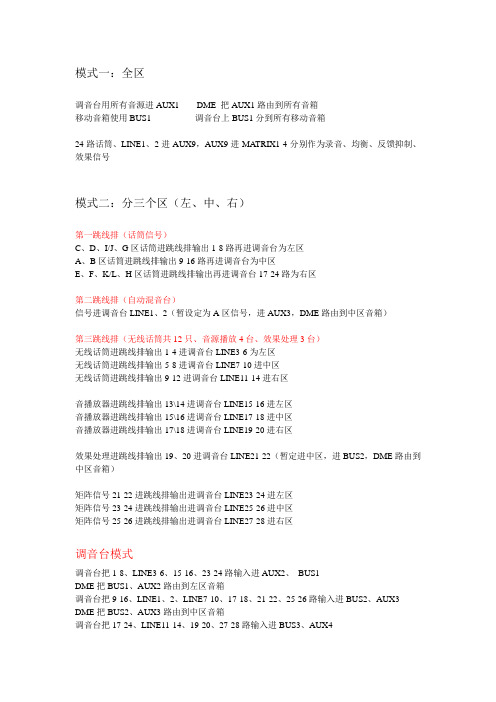

模式一：全区调音台用所有音源进AUX1 DME 把AUX1路由到所有音箱移动音箱使用BUS1 调音台上BUS1分到所有移动音箱24路话筒、LINE1、2进AUX9，AUX9进MA TRIX1-4分别作为录音、均衡、反馈抑制、效果信号模式二：分三个区（左、中、右）第一跳线排（话筒信号）C、D、I/J、G区话筒进跳线排输出1-8路再进调音台为左区A、B区话筒进跳线排输出9-16路再进调音台为中区E、F、K/L、H区话筒进跳线排输出再进调音台17-24路为右区第二跳线排（自动混音台）信号进调音台LINE1、2（暂设定为A区信号，进AUX3，DME路由到中区音箱）第三跳线排（无线话筒共12只、音源播放4台、效果处理3台）无线话筒进跳线排输出1-4进调音台LINE3-6为左区无线话筒进跳线排输出5-8进调音台LINE7-10进中区无线话筒进跳线排输出9-12进调音台LINE11-14进右区音播放器进跳线排输出13\14进调音台LINE15-16进左区音播放器进跳线排输出15\16进调音台LINE17-18进中区音播放器进跳线排输出17\18进调音台LINE19-20进右区效果处理进跳线排输出19、20进调音台LINE21-22（暂定进中区，进BUS2，DME路由到中区音箱）矩阵信号21-22进跳线排输出进调音台LINE23-24进左区矩阵信号23-24进跳线排输出进调音台LINE25-26进中区矩阵信号25-26进跳线排输出进调音台LINE27-28进右区调音台模式调音台把1-8、LINE3-6、15-16、23-24路输入进AUX2、BUS1DME把BUS1、AUX2路由到左区音箱调音台把9-16、LINE1、2、LINE7-10、17-18、21-22、25-26路输入进BUS2、AUX3 DME把BUS2、AUX3路由到中区音箱调音台把17-24、LINE11-14、19-20、27-28路输入进BUS3、AUX4DME把BUS3、AUX4路由到右区音箱调音台录音调音台把1-8、LINE3-6路输入进AUX9调音台把9-16、LINE1、2、LINE7-10路输入进AUX10调音台把17-24、LINE11-14路输入进AUX11（AUX9-11送到MATRIX1-4需在调音台上手动分配才可作到同时进行处理）模式三：分七个区（左一、左二、左三、中、右一、右二、右三）第一跳线排（话筒信号）C、D区话筒进调音台1-3路为左一区I/J区话筒进调音台前4-6路为左二区G区话筒进调音台前7-9路为左三区AB区话筒进调音台10-12路为中区E、F区话筒进调音台13-15路为右一区K/L区话筒进调音台前16-18路为右二区H区话筒进调音台前19-21路为右三区第二跳线排（自动混音台）信号进调音台LINE1、2（暂设定为中区信号）第三跳线排（无线话筒共12只、音源播放4台、效果处理3台）无线话筒1进调音台LINE3进左一区无线话筒2进调音台LINE4进左二区无线话筒3进调音台LINE5进左三区无线话筒4进调音台LINE6进中区无线话筒5进调音台LINE7进右一区无线话筒6进调音台LINE8进右二区无线话筒7进调音台LINE9进右三区音播放器15\16进调音台LINE15-16左一区音播放器17\18进调音台LINE17-18左二区音播放器19\20进调音台LINE19-20左三区音播放器21\22进调音台LINE21-22中区.。

在《雅马哈01V 6V2数字调音台进阶应用指南(四)》[1]中讨论了内部效果器的使用，并说明了效果库的内容。

接下来继续深入地了解其更为详尽的设置与操作。

这部分对其输入/输出通道的一些主要设置的灵活应用进行详解。

1 输入通道的门限动态处理在01V 6的每个输入通道，都有一个单独的噪声门(GATE)可用，相当于内置了32台噪声门设备已。

在多支话筒同时打开的情况下，合理地设置通道噪声门，可避免话筒线路带来的本底噪声，以及多支话筒并用造成的传声增益下降易啸叫的问题。

作用类似智能话筒混音器。

01V 6的门限触发还可由非本通道信号来实现(其他输入通道或AUX 发送通道)。

利用这个功能，将门限类型设为限制器，还可实现类似会议系统的主席优先模式，即某路话筒的信号会触发其他所有话筒信号的限幅。

要在输入通道使用门限器，先使用“SEL”按钮选择要使用门限器的通道，然后按DISPLAY ACCESS “DYNAMICS”按钮，再按“F1”按钮，就会显示“DYNAMICS”的“GATE EDIT”页面，如图1。

①KEYIN SOURCE (触发输入源)这些按钮用于选择触发门限器改变工作状态的关键输入源。

SELF(自身)：当前选定的通道自身作为关键输入源。

CHANNEL(通道)：其他通道的输入信号作为输入源。

在CHANNEL 按钮下面的参数框选择需要的通道。

AUX(辅助)：辅助发送信号作为输入源。

在AUX 按钮下面的参数框选择需要的母线。

②STEREO LINK(立体声通道链接)“ON/OFF”按钮用于成对地进行两个通道的压缩器操作，使之成为立体声操作。

无论通道是否成对都可进行这个操作。

③CURVE(曲线)雅马哈01V 6V2数字调音台进阶应用指南(五)图1　DYNAMICS中的GATE EDIT页面[摘　要]　文中从输入通道的门限动态处理、输入/输出通道的压缩动态处理和均衡、设定成 对输入通道、调节输入通道的声像、输入/输出通道的延时设置、改变输入/输出 通道的名称几方面，对雅马哈01V 6V2的输入/输出通道的灵活应用进行详解。

雅马哈调音台使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

MIDI 控控制指南MIDI控本指南介绍了用于YAMAHA数字调音台（M7C 和01V96）的MIDI信息并以设置步骤为例描和01V96）的MIDI信息，并以设置步骤为例描本指南以M7CL V3数字调音台为例描述了通过的功能。

一些在M7CL上可行功能的在其他型号上并不可的用户手册。

目录介绍P2MIDI信息介绍Program Change 实例P3利用Program Change控制Bank 模式下的Program C P6Bank 模式下的Program C P7其他模式Control Change 实例P9用Control Change (TABLE P13用NRPN控制推子电平和声Parameter Change 实例P17用Parameter Change控制CL、LS9、PM5D、DM2000、02R96、DM1000描述了MIDI信息应用实例描述了MIDI信息应用实例。

过外部设备发送MIDI信息到MIDI接口来控制M7CL 可行。

关于各型号上可行的MIDI细节，详见各自制场景和预置Change E)控制推子电平和声像值声像值制推子电平和声像值介绍MIDI是乐器数字接口（Musical Instru 是乐字接（在电子乐器之间传输其表演数字数据的•本指南假定读者已经具有MIDI的基础知识，所以MIDI信号中Program-change, contro 应用于控制Yamaha数字调音台场景和Program changeMIDI 信号的program change信息可用你可以呼出在调音台的program chan Control changeMIDI control change信息可用于很多你可以控制在调音台的control chang 你可以控制在调音台的control chang Parameter change如同control change信息, MIDI param 平和声像值的参数。

雅马哈调音台使用说明图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。

这些我们称他为卡农插孔。

他的作用是接话筒的平衡插口。

对应下来标有LINE的插口我们称为直插。

他的作用也是接话筒。

他还有其他的作用就是连接一些周边设备。

比如效果器等等。

第三排标有INSERT这些插口也是直插口。

我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。

第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。

他的作用是控制他所对应的那一路的主音量。

第五排√80按键的意思是低音切除。

按下此键，这一路80HZ一下的频率全部切除。

一般这个按键是用于人声的话筒。

作用是保证人声话筒的干净。

第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。

这个旋钮的功能是压限。

作用是保护设备。

一般情况下都是保持他在0db。

也就是上图所标的这个位置。

第七排标有PEAK的灯是信号过载灯。

当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。

也就是说这个灯不能亮。

第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。

第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。

他的频率从250HZ到5kHZ。

第十排的蓝色旋钮是控制这一路中音的旋钮。

也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。

将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。

第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。

第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。

他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。

第十五排的PAN红色旋钮是这一路的的声音左右平衡旋钮。

雅马哈调音台使用说明一、连接设备1.检查所有设备的电源开关是否关闭。

2.查看调音台的主线路输入是否连接到主混音台或扬声器。

3.将各种音频设备连接到合适的输入插孔。

这些设备包括麦克风、乐器、合成器、电脑等。

二、调节输入通道1.选择要调节的输入通道。

2.根据具体情况选择输入插孔类型，如XLR、TRS或RCA。

3.根据需要，打开或关闭48V幻象电源（如果需要给麦克风供电）。

4.调节增益控制，确保输入信号适中，尽量避免过载。

5.使用EQ控制调节音频频率，以增强或削弱特定频段的声音。

三、设置辅助信号1.选择要调节的辅助信号通道。

2.将辅助信号发送到外部设备（如效果器或监听器）。

3.调节辅助信号的沉入量和出座量，以确保适当的信号强度。

四、设置总线和主混音1.将输入通道的信号路由到合适的总线。

2.合理分配不同通道的信号到主混音输出。

3.使用主混音控制调节整个音频信号的平衡，并通过主输出连至扬声器或录音设备。

五、特殊效果和功能1.使用内置效果器为音频信号添加特殊效果。

调整混响、回声、合唱等参数，使声音更加丰富。

2.使用自带的压缩器控制音频动态范围，使音量更加平衡稳定。

3.使用控制台上的旋钮和按钮进行特殊功能设置，如盖帽、切换、静音等。

六、音频录制和回放1.选择要录制的音频源，并连接到音频录制设备，如计算机的音频接口或独立的数字录音机。

2.调整录音设备的输入增益，确保录制的音频质量良好。

3.开始录制音频，并确保每个信号通道的平衡和混合。

七、暂存和存储设置1.如果调音台有存储功能，可以在使用前设置和保存各种音频配置。

2.根据需要，命名并存储相关设置。

八、正常关闭设备1.逐步关闭各个设备的音量和增益控制，以避免突发噪音。

2.关闭所有设备的电源，包括调音台、扬声器和外部设备。

总之，正确使用雅马哈调音台需要了解各种控制元素和连接方式，并根据具体需要进行调整。

熟练掌握调音台的功能和特点，将能够实现高质量的音频处理和混音效果。

01V96 数字调音台-突出特点●32-bit/96kHz高品质采样系统●16条模拟输入通道，8条数字输入通道，内置光纤接口。

●20条混音母线，99个场景记忆。

●100mm电动推子●整合音频工作站控制功能●支持多种环绕声制作01V96 数字调音台-详细特性Yamaha旗舰级数字调音台是举世公认的标准，如用于扩声、广播、剧院等场合的PM1D，用于音频录音和音乐制作的DM2000, DM1000和02R96等。

现在，01V96以更加小巧的体型，带给你同样出色的性能和高可靠性。

01V96 继承了顶级产品DM2000的混音功能和效果系统，并为小型录音室做了充分的考虑，更适宜家庭或个人工作室等小型录音场合。

其音质、通道容量、操作和兼容性方面与许多大型调音台相同。

您再也找不到比它更小巧的、具有如此优异性能和灵活性的调音台了。

24-bit/96-kHz采样使音质达到下一代标准传统的44.1 kHz采样在声音听感上比较“粗糙”和“冰冷”，而更高一级的24-bit/96-kHz采样则很好地解决了这个问题，这是当前业界普遍推崇的标准。

01V96 可提供多种采样频率选择―― 44.1 kHz, 48 kHz, 88.2 kHz, 或96 kHz。

01V96具有你想象不到的清澈音质和极其宽阔的动态范围，其内置的立体声效果器也都是工作在96-kHz /32-bit标准。

24 条模拟和数字输入通道…可扩展到40条01V96提供16条模拟输入通道，其中12条通道内置有高品质的话筒前置放大器，内置的ADAT光纤接口提供8条数字输入通道。

前面的12条模拟通道兼容平衡（话筒）和非平衡（线路）两种接线模式，余下的4条通道为线路电平标准，既可单独作单声道输入，也可结对作立体声输入。

同样，它们也兼容平衡和非平衡两种接线模式。

因此，勿需其他任何设备，你可以在01V96上同时实现模拟和数字两种输入。

如果需要增加通道，Yamaha还可提供Mini-YGDAI扩展卡，将该卡插入01V96的扩展槽后，可获得更多的I/O口（包括ADAT、AES/EBU和模拟格式等）。

雅马哈调音台使用说明雅马哈调音台是一种常见的专业音频设备，用于调节和处理音频信号的音频设备。

它通常由多个通道组成，每个通道都有自己的输入和输出控制，可以调节音频信号的音量、音色、平衡等参数。

本文将详细介绍雅马哈调音台的基本操作和常见功能。

一、基本操作1.音频输入和输出连接：首先，将音频设备（如麦克风、乐器等）的输出线缆连接到调音台的输入插孔中。

然后，将调音台的输出线缆连接到音频监听设备（如扬声器、录音设备等）中，确保正确连接和固定。

2.通道设置：调音台上有多个通道，每个通道都有自己的调节控制。

首先，选择一个空闲的通道，并确保其对应的通道开关关闭。

然后，调整输入增益控制旋钮，使输入信号的音量适中。

同时，还可以根据需要调整其他参数，如高音、低音、平衡等。

3.主输出设置：调音台的主输出控制主要是通过总线和输出选择开关来实现的。

首先，选择要输出的通道，并确保其对应的输出选择开关打开。

然后，调整主输出控制旋钮，以控制整体音量。

最后，将输出线缆连接到音频监听设备中，以进行音频信号的输出和播放。

二、常见功能1.输入信号调节：调音台可以调节输入信号的音量、音色、平衡等参数，以改变音频信号的属性。

通过旋钮、开关等控制，可以实现对音频信号的精确控制和调节。

2.效果器：调音台上通常配备有多个内置效果器，如混响、压缩、延迟等，可以实现对音频信号的实时处理和效果增强。

通过选择不同的效果器和调节参数，可以实现各种音效效果。

3.监听控制：调音台上通常有多个监听控制选项，如耳机输出、监听扬声器等，可以实现对音频信号的实时监听和调试。

通过选择不同的监听选项和调节参数，可以实现对音频信号的精确控制和调节。

4.设备连锁：调音台通常支持多个设备的连锁连接，如外部效果器、录音设备等。

通过选择不同的设备连接方式和调节参数，可以实现多个设备之间的数据传输和信号处理。

5.回放和录制：调音台通常具有回放和录制功能，可以实现对音频信号的回放和录制。

雅马哈调音台操作说明1.音频输入设置-首先，将需要输入调音台的音频源连接到调音台的对应通道，可以是麦克风、乐器、音响设备等。

-通过调整通道上的增益控制旋钮来调整音频输入的音量。

一般情况下，增益控制旋钮应保持在适当的范围内，若增大过多可能会导致音频失真。

-如果需要，可以通过PAD按钮或开关来降低输入的音频信号的电平，以防止过载或失真。

-如果输入信号有问题，可以通过使用EQ控制旋钮来进行频率响应调整。

2.音频通道控制-每个音频通道都有独立的音量控制旋钮，可以用来调整输入信号的音量。

-还有一个用于平衡输入和输出的旋钮，称为平衡控制旋钮。

可以通过平衡控制旋钮将左右声道的音量平衡调整到理想的状态。

- 每个通道通常都有一个mute开关，可以用来临时静音该通道的音频信号。

-如果需要，可以将每个通道的音频信号发送到其他效果器或处理器中，如混响器、压缩器等。

3.主音量控制-调音台上通常有一个主音量控制旋钮，可以用来调整整个音频设备的总音量。

-主音量控制旋钮通常与输出设备相连，如音箱、录音设备等。

4.效果器和处理器设置-一些调音台上配备有内置的效果器和处理器，如混响、均衡器、压缩器等。

-可以通过选择相应的效果器和处理器，然后调整其参数，来对音频信号进行处理和增强。

5.子组设定-一些调音台上具有子组总线功能，可以将多个音频通道的信号发送到一个共同的子组总线上。

-这可以用于将不同乐器或声音分组，便于整合和处理。

6.监听和录制-调音台上通常有一个独立的监听控制台，可以用来监听和调整音频信号。

-可以通过调整监听控制台上的音量旋钮、左右声道平衡控制等来调整音频信号的输出。

-如果需要录音，可以将调音台的输出连接到录音设备，然后通过录音设备来录制音频信号。

7.音频信号处理技巧-在操作调音台时，还需要一些音频信号处理的技巧。

-例如，可以使用动态处理器（如压缩器和门限控制器）来控制音频信号的动态范围，以及混响器来添加空间感。

-使用均衡器可以调整音频信号的频率响应，并通过滤波器等工具来控制不必要的噪声。

1 MIC 输入插口〔通道1-4、5/6、7/8)
这些是平衡式XLR 型话筒辅入插口(1:地线；2：热线；3:冷线)。

2 LINE 输入插口(通道1-4)
这些是平衡式TRS 耳机插口型线性输入插口(T:热线; R:冷线;S:地线)。

可以将平衡式或非平衡式耳机插头插入这些插口。

3 LINE 输入插口(通道5/6-11/12)
这些是非平衡式耳机插口型立体声线性输入插口。

4 LINE 输入插口(通道9/10、11/12)
这些是非平衡式立体声RCA 针式插口。

5 INSERT 插口(通道1-4)
注:如果某输入通道同时提供MIC 输入插口和LINE 输入插口，或同时提供LINE 输入插口和RCA 针式插口，可以使用其中任何一个插口，但不能同时使用两个插口。

一次只能连接到每个通道的一个插口。

每个这类插口都在相应输入通道(通道 1-4)的均衡器与衰减器之间提供一个插入点。

这些INSERT 插口可用来独立地将图形均衡器、压缩器或噪声过滤器等设备接入相应的通道。

这些插口是TRS(尖端、环、套筒)耳机插口，可以同时携带发送信号和返回信号(尖端=发送/输出;环=返回/输入;套筒=地线)。

注:通过INSERT 插口指派外接设备时，需要使用下图所示的专用插口电缆(插口电缆另售)。

GAIN 控制旋钮调节输入信号电平。

为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK 指示灯(9)仅在最高输入瞬间峰值时偶尔短暂地亮起。

-60~-16刻度为MIC 输入的调节范围。

-34~+10刻度为LINE 输入的调节范围。
