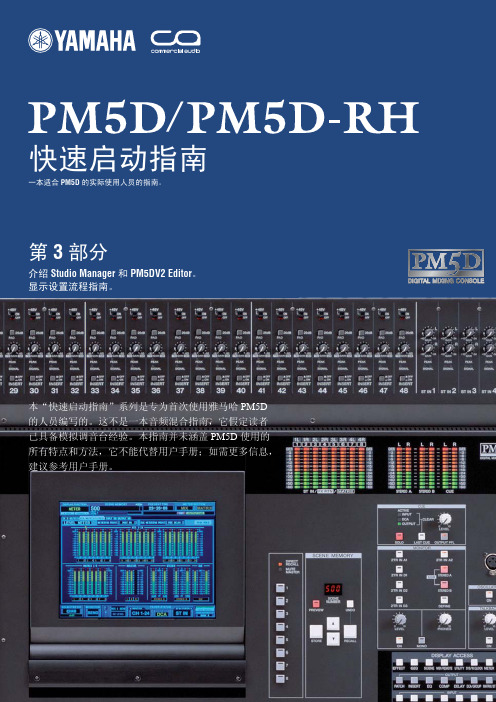

本“快速启动指南”系列是专为首次使用雅马哈PM5D 的人员编写的。
这不是一本音频混合指南，它假定读者已具备模拟调音台经验。
本指南并未涵盖PM5D使用的所有特点和方法，它不能代替用户手册；如需更多信息，建议参考用户手册。
PM5D/PM5D-RH 快速启动指南分为三个部分。
第1部分（简介和设置流程指南）；1) 概述PM5D 连接、表面布局和主要混音功能。
2) 简要说明储存/调用和保存/加载过程。
3) 乐队技师如何设置调音台进行特定表演的流程示例。
流程深入到创建表演的第一个场景。
设置流程指南包括：1) 输入命名和转接2) 幻象设置3) 输出命名和转接4) 效果转接5) 矩阵命名和转接6) GEQ 转接7) 用户自定义键编程8) 可分配衰减器分配设置9) 监听衰减器（如果需要）10)将所有这些储存为开始场景362页的说明书外加编辑器和驱动程序指南。
嗯...应该有更快的方法...第2部分（储存编辑和保存）；1) 使用PREVIEW 模式、Global Paste 和Tracking Recall 储存并编辑已储存的场景。
2) 调用场景并通过Recall Safe 或Selective Recall 功能限制调用。
3) 用PCMCIA 卡进行保存和加载；如何保存个别资料库或场景并将它们加载至其他调音台，而不在接收调音台上丢失音频或数据。
第3部分 介绍Studio Manager 和PM5DV2 Editor ；本指南介绍Studio Manager 和PM5DV2 Editor 。
分为三个部分。
1) 如何通过脱机工作的Studio Manager 软件实现第1部分和第2部分中所涵盖的设置和操作。
2) 如何与PM5D 进行联机以及对调音台进行远程控制和监听。
3) 如何使用PM5DV2 Editor 将场景载入PM5D 而不使用PCMCIA卡或停止演出。
目录PM5D/PM5D-RH快速启动指南分为三个部分2目录3 Studio Manager的背景和简介。
Y A M A H A02R数字调音台• 最新24bit录音技术• 具有40路输入（模拟24路+数码16路），8编组输出，全自动功能数码调音台。
• 内置两个YAMAHA专业数字效果器• 每轨有独立4段参数均衡器及动态处理器• 三种环绕声设置[2+2]、[3+1]及[3+2+1]• 时间码或MIDI时序自动调音功能• 电动推子MIDI遥控及64个场景记忆• 兼容Tascam、ADAT、AES/EBU及YAMAHA等通用的数码格式。
技术规格总谐波失真 少于0.2%,20Hz—20kHz（模拟输出）@+14dB至600ohm频响范围 +1,-3dB,20Hz—20kHz @+4dB至600ohm动态范围 110dB(典型)数字模拟转换器（立体声输出)105dB(典型)AD+DA(Mic/Line输入至立体声输出)噪声 -128dB等量输入噪声（20Hz—20kHz）阻抗=150ohm，输入增益=最大，输入衰减=0dB，输入灵敏度=-60dB串音（@1kHz） 70dB相邻通道输入70dB输入至输出A/D转换 20bit线性,64倍超采样(输入1—24)D/A转换 20bit线性,8倍超采样(立体声输出,控制室监听输出) 18bit线性,8倍超采样(录音棚监听输出,辅助输出1—8)内部信号处理器 32bit(动态范围=192dB)采样频率 内置:44.1/48kHz, 外置:32kHz(-6%)-48kHz(+6%)均衡器 4段均衡器频率：20Hz—20kHz(120点), 增益：+18dB(0.5dB 间隔),Q 值：0.1-10(41点)-4部分类型:坡状/滤波器-低频/高频(40输入,内置效果返回1,2，立体声输出)推子 21个100mm 电动式推子记忆 情景（全部呼叫） 96通道存储库 64均衡器存储库 128（40个预置）动态效果存储库 128（40个预置）效果存储库 128（40个预置）自动混音 16（512kB ）显示 320 × 240点阵背光式液晶显示屏（带对比控制）立体声电平表21段 × 2 LED 体积（宽×高×深）662.7 × 221.5 × 685mm 重量 30kgY A M A H A 02R 数字调音台功能及操作(1)YAMAHA 02R调音台是带有电脑液晶显示屏的数字调音设备。
雅马哈调音台使用说明一、连接设备1.检查所有设备的电源开关是否关闭。
2.查看调音台的主线路输入是否连接到主混音台或扬声器。
3.将各种音频设备连接到合适的输入插孔。
这些设备包括麦克风、乐器、合成器、电脑等。
二、调节输入通道1.选择要调节的输入通道。
2.根据具体情况选择输入插孔类型，如XLR、TRS或RCA。
3.根据需要，打开或关闭48V幻象电源（如果需要给麦克风供电）。
4.调节增益控制，确保输入信号适中，尽量避免过载。
5.使用EQ控制调节音频频率，以增强或削弱特定频段的声音。
三、设置辅助信号1.选择要调节的辅助信号通道。
2.将辅助信号发送到外部设备（如效果器或监听器）。
3.调节辅助信号的沉入量和出座量，以确保适当的信号强度。
四、设置总线和主混音1.将输入通道的信号路由到合适的总线。
2.合理分配不同通道的信号到主混音输出。
3.使用主混音控制调节整个音频信号的平衡，并通过主输出连至扬声器或录音设备。
五、特殊效果和功能1.使用内置效果器为音频信号添加特殊效果。
调整混响、回声、合唱等参数，使声音更加丰富。
2.使用自带的压缩器控制音频动态范围，使音量更加平衡稳定。
3.使用控制台上的旋钮和按钮进行特殊功能设置，如盖帽、切换、静音等。
六、音频录制和回放1.选择要录制的音频源，并连接到音频录制设备，如计算机的音频接口或独立的数字录音机。
2.调整录音设备的输入增益，确保录制的音频质量良好。
3.开始录制音频，并确保每个信号通道的平衡和混合。
七、暂存和存储设置1.如果调音台有存储功能，可以在使用前设置和保存各种音频配置。
2.根据需要，命名并存储相关设置。
八、正常关闭设备1.逐步关闭各个设备的音量和增益控制，以避免突发噪音。
2.关闭所有设备的电源，包括调音台、扬声器和外部设备。
总之，正确使用雅马哈调音台需要了解各种控制元素和连接方式，并根据具体需要进行调整。
熟练掌握调音台的功能和特点，将能够实现高质量的音频处理和混音效果。
雅马哈01V96V2数字调音台的使用一、实验目的1、掌握数字调音台的基本使用；2、掌握场景的存储和调用；3、了解计算机对调音台的遥控操作。
二、实验器材1、雅马哈01V96V2数字调音台 1台2、话筒 1只3、耳机 1副4、连接线若干5、计算机 1台三、实验原理及实验简介（一）调音台及功能介绍1、调音台是电声系统中最重要的设备之一，又称混音控制器。
调音台常被誉为专业电声系统的“中枢”，以它为中心，连接各种信号源设备和音频输出设备，将音频信号进行调节、加工及处理，使音响效果达到高保真，符合艺术性的要求。
2、调音台的功能介绍01V96小型数码调音台提供无损的24位/96 kHz数字音频处理功能，以及同时40通道同步的混音能力。
01V96广泛的应用于多轨录音、立体声缩混和环绕声制作。
在硬件特点上，它有17个100毫米的电动衰减器，用于控制输入通道、辅助发送和母线输出。
而且衰减器的功能可以有由四个可选软件层来决定。
从320x240像素的液晶显示屏上，在选中通道可以直接通过按钮和控制器等调节均衡参数。
面板上提供8个可以自定义的功能键，可以控制01V96的各种内部参数。
它提供ADAT光纤接口，用来作为传输数字音频的标准，还有扩展槽用于安装选购的数字I/O卡、AD卡和DA卡。
在通道配置上，一次最多可混音32个输入通道和4个ST IN通道，可以将多个通道组合在一起并对通道进行配对用于立体声。
它有8个母线输出和8个AUX发送，可以将母线输出1-8跳线到立体声母线作为编组母线使用。
它可以为用于存储和调用每个输入通道和输出通道的通道设置通道库，每通道均带有四波段均衡器和动态处理器（不包括立体声输入通道），同时，动态处理器和均衡器的设定可以存储在库中共需要时调用。
在效果应用上，它拥有4个高品质的多通道效果器，可以通过辅助发送和通道插入来使用，它提供的效果库可以存储和调用效果设定，而且可以用于增加效果的可选的附加效果包，附加效果包利用了多种多样的的新算法。
DM-1000用户简明操作手册① +48V ON/OFF切换开关1-16这是用于打开或关闭每组输入(INPUT)中+48V幻象供电(Phantom Power)的开关。
立体声部分DM-1000用户简明操作手册按这个按键将显示自动混音(Automix)页面，页）。
/INSERT/DELAY]//INS/DLY)这是一台320×240像素的LCD显示屏，带有荧光背光。
立体声仪表段电平表将显示立体声总线的最终输出电平。
对比度控制用于调节显示屏的对比度。
[F1]-[F4]按键滚动按键滚动按键按键(Routing)页面，用于发送选定通道所需的总线上，并可到立体声总线(Stereo Bus)上的信号电平（参见英文用户手按键按键这些按键用于选择路由中输入通道信号所要到达的总线。
当前被选定的总线，这些按键用于选择一个输入通道层(Input Channel Layer)便可以分别控制通道1-16、页可以获得更多有关层的信息）。
(Scene Memory Display)当前选定场景记忆的号码会显示在这里。
Indicator)/按键这两个按键用于选择一个想要存储或者调入的场景。
按键便按键便降低选项中的序号。
如果按住按键不放，则序号会连续增加或减少。
按键选定的场景记忆。
左、右、上、下（）方向按键耳机与对讲部分(Talkback Level)控制这个控制用于设置内置对讲麦克风。
（参见英文用户手册第(Monitor)页面，可以对监控设置进行调整（参见英文用。
当一个或多个通道独奏时候，这个指示灯会闪烁。
①输入(Input)插头这些Balanced XLR-3-31型插头可以传输线路电平以及麦克风信号。
额定信号电平范围从-60 dB到+4 dB。
② OMNI IN插头1-4型插头可以传输线路电平信号。
额定信号电平为1 & 2您可以在这些插槽中插入选件mini-YGDAI卡。
（参见本手册第更多有关安装板卡的信息）。
YAMAHA mg12_4f小型模拟调音台中文说明书MIXING CONSOLEZHMG12/4FX2请在操作使用前首先仔细阅读下述内容请将本说明书存放在安全的地方以便将来随时参阅。
警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况 G只能使用本设备所规定的额定电压。
所要求的电压被印在本设备的铭牌上。
G只能使用规定的AC电源适配器PA-20或YAMAHA推荐的相应产品。
G请勿将电源线放在热源如加热器或散热器附近不要过分弯折或损伤电源线不要在其上加压重物不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。
G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。
本设备不含任何用户可自行修理的零件。
若出现异常请立即停止使用并请有资格的YAMAHA维修人员进行检修。
G请勿让本设备淋雨或在水附近?俺笔肪持惺褂锚蠡蚪 ?幸禾宓娜萜鞣旁谄渖溪蠓裨蚩赡芑岬贾乱禾褰θ肴魏慰凇?G切勿用湿手插拔电源线插头。
G若电源线出现磨损或损坏使用设备过程中声音突然中断或因此而发出异常气味或冒烟请立即关闭电源开关从电源插座中拔出电源线插头并请有资格的YAMAHA维修人员对设备进行检修。
G若本设备或AC电源适配器发生摔落或损坏请立即关闭电源开关从电源插座中拔出电源线插头并请有资格的YAMAHA维修人员对设备进行检修。
注意为了避免您或周围他人可能发生的人身伤害、设备或财产损失请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况 G当准备长期不使用本设备或发生雷电时请从电源插座中拔出电源线请务必抓住插头而不是电源插头。
G当从本设备或电源插座中拔出电源线插头时线。
直接拽拉电源线可能会导致损坏。
G为了避免产生不必要的噪音请在AC 电源适配器和本设备之间预留50cm或更多空间。
G请勿用布或毯子盖住或包裹AC电源适配器。
G移动设备之前请务必拔出所有的连接电缆。

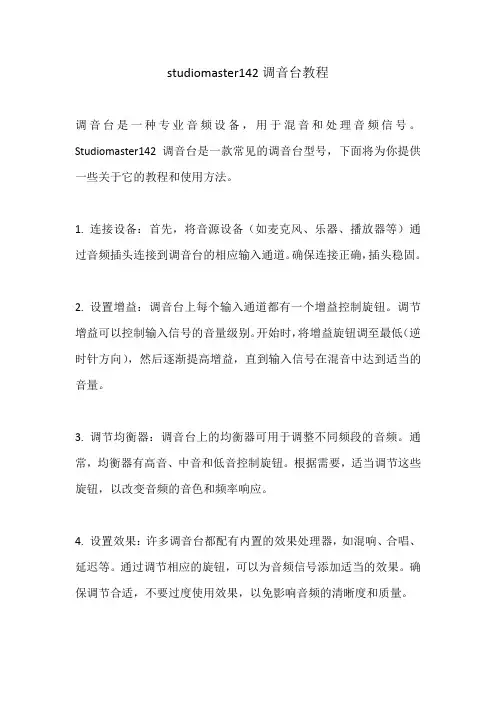

studiomaster142调音台教程调音台是一种专业音频设备，用于混音和处理音频信号。
Studiomaster142调音台是一款常见的调音台型号，下面将为你提供一些关于它的教程和使用方法。
1. 连接设备：首先，将音源设备（如麦克风、乐器、播放器等）通过音频插头连接到调音台的相应输入通道。
确保连接正确，插头稳固。
2. 设置增益：调音台上每个输入通道都有一个增益控制旋钮。
调节增益可以控制输入信号的音量级别。
开始时，将增益旋钮调至最低（逆时针方向），然后逐渐提高增益，直到输入信号在混音中达到适当的音量。
3. 调节均衡器：调音台上的均衡器可用于调整不同频段的音频。
通常，均衡器有高音、中音和低音控制旋钮。
根据需要，适当调节这些旋钮，以改变音频的音色和频率响应。
4. 设置效果：许多调音台都配有内置的效果处理器，如混响、合唱、延迟等。
通过调节相应的旋钮，可以为音频信号添加适当的效果。
确保调节合适，不要过度使用效果，以免影响音频的清晰度和质量。
5. 控制总线和输出：调音台上通常有多个总线和输出通道，用于将混音后的信号发送到其他设备或扬声器。
根据需要，将相应通道的音量旋钮调至适当位置，确保适当的声音平衡和输出级别。
6. 监听和调试：在调音过程中，使用耳机或扬声器来监听混音结果。
检查每个通道的音量和音色，确保混音的平衡和清晰度。
如果需要，可以对各个通道进行微调，以获得更好的音频效果。
以上仅为关于Studiomaster142调音台的基本教程和使用方法的概述。
根据具体的需求和场景，可能还需要了解更多高级功能和操作。
建议参考相关的用户手册和文档，以充分利用这款调音台的功能。
雅马哈调音台说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】YAMAHA GA32/12、GA24/12调音台使用手册为使调音台保持良好的工作状态,应注意以下几点:○1. 避免调音台过热、潮湿、尘土堆积和振动。
○2. 避免物体阻挡，在通风孔保持空气流通。
○3. 避免硬物碰撞，搬运时要小心谨慎。
○4. 不要打开调音台或尝试修理或更改，维修应由有资格的Yamaha维修人员进行。
○5. 在连接或拔出电缆线时，关闭调音台电源，这对防止调音台自身以及其它同调音台连接的设备的损坏是非常重要的。
○6. 插拔电缆线包括AC交流电源线时，请握持插头插拔，不要握持电缆线插拔。
○7. 用柔软干燥的织物清洁调音台，决不使用溶剂，例如汽油或稀释剂清洁调音台。
○8. 使用在调音台后面板上指明的当地的AC交流电压，对调音台正确供电。
在系统中使用所有的设备，AC交流电源应有足够的供电电流。
绪言感谢你选择YAMAHA GA32/12或GA24/12调音台，请详细阅读使用手册，对你使用YAMAHA GA32/12或GA24/12调音台有很大的帮助。
注意:这本手册假定你已经知道调音台的基本操作及调音台的技术术语。
对GA24/12调音台技术规格如果同GA32/12有不同，在括号{}中描述。
特点:GA32/12调音台提供28路单声道｛GA24/12调音台提供20路单声道｝、2组立体声输入模块。
输出通道包含立体声ST1 OUT、ST2 OUT输出；10个混音MIX OUT 1–10输出和2个矩阵MATRIX OUT1－2输出。
每个单声道输入通道提供26 dB定值衰减pad开关、高通滤波器HPF、倒相开关、4段均衡EQ(其中，高－中HI－MID和低－中LO－MID频段的中心频率可变)、100 mm 长音量控制器(推拉电位器)。
还有供每4个输入通道为1组的+48 V幻象电源通断开关。
Yamaha MG系列（XU型号）Steinberg USB Driver安装操作说明Cubase AI8Music Production SoftwareWith Cubase AI you can turn your Mac or PC into a beautiful and easy-to-use music studio.This compact DAW offers you all the basic tools for recording,editing and mixing everything from the initial musical idea to the final track.Cubase AI assists you during the creative process—whether you are a songwriter,guitar player,vocalist or electronic music producer,Cubase has the right tools and features at hand.Yamaha USB2.0功能描述24-bit/192kHz2-进/2-出USB音频接口功能MG系列调音台具备灵活的数字连接能力，能方便快捷地实现高精度-数字内容的回放。
只需通过USB即可连接到您的计算机，通过苹果公司出品的CameraConnection Kit/Lightning to USB Camera Adapter(连接适配器)还可连接到iPad/iPhone(2或更高版本)。
USB协议使用异步数据传输方式。
音频数据的发送基于来自MG的高精确度的音频字时钟信号，从而实现高品质的录音和回放。
Cubase AIMG XU型号适配Steinberg Cubase AI软件。
作为业界最先进、最综合化的DAW软件，Steinberg的Cubase引领潮流，为用户提供了灵活而强大的音乐制作平台。
雅马哈调音台说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】YAMAHA GA32/12、GA24/12调音台使用手册为使调音台保持良好的工作状态,应注意以下几点:○1. 避免调音台过热、潮湿、尘土堆积和振动。
○2. 避免物体阻挡，在通风孔保持空气流通。
○3. 避免硬物碰撞，搬运时要小心谨慎。
○4. 不要打开调音台或尝试修理或更改，维修应由有资格的Yamaha维修人员进行。
○5. 在连接或拔出电缆线时，关闭调音台电源，这对防止调音台自身以及其它同调音台连接的设备的损坏是非常重要的。
○6. 插拔电缆线包括AC交流电源线时，请握持插头插拔，不要握持电缆线插拔。
○7. 用柔软干燥的织物清洁调音台，决不使用溶剂，例如汽油或稀释剂清洁调音台。
○8. 使用在调音台后面板上指明的当地的AC交流电压，对调音台正确供电。
在系统中使用所有的设备，AC交流电源应有足够的供电电流。
绪言感谢你选择YAMAHA GA32/12或GA24/12调音台，请详细阅读使用手册，对你使用YAMAHA GA32/12或GA24/12调音台有很大的帮助。
注意:这本手册假定你已经知道调音台的基本操作及调音台的技术术语。
对GA24/12调音台技术规格如果同GA32/12有不同，在括号{}中描述。
特点:GA32/12调音台提供28路单声道｛GA24/12调音台提供20路单声道｝、2组立体声输入模块。
输出通道包含立体声ST1 OUT、ST2 OUT输出；10个混音MIX OUT 1–10输出和2个矩阵MATRIX OUT1－2输出。
每个单声道输入通道提供26 dB定值衰减pad开关、高通滤波器HPF、倒相开关、4段均衡EQ(其中，高－中HI－MID和低－中LO－MID频段的中心频率可变)、100 mm 长音量控制器(推拉电位器)。
还有供每4个输入通道为1组的+48 V幻象电源通断开关。
Y A M A H A数字调音台v中文使用说明书集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#1、初始化 01V962、通常用场景记忆页面来存储和调入场景3、检查电池和系统版本4、使用监听您可以删除全部的用户设定并且恢复01V96到出厂的状态，同时可以复位操作锁的密码。
步骤如下：1 确保 01V96 的电源关闭。
2 按住 SCENE MEMORY [STORE] 按钮不放，然后打开电源开关。
片刻之后，出现如下的确定窗口：3 如果要对 01V96 进行初始化，移动光标到INITIALIZE 按钮，然后按[ENTER]。
取消初始化操作，移动光标到CANCEL按钮，然后按[ENTER]。
当01V96的内部信息重写后，01V96就回到了工厂设定。
4 如果是要清除密码，在第二步的时候移动光标到 PASSWORD 按钮，然后按[ENTER]。
密码就重新设定成“1234”。
如果出现确认窗口后您不进行任何操作，该窗口会自动关闭然后启动01V96。
Utility | Battery页面用于检查内部电池的情况和显示系统版本。
可以通过反复按DISPLAY ACCES[UTILITY] 按钮来显示该页面。
1Status （状态）如果状态显示“Okay”，说明电池的电量充足。
如果显示“Voltage Low!”，就提醒您赶快找YAMAHA的经销商或者是服务中心更换电池。
否则会引起01V96的记忆数据丢失。
2Ver 是版本号。
)显示当前的系统版本。
当您要进行系统软件升级之前，一定要先检查当前系统版本。
请访问以下网站检查最新系统的版本号码：com/在Scene Memory（场景记忆）页面，您可以存储、调入、写保护、删除和编辑场景的标题。
1 把您要作为场景保存的 01V96 参数调节好。
2 反复按DISPLAY ACCESS [SCENE]按钮直到出现 Scene | Scene page 页面。
