功能输入通道 (12)MG 专业音频调音台具有多达16个（MG166CX/MG166C：10个）话筒/线路输入或多达四个立体声输入，可以同时连接各种装置：话筒、线路电平装置、立体声合成器等等。
压缩 (10)压缩可增大总体电平，同时不会因压缩话筒和吉他信号的过多峰值造成失真。
AUX 发送与立体声AUX 返回 (16)可以用AUX SEND插口发送信号至外部信号处理器，随后通过RETURN插口返回处理后的立体声信号。
高品质数字效果（MG166CX）........................................................... 第15、19页MG166CX 具有内置的数字效果，可以独立提供范围广泛的声响效果。
ZH2MG206C/MG166CX/MG166C 使用说明书MG206C/MG166CX/MG166C 使用说明书3请在操作使用前，首先仔细阅读下述内容* 请将本说明书存放在安全的地方，以便将来随时参阅。
警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况：G只能使用本设备所规定的额定电压。
所要求的电压被印在本设备的铭牌上。
G 只能使用提供的 AC 电源适配器（ P A-30或 YAMAHA 推荐的相应产品）。
G请勿将电源线放在热源如加热器或散热器附近，不要过分弯折或损伤电源线，不要在其上加压重物，不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。
G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。
本设备不含任何用户可自行修理的零件。
若出现异常，请立即停止使用，并请有资格的 YAMAHA 维修人员进行检修。
G请勿让本设备淋雨或在水附近及潮湿环境中使用，或将盛有液体的容器放在其上，否则可能会导致液体溅入任何开口。
G切勿用湿手插拔电源线插头。
G若电源线出现磨损或损坏，使用设备过程中声音突然中断或因此而发出异常气味或冒烟，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的 YAMAHA 维修人员对设备进行检修。
YAMAHA_12路_MG124CX调音台_使用说明YAMAHA MG124CXYAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、 MIC输入插口(通道1-4、5/6、7/8)这些是平衡式XLR型话筒输入插口。
2、 LINE输入插口(通道1-4)这些是平衡式TRS耳机插口型线性输入插口。
3、 LINE输入插口(通道5/6-11/12)这些是非平衡式耳机插口型立体声线性插入插口。
4、 LINE输入插口(9/10、11/12)这些是非平衡式立体声RCA针式插口。
5、 INSERT插口(通道1-4)每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS(尖端、环、套筒)耳机插口，可以同时携带发送信号和返回信号。
6、 GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯(9)仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关(高通滤波器)此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率(HPF不使用于立体声输入通道3、4的线性输入)。
8、 COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、 PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道(5/6和7/8)，将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器(HIGH、MID、LOW)该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带:高和低。
Y A M A H A02R数字调音台• 最新24bit录音技术• 具有40路输入（模拟24路+数码16路），8编组输出，全自动功能数码调音台。
• 内置两个YAMAHA专业数字效果器• 每轨有独立4段参数均衡器及动态处理器• 三种环绕声设置[2+2]、[3+1]及[3+2+1]• 时间码或MIDI时序自动调音功能• 电动推子MIDI遥控及64个场景记忆• 兼容Tascam、ADAT、AES/EBU及YAMAHA等通用的数码格式。
技术规格总谐波失真 少于0.2%,20Hz—20kHz（模拟输出）@+14dB至600ohm频响范围 +1,-3dB,20Hz—20kHz @+4dB至600ohm动态范围 110dB(典型)数字模拟转换器（立体声输出)105dB(典型)AD+DA(Mic/Line输入至立体声输出)噪声 -128dB等量输入噪声（20Hz—20kHz）阻抗=150ohm，输入增益=最大，输入衰减=0dB，输入灵敏度=-60dB串音（@1kHz） 70dB相邻通道输入70dB输入至输出A/D转换 20bit线性,64倍超采样(输入1—24)D/A转换 20bit线性,8倍超采样(立体声输出,控制室监听输出) 18bit线性,8倍超采样(录音棚监听输出,辅助输出1—8)内部信号处理器 32bit(动态范围=192dB)采样频率 内置:44.1/48kHz, 外置:32kHz(-6%)-48kHz(+6%)均衡器 4段均衡器频率：20Hz—20kHz(120点), 增益：+18dB(0.5dB 间隔),Q 值：0.1-10(41点)-4部分类型:坡状/滤波器-低频/高频(40输入,内置效果返回1,2，立体声输出)推子 21个100mm 电动式推子记忆 情景（全部呼叫） 96通道存储库 64均衡器存储库 128（40个预置）动态效果存储库 128（40个预置）效果存储库 128（40个预置）自动混音 16（512kB ）显示 320 × 240点阵背光式液晶显示屏（带对比控制）立体声电平表21段 × 2 LED 体积（宽×高×深）662.7 × 221.5 × 685mm 重量 30kgY A M A H A 02R 数字调音台功能及操作(1)YAMAHA 02R调音台是带有电脑液晶显示屏的数字调音设备。

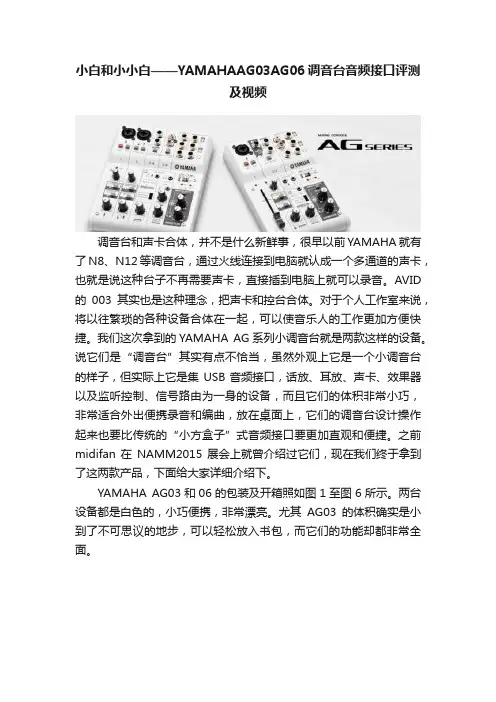

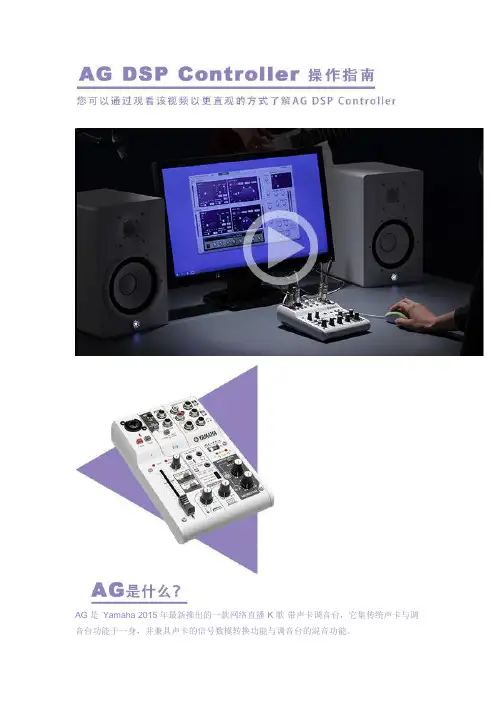

AG是Yamaha 2015年最新推出的一款网络直播·K歌·带声卡调音台，它集传统声卡与调音台功能于一身，并兼具声卡的信号数模转换功能与调音台的混音功能。
Yamaha自1887年成立至今，已经128年了，名副其实的百年老店金字招牌。
产品线从键盘类乐器、管乐器、弦乐器、打击乐器，直至专业音响领域都有涉猎，而AG就是在这具有丰富制造经验的百年老店中诞生的。
AG除了有模拟部分手动操作的界面外，还有安装于计算机中的软件界面，我们称之为AG DSP Controller （点击进入下载页面）。
QJ（笔者）的意思是，要玩好AG，就必须掌握AG DSP Controller。
接下去的整个攻略都是围绕AG DSP Controller，由浅入深地给广大AG调音台用户介绍的。
可能，进行网络直播的用户使用最多的是效果器部分，一定要好好啃一下AG DSP Controller大攻略之进阶篇——效果器·进阶篇。
一打开A G D S P C o n t r o l l e r，可以看到这里提供了两种模式：E A S Y【简易】和E X P E R T【专家】模式。
EASY【简易】模式非常简单，只有3个大旋钮，每个旋钮的左右各有一个标记，现在我们对其一一进行分析。
· CH 1 MIC Tone：表示第一路话筒信号声音。
左边偏向乐器输入，右边偏向人声，可根据你的实际使用及个人偏好进行旋转调节，获得最好的音色。
· AMP SIM：是AG Guitar Amp Simulator的缩写，也就是吉他音箱模拟器效果，左右分别代表了电箱吉他和电吉他，可根据演奏的实际情况来进行调节。
· Effect【效果】：代表效果器音量的大小，左边量小，右边量大。
接下去，我们切换到E X P E R T【专家】模式看一下。
一旦你点击E X P E R T【专家】模式，就会出现一个如下图的对话框显示：A G03/A G06的同步设置将被改变。

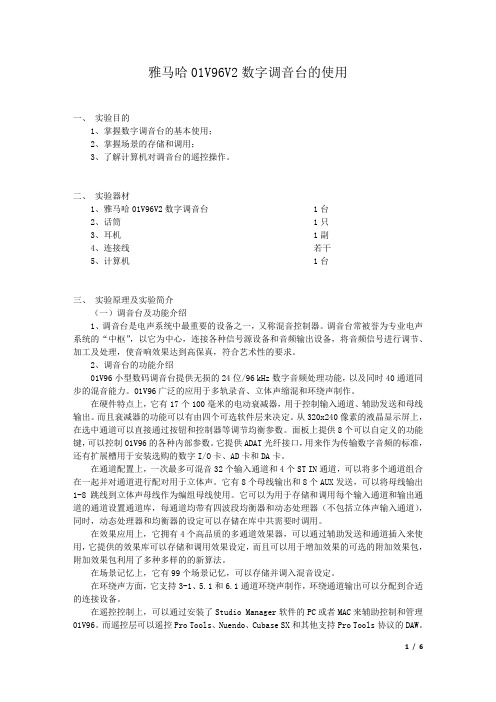

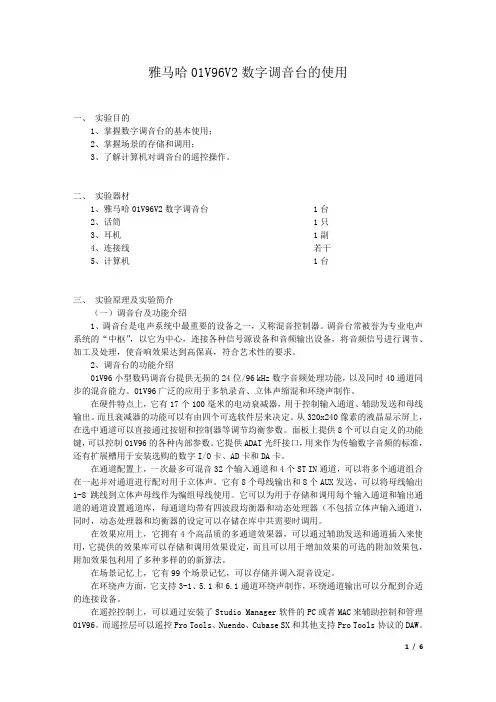

雅马哈01V96V2数字调音台的使用一、实验目的1、掌握数字调音台的基本使用；2、掌握场景的存储和调用；3、了解计算机对调音台的遥控操作。
二、实验器材1、雅马哈01V96V2数字调音台 1台2、话筒 1只3、耳机 1副4、连接线若干5、计算机 1台三、实验原理及实验简介（一）调音台及功能介绍1、调音台是电声系统中最重要的设备之一，又称混音控制器。
调音台常被誉为专业电声系统的“中枢”，以它为中心，连接各种信号源设备和音频输出设备，将音频信号进行调节、加工及处理，使音响效果达到高保真，符合艺术性的要求。
2、调音台的功能介绍01V96小型数码调音台提供无损的24位/96 kHz数字音频处理功能，以及同时40通道同步的混音能力。
01V96广泛的应用于多轨录音、立体声缩混和环绕声制作。
在硬件特点上，它有17个100毫米的电动衰减器，用于控制输入通道、辅助发送和母线输出。
而且衰减器的功能可以有由四个可选软件层来决定。
从320x240像素的液晶显示屏上，在选中通道可以直接通过按钮和控制器等调节均衡参数。
面板上提供8个可以自定义的功能键，可以控制01V96的各种内部参数。
它提供ADAT光纤接口，用来作为传输数字音频的标准，还有扩展槽用于安装选购的数字I/O卡、AD卡和DA卡。
在通道配置上，一次最多可混音32个输入通道和4个ST IN通道，可以将多个通道组合在一起并对通道进行配对用于立体声。
它有8个母线输出和8个AUX发送，可以将母线输出1-8跳线到立体声母线作为编组母线使用。
它可以为用于存储和调用每个输入通道和输出通道的通道设置通道库，每通道均带有四波段均衡器和动态处理器（不包括立体声输入通道），同时，动态处理器和均衡器的设定可以存储在库中共需要时调用。
在效果应用上，它拥有4个高品质的多通道效果器，可以通过辅助发送和通道插入来使用，它提供的效果库可以存储和调用效果设定，而且可以用于增加效果的可选的附加效果包，附加效果包利用了多种多样的的新算法。
01V96 数字调音台-突出特点●32-bit/96kHz高品质采样系统●16条模拟输入通道，8条数字输入通道，内置光纤接口。
●20条混音母线，99个场景记忆。
●100mm电动推子●整合音频工作站控制功能●支持多种环绕声制作01V96 数字调音台-详细特性Yamaha旗舰级数字调音台是举世公认的标准，如用于扩声、广播、剧院等场合的PM1D，用于音频录音和音乐制作的DM2000, DM1000和02R96等。
现在，01V96以更加小巧的体型，带给你同样出色的性能和高可靠性。
01V96 继承了顶级产品DM2000的混音功能和效果系统，并为小型录音室做了充分的考虑，更适宜家庭或个人工作室等小型录音场合。
其音质、通道容量、操作和兼容性方面与许多大型调音台相同。
您再也找不到比它更小巧的、具有如此优异性能和灵活性的调音台了。
24-bit/96-kHz采样使音质达到下一代标准传统的44.1 kHz采样在声音听感上比较“粗糙”和“冰冷”，而更高一级的24-bit/96-kHz采样则很好地解决了这个问题，这是当前业界普遍推崇的标准。
01V96 可提供多种采样频率选择―― 44.1 kHz, 48 kHz, 88.2 kHz, 或96 kHz。
01V96具有你想象不到的清澈音质和极其宽阔的动态范围，其内置的立体声效果器也都是工作在96-kHz /32-bit标准。
24 条模拟和数字输入通道…可扩展到40条01V96提供16条模拟输入通道，其中12条通道内置有高品质的话筒前置放大器，内置的ADAT光纤接口提供8条数字输入通道。
前面的12条模拟通道兼容平衡（话筒）和非平衡（线路）两种接线模式，余下的4条通道为线路电平标准，既可单独作单声道输入，也可结对作立体声输入。
同样，它们也兼容平衡和非平衡两种接线模式。
因此，勿需其他任何设备，你可以在01V96上同时实现模拟和数字两种输入。
如果需要增加通道，Yamaha还可提供Mini-YGDAI扩展卡，将该卡插入01V96的扩展槽后，可获得更多的I/O口（包括ADAT、AES/EBU和模拟格式等）。
YAMAHA_12路_MG124CX调音台_使用说明一、产品介绍YAMAHAMG124CX调音台是一款具有12个线路输入的调音台，适用于音乐制作、现场演出、录音室以及音频处理等领域。
该调音台具有高品质的音频效果、灵活的操作和稳定的性能，能够满足用户对音频调音和混音的需求。
二、外观及接口介绍1. 输入接口：12个XLR/6.35mm TRS插孔；2. 输出接口：2个XLR插孔、2个6.35mm TRS插孔；3. 主输出接口：2个6.35mm TRS插孔；4. 辅助输出接口：2个6.35mm TRS插孔；5. 效果器回路接口：2个6.35mm TRS插孔；6.主音量旋钮：用于调节主输出音量；7.各通道控制旋钮：用于调节各通道的音量、平衡等参数；8.效果器控制旋钮：用于调节效果器的参数；9.耳机输出接口：用于连接耳机。
三、调音台的使用步骤1. 将音源设备（如话筒、乐器等）通过XLR或6.35mm插孔连接到相应的输入通道上；2.使用通道控制旋钮，调节各通道的音量、增益、EQ等参数；3.如果需要使用效果器，将效果器连接到效果器回路接口上，并通过效果器控制旋钮调节参数；4.使用主音量旋钮调节主输出音量；5.如果需要使用耳机进行监听，将耳机通过耳机输出接口连接。
四、常见问题与解决方法1.音频效果有杂音：检查线缆是否连接松动，重新插紧；2.无法接收到音源信号：检查音源设备是否正常工作，检查音源设备与调音台的连接；3.通道音量不平衡：使用通道控制旋钮调节音量平衡；4.效果器无法正常工作：检查效果器是否插入正确的回路接口，检查效果器参数设置。
五、注意事项1.在使用调音台前，请确保电源接地良好，并使用电压和频率适配的电源；2.在连接音源设备时，请确保设备的音量调节为最低，以免因音量过大引起损坏；3.长时间使用后，调音台可能会发热，不要放置在易燃物上，以免引起火灾；4.使用调音台时请遵循相关法律法规，不得用于非法目的。
YAMAHA GA32/12、GA24/12调音台使用手册为使调音台保持良好的工作状态,应注意以下几点:错误!. 避免调音台过热、潮湿、尘土堆积和振动;错误!. 避免物体阻挡,在通风孔保持空气流通;错误!. 避免硬物碰撞,搬运时要小心谨慎;错误!. 不要打开调音台或尝试修理或更改,维修应由有资格的Yamaha维修人员进行;错误!. 在连接或拔出电缆线时,关闭调音台电源,这对防止调音台自身以及其它同调音台连接的设备的损坏是非常重要的;错误!. 插拔电缆线包括AC交流电源线时,请握持插头插拔,不要握持电缆线插拔;错误!. 用柔软干燥的织物清洁调音台,决不使用溶剂,例如汽油或稀释剂清洁调音台;错误!. 使用在调音台后面板上指明的当地的AC交流电压,对调音台正确供电;在系统中使用所有的设备,AC交流电源应有足够的供电电流;绪言感谢你选择YAMAHA GA32/12或GA24/12调音台,请详细阅读使用手册,对你使用YAMAHA GA32/12或GA24/12调音台有很大的帮助;注意:这本手册假定你已经知道调音台的基本操作及调音台的技术术语;对GA24/12调音台技术规格如果同GA32/12有不同,在括号{}中描述;特点:GA32/12调音台提供28路单声道｛GA24/12调音台提供20路单声道｝、2组立体声输入模块;输出通道包含立体声ST1 OUT、ST2 OUT输出；10个混音MIX OUT 1–10输出和2个矩阵MATRIX OUT1－2输出;每个单声道输入通道提供26 dB定值衰减pad开关、高通滤波器HPF、倒相开关、4段均衡EQ其中,高－中HI－MID和低－中LO－MID频段的中心频率可变、100 mm长音量控制器推拉电位器;还有供每4个输入通道为1组的+48 V幻象电源通断开关;提供4个立体声辅助返回AUX RETURN1L/1R－4L/4R和立体声磁带输入TAPE IN L/R 输入口;主控部分位于调音台中间区域,便于操作;主控部分为混音母线MIX buses1－10提供输出通道,具有均衡EQ和100 mm长音量控制器推拉电位器;.每个输入通道和4个立体声辅助返回通道均包含1个PFL监听开关;立体声母线、混音母线1－10和矩阵1－2输出通道有1个AFL监听开关,能使你方便快速地监听输入/输出信号;用GAGROUP/AUX编组/辅助功能,能使你各自地设置到混音母线MIX1－4上的信号为可调Variable模式或固定Fix模式;在可调Variable模式中,从输入通道输出的信号到混音母线MIX VARIABLE 1－4上的电平可调,这个信号路程通常作辅助AUX母线;在固定Fix模式中,从输入通道输出的信号到混音母线MIX FIX 1－4上的电平不可调即此时从输入通道输出的信号到混音母线MIX FIX 1－4上的电平固定不变,这个信号路程通常作编组GROUP母线;由此可见,用这种方式配置混音母线MIX1－4为编组或辅助功能,作特殊的用途;调音台有2个独立的矩阵输出;可各自地混合混音母线MIX1－4和立体声母线ST L/R上的信号,在你希望的电平从矩阵输出MATRIX OUT1－2插座1/4″茄克插座上输出混合后的信号;这个混音信号路程可为返送监听系统或为单独的音箱如中间放置的音箱及功放;所有单声道输入通道、立体声母线ST L/R输出通道、混音母线MIX1－4输出通道均配有插入INSERT I/O插座1/4″茄克插座,如果需要,可插入外部的音频周边设备,对信号进行处理;对讲信号可输送到任意的混音母线MIX1－4、混音母线MIX5－10和立体声母线ST L/R;控制室监听通道输出C－R MONITOR OUT可选择监听PFL/AFL或磁带输入TAPE IN处信号;1YAMAHA GA32/12、GA24/12调音台输入通道部分YAMAHA GA32/12、GA24/12 调音台单声道输入通道YAMAHA GA32/12、GA24/12 调音台单声道输入通道功能说明错误!Pad switch pad定值衰减－26dB开关对输入信号定值衰减26dB,适用于大信号输入,按下开关接通pad;错误!GAIN control 增益控制器增益控制器调节输入信号灵敏度,当pad开关错误!未按下断开时,调节范围在－16 dB～－60 dB；当pad开关错误!按下接通时,调节范围在＋10 dB～－34 dB;错误! Phase switch倒相开关倒相开关对输入信号的相位倒相1800,按下开关接通倒相;错误!High pass filter switch 高通滤波器开关低频截止频率80 Hz,斜率12 dB/oct,按下开关接通高通滤波器;错误! PEAK indicator 信号过载显示器当通过4段均衡器EQ的信号,其削波电平达到3dB,显示器发亮,告知此时信号过载,应适当减小输入信号电平;错误!EQ controls HIGH/HI-MID/LO-MID/LOW 4段均衡EQ控制器4段均衡器EQ频带中心频率：高频HIGH 10 kHz；高－中频HI-MID400 Hz–8 kHz；低－中频LO-MID 80 Hz– kHz；低频LOW 100 Hz;高－中频HI-MID和低－中频LO-MID频带中心频率可变;电平调节范围±15 dB;错误!EQ switch 均衡EQ开关均衡EQ开关接通和断开4段均衡器EQ,按下开关接通4段均衡器EQ;未按下开关时,4段均衡器EQ旁路,信号直通;错误!M1–M4 mix level controls M1–M4混音电平控制器调节4段均衡器EQ之后、通道音量控制器之前的信号电平从输入通道输送到混音母线MIXVARIABLE 1－4;注意：当在混音母线MIX VARIABLE/ FIX选择区域按下M1–M4开关,选择FIX,FIX显示器发亮,见下图,则从输入通道输送到混音母线MIXFIX 1－4的信号电平为定值,此时相应的M1–M4混音电平控制器不起作用;错误!ON switches ON通断开关这些通断开关接通或断开从输入通道输送到混音母线MIX 1－4的信号;按下ON开关,通道音量控制器之后的信号输送到混音母线MIXFIX 1－4；4段均衡器EQ之后、通道音量控制器之前的信号输送到混音母线MIXVARIABLE 1－4;注意：当ON开关没按下而断开时,没有信号从从输入通道输送到相应的混音母线MIX 1－4,此时与在混音母线MIX VARIABLE/ FIX选择区域中的M1–M4开关的接通或断开没有关系;错误!M5–M10 mix level controls M5–M10混音电平控制器调节从输入通道输送到混音母线MIX VARIABLE 5－10的信号电平,用PRE开关错误!选择通道音量控制器之前或之后的信号;错误!PRE switches PRE前置开关PRE前置开关选择输入通道音量控制器之前或之后的信号从输入通道输送到混音母线MIX VARIABLE 5－10;每个PRE前置开关为一对混音母线MIX VARIABLE 5/6、7/8或9/10;当按下PRE前置开关,通道音量控制器之前的信号输送到相应的每对混音母线VARIABLE 5/6、7/8或9/10;错误!PAN control PAN声像控制器PAN声像控制器调节控制从输入通道输送到立体声母线ST L/R信号的立体声声像;错误!ST Stereo switch ST立体声开关ST立体声开关接通或断开从输入通道信号输送到立体声母线ST L/R,按下ST开关接通;错误!ON switch ON输入通道通断开关ON输入通道通断开关接通或断开相应输入通道模块,按下ON开关接通;当ON开关断开时,没有信号从输入通道输送到立体声母线ST L/R和混音母线MIX 1－10,但按下PFL开关,经控制室监听输出1/4″茄克插座C-R MONITOR OUT和耳机插座PHONES在前面板上可监听输入通道4段均衡器EQ之后、音量控制器之前的信号; 错误!PFL Pre-fader Listen switch PFL音量控制器之前监听开关按下PFL音量控制器之前监听开关,输入通道4段均衡器EQ之后、音量控制器之前的信号输送到监听母线PFL L/R,经控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES在前面板上监听;错误!Channel fader 通道音量控制器通道音量控制器也称通道衰减器,通常使用推拉式电位器;通道音量控制器调节控制从输入通道输送到立体声母线ST L/R、混音母线MIXFIX 1－4和混音母线MIX VARIABLE 5－10当PRE开关没按下断开时的信号电平;YAMAHA GA32/12、GA24/12 调音台单声道输入通道信号流程图YAMAHA GA32/12、GA24/12 调音台立体声输入通道YAMAHA GA32/12、GA24/12 调音台立体声输入通道功能说明YAMAHA GA32/12、GA24/12 调音台提供二块立体声输入通道模块,用配对的13L/14R和15L/16R 1/4″茄克插座输入立体声信号;如果你仅连接信号到13L MONO 1/4″茄克插座or 15L MONO1/4″茄克插座,信号同样被输送到混音母线MIX1－4和立体声母线ST L/R;错误!GAIN control 增益控制器增益控制器调节输入信号灵敏度,调节范围在＋10 dB～－34 dB;错误!PEAK indicator 信号过载显示器当通过4段均衡器EQ的信号,其削波电平达到3dB,显示器发亮,告知此时信号过载,应适当减小输入信号电平;错误!High pass filter switch 高通滤波器开关低频截止频率80 Hz,斜率12 dB/oct,按下开关接通高通滤波器;错误!EQ controls HIGH/HI-MID/LO-MID/LOW 4段均衡EQ控制器4段均衡器EQ频带中心频率：高频HIGH 10 kHz；高－中频HI-MID 3 kHz；低－中频LO-MID 800 Hz；低频LOW 100 Hz;电平调节范围±15 dB;错误!EQ switch 均衡EQ开关均衡EQ开关接通和断开4段均衡器EQ,按下开关接通4段均衡器EQ;未按下开关时,4段均衡器EQ旁路,信号直通;错误!M1–M4 mix level controls M1–M4混音电平控制器M1–M4混音电平控制器调节4段均衡器EQ之后、通道音量控制器之前的信号电平从立体声输入通道输送到混音母线MIXVARIABLE 1－4;当立体声信号输入时,L通道信号输送到混音母线MIXVARIABLE 1和3,R通道信号输送到混音母线MIXVARIABLE 2和4;注意：当在混音母线MIX VARIABLE/ FIX选择区域按下M1–M4开关,选择FIX,FIX显示器发亮,见下图,则从立体声输入通道输送到混音母线MIXFIX 1－4的信号电平为定值,此时相应的M1–M4混音电平控制器不起作用;错误!ON switches M1–M4 ON通断开关这些ON通断开关接通或断开从立体声输入通道输送到混音母线MIX 1－4的信号;按下ON开关,通道音量控制器之后的信号输送到混音母线MIXFIX 1－4；4段均衡器EQ之后、通道音量控制器之前的信号输送到混音母线MIXVARIABLE 1－4;注意：当ON开关没按下而断开时,没有信号从立体声输入通道输送到相应的混音母线MIX 1－4,此时与在混音母线MIX VARIABLE/ FIX选择区域中的M1–M4开关的接通或断开没有关系;错误!M5–M10 mix level controls M5–M10混音电平控制器M5–M10混音电平控制器调节从立体声输入通道输送到混音母线MIX VARIABLE 5－10的信号电平,立体声输入信号被混合成单声道信号输送到混音母线MIX VARIABLE 5－10;用PRE开关错误!选择立体声通道音量控制器之前或之后的信号;错误!PRE Pre-fader switches PRE前置开关PRE前置开关选择立体声输入通道音量控制器之前或之后的信号从立体声输入通道输送到混音母线MIX VARIABLE 5－10;每个PRE前置开关为一对混音母线MIX VARIABLE 5/6、7/8或9/10;当按下PRE前置开关,通道音量控制器之前的信号输送到相应的每对混音母线VARIABLE 5/6、7/8或9/10;错误!BAL Balance control BAL立体声信号平衡控制器BAL立体声信号平衡控制器平衡立体声左L、右R信号,从立体声输入通道输送到立体声母线ST L/R;错误!ST Stereo switch ST立体声开关ST立体声开关接通或断开从立体声输入通道信号输送到立体声母线ST L/R,按下ST开关接通;如果连接单声道信号到13LMONO或15LMONO 1/4″茄克插座,信号同样地被输送到立体声母线ST L/R两者;错误!ON switch ON立体声输入通道通断开关ON立体声输入通道通断开关接通或断开相应立体声输入通道模块,按下ON开关接通;当ON开关断开时,没有信号从立体声输入通道输送到立体声母线ST L/R和混音母线MIX 1－10,但按下PFL开关,经控制室监听输出1/4″茄克插座C-R MONITOR OUT和耳机插座PHONES在前面板上可监听立体声输入通道4段均衡器EQ之后、音量控制器之前的信号;错误!PFL Pre-fader listen switch PFL音量控制器之前监听开关按下PFL音量控制器之前监听开关,立体声输入通道4段均衡器EQ之后、音量控制器之前的信号输送到监听母线PFL L/R,经控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES在前面板上监听;错误!Channel fader 立体声输入通道音量控制器立体声输入通道音量控制器也称通道衰减器,通常使用推拉式电位器;立体声输入通道音量控制器调节控制从立体声输入通道输送到立体声母线ST L/R、混音母线MIXFIX 1－4和混音母线MIX VARIABLE 5－10当PRE开关没按下断开时的信号电平;YAMAHA GA32/12、GA24/12 调音台立体声输入通道信号流程图2 YAMAHA GA32/12、GA24/12调音台输出控制部分Variable/Fix select section混音母线MIX VARIABLE/ FIX选择区域YAMAHA GA32/12和GA24/12调音台的特点是有一个GA多功能使用,即有Group编组和Aux辅助功能,用混音母线MIX1－4信号作为编组母线或辅助母线信号;调音台的VARIABLE/ FIX选择区域,允许你选择混音母线MIX1－4作编组Group母线或辅助AUX母线;错误!M1–M4 switches M1–M4开关M1–M4开关用于选择从输入通道输送到混音母线MIX1－4的信号电平为固定不变FIX的信号电平还是可调节变量VARIABLE的信号电平;When FIX is on:当开关按下FIX接通：当开关按下FIX接通,被选择的混音母线MIXFIX1－4作为编组母线功能;从每个输入通道输出的信号电平是固定不变,输入通道的M1–M4混音电平控制器对混音母线MIXFIX1－4不起作用;When FIX is off: 当开关弹起FIX断开,VARIABLE接通：当开关弹起FIX断开,VARIABLE接通,被选择的混音母线MIXVARIABLE 1－4作为辅助母线功能;信号经过每个输入通道的M1–M4混音电平控制器输送到相应的混音母线MIXVARIABLE 1－4;Mix section 混音输出通道YAMAHA GA32/12、GA24/12 调音台混音输出通道功能说明混音输出通道由各自地处理混音母线MIX1－10信号的输出通道组成,经这些输出通道的信号从混音输出MIX OUT插座XLR卡侬公插座1－10输出,且混音输出通道信号也被输送到监听母线AFL L/R;混音母线MIX1－4信号也被送到立体声母线ST L/R和矩阵输出区域1－2;M1–M4 M1–M4输出通道M1–M4输出通道作为一个编组母线或一个辅助母线两者之一的输出通道,依赖于在混音母线MIX VARIABLE/ FIX选择区域的开关位置设置;混音母线MIX1－4信号经过M1–M4输出通道输送到混音输出MIX OUT插座XLR卡侬公插座1－4输出,还输送到立体声母线ST L/R、监听母线AFL L/R和矩阵输出区域1－2;M5–M10 M5–M10输出通道M5–M10输出通道是辅助母线输出通道,混音母线MIX5－10信号经过M5–M10输出通道输送到混音输出MIX OUT插座XLR卡侬公插座5－10输出,还输送到监听母线AFL L/R;错误!EQ controls HIGH/MID/LOW 3段均衡EQ控制器高/中/低3段均衡器EQ频带中心频率：高频HIGH 10 kHz；中频MID300 Hz–6 kHz；低频LOW100 Hz;中频MID频段频率可变;电平调节范围15 dB;错误!EQ switch 均衡EQ开关均衡EQ开关接通和断开3段均衡器EQ,按下开关接通3段均衡器EQ;未按下开关时,3段均衡器EQ旁路,信号直通;错误!PAN control applied only to M1–M4 声像控制器仅应用于M1–M4输出通道调节控制从混音母线MIX1－4输送到立体声母线ST L/R信号的立体声声像;错误! TO ST To stereo switch applied only to M1–M4 立体声母线ST L/R接通开关按下接通TO ST开关,混音母线MIX1－4信号输送到立体声母线ST L/R;错误!AFL After-Fader Listen switch AFL输出通道音量控制器之后监听开关按下接通AFL开关,M1–M10输出通道音量控制器之后的信号输送到监听母线AFL L/R,通过控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES能监听M1–M10输出通道音量控制器之后的信号;错误!Mix master fader 混音输出通道音量控制器通道音量控制器也称通道衰减器,通常用推拉式电位器;混音输出通道音量控制器调节混音输出通道M1–M10的输出信号电平;M1–M4输出通道音量控制器调节输送到混音输出MIX OUT插座XLR卡侬公插座1－4输出、立体声母线ST L/R、监听母线AFL L/R和矩阵输出区域1－2的信号电平;M5–M10输出通道音量控制器调节发送到混音输出MIX OUT插座XLR卡侬公插座5－10输出和监听母线AFL L/R的信号电平;YAMAHA GA32/12、GA24/12 调音台混音输出通道信号流程图ST Stereo section ST立体声输出通道ST立体声输出通道控制立体声母线ST L/R上的信号从立体声1输出ST1 OUTXLR卡侬公插座XLR卡侬公插座和立体声2输出ST2 OUT插座1/4″茄克插座的输出;YAMAHA GA32/12、GA24/12调音台立体声输出通道功能说明错误!POST ST1 Post stereo 1 switch POST ST1开关POST ST1开关为从立体声2输出ST2 OUT插座1/4″茄克插座选择立体声输出通道音量控制器之前或之后的信号;按下接通POST ST1开关,从立体声2输出ST2 OUT插座1/4″茄克插座输出立体声输出通道音量控制器之后的信号；当断开POST ST1开关,从立体声2输出ST2 OUT插座1/4″茄克插座输出立体声输出通道音量控制器之前的信号,此时立体声输出通道音量控制器对立体声2输出ST2 OUT插座1/4″茄克插座输出信号不起作用;错误!MONO Monaural switch MONO单声道开关按下接通MONO单声道开关,立体声母线ST L/R的立体声信号混合成为单声道信号,从立体声2输出ST2 OUT插座1/4″茄克插座输出;MONO单声道开关不影响从立体声1输出ST1 OUT插座XLR卡侬公插座的信号输出;错误!LEVEL control 电平控制器调节在立体声2输出ST2 OUT插座1/4″茄克插座上的信号输出电平;LEVEL电平控制器不影响从立体声1输出ST1 OUT插座XLR卡侬公插座上的信号输出电平;错误!AFL After-fader Listen switch AFL通道音量控制器之后监听开关按下接通AFL开关,立体声输出通道音量控制器之后的信号输送到监听母线AFLL/R,通过控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES监听立体声输出通道音量控制器之后的立体声信号;错误!ST Stereo fader 立体声输出通道音量控制器通道音量控制器也称通道衰减器,通常用推拉式电位器;立体声输出通道音量控制器调节在立体声母线ST L/R上信号最终的输出电平;立体声输出通道音量控制器影响输送到立体声1输出ST1 OUT插座XLR卡侬公插座、体声2输出ST2 OUT插座1/4″茄克插座当POST ST1开关按下接通时和监听母线AFL出L/R上的信号电平; YAMAHA GA32/12、GA24/12调音台立体声输出通道信号流程图AUX RETURN section 辅助返回通道YAMAHA GA32/12和GA24/12调音台提供四个立体声辅助返回通道,用配对辅助返回AUX RETURN1－4L/R1/4″茄克插座输入立体声信号;作为二者选一,仅连接输入信号到辅助返回AUX RETURN 1－4的L1/4″茄克插座,则此时为单声道辅助返回;YAMAHA GA32/12、GA24/12调音台辅助返回通道功能说明错误!M1–M4 mix level controls M1–M4混音电平控制器M1–M4混音电平控制器用于调节从辅助返回AUX RETURN1－2L/R1/4″茄克插座输入的信号输送到混音母线MIX 1－4;立体声输入信号的L通道信号输送到混音母线MIX 1和3；R通道信号输送到混音母线MIX 2和4;若是1个单声道信号从辅助返回AUX RETURN1－2L1/4″茄克插座输入,此单声道信号输送到混音母线MIX 1－4;错误!M5–M10 mix level controls M5–M10 混音电平控制器M5–M10 混音电平控制器用于调节从辅助返回AUX RETURN3－4L/R1/4″茄克插座输入的信号输送到混音母线MIXVARIABLE5－10;立体声输入信号的L通道信号发送到混音母线MIXVARIABLE5、7和9；R通道信号输送到混音母线MIXVARIABLE6、8和10;注意：在VARIABLE/ FIX选择区域的M1–M4开关通断,不影响辅助返回通道M1–M10混音电平控制器对信号的调节控制;如果M1–M4开关按下选择到MIX FIX 固定位置,输入辅助返回通道的信号经M1–M10混音电平控制器仍输送到混音母线MIX1－10;错误!ST Stereo level control ST立体声电平控制器ST立体声电平控制器用于调节从辅助返回AUX RETURN1－4L/R1/4″茄克插座输入的信号输送到立体声母线ST L/R,不影响M1–M10 混音电平控制器调节控制;错误!ON switch 辅助返回通道通断开关按下ON开关,接通相应辅助返回通道模块;当ON开关断开时,没有信号从相应辅助返回通道发送到立体声母线ST L/R和混音母线MIX 1–10;但按下PFL开关错误!,通过控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES能监听输入辅助返回通道的信号;错误!PFL switch 辅助返回通道监听开关按下PFL开关,辅助返回通道输入信号输送到监听母线PFLL/R,通过控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES能监听输入辅助返回通道的信号;监听输入辅助返回通道的信号与M1–M10 混音电平控制器、ST立体声电平控制器或ON开关无关;YAMAHA GA32/12、GA24/12调音台辅助返回通道信号流程图MATRIX section 矩阵输出通道YAMAHA GA32/12和GA24/12调音台提供二个矩阵输出通道,混合从混音母线MIX1–4和立体声母线ST L/R送来的信号;矩阵1－2信号经矩阵输出MATRIX OUT 1－2插座1/4″茄克插座输出单声道信号;YAMAHA GA32/12、GA24/12调音台矩阵输出通道功能说明错误!M1–M4 level controls M1–M4电平控制器M1–M4电平控制器用于调节从混音母线MIX 1－4的混音输出通道音量控制器之后送来的信号;错误!L/R controls L/R立体声左/右通道电平控制器L/R立体声左/右通道电平控制器调节从立体声母线ST L/R,立体声输出通道音量控制器之后送来的信号,左L、右R通道信号电平分别调节;错误!LEVEL control 矩阵输出通道输出电平控制器LEVEL矩阵输出通道输出电平控制器调节矩阵输出MATRIX OUT1－21/4″茄克插座上的输出信号电平;错误!ON switch 矩阵输出通道通断开关矩阵输出通道通断开关接通或断开矩阵输出通道,当断开开关时,相应的矩阵输出MATRIX OUT1－21/4″茄克插座上没有输出信号,信号也不送到监听母线AFL L/R;错误!AFL After-fader Listen switch 矩阵输出通道监听开关按下AFL开关,接通矩阵输出通道输出电平控制器LEVEL control 之后的信号发送到监听母线AFL L/R;通过控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES监听矩阵输出通道的信号;如果矩阵输出通道通断开关ON switch 错误!是断开的话,则矩阵输出通道监听开关AFL switch不起作用;YAMAHA GA32/12、GA24/12调音台矩阵输出通道信号流程图C-R MONI Control room monitor section and PHONES headphones section 控制室和耳机监听通道控制室和耳机监听通道能使你通过控制室监听输出1/4″茄克插座C-R MONITOR OUT和耳机插座PHONES在前面板上控制监听信号;YAMAHA GA32/12、GA24/12调音台控制室和耳机监听通道功能说明错误!Monitor source select switch 监听选择开关监听选择开关选择经控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES监听的信号的类型;When the switch is set to PFL/AFL 选择开关置于PFL/AFL当选择开关置于PFL/AFL 位置,将监听PFL信号从输入通道/辅助返回通道送到监听母线PFL的信号或AFL信号从混音母线MIX1－10/立体声母线ST/矩阵1－2送到监听母线AFL的信号;如果,输入通道/辅助返回通道中任意一个PFL开关接通,PFL显示器错误!发亮;在这种情况,PFL母线信号不是AFL母线信号送到控制室监听输出1/4″茄克插座AFL母线信号送到控制室监听输出茄克插座C-R MONITOR OUT或耳机插座PHONES;注意：当正在监听AFL母线信号时,如果在输入通道/辅助返回通道中任意一个PFL开关接通,转换电路将转换信号到PFL母线信号;When the switch is set to TAPE IN 选择开关置于TAPE IN 当选择开关置于TAPE IN位置,将监听从TAPE IN插座输入的信号;错误!PFL Pre-fader Listen indicato PFL音量控制器之前监听显示器当输入通道/辅助返回通道中任意一个PFL开关接通,PFL显示器发亮;显示PFL母线信号现可进行监听;错误!LEVEL control 控制室监听通道电平控制器控制室监听通道电平控制器调节从控制室监听输出1/4″茄克插座C-R MONITOR OUT上输出信号的电平;这个电平控制器不影响在耳机插座PHONES上的信号电平;错误!ON switch 控制室监听通道通断开关控制室监听通道通断开关接通或断开从控制室监听输出1/4″茄克插座C-RMONITOR OUT上输出信号,这个通断开关不影响在耳机插座PHONES上的信号;错误!LEVEL Headphones level control 耳机电平控制器耳机电平控制器调节从耳机插座PHONES上输出信号的电平;这个电平控制器不影响在控制室监听输出1/4″茄克插座C-R MONITOR OUT上的信号电平;错误!PHONES Headphones jack 耳机插座该耳机插座连接立体声耳机进行信号监听;立体声耳机用1/4″茄克插头接线如下图：YAMAHA GA32/12、GA24/12调音台控制室和耳机监听通道信号流程图TAPE IN section 磁带放音通道磁带放音通道控制从磁带输入TAPE IN插座输入的线路电平信号;输入信号从磁带输入TAPE IN插座可输送到立体声母线ST L/R或直接输送到控制室监听输出1/4″茄克插座C-R MONITOR OUT和耳机插座PHONES;YAMAHA GA32/12、GA24/12调音台磁带放音通道功能说明错误!ST Stereo control ST立体声电平控制器立体声母线ST L/R上;错误!ON switch 磁带放音通道通断开关磁带放音通道通断开关接通或断开从磁带输入TAPE IN插座送到立体声母线ST L/R上的信号;这个开关的通断不影响从磁带输入TAPE IN插座输入的信号经控制室监听输出1/4″茄克插座C-R MONITOR OUT和耳机插座PHONES对信号监听;注意：在控制室和耳机监听通道模块上的监听选择开关错误!置于TAPE IN位置,经控制室监听输出1/4″茄克插座C-R MONITOR OUT和耳机插座PHONES监听磁带输入TAPE IN插座输入的信号;YAMAHA GA32/12、GA24/12调音台磁带放音通道信号流程图YAMAHA GA32/12、GA24/12调音台磁带放音通道信号流程图见上面控制室和耳机监听通道信号流程图;TALKBACK section 对讲通道对讲通道用于音控室工作人员通过插入调音台对讲通道话筒,输送对讲信号到混音母线MIX 1－10和立体声母线ST L/R;YAMAHA GA32/12、GA24/12调音台对讲通道功能说明错误!INPUT jack 话筒输入插座话筒输入插座为3芯卡侬XLR-F母插座,不平衡输入,插入输出阻抗为50–600的对讲话筒;3芯卡侬XLR-M公插头接线如下图：错误!M1-M4 switch M1-M4开关错误!M5-M10 switch M5-M10开关错误!ST switch ST开关以上这些开关错误!－错误!分别用于输送对讲信号到混音母线MIX 1－4、混音母线MIX 5－10和立体声母线ST L/R;接通或断开这些开关可分别地对需要的地点进行通话;错误!LEVEL control 对讲通道电平控制器对讲通道电平控制器用于调节对讲话筒从对讲通道输出的对讲信号电平;错误!ON switch 对讲通道通断开关对讲通道通断开关接通或断开对讲信号;。

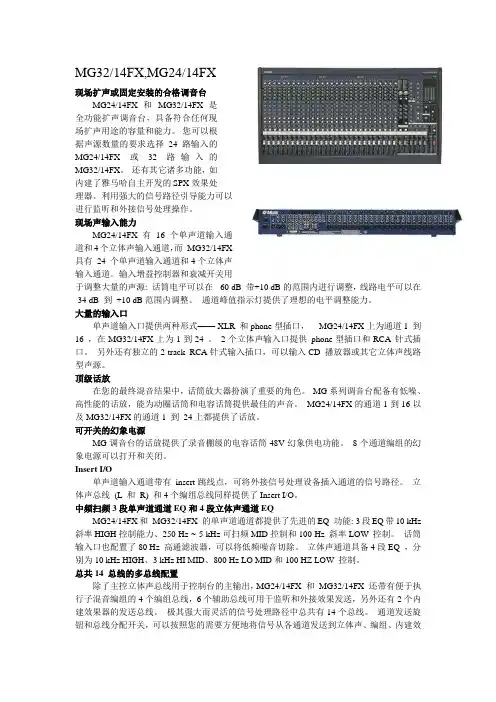

MG32/14FX,MG24/14FX现场扩声或固定安装的合格调音台MG24/14FX 和MG32/14FX是全功能扩声调音台，具备符合任何现场扩声用途的容量和能力。
您可以根据声源数量的要求选择24路输入的MG24/14FX或32路输入的MG32/14FX。
还有其它诸多功能，如内建了雅马哈自主开发的SPX效果处理器。
利用强大的信号路径引导能力可以进行监听和外接信号处理操作。
现场声输入能力MG24/14FX 有16个单声道输入通道和4个立体声输入通道，而MG32/14FX具有24 个单声道输入通道和4个立体声输入通道。
输入增益控制器和衰减开关用于调整大量的声源: 话筒电平可以在-60 dB 带+10 dB的范围内进行调整，线路电平可以在-34 dB 到+10 dB范围内调整。
通道峰值指示灯提供了理想的电平调整能力。
大量的输入口单声道输入口提供两种形式—— XLR 和phone型插口，- MG24/14FX上为通道1 到16 ，在MG32/14FX上为1到24 。
2个立体声输入口提供phone型插口和RCA针式插口。
另外还有独立的2-track RCA针式输入插口，可以输入CD 播放器或其它立体声线路型声源。
顶级话放在您的最终混音结果中，话筒放大器扮演了重要的角色。
MG系列调音台配备有低噪、高性能的话放，能为动圈话筒和电容话筒提供最佳的声音。
MG24/14FX的通道1到16以及MG32/14FX的通道1 到24上都提供了话放。
可开关的幻象电源MG调音台的话放提供了录音棚级的电容话筒48V幻象供电功能。
8个通道编组的幻象电源可以打开和关闭。
Insert I/O单声道输入通道带有insert跳线点，可将外接信号处理设备插入通道的信号路径。
立体声总线(L 和R) 和4个编组总线同样提供了Insert I/O。
中频扫频3段单声道通道EQ和4段立体声通道EQMG24/14FX和MG32/14FX 的单声道通道都提供了先进的EQ 功能: 3段EQ带10 kHz 斜率HIGH控制能力、250 Hz ~ 5 kHz可扫频MID控制和100 Hz 斜率LOW 控制。

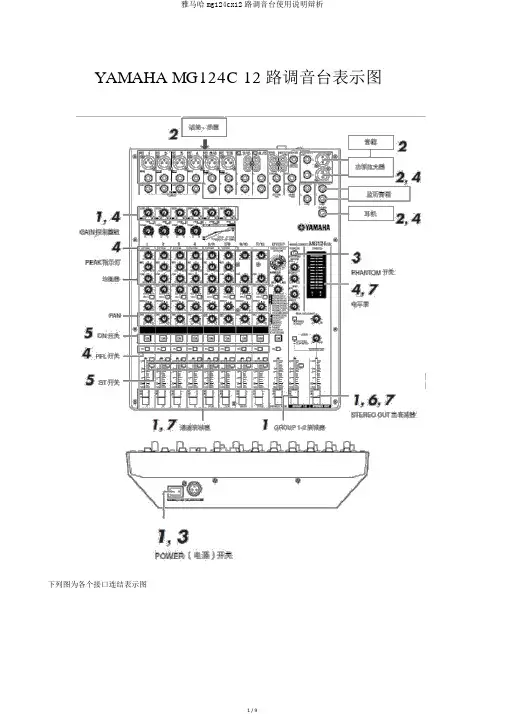

YAMAHA MG124C 12路调音台表示图下列图为各个接口连结表示图YAMAHA MG124C 使用说明书下边我们将调音台上的各个功能按钮使用方式详尽的说明:21、 MIC 输入插口（通道1-4、 5/6、 7/8）这些是均衡式XLR型话筒输入插口。
2、 LINE 输入插口（通道1-4）这些是均衡式TRS耳机插口型线性输入插口。
3、 LINE 输入插口（通道5/6-11/12）这些是非均衡式耳机插口型立体声线性插入插口。
4、 LINE 输入插口（ 9/10、 11/12）这些是非均衡式立体声RCA针式插口。
5、 INSERT插口（通道1-4）每个这种插口都在相应输入通道的均衡器与衰减器之间供给一个插入点。
这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设施接入相应的通道。
这些插口是TRS（尖端、环、套筒）耳机插口，能够同时携带发送信号和返回信号。
6、 GAIN 控制旋钮调理输入信号电平为了获取信噪比和动向范围的最正确均衡，调理电平使PEAK指示灯（ 9）仅在最高输入瞬时峰值时有时短暂地亮起。
7、开关（高通滤波器）此开关使 HPF翻开或许封闭。
要翻开 HPF，请按下此开关， HPF 将削去 80HZ 以下的频次（ HPF不使用于立体声输入通道 3 、4 的线性输入）。
8、 COPMP控制按钮调理应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调理输出增益。
将获取一个更光滑的、甚至是动向的成效，这是因为整体电平加强后大声信号变得轻柔所致。
9、 PEAK指示灯3YAMAHA MG124C 使用说明书检测 EQ 后信号的峰值电平。
当电平达到削波以下3dB 时， PEAK指示灯亮红灯。
关于配有XLR的立体声输入通道（ 5/6 和 7/8），将同时检测 EQ后和后置话筒放大器的峰值电平，并在此中任一电平达到削波以下 3dB 时指示灯亮红灯。
10、均衡器（ HIGH、 MID、 LOW）该三频段均衡器可在高、中和低三个频次带调理通道。
