电波暗室(anechoic chamber)通常对于辐射试验来说，测试场地分为三种，分别是全电波暗室、半电波暗室和开阔场。
在这三种测试场地中进行的辐射试验一般都可以认为符合电磁波在自由空间中的传播规律。
全电波暗室全电波暗室减小了外界电磁波信号对测试信号的干扰，同时电磁波吸波材料可以减小由于墙壁和天花板的反射对测试结果造成的多径效应影响，适用于发射、灵敏度和抗扰度实验。
实际使用中，如果屏蔽体的屏蔽效能能够达到80dB~140dB，那么对于外界环境的干扰就可以忽略不计，在全电波暗室中可以模拟自由空间的情况。
同其它两种测试场地相比，全电波暗室的地面、天花板和墙壁反射最小、受外界环境干扰最小，并且不受外界天气的影响。
它的缺点在于受成本制约，测试空间有限。
半电波暗室半电波暗室与全电波暗室类似，也是一个经过屏蔽设计的六面盒体，在其内部覆盖有电磁波吸波材料，不同之处在于半电波暗室使用导电地板，不覆盖吸波材料。
半电波暗室模拟理想的开阔场情况，即场地具有一个无限大的良好的导电地平面。
在半电波暗室中，由于地面没有覆盖吸波材料，因此将产生反射路径，这样接收天线接收到的信号将是直射路径和反射路径信号的总和。
开阔场开阔场（open area test, OAT）是平坦、空旷、电导率均匀良好、无任何反射物的椭圆形或圆形试验场地，理想的开阔场地面具有良好的导电性，面积无限大，在30MHz~1000MHz 之间接收天线接收到的信号将是直射路径和反射路径信号的总和。
但在实际应用中，虽然可以获得良好的地面传导率，但是开阔场的面积却是有限的，因此可能造成发射天线与接收天线之间的相位差。
在发射测试中，开阔场的使用和半电波暗室相同。
暗室有哪些要求？暗室是模拟开阔场而进行EMC测量，并提供一个电磁背景干净、场均匀性好的一个测量场地。
暗室使用频率一般在9KHz~40GHz左右。
我们先来看看3米法电波暗室&10米法电波暗室两个场地都有哪些共同的指标要求；其中为满足30MHz～40GHz的归一化场地衰减规则，通常暗室需采用铁氧体片和渗碳泡沫角锥或空心角锥复合型又或者加聚氨酯泡沫尖劈吸波材料的宽带吸波材料。

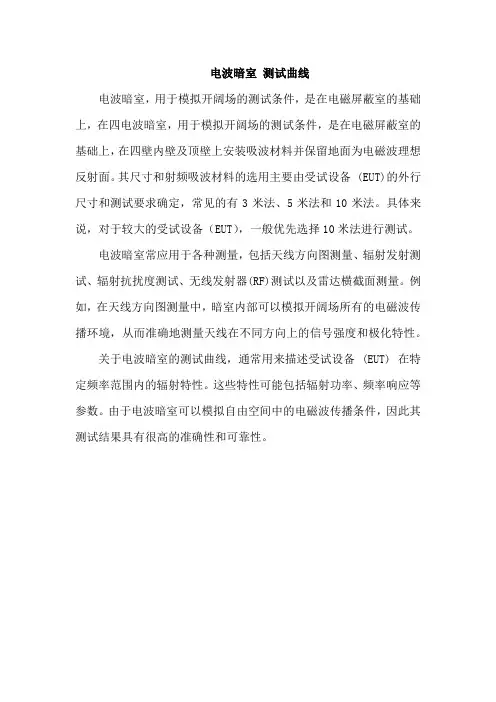

电波暗室测试曲线
电波暗室，用于模拟开阔场的测试条件，是在电磁屏蔽室的基础上，在四电波暗室，用于模拟开阔场的测试条件，是在电磁屏蔽室的基础上，在四壁内壁及顶壁上安装吸波材料并保留地面为电磁波理想反射面。
其尺寸和射频吸波材料的选用主要由受试设备 (EUT)的外行尺寸和测试要求确定，常见的有3米法、5米法和10米法。
具体来说，对于较大的受试设备（EUT），一般优先选择10米法进行测试。
电波暗室常应用于各种测量，包括天线方向图测量、辐射发射测试、辐射抗扰度测试、无线发射器(RF)测试以及雷达横截面测量。
例如，在天线方向图测量中，暗室内部可以模拟开阔场所有的电磁波传播环境，从而准确地测量天线在不同方向上的信号强度和极化特性。
关于电波暗室的测试曲线，通常用来描述受试设备 (EUT) 在特定频率范围内的辐射特性。
这些特性可能包括辐射功率、频率响应等参数。
由于电波暗室可以模拟自由空间中的电磁波传播条件，因此其测试结果具有很高的准确性和可靠性。

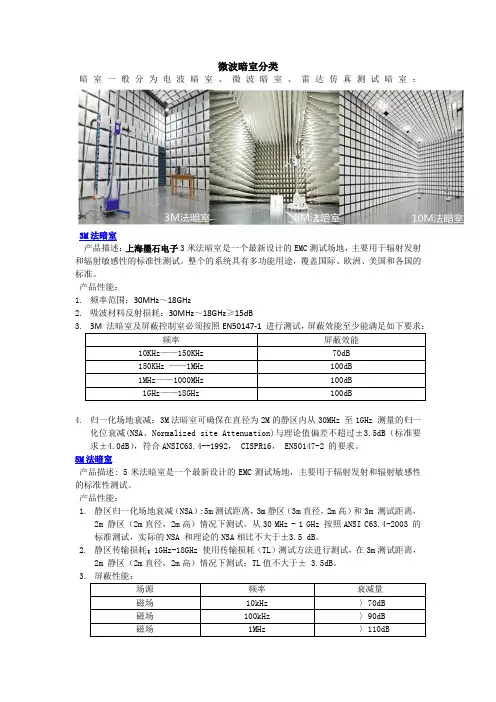

微波暗室分类暗室一般分为电波暗室、微波暗室、雷达仿真测试暗室：3M法暗室产品描述：上海墨石电子3米法暗室是一个最新设计的EMC测试场地，主要用于辐射发射和辐射敏感性的标准性测试。
整个的系统具有多功能用途，覆盖国际、欧洲、美国和各国的标准。
产品性能：1.频率范围：30MHz～18GHz2.吸波材料反射损耗：30MHz～18GHz≥15dB3.3M 法暗室及屏蔽控制室必须按照EN50147-1 进行测试，屏蔽效能至少能满足如下要求：4.归一化场地衰减：3M法暗室可确保在直径为2M的静区内从30MHz 至1GHz 测量的归一化位衰减(NSA、Normalized site Attenuation)与理论值偏差不超过±3.5dB（标准要求±4.0dB），符合ANSIC63.4--1992， CISPR16， EN50147-2 的要求。
5M法暗室产品描述:5米法暗室是一个最新设计的EMC测试场地，主要用于辐射发射和辐射敏感性的标准性测试。
产品性能：和电磁敏感度（EMS）测试。
适用频率30MHz-18GHz可延至40GHz。
产品性能：2. 按照ANSI C63.4-2003的步骤和规定在直径3米的圆柱体静区内所有位置从30MHz至1GHz进行归一化场衰减测试，按照10米法测量的归一化衰减 (NSA)值与理论值偏差优于±4dB；1GHz至18GHz频率范围内使用传输损耗（TL）测试方法进行测试，仅在5GHz、10GHz 和18GHz三点进行测试,归一化衰减(NSA)值与理论值偏差优于±4dB。
同时满足CISPR16、EN50147-2、CISPR22-1997、 GB9254-1998、VCCI V-3/99.05标准对场衰减的要求。
3. 按照IEC61000-4-3步骤和规定，符合EN61000-4-3:1996和GB/T 17626.3-1998的要求，在30MHz至1GHz进行场均匀度测试，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测试距离要求16个测试点的75%即12点场均匀性在0-6dB之间；1GHz至18GHz的测试仅在5GHz、10 GHz和18GHz三点以低于3v/m进行测试。
3米法半电波暗室的建设摘要：本文介绍了建设3米法半电波暗室应注意的问题关键词：EMC 电波暗室EMI 测试技术随着人们对电磁兼容性的重要性的认识程度的不断提高，世界上许多国家和地区已对它进行了强制性认证管理。
为了配合我国电磁兼容认证管理办法的实施，一些检测机构和生产企业已引进了EMC测试设备和建起了EMC测试用的半电波暗室，我公司也有计划投资这方面的建设。
电波(半)暗室是面向公司交换、光纤接入、XDSL、3G/LTE数据终端、电源等产品的电磁兼容测试要求而建设的。
一.3米法半电波暗室的建设（一）3米法半电波暗室建设涉及的几个方面一般的暗室在建造时，都会涉及以下几个方面：1.电波暗室的尺寸。
你应该清楚你所要建造的暗室是标准10米法半电波暗室还是标准3米法半电波暗室或是根据你的场地要求定制尺寸的电波暗室；电波暗室是否要配套修建屏蔽的控制室及放大器室，它们各自的长、宽、高尺寸是多少，它们建造在暗室的哪个方向。
2.屏蔽门的类型、尺寸和数量。
屏蔽门分单刀、双刀、三刀等不同类型，并有电动、气动和手动三种。
你要根据你将来的被测设备和人员进出方便程度以及屏蔽门的屏蔽性能、耐用性、可靠性、易维护性等多方面综合考虑来选择它们。
3.屏蔽板的类型和连接方式。
由于各暗室制造厂商用来建造暗室的屏蔽板类型不同，屏蔽板之间的连接方式和工艺也不相同。
为了保证好的接触紧密性和电连续性，应该注意对他们选用的屏蔽板及屏蔽板之间的连接方式进行了解和比较。
4.屏蔽室屏蔽性能。
应该让暗室制造厂商提供其电磁屏蔽室可以达到的具体的屏蔽性能指标（给出具体数值），其中应该包括不同频率段（从低频段到高频段）对磁场、电场、平面波、微波的屏蔽性能指标。
5.吸波材料。
注意暗室制造厂商所采用的吸波材料的生产厂家和型号（包括铁氧体吸波材料和尖劈吸波材料）；注意吸波材料的组成结构及它的抗高温、高湿性能和阻燃性能；了解其长期使用是否易变形以及各种吸波材料在不同频带内的吸波性能，了解它们在暗室中的铺设方式和铺设位置及作用。
10m法电波暗室尺寸标准要求10m法电波暗室是用于电磁辐射和电波性能测试的一个重要设备，其尺寸标准要求是需要满足一系列的条件和规定。
为了保证测试的准确性和可重复性，这些尺寸标准要求必须得到严格的遵守。
下面将对10m法电波暗室尺寸标准要求进行详细阐述。
首先，10m法电波暗室的外部尺寸应满足一定的规格，通常是长20米、宽10米、高10米。
这是为了确保内部的测试空间可以满足测试需求，同时兼顾设备的安装空间和操作便利性。
其次，10m法电波暗室的内部要求是一个尽可能理想的电磁无辐射环境。
暗室内部应采用吸波材料进行处理，以吸收来自外部的电磁波辐射，并减少吸收和散射电磁波的反射。
吸波材料的厚度和种类会对暗室的性能产生影响，通常需要根据具体测试项目和要求进行选择。
暗室内部还需要保证良好的遮蔽性能，以防止外部电磁辐射的干扰。
这就要求暗室的金属壳体应具备良好的遮蔽性能，金属壳体的材料和厚度需要经过计算和测试，以满足在测试频段内的电磁波遮蔽要求。
此外，暗室内部还需要有一定的工作空间，以容纳测试设备和工作人员。
这就要求暗室内部应具备合适的布局，并配备必要的电源、通风、温湿度控制等设备，以保证测试过程的正常进行和人员的工作舒适性。
另外，对于10m法电波暗室的门和入口也有一定的规定。
暗室的门应能够较好地封闭，防止外部电磁波的泄漏。
门的尺寸和材料需要满足相应的标准要求，以保证其遮蔽效果和操作的便利性。
此外，暗室的入口处也需要有一定的控制措施，以防止测试设备和人员带入外部电磁波的干扰。
通常会采用金属屏蔽门和金属屏蔽隔间等措施，有效避免外部电磁波的泄漏。
最后，对于10m法电波暗室的内部尺寸，还需要根据具体的测试要求进行规定。
不同的测试项目和设备在尺寸要求上可能会有所不同，需要根据具体情况进行调整。
同时，需要保证测试空间的合理利用，并尽量减少杂散反射和干扰，从而提高测试的准确性和可靠性。
总之，10m法电波暗室的尺寸标准要求包括了外部尺寸、内部吸波材料、金属壳体和门、工作空间和控制措施等多个方面。

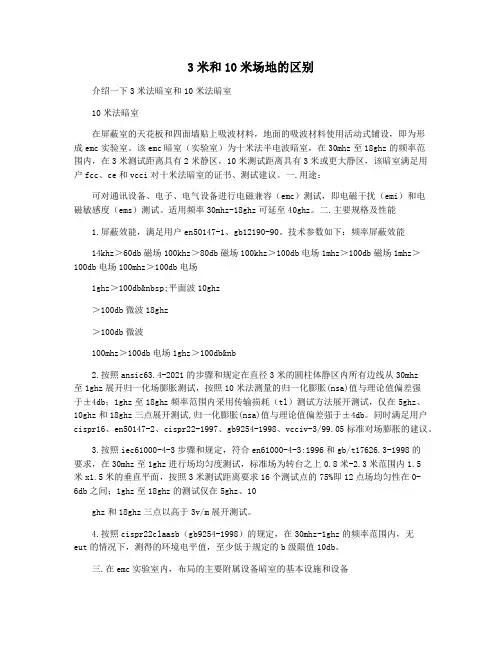

3米和10米场地的区别介绍一下3米法暗室和10米法暗室10米法暗室在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料使用活动式铺设，即为形成emc实验室。
该emc暗室（实验室）为十米法半电波暗室，在30mhz至18ghz的频率范围内，在3米测试距离具有2米静区，10米测试距离具有3米或更大静区，该暗室满足用户fcc、ce和vcci对十米法暗室的证书、测试建议。
一.用途：可对通讯设备、电子、电气设备进行电磁兼容（emc）测试，即电磁干扰（emi）和电磁敏感度（ems）测试。
适用频率30mhz-18ghz可延至40ghz。
二.主要规格及性能1.屏蔽效能，满足用户en50147-1、gb12190-90。
技术参数如下：频率屏蔽效能14khz＞60db磁场100khz＞80db磁场100khz＞100db电场1mhz＞100db磁场1mhz＞100db电场100mhz＞100db电场1ghz＞100db 平面波10ghz＞100db微波18ghz＞100db微波100mhz＞100db电场1ghz＞100db&nb2.按照ansic63.4-2021的步骤和规定在直径3米的圆柱体静区内所有边线从30mhz至1ghz展开归一化场膨胀测试，按照10米法测量的归一化膨胀(nsa)值与理论值偏差强于±4db；1ghz至18ghz频率范围内采用传输损耗（tl）测试方法展开测试，仅在5ghz、10ghz和18ghz三点展开测试,归一化膨胀(nsa)值与理论值偏差强于±4db。
同时满足用户cispr16、en50147-2、cispr22-1997、gb9254-1998、vcciv-3/99.05标准对场膨胀的建议。
3.按照iec61000-4-3步骤和规定，符合en61000-4-3:1996和gb/t17626.3-1998的要求，在30mhz至1ghz进行场均匀度测试，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测试距离要求16个测试点的75%即12点场均匀性在0-6db之间；1ghz至18ghz的测试仅在5ghz、10ghz和18ghz三点以高于3v/m展开测试。
教你如何看懂EMC空间辐射测试数据电磁辐射（electromagnetic radiation）：能量以电磁波的形式通过空间传播的现象。
Radiation空间辐射（简写：RE）是最常做的EMC电磁兼容项目之一，也是最容易出现问题的一个测试项目。
对很多刚接触EMC的朋友来讲，拿到EMC 的测试数据，往往感觉比较陌生，不知道怎么看这份数据，相信看完以下内容，你就不会陌生了。
专业测试辐射的场所是屏蔽室，主要有3米和10米暗室，由于10米暗室建设成本很高，所以一般以3米暗室居多，在专业的检测实验室检测的数据才更更加真实可靠。
3米暗室：参考测试数据：Horizontal 表示接收天线处于水平位置（另外还有一种是天线处于垂直位置，也就是说，这个产品需要有2张这样的图才算完整）；EN55015是测试标准，表明测试产品是灯具类；Freq是频率点，一般可能有问题的点需要单独点出来进行完整确认；Measurement是测试值，表示该频率点经确认后的最终值；Limit表示改点的限值，也就是测试值不能超过该值；Over表示超过Limit限值多少，也就是测试值减去限值的计算；（上面负数表示没超过限值，也就是符合要求；但有的机构是正数是符合要求，需要看清楚）；以第一个为例：频率点为53.4714MHz，测试值为29.40 dBuV/m，限值为40 dBuV/m，超过限值为-10.60 dBuV/m（也就是没超过）。
同样的方法我们来看垂直的测试数据：如第1个点，：频率点为43.0647MHz，测试值为46.90 dBuV/m，限值为40 dBuV/m，超过限值为6.9 dBuV/m（也就是超了，需要整改）。
另外需要注意的是：一般测试时需要留预留3dB才好（也就是距离限值有3dB的余量），因为EMC是不稳定的，而且不同实验室之间也是有误差的，所以余量愈多，就越保险。
DOI:10.16525/ki.14-1362/n.2019.01.18总第175期2019年第1期Total of 175No.1，2019工业设计收稿日期：2018-12-06第一作者简介：任晓晋（1984—），男，毕业于重庆邮电大学控制理论与控制工程专业，硕士，研究方向为电磁防护设计。
10m 法暗室照明系统改进设计任晓晋，王武斌（中国电子科技集团公司第33研究所电磁防护部件与检测事业部，山西太原030032）摘要：10m 法暗室是目前常用的可替代开阔试验场进行电磁兼容试验的重要场所，对照明系统的要求也极为严格，根据照明系统设计理念，结合10米法暗室的技术要求，对传统的照明系统加以改进，采用LED 升降灯模式，配套12盏金属LED 照明灯(12x200W/盏）和12套电动升降装置。
该系统和安装设计在满足暗室照明需要的同时增强了灯的寿命，而且便于更换、维修灯泡和灯具。
关键词：10m 法暗室；照明系统中图分类号：TN03文献标识码：A文章编号：2095-0748（2019）01-0042-04现代工业经济和信息化Modern Industrial Economy and Informationization 引言伴随着科学技术的进步，电子技术取得了长足的发展，而电子产品的电磁兼容性问题日益成为世界各国所关注的焦点。
近年来，我国也在逐步加强对于电子产品电磁兼容性问题的重视，还将电子产品的电磁兼容性纳入到了国家强制认证的范围之内。
在实际中，只有完善电磁兼容性的测试环境，才能够为电磁兼容的研究打下坚实的基础，在这一过程中，作为重要技术平台的电磁兼容室显得至关重要。
在这其中，半电波暗室作为电磁兼容测试的最重要场地之一，不断显示出其重要的作用。
照明系统是暗室的重要环节，在10m 法暗室照明系统设计中，需要确认光源选型并进行辐射性能检测，分析计算光源照度，得出能满足性能要求的方案，对整个暗室的照明系统进行布局和设计。

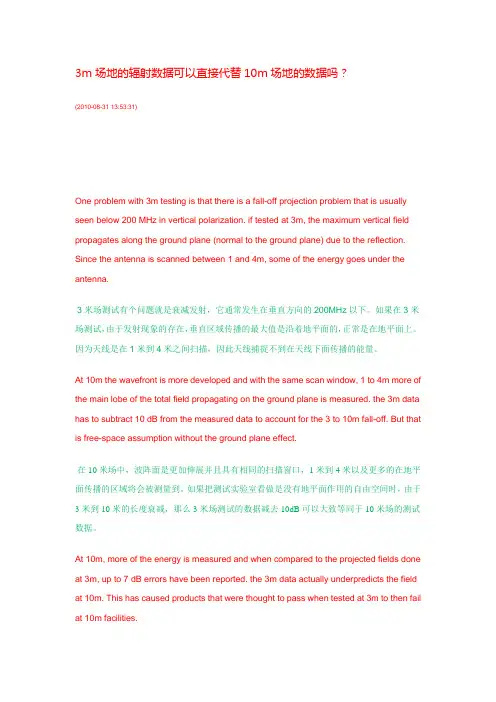

3m场地的辐射数据可以直接代替10m场地的数据吗？(2010-08-31 13:53:31)One problem with 3m testing is that there is a fall-off projection problem that is usually seen below 200 MHz in vertical polarization. if tested at 3m, the maximum vertical field propagates along the ground plane (normal to the ground plane) due to the reflection. Since the antenna is scanned between 1 and 4m, some of the energy goes under the antenna.3米场测试有个问题就是衰减发射，它通常发生在垂直方向的200MHz以下。
如果在3米场测试，由于发射现象的存在，垂直区域传播的最大值是沿着地平面的，正常是在地平面上。
因为天线是在1米到4米之间扫描，因此天线捕捉不到在天线下面传播的能量。
At 10m the wavefront is more developed and with the same scan window, 1 to 4m more of the main lobe of the total field propagating on the ground plane is measured. the 3m data has to subtract 10 dB from the measured data to account for the 3 to 10m fall-off. But that is free-space assumption without the ground plane effect.在10米场中，波阵面是更加伸展并且具有相同的扫描窗口，1米到4米以及更多的在地平面传播的区域将会被测量到。
电波暗室(anechoic chamber)通常对于辐射试验来说，测试场地分为三种，分别是全电波暗室、半电波暗室和开阔场。
在这三种测试场地中进行的辐射试验一般都可以认为符合电磁波在自由空间中的传播规律。
全电波暗室全电波暗室减小了外界电磁波信号对测试信号的干扰，同时电磁波吸波材料可以减小由于墙壁和天花板的反射对测试结果造成的多径效应影响，适用于发射、灵敏度和抗扰度实验。
实际使用中，如果屏蔽体的屏蔽效能能够达到80dB~140dB，那么对于外界环境的干扰就可以忽略不计，在全电波暗室中可以模拟自由空间的情况。
同其它两种测试场地相比，全电波暗室的地面、天花板和墙壁反射最小、受外界环境干扰最小，并且不受外界天气的影响。
它的缺点在于受成本制约，测试空间有限。
半电波暗室半电波暗室与全电波暗室类似，也是一个经过屏蔽设计的六面盒体，在其内部覆盖有电磁波吸波材料，不同之处在于半电波暗室使用导电地板，不覆盖吸波材料。
半电波暗室模拟理想的开阔场情况，即场地具有一个无限大的良好的导电地平面。
在半电波暗室中，由于地面没有覆盖吸波材料，因此将产生反射路径，这样接收天线接收到的信号将是直射路径和反射路径信号的总和。
开阔场开阔场（open area test, OAT）是平坦、空旷、电导率均匀良好、无任何反射物的椭圆形或圆形试验场地，理想的开阔场地面具有良好的导电性，面积无限大，在30MHz~1000MHz 之间接收天线接收到的信号将是直射路径和反射路径信号的总和。
但在实际应用中，虽然可以获得良好的地面传导率，但是开阔场的面积却是有限的，因此可能造成发射天线与接收天线之间的相位差。
在发射测试中，开阔场的使用和半电波暗室相同。
暗室有哪些要求？暗室是模拟开阔场而进行EMC测量，并提供一个电磁背景干净、场均匀性好的一个测量场地。
暗室使用频率一般在9KHz~40GHz左右。
我们先来看看3米法电波暗室&10米法电波暗室两个场地都有哪些共同的指标要求；其中为满足30MHz～40GHz的归一化场地衰减规则，通常暗室需采用铁氧体片和渗碳泡沫角锥或空心角锥复合型又或者加聚氨酯泡沫尖劈吸波材料的宽带吸波材料。
1）尖劈：吸波材料电磁波吸收效果通常适用于450MHz以上，耐高温、高场强。
2）铁氧体：铁氧体电磁波吸收效果在1GHz以下，最佳在500MHz以下。
首先我们来看一下两个暗室的区别:从上表中我们可以看出10米法电波暗室较3米法电波暗室从各个指标上看10米法的一个很明显的优势就是电波暗室结构更“大”，转台直径更“大”，承重能力更“大”，接收天线方向更“智能”，测试静区范围更“大”，在低频时的测试误差更“小”。
下面我们分析一下上述内容对于我们被测试样品的影响在哪里？1）样品的尺寸：更大结构的电波暗室及转台直径及静区面积（啥是静区？莫急，且看后面分解）可以容纳更大尺寸的样品。
2）样品的重量：更大的转台承重可以承担大吨位的重量级样品。
3）样品的频率：因为测试在远场（啥是远场？莫急，且看后面分解）的条件下其测试的结果才更准确。
而近场和远场的区别又和当前测试距离下被测频率所对应的波长有关。
所以10米法电波暗室可以准确的测试出更低的工作主频。
所以，现在我们总结一下10米相对3米电波暗室的优点：1. 转台直径大，承重能力强，可以测量更重的样品。
样品超过1吨，就请选择10米法电波暗室。
2. 静区更大，可以测量外观更大的样品。
样品直径超过1.5米，就请选择10米法电波暗室。
3. 误差更小，数据更加准确，更具权威。
注意：现在很多国家或地区在1GHz以下的辐射骚扰数据已经不接受3m法电波暗室的测试结果。
即辐射骚扰的测试频率小于1GHz，就请选择10米法电波暗室。
增加科普1：静区是暗室性能的最重要指标之一。
暗室静区是指电波暗室室内受反射等干扰最弱的区域，也是放置被测设备和接收天线（发射天线）最佳的位置。
暗室静区大小与暗室形状、大小、结构、工作频率、所用吸波材料的电性能、静区所要求静度等有关。
一般而言3m法电波暗室最大只能设计2m（2m直径）测试静区，而10米电波暗室可以设计到3m或更大。
2m直径的圆柱内最大只能切1.5m长宽的长方体出来，因此大于1.5m的被测物，会超出静区范围使得测量不准确，必须使用拥有更大的静区的电波暗室进行测试增加科普2：近场和远场的影响：简单粗暴的公式：当测试距离r ＞λ/2π达到远场测试条件， r ＜λ/2π为近场测试条件。
1）对于近场：电场和磁场方向无规律①场源是高电压小电流的源近场主要为电场。
因为E∝1/r3,H ∝1/r2,随距离增加电场磁场都会变小，但波阻抗变大②场源是高电流小电压的源近场主要为磁场。
因为E∝1/r2,H ∝1/r3,随距离增加电场磁场都会变小，但波阻抗变小2）对于远场：电场和磁场方向垂直E∝1/r , H ∝1/r, 随距离增加电场磁场都会变小，但波阻抗Z=E/H=120π=377（Ω）恒定其中远场是平面波，比较容易分析和测量，只需测量出电场就能算出磁场，反之亦然。
近场比较复杂，电场和磁场没有特定关系，需要分别测量，同时近场场强和1/r3, 1/r2有关，所以位置的微小变化会引起较大的测量误差，测量的重复性差，无法保证测试的一致性。
在可能的场合下，应在远场条件下进行测量，远场区可以由下列条件来确定：测量距离d选择为：a) d≥λ/2π≈λ/6，在此距离Z=120π=377Ω，电场分量与磁场分量正交。
测量误差约3dB d≥λ,测量误差0.5dBEMC实验室配置的主要附属设备1、暗室的基本设施和设备1)、屏蔽壳体一间：内部尺寸为20m长×12m宽×8m高，采用美国拼装式工艺建造，保证屏蔽效能的同时，也能保证屏蔽室的坚固耐用，并可以整体搬迁或扩建。
2)、屏蔽门：全开尺寸2.5m*2.5m，手动、电动或气动开启。
3)、波导通风口：8个，尺寸为300mm*300mm。
4)、电气系统：300瓦卤素灯8盏，220V/单相/插座，380V/3相/插座。
5)、电源滤波器：用于EUT、照明、天线塔、转台CCTV 系统的电源滤波器，可增加电话滤波器、网络滤波器等。
220VAC/50Hz/单相/2*30A 一台符合MIL-STD-220A 标准，在10MHz～10GHz 频率范围内，插入损失100dB，同时满足UL1283标准。
6)、接头及接头扳：用于连接控制室的设备，装设于高架地板之下。
300mm*300mm 接头扳2个，有N型接头，BNC型接头，SMA型接头。
7)、高架地板：最大承重2000kg，地板面装有3个接头扳，高架地板下有两个配线管道，连接接头扳到地面接头扳。
8)、暗室内部四面墙和天花板贴满铁氧体瓦，铁氧体瓦上面再以velcro 叉型粘扣带与魔鬼毡贴微波吸收材料，在镜面菲涅尔区贴上微波吸收材料。
地面之吸波材料采用活动式设计，以满足抗干扰（EMS）测试。
9)、CCTV：影像及控制需以光纤传输，配彩色PAL机型。
可耐100V/M场强，（DC-18MHz 频率范围）6mm固定摄像机及脚架一支。
可耐100V/M场强，广角境头，焦距、远近、光圈大小及上下左右可调整的摄像机。
摄像机控制器一台，它通过光纤与摄像机连结，控制摄像头上下左右移动，变焦、聚焦。
17英寸彩色监示器一套。
2、EMC暗室量测系统1)、待测物转台尺寸：直径3 米材质：金属结构、金属台面载重：2000kg控制：电驱动、定位及转速由室外遥控旋转角度：顺时针及逆时针各可旋转360 度，定位误差优于±10转台全是光纤控制，避免引入电磁干扰2)、天线架（天线升降塔）：材质：FRP尺寸：高6.3 米，垂直调控距离优于1.0-6.0 米万用天线夹具及收线机控制：控制器以光纤遥控天线架具有气动极向变换位置光纤传输3)、双通道控制器一台：控制转台和天线架移动4)、EMI测试软件一套暗室吸波材料通常是用铁氧体加聚氨酯泡沫尖劈吸波材料组成的复合材料，铁氧体用于1GHz以下，最佳在500MHz以下；聚氨酯泡沫尖劈吸波材料通常适用于450MHz以上，耐高温、高场强。
为满足30MHz～18GHz的归一化场地衰减要求，通常暗室需采用铁氧体片与渗碳泡沫角锥或空心角锥复合型的宽带吸波材料。
根据文献报道，对于10m法暗室，为满足归一化场地衰减偏差≤±4dB 要求，吸波材料在30～1000MHz垂直入射时反射系数应小于-20dB，45°入射角时小于-15dB。
对于1～40GHz 频率范围，吸波材料垂直入射及45°角入射的反射系数也应不高于上述数值。
关于复合型宽带吸波材料，要注意以下两点：a)与铁氧体片组合的渗碳聚氨酯泡沫角锥，其含碳量不同于单独使用的角锥，对于这点，国内在早期研制复合型吸波材料时并不清楚，而是沿用常规的角锥吸波材料的含碳量配方。
b)复合型吸波材料与屏蔽室之间宜加一层胶合板。
根据国外文献报道，增加这层电介质（胶合板）对改善反射系数是有益的。
EMC暗室与微波暗室的区别没有下面的铁氧体和胶合板的暗室一般是用来测试天线的微波暗室，这个EMC 暗室不一样，EMC 暗室必须要有铁氧体1、EMC 暗室模拟开阔场，也就是说五个面是没有任何障碍物，所以EMC暗室五个面要粘贴吸波材料，吸收电磁波，防止反射；而微波暗室是模拟自由空间，因此六个面都要粘贴吸波材料；2、测试原理不一样，EMC测试接收能量是通过空间直射和地面反射叠加值，而微波暗室是直接发射接收到的值。
