2014-05-06,10m法电波暗室土建要求

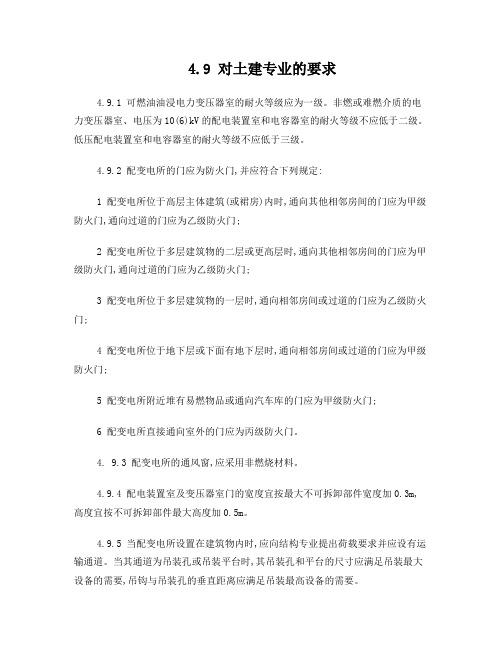

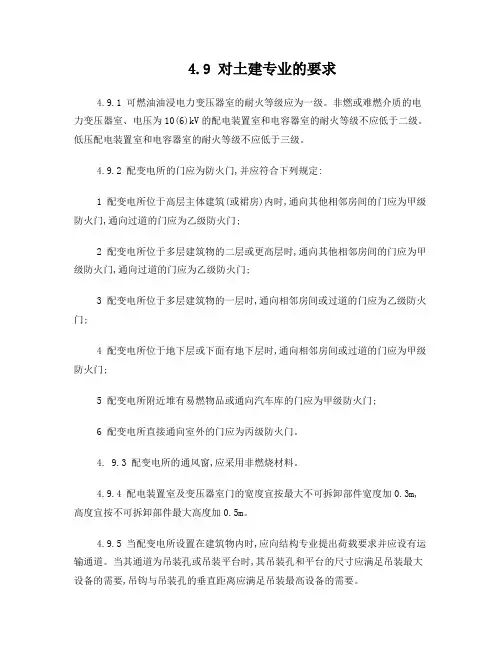

4.9 对土建专业的要求4.9.1 可燃油油浸电力变压器室的耐火等级应为一级。

非燃或难燃介质的电力变压器室、电压为10(6)kV的配电装置室和电容器室的耐火等级不应低于二级。

低压配电装置室和电容器室的耐火等级不应低于三级。

4.9.2 配变电所的门应为防火门,并应符合下列规定:1 配变电所位于高层主体建筑(或裙房)内时,通向其他相邻房间的门应为甲级防火门,通向过道的门应为乙级防火门;2 配变电所位于多层建筑物的二层或更高层时,通向其他相邻房间的门应为甲级防火门,通向过道的门应为乙级防火门;3 配变电所位于多层建筑物的一层时,通向相邻房间或过道的门应为乙级防火门;4 配变电所位于地下层或下面有地下层时,通向相邻房间或过道的门应为甲级防火门;5 配变电所附近堆有易燃物品或通向汽车库的门应为甲级防火门;6 配变电所直接通向室外的门应为丙级防火门。

4. 9.3 配变电所的通风窗,应采用非燃烧材料。

4.9.4 配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.3m,高度宜按不可拆卸部件最大高度加0.5m。

4.9.5 当配变电所设置在建筑物内时,应向结构专业提出荷载要求并应设有运输通道。

当其通道为吊装孔或吊装平台时,其吊装孔和平台的尺寸应满足吊装最大设备的需要,吊钩与吊装孔的垂直距离应满足吊装最高设备的需要。

4.9.6 当配变电所与上、下或贴邻的居住、办公房间仅有一层楼板或墙体相隔时,配变电所内应采取屏蔽、降噪等措施。

4.9.7 电压为10(6)kV的配电室和电容器室,宜装设不能开启的自然采光窗,窗台距室外地坪不宜低于1.8m。

临街的一面不宜开设窗户。

4.9.8 变压器室、配电装置室、电容器室的门应向外开,并应装锁。

相邻配电室之间设门时,门应向低电压配电室开启。

4.9.9 配变电所各房间经常开启的门、窗,不宜直通含有酸、碱、蒸汽、粉尘和噪声严重的场所。

4.9.10 变压器室、配电装置室、电容器室等应设置防止雨、雪和小动物进入屋内的设施。

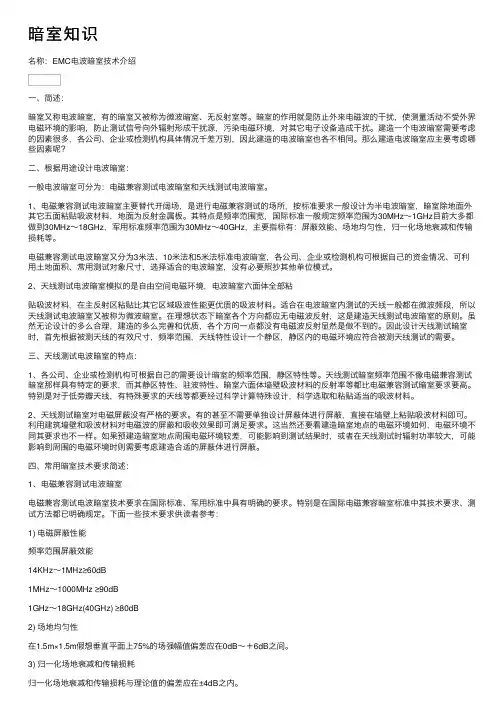

暗室知识名称：EMC电波暗室技术介绍⼀、简述：暗室⼜称电波暗室，有的暗室⼜被称为微波暗室、⽆反射室等。

暗室的作⽤就是防⽌外来电磁波的⼲扰，使测量活动不受外界电磁环境的影响，防⽌测试信号向外辐射形成⼲扰源，污染电磁环境，对其它电⼦设备造成⼲扰。

建造⼀个电波暗室需要考虑的因素很多，各公司、企业或检测机构具体情况千差万别，因此建造的电波暗室也各不相同。

那么建造电波暗室应主要考虑哪些因素呢？⼆、根据⽤途设计电波暗室：⼀般电波暗室可分为：电磁兼容测试电波暗室和天线测试电波暗室。

1、电磁兼容测试电波暗室主要替代开阔场，是进⾏电磁兼容测试的场所，按标准要求⼀般设计为半电波暗室，暗室除地⾯外其它五⾯粘贴吸波材料，地⾯为反射⾦属板。

其特点是频率范围宽，国际标准⼀般规定频率范围为30MHz～1GHz⽬前⼤多都做到30MHz～18GHz，军⽤标准频率范围为30MHz～40GHz，主要指标有：屏蔽效能、场地均匀性，归⼀化场地衰减和传输损耗等。

电磁兼容测试电波暗室⼜分为3⽶法、10⽶法和5⽶法标准电波暗室，各公司、企业或检测机构可根据⾃⼰的资⾦情况、可利⽤⼟地⾯积、常⽤测试对象尺⼨，选择适合的电波暗室，没有必要照抄其他单位模式。

2、天线测试电波暗室模拟的是⾃由空间电磁环境，电波暗室六⾯体全部粘贴吸波材料，在主反射区粘贴⽐其它区域吸波性能更优质的吸波材料。

适合在电波暗室内测试的天线⼀般都在微波频段，所以天线测试电波暗室⼜被称为微波暗室。

在理想状态下暗室各个⽅向都应⽆电磁波反射，这是建造天线测试电波暗室的原则。

虽然⽆论设计的多么合理，建造的多么完善和优质，各个⽅向⼀点都没有电磁波反射显然是做不到的。

因此设计天线测试暗室时，⾸先根据被测天线的有效尺⼨，频率范围，天线特性设计⼀个静区，静区内的电磁环境应符合被测天线测试的需要。

三、天线测试电波暗室的特点：1、各公司、企业或检测机构可根据⾃⼰的需要设计暗室的频率范围，静区特性等。

天线测试暗室频率范围不像电磁兼容测试暗室那样具有特定的要求，⽽其静区特性、驻波特性、暗室六⾯体墙壁吸波材料的反射率等都⽐电磁兼容测试暗室要求要⾼。

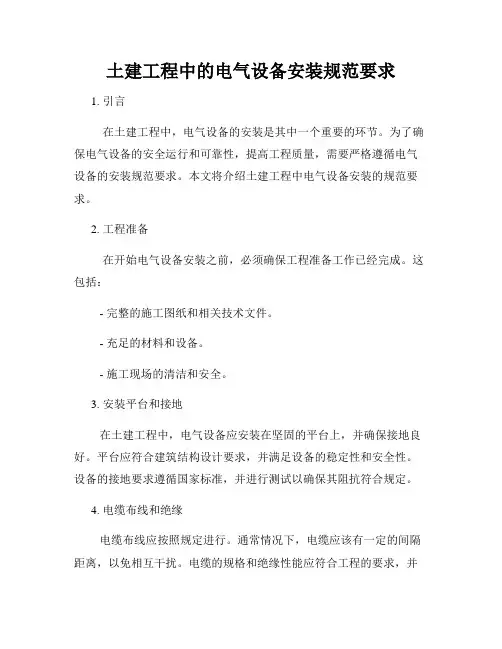

土建工程中的电气设备安装规范要求1. 引言在土建工程中，电气设备的安装是其中一个重要的环节。

为了确保电气设备的安全运行和可靠性，提高工程质量，需要严格遵循电气设备的安装规范要求。

本文将介绍土建工程中电气设备安装的规范要求。

2. 工程准备在开始电气设备安装之前，必须确保工程准备工作已经完成。

这包括：- 完整的施工图纸和相关技术文件。

- 充足的材料和设备。

- 施工现场的清洁和安全。

3. 安装平台和接地在土建工程中，电气设备应安装在坚固的平台上，并确保接地良好。

平台应符合建筑结构设计要求，并满足设备的稳定性和安全性。

设备的接地要求遵循国家标准，并进行测试以确保其阻抗符合规定。

4. 电缆布线和绝缘电缆布线应按照规定进行。

通常情况下，电缆应该有一定的间隔距离，以免相互干扰。

电缆的规格和绝缘性能应符合工程的要求，并经过质检部门的检验。

电缆的绝缘应始终保持完好，以确保电气设备的安全运行。

5. 电气设备的定位和安装高度在土建工程中，电气设备的定位和安装高度是至关重要的。

设备的放置位置应根据设计图纸和规范要求确定，以方便维护和操作。

设备的安装高度应考虑到人体工程学和操作的便利性。

6. 动力装置和接线土建工程中电气设备的动力装置和接线必须符合国家标准和相关规范要求。

电气设备的接线应该牢固可靠，且易于维修和检修。

必要时，应提供合适的标识和说明，以便于操作和维护人员快速了解设备的电源和接线情况。

7. 防爆和防潮要求部分土建工程的电气设备可能处于潮湿或易发爆环境中。

在这种情况下，必须遵守相应的防爆和防潮要求。

防爆电气设备应符合国家相关标准，并经过认证。

如果需要，还应安装适当的防潮设备以确保设备正常运行。

8. 设备保护和维护在土建工程中，设备的保护和维护至关重要。

必须制定相应的保护措施和维护计划，以确保设备的长期可靠运行。

这包括定期的设备检查和维护，以及设备故障时的快速响应和修复。

9. 安全操作规范对土建工程中的电气设备进行安装时，必须严格遵守安全操作规范。

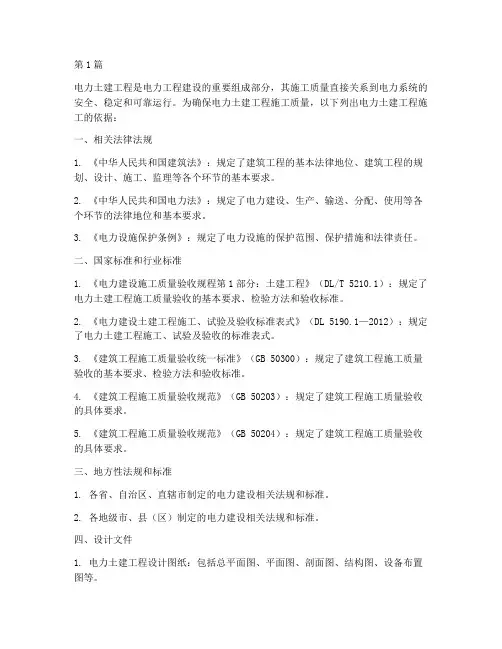

第1篇电力土建工程是电力工程建设的重要组成部分，其施工质量直接关系到电力系统的安全、稳定和可靠运行。

为确保电力土建工程施工质量，以下列出电力土建工程施工的依据：一、相关法律法规1. 《中华人民共和国建筑法》：规定了建筑工程的基本法律地位、建筑工程的规划、设计、施工、监理等各个环节的基本要求。

2. 《中华人民共和国电力法》：规定了电力建设、生产、输送、分配、使用等各个环节的法律地位和基本要求。

3. 《电力设施保护条例》：规定了电力设施的保护范围、保护措施和法律责任。

二、国家标准和行业标准1. 《电力建设施工质量验收规程第1部分：土建工程》（DL/T 5210.1）：规定了电力土建工程施工质量验收的基本要求、检验方法和验收标准。

2. 《电力建设土建工程施工、试验及验收标准表式》（DL 5190.1—2012）：规定了电力土建工程施工、试验及验收的标准表式。

3. 《建筑工程施工质量验收统一标准》（GB 50300）：规定了建筑工程施工质量验收的基本要求、检验方法和验收标准。

4. 《建筑工程施工质量验收规范》（GB 50203）：规定了建筑工程施工质量验收的具体要求。

5. 《建筑工程施工质量验收规范》（GB 50204）：规定了建筑工程施工质量验收的具体要求。

三、地方性法规和标准1. 各省、自治区、直辖市制定的电力建设相关法规和标准。

2. 各地级市、县（区）制定的电力建设相关法规和标准。

四、设计文件1. 电力土建工程设计图纸：包括总平面图、平面图、剖面图、结构图、设备布置图等。

2. 设计说明书：包括设计依据、设计原则、设计内容、设计要求等。

3. 施工图设计文件：包括施工图设计说明书、施工图设计图纸等。

五、施工合同和施工组织设计1. 施工合同：明确了施工范围、质量要求、工期要求、安全要求等。

2. 施工组织设计：包括施工方案、施工进度计划、施工组织机构、施工资源配置、施工安全管理等。

六、施工技术规范和操作规程1. 电力建设施工技术规范：包括土建工程施工技术、电气工程施工技术、设备安装工程施工技术等。

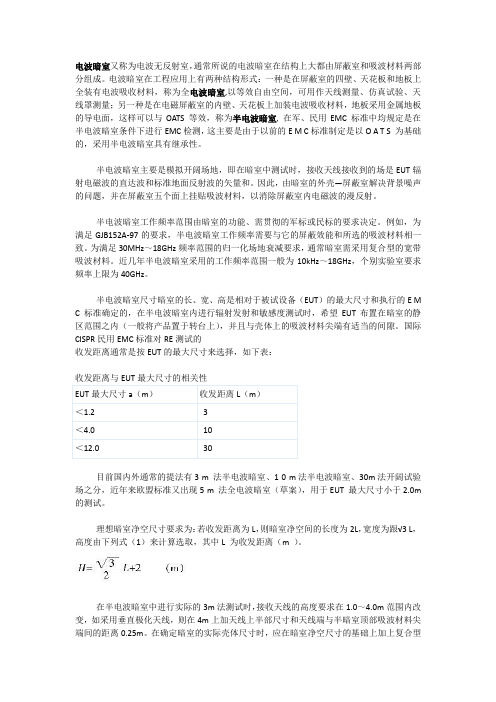

电波暗室又称为电波无反射室，通常所说的电波暗室在结构上大都由屏蔽室和吸波材料两部分组成。

电波暗室在工程应用上有两种结构形式：一种是在屏蔽室的四壁、天花板和地板上全装有电波吸收材料，称为全电波暗室,以等效自由空间，可用作天线测量、仿真试验、天线罩测量；另一种是在电磁屏蔽室的内壁、天花板上加装电波吸收材料，地板采用金属地板的导电面，这样可以与OATS 等效，称为半电波暗室, 在军、民用EMC 标准中均规定是在半电波暗室条件下进行EMC检测，这主要是由于以前的E M C标准制定是以O A T S 为基础的，采用半电波暗室具有继承性。

半电波暗室主要是模拟开阔场地，即在暗室中测试时，接收天线接收到的场是EUT辐射电磁波的直达波和标准地面反射波的矢量和。

因此，由暗室的外壳—屏蔽室解决背景噪声的问题，并在屏蔽室五个面上挂贴吸波材料，以消除屏蔽室内电磁波的漫反射。

半电波暗室工作频率范围由暗室的功能、需贯彻的军标或民标的要求决定。

例如，为满足GJB152A-97的要求，半电波暗室工作频率需要与它的屏蔽效能和所选的吸波材料相一致。

为满足30MHz～18GHz频率范围的归一化场地衰减要求，通常暗室需采用复合型的宽带吸波材料。

近几年半电波暗室采用的工作频率范围一般为10kHz～18GHz，个别实验室要求频率上限为40GHz。

半电波暗室尺寸暗室的长、宽、高是相对于被试设备（EUT）的最大尺寸和执行的E M C 标准确定的，在半电波暗室内进行辐射发射和敏感度测试时，希望EUT布置在暗室的静区范围之内（一般将产品置于转台上），并且与壳体上的吸波材料尖端有适当的间隙。

国际CISPR民用EMC标准对RE测试的收发距离通常是按EUT的最大尺寸来选择，如下表：收发距离与EUT最大尺寸的相关性目前国内外通常的提法有3 m 法半电波暗室、1 0 m法半电波暗室、30m法开阔试验场之分，近年来欧盟标准又出现5 m 法全电波暗室（草案），用于EUT 最大尺寸小于2.0m 的测试。

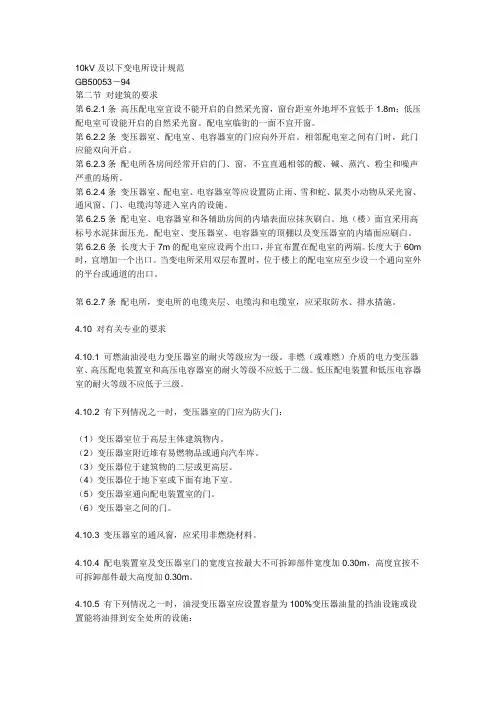

10kV及以下变电所设计规范GB50053－94第二节对建筑的要求第6.2.1条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

第6.2.2条变压器室、配电室、电容器室的门应向外开启。

相邻配电室之间有门时，此门应能双向开启。

第6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。

地（楼）面宜采用高标号水泥抹面压光。

配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。

第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。

长度大于60m 时，宜增加一个出口。

当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。

4.10 对有关专业的要求4.10.1 可燃油油浸电力变压器室的耐火等级应为一级。

非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。

低压配电装置和低压电容器室的耐火等级不应低于三级。

4.10.2 有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。

（2）变压器室附近堆有易燃物品或通向汽车库。

（3）变压器位于建筑物的二层或更高层。

（4）变压器位于地下室或下面有地下室。

（5）变压器室通向配电装置室的门。

（6）变压器室之间的门。

4.10.3 变压器室的通风窗，应采用非燃烧材料。

4.10.4 配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。

4.10.5 有下列情况之一时，油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施：（1）变压器室附近有易燃物品堆积的场所。

一、变电所位置的选择应根据下列要求经技术、经济比较确定：1、接近负荷中心；2、进出线方便；3、接近电源侧；4、设备运输方便；5、不应设在有剧烈振动或高温的场所；6、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；7、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；8、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；9、不应设在地势低洼和可能积水的场所。

二、对建筑的要求1、对于公共建筑变配电等电气用房不应布置卫生间、浴室、盥洗室等直接下层，也不允许采用隔板处理。

2、对于变配电室等电气用房上方是住宅的工程，在确认建筑专业别无选择的情况下，允许采用隔板处理，但隔板夹层内必须采取可靠的防水、排水措施）。

3、变配电所设在高层建筑地下室时，不应设在最底层，当地下仅有一层时，应采取适当抬高该所地面（抬高100~300mm）等防水措施，并应避免洪水或积水从其他渠道淹渍变配电所的可能性。

4、福建省建设厅关于完善房屋建筑地下室防排涝设施有关问题的通知闽建设〔2006〕2号（福建省建设厅二○○六年一月二十六日）“新建工程应严格执行城市工程用地高程标准”：省市领导机关、防灾救灾、电力调度、交通指挥、电信枢纽、广播、电视、气象、金融、计算机信息等重要建筑和生命线工程的设计，要确保在城市设防标准情况下的应急防涝排涝能力；变配电用房、备用发电机房、消控中心应设置在地面一层及一层以上（高于防涝用地高程）。

5、变配电所不宜设在住宅、客房、办公室等场所的正上方或正下方，不宜与有防电磁干扰要求的设备房及机房（如电信机房、消控室等）贴邻或位于其正上方或下方（与弱电设备房最小距离应大于2m）；当变配电所的正上方或正下方为住宅、客房、办公室等场所时，变配电所应做屏蔽处理。

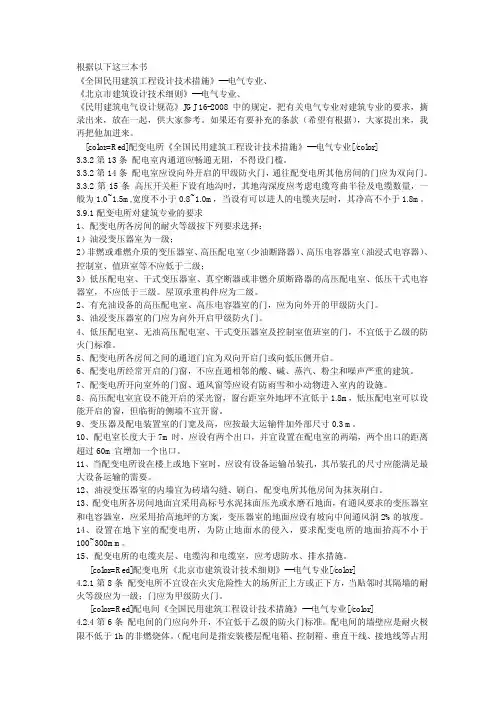

根据以下这三本书《全国民用建筑工程设计技术措施》---电气专业、《北京市建筑设计技术细则》---电气专业、《民用建筑电气设计规范》JGJ 16-2008 中的规定，把有关电气专业对建筑专业的要求，摘录出来，放在一起，供大家参考。

如果还有要补充的条款（希望有根据），大家提出来，我再把他加进来。

[color=Red]配变电所《全国民用建筑工程设计技术措施》---电气专业[/color]3.3.2第13条配电室内通道应畅通无阻，不得设门槛。

3.3.2第14条配电室应设向外开启的甲级防火门，通往配变电所其他房间的门应为双向门。

3.3.2第15条高压开关柜下设有地沟时，其地沟深度应考虑电缆弯曲半径及电缆数量，一般为1.0~1.5m,宽度不小于0.8~1.0m，当设有可以进人的电缆夹层时，其净高不小于1.8m。

3.9.1配变电所对建筑专业的要求1、配变电所各房间的耐火等级按下列要求选择：1）油浸变压器室为一级；2）非燃或难燃介质的变压器室、高压配电室（少油断路器）、高压电容器室（油浸式电容器）、控制室、值班室等不应低于二级；3）低压配电室、干式变压器室、真空断器或非燃介质断路器的高压配电室、低压干式电容器室，不应低于三级。

屋顶承重构件应为二级。

2、有充油设备的高压配电室、高压电容器室的门，应为向外开的甲级防火门。

3、油浸变压器室的门应为向外开启甲级防火门。

4、低压配电室、无油高压配电室、干式变压器室及控制室值班室的门，不宜低于乙级的防火门标准。

5、配变电所各房间之间的通道门宜为双向开启门或向低压侧开启。

6、配变电所经常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。

7、配变电所开向室外的门窗、通风窗等应设有防雨雪和小动物进入室内的设施。

8、高压配电室宜设不能开启的采光窗，窗台距室外地坪不宜低于1.8m，低压配电室可以设能开启的窗，但临街的侧墙不宜开窗。

9、变压器及配电装置室的门宽及高，应按最大运输件加外部尺寸0.3 m。

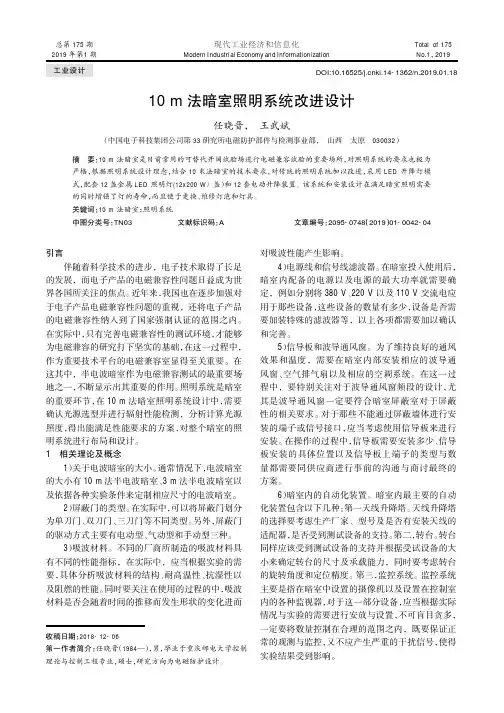

DOI:10.16525/ki.14-1362/n.2019.01.18总第175期2019年第1期Total of 175No.1，2019工业设计收稿日期：2018-12-06第一作者简介：任晓晋（1984—），男，毕业于重庆邮电大学控制理论与控制工程专业，硕士，研究方向为电磁防护设计。

10m 法暗室照明系统改进设计任晓晋，王武斌（中国电子科技集团公司第33研究所电磁防护部件与检测事业部，山西太原030032）摘要：10m 法暗室是目前常用的可替代开阔试验场进行电磁兼容试验的重要场所，对照明系统的要求也极为严格，根据照明系统设计理念，结合10米法暗室的技术要求，对传统的照明系统加以改进，采用LED 升降灯模式，配套12盏金属LED 照明灯(12x200W/盏）和12套电动升降装置。

该系统和安装设计在满足暗室照明需要的同时增强了灯的寿命，而且便于更换、维修灯泡和灯具。

关键词：10m 法暗室；照明系统中图分类号：TN03文献标识码：A文章编号：2095-0748（2019）01-0042-04现代工业经济和信息化Modern Industrial Economy and Informationization 引言伴随着科学技术的进步，电子技术取得了长足的发展，而电子产品的电磁兼容性问题日益成为世界各国所关注的焦点。

近年来，我国也在逐步加强对于电子产品电磁兼容性问题的重视，还将电子产品的电磁兼容性纳入到了国家强制认证的范围之内。

在实际中，只有完善电磁兼容性的测试环境，才能够为电磁兼容的研究打下坚实的基础，在这一过程中，作为重要技术平台的电磁兼容室显得至关重要。

在这其中，半电波暗室作为电磁兼容测试的最重要场地之一，不断显示出其重要的作用。

照明系统是暗室的重要环节，在10m 法暗室照明系统设计中，需要确认光源选型并进行辐射性能检测，分析计算光源照度，得出能满足性能要求的方案，对整个暗室的照明系统进行布局和设计。
