3米半电波暗室

电波暗室及半电波暗室的分类和性能评价指标1．1 按电波暗室的用途分类电波暗室按用途可分为天线图测试室、雷达截面测试室、电磁兼容(EMC)测试室、电子战(对抗)测试室。

1．1．1天线图测试室天线是电磁兼容测试中不可缺少的一部分，天线参数的准确性将对测试结果产生影响。

天线图测试室就是专门测试天线参数的实验室，如：天线的方向性图和增益等。

1．1．2雷达截面测试室用于测试舰船、飞机、导弹(火箭)、车辆等所载雷达截面。

1．1．3电磁兼容测试室这是使用最为广泛的一种电波暗室，对于一般的电子产品，在其投入市场正式使用前都要进行辐射发射和辐射抗扰度的测试，以便判断产品是否可以投入市场，电磁兼容测试室便可以完成测试任务。

1．1．4电子战(对抗)测试室模拟实战电磁干扰情况下装备系统的工作状况。

1．2 按电波暗室的形状分类电波暗室按形状可分为矩形电波暗室、锥型电波暗室。

1．2．1矩形电波暗室目前大部分电波暗室都建造成矩形，标准3m法、5m法和10m法暗室都是指矩形暗室。

1．2．2锥型电波暗室这种暗室可以有效的避免侧面、顶面和地面的反射，而这些因素经常会影响矩形电波暗室的性能。

矩形电波暗室在低频(1GHz以下)性能比较差，锥形电波暗室就没有这个缺点。

所以它常用来试验或测量卫星通信以及整个卫星。

1．3 按内表面吸波材料的粘贴方式分类按照内表面吸波材料的粘贴方式，可将暗室分为半电波暗室、全电波暗室和改进型半电波暗室。

1．3．1半电波暗室半电波暗室是除了地面(接地平板)之外，其余五面都装有吸波材料的屏蔽室。

作为室外开阔试验场地的替代场所，半电波暗室已被国内外标准认可，成为应用广泛的EMC测试场所。

但半电波暗室存在自身缺陷，如天线的升降，地平面电磁波反射等引起的测量值的不稳定。

半电波暗室被用于EMC~I量和电磁辐射敏感度测量。

主要性能指标用归一化场地衰减(NSA)和测试面场均匀性(FU)来衡量。

1．3．2全电波暗室全电波暗室是内表面全部装有吸波材料的屏蔽室。

3米法暗室操作手册标题: 3米法电波暗室EMI测试操作规范第1页共8页一、3米法暗室EMI测试系统的仪器设备组成简介：3米法操作系统由接受天线、接收机、远程控制电脑、转台机、供电系统以及相应辅助设备组成。

根据PC电子辐射骚扰以及空间场辐射骚扰的不同需求，天线型号为：VLUB9163，频宽30MHz—1GHz。

接收机型号为ESCI, 频宽9KHz—1GHz。

由于整个EMI测试系统的仪器设备均可以由电脑远程控制完成，控制软件为EMC32。

所以要熟悉软件的使用。

3米法暗室的供电系统：交流三相最高250A，变频电压可以调节0 ~ 250V。

特别要注意用电安全。

在测试开始前须确定供电系统处于关闭状态。

开启电源时要确保没有出现短路或误接等情况。

确保人身以及暗室的安全。

二、EMC32 基本功能介绍1．开启EMC32：选择EMC32图标，双击便可进入。

2. EMC32主界面介绍：标题: 3米法电波暗室EMI测试操作规范第2页共8页----2.1 主工具栏----2.2 测试工具栏：----2.3 EMC32浏览器标题: 3米法电波暗室EMI 测试操作规范第 3页共 8 页3. 开启新的EMI 测试：会出现以下对话框：选择OK 后便进入测试模式。

选择相应的测试标准及模式后，右击鼠键，开启手动测试程序。

标题: 3米法电波暗室EMI测试操作规范第4页共8页---3.1 测试模式主要功能介绍：自动测量模式：在此状态下，可以按照模板设定的程序自动进行测试。

单次测量模式：在此状态下，可以对特定点进行QP的读数。

删除测量结果自动合成：对于不同参数（高度，转台角度及极化）的测量结果进行合并，找出最大点并记录。

标题: 3米法电波暗室EMI测试操作规范第5页共8页---3.2 频率控制（单次读点模式下）：----- 选定特定的频率----- 选择测量的方式------ 测量的参数------ zoom模式：当读点波动很大的时候可以选择此模式4．报告打印模式：测试结束后，选择，便进入打印模式：标题: 3米法电波暗室EMI测试操作规范第6页共8页选择所需的打印要素后，便可以生成一份相应的EMI测试报告。

EMC 3米法暗室和10米法暗室介绍在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。

该EMC 暗室（实验室）为十米法半电波暗室，在30MHz至18GHz的频率范围内，在3米测试距离拥有2米静区，10米测试距离拥有3米或更大静区，该暗室满足FCC、CE和VCCI对十米法暗室的认证、测试要求。

一.用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。

适用频率30MHz-18GHz可延至40GHz。

二.主要规格及性能1.屏蔽效能，满足EN 50147-1、GB12190-90。

技术参数如下：频率 屏蔽效能14 kHz ＞ 60 dB 磁场100 kHz ＞ 80 dB 磁场100 kHz ＞ 100 dB 电场1 MHz ＞ 100 dB 磁场1 MHz ＞ 100 dB 电场100 MHz ＞ 100 dB 电场1 GHz ＞ 100 dB平面波 10 GHz ＞ 100 dB微波 18 GHz ＞ 100 dB微波 100 MHz ＞ 100 dB电场 1 GHz ＞ 100 dB &nb2.按照ANSI C63.4-2003的步骤和规定在直径3米的圆柱体静区内所有位置从30MHz至1GHz进行归一化场衰减测试，按照10米法测量的归一化衰减(NSA)值与理论值偏差优于±4dB；1GHz至18GHz频率范围内使用传输损耗（TL）测试方法进行测试，仅在5GHz、10GHz和18GHz三点进行测试,归一化衰减(NSA)值与理论值偏差优于±4dB。

同时满足CISPR16、EN50147-2、CISPR22-1997、GB9254-1998、VCCI V-3/99.05标准对场衰减的要求。

3.按照IEC61000-4-3步骤和规定，符合EN61000-4-3:1996和GB/T 17626.3-1998的要求，在30MHz至1GHz进行场均匀度测试，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测试距离要求16个测试点的75%即12点场均匀性在0-6dB之间；1GHz至18GHz的测试仅在5GHz、10 GHz 和18GHz三点以低于3v/m进行测试。

设计建造EMC暗室（标准3米法）目录第一部分公司简介 (2)第二部分桐邑公司设计、建造EMC暗室的优势 (3)第三部分EMC暗室立体剖面图……………………………………………… 4-5第四部分EMC暗室项目设计书……………………………………………6-28一、EMC实验室的主要规格和指标…………………………………………… 8-9二、EMC实验室的基本配置与建设…………………………………………… 10-14三、EMC测试软件……………………………………………………………… 15-24四、EMC实验室的验收 (25)五、传导屏蔽室的基本配置与建设 (26)第五部分培训 (27)第六部分暗室价格 (28)第七部分超值服务 (29)第八部分相关条款 (30)第九部分施工组织方案及保修条款……………………………… 31-32附录一屏蔽效能测试报告………………………………………………… 33-37附录二场衰减测试报告…………………………………………………… 38-39附录三场均匀测试报告…………………………………………………… 40-42附录四滤波器简介 (43)附录五铁氧体瓦简介……………………………………………………… 44-47第一部分：公司简介桐邑科技于2003年7月正式进入中国大陆市场，秉承国际的品质、国内的价格的原则，迅速赢得用户的信赖。

目前桐邑公司可为用户提供从暗室设计建造、测试设备规划及人员培训等一条龙服务中国大陆案例众益集团协隆电子03年东莞精成电子集团04年大连大显集团04年苏州大学04年深圳中天讯05年中国质量认证中心（CQC）中认实验室05年中怡电子（苏州）研发中心05年康硕电子（东莞）05年番禺得意精密电子工业06年讯创（天津）电子06年斯凯威科技(北京)06年辐远科技（东莞）06年广州奥杰电子06年第二部分桐邑公司设计、建造EMC暗室的优势桐邑公司设计、建造的暗室屏蔽壳体是严格遵守美国标准NSA 65—6中规定的屏蔽效能，同时符合EN50147-1和GB12190－90标准的要求。

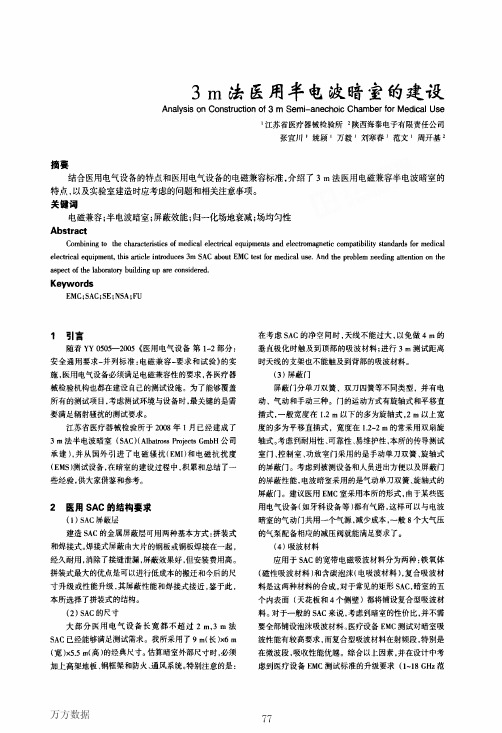

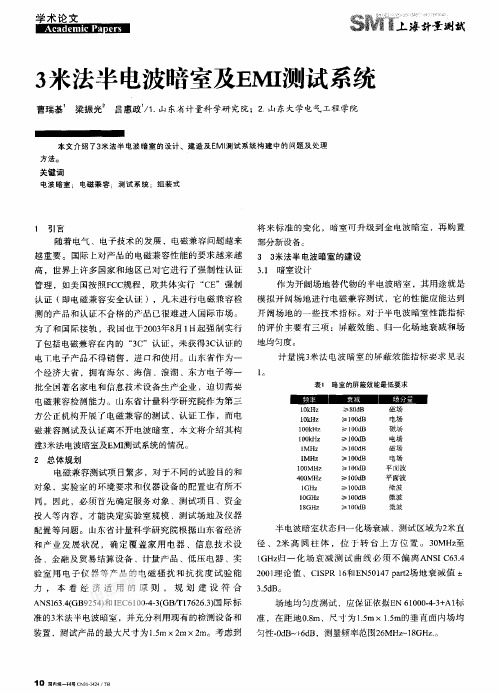

米法半电波暗室（EMC检测试验室）的建设摘要：本文介绍了建设3米法半电波暗室应注意的问题以及EMI实际测试技巧和特殊测试结果分析。

关键词：EMC 电波暗室EMI 测试技术电磁兼容性（EMC）是近十几年来发展起来的新的学科。

随着人们对它的重要性的认识程度的不断提高，世界上许多国家和地区已对它进行了强制性认证管理。

例如美国按照FCC （联邦通信委员会）规程，欧共体按照89/336/EEC电磁兼容指令进行电磁兼容认证，未按照这些规程和指令进行电磁兼容认证和认证不合格的产品不允许在这些国家和地区的市场上销售和使用。

我国原国家质量技术监督局也在1999年10月发布了包含电磁兼容认证管理办法的[1999]223号文件。

为了配合我国电磁兼容认证管理办法的实施，一些检测机构和生产企业已引进了EMC测试设备和建起了EMC测试用的半电波暗室，还有许多检测机构和生产企业正在进行这方面的建设和计划投资这方面的建设。

我中心在1999年10月自己开发建成了太极山庄电磁辐射发射开阔测试场；从国外引进了先进的EMC测试设备；EMC测试用的新的3米法半电波暗室也于2000年3月份建成并投入使用。

在3米法半电波暗室的建设和EMI（电磁骚扰）测试过程中，积累和总结了一些经验，供大家借鉴和参考。

下面分别从3米法半电波暗室的建设和信息技术设备的EMI测试技术两大方面进行阐述。

一.3米法半电波暗室的建设（一）3米法半电波暗室建设涉及的几个方面一般的暗室在建造时，都会涉及以下几个方面：1.电波暗室的尺寸。

你应该清楚你所要建造的暗室是标准10米法半电波暗室还是标准3米法半电波暗室或是根据你的场地要求定制尺寸的电波暗室；电波暗室是否要配套修建屏蔽的控制室及放大器室，它们各自的长、宽、高尺寸是多少，它们建造在暗室的哪个方向。

2.屏蔽门的类型、尺寸和数量。

屏蔽门分单刀、双刀、三刀等不同类型，并有电动、气动和手动三种。

你要根据你将来的被测设备和人员进出方便程度以及屏蔽门的屏蔽性能、耐用性、可靠性、易维护性等多方面综合考虑来选择它们。

附件：3m法半/全电波暗室技术要求及配置1、基本要求★3m法半/全电波暗室可进行30MHz～18GHz频率范围内的EMC测试。

1.1、暗室须满足的标准要求ANSI C63.4-2003,U.S. FCC (Class B) parts 15 and 18,EN50147EN 55022IEC6100-4-3－2006GR-1089-CoreCISPR11，14，15，16，22 ，25CISPR publication 17GB 9254-1998NRL8093DIN4102 A1DIN4102 B2MIL-STD 220AMIL-STD 461MIL-STD 4621.2 尺寸要求★暗室屏蔽体外尺寸不小于： 9.0m(L)× 6m(W)×6 m(H)★控制室（屏蔽室）内净空尺寸不小于： 8m(L)×4.0m(W)×3.0m(H) ★功放室（屏蔽室）内净空尺寸不小于： 2.0m(L)×4.0m(W)×3.0m(H)，1.3 暗室的性能要求★场衰减：从30 MHz～18 GHz 按照ANSI C63.4-2003 的标准测试，实际的NSA 和理论的NSA相比优于± 3.5 dB ，符合美国. FCC Class B(3m)和国际标准。

★静区：在30MHz ～1GHz 频率范围内严格按照ANSI C63.4-2003标准进行测试，在3 米测试距离，有一个直径2 米的圆柱体静区。

在静区内进行归一化场衰减测试的NSA 值和理论的NSA 值相比优于±3.5dB★场地电压驻波比：从1GHz - 18 GHz 按照CISPR16-1-4 ED2 2006和CISPR/A/710 FDIS，直径2米，高2米的圆柱体静区，测试距离3m，两个高度，两个极化方向场地电压驻波比优于6dB。

★场均匀度：从26MHz～18GHz 的频率范围内16 个测试点中的12 个点的均匀性为0～＋6 dB，标准场为转台之上0.8m～2.3m 范围内1.5m× 1.5m 的垂直平面★背景噪声：暗室内空间环境的背景噪声（暗室内转台、天线升降塔、照明灯和电视监视器等设备开启状态）测试电平比在30MHz～1GHz的频率范围内的EN55022、GB9254 标准所规定B 级的限值的电平至少低20dB，1GHz～6GHz电平低于6dB。

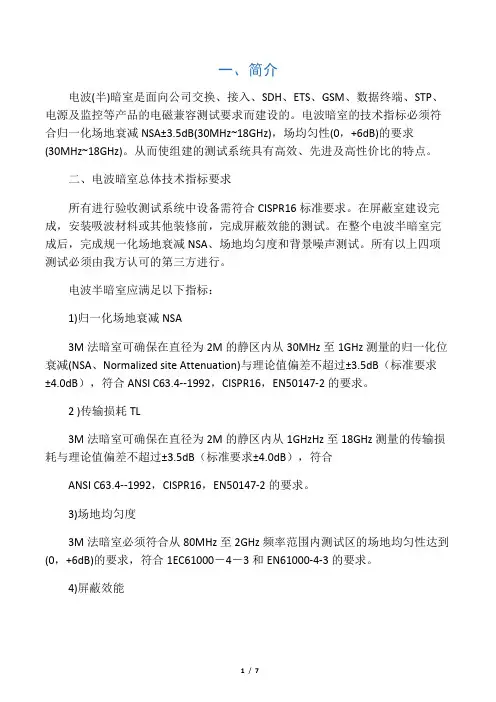

一、简介电波(半)暗室是面向公司交换、接入、SDH、ETS、GSM、数据终端、STP、电源及监控等产品的电磁兼容测试要求而建设的。

电波暗室的技术指标必须符合归一化场地衰减NSA±3.5dB(30MHz~18GHz)，场均匀性(0，+6dB)的要求(30MHz~18GHz)。

从而使组建的测试系统具有高效、先进及高性价比的特点。

二、电波暗室总体技术指标要求所有进行验收测试系统中设备需符合CISPR16标准要求。

在屏蔽室建设完成，安装吸波材料或其他装修前，完成屏蔽效能的测试。

在整个电波半暗室完成后，完成规一化场地衰减NSA、场地均匀度和背景噪声测试。

所有以上四项测试必须由我方认可的第三方进行。

电波半暗室应满足以下指标：1)归一化场地衰减NSA3M法暗室可确保在直径为2M的静区内从30MHz至1GHz测量的归一化位衰减(NSA、Normalized site Attenuation)与理论值偏差不超过±3.5dB（标准要求±4.0dB），符合ANSI C63.4--1992，CISPR16，EN50147-2的要求。

2 )传输损耗TL3M法暗室可确保在直径为2M的静区内从1GHzHz至18GHz测量的传输损耗与理论值偏差不超过±3.5dB（标准要求±4.0dB），符合ANSI C63.4--1992，CISPR16，EN50147-2的要求。

3)场地均匀度3M法暗室必须符合从80MHz至2GHz频率范围内测试区的场地均匀性达到(0，+6dB)的要求，符合1EC61000－4－3和EN61000-4-3的要求。

4)屏蔽效能3M法暗室及屏蔽控制室必须按照EN50147-1进行测试，屏蔽效能至少能满足如下要求：频率屏蔽效能10KHz--150KHz 70dB(磁场)150KHz朹1MHz100dB1MHz--1000MHz110dB1GHz--18GHz100dB三、电波暗室的系统组成及要求1、电波暗室配置及要求1)供应商按照我方的要求完成吸波暗室的设计2)供应商完成屏蔽室的建造提供屏蔽尺寸不小于：9.1m×5.8m×5.55m建筑结构为：拼装式结构暗室与周围大地应有大于10M欧姆的阻抗隔离。

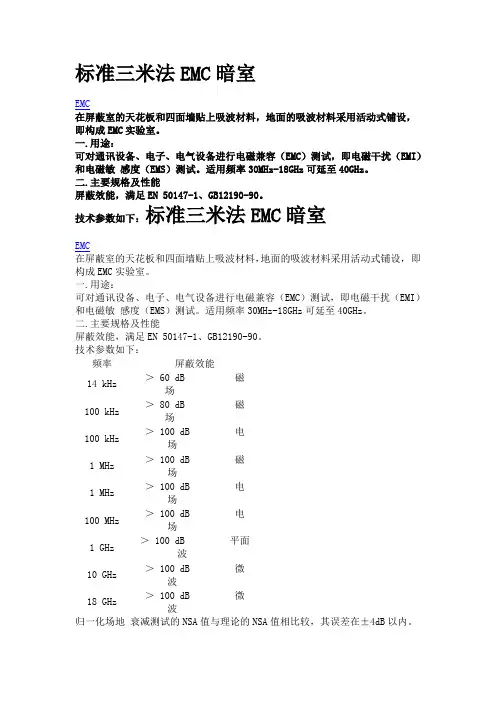

标准三米法EMC暗室EMC在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。

一.用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。

适用频率30MHz-18GHz可延至40GHz。

二.主要规格及性能屏蔽效能，满足EN 50147-1、GB12190-90。

技术参数如下：标准三米法EMC暗室EMC在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。

一.用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。

适用频率30MHz-18GHz可延至40GHz。

二.主要规格及性能屏蔽效能，满足EN 50147-1、GB12190-90。

技术参数如下：频率屏蔽效能14 kHz ＞ 60 dB 磁场100 kHz ＞ 80 dB 磁场100 kHz ＞ 100 dB 电场1 MHz ＞ 100 dB 磁场1 MHz ＞ 100 dB 电场100 MHz ＞ 100 dB 电场1 GHz ＞ 100 dB 平面波10 GHz ＞ 100 dB 微波18 GHz ＞ 100 dB 微波归一化场地衰减测试的NSA值与理论的NSA值相比较，其误差在±4dB以内。

满足 ANSI C63.4、EN55022、CISPR-22:1997、GB9254-1998《信息技术设备的无线电骚扰限值和测量方法》附录A的要求（见表一）[NextPage]测试空间分布场均匀度在0-6dB之内，满足 IEC61000-4-3，GB/T17626.3-1998的要求(见表二)。

[NextPage]按照CISPR22 Claas B（GB9254-1998）的规定，在30MHz-1GHz的频率范围内，无EUT的情况下，测得的环境电平值，至少低于规定的B级限值10dB。
