消防设计需补充在设计说明及设计图纸上的资料（给排水部分，仅供参考，根据情况日后进行调整）1. 应注明消防用水量及火灾延续时间等设计参数，请严格按规范的规定选取，例如：厂房室外消火栓用水量30L/s，室内消火栓用水量20L/s,火灾延续时间3h；自动喷水灭火系统(全保护)用水量30L/s，火灾延续时间1h。
宿舍室外消火栓用水量25L/s，室内消火栓用水量15L/s,火灾延续时间2h。
2. 总平面设计时应注明周边市政给水情况及室外消火栓布置的情况，例如：本厂区周边市政管网为环状，管径均≥DN200，接入点最低压力为0.25MPa。
室外消火栓系统采用市政直接供水，从不同市政干管上引入两条进水管，在每条进水管上均设置减压型倒流防止器（水头损失取为0.04Mpa），在厂区室外设置室外消火栓给水管网，火灾时水力最不利室外消火栓的出流量不小于15L/s，且供水压力从地面算起不小于0.10MPa。
室外消火栓采用地上式室外消火栓，应有一个直径为150mm 或100mm 和两个直径为65mm 的栓口，当室外消火栓安装部位在火灾时存在可能落物危险时，上方应采取防坠物撞击的措施，室外消火栓的安装不应妨碍交通，在易碰撞的地点应设置防撞措施。
3.应介绍消防水池的设置情况，例如：室内消防用水储存在消防水池内，消防水池采用一路消防供水，不考虑火灾时补水，消防水池容积如下确定：厂房一次灭火室内消防用水量=20*50%*3.6*3+30*3.6*1=216 m³（本多层厂房设置有喷淋系统全保护，因此室内消火栓用水量可减少50%）；宿舍一次灭火室内消防用水量=15*3.6*2=108 m³；消防水池有效容积取最大值，选为216 m³。
4. 应介绍高位消防水箱及稳压泵的设置情况，例如：高位消防水箱有效容积按《消防给水及消火栓系统技术规范》GB50974-2014第5.2.1条选为18 m³，其最低有效水位标高为18.30m。
消防用水的主要来源1.天然水源（1）井水作为消防水源向消防给水系统直接供水时，其最不利水位应满足水泵吸水要求，其最小出流量和水泵扬程应满足消防要求，且当需要两路消防供水时，水井不应少于两眼，每眼井的深井泵的供电均应采用一级供电负荷。
当井水作为消防水源时，还应设置探测水井水位的水位测试装置。
（2）当地表水作为室外消防水源时，应采取确保消防车、固定和移动消防水泵在枯水位取水的技术措施；当消防车取水时，最大吸水高度不应超过 6.0m。
（3）天然水源消防车取水口的设置位置和设施，应符合有关规定，且取水头部宜设置格栅，其栅条间距不宜小于50mm，也可采用过滤管。
2.市政给水（1）当市政给水管网连续供水时，消防给水系统可采用市政给水管网直接供水。
（2）用作两路消防供水的市政给水管网应符合下列要求：1）市政给水厂应至少两条输水干管向市政给水管网输水。
2）市政给水管网应为环状管网。
3）应至少有两条不同的市政给水干管上不少于两条引入管向消防给水系统供水。
3.消防水池（1）符合下列规定之一时，应设置消防水池：1）当生产、生活用水量达到最大时，市政给水管网或入户引入管不能满足室内、室外消防给水设计流量。
2）当采用一路消防供水或只有一条入户引入管，且室外消火栓设计流量大于20L/s或建筑高度大于50m。
3）市政消防给水设计流量小于建筑室内外消防给水设计流量。
（2）消防水池的设置要求1）当市政给水管网能保证室外消防给水设计流量时，消防水池的有效容积应满足在火灾延续时间内室内消防用水量的要求；当市政给水管网不能保证室外消防给水设计流量时，消防水池的有效容积应满足火灾延续时间内室内消防用水量和室外消防用水量不足部分之和的要求。
2）消防水池进水管应根据其有效容积和补水时间确定，补水时间不宜大于48h，但当消防水池有效总容积大于2000m³时，不应大于96h。
消防水池进水管管径应经计算确定，且不应小于DN100。
3）消防水池的有效容积应满足设计持续供水时间内的消防用水量要求，当消防水池采用两路消防供水且在火灾中连续补水能满足消防用水量要求时，在仅设置室内消火栓系统的情况下，有效容积应大于或等于50m³，其他情况下应大于或等于100m³。

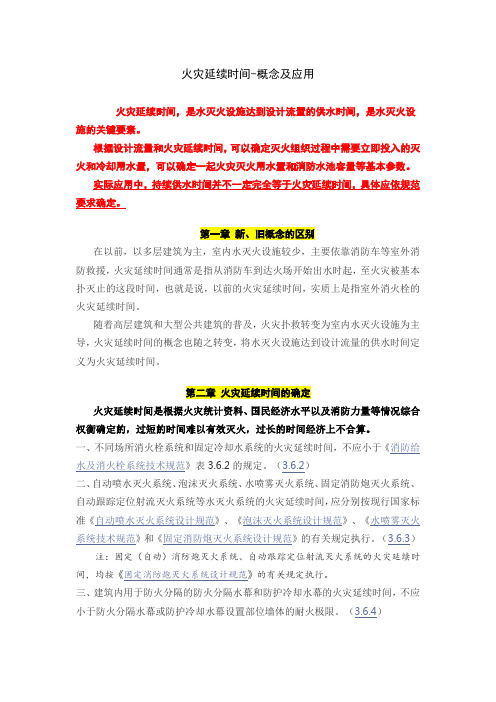

火灾延续时间-概念及应用
在以前，以多层建筑为主，室内水灭火设施较少，主要依靠消防车等室外消防救援，火灾延续时间通常是指从消防车到达火场开始出水时起，至火灾被基本扑灭止的这段时间，也就是说，以前的火灾延续时间，实质上是指室外消火栓的火灾延续时间。
随着高层建筑和大型公共建筑的普及，火灾扑救转变为室内水灭火设施为主导，火灾延续时间的概念也随之转变，将水灭火设施达到设计流量的供水时间定义为火灾延续时间。

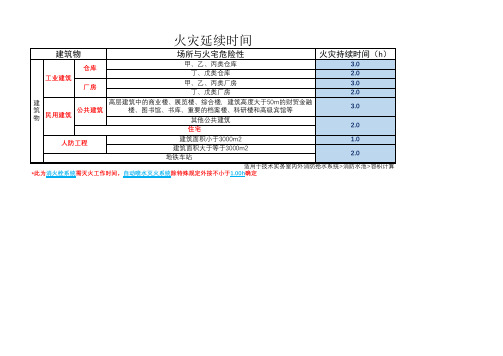

一、不同场所消火栓系统和固定冷却水系统的火灾延续时间，不应小于《消防给水及消火栓系统技术规范》表3.6.2的规定。
（3.6.2）
二、自动喷水灭火系统、泡沫灭火系统、水喷雾灭火系统、固定消防炮灭火系统、自动跟踪定位射流灭火系统等水灭火系统的火灾延续时间，应分别按现行国家标准《自动喷水灭火系统设计规范》、《泡沫灭火系统设计规范》、《水喷雾灭火系统技术规范》和《固定消防炮灭火系统设计规范》的有关规定执行。
（3.6.3）注：固定（自动）消防炮灭火系统、自动跟踪定位射流灭火系统的火灾延续时间，均按《固定消防炮灭火系统设计规范》的有关规定执行。
三、建筑内用于防火分隔的防火分隔水幕和防护冷却水幕的火灾延续时间，不应小于防火分隔水幕或防护冷却水幕设置部位墙体的耐火极限。
（3.6.4）
四、城市交通隧道的火灾延续时间不应小于《消防给水及消火栓系统技术规范》表3.6.5的规定，一类城市交通隧道的火灾延续时间应根据火灾危险性分析确定，确有困难时，可按不小于3.0h计。
（3.6.5）。
解析GB50974-2014<消防给水及消火栓系统技术规范>中需要注意的问题阅读：2512014-09-26 16:59标签：gb50974-2014消火栓规范给排水新规范给排水给水排水工程解析GB50974-2014<消防给水及消火栓系统技术规范>中需要注意的问题文/刘可1.0.1 条中增加规范验收和维护管理,以前的口号是'预防为主，防消结合',本条重点强调了维护,跟我国目前的情况也是相附的,重设计而轻维护,中国的建筑问题会有一个集中的爆发期间,这一点一定要重视起来.1.0.4 条强调的设计所用设备组件应符合相关要求和国家标准,提出了准入制度的概念.2.1.1 条大家注意出现了移动式消防水泵和车载消防水泵等新的消防产品.2.1.4 条,取消了原来大家常说的常高压消防系统,提出的低压消防给水系统的概念.2.1.5 条提出了移动消防水池的概念2.1.6 条高位消防水池的概念2.1.7 条定义的屋顶消防水箱的概念,但这次规范编写不太严谨,后面我还会说到初期与10分钟的概念.2.1.8 条是消火栓系统的概念.2.1.11条及2.1.12条明确了静水水压和动水压力的概念.2.2章节的符号大家注意下以下几个名词,会在后续的计算中用到,最大船宽度,着火油船冷却面积,充实水柱投影长度,第1i种水灭火系统的火灾延续时间,还有一些系数等,记下来后会对后续的计算能较好理解.3.1.2第3条大家注意一下，当消防给水与生活给水合用时，合用系统的给水设计流量应为消防给水设计流量与生活给水最大时流量之和，不是叠加，也不是按消防时校核，而是相加；另外计算生活最大小时用水流量时，淋浴用水量宜按15%计算，火灾时能停用的用水量可不计，淋浴等不是24h的，因此取了折减，火灾时能停用的有浇洒等水量。
3.2.2 条规定了城镇的火灾次数和一次灭火设计流量，更加细化了，可以对照看一下。
注意小于2.5万人大于1万人时的一次灭火设计流量增加了5L/S.3.3.2 条规定了建筑物的室外消火栓用水量，民用建筑改动还是比较大的，民用建筑，只要定义成住宅且耐火等级为一二级的，那么室外消火栓用水量就是15/S，民用建筑的分类更加细化，补充了公建的室外消火栓用水量，这个可以根据建筑物的体积进行选择。
UDC GB 中华人民共和国国家标准P GB××××－××××《消防给水及消火栓系统技术规范》（征求意见稿）Code of design on fire protection water supply and hydrant systems200x—××—××发布 200×—××—××实施中华人民共和国建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准《消防给水及消火栓系统技术规范》（征求意见稿）Code of design on fire protection water supply and hydrant systemsGB50xxx—200x主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：200x年x x月x日中国xxxxx 出版社200x 北京中华人民共和国共和国建设部公告第 xxx号建设部关于发布国家标准《消防给水及消火栓系统设计规范》的公告现批准《消防给水及消火栓系统设计规范》为国家标准，编号为GB50xxx—200x，自200x年x月x日起实施。
其中，第条为强制性条文，必须严格执行。
中华人民共和国建设部二OO八年xx月xx日前言根据建设部建标[2006]77号文件的要求，由中国中元国际工程公司会同公安部天津消防研究所、上海市公安消防总队、北京市公安消防总队、辽宁省公安消防总队、浙江省公安消防总队、中国建筑设计研究院、华东建筑设计研究院有限公司、中国建筑西北设计研究院、中国石化工程建设公司、广州市设计院、四川省建筑设计院、新疆建筑设计研究院、中国建筑东北设计研究院、中元国际工程设计研究院、北京利华消防工程公司、上海瑞孚管路系统有限公司、北京科进电子工程技术有限公司、上海上龙阀门厂、广东东方管业有限公司等单位编制国家标准《消防给水及消火栓系统设计规范》GB50261。
消防给水及消火栓系统技术规范摘要消防给水及消火栓系统技术规范摘要3基本参数3.1 一般规定3.1.1工厂、仓库、堆场、储罐区或民用建筑的室外消防给水用水量，应按同一时间内火灾起数和一起火灾灭火室外消防给水用水量确定。
同一时间内的火灾起数应符合下列规定：3.1.2消防给水一起火灾灭火设计流量应由建筑的室外消火栓系统、室内消火栓系统、自动喷水系统、泡沫灭火系统、水喷雾灭火系统、固定消防炮灭火系统、固定冷却水系统等需要同时作用的各种水灭火系统的设计流量组成，并应符合下列规定：1应按需要同时作用的水灭火系统最大设计流量之和确定；2两栋或两座及以上建筑合用时，应按其中一栋或设计流量最大者确定；3当消防给水与生活、生产给水合用时，合用给水的设计流量应为消防给水设计流量与生活、生产最大时流量之和，其中生活最大小时流量计算时，淋浴用水量按15炖，浇洒及洗刷等火灾时能停用的用水量可不计。
3.2市政消防给水设计流量3.2.1市政消防给水设计流量，应根据当地火灾统计资料，火灾扑救用水量资料、灭火用水量保证率，建筑的组成和市政给水管网运行合理性等因素综合计算确定。
3.2.2 城镇和居住区等市政消防给水量设计流量，应按同一时间火灾起数和一起火灾灭火设计流量经计算确定。
同一时间内的火灾起数和一起火灾灭火设计流量不应小于以下规定:流量火（灾灭火设计15 30 45 60 7590地 誉筑15 20 25 30V < 3000 53000， (5000, 20000 ] (20000 ,50000 ]V>50 000甲 房15 20 25 30 35一二级 及 厂房类40 一 堤等?仓15253545公共 建筑 15 2530 40 三四级 公共 工业1520 25 30 ////一二纟 及 丁 L 戊1520其他住宅15100 3.3建筑物室外消火栓设计流量 人人数N （万N^rro1.0VN 畝52.5<N^5.05.0VNP0. 020.0<NW0.0A 30.0VN40 .0I40.0VN 韦0 .050.0VNS .0N>70.0火同一时间注:1成组布置的建筑物应按消火栓设计流量较大的相邻两座建筑之间的体积之和确定;2火车站、码头和机场的中转库房，其室外消火栓设计流量应按相应耐火等级的两类物品库房确定；3国家级文物保护单位的重点转木木结构和建筑物室外消火栓设计流量，按三级耐火等级民用建筑消火栓设计流量确定；4宿舍、公寓等非住宅建筑室外消火栓设计流量，应按公共建筑确定。
消防给水及消火栓系统技术规范摘要1消防给水及消火栓系统技术规范摘要3 基本参数3.1 一般规定3.1.1 工厂、仓库、堆场、储罐区或民用建筑的室外消防给水用水量,应按同一时间内火灾起数和一起火灾灭火室外消防给水用水量确定。
同一时间内的火灾起数应符合下列规定:3.1.2消防给水一起火灾灭火设计流量应由建筑的室外消火栓系统、室内消火栓系统、自动喷水系统、泡沫灭火系统、水喷雾灭火系统、固定消防炮灭火系统、固定冷却水系统等需要同时作用的各种水灭火系统的设计流量组成,并应符合下列规定:1 应按需要同时作用的水灭火系统最大设计流量之和确定;2 两栋或两座及以上建筑合用时,应按其中一栋或设计流量最大者确定;3 当消防给水与生活、生产给水合用时,合用给水的设计流量应为消防给水设计流量与生活、生产最大时流量之和,其中生活最大小时流量计算时,淋浴用水2量按15%计,浇洒及洗刷等火灾时能停用的用水量可不计。
3.2 市政消防给水设计流量3.2.1 市政消防给水设计流量,应根据当地火灾统计资料,火灾扑救用水量资料、灭火用水量保证率,建筑的组成和市政给水管网运行合理性等因素综合计算确定。
3.2.2 城镇和居住区等市政消防给水量设计流量,应按同一时间火灾起数和一起火灾灭火设计流量经计算确定。
同一时间内的火灾起数和一起火灾灭火设计流量不应小于以下规定:3.3 建筑物室外消火栓设计流量3注:1 成组布置的建筑物应按消火栓设计流量较大的相邻两座建筑之间的体积之和确定;2 火车站、码头和机场的中转库房,其室外消火栓设计流量应按相应耐火等级的两类物品库房确定;3 国家级文物保护单位的重点转木木结构和建筑物室外消火栓设计流量,按三级耐火等级民用建筑消火栓设计流量确定;4 宿舍、公寓等非住宅建筑室外消火栓设计流量,应按公共建筑确定。
3.5 室内消火栓设计流量3.5.1 室内消火栓设计流量,应按建筑物的用途功能、体积、高度、耐火极限、火灾危险性等因素综合确定。
2.1术语比例式解压阀，水流从上往下，竖直安装可调试解压阀，水流水平方向，水平安装流程：设计施工调试验收维护管理要求总则安全可靠经济适用高压消防给水系统始终高压无须消防水泵直接加压临时高压消防给水系统平时压力不高火灾时能自动启动消防水泵低压消防给水系统能满足车载或手抬移动消防泵等取水的系统消防水池水泵吸水的储水设施高位水池设在高处重力供水高位水箱设在高处初期供水3基本参数3.1消火栓系统组成供水设施消火栓配水管网阀门等组成一起灭火所需消防用水的设计流量=室外栓+室内栓+自喷系统，泡沫系统，水喷雾系统中最大用水量+冷却系统用水；两座及以上按最大的一座计算确定；与生产生活用水合用时，系统给水流量应为消防给水设计流量+生产生活用水最大小时流量之和，淋浴用水宜按15％计。
3.3室外消火栓设计流量3.3.1根据建筑物用途功能，体积，耐火等级，火灾危险性等因素确定3.3.2室外栓表3.3.2注1，成组布置建筑按较大的相邻两座建筑体积之和查表确定室外栓设计流量3，木结构文物，按三级耐火等级查表确定室外栓设计流量4，单座建筑总建面大于50万㎡，室外栓设计流量按表的最大值增加一倍3.3.3宿舍公寓室外栓设计流量按表中公共建筑确定3.5室内消火栓设计流量3.5.1根据建筑物用途功能，体积，高度，耐火等级，火灾危险性等因素确定3.5.2室内栓设计流量不小于表3.5.2规定注1，丁戊类高层厂（仓）室内栓设计流量可按表减少10L/s（2水枪）。
2，消防软管卷盘，轻便消防水龙，干式消火栓竖管可不计消火栓设计流量。
3，多层建筑有多种使用功能时，室内消火栓设计流量应分别按表中不同功能计算，且取最大值。
3.5.3当建筑物室内设有自动水灭火系统全保护时，高层建筑不超50m且室内栓设计流量过20L/S时可按表减少5L/m；多层可减少50％，但不少于10L/S。
3.5.4宿舍公寓当为多层时按表中确定，当为高层按表中公共建筑确定。
3.6消防用水量3.6.1灭火用水量按同时作用的室内外用水之和计算（V总=V外+V内）。
