钢筋工程量计算-板和楼梯

钢筋工程量计算-板和楼梯
情境2.4 钢筋工程
——板筋、楼梯 （2学时）
一、平法的基本知识
有梁楼盖板的集中标注
• 1、板块编号； • 2、板厚； • 3、贯通纵筋； • 4、标高高差；
板块编号
板类型 楼面板 屋面板 延伸悬挑板 纯悬挑板
代号 LB WB YXB XB
序号 xx xx xx xx
板厚注写方式
• 1、注写为h=xxx(为 垂直于板面的厚度)；
• 2、当悬挑板的端部 改变截面厚度时，用 斜线分隔根部与端部 的厚度值，注写方式 为h=xxx/xxx；
• 3、当设计已在图注 中统一注明板厚时， 此项可不注；
贯通纵筋注写方式
• 1、贯通筋前用B代表下部，以T代 表上部，B&T代表下部与上部；
• 2、X向贯通纵筋以X打头，Y向贯 通纵筋以Y打头，两向贯通纵筋配 置相同时以X&Y打头；
方式一：分布筋根数＝负筋板内净长÷分布筋间距 方式二：分布筋根数＝负筋板内净长÷分布筋间距＋1
中间支座负筋长度计算
板负筋计算
中间支座负筋长度＝水平长度＋弯折长度×2
示例：计算B6的 钢筋工程量
1轴上的框架梁为 300×900；
2轴上的框架梁为 250×600；
F轴和G轴上的框架梁 均为250×600；
F与G中间的非框架梁 为250×600.
φ6.5底筋长度计
算
根数=（净跨247550*2）/200+1
=13
长度=净跨+伸进长度×2+弯勾6.25d ×2 =(8400-300-125)+max(300/2,5d)*2+6.25*6.5*2 =8.356m
φ8底筋长度计算

钢筋工程量计算-板和楼梯

钢筋工程量计算-板和楼梯

有梁板原位标注
• 1、板支座 上部非贯 通纵筋
• 2、纯悬挑 板上部受 力钢筋
原位标注原则
• 1、板支座原位标注的钢筋，应在配置相同跨的第一跨 表达；
• 2、垂直于板支座绘制一段适宜长度的中粗实线(当该筋 通长设置在悬挑板或短跨板上部时，实线段应画至对边 或短跨)，以该线段代表支座上部非贯通纵筋；
板负筋的根数计算
板负筋计算
第一根钢筋距梁或墙边50mm 第一根钢筋距梁或墙边一个保护层 第一根钢筋距梁角筋为1/2板筋间
板负筋计算
端支座负筋的分布筋长度计算
方式一：分布筋和负筋搭接150mm 方式二：分布筋长度＝轴线长度 方式三：分布筋长度＝按照负筋布置范围计算
端支座负筋的分布筋根数计算 板负筋计算
20 =1.318m
右支座φ8负筋长
度计算
根数=（净跨247550*2）/200+1
=13
负筋长度＝中间支座负筋长度＝水平长度＋弯折长度×2 =1600+（100-20）*2 =1760
上支座φ8负筋长
度计算
根数=（净跨797550*2）/200+1
=41
负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度 =Lae(36d)+6.25*2*8+板内净尺寸（900-125）+100-
伸进长度＝max(支座宽/2,5d) 伸进长度＝max(板厚,120)
板底钢筋根数计算
板受力筋计算
第一根钢筋距梁或墙边50mm 第一根钢筋距梁或墙边一个保护层 第一根钢筋距梁角筋为1/2板筋间
距
板负筋长度的计算04G101-4 P30
板负筋计算

图集实例钢筋工程量计算板和楼梯

图集实例钢筋工程量计算板和楼梯

根数=净跨2475502/200+1 =13
右支座φ8负筋长度计算
负筋长度＝中间支座负筋长度＝水平长度＋弯折长度×2 =1600+100202 =1760
根数=净跨2475502/200+1 =13
上支座φ8负筋长度计算
负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度 =Lae36d+6 2528+板内净尺寸900125+10020 =1 243m
伸进长度＝max支座宽/2;5d
伸进长度＝max板厚;120
板受力筋计算
板底钢筋根数计算
第一根钢筋距梁或墙边50mm 第一根钢筋距梁或墙边一个保护层 第一根钢筋距梁角筋为1/2板筋间距
板负筋计算
板负筋长度的计算04G1014 P30
负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度
板负筋计算
板负筋的根数计算
贯通纵筋注写方式
1 贯通筋前用B代表下部;以T代表上部;B&T代表下部与上部； 2 X向贯通纵筋以X打头;Y向贯通纵筋以Y打头;两向贯通纵筋配置相同时以X&Y打头； 3 当为单向板时;另一向贯通的分布筋可不必注写;而在图中统一注明； 4 当在某些板内配置有构造钢筋时;则X向以Xc;Y向以Yc打头注写； 5 当Y向采用放射配筋时;设计者应注明配筋间距的度量位置；
第一根钢筋距梁或墙边50mm 第一根钢筋距梁或墙边一个保护层 第一根钢筋距梁角筋为1/2板筋间距
板负筋计算
端支座负筋的分布筋长度计算
方式一：分布筋和负筋搭接150mm 方式二：分布筋长度＝轴线长度 方式三：分布筋长度＝按照负筋布置范围计算
板负筋计算
端支座负筋的分布筋根数计算

板、楼梯钢筋工程量计算

板、楼梯钢筋工程量计算

板负筋的根数计算
板负筋计算
第一根钢筋距梁或墙边50mm 第一根钢筋距梁或墙边一个保护层 第一根钢筋距梁角筋为1/2板筋间
板负筋计算
端支座负筋的分布筋长度计算
方式一：分布筋和负筋搭接150mm 方式二：分布筋长度＝轴线长度 方式三：分布筋长度＝按照负筋布置范围计算
端支座负筋的分布筋根数计算 板负筋计算
F与G中间的非框架梁 为250×600.
φ6.5底筋长度计
算
根数=（净跨247550*2）/200+1
=13
长度=净跨+伸进长度×2+弯勾6.25d ×2 5d)*2+6.25*6.5*2 =8.356m
φ8底筋长度计算
方式一：分布筋根数＝负筋板内净长÷分布筋间距 方式二：分布筋根数＝负筋板内净长÷分布筋间距＋1
中间支座负筋长度计算
板负筋计算
中间支座负筋长度＝水平长度＋弯折长度×2
示例：计算B6的 钢筋工程量
1轴上的框架梁为 300×900；
2轴上的框架梁为 250×600；
F轴和G轴上的框架梁 均为250×600；
• 5、对线段画至对边贯通全垮或贯通全悬挑长度的 上部通长筋，贯通全跨或延伸至全悬挑一侧的长 度不注，只注明非贯通筋另一侧的延伸长度值；
• 6、当板支座为弧形，支座上部非贯通纵筋呈放射 状分布时，设计者应注明配筋间距的度量位置并 加注“放射分布”四字。
相同配筋的标注
• 在板平面布置图中， 不同部位的板支座上 部非贯通纵筋及纯悬 挑板上部受力钢筋， 可仅在一个部位注写， 对其他相同者则仅需 在代表钢筋的线段上 注写编号及横向连续 布置的跨数(当为一跨 时可不注)即可；

楼梯钢筋计算

楼梯钢筋计算

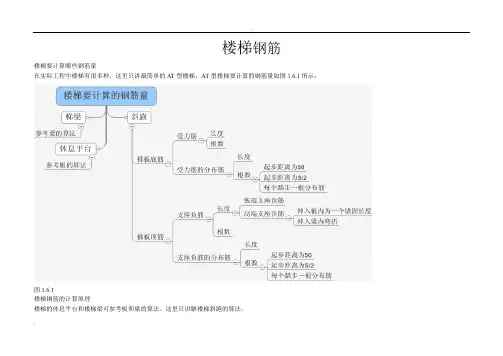

.楼梯钢筋楼梯要计算哪些钢筋量在实际工程中楼梯有很多种，这里只讲最简单的AT型楼梯，AT型楼梯要计算的钢筋量如图1.6.1所示：图1.6.1楼梯钢筋的计算原理楼梯的休息平台和楼梯梁可参考板和梁的算法。

这里只讲解楼梯斜跑的算法。

（一）、梯板底筋1、受力筋（1）、长度计算AT型楼梯第一斜跑受力筋长度按图1.6.2～4进行计算图1.6.2～4＝思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋长度。

（2）、根数计算楼梯受力筋根数根据图1.6.5进行计算图1.6.5思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋根数。

2、受力筋的分布筋（1）、长度计算楼梯斜跑梯板分布筋长度根据图1.6.6进行计算图1.6.6根据图1.6.6我们推导出楼梯斜跑梯板底受力筋的分布筋长度计算如表1.6.3 表1.6.3：梯板底受力筋的分布筋长度计算表思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的长度。

（2）、根数计算梯板分布筋根数根据图1.6.7进行计算图1.6.7根据图1.6.7我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.4 表1.6.4：楼梯斜跑梯板分布筋根数计算表思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的根数。

（二）、梯板顶筋1、支座负筋（1）、长度计算楼梯支座负筋长度根据图1.6.8～10进行计算图1.6.8～10根据图1.6. 8～10我们推到出梯板支座负筋的长度计算公式如表1.6.51、请用手工计算一号写字楼一层楼梯斜跑的支座负筋的长度（2）、根数计算楼梯支座负筋根数根据图1.6.11进行计算图1.6.11根据图1.6.11可以推导出楼梯斜跑梯板受力筋根数计算如表1.6.6 表1.6.6：楼梯斜跑梯板支座负筋根数计算表1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋的根数1、支座负筋的分布筋（1）、长度计算楼梯斜跑梯板分布筋长度根据图1.6.12进行计算图1.6.12根据图1.6.12我们推导出楼梯斜跑梯板分布筋长度计算如表1.6.7 表1.6.7：楼梯斜跑梯板分布筋长度计算表1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋分布筋的长度（2）、根数计算梯板分布筋根数根据图1.6.13进行计算图1.6.13根据图1.6.13我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.8 表1.6.8：楼梯斜跑梯板支座负筋的分布筋根数计算表。

12钢筋工程量计算-板和楼梯

12钢筋工程量计算-板和楼梯
=13
长度=净跨+伸进长度×2+弯勾6.25d ×2 =(8400-300-125)+max(300/2,5d)*2+6.25*6.5*2 =8.356m
φ8底筋长度计算
根数=（净跨797550*2）/200+1
=41
长度=净跨+伸进长度×2+弯勾6.25d ×2 =2475+max(250/2,5d)*2+6.25*8*2 =2825m
1/4净跨斜长+la+板厚-2个保护层
¼ 净跨斜长+0.4la+15d+板厚-2个保护层
板宽-2个保护层+2个弯钩
ቤተ መጻሕፍቲ ባይዱ
板负筋计算
端支座负筋的分布筋长度计算
方式一：分布筋和负筋搭接150mm 方式二：分布筋长度＝轴线长度 方式三：分布筋长度＝按照负筋布置范围计算
端支座负筋的分布筋根数计算 板负筋计算
方式一：分布筋根数＝负筋板内净长÷分布筋间距 方式二：分布筋根数＝负筋板内净长÷分布筋间距＋1
中间支座负筋长度计算
板负筋计算
中间支座负筋长度＝水平长度＋弯折长度×2
示例：计算B6的 钢筋工程量
1轴上的框架梁为 300×900；
2轴上的框架梁为 250×600；
F轴和G轴上的框架梁 均为250×600；
F与G中间的非框架梁 为250×600.
φ6.5底筋长度计
算
根数=（净跨247550*2）/200+1
• 2、当悬挑板的端部 改变截面厚度时，用 斜线分隔根部与端部 的厚度值，注写方式 为h=xxx/xxx；
• 3、当设计已在图注 中统一注明板厚时， 此项可不注；

钢筋工程量计算-板和楼梯

钢筋工程量计算-板和楼梯
• 5、对线段画至对边贯通全垮或贯通全悬挑长度的 上部通长筋，贯通全跨或延伸至全悬挑一侧的长 度不注，只注明非贯通筋另一侧的延伸长度值；
• 6、当板支座为弧形，支座上部非贯通纵筋呈放射 状分布时，设计者应注明配筋间距的度量位置并 加注“放射分布”四字。
相同配筋的标注
• 在板平面布置图中， 不同部位的板支座上 部非贯通纵筋及纯悬 挑板上部受力钢筋， 可仅在一个部位注写， 对其他相同者则仅需 在代表钢筋的线段上 注写编号及横向连续 布置的跨数(当为一跨 时可不注)即可；
• 3、在线段上方注写钢筋编号、配筋值、横向连续布置 的跨数，以及是否连续布置到梁的悬挑端；
• 4、板支座上部非贯通纵筋自支座中心线向跨内的延伸 长度，注写在线段的下方位置；当中间支座延伸长度为 对称配置时，可在支座一侧标注其长度，另一侧不注； 为非对称布置时，应分别在支座的两侧线段下标注；
原位标注原则
板负筋的根数计算
板负筋计算
第一根钢筋距梁或墙边50mm 第一根钢筋距梁或墙边一个保护层 第一根钢筋距梁角筋为1/2板筋间
板负筋计算
端支座负筋的分布筋长度计算
方式一：分布筋和负筋搭接150mm 方式二：分布筋长度＝轴线长度 方式三：分布筋长度＝按照负筋布置范围计算
端支座负筋的分布筋根数计算 板负筋计算
• 3、当为单向板时，另一向贯通的 分布筋可不必注写，而在图中统一 注明；
• 4、当在某些板内配置有构造钢筋 时，则X向以Xc，Y向以Yc打头注 写；
• 5、当Y向采用放射配筋时，设计 者应注明配筋间距的度量位置；
标高高差
• 1、系指相对于 结构楼层楼面 标高的高差， 应将其注写到 “()”内，且有 高差则注，无 高差是不注；
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

20
=1.243m
2021/3/8
25
下支座φ10负筋
负筋
边支座负筋 中间支座负筋
2021/3/8
负筋分布筋
11
板受力筋计算
➢ 板底钢筋的长度计算
✓ 长度=净跨+伸进长度×2+弯勾
板受力筋计算
➢ 板底钢筋的支座－伸进长度
✓ 伸进长度＝max(支座宽 /2,5d)
✓ 伸进长度＝max(支座宽/2,5d)
情境2.4 钢筋工程
——板筋、楼梯 （2学时）
2021/3/8
1
一、平法的基本知识
有梁楼盖板的集中标注
• 1、板块编号； • 2、板厚； • 3、贯通纵筋； • 4、标高高差；
2021/3/8
2
板块编号
板类型 楼面板 屋面板 延伸悬挑板 纯悬挑板
代号 LB WB YXB XB
序号 xx xx xx xx
✓ 伸进长度＝max(支座宽/2,5d) 2021/3/8
✓ 伸进长度＝max(板厚,120) 13
➢ 板底钢筋根数计算
板受力筋计算
✓ 第一根钢筋距梁或墙边50mm
✓ 第一根钢筋距梁或墙边一个保护层
✓ 第一根钢筋距梁角筋为1/2板筋间
2021/3/8
距
14
➢ 板负筋长度的计算04G101-4 P30
n =13
负筋长度＝中间支座负筋长度＝水平长度＋弯折长度×2 =1600+（100-20）*2 =1760
2021/3/8
24
上支座φ8负筋长
度计算
n 根数=（净跨797550*2）/200+1
n =41
负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度
=Lae(36d)+6.25*2*8+板内净尺寸（900-125）+100-
2021/3/8
3
板厚注写方式
• 1、注写为h=xxx(为 垂直于板面的厚度)；
• 2、当悬挑板的端部 改变截面厚度时，用 斜线分隔根部与端部 的厚度值，注写方式 为h=xxx/xxx；
• 3、当设计已在图注 中统一注明板厚时， 此项可不注；
2021/3/8
4
贯通纵筋注写方式
• 1、贯通筋前用B代表下部，以T代 表上部，B&T代表下部与上部；
2021/3/8
22
左支座φ8负筋长
度计算
n 根数=（净跨247550*2）/200+1
n =13
负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度
=Lae(36d)+6.25*2*8+板内净尺寸（1000-150）+100-
20
=1.318m
2021/3/8
23
右支座φ8负筋长
度计算
n 根数=（净跨247550*2）/200+1
9
相同配筋的标注
• 在板平面布置图中， 不同部位的板支座上 部非贯通纵筋及纯悬 挑板上部受力钢筋， 可仅在一个部位注写， 对其他相同者则仅需 在代表钢筋的线段上 注写编号及横向连续 布置的跨数(当为一跨 时可不注)即可；
2021/3/8
10
二、板钢筋工程量计算
板内钢筋主要类型
板内钢筋
受力筋
面筋 底筋
• 2、垂直于板支座绘制一段适宜长度的中粗实线(当该筋 通长设置在悬挑板或短跨板上部时，实线段应画至对边 或短跨)，以该线段代表支座上部非贯通纵筋；
• 3、在线段上方注写钢筋编号、配筋值、横向连续布置 的跨数，以及是否连续布置到梁的悬挑端；
• 4、板支座上部非贯通纵筋自支座中心线向跨内的延伸 长度，注写在线段的下方位置；当中间支座延伸长度为 对称配置时，可在支座一侧标注其长度，另一侧不注； 为非对称布置时，应分别在支座的两侧线段下标注；
2021/3/8
5
标高高差
• 1、系指相对于 结构楼层楼面 标高的高差， 应将其注写到 “()”内，且有 高差则注，无 高差是不注；
2021/3/8
6
有梁板原位标注
• 1、板支座 上部非贯 通纵筋
• 2、纯悬挑 板上部受 力钢筋
2021/3/8
7
原位标注原则
• 1、板支座原位标注的钢筋，应在配置相同跨的第一跨 表达；
2021/3/8
19
2021/3/8
示例：计算B6的 钢筋工程量
n 1轴上的框架梁为 300×900；
n 2轴上的框架梁为 250×600；
n F轴和G轴上的框架梁 均为250×600；
n F与G中间的非框架梁 为250×600.
20
φ6.5底筋长度计
算
n 根数=（净跨247550*2）/200+1
板负筋计算
✓ 负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度
2021/3/8
15
➢ 板负筋的根数计算
板负筋计算
✓ 第一根钢筋距梁或墙边50mm
✓ 第一根钢筋距梁或墙边一个保护层
2021/3✓/8 第一根钢筋距梁角筋为1/2板筋间
16
板负筋计算
➢ 端支座负筋的分布筋长度计算
✓ 方式一：分布筋和负筋搭接150mm
✓ 方式二：分布筋长度＝轴线长度
✓ 方式三：分布筋长度＝按照负筋布置范围计算
2021/3/8
17
➢ 端支座负筋的分布筋根数计算 板负筋计算
✓ 方式一：分布筋根数＝负筋板内净长÷分布筋间距
✓ 方式二：分布筋根数＝负筋板内净长÷分布筋间距＋1
2021/3/8
18
➢ 中间支座负筋长度计算
板负筋计算
✓ 中间支座负筋长度＝水平长度＋弯折长度×2
• 2、X向贯通纵筋以X打头，Y向贯 通纵筋以Y打头，两向贯通纵筋配 置相同时以X&Y打头；
• 3、当为单向板时，另一向贯通的 分布筋可不必注写，而在图中统一 注明；
• 4、当在某些板内配置有构造钢筋 时，则X向以Xc，Y向以Yc打头注 写；
• 5、当Y向采用放射配筋时，设计 者应注明配筋间距的度量位置；
n =13
n 长度=净跨+伸进长度×2+弯勾6.25d ×2 n =(8400-300-125)+max(300/2,5d)*2+6.25*6.5*2 n =8.356m
2021/3/8
21
φ8底筋长度计算
n 根数=（净跨797550*2）/200+1
n =41
n 长度=净跨+伸进长度×2+弯勾6.25d ×2 n =2475+max(250/2,5d)*2+6.25*8*2 n =2825m
2021/3/8
8
原位标注原则
• 5、对线段画至对边贯通全垮或贯通全悬挑长度的 上部通长筋，贯通全跨或延伸至全悬挑一侧的长 度不注，只注明非贯通筋另一侧的延伸长度值；
• 6、当板支座为弧形，支座上部非贯通纵筋呈放射 状分布时，设计者应注明配筋间距的度量位置并 加注“放射分布”四字。
2021/3/8
