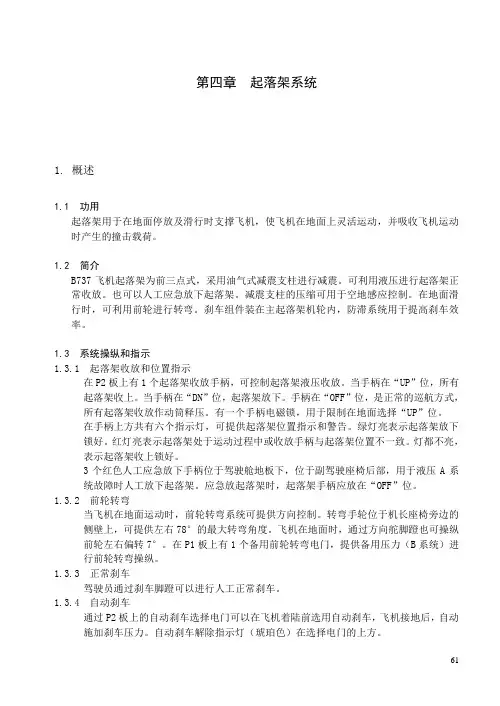

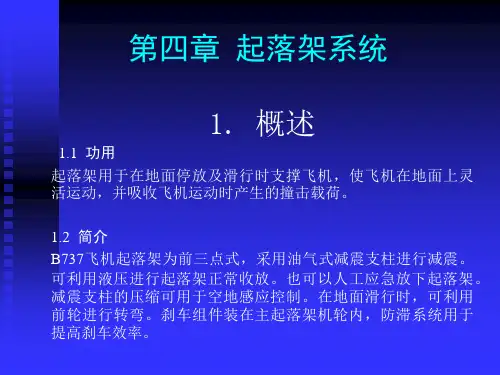

第四章起落架系统1. 概述1.1 功用起落架用于在地面停放及滑行时支撑飞机，使飞机在地面上灵活运动，并吸收飞机运动时产生的撞击载荷。
1.2 简介B737飞机起落架为前三点式，采用油气式减震支柱进行减震。
可利用液压进行起落架正常收放。
也可以人工应急放下起落架。
减震支柱的压缩可用于空地感应控制。
在地面滑行时，可利用前轮进行转弯。
刹车组件装在主起落架机轮内，防滞系统用于提高刹车效率。
1.3 系统操纵和指示1.3.1 起落架收放和位置指示在P2板上有1个起落架收放手柄，可控制起落架液压收放。
当手柄在“UP”位，所有起落架收上。
当手柄在“DN”位，起落架放下。
手柄在“OFF”位，是正常的巡航方式，所有起落架收放作动筒释压。
有一个手柄电磁锁，用于限制在地面选择“UP”位。
在手柄上方共有六个指示灯，可提供起落架位置指示和警告。
绿灯亮表示起落架放下锁好。
红灯亮表示起落架处于运动过程中或收放手柄与起落架位置不一致。
灯都不亮，表示起落架收上锁好。
3个红色人工应急放下手柄位于驾驶舱地板下，位于副驾驶座椅后部，用于液压A系统故障时人工放下起落架。
应急放起落架时，起落架手柄应放在“OFF”位。
1.3.2 前轮转弯当飞机在地面运动时，前轮转弯系统可提供方向控制。
转弯手轮位于机长座椅旁边的侧壁上，可提供左右78°的最大转弯角度。
飞机在地面时，通过方向舵脚蹬也可操纵前轮左右偏转7°。
在P1板上有1个备用前轮转弯电门，提供备用压力（B系统）进行前轮转弯操纵。
1.3.3 正常刹车驾驶员通过刹车脚蹬可以进行人工正常刹车。
1.3.4 自动刹车通过P2板上的自动刹车选择电门可以在飞机着陆前选用自动刹车，飞机接地后，自动施加刹车压力。
自动刹车解除指示灯（琥珀色）在选择电门的上方。
1.3.5 防滞刹车防滞刹车控制电门在P2板上，在电门上方有1个防滞不工作警告灯（琥珀色）1.3.6 停留刹车停留刹车的操纵手柄和工作指示灯（红色）在中央操纵台上。
第四章起落架系统起落架主要功用是在飞机滑跑、停放和滑行的过程中支撑飞机，同时吸收飞机在滑行和着陆时的振动和冲击载荷。
起落架配置形式：前三点式、后三点式、自行车式、多点式。
起落架结构形式：架构式起落架、支柱套筒式起落架、摇臂式起落架。
油气式缓冲支柱主要利用气体的压缩变形吸收撞击功能，利用油液高速流过节流小孔的摩擦消耗能量。
在压缩过程中，撞击动能的大部分由冷气吸收，其余则由油液高速流过小孔时的摩擦和密封装置等的摩擦转变为热能消散掉。
在伸张过程中，冷气释放出能量，其中一部分转变成飞机的位能，另一部分也由油液高速流过小孔时的摩擦以及密封装置等的摩擦转变为热能消散掉。
经过若干的压缩和伸张，缓冲器就能将全部撞击动能逐步的转变成热能消散掉，使飞机很快平稳下来。
两种起落架收放位置锁的组成及工作原理：（1）挂钩式锁主要由锁钩、锁簧和锁滚轮组成。
通常通过锁作动筒、摇臂及连杆作动。
锁滚轮进入到锁钩内即为入锁状态。
当无液压时锁簧可保持其处于锁定状态。
（2）撑杆式锁由相互铰接的两段锁连杆、锁簧及锁作动筒等组成。
锁定原理：通过限制阻力杆，或侧撑杆的折叠或展开运动而使起落架锁定。
起落架正常收放顺序：（1）开起落架舱门（2）开起落架收上锁（3）放起落架并锁好（4）关起落架舱门。
起落架安全收放措施：（1）起落架手柄不能直接搬动（2）手柄电磁锁（3）地面机械锁。
起落架位置指示和告警P170机械液压式前轮转弯系统工作原理：当操纵前轮转弯手轮或方向舵脚蹬时，通过钢索、鼓轮、滑轮将信号传递到转弯输入摇臂，输入摇臂的转动会作动转弯计量阀的滑阀移动。
滑阀的移动使得压力油供往前轮转弯管路，直到前轮转弯作动筒。
转弯作动筒的一个工作腔通压力油，同时另一腔通回油，使转弯作动筒的活塞杆伸出（或缩入），推动转弯环转动，从而带动前轮转动。
前轮定中机构的作用：在前轮离地后和接地前使前轮保持在中立位置，以便顺利地收放起落架和正常接地。
刹车减速原理：驾驶员操纵刹车时，液压油进入固定在轮轴上的刹车作动筒，推动刹车片，使动片和静片压紧。
（上册）第4章起落架系统现象，，跳跃””现象1、后三点起落架的特点：结构比较简单、重量也较轻。
但飞机在地面稳定性较差，易发生所谓的易发生所谓的““跳跃大力刹车可能使飞机发生倒立。
前三点起落架的特点：地面运动稳定性好，滑行中不容易偏转和倒立，可大力刹车。
主要缺点是前起落架承受的载荷较大。
2、支柱套筒是起落架特点：结构简单，易于收放；吸收水平撞击载荷性能差。
3、撑杆式支柱套筒起落架是现代民航飞机主起落架结构的一般形式。
4、摇臂式起落架结构特点：机轮通过摇臂与减震器连接，但结构复杂。
5、在小车架式起落架中，轮架与支柱是铰接的。
6、小车架俯仰稳定减震器在不平地面滑行时，减缓小车架的震动。
小车架倾斜定位机构的目的是减小轮舱的设计尺寸。
7、大型飞机上使用小车架式起落架的主要目的是将飞机重量分散到更大的面积上。
8、减震原理：将吸收的撞击动能转换为飞机的势能和热能。
9、油气减震器主要是利用气体的压缩变形吸收撞击能量，起缓冲作用，利用油液高速流过小孔的摩擦消耗能量。
10、现代民航飞机起落架减震器支柱内灌充的油液为石油基液压油、气体为干燥的氮气。
11、油气减震器在伸张过程中，气体放出能量，其中一部分转变为飞机的势能，另一部分也由油液高速流过小孔时的摩擦以及密封装置等的摩擦，转变为热能消散掉。
12、油气减震器在压缩和伸张过程中，油液作用力与活塞运动速度的平方成正比，与油孔面积的平方成反比。
13、油液作用力随压缩量的增大，先增大后减小。
14、载荷高峰：减震器所受的载荷在压缩过程之初会出现一个起伏，这种现象叫载荷高峰。
15、调节油针的作用：消除载荷高峰，增大热耗系数。
16、单向调节活门：减小飞机减震柱伸张速度，从而消除反跳现象，同时也增大了热耗作用。
单向调节活门又叫防反跳活门。
17：油气减震充灌不正常的危害：（1）油量正常、气压小于规定值：当飞机粗猛着陆的撞击动能等于规定的最大能量时，要产生刚性撞击；（2）油量正常、气压大于规定值：即使在正常着陆和滑行时，撞击载荷也较大，飞机各部件结构就容易因疲劳而提前损坏；（3）气压正常、油量少于规定值：减震柱工作特性与气压不足的相似。
